Создаем мангал с крышей своими руками для дачи: чертежи и фото

Содержание

• 1 Строение металлической конструкции
• 2 Инструменты, материалы
• 3 Создаем жаровню
• 4 Каркас и крыша
• 5 Дополнительные элементы
• 6 Создаем кирпичную конструкцию
• 7 Особенности кладки

Уберечь шашлык от дождя может мангал с крышей. Он может быть как металлическим, так и кирпичным. Правда, второй вариант мангала не слишком нуждается в крыше, ведь его строение таково, что камера для приготовления шашлыка защищена от дождя. Однако, все равно есть смысл размещать его под крышей, ведь повар также нуждается в защите от дождя.

Строение металлической конструкции

Создание металлического мангала под крышей является более простым, чем строительство кирпичной печки с мангалом, коптильней, а также панелью для казана. Ведь не нужно делать очень сложную конструкцию. А она должна состоять из:

1. Каркаса.
2. Самого мангала.
3. Крыши.
4. Дополнительных столиков.

Особенности (размеры, вид) этих элементов зависят от конкретной модели. А таких моделей много. Радует то, что есть большое количество фото и чертежей. В итоге, людям, которые хотят самостоятельно сделать профессиональный крытый металлический мангал, нужно заняться поисками и выбором самого подходящего чертежа.  Выбранный чертеж позволит определить потребность в материалах.

Инструменты, материалы

Чтобы самостоятельно сделать стационарную конструкцию из металла, нужно взять следующие инструменты:

1. Сварку.
2. Болгарку.
3. Уровень.
4. Рулетку.
5. Дрель.

В зависимости от особенностей конструкции, могут быть востребованы и другие инструменты, например, ножовка (на случай, если будет делаться своими руками деревянный столик).

Что касается материалов, то нужно запастись:

1. Профильной трубой (размеры 40х40 мм.) или уголками.
2. Кровельным железом (толщиной 4 мм. и более).
3. Досками.
4. Материалом для крыши.

Стоит сказать, что профильная труба позволяет создать наиболее простой в плане красоты мангал с крышей. Из нее будут сделаны стойки, полочка для дров, основание для закрепления крыши и жаровни. Эстетам стоит заменить трубу коваными прутьями. Они позволят создать более красивый каркас. Также можно докупить декоративные кованые изделия и приварить их к каркасу своими руками. Как видно, человек, который воплощает в жизнь увиденную на разных фото идею, имеет большой шанс реализовать свою фантазию.

Очень большое значение имеет правильный материал для крыши. Поскольку крыша будет находиться над мангалом, то ей придется «терпеть» дым, а также большую температуру. Большая температура снизу будет вызывать появление конденсата сверху. Из-за этого кровельный материал для мангалов с крышкой или без нее должен обладать такими качествами, как:

• устойчивость к огню и жаре;
• устойчивость к коррозии;
• устойчивость к перепадам уровня влажности и температуры.

Лучше таким требованиям соответствует профнастил с покрытием, защищающим его от коррозии. Красоту этого материала часто изображают на фото.

Также могут подойти металлочерепица, керамическая черепица, а также шифер. Над металлическим мангалом не стоит делать навес из поликарбоната. Этот материал не любит повышенных температур. Кроме этого, он имеет способность к возгоранию. Если и делать навес из поликарбоната, то только в случае создания кирпичной печки с мангалом и коптильней.

Создаем жаровню

Все работы начинаются с изготовления жаровни. Хотя ее размеры могут быть указаны в чертеже, не лишним будет напоминание оптимальных величин. Практика показала, что на шампур с 6-8 кусками мяса достаточно ширины 22-25 см. Также может подойти 26 см. При этом между кусками остается место для колец лука. Что касается длины, то ее можно делать любой. При этом соблюдают правило: 80-120 мм на порцию (шампур).

Что касается высоты жаровни, то она должна равняться  180-200 мм. При этом следует делать вырезы в боковых стенках. Глубина вырезов — 50 мм. Это необходимо для соблюдения оптимального пространства между углями и шашлыком. А оно зависит от вида топлива. К примеру, между древесным углем и шашлыками должно быть 30-70 мм. Изменять высоту размещения шампуров можно, вставляя в прорези палочки. Реализацию этой хитрости часто изображают на видео.

Придерживаясь этих нюансов, сваривают своими руками профессиональную жаровню. Перед этим огнестойкий кровельный металл разрезают на пластины. В дне жаровни делают своими руками дырочки диаметром 10-15 мм. Их размещают в шахматном порядке. Они нужны для притока воздуха к очагу.

Каркас и крыша

Каркас должен состоять из 4-6 вертикальных стоек, которые соединяются горизонтальными перегородками. Эти перегородки должны быть в трех местах: внизу, на уровне жаровни и вверху. При этом в передней части конструкции такие перегородки не делают. Исключение — перегородка под самой крышей. Средние боковые перегородки служат опорами для труб, на которые будет поставлена жаровня. Также на этих трубах можно сделать своими руками боковые столики. Они очень удобны, ведь можно ставить на них казан. Они бывают разные и, конечно, есть много их фото в Интернете.

Часто вертикальные стойки размещают по углам жаровни. Это не совсем хорошо, поскольку устойчивость конструкции с крышей становится плохой. Лучше сделать вертикальные опоры на углах крыши. В таком случае мангал с крышей будет стоять надежно. Он не перекинется от ветра.

Размеры крыши должны быть большими по сравнению с размерами жаровни. Чем они больше, тем лучше, ведь крыша должна защищать не только мясо, но и человека, который готовит его. Хорошо, если между краем мангала и крышей будет расстояние большее 50 см.

Некоторые хозяева также делают своими руками мангал со съемной крышей. Идея хорошая, но требует дополнительных усилий для снятия или монтажа крыши. Ситуацию может спасти профессиональный механизм. Его часто изображают на фото.

Дополнительные элементы

Целесообразно делать своими руками мангал с крышкой. Это улучшит защиту очага или шашлыка от бокового дождя. Также не лишней будет организация вытяжки и дымохода над мангалом с крышей и столом. Благодаря этому дым от огня не будет распространяться вокруг жаровни, а будет выведен подальше от профессионального повара и отдыхающих.

Если решено установить своими руками вытяжной колпак, то используют такой, высота которого равна 0,8 м. Эта величина является расстоянием от низа колпака до начала дымохода. По ширине и длине колпак должен быть на 0,6-1 метр больше, чем эти же параметры металлической коробки для очага. Такая особенность часто указывается на фото различных чертежей. Стоит позаботиться о том, чтобы можно было регулировать высоту вытяжки.

Также к каркасу можно приварить любые декоративные кованые изделия. Некоторые из них могут стать крючком для вспомогательных инструментов, например, лопатки для пепла. В результате получится очень удобный профессиональный мангал дачный с крышей МД 5.

Создаем кирпичную конструкцию

Строительство кирпичного мангала под крышей начинается с выбора места, на котором будет находиться конструкция и беседка, накрытая поликарбонатом. После проводится планирование размеров мангала из кирпича. Для этого стоит посмотреть различные фото и порядовки. Это позволит выбрать наиболее подходящий вариант. Хочется добавить, что в случае возведения кирпичных мангалов под крышей из поликарбоната, стоит делать такую печь, которая будет иметь коптильню и варочную панель для казана. В казане можно будет сварить много разных блюд.

Строительство мангала из кирпича начинается с заливки фундамента. Глубина бетонной стяжки должна соответствовать конструкции. Здесь есть правило: на каждый ряд кирпича должна быть стяжка в 1,5 см. То есть, если будет 26 рядов, то толщина размещенного в земле бетонного основания должна составлять 39 см. Этот фундамент должен быть длиннее и шире на 10 см., чем длина печи. Такую особенность обозначают на разных фото.

Для заливки фундамента роют котлован, засыпают на дно 7-10-сантиметровый слой песка и ставят арматурную сетку. Между ней и песком должно быть пространство. Далее своими руками заливают цементную смесь, ждут ее высыхания и стелют рубероид.

Отдельную бетонную стяжку нужно залить для беседки, которая будет накрыта поликарбонатом.

Особенности кладки

Сначала строят печь из кирпича, а затем беседку, которую накроют поликарбонатом. Печь с панелью для казана возводят так, как предусматривает выбранная порядовка. При этом важно соблюдать определённые правила.

Так, для строительства конструкции с коптильней, мангалом и топкой для казана используют глиняно-песчаный раствор. Гипсовые и цементные смеси не подходят. Жирность раствора должна быть нормальной. Для проверки этой характеристики мастерок нужно окунуть в смесь и вытянуть. Если на нем остался ровный 2-3-сантиметровый слой, то жирность нормальная. Более толстый слой говорит о чрезмерной жирности. Снижают ее добавлением песка или воды.

Швы между кирпичами стоит делать 3-4-миллиметровыми. Исключение составляет шов между шамотным и простым кирпичом. Его толщина должна равняться 6-13 мм. Ту часть печи, которая находится под мангалом, можно делать из пустотелого кирпича. Для остальной части конструкции с местом для казана используют цельный кирпич. При этом топку под казан и камеру-мангал, в которой будет очаг, обкладывают шамотным кирпичом.

Когда печь с мангалом и коптильней завершена, приступают к строительству  беседки. Работы выполняют согласно выбранному чертежу. Столбы беседки можно сделать из кирпича, труб или дерева. В качестве кровельного материала можно выбрать поликарбонат с толщиной 26 мм. или любой другой материал. После создания крыши из поликарбоната проводят декоративные работы: выкладывают плиткой пол беседки и отделывают печь.

фото, чертежи и схемы, варианты конструкций

Мангал – всегда востребованное сооружение на дачном участке или во дворе загородного дома. Для большего комфорта, практичности он должен иметь крышу. Соорудить мангал можно своими руками, пошагово выполняя четкие инструкции. Облегчить работу помогут готовые схемы конструкций, фото и видеоуроки.

Содержание

• Определитесь с материалом
• Определитесь с моделью
• Пошаговая инструкция изготовления жаровни
• Пошаговая инструкция изготовления каркаса и крыши
• Мангал своими руками: видео

Определитесь с материалом

Классический вариант мангала очень прост по своей конструкции. Самый надежный вариант дачного мангала – это модель из железа или стали. Металлическая конструкция всегда более практичная и надежная по сравнению со стационарным мангалом из кирпича. Важно, чтобы для металлического поддона использовался прочный лист. Чем толще стальной или железный лист, тем дольше прослужит ваш мангал с крышей. Преимущества модели из металла:

1. Очень проста в изготовлении. Вам даже не понадобится помощь – такой мангал может сделать самостоятельно один человек.
2. Способность к мобильности. В теплые сезоны года конструкция может находиться на улице, а на зиму металлический мангал с крышей прячется в помещение. Например, в гараж.
3. Термостойкость и пожаробезопасность. Железо или сталь – самые надежные и безопасные материалы.
4. Недорого. Для обустройства мангала вы обойдетесь минимумом материала, инструментов и подручных средств.
5. Внешний вид не портят дождь, снег, солнце, град.

Определитесь с моделью

В зависимости от особенностей конструкции кровли вы можете сделать мангал с крышей стационарный либо мобильный – его можно будет переносить. Также возможны разнообразные дополнительные элементы в конструкции, которые добавят и нового функционала.

Типы конструкций:

1. Переносной металлический мангал с крышей. В этом случае выбирается компактный размер, а кровля предусматривается съемной. Чтобы легкая конструкция не слетела в порывах ветра, ее ножки нужно установить на длинные металлические уголки и прикрутить с помощью болтов.
2. Конструкция на колесиках. Такой мангал с крышей напоминает тележку. Две ножки у него на металлических уголках-опорах, а другие две – в виде колес. Конструкцию легко можно передвигать на новые участки.
3. Мангал с купольной или высокой крышей. Если ваш дизайн предусматривает громоздкую кровлю, то в нее в обязательном порядке устанавливается вытяжная трубка. Это важно! Дым не будет клубиться под кровлей, а сможет вытягиваться через трубу.
4. Стационарный вариант. Это конструкция громоздкого и непереносного мангала. Его можно использовать круглый год. Такие мангалы встраиваются в уличные беседки. Здесь предусмотрены столик, посадочные места и ниша для складирования дров.

Совет! Постройка мангала в беседке – трудоемкое занятие. Проще сделать переносной мангал, который будет устанавливаться под небольшим навесом с крышей.

Необходимые инструменты и материалы:

• Сварочный аппарат.
• Каска, очки и жаростойкие строительные перчатки (для защиты).
• Дрель.
• Рулетка.
• Болгарка.
• Строительный уровень.
• 4 уголка из металла.
• Металлические листы толщиной в 5 мм.
• 2 или 4 профтрубы 40 на 40 мм.
• Черепица или шифер – купить по желанию (для декорирования кровли).

Совет! Если вы решили не оставлять крышу конструкции металлической, то листы можно декорировать черепицей. Например, под цвет кровли вашего дома. Не используйте поликарбонат! Этот материал пожароопасный.

Пошаговая инструкция изготовления жаровни

1. Изготовление всегда нужно начинать с заготовки жаровни. Самые удачные размеры отсека для дров: по длине – от 40 до 50 см, по ширине – 25 см. Оптимальная высота жаровни – 20 см. Это стандартная разметка, которая позволяет хорошо держать жар внутри жаровни, но при этом шашлыки или гриль не сгорают. Если вы увеличиваете размеры отсека, то делайте это четко пропорционально.
2. С помощью рулетки отметьте на стальных листах нужные величины. Соберите жаровню правильной прямоугольной формы и сварите с помощью сварочного аппарата.
3. Теперь проделайте дрелью точные отверстия по длинной стороне жаровни на высоте 2 см. Дырочки должны быть симметричными друг другу. Расстояние между отверстиями – 7 см. Диаметр таких отверстий – 18-20 мм. Это дыры для вентиляции. Дрова будут тлеть, но при этом давать жар.

Пошаговая инструкция изготовления каркаса и крыши

1. Приступите к сборке каркаса. Вам нужны 4 профильные трубы из металла. Они соответствуют количеству стоек. Если вам кажется такой мангал неудобным и он ограничивает ваши движения, то вертикально можно приварить не 4, а 2 трубы. Но для большей надежности внизу их нужно будет еще укрепить горизонтальными перегородками. На небольшом расстоянии друг от друга приварите 2-3 металлические рейки в промежутке от земли до основания жаровни.
2. Теперь ножки профильных труб нужно укрепить металлическими углами. Это добавит стойкости.
3. Когда сварочные работы по каркасу завершены, изготовьте крышу. Под ней делается основание в виде металлических прутьев. Они привариваются горизонтально или по диагоналям, чтобы надежно укрепить крышу. Максимально упрощенный вариант – это крыша без купола. Вам достаточно просто приварить ровный металлический козырек.

Совет! Делайте кованую кровлю с небольшими скатами, слегка наклоненную назад. Дождевая вода будет стекать только в одном направлении, не мешая приготовлению шашлыков.

Выше описанная схема позволит быстро и легко сделать простой вариант мангала для дачи. Если же у вас есть навыки ковки, то можете дополнительно украсить крышу и каркас витыми металлическими элементами. Под жаровней, над уровнем земли, можно предусмотреть и несколько металлических перекладин, на которые будет удобно складывать дрова. Также маленькие, но важные детали – это крючочки по периметру жаровни или каркас для фиксации прихваток, сетки для гриля, столовых приборов.

Данная конструкция не только не требует от вас особого умения, но и очень легка в уходе. Такой мангал можно легко переносить, разбирать или внедрять новые элементы.

Мангал своими руками: видео

Мангал с крышей из металла своими руками: пошаговая инструкция, чертеж

На мангале, даже самом простом, обычные сосиски и колбаса выходят намного вкуснее. Однако эффективность открытой модели зависит от погоды: в дождь или сильный ветер готовка очень сложна. Мангал с крышей из металла куда удобнее.

Содержание

1. Преимущества мангала с крышей
2. Основные виды мангалов с крышей
3. используемые материалы
4. Подготовка к созданию конструкции
5. Изготовление своими руками
6. Дополнительные конструкционные элементы

Преимущества мангала с крышей

Мангал с крышей

Достоинства закрытой модели:

• пользоваться мангалом можно в любое время года:
• готовящиеся продукты защищены от дождя и снега;
• закрытый мангал меньше рассеивает тепло, поэтому для готовки нужно меньше топлива;
• металл корпуса и крыши покрывают порошковой краской, что делает изделие нечувствительным к коррозии;
• мангал оснащается дополнительными приспособлениями: подставкой для поленьев, столешницей, крышкой.

Недостатки тоже есть:

• стоимость мангала довольно высока, особенно если эта модель украшена коваными элементами;
• конструкция тяжелая, чаще всего передвигать ее с места на место нельзя.

Выпускают простые модели – только для гриля – и включающие дополнительные секции: с варочной поверхностью, с барбекю, с печкой.

Самодельный мангал создать не так уж сложно. Однако для этого нужно умение работать со сварочным аппаратом, так как сборка на болты исключена. Можно облегчить задачу, используя подручные предметы – металлический ящик, козырек.

Перед расчетами и проектированием чертежа необходимо определить, где будет размещаться дачный мангал – на улице или на террасе, в беседке. Размеры последнего намного меньше и кровля имеет другое строение.

Основные виды мангалов с крышей

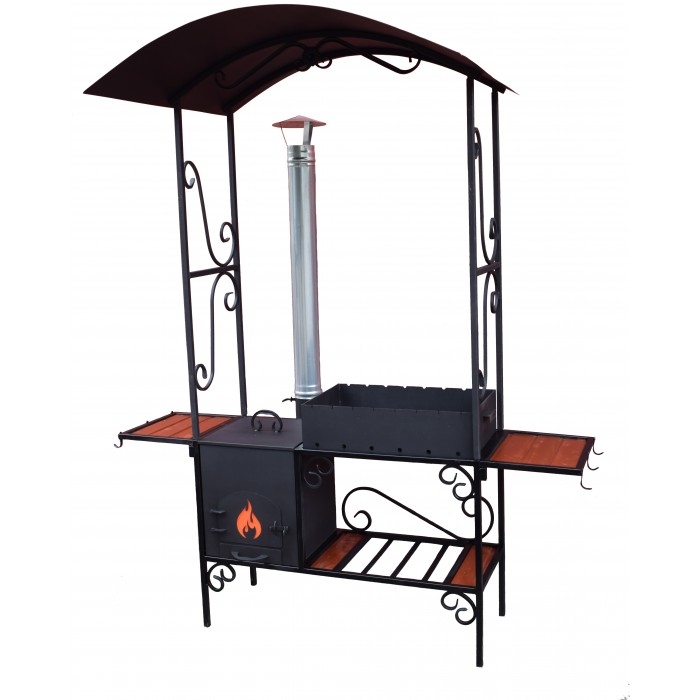

Мангал с варочной поверхностью

Классифицируют конструкции по типу установки.

• Стационарная – каркас навеса вмуровывают в бетонную площадку или вкапывают стойки в грунт. Такой вариант отличается большими размерами, обычно включает дополнительные приспособления.
• Переносная – легче и меньше в размерах. Ее главный недостаток – парусность крышки. При сильном ветре есть риски опрокидывания всей конструкции. Чтобы компенсировать парусность, каркас ставят на длинные металлические уголки и прикручивают болтами. Чем больше крыша, тем длиннее должен быть уголок.

Переносной вариант разборный. Такую конструкцию на зиму демонтируют и переносят в дом.

Различают модели и по функциональности:

• с варочной поверхностью – обычно на 1 конфорку;
• со столешницами – из металла или дерева;
• с казаном – чугунным;
• с печкой и духовкой – последняя представляет собой отдельный отсек с дверцей и дымоходом.

Решетками для продуктов оснащаются практически все модели. Вариант со столешницей предполагает наличие 1 или 2 блоков с ножками и сплошной столешницей.

используемые материалы

Профлист дешев и прост в установке

Самодельный мангал с крышей изготавливается только из металла. Поликарбонат, шифер, черепицу использовать нельзя. Главная задача кровли – защитить жаровню от дождя и ветра, но она в какой-то мере проводит тепло.

Используют следующие материалы:

• Оцинкованное железо – устойчиво к коррозии, долговечно, не боится солнца. Для кровли берут достаточно тонкий лист металла, что позволяет изгибать его почти под любым радиусом. Сделать арочную крышу из него просто.
• Черное железо – нередко комбинируется с коваными изделиями. Черное железо нуждается в защите: его прогрунтовывают, покрывают защитным лаком. Красить не рекомендуется – выглядит аляповато.
• Профлист – дешев, прост в установке, прочен за счет специфической конфигурации. Крышу делают наподобие козырька, хотя допускается изгибать профнастил.

Если мангал достаточно большой и кровля расположена высоко, дымоход не нужен. Если модель маленькая и настил выполняет роль вытяжки, обязательно ставят дымоходную трубу.

Подготовка к созданию конструкции

Подготовка к изготовлению мангала с крышей своими руками сводится к расчетам, разработке чертежа и выбору материала.

1. Для работы потребуется лист стали толщиной в 0,4–0,6 мм, металлопрофиль, металлические сетки, железные ручки и парочка шамотных кирпичей.
2. Разрабатывая проект, рекомендуется выполнить чертеж каждой детали, а также всей конструкции. Это поможет правильно рассчитать количество материалов.
3. Размечают детали на листе стали. Размеры каждого элемента увеличивают на 3–5 см для стыковочного шва.
4. Вырезают заготовки ножовкой по металлу или болгаркой с диском по металлу.

При необходимости заранее изгибают листы металла или профлисты для навеса.

Изготовление своими руками

Для подачи кислорода в стенах высверливают отверстия

Сборка проста, однако нужно уметь работать со сварочным аппаратом.

1. Из стенок и дна сваривают ящик – жаровню. Для дна используют сетку либо цельный лист металла, но с заранее просверленными отверстиями.
2. Собирают каркас мангала. Если это стационарная модель, по углам проекции конструкции на землю выкапывают углубления, обрабатывают концы стоек битумом, устанавливают в углубления и заливают бетоном.
3. Приваривают к каркасу корпус. На высоте 15 см скрепляют стойки поперечиной: здесь позднее можно оставлять дрова.
4. В продольных стенках высверливают отверстия для подачи кислорода – по 5 штук с шагом в 10 см с каждой стороны. Если дно жаровни сделано из сетки, здесь укладывают шамотный кирпич: он обеспечивает равномерное распределение тепла.
5. На торцах ящика приваривают ручки.
6. Фиксируют настил. Кровлю можно крепить болтами.

Если это декоративная модель, последними закрепляются кованые детали.

Дополнительные конструкционные элементы

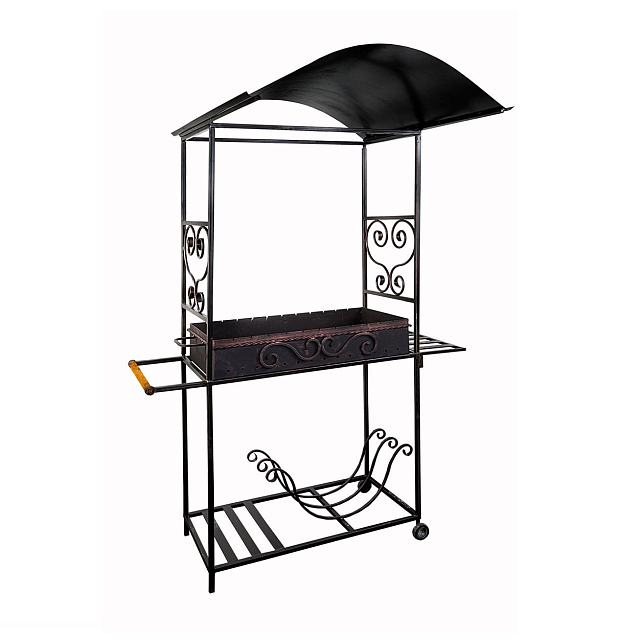

Мангал с дровницей

Чаще всего мангал с крышей имеет функциональные дополнения:

• дровница – не только в виде полки, но и в форме арочной подставки, корзинки;
• решетки для готовых блюд, полуфабрикатов, посуды;
• открытые и закрытые полки под посуду и инвентарь;
• казан, варочная поверхность, другие приспособления для готовки.

Мангал с крышей удобнее и практичнее, чем открытый вариант. Навес защищает жаровню от дождя и ветра. Разборный или стационарный мангал можно сделать самостоятельно.

Как сделать крышу мангал

Содержание

• Преимущества и виды мангалов с крышей
• Можно ли собрать самому
• Из чего сделать крышу
• Виды крыш для мангала
• Сборка стационарного варианта
• Сборка передвижного мангала
• Вывод

Вряд ли найдется тот, кто весной и летом не планирует свой отдых за городом. С ним возникает много ассоциаций. Одной из них является запах дыма от шашлыка. Одна мысль об этом заставляет глотать слюнки. Шашлык, конечно, можно приготовить на кирпичах, но удобнее использовать для этих целей мангал. Хорошим решением будет мангал для дачи с крышей. Он позволит насладиться желанным блюдом в любых погодных условиях. Можно ли изготовить его самому или лучше заказать сборку знающему мастеру? Этот вопрос, а также схемы для самостоятельной сборки будут обсуждаться в этой статье.

Преимущества и виды мангалов с крышей

Летний дождь в некоторых случаях приносит удовольствие. Например, после удушливого дня он наполняет воздух прохладой и дышится лучше. Но когда идет дождь или дует сильный ветер, тогда приготовление шашлыка приносит мало удовольствия. Приходится либо мокнуть рядом с мангалом, либо заносить его под крышу в беседку. Во втором случае под крышей скапливается дым, который не только пропитывает все вещи, но и мешает хорошему общению. Если вы являетесь обладателем мангала с крышей, тогда переживать о переменах погоды не придется. Такой прибор сможет спокойно стоять под проливным дождем без того, чтобы угли погасли. А если такой мангал выполнен из кирпича, тогда даже сильный ветер не прервет веселого общения с друзьями.

Можно ли собрать самому

Изготовить мангал с крышей своими руками не составляет особого труда, даже если вы имеете минимальные навыки работы с ручным и электроинструментом. Есть два возможных варианта, которые можно собрать на даче:

• стационарный;
• передвижной;

Стационарный мангал подходит для тех случаев, когда территория двора на даче хорошо распланирована и отдельно выделено место под такое изделие. Для такого мангала с крышей можно использовать самые разнообразные материалы. Подойдет не только листовой материал, его можно выложить из огнеупорного кирпича и красиво облицевать. Другим интересным вариантом будет монолитная конструкция, которая впоследствии обкладывается мозаичной плиткой. Для стационарного мангала легко соорудить систему отвода дыма и возле него сделать навес. В любых условиях будет комфортно, а тепло от него согреет в вечернее время.

Передвижной или разборной мангал с крышей. Будет идеальным вариантом для тех, кто не любит сидеть на месте и хочет брать его с собой на природу. Для такого изделия отличным решением в качестве материала будет листвой материал. При сборке стоит продумать все узлы примыкания, чтобы собирать мангал можно было без применения ключей и другого инструмента. Если планируется профессиональный подход, тогда для первого и второго варианта можно изготовить коптилку, которая параллельно с шашлыком даст возможность насладиться непередаваемым вкусом блюд из мяса и рыбы.

Обратите внимание! Мангалы для дачи с крышей могут оснащаться дополнительной крышкой, которая закрывает жаровню. В этом случае можно будет готовить барбекю. Мясо не только поджаривается на таком мангале, но и хорошо пропекается, сохраняя свою сочность.

Из чего сделать крышу

Так как основным предназначением крыши является защита от влаги, то материал, который будет применен для мангала должен обладать отличными изоляционными свойствами независимо от того, какое количество осадков выпадет. Другой важной характеристикой для такой крыши является ее жаростойкость. От мангала в процессе растопки будет подниматься открытый огонь, а в процессе – горячий воздух, поэтому крыша не должна оплавиться, деформироваться или возгореться.

В согласии с этими требованиями для изделия с крышей подойдут такие варианты:

• металлочерепица;
• профнастил;
• листовой металл;
• шифер;
• керамическая черепица;
• огнеупорное стекло.

Металл для крыши прекрасно переносит воздействие температур. Поэтому первые три варианта для крыши являются одними из лучших. Они также позволяют собрать разборной мангал, т. к. листовой материал легко комбинировать. Внимательным стоит быть к тому, что от температуры окрашенные листы крыши могут потерять свой цвет, поэтому лучше изначально брать оцинкованные или размещать их немного выше.

Шифер и керамическая черепица для крыши мангала также отлично подходят, но лучше их использовать для стационарных моделей. Дело в том, что крышу придется разместить на достаточной высоте от мангала, т. к. от огня она может лопнуть. Огнеупорное стекло будет смотреться довольно интересно на крыше для мангала, оно также легко чиститься от нагара. Но такое решение обойдется недешево.

Обратите внимание! Не стоит использовать для крыши мангала поликарбонат. Он имеет отличный вид и может хорошо гармонировать с сооружениями, которые уже есть во дворе, но он неустойчив к высоким температурам, поэтому может легко загореться.

Виды крыш для мангала

Каждый проект мангала с крышей является индивидуальным. Это означает, что размеры крыши придется подбирать в зависимости от доступного свободного пространства. Сделать крышу для мангала можно в нескольких вариациях:

• полукруглой;
• односкатной;
• двускатной;
• четырехскатной.

Полукруглая крыша чаще всего собирается на металлическом каркасе, т. к. изготовление полукруглых деревянных балок перекрытия не только обойдется дорого, но и займет значительное время. Для остальных видов крыши для мангала выбор будет зависеть от того, будет ли мангал стационарным или складным.

Сборка стационарного варианта

В стационарных уличных вариантах мангалов сборка проходит в два этапа. Один из них подразумевает монтаж навеса с крышей, а второй – сборку топки. Если каркас планируется временным, тогда нет необходимости сооружать качественное основание. Но для проектов, которые будут использоваться довольно долго, необходимо сделать хороший фундамент. На эту роль отлично подойдет вариант монолитной плиты. Для ее изготовления понадобится:

• штыковая и совковая лопата;
• прутья арматуры;
• бетономешалка;
• рулетка;
• среднезернистый песок;
• щебень;
• цемент;
• шуруповерт;
• крепежный расходник;
• материал для крыши;
• деревянный брус 15×15 см и 15×10 см.

На территории размечается площадь, которая будет отведена под мангал с накрытием. Чтобы стороны прямоугольника или квадрата получились одинаковыми, необходимо с помощью рулетки вымерять диагонали. Они должны быть равными. Если это не так, тогда необходимо сместить один из углов внутрь или наружу. По размеченному участку под барбекю делается выемка грунта на глубину в 30–50 см. Дно разравнивается и уплотняется. Делается насыпка из среднезернистого песка на высоту в 15 см. После этого необходимо выполнить трамбовку с помощью ручного или другого инструмента. Следующим слоем укладывается щебень на такую же высоту. После этого вокруг места под мангал с крышей устанавливается опалубка. Желательно, чтобы ее высота над грунтом была 10 см. Это позволит предотвратить скопление воды в сильные дожди.

Внутрь подготовленного котлована под мангал укладывается металлическая арматура. Ее необходимо уложить сеткой. Размер ячейки 15–20 см. Прутки необходимо приподнять на высоту в 5 см, чтобы они были не на щебне, а полностью погрузились в раствор. Бетонный раствор под мангал готовится в соотношении 1 ведро цемента, 3 ведра песка, 5 ведер щебня. Воды необходимо добавлять до достижения густой консистенции. До осуществления заливки под площадку для мангала монтируются металлические опорные стойки по четырем углам. Их необходимо немного вкопать в землю, чтобы они обладали большей устойчивостью. Для деревянных делается закладка металлических скоб в раствор, к которым они будут прикручены саморезами.

Заливку основания лучше делать за один заход, чтобы плита получилась без швов. Разравнивать раствор можно правилом и мастерками. Предусмотрев небольшой уклон всей поверхности в одну из сторон, можно будет проще избавляться от воды, которую может задуть ветром. Выстаивать основу необходимо от двух недель до месяца. Желательно обильно смачивать ее водой, а также накрыть пленкой или рубероидом, если температура воздуха поднимается свыше 30 градусов.

После достижения полной прочности производится монтаж топки для мангала. Ее можно собрать из кирпича по чертежу, который приведен ниже. Можно также сделать металлический вариант топки, который будет смотреться ничем не хуже. Длина такой жаровни для мангала может быть любой. Все будет зависеть от обычного количества гостей, а также объема мяса. Если планируется использовать только 10 шампуров на мангале, то будет достаточно длины в 80–100 см. Если больше, то расчет длины мангала можно делать из формулы 8–10 см ширины на 1 шампур. Ширина жаровни для мангала должна быть не больше длины шампура. Обычно этот размер находится в пределах до 25 см. В этом случае не придется переживать, что они будут падать в угли при переворачивании.

Высота жаровни для мангала не должна быть слишком большой, т. к. придется сжигать большое количество дров, чтобы пожарить одну порцию, но и не должна быть слишком маленькой, чтобы мясо не пригорало. Стоит учесть, что в стенках мангала делаются прорези под шампуры, которые будут удерживать шампура в одном положении. Их глубина около 5 см. Учитывая все это, высота стенок мангала будет находиться в пределах до 20 см. Поднять саму жаровню необходимо на уровень пояса, чтобы к ней не приходилось нагибаться, что утомит во время готовки. Для этих целей можно изготовить четыре металлические ножки из арматуры или кирпичное основание.

Обратите внимание! По всему периметру стенок жаровни для мангала необходимо сделать отверстия для притока воздуха. Их можно насверлить дрелью с диаметром сверла в 10 мм.

После того как готова жаровня, необходимо соорудить дымоотводную систему для мангала. Для этого изготавливается каркас из листового материала, который будет на 5 см с каждой стороны больше размеров самого мангала. Кверху пространство сужается дополнительными стенками в форме трапеции и оставляется отверстие для трубы. После того как труба смонтирована, можно переходить к кровельной системе.

Проще всего сделать односкатную крышу. Для этих целей два из четырех опорных столбиков из дерева или из металла должны быть на 10 см короче. Делается обвязка для крыши по всему периметру деревянным брусом или металлической квадратной трубой. Она подразумевает соединение всех столбиков балками сверху. Одна из поперечин, которая будет закреплена к столбикам большей высоты должна находиться выше, чтобы обеспечить скаты крыши. После этого монтируются стропила поперек всей конструкции. Они закрепляются. Далее монтируется кровельный настил. В нем необходимо предусмотреть отверстие для вывода трубы от мангала.

Совет! При желании две стороны места под барбекю можно закрыть от ветра с помощью кирпичных или деревянных стен. Можно соорудить деревянные решетки, которые впоследствии будут оплетены виноградом или плющом.

Сборка передвижного мангала

Передвижной мангал собирается несколько быстрее и не требует таких затрат средств и материалов, как стационарный. Топка рассчитывается по образцу, который был использован для варианта выше. Дополнительно между ножками мангала можно сделать полочку для продуктов или кастрюль. К боковым граням жаровни приделываются рукоятки для транспортировки конструкции. Крышу для передвижного мангала можно собрать полукруглую. Для этих целей потребуется отрезать две заготовки из металлической трубы. Они должны быть больше длины мангала минимум на 50 см. После этого с помощью трубогиба или вручную им придается округлая форма.

К торцам приваривается две поперечины для монолитности всей конструкции. Далее крепится кровельный настил. Можно использовать лист металлочерепицы, профнастила или просто оцинкованную жесть. Зафиксировать их можно с помощью самореза с пресс-шайбой и буром. Также подойдут алюминиевые заклепки. Фиксировать нужно поочередно к двум арочным конструкциям, придавая листу изогнутую форму. Для монтажа на мангал достаточно приварить четыре стойки из квадратной трубы или гладкой ровной арматуры. Различные чертежи для сборки с указанием размеров можно увидеть ниже и выше.

Обратите внимание! Если вы хотите сделать ножки и крышу съемными, тогда потребуется позаботиться о дополнительных элементах. По углам, где должны вставляться ножки и стойки для крыши приваривается круглая труба с внутренним диаметром на 1 мм больше диаметра арматуры или квадратная труба с внутренним диаметром чуть больше той, которая будет вставляться внутрь. Для надежной фиксации в стенках сверлятся отверстия и нарезается резьба. В них вставляются болты, которые будут прижимать ножки и стойки.

Вывод

Если вы решитесь на самостоятельную сборку мангала с крышей, то никогда не пожалеете. Схемы и чертежи в статье приведены в качестве примера. Можно разработать собственный проект, который будет соответствовать всем вашим требованиям. Главное при сборке конструкции с крышей – соблюдать все правила техники безопасности.

• Теплица из старых оконных рам своими руками

• Делаем садовую скамейку своими руками

• Размеры будки для овчарки, алабая и других собак

• Как сделать домашнюю коптильню своими руками

своими руками, фото, чертежи, лучший, простой

Мангал из металла своими руками может стать хорошим помощником для отдыхающих в приготовлении вкусной пищи. Его можно сделать очень простым, с конкретным назначением, или превратить в настоящее произведение искусства, способное придать украсить участок. В любом случае он станет незаменимым оборудованием для любителей шашлыков и мясных деликатесов.

Содержание

• Особенности мангалов
• Разновидности устройств
• Инструмент
• Изготовление простого мангала
• Изготовление разборного мангала
• Мангал под крышей
• Мангал из бочки
• Другие идеи
• Как бороться с коррозией

Особенности мангалов

Мангал представляет собой жаровню, в которой жар обеспечивается тлеющими углями. По сути, это емкость, в которую засыпается достаточное количество углей для жарки мяса, для чего достаточно длительное время поддерживается тлеющий режим. Классическое применение – приготовление шашлыков, что подразумевает установку шампуров. Металл считается наиболее подходящим материалом для изготовления таких кулинарных установок.

При конструировании мангалов необходимо учитывать некоторые нюансы их использования:

1. Периодичность эксплуатации. Они, как правило, используются достаточно редко, а промежутки бездействия могут быть длительными, причем в это время они не должны мешать. Данная проблема устраняется несколькими способами – переносом в хранилище или создание универсальных конструкций, которые можно задействовать по другому назначению.
2. Эксплуатационные требования:
3. Стойкость к длительному воздействию высокой температуры, причем локальной направленности. В частности, материал и толщина стенок выбираются так, чтобы они не прогорали в месте активного тления (горения) куска угля. Следует учитывать воздействие открытого пламени.
4. Обеспечение качественного приготовления шашлыка. Мясо должно не подгорать, а равномерно прожариваться. Это достигается правильным выбором глубины жаровни, а также обеспечением возможности переворачивания шампуров.
5. Установка шампуров. Ширина и длина жаровни должны позволять устойчиво устанавливать нужное количество шампуров определенной длины.
6. Поступление кислорода для поддержания тления углей. В зоне тления обязательно должны быть отверстия для постоянного поступления воздуха, в противном случае процесс быстро прекратится.
7. Удаление пепла. Он постоянно образуется при горении углей, а для эффективного поддержания процесса его необходимо удалять из рабочей зоны. Для этого оборудуется поддон, куда и осыпается пепел.
8. Коррозия. Сталь подвержена коррозии при воздействии влаги, которая активизируется при повышенной температуре. Это обстоятельство требует защиты металла от внешнего влияния.

Не стоит также забывать об удобстве обслуживания. Высота мангала должна обеспечивать приготовление пищи в удобной позе. Чистка после использования не должна вызывать проблем. Эстетика устройства также играет немаловажную роль.

Разновидности устройств

Мангалы имеют несколько конструктивных разновидностей:

1. Стационарный тип. Это массивная конструкция, которая прочно устанавливается в отведенном месте. Чаще всего такие мангалы совмещаются с другими устройствами – печка, коптильня, барбекю. Они сооружаются на прочном основании (фундаменте), защищаются от атмосферных воздействий и вписываются в ландшафтный дизайн.
2. Передвижной тип. Они представляют собой достаточно крупные конструкции неразборного характера. В период бездействия их можно переставить на другое место, где они не вызывают помех. Для транспортирования, как правило, устанавливаются колесики.
3. Переносной вариант. Основные отличия таких мангалов – компактность и малый вес, что дает возможность переносить руками одному человеку, легко перевозить в багажнике автомобиля. Наиболее характерные разновидности – облегченные, миниатюрные и разборные, а также складные конструкции.

По сложности конструкции условно выделяются такие разновидности:

1. Типовой, простой вариант. Он используется только для шашлыка. По сути, это металлический прямоугольный короб (корпус), установленный на ножках. Внизу стенок короба просверливаются отверстия для воздуха, а внутри устанавливается решетчатый поддон для сбора пепла.
2. Усложненный вариант. Мангалы могут иметь различную нестандартную форму (например, круглые, цилиндрические). В эту группу входят разборные и складные конструкции, устройства с трубой для увеличения тяги и т. п.
3. Универсальный тип. Он объединяет мангал с коптильней, с казаном и другие комбинации.
4. Декоративный тип. В таких мангалах особое внимание уделяется внешнему виду. Красивый вариант – использование кованых элементов.

Все указанные разновидности мангалов можно сделать своими руками. Некоторые требуют определенных навыков, но большинство вариантов доступны любому человеку. Какой из них лучший, решает сам мастер в зависимости от своих предпочтений.

Инструмент

При изготовлении металлического мангала своими руками следует заранее приготовить следующий инструмент:

• сварочный аппарат;
• болгарка;
• электродрель;
• ножовка и ножницы по металлу;
• набор напильников;
• молоток;
• зубило;
• шлифовальная шкурка;
• инструмент для нарезания резьбы.

При использовании труб может потребоваться трубогиб. Для измерения необходимы:

• штангенциркуль;
• металлическая линейка;
• угольник;
• рулетка.

Изготовление простого мангала

Простые мангалы пользуются большой популярностью среди дачников и владельцев частных домов. Хотя они не разбираются, но небольшой вес дает возможность легко переносить в кладовку и устанавливать по мере необходимости в любом месте. На рисунке приведено фото размеров мангала из металла своими руками для типовой конструкции. Для семьи или небольших компаний можно рекомендовать мангалы таких стандартных размеров.

Короб:

• глубина 25-30 см;
• ширина – 26-30 см, т. к. рабочий участок стандартного шампура (расчет на 5-6 кусков мяса) составляет 25 см;
• длина – 50-100 см, она рассчитывается, исходя их количества одновременно устанавливаемых шампуров (обычно 8-10 штук) при условии, что они укладываются на расстоянии 6-8 см друг от друга, а крайние шампуры удаляются от стенки на 3-4 см.

Вентиляционные отверстия — они сверлятся в 2 ряда. Диаметр отверстий – 12-18 мм. Нижний ряд находится на расстоянии 3-4 см от дна, а верхний – с отступлением от него на 3 см. Шаг сверления отверстий – 5-7 см.

Ножки должны обеспечивать приготовление шашлыка стоя, а для этого верхний край короба желательно поднять на высоту 70-110 см. В разборных вариантах она обычно не превышает 60-80 см.

Мангал простого типа изготавливается в следующем порядке:

1. Разработка чертежа с деталировкой (на рисунке приведено фото чертежа мангала из металла своими руками).
2. Из стального листа толщиной 2-4 мм выкраиваются и вырезаются следующие элементы – стенки короба, днище и поддон. Для разрезания используется болгарка.
3. Производится перфорация стенок и поддона с помощью электродрели.
4. Все элементы соединяются в прямоугольный короб с использованием сварочного аппарата.
5. Из стального уголка делаются ножки (4 штуки). Концы ножек заостряются болгаркой. Заготовки привариваются на углах короба.
6. Из стальной полосы изготавливаются опоры для поддона. Высота опоры — порядка 2-3 см. Они привариваются к днищу короба.
7. На опоры укладывается перфорированный поддон.

Для удобства обслуживания на верхней кромке длинных сторон короба можно проточить напильником лузы для установки шампуров. Ножки мангала (помимо уголка) можно сделать из арматуры или трубы.

Изготовление разборного мангала

Упрошенную разборную конструкцию можно собрать без сварочного оборудования. На рисунке показаны чертежи разборного мангала из металла своими руками. Он изготавливается из стального листа толщиной 2 мм. Глубина короба составляет 15 см.

Порядок изготовления:

1. Раскраивается лист размером 60х100 см. В центре формируется днище в виде прямоугольника размером 30х70 см.
2. Болгаркой отрезаются лишние углы по линиям прорезания. Электродрелью просверливаются отверстия диаметром 8 мм с шагом 4 см.
3. Стороны короба отгибаются вертикально вверх.
4. Ножки делаются из стальных стержней и заостряются на концах.
5. Для присоединения ножек к коробу можно использовать дверные петли. Соединение осуществляется с помощью шурупов для металла. Предварительно в нужных местах на стенках просверливаются отверстия.

На рисунке показан элементарный походный мангал. Он состоит из 2-х П-образных стоек из стальной полосы, связанных между собой стальным уголком. Ножки заострены для закрепления в земле. Соединение осуществляется с помощью винтов, позволяющих поворачивать элементы относительно друг друга. По сути, это каркас для установки шампуров. Угли при использовании устройства укладываются под рамой на любой площадке из камня или кирпича.

Мангал под крышей

Мангалы из металла с крышей своими руками иллюстрирует рисунке. Навес нужен для защиты жаровни во время приготовления пищи и повара, обслуживающего его, при осадках. Стационарные устройства, как правило, содержат этот нужный элемент конструкции.

Для кровли чаще всего используется профнастил. Этот материал имеет малый вес и высокую огнеупорность. Для стоек можно использовать трубы или уголок.

Крыша поднимается на высоту, достаточную для свободного размещения человека. Высота выбирается в диапазоне 185-200 см. Форма и размеры навеса не должны нарушать устойчивость конструкции. Стандартные габариты крыши: длина — 100-130 см, ширина – 40-70 см. По форме она может быть одно- или двухскатной, а также арочного типа.

Мангал из бочки

Металлическая бочка емкостью 10-25 л может стать хорошим подручным материалом для изготовления мангала. Закрытая со всех сторон емкость – это практически готовый короб. Надо только немного ее усовершенствовать. Возможны такие варианты:

1. Разрезание бочки пополам. Далее в ее боках сверлятся вентиляционные отверстия, а на дне одной из половин закрепляется перфорированный поддон.
2. Более прочная конструкция получается следующим образом. Отступив от дна и крышки 10-12 см, следует прорезать бочку до средины в радиальном направлении, а затем после горизонтального пропила удаляется часть бочки. Это и есть рабочая часть мангала, где устанавливаются шампуры. Вырезанную часть можно шарнирно закрепить так, чтобы она исполняла роль откидной крышки. Не следует забывать об вентиляционных отверстиях и поддоне.

Короб из бочки можно установить на основании, сваренном из стальных уголков в виде подставки на 4-х ножках.

Другой вариант – две ножки, приваренные к днищу и крышке бочки. Наконец, можно использовать оригинальную подставку. Ее можно сделать из второй бочки, с которой срезана крышка, а на боках сверху вырезаны полукруги, в которые устанавливается короб.

Другие идеи

Конструкция мангала из металла может отличаться оригинальностью и иметь разную форму. Выделяется несколько идей:

1. Складной мангал, который можно сравнить с чемоданом. Аналогия подчеркивается еще и ручкой для удобства переноски. В конструкции предусматриваются складные стенки и ножки, которые прикручиваются снизу.
2. Использование кованых элементов. Декоративные ножки придают привлекательность мангалам, что позволяет их стационарно устанавливать в беседках и зонах отдыха.
3. Передвижным мангалам домашние умельцы придают самые причудливые формы. Можно увидеть пиратские сундуки, ретро автомобили, прицепы к автомобилю или велосипеду и т. д.

В принципе, декорирование мангалов ничем не ограничивается. Важно сформировать огнеупорный корпус с вентиляционными отверстиями, а дальнейшее оформление определяет фантазия и умение.

Как бороться с коррозией

Защита от коррозии позволяет увеличить срок службы самодельных мангалов. Наиболее простой способ – покраска. Она производится только с наружной стороны. Применяются жаростойкие эмали на кремний-органической основе или специальные термостойкие краски. Лучший вариант – черный цвет.

Более сложный способ – воронение. Оно осуществляется путем выдержки в растворе едкого натра (5 г на 100 мл воды). Выдержка – 30-35 минут. Можно обеспечить процесс при использовании набора для воронения стали. Такая процедура проводится при разогреве до 135-145 градусов.

Мангал в последнее время стал модным приспособлением, широко используемым на дачах и в частных домах, а также горожанами при выезде на природу. Конечно, можно приобрести его в магазине, но это обойдется достаточно дорого. Самодельный мангал поможет сэкономить средства, в то же время он вполне справится с поставленной задачей.

Мангал с крышей своими руками: пошаговое руководство.

Установив мангал с крышей своими руками, можно проводить досуг с комфортом на свежем воздухе. В летние дни трудно постоянно находиться в закрытом помещении. Многие предпочитают выезжать на дачи или приусадебные участки, чтобы приготовить шашлыки на мангале. Лучше, если устройство будет иметь крышу или навес, предохраняющие мангал от непогоды. Это позволит с комфортом провести время возле металлического или кирпичного мангала с крышей, приготавливая вкусные шашлыки.

Оглавление:

• 1 Преимущества мангала с крышей
• 2 Материал для крыши устройства
• 3 Подготовка к созданию конструкции
• 4 Изготовление конструкции с крышей своими руками
• 5 Как сделать фундамент своими руками
• 6 Обустройство каркаса и крыши

Преимущества мангала с крышей

Наличие крыши — это признак, по которому можно различать открытые и закрытые устройства. Он не является обязательным атрибутом сооружения. Мангал без крыши, сделанный из кирпича, представляет собой открытую жаровню. Возле него может быть обустроена площадка, где будет осуществляться предварительная подготовка продуктов. Обустройство мангала под крышей на даче имеет массу преимуществ:

• очаг не гаснет при дожде и ветре;
• аккуратный внешний вид;
• комфортная эксплуатация;
• предполагается наличие дымохода.

Возле мангала на улице своими руками можно обустроить площадку с мойкой и столешницей. Если выбран вариант с трубой, то с приходом холодов из нее нужно будет сливать воду, иначе она может растрескаться. Вместе с тем мангал для дачи с крышей имеет внешний вид, заслуживающий особого внимания, поскольку он может основательно изменить дизайн ландшафта участка.

Если внимательно изучить чертежи дачных мангалов с крышей, то их можно подогнать по размерам своего участка. Они в большом разнообразии представлены на сайтах. Воспользовавшись чертежом, можно предварительно сделать эскиз мангала либо барбекю для дачи. Перед началом строительства сооружения потребуется ознакомиться с инструкцией по обустройству.

Удобной конструкцией является мангал с крышей разборный. Он должен быть не только функциональным, но и привлекательным по своему внешнему виду. Подготовка углей на таком устройстве не может не завораживать.

Соблюдение техники безопасности требует внимательного отношения к строительству и эксплуатации мангала на улице. Если требуется передвигать устройство, устанавливая его в наиболее подходящем месте, можно приобрести мангал на колесах. Такая конструкция походного типа может быть укрыта под навесом, а колеса позволят с удобством перемещать устройство с учетом собственных нужд.

Самостоятельную разработку чертежа следует выполнять с учетом масштаба сооружения. Если правильно подгонять все размеры будущего мангала с крышей, то не понадобится обрезать кирпичи в большом количестве. По чертежу можно рассчитать необходимый объем и кирпича, и других материалов.

Материал для крыши устройства

В большинстве случаев в качестве материала для навеса либо крыши на мангал из кирпича применяется листовой металл. Его можно заменить шифером или черепицей. Надежность и привлекательность внешнего вида крыши над мангалом зависит именно от выбора того или иного строительного материала, обладающего определенными техническими характеристиками. Стальной профилированный лист должен отличаться:

• жаростойкостью;
• огнестойкостью;
• корозийной стойкостью;
• термостойкостью;
• влагостойкостью.

Мангал из металла с крышей из профилированного стального листа обычно имеет аккуратный внешний вид. Устройство должно быть функциональным и комфортным в использовании. Мангал под крышей не должен иметь ничего лишнего, поскольку ненужные приспособления будут только мешать в процессе приготовления шашлыка.

Металлический мангал с крышей, изготовленной из профилированного листа, защищен от коррозии благодаря полимерному покрытию материала. Оно не позволяет ржаветь конструкции, делает ее привлекательной за счет цвета, подобранного по стилю участка. Различные цвета материала, броские или умеренные, способны удачно вписываться в любой дизайн ландшафта. Они идеально смотрятся в любом дворе, защищая конструкцию для копчения и жарки от непогоды.

Каркас для мангала с крышей или навесом можно сварить из труб либо металлопрофиля. Крышу можно сделать из шифера, глиняной либо металлочерепицы, а также из поликарбоната. Единственная проблема применения сотового карбоната состоит в том, что для этой цели материал не совсем подходит. Он не только разрушается от высоких температур, но и воспламеняется.

Если садовый мангал будет иметь навес либо крышу, которые защищают продукты и топливо от дождика и ветра, то лучше приобрести материал с небольшим запасом. Крыша, обладающая большими размерами, позволяет полностью закрыть всю конструкцию мангала с казаном, мойкой, столешницей, углем. Форма крыши может быть от простейшей до сложной (полукруглой).

Подготовка к созданию конструкции

Для правильного расчета потребности материала для строительства крыши над мангалом своими руками, следует сделать точный чертеж конструкции. Выбирая полукруглую крышу для мангала, можно обеспечить надежную защиту жаровни с мойкой, дровником и столиком. Арочная форма каркаса может быть изготовлена так, чтобы вода не задерживалась на крыше, а стекала по сторонам навеса. Другие формы зависят от того, какой тип крыши для мангала своими руками запланировано устроить:

• односкатный;
• двускатный;
• полукруглый;
• без трубы;
• с трубой.

Размеры крыши могут быть разными, они зависят от того, какие элементы будут входить в конструкцию.

Она может иметь железное, кирпичное или бетонное основание. Любой из проектов мангалов с крышей предполагает строительство фундамента отдельно, а само устройство может быть создано из кирпича либо из металла.

Своими руками можно установить и чугунный мангал, главное, чтобы на нем было удобно жарить

и коптить продукты, защищенные от дождя и ветра навесом, как и сам повар. Устанавливать металлические мангалы с крышей проще, чем выкладывать кирпичную печь под казан,

коптильню, барбекю. Проект предполагает обустройство конструкции, предполагающей наличие:

• каркаса;
• печи;
• крыши;
• столиков.

Инструменты и материалы, которые необходимо подготовить, должны быть следующими:

• сварочный аппарат;
• болгарка;
• уровень;
• рулетка;
• электрическая дрель;
• доски;
• кровельный материал;
• профильная труба.

Даже самый простой мангал либо барбекю с крышкой следует начинать обустраивать с жаровни.

Применение профильной трубы позволяет создавать наиболее простые в плане внешнего вида мангалы для дачи с крышей. Из нее можно сделать стойки, полочку для дров, каркас для укрепления жаровни и крыши.

Эстеты могут заменить трубу стальными прутьями, выполнив кованый мангал. Это позволит сделать каркас более красивым. Использование различных декоративных элементов в большей степени помогает реализовать фантазию, если требуется обустроить кованый мангал.

Выбор кровельного материала имеет большое значение, поскольку под крышей должна располагаться мангальница, которая будет функционировать при высоких температурах. Снизу они являются более высокими, что вызывает появление сверху конденсата. Лучше всего, если крышей из поликарбоната будет обустроена беседка, а не барбекю.

Изготовление конструкции с крышей своими руками

Перед тем как сделать мангал, следует определиться с размерами жаровни, указанными в чертеже.

Оптимальная ширина устройства для шампура с 6-8 кусками мяса и дополнительным местом для колец лука может составлять 22-26 см. Длина жаровни может быть любой. При ее выборе следует соблюдать основное правило, предусматривая 80-120 мм на шампур.

Высота жаровни должна быть равной 180-200 мм. Чтобы мангалом было удобно пользоваться, жаровня должна иметь специальные вырезы на боковых частях, глубина которых составляет — 50 мм.

Это правило должно обязательно соблюдаться, так как угли и шашлык обычно располагаются на оптимальном расстоянии друг от друга.

В целом оно выбирается в зависимости от вида используемого топлива. К примеру, между шашлыком и древесным углем должно быть около 30-70 мм. Для изменения высоты размещения шампуров потребуется вставить в прорези небольшие палочки. Если придерживаться этих тонкостей изготовления мангала под крышей для дачи, можно своими руками выполнить сварку профессиональной жаровни.

Крышка устройства сваривается из огнестойкого кровельного металла, который предварительно разрезан на пластины. Чтобы обеспечить приток воздуха к очагу, в дне жаровни своими руками необходимо проделать дырочки, диаметр которых должен составлять 10-15 мм. Они должны размещаться в шахматном порядке.

Если хозяин устройства пользуется специальным люком для поддува, находящимся в боковой части мангала, то он вместе с колосником под угли позволяет регулировать интенсивность пламени.

Для эффективного розжига необходимо открыть боковую заслонку, что обеспечит поступление воздуха в пространство под колосником через его отверстия.

Наличие кислорода должно стимулировать горение и повышать температуру готовки. Мангал с печью предусматривает наличие дополнительного устройства, которое дает возможность готовить различные блюда в казане. К примеру, в нем можно приготовить рассыпчатый и душистый плов. Конструкции мангалов отличаются друг от друга, поэтому крыши над ними устраиваются разного типа. При наличии специальной вытяжки вместо трубы навес или крыша нужны для защиты устройства от непогоды.

Как сделать фундамент своими руками

Если подготовлены все инструменты и материалы, позволяющие сделать мангал, печь или барбекю, можно начинать с выбора места, где будет заложен фундамент под них. Затем планируются размеры кирпичного мангала, которые обычно указаны в порядовках. Если соединения деталей из металла будут сварными, то необходимо обязательно соблюдать инструкцию по созданию конструкции пошагово.

Если для установки выбран кирпичный мангал барбекю, имеющий крышу из поликарбоната, то специалисты рекомендуют предусмотреть коптильню с варочной панелью для казана. Это обеспечит возможность приготовления различных блюд. Поскольку мангалы из металла или кирпича устанавливаются на отдельном фундаменте, то бетонная стяжка должна иметь соответствующую глубину.

Высота стяжки должна определяться количеством рядов: на каждый уложенный ряд кирпича

требуется залить 1,5 см бетонного раствора. Если рядов будет 26, то размещенное в земле бетонное основание должно иметь толщину 39 см. Чтобы залить фундамент, необходимо вырыть котлован, а затем засыпать на его дно песок слоем в 7-10 см. После этого ставится арматурная сетка с соблюдением пространства между ней и песчаным слоем.

Затем используется цементная смесь, после высыхания которой стелется слой рубероида для гидроизоляции. Возведение печи с панелью для казана осуществляется согласно порядовке с соблюдением определенных правил. Строительство печи с коптильней, топкой и мангалом для казана требует применения глиняно-песчаного раствора, так как использование гипсовых и цементных смесей здесь не подойдет.

Раствор должен иметь нормальную жирность. Чтобы проверить эту характеристику, мастерок следует окунуть в смесь, а затем вытянуть. Если на нем остается ровный слой в 2-3 см, то жирность смеси является нормальной. При наличии более толстого слоя взятой пробы смесь является чрезмерно жирной. Снизить ее уровень позволяет добавление песка либо воды.

Швы между кирпичами должны составлять 3-4-мм. Исключением является шов между обычным и шамотным кирпичом, толщина которого составляет 6-13 мм. Часть печи, находящаяся под мангалом, может быть изготовлена из пустотелого кирпича. Для остальной части конструкции используется цельный кирпич.

Обустройство каркаса и крыши

Мангалы с печкой обычно имеют каркас, включающий 4-6 вертикальных стоек, соединяемых с помощью горизонтальных перегородок. Они должны располагаться в 3 местах:

• внизу;
• на уровне жаровни;
• вверху.

Передняя часть конструкции не должна содержать перегородку, исключая ее местонахождение под самой крышей. Опоры для труб должны быть выполнены из средних боковых перегородок, на которые следует поставить жаровню. На трубах иногда предусматривается боковой столик, который может быть откидным. Пользоваться им очень удобно, поскольку на него можно поставить казан.

Столики для барбекю под одной крышей могут быть разных размеров. Размещение вертикальных стоек по углам жаровни не совсем удачный вариант, так как устойчивость мангала с крышей нарушается. Наилучшим вариантом является устройство вертикальных опор на углах крыши. В этом случае мангал с крышей займет устойчивое положение и не будет перекидываться от ветра.

Крыши должны иметь большие габариты по сравнению с параметрами жаровни, поскольку она должна

защищать не только продукты, но и самого повара. Хорошо, если между навесом и краем мангала расстояние будет составлять более 50 см. Некоторым хозяевам требуется устанавливать мангал со съемной крышей.

Хорошей идеей является мангал на колесах или казан с откидывающейся крышкой. Возможно, что они потребуют профессионального монтажа устройства. Мангал с крышкой позволяет улучшить защиту жаровни от бокового дождя. Не лишними являются вытяжка и дымоход, препятствующие распространению дыма от огня вокруг очага.

При установке вытяжного колпака своими руками следует учитывать его величину, которая должна составлять 0,8 м. Колпак по ширине должен быть больше размеров коробки для очага из металла. На каркасе зачастую укрепляются декоративные кованые элементы, которые могут представлять собой обычные крючки для инструментов повара.

оригинальных моделей с металлическим навесом, виды и размеры, правильный дизайн железного изделия с крышкой

1. Особенности и преимущества
2. Разновидности
3. Как сделать самому?
   • Материалы и инструменты
   • Размеры (изменить)
   • Разработка чертежей
   • Руководство по сборке
4. Красивые примеры

Мангалы с металлической крышей очень хорошо смотрятся на фото и достаточно удобны в использовании. Металлоконструкции долговечны, а навесы надежно защищают от непогоды. Такой товар можно разместить на любом сайте.

Особенности и преимущества

Мангалы с металлической крышей — вечные конкуренты кирпичным вариантам. Главной особенностью дачных железных агрегатов является повышенная пожаробезопасность. Мангалы можно сделать переносными, чтобы не пришлось их консервировать на зиму.

Мангалы выпускаются для ручного изготовления как с навыками работы со сварочным аппаратом, так и без. Даже без большого навыка сварки конструкцию можно изготовить за несколько часов, тогда как на кирпичную конструкцию придется потратить не менее суток. Кроме того, важно понимать особенности кирпичной кладки.

Стоит отличать мангал, устанавливаемый в летней беседке, от видов очагов с крышей. Беседка подразумевает наличие не только мангала, но и оформленной площадки для отдыхающих. Обычно внутри обустраивают рабочее место для приготовления пищи, устанавливают умывальник, а также включают оборудование в виде стола и стульев. При отсутствии на участке беседки можно сделать широкий мангал, оборудованный боковыми подставками, пригодными для приготовления продуктов, а также для размещения гостей.

Металлический мангал с крышей можно установить возле уже существующей оборудованной зоны отдыха. Такую конструкцию удобно перемещать при необходимости. Различные типы крышных блоков довольно распространены на рынке.

Разновидности

Типы жарочных подов с навесом можно условно разделить на две группы:

• стационарные;
• складной.

Цены зависят от типа продукта. Недорогие металлические мангалы с навесом можно найти по цене от 8 000 до 14 000 рублей. Ценники на простые стационарные мангалы начинаются от 17 000 и ограничиваются ценником в 45 000 рублей.

Также мангалы разнообразны по своему функционалу. Например, есть профессиональные и простые устройства. Первые варианты многофункциональны, например, оснащены коптильней. В них также может быть удобное место для хранения аксессуаров или разделочный стол. За профессиональные модели, оснащенные дополнительными аксессуарами, продавцы просят до 60 000 рублей.

Простые устройства отличаются компактностью. Они станут лучшим решением для тех, кто не собирается готовить много сложных блюд на гриле. Простой мангал, оборудованный крышей, хорошо подойдет для классического шашлыка или рыбы, которая будет запекаться в мангале над ароматным дымком.

Даже простой гриль можно расширить по функциональности. , установив вертел, на который можно положить птицу или другое мясо. Умельцы делают оригинальные устройства с дымоходом, красивой ковкой, оснащают жаровни крышкой. Жаровня с дополнительным оборудованием послужит не только для приготовления шашлыка, но и для копчения продуктов.

В отличие от профессионального мангала простой вариант может быть разборным. Такое устройство можно брать с собой в загородные поездки. На живописном берегу реки или на опушке леса мобильную сборно-разборную установку можно быстро привести в рабочее положение за несколько минут.

Самый простой мангал под крышу состоит из следующих частей:

• миниатюрный навес;
• Переносной легкий мангал.

Для создания конструкции своими руками подойдут самые обычные подручные материалы. Правильно подобранные размеры мангала с крышей защитят отдыхающих от задымления, а также поспособствуют защите от погодных условий. Кроме того, изделия из металла могут приобрести отличные декоративные качества, если их оснастить дополнительным декором.

Как сделать самому?

При самостоятельном изготовлении мангала следует позаботиться о выборе жаропрочной стали. Структура не должна деформироваться, а сырье должно иметь антикоррозийную поверхность.

В сфере изготовления профессиональных конструкций рассматриваются две марки жаропрочного железа:

• 09Г2С;
• 15ХСНД (НЛ-2).

Сталь 09Г2С — низколегированная, имеет повышенный предел выносливости. Сталь этой марки широко используется профессионалами. Мангал из этой стали получается легким, портативным. Однако для стационарной конструкции подойдет и металл толщиной 2 мм, так как его легко резать и соединять. Металл 15ХСНД отличается стойкими физическими свойствами, проявляющимися при воздействии высоких температур. Стойкость к перегреву важна при изготовлении толстостенных конструкций.

Этот вариант стали очень толстый, так как состоит из нескольких сплавов в разных пропорциях:

• углерод;
• хром;
• кремний;
• никель;
• медь.

При выборе марок стали для мангала нужно опираться на стоимость и наличие видов в продаже. Второй вариант стал обычно дороже в плане стоимости. Сэкономить можно, выбрав подходящий газовый баллон для мангала. Стандартный объем баллона около 50 литров.

Имеют длину до метра, что позволяет разместить достаточное количество шампуров. Для простого шашлыка в баллоне достаточно вырезать крышку, но само изделие нужно подготовить, удалив остатки газа. Для этого откройте вентили, наполните емкость водой и только после этого приступайте к резке. Подготовленный для барбекю цилиндр можно установить на подходящую подставку.

При выборе материала для мангала также необходимо учитывать такие особенности, как:

• долговременная устойчивость к коррозии;
• простота в обращении.

На последнюю особенность влияет толщина металла, которая колеблется от 2 до 6 мм. Для прочного стационарного мангала лучше подойдет толстый металл, так как получится очень тяжелое устройство. Однако толщина металла влияет на долговечность конструкции, ведь он имеет свойства портиться от воздействия высоких температур.

Материалы и инструменты

Для сооружения мангала с крышей потребуются следующие материалы:

• трубы или уголки диаметром около 40 мм;
• металлические листы для кровли;
• емкость самого мангала;
• сварочный аппарат для работы.

Размеры (редактировать)

Размеры блока могут быть следующими:

• Длина — 1м.
• Ширина подбирается в соответствии с длиной шампуров в наличии: оптимальным вариантом является размер 20-25 см — этого достаточно для стандартных шампуров с несколькими кусками мяса.
• Высота мангала около 20 см. Эта высота оптимальна для размещения мяса над углями.

• Высота всей конструкции должна быть около 2 м.
• Высота мангала около 1м.
• Высота от мангала до края крыши также около 1м.

Нарисованные чертежи помогут в достижении точности.

Разработка чертежей

Правильный дизайн получится только в том случае, если вы изначально разработаете удачный чертеж. В зависимости от конструктивных элементов мангала, представленных на чертеже, определяется место постоянной дислокации. На чертеже изначально важно учесть необходимые размеры.

Схематический чертеж позволит вам определить необходимое количество материала. Кроме того, наличие чертежа повлияет на качество и точность конструкции, а подробная схема облегчит процесс сборки.

Перед тем, как приступить к сборке, необходимо провести следующий этап работ:

• Определиться с типом установки (стационарная или переносная).
• Определитесь с расположением строения. Тепло от него не должно вредить растительности на участке, а также другим строениям.
• Определите размеры.

Инструкция по сборке

Если конструкция собирается из цельных металлических листов, то из выбранной заготовки необходимо вырезать фрагменты будущего изделия. С каждой стороны нужно оставить дополнительно по 3-4 см для стыковки. Соединение фрагментов можно осуществить при помощи сварочного аппарата, но можно и болтами, так как ими проще соединить основные части мангала.

После того, как основные размеры мангала были получены, можно приступать к обустройству крыши над ним. Крышу будет поддерживать каркас, который обычно монтируют из труб или уголков. Высота стоек должна быть отрегулирована в соответствии с вашими оптимальными потребностями.

Вариации крыши для мангала могут быть самые разные:

• полукруглая;
• фронтон;
• легкий;
• массивный.

Обычно конструкции не предполагают оснащения в виде вытяжки. Иногда сами мангалы комплектуются дополнительной трубой и идут с закрывающейся крышкой. Классический мангал из металла включает в себя ряд отверстий, помогающих сохранять тепло.

Самая простая крыша будет сделана из листа фасонного металла. Его размер выбирается в соответствии с габаритами полученного контейнера. Кроме того, его должно быть достаточно, чтобы скрыть человека от непогоды. Лист крепится к подготовленному каркасу с помощью сварочного аппарата.

Важно сделать крышу мангала из термостойкого материала. Также необходимо предусмотреть устойчивость к высоким температурам. Например, нежелательно использовать для монтажа поликарбонат – такая конструкция будет пожароопасной.

Сварка в местах крепления должна быть качественной , так как плохо закрепленный лист повлечет за собой опасность не только для человека, который готовит пищу, но и для окружающих. Для увеличения пространства можно обустроить полукруглую конструкцию крыши.

Безопаснее всего выбрать скошенную конструкцию с наклоном в одну сторону. Для более удобной сборки можно приварить лист к опорам, и только потом соединить конструкцию с самим мангалом. Каркас крыши не нужно соединять с мангалом, в этом случае для него потребуются отдельные держатели.

Подставка для жаровни состоит из сторон, установленных параллельно на плоской горизонтальной поверхности. На этом этапе желательна помощь еще одного человека, который будет удерживать боковины вертикально. К ним крепится решетка, которая будет держать мангал.

Соединяемые элементы должны быть выровнены по уровню. Если конструкция собрана неровно, то со временем она покосится. Для держателей мангала важно брать металл толще, чем для других элементов конструкции, иначе через некоторое время появятся пригоревшие участки, и конструкция может сломаться.

Красивые примеры

Для дачи удобнее построить небольшой стационарный мангал с крышей.

На этом фото стол возле мангала, а также скамейка, которая используется как подставка. Крыша мангала шиферная, двускатная. Конструкция оборудована дымоходом.

Упрощенный вариант небольшого мангала с полками.

На этом фото вариант с профилированной железной крышей. Контейнер для угля и каркас с крышей соединены в единую конструкцию.

Здесь также представлено простое устройство. Агрегат комплектуется столом, ручками для переноски и сеткой для хранения. Крыша полукруглая, но от дождя человека не защитит.

На этом фото представлен вариант крыши над мангалом, которая послужит одновременной защитой человека в случае непогоды.

На этом фото покупной пример недорогой конструкции, которая отличается от самодельных только наличием оригинальных кованых элементов.

Мангал с крышей — отличный способ перестать зависеть от природы, которая порой заставляет терпеть посиделки с компанией и семьей до лучших времен.

Пример строительства мангала с крышей показан на видео.

Комментарий успешно отправлен.

Рекомендуем прочитать

оригинальные модели с металлическим навесом, виды и размеры, правильный дизайн железных изделий с крышкой

Мангалы с металлической крышей очень хорошо смотрятся на фото и достаточно удобны в использовании. Металлические конструкции долговечны, а навесы надежно защищают от непогоды. Такой товар можно разместить на любом сайте.

Особенности и преимущества

Мангалы с металлической крышей – вечные конкуренты кирпичным вариантам. Главной особенностью дачных железных агрегатов является повышенная пожаробезопасность. Мангалы можно сделать переносными, поэтому их нельзя законсервировать на зиму.

Мангалы доступны для изготовления своими руками как с навыками работы со сварочным аппаратом, так и без них. Даже без большого навыка сварки конструкцию можно изготовить за несколько часов, в то время как на кирпичную конструкцию придется потратить не менее суток. Кроме того, важно понимать особенности кирпичной кладки.

Следует отличать мангал, установленный в летней беседке, от видов очагов с крышей. Беседка подразумевает наличие не только мангала, но и оформленной площадки для отдыхающих. Обычно внутри обустраивают рабочее место для приготовления пищи, устанавливают умывальник, также включают технику в виде стола и стульев. При отсутствии на участке беседки можно сделать широкий мангал, оборудованный боковыми подставками, пригодными для приготовления продуктов, а также для размещения гостей.

Металлический гриль с крышей можно установить возле существующей оборудованной площадки для отдыха. Такую конструкцию удобно перемещать при необходимости. Довольно часто в продаже встречаются разные виды агрегатов с крышей.

Виды

Виды жарки с навесом можно разделить на две группы:

• стационарный;
• складной.

В зависимости от вида товара есть разница в цене. Недорогие металлические мангалы с навесом можно найти по цене от 8 000 до 14 000 рублей. Ценники на простые стационарные мангалы начинаются с отметки в 17 000 и ограничиваются ценником в 45 000 рублей.

Также мангалы разнообразны по своему функционалу. Например, есть профессиональные и простые устройства. Первые варианты многофункциональны, например, оснащены коптильней. Также они могут иметь удобное место для хранения аксессуаров или столешницу для разделки. За профессиональные модели, оснащенные дополнительными аксессуарами, продавцы просят до 60 000 рублей.

Простые устройства отличаются компактностью. Они станут лучшим решением для тех, кто не собирается готовить на гриле много сложных блюд. Простой гриль, оборудованный крышей, хорошо подойдет для классического шашлыка или рыбы, которые будут запекаться в мангале над ароматным дымком.

Даже с помощью простого мангала можно увеличить функциональность , установив шампур, на который можно насаживать тушки птиц или другое мясо. Мастера изготавливают оригинальные дымоходные аппараты, красивую ковку, оснащают жаровни крышкой. Жаровня с дополнительным оборудованием послужит не только для приготовления шашлыков, но и для копчения продуктов.

В отличие от профессионального мангала простой вариант может быть разборным. Такое устройство можно брать в загородные поездки. На живописном берегу реки или на опушке леса мобильную сборно-разборную установку можно быстро привести в рабочее положение за несколько минут.

Самый простой мангал под крышу состоит из следующих частей:

• миниатюрный навес;
• Переносной легкий мангал.

Для создания конструкции своими руками подойдут самые обычные подручные материалы. Правильно подобранные размеры мангала с крышей защитят гостей от задымления, а также поспособствуют защите от погодных условий. Кроме того, изделия из металла могут приобрести отличные декоративные качества, если снабдить их дополнительной отделкой.

Как сделать самому?

При самостоятельном изготовлении мангала стоит позаботиться о выборе жаропрочной стали. Конструкция не должна подвергаться деформации, а исходный материал должен иметь антикоррозийную поверхность.

В сфере изготовления профессиональных конструкций рассматриваются две марки жаропрочного железа:

• 09Г2С;
• 15ХСНД (НЛ-2).

Сталь 09Г2С — низколегированная, имеет повышенный предел выносливости. Сталь этой марки широко используется профессионалами. Мангал из этой стали получается легким, фигурным. Однако для стационарной конструкции подойдет металл толщиной 2 мм, так как он легко режется и соединяется. Металл 15ХСНД обладает стойкими физическими свойствами, которые проявляются при воздействии на поверхность высоких температур. Стойкость к перегреву важна при изготовлении толстостенных конструкций.

Этот вариант стал очень толстым, так как состоит из нескольких сплавов в разных пропорциях:

• карбон;
• хром;
• кремний;
• никель;
• медь.

При выборе марок стали для мангала нужно опираться на стоимость и наличие видов в продаже. Второй вариант обычно становился дороже. Сэкономить можно, выбрав подходящий газовый баллон для мангала. Стандартный объем баллона составляет около 50 литров.

В длину они до метра, что позволяет поставить достаточное количество шампуров. Для простого мангала в баллоне достаточно срезать крышку, но само изделие нужно подготовить, удалив остатки газа. Для этого нужно открыть вентили, заполнить бак водой и только после этого приступать к резке. Подготовленный для мангала баллон можно установить на подходящую подставку.

При выборе материала для мангала также необходимо учитывать такие особенности, как:

• длительная неподверженность коррозии;
• простота обработки.

На последнюю особенность влияет толщина металла, которая составляет от 2 до 6 мм. Толстый металл лучше подойдет для цельного стационарного мангала, потому что из него получится очень тяжелое устройство. Однако толщина металла влияет на долговечность конструкции, ведь она имеет свойства портиться от воздействия повышенных температур.

Материалы и инструменты

Для сооружения мангала с крышей потребуются следующие материалы:

• трубы или уголки диаметром около 40 мм;
• листы металлические для кровли;
• емкость самого мангала;
• сварочный аппарат для работы.

Размеры

Размеры блока могут быть следующими:

• Длина — 1м.
• Ширина выбирается в соответствии с длиной имеющихся шампуров: оптимальным вариантом является размер 20-25 см — этого достаточно для стандартных шампуров с несколькими кусками мяса.
• Высота бройлера около 20 см. Такая высота оптимальна для размещения мяса над углями.
• Высота всей конструкции должна быть около 2 м.
• Высота мангала около 1м.
• Высота от мангала до края крыши также около 1м.

Нарисованные чертежи помогут добиться точности.

Дизайн чертежа

Правильная конструкция будет получена только в том случае, если изначально был разработан удачный чертеж. В зависимости от конструктивных элементов мангала, предусмотренных чертежом, определяется место постоянной дислокации. На чертеже изначально важно учитывать необходимые размеры.

Схематическое изображение позволяет определить нужное количество материала. Кроме того, наличие чертежа повлияет на качество и точность конструкции, а подробная схема облегчит процесс сборки.

Перед тем, как приступить к сборке, необходимо выполнить следующий этап работ:

• Определитесь с типом установки (стационарная или переносная).
• Определитесь с расположением строения. Тепло от него не должно вредить растительности на участке, а также другим строениям.
• Определите размеры.

Инструкция по сборке

Если конструкция собирается из цельных металлических листов, то из выбранной заготовки необходимо вырезать фрагменты будущего изделия. С каждой стороны нужно оставить дополнительные 3-4 см для стыковки. Соединение фрагментов можно осуществить при помощи сварочного аппарата, но можно и болтами, так как ими проще соединить основные части мангала.

Уже после того, как основные размеры мангала получены, можно переходить к обустройству крыши над ним. Держать крышу будет каркас, который обычно монтируют из труб или уголков. Высоту стеллажей необходимо подбирать в соответствии с собственными оптимальными потребностями.

Вариации крыши для мангала могут быть самые разные:

• полукруглая;
• фронтон;
• легкий;
• массивный.

Как правило, конструкции не предполагают оборудования в виде вытяжки. Иногда сами мангалы комплектуются дополнительной трубой и идут с закрывающейся крышкой. Классический металлический гриль имеет ряд отверстий, помогающих сохранять тепло.

Простейшая крыша получится из листа профильного металла. Его размер выбирается в соответствии с габаритами полученного контейнера. Кроме того, его должно быть достаточно, чтобы скрыть человека от непогоды. Лист крепится к заготовленному каркасу с помощью сварочного аппарата.

Важно сделать крышу мангала из термостойкого материала. Также необходимо обеспечить устойчивость к высоким температурам. Например, для установки использование поликарбоната нежелательно – такая конструкция будет пожароопасной.

Сварка в местах крепления должна быть качественной. , так как плохо закрепленный лист повлечет за собой опасность не только для человека, который готовит пищу, но и для окружающих. Для увеличения пространства можно обустроить полукруглую конструкцию крыши.

Безопаснее всего выбрать скошенный вариант конструкции с уклоном в одну сторону. Для более удобной сборки можно приварить к опорам лист, а затем соединить конструкцию с самой решеткой. Каркас крыши можно не соединять с ростером, тогда для него потребуются отдельные держатели.

Держатель мангала изготовлен из боковин, установленных параллельно на ровной горизонтальной поверхности. На этом этапе желательна помощь еще одного человека, который будет держать боковину вертикально. К ним крепится решетка, которая будет держать мангал.

Соединяемые элементы должны быть проверены уровнем. Если конструкция собрана неровно, то со временем она покосится. Для держателей мангала важно брать металл толще, чем для остальных элементов конструкции, иначе через некоторое время останутся прогоревшие участки, и конструкция может сломаться.

Красивые примеры

Для дачи удобнее соорудить небольшой стационарный мангал с крышей.

На этом фото возле мангала стоит стол, а также скамейка, которая используется как подставка. Крыша барбекю из шифера, двухскатная. Конструкция оборудована дымоходом.

Упрощенный вариант небольшого мангала, оборудованного полками.

На этом фото вариант с крышей из профнастила. Емкость для угля и каркас с крышей соединены в единую конструкцию.

Также представлено простое устройство. Агрегат дополняется столиком, ручками для переноса, а также решеткой для хранения. Крыша полукруглая, но от дождя людей не защищает.

На данном фото представлен вариант крыши над мангалом, которая послужит одновременной защитой человека в случае непогоды.

На этом фото покупной пример недорогой конструкции, которая отличается от самодельной разве что наличием оригинальных кованых элементов.

Мангал с крышей — отличный способ перестать зависеть от природы, которая порой заставляет терпеть посиделки с компанией и семьей до лучших времен.

Пример строительства мангала с крышей показан на видео.

Zelda: Breath Of The Wild: все местоположения и карты храмов

Изображение: Nintendo

The Legend of Zelda: Breath of the Wild — невероятная игра, как с точки зрения критического признания, так и с точки зрения размера. Несколько аспектов последнего обширного приключения Линка иллюстрируют это, а также огромное количество святынь — миниатюрных подземелий, сосредоточенных исключительно на решении головоломок.

Поиск всех святынь в Breath of the Wild — это серьезная задача, особенно если учесть, что многие святыни скрыты. К счастью, мы в Nintendo Life потратили много времени на то, чтобы раскрыть каждую святыню, которую вы можете найти в Хайруле.

Мы отсортировали все святилища по части карты, на которой они расположены. Как вы, возможно, уже знаете, вы можете разблокировать дополнительные участки карты мира, взбираясь на башни и активируя их с помощью Link’s Sheikah Slate.

По этой причине мы решили перечислить ниже все святыни, принадлежащие к разделу карты башни, вместе с удобными снимками экрана, показывающими, где их можно найти. Должно быть легко пройтись по каждой области и найти все святыни. Ниже вы найдете некоторые основные детали или даже более подробные сведения о более сложных святынях в группе.

Карта храма башни Аккала (8 храмов)

Изображение: Nintendo Life

1. Дах Хешо — это святилище можно найти на скале к югу от круглого острова на озере Аккала, которое находится к северо-западу от перевала Каепора.
2. Катоса, август — «Коша Ауг Аппарат» — этот храм находится к востоку от Конюшни Восточной Аккалы и к югу от Предгорья Северной Аккалы.
3. Кенай Шаках — Направляйтесь в северную часть грота Ульрия, на юго-востоке региона Аккала. Чтобы найти его, вам нужно пролететь на параплане в пещеру сверху.
4. Ритааг Зумо — это святилище находится в конце спиралевидного полуострова Рист. Вам нужно будет выполнить побочный квест «Into The Vortex», чтобы активировать храм. Это включает в себя перенос сферы к самой святыне. Это легче сказать, чем сделать, поскольку во время похода вы будете подвергаться множеству атак дальнего боя.
5. Ту Ка’лох — можно найти на острове Лабиринт Ломей на северо-востоке. Вам нужно будет слетать с материка на параплане, чтобы добраться до него. Найти путь не так сложно, но если вы хотите пойти по более простому маршруту (и у вас достаточно выносливости), то вы можете пройти через лабиринт, вы можете взобраться на стену и пройти по вершине лабиринта, чтобы добраться до храма.
6. Tutsuwa Nima — находится в Источнике Силы, небольшом водоеме к югу от Северной долины Аккала. Для его активации у вас должна быть шкала Динраала.
7. Ze Kasho — «Ze Kasho Apparatus» — Параплан с вершины руин Цитадели Аккала на северо-запад; святыня находится на холмах.
8. Зуна Кай — это святилище расположено на вершине высокой каменной колонны посреди Озера Черепа на северо-западе Аккалы. Вам нужно будет найти высокое место, затем пролететь над ним на параплане, ухватиться за него и завершить восхождение. Если идет дождь, вам, возможно, придется подождать, пока он высохнет, так как это довольно сложное восхождение.

Карта святилища в центральной башне Хирула (8 святилищ)

Изображение: Нинтендо Лайф

1. Каам Я’так — «Испытание силы» — С вершины Центральной башни спуститесь на параплане на юго-запад и направляйтесь к горе Дафнес; святыня находится на восточной стороне горы.
2. Ката Чуки — находится к северо-востоку от горы Густав, в юго-восточной части руин карьера.
3. Кая Ван — «Щиты от воды» — идите на запад от конюшни Болотины. Конюшни находятся недалеко от пика Кренель, недалеко от восточного берега реки Хилиа.
4. Намика Озз — Это святилище находится в северо-восточной части Центрального Хайрула, прямо посреди Холмов Кренел.
5. Noya Neha — Этот храм находится на острове, который находится к северу от Руин Карьера. Он расположен на южном склоне холма в юго-западном углу. Найдите ту сторону, которая заросла шипами, и сожгите их огнем. Затем вы можете использовать бомбу, чтобы разбить камни и открыть храм.
6. Рота Оох
7. Saas Ko’sah — находится в северной части замка Хирул, поэтому его довольно сложно найти из-за риска нападения. Поднимитесь на гору на северо-западной стороне крепости — вы увидите часть рва, где вода впадает в замок — направляйтесь к нему, затем, оказавшись внутри, найдите каменную жаровню и зажгите ее.
8. Ваго Катта — «Металлические связи» — этот храм находится на Уистлинг-Хилл, рядом со конюшней Риверсайд.

Карта храма Башни Дуэльных Пиков (9 храмов)

Изображение: Нинтендо Лайф

1. Бош-Кала — «Ветер ведет тебя» — Этот храм находится рядом с мостом Проксим. Янтарь и Солдатский клеймор являются бонусными предметами.
2. Ха Дахамар — «Водные проводники» — находится прямо рядом с конюшней Дуэлян Пикс.
3. Хила Рао — «Дрейфующий» — находится недалеко от реки и окружен цветами. Не наступайте ни на один из них, чтобы выполнить побочный квест «Остерегайтесь цветов» и получить доступ.
4. Lakna Rokee — Чтобы получить доступ к этому храму, вам нужно выполнить несколько побочных квестов в деревне Какарико, что делает его одним из самых трудоемких в игре. Первая — это основная линия квестов с участием Импы, которая приносит вам тунику Чемпиона. Выполните квест «Найди сказочный фонтан», заданный Пиканго. «Flown the Coop» включает в себя поиск Кукко для Кадо — один находится на крыше магазина доспехов, другого можно найти после того, как вы наиграете 17 часов в игре. «By Firefly’s Light» включает в себя разговор с владелицей магазина доспехов Ласли в ее доме примерно в 22 часа игрового времени. Затем вам нужно собрать 5 светлячков — их можно найти в деревне и в лесу за храмом рядом с деревней. Отнесите светлячков в дом Ласли и поместите их перед ней до наступления ночи, чтобы завершить квест. После того, как вы это сделаете, вернитесь к Импе, и она должна предложить вам квест в святилище под названием «Украденная семейная реликвия». Дождитесь ночи и следите за двумя охранниками, стоящими возле дома Импы. Через некоторое время один из них уйдет — следуйте за ним на расстоянии и завершите квест, чтобы открыть храм.
5. Ри Дахи — «Время имеет решающее значение» — находится рядом с Дуэльными пиками, недалеко от реки. Вам придется подняться, чтобы добраться до него.
6. Shee Vaneer — находится напротив Shee Venath (см. ниже). Убедитесь, что вы носите теплую одежду, так как на вершине очень холодно.
7. Ши Венат — Поднимитесь на вершину горы Дуэлянт Пикс (убедитесь, что вы носите теплую одежду). Прыгайте сверху и летите на параплане к скрытому входу. Хитрость в решении этой головоломки заключается в том, чтобы визуализировать узор Ши Ванира.
8. Та’лох Наег — «Учение Та’лох Наег» — находится в деревне Какарико.
9. Тото Сах — «Аппарат Тото Сах» — находится к западу от Хикали Вудс. Рядом с рекой вы найдете разрушаемое каменное сооружение. Бросьте дистанционную бомбу в реку со скалы немного выше по течению, чтобы она текла вниз по течению к сооружению. Взорвите бомбу в нужный момент, чтобы разрушить запечатанные ворота и раскрыть святыню.

Карта храма башни гор Элдин (9Святыни)

Изображение: Нинтендо Лайф

1. Daqa Koh — Направляйтесь на юг от города Горон в направлении горячих источников Горон, и вы найдете железнодорожный путь. Прямо перед тем, как вы достигнете пути к Горе Смерти, вы увидите светящиеся оранжевые скалы храма.
2. Гора Торр — Этот находится в районе Скала Гат Чек. Используйте ветер, чтобы подняться на скалу, но убедитесь, что у вас есть хорошее альпинистское снаряжение. Вам нужно будет выполнить квест «Проверка кишечника», заданный Баяге, который находится поблизости.
3. Кайра Мах — Этот храм расположен к югу от озера Горко, в туннеле Горко. Отправляйтесь в хижину в западной части Горон-сити и поговорите с Бладоном, чтобы активировать квест «Братское жаркое». Он скажет вам отправиться в Туннели Горонов — к юго-западу от озера Горко — чтобы найти его брата, Гонгурона. Идите по дороге на юго-восток и следуйте дорожным указателям, если вы заблудились. После обнаружения Гонгурона вам нужно будет найти камень для жаркого в Гортрамском утесе. Как только вы отдадите его братьям, они откроют вам храм.
4. Мо’а Кит — Этот находится к востоку от конюшни Предгорья, на дороге, ведущей в Элдин. Это недалеко от дороги, на холме.
5. Qua Raym — «Сбалансированный подход» — В самом юго-западном лавовом озере — озере Горонби — есть небольшой остров. Спуститесь с башни, чтобы получить к ней доступ.
6. Сах Дахадж — «Сила огня» — Скользите на восток от башни Элдин и спрыгивайте вниз, как только пересечете озеро Интенох. Рядом с озером Цефла — рядом с вражеской базой — вы найдете святыню. Внутри опрокиньте факел, чтобы поджечь сухую растительность в первой комнате, затем выстрелите в веревки, удерживающие факелы в следующей комнате. В последней комнате вам нужно выстрелить в веревку, удерживающую факел, который находится над ящиком — это позволит каменной плите упасть на кнопку, открывающую последнюю дверь.
7. Shae Mo’sah — Этот находится на дороге к северу от Города Горонов.
8. Шора Ха — Этот храм находится на острове Рабац. Чтобы добраться сюда, вам понадобятся как минимум две части комплекта доспехов Пламегасителя, так как здесь невероятно жарко. Используйте свои бомбы, чтобы столкнуть шахтную тележку через рельсы в лаву.
9. Tah Muhl — «Passing the Flame» — Направляйтесь на юго-восток от святилища Мо’а Кит и конюшни Предгорья. Святилище можно найти к юго-западу от горы, скрытое скальными образованиями. Это святилище является частью квеста святилища «Пейзаж конюшни».

Карта святилища Башни Фарона (8 святилищ)

Изображение: Нинтендо Лайф

1. Ках Ях — Этот находится на пляже возле горы Дунсел, в регионе под названием Руины Пальмора. Поговорите с Гарини, чтобы начать квест «Расколотый монумент». Первый фрагмент легко найти, так как он находится недалеко от Гарини, около трех пальм. Второй находится на пляже Палмораэ — найдите несколько бочек в море и осмотрите скалы поблизости. Третий — самая дальняя точка серповидной точки Сока. Вернитесь к Гарини, затем встаньте на оранжевую плиту и присядьте.
2. Коргу Чидех — Этот находится на острове Вечерних Тайд на юго-востоке. Скольжение к нему занимает некоторое время, поэтому убедитесь, что у вас есть высокая выносливость или еда, которая восстанавливает вашу выносливость.
3. Муво Джеем — «Скромное испытание на прочность» — На вершине горы вы можете заметить это святилище на расстоянии.
4. Qukah Nata — это одна из секретных святынь игры. Чтобы выполнить его, вам нужно найти Кааса и активировать квест «Песнь бурь». Святилище находится недалеко от озера Калора. Если идет дождь, вы можете использовать руну Крионис на водопаде и подниматься вверх шаг за шагом. Поцелуй должен ждать наверху.
5. Shai Utoh — «Остановить наклон» — находится на мысе Убота, за конюшней. Найдите разрушаемое каменное сооружение и взорвите его, чтобы открыть храм.
6. Shoda Sah — этот спрятан за водопадом источника Риола. Скрытый путь ведет ко входу.
7. Тава Джинн — находится между прудом Хани, болотами Рабелла и болотом Юте. Есть пять больших костей и три нажимных пластины, которые показывают его местоположение. Вам нужно будет поместить три сферы на нажимные пластины — сначала победите охранников.
8. Yah Rin — Вы найдете этот храм над деревней Лурелин.

Карта храма Башни Герудо Хайлендс (7 храмов)

Изображение: Нинтендо Лайф

1. Дах Касо — «Незначительное испытание на прочность» — Есть несколько мостов, известных как подвесной мост Дигдогг, которые соединяют высокие каменные обнажения. Храм расположен возле моста, который ведет к двум большим камням, рядом с водой и плотом. Рядом спящий Хинокс.
2. Joloo Nah — вы найдете его к северу от горы Набороо и к востоку от плато Кукот.
3. Киха Юг — На восточной стороне Вершины Герудо есть фреска с молниями и насыпью посередине. Стреляйте в центр шоковой стрелой, чтобы обнажить храм.
4. Кема Косасса — «Большое испытание на прочность» — находится на горе Агаат, к северу от Снежного поля Рисока.
5. Кух Таккар — Этот храм находится на горе Лапарох. Чтобы добраться до него, нужно много карабкаться в холодную погоду, наденьте что-нибудь теплое и возьмите с собой факел или кремень и дрова — святилище покрыто льдом.
6. Саса Кай
7. Шо Данту — «Две бомбы» — Поднимитесь на вершину Башни Герудо и полетите на параплане на запад, затем приземлитесь и продолжайте движение, пока не увидите святилище посреди круга Светящихся Камней. Уничтожьте один из камней бомбой, чтобы получить светящуюся каменную руду, а затем поместите ее на насыпь.

Карта храма Башни Большого Плато (4 храма)

Изображение: Нинтендо Лайф

1. Джа Байдж — «Испытание бомбы» — это первое святилище, с которым вы столкнетесь, и его легко найти.
2. Кех Намут — «Испытание Криониса» — находится на горе Хилиа. Вам понадобится еда, чтобы согреться.
3. Оман Au — «Испытание Магнезиса» — находится к северу от Храма Времени.
4. Ова Дайм — «Стазис-испытание» — находится в руинах к югу от Храма Времени.

Карта храма башни деревни Хатено (7 храмов)

Изображение: Nintendo Life

1. Чаас Кета — «Большое испытание на прочность» — вы найдете это на острове Теноко, одном из самых маленьких островов в игре. Поднимитесь на высокую вершину неподалеку и спуститесь к ней на параплане.
2. Dow Na’eh — Этот храм спрятан за большим водопадом.
3. Джитан Саами — На горе Ланайру вы найдете Источник Мудрости, охраняемый Найдрой. Стреляйте ему в глаза, которые покрывают его тело, чтобы освободить его, затем стреляйте еще раз, чтобы получить Весы Найдры.
4. Кам Урог — Это еще одна секретная святыня. В области, полной каменных голов, следите за Калипом. Он задаст вам квест «Проклятая статуя». Подождите до 9 вечера, затем выстрелите в каменную голову, которая светится, чтобы открыть храм; Ночи кровавой луны также сохраняют эффект свечения дольше.
5. Mezza Lo — вы найдете его на равнине Рабиа. Это одно из секретных святилищ Касса, поэтому вам нужно выполнить квест «Коронованный зверь», чтобы получить к нему доступ. Найдите оленя, оседлайте его и встаньте на прижимную пластину, чтобы открыть храм.
6. Мьям Агана — «Аппарат Мьям Агана» — его легко найти — он находится у входа в деревню Хатено. Внутри святыни вам нужно будет использовать элементы управления движением Switch, чтобы наклонить массивный лабиринт, но можно отскочить мяч от вершины лабиринта на склон, если вы достаточно быстры.
7. Тахно О’а — «Благословение Тахно О’а» — Найдите голое место без деревьев в восточной части горы Мадорна. Взорвите камни, чтобы открыть храм.

Карта святилища башни гор Хебра (13 святилищ)

Изображение: Нинтендо Лайф

1. Дунба Тааг — Вы найдете его в каньоне Танагар, к югу от пруда Тама. Спуститесь на параплане к месту изгиба каньона, возле ветряных мельниц.
2. Джи Хара 900:30 — Вы найдете это к югу от Дрифтов Копееки, к северо-западу от Башни Хебра. Здесь есть пара огромных каменных дверей; идите назад вверх по холму, чтобы найти несколько больших камней. Бросьте один из них вниз.
3. Goma Asaagh — Спуститесь на параплане с башни к юго-западной стороне пика Хебра, и вы увидите эту святыню. Убедитесь, что у вас есть инструменты для разведения костра, так как вам нужно будет растопить лед, чтобы попасть внутрь.
4. Хиа Миу — находится к северо-западу от Предгорья Ледопада. Спуститесь на параплане с близлежащих гор.
5. Lanno Kooh — находится к западу от башни Хебра и к юго-востоку от водопада Хебра. Вам нужно будет переплыть очень холодное озеро, поэтому убедитесь, что у вас есть снаряжение (или еда), чтобы согреться.
6. Мака Рах — На озере Килси, которое находится к югу от бассейна Стурнида, есть пирс. Святыня видна только через трещину в соседней стене. Взорвите камни, чтобы порыв ветра прокатился по воде, а затем следуйте по камням, пока не доберетесь до последнего порыва ветра, который унесет вас вверх ко входу, который позволит вам получить доступ к храму.
7. Mozo Shenno — это на восточной стороне Biron Snowshelf. Вам придется лететь к нему на параплане с ближайшей горы.
8. Каза Токки — это святилище находится в Лабиринте Северного Ломей. Квест в храме называется «Испытание на скале». Самый быстрый способ получить его — спуститься с ближайшей горы на параплане и найти желтую электрическую чучу. Чуть выше их расположения находится вход в храм. Есть сундук, на который нужно претендовать, если вы хотите сделать что-то сложное и пройти лабиринт.
9. Rin Oyaa — «Направление ветра» — Скользите на север от Башни Хебра, скользите на север и следуйте по дороге на земле.
10. Рок Увог — Это место находится к западу от Северной Табанты Сноуфилд.
11. Sha Gehma — вы найдете это в северной части Tabantha Tundra.
12. Шада Нау — это святилище находится к северу от Спота Селми, недалеко от Восточной вершины Хебра.
13. Кому Куомо . Отправляйтесь на Северную вершину Хебра, чтобы найти это святилище. Вы столкнетесь с двумя каменными дверями со снежком рядом. Идея состоит в том, чтобы катить снежок, чтобы он разбил двери — вам нужно создать несколько ледяных столбов, чтобы осуществить это.

Карта святилища башни озера Хилиа (6 святилищ)

Изображение: Нинтендо Лайф

1. Ишто Сох — это к востоку от пиков Давал. Вам нужно будет использовать свой параплан, чтобы лететь к нему.
2. Као Маках — «Металлические двери открывают путь» — На холме над конюшней.
3. Pumaag Nitae — «Небольшое испытание на прочность» — находится между лесом Финра и лесом Пагос.
4. Шае Катха — находится к северу от озера Дракозу, за статуей богини Хилии в Весне мужества. Вам понадобится одна из чешуек Фароша.
5. Shoqa Tatone — Поговорите с Loone на северо-западе Puffer Beach, чтобы начать квест в храме «Guardian Slideshow». Вам нужно будет сфотографировать трех разных Стражей — идущих, летающих и маленьких. Возьмите полученную сферу и поместите ее в насыпь, чтобы открыть святыню.
6. Ya Naga — «Разрушь небеса» — находится в центре острова Хилиа в озере Хилиа. От Озерной башни идите на северо-запад и оттуда прыгайте на параплане. Оказавшись внутри, вам нужно поместить удаленную бомбу на верхнюю часть блока, а затем бросить обычную бомбу в трубу, которая проходит под ним. Взорвите бомбу в трубе, а затем быстро переключитесь на дистанционную бомбу и взорвите ее — она взорвет блоки выше. Затем вы можете подкатить еще одну бомбу, забраться на блок и взорвать его.

Карта святилища башни водно-болотных угодий Ланайру (8 святилищ)

Изображение: Нинтендо Лайф

1. Дага Кик — Начиная с Домена Зора, идите по мосту, идущему на северо-запад. В конце концов вы найдете Завуалированные водопады и нажимную пластину секретного храма. Подплывите к водопаду, используя доспехи Зоры, затем прыгайте на параплане, когда достигнете вершины — затем вы можете нырнуть на тарелку, нажав кнопку атаки.
2. Daka Tuss — «Затонувший совок» — Вы можете легко обнаружить его.
3. Ках Маэль — На острове Тингел вам нужно найти большой камень. Сдвиньте его с помощью Стазиса, чтобы обнажить святыню внизу.
4. Ne’ez Yohma — найти его легко — он находится под тронным залом короля Дорефана во владениях Зоры.
5. Рукко Мааг — Этот храм находится на равнине Самаса, к югу от горы Руто.
6. Шай Йота — Найдите Касс к югу от лагуны Хорон и выполните квест «Повелитель ветра». Затем святилище откроется в лагуне Хорон.
7. Шех Рата — это святилище находится на острове между пиком Кренель и прудом Зело. Сожгите кусты, чтобы войти в него.
8. Soh Kofi — Параплан к северу от башни Ланайру, через воду.

Карта святилища Башни Хирул-Ридж (7 святилищ)

Изображение: Нинтендо Лайф

1. Мааг Но’ра — На склоне к северу от Линдорс Брова есть лагерь Бокоблинов, который может похвастаться высоким вороньим гнездом. Победите врагов, затем поднимитесь на вершину этого гнезда — на ближайшей горе вы увидите камни, которые можно разрушить. Под ними находится святыня.
2. Mijah Rokee — На Washa’s Bluff вам нужно встать на пьедестал без одежды и доспехов и дождаться Кровавой Луны. Затем появится храм.
3. Могг Латан — «Синхронные качели» — этот храм находится прямо на вершине горы Сатори, поэтому убедитесь, что вы готовы немного полазить. Храм находится на южной вершине.
4. Shae Loya — Следуйте по дороге от Hyrule Ridge до Hebra, рядом с Great Bridge Tabantha. Ищите конюшню на мосту Табанта, а затем направляйтесь к высокому холму поблизости.
5. Sheem Dagoze — находится к югу от Hyrule Ridge и к западу от моста Джеддо. Сначала убедитесь, что вы выполнили квест «Два кольца». Вам нужно будет пустить стрелу через два каменных обруча одним выстрелом.
6. Тох Яхса — Направляйтесь к плато Тундра от башни. В его центре вы должны поместить четыре шара в соответствующие по цвету отверстия. Вам нужно будет использовать Stasis, чтобы переместить их.
7. Zalta Wa — Летите от башни на восток и направляйтесь к каньону Разлом Смерти.

Карта храма пограничной башни Табанта (6 храмов)

Изображение: Нинтендо Лайф

1. Ах Ва’кот — «Ветряные мельницы» — К югу от гор Хеабра вы найдете озеро, а также деревню Рито и храм.
2. Барида Нааг — находится к югу от деревни Рито. Убедитесь, что у вас есть зажженный факел, и подождите примерно до 11 утра. Держите факел возле центра светящейся насыпи.
3. Ках Окео — «Путеводитель ветра» — Это святилище скрыто под огромной каменной плитой, поэтому используйте Стазис, чтобы убрать его.
4. Ша Варво — находится к северу от деревни Рито, в перевале Дронока.
5. Тена Косах — «Большое испытание на прочность» — рядом с Великим мостом Табанта, среди разрушенных древних колонн, вы найдете это святилище.
6. Воо Лота — это к западу от деревни Рито в районе, известном как Гнездо славки. После того, как вы победите Божественного Зверя Ва Медоха и найдете всех сестер, вам нужно будет отправиться в Гнездо Славки для музыкального теста. Встаньте в секции, окруженной пятью статуями, и используйте лист Кокоро, чтобы вдуть воздух в камень, соответствующий ноте: один «палец» обозначает красный цвет, два — желтый, три — зеленый, четыре — синий и пять — фиолетовый.

Карта святилища башни пустыни Герудо (12 святилищ)

Изображение: Нинтендо Лайф

1. Дако Тах — находится посреди каменных построек в районе Великих скал. Ночью легче найти.
2. Daqo Chisay — «The Whole Picture» — Это рядом с городом Герудо. Внутри лежит сундук с Thunderblade.
3. Дила Мааг — «Благословение Дилы Мааг» — Скользите от Башни Пустошей на юго-восток, и вы увидите Лабиринт Южного Ломей. Варварская броня — ваша награда за прохождение этого лабиринта.
4. Хава Кот — находится в юго-восточной части карты, внутри Великого Скелета Герудо / Изгнанника Дракона.
5. Джи Но — «В движении» — Идите на восток от Башни Пустошей, и вы увидите это святилище недалеко от дороги.
6. Кей Но — «Сила электричества» — Пройдите по тропинке, которая проходит мимо конюшни Герудо Каньон, и поднимитесь по скалам на юге.
7. Зоопарки Кема — «Загадка с задержкой» — находится к западу от долины Каруса и к северо-западу от руин Западного Герудо. Святыня находится в массивном скелете.
8. Корш О’ху — «Благословение Корша О’ху» — находится в Восточных руинах Герудо, к востоку от Пустоши Палу. Поговорите с Ротаной за пределами города Герудо, чтобы начать квест «Семь героинь» (он даст вам снежные сапоги). Направляйтесь к круглой формации у подножия горы к юго-западу от Башни Пустошей. Там вы увидите статуи семи героинь. У каждой статуи есть символ, который связан с одним из ближайших металлических шаров где-то на них. Поместите шары в соответствующий бассейн, используя руну Магнезис. Последний мяч можно найти в руках третьей статуи слева. Поднимитесь на статус рядом и используйте Магнезис, чтобы переместить мяч. В святилище находится огненное копье.
9. Misae Suma — находится к юго-востоку от города Герудо, где вы найдете большое скальное образование. Чтобы попасть внутрь, вам нужно выполнить квест «Идеальный напиток», который включает в себя вход в город Герудо, переодевшись в женщину. Чтобы доставить лед в Фуросу, не тая, используйте стазис и ударьте по нему, чтобы переместить его — если вы его несете, он растает. Как только вы выполните этот квест, прыгайте на скалу, чтобы открыть храм.
10. Raqa Zunzo — Отправляйтесь к месту сбора песчаных тюленей к югу от города Герудо после того, как победите близлежащего Божественного зверя. Выиграйте испытание песчаного тюленя, чтобы получить шар, который используется для активации святилища — иначе вас не подпустят к нему.
11. Сума Сахма — находится между горой Гранадж и пиком Давал. Скатайте снежок в лужу, затем подождите, пока солнце не пройдет и не бросит тень на ближайшую штуковину.
12. Tho Kayu — находится в дюнах Торума, рядом с мини-боссом Молдуга.

Карта храма Вудленд Тауэр (8 храмов)

Изображение: Нинтендо Лайф

1. Дааг Чока — Пройдите по тропинке от близлежащего храма Кео Рууг. Вы пройдете под полым деревом к Тасё. Поговорите с ним, чтобы активировать квест «Потерянное паломничество». Затем вам нужно следовать за другим Короком, чтобы добраться до храма.
2. Кео Рууг — «Роковые звезды» — вы захотите заняться этим, как только войдете в Лес Корок. Это справа от Master Sword.
3. Кетох Вавай — Этот храм находится в районе под названием Руины Тифло. Вам нужно выполнить квест под названием «Скрытый храм», чтобы открыть его местонахождение. Зажгите факел и найдите жаровни в форме птиц — следуйте в направлении их клювов.
4. Кун Сидадж — Это святилище можно найти, следуя за Короком, расположенным к юго-западу от первого святилища. Это запускает квест в храме «Испытание второго зрения» — используйте руну Магнезис, чтобы найти правильный путь, и поместите Ржавый щит в пасть дерева. Возьмите сундук, который он дает вам в качестве награды, и поместите его в рот другого дерева.
5. Мааг Халан — Рядом с храмом Кео Рууг вы найдете Дамию, которая даст вам квест в храме «Испытание дерева». Сразитесь с врагами, которые стоят на вашем пути и на болоте Мидо.
6. Мирро Шаз — «Закаленная сила» — к северу от небольшого пруда Пико вы найдете этот храм.
7. Монья Тома — «Рисование парабол» — Вы можете увидеть свечение храма, если посмотрите на юго-восток от Башни Хебра.
8. Рона Кахта — Этот находится к востоку от горы Дрена.

---

Это часть нашего пошагового руководства Zelda Breath of the Wild, которое включает все местоположения и карты святынь и помощь с конкретными святынями, включая решение головоломки храма Кео Рууг, решение головоломки святилища Мирро Шаз, решение святыни Ша Варво, святилище Шае Лойя. Решение головоломки, остров Вечерний — как пройти самый сложный квест в храме, а также ответы и решения в храме Ши Ванир и Ши Венат.

Если вы только начинаете, вам будут полезны советы по началу работы и новичкам. У нас также есть руководства BOTW, которые помогут вам с квестом Tarrey Town, как получить такое снаряжение, как Hylian Shield, Master Sword, Green Tunic и Radiant Set, а также советы по лучшим комплектам одежды и доспехов и как найти Каждый предмет в DLC Master Trials.
