Леса из профильной трубы своими руками: Строительные леса из профильных труб: инструкция по изготовлению

admin

Содержание

Изделия из профильной трубы своими руками

Содержание:

  1. Особенности профильной трубы

  2. Как изготовить своими руками конструкцию из профтрубы

  • Строительные леса

  • Качели

  • Стремянка

  • Лестница

  • Ворота

  • Калитка

  • Кровать

  • Лавка/скамейка

  • Беседка


Конструкции из профильной трубы отличаются повышенной износостойкостью и прочностью. С помощью профтрубы можно сделать забор, теплицу, качели и т.д. Так можно сэкономить средства и обеспечить себе комфорт.

Особенности профильной трубы


Профтруба — один из видов металлопроката. Это материал, который при высокой твердости легко поддается обработке даже в бытовых условиях. У профтруб есть свои преимущества и недостатки.  Так, их необходимо учитывать при изготовлении изделий из профильной трубы своими руками.


Преимущества:

  1. Высокая прочность. Благодаря этому качеству конструкции из профтрубы выдерживают значительные нагрузки и не деформируются.

  2. Доступная цена. У профильных труб относительно низкая себестоимость, поэтому их можно приобрести даже при ограниченном бюджете.

  3. Простота обработки и монтажа. Сварка — наиболее распространенный способ, с помощью которого можно соединить две трубы без предварительной подготовки.

  4. Надежность. Многоступенчатая термообработка делает профильные трубы очень крепкими. Конструкции из такого металлопроката получаются безопасными.

  5. Длительный срок службы. При правильном уходе и антикоррозионной защите материал сохраняет свойства в течение многих лет.


Недостатки:

  1. Чтобы самостоятельно собрать из профтруб навес, ворота или калитку, нужно использовать спецоборудование.

  2. Для работы необходима широкая свободная площадь.

  3. У готовых изделий из профильных труб большой вес.

Как изготовить своими руками конструкцию из профтрубы


Профильная труба подходит для изготовления множества нужных и практичных изделий. При наличии определенных навыков и денежных средств справиться с работой достаточно просто.

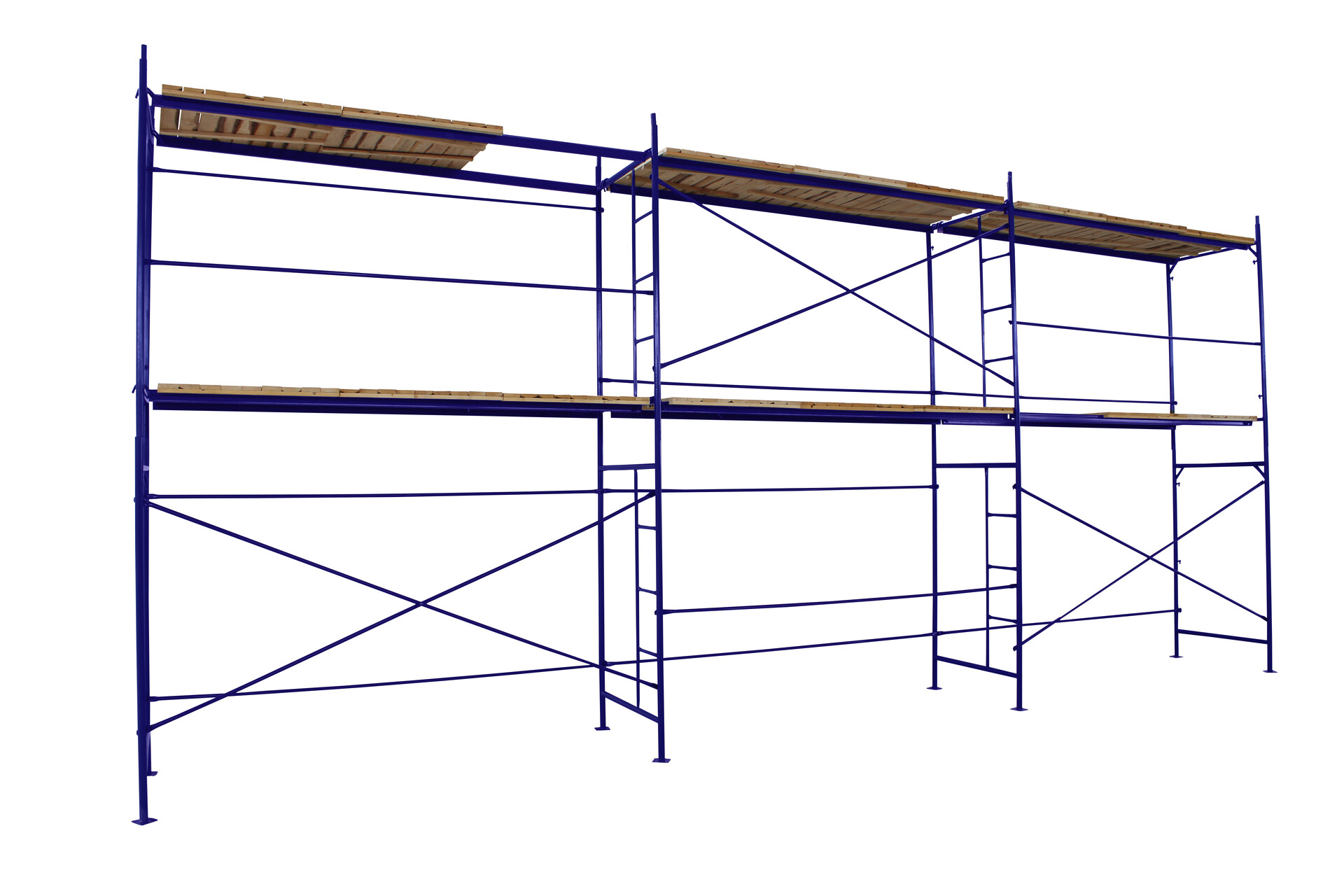

Строительные леса


Для лесов лучше всего подходит обычная сталь. Этот материал упрощает разборку. Когда стройка заканчивается, леса надо демонтировать, поэтому не следует закреплять отдельные элементы конструкции с помощью сварки. Болтовое соединение — оптимальный вариант. Чтобы собрать строительные леса, нужны заготовки с определенным сечением:

  • 15 мм — для распорок;

  • 30 мм — для стойки;

  • 25 мм — соединительные элементы.


Если образцов с такими сечениями нет, можно использовать универсальную профтрубу 20х20. Это немного изменит характеристики готовых лесов, но сохранит их функциональность.


Как сделать строительные леса из профильной трубы:

  1. Сделайте чертеж конструкции или скачайте его из интернета.

  2. Нанесите на материал разметку в соответствии с чертежом.

  3. Нарежьте из труб заготовки необходимого размера.

  4. Отметьте места соединения фрагментов и просверлите отверстия.

  5. Поочередно скрепите заготовки и зафиксируйте их с помощью болтов.

  6. Установите деревянную доску на верхней части лесов.

Качели


Как изготовить качели из профтрубы:

  1. В соответствии с чертежом нарежьте заготовки — одну перекладину и элементы для стоек. Чтобы сделать перемычки, нужно взять трубу меньшего сечения.

  2. Соберите каркас. Сначала сделайте узел, в котором верх опор соединяется с перекладиной. Чтобы соорудить разборные качели, просверлите в трубе отверстия и соедините элементы болтами. Распорки, которые закрепляют саморезами по металлу, помогают повысить прочность углов.

  3. Чтобы сварить качели из профтрубы, возьмите специальный аппарат и болгарку для зачистки швов.

  4. Установите каркас на нужное место. Чтобы забетонировать опоры, выкопайте лунки под стойки и засыпьте углубления 20-тисантиметровым слоем щебенки. Закрепите камнями опоры внутри лунки и залейте их бетоном.

  5. Отметьте на перекладине места для подвижных узлов и просверлите отверстия под анкеры. Зафиксируйте резьбовое соединение контрящей гайкой, которая предотвратит ослабление крепежа.

  6. Соорудите крышу для защиты от осадков и солнца. Для этого из тонкой трубы надо сварить прямоугольную раму. Плоскую крышу лучше закрепить под уклоном, чтобы на ней не скапливался снег или дождевая вода. Более эстетично выглядит полукруглая крыша из согнутых плоских профтруб, к которым легче прикрепить кровельный материал.

  7. Затем сделайте одиночное сиденье или скамейку с полукруглой спинкой. Сначала выгните две дуги для боковых частей каркаса и сварите их перемычками. Потом к четырем углам конструкции приварите петли для цепей.

  8. Прикрепите цепи к проушинам на перекладине. Отрежьте лишние звенья. Затем соедините концы цепей с проушинами на каркасе сиденья, которое надо выставить по уровню. При перекосе длину цепей можно изменить. Для этого добавьте или уберите звенья.


Самодельные качели из профтрубы стоят дешевле заводского аналога. Основная статья расходов — покупка материалов.

Стремянка


Садоводы и владельцы дач часто пользуются стремянкой. Эта лестница должна быть удобной, надежной и безопасной.


Чтобы сделать стремянку из профтрубы, надо подготовить:

  • 2 заготовки длиной 2 м;

  • 2 отрезка длиной 1,5 м;

  • 1 заготовку длиной 3 м;

  • 4 удлиненных болта М12;

  • металлический крюк и пластину.


Как изготовить стремянку из профильной трубы:

  1. Определите размер будущей стремянки и составьте чертеж.

  2. Нанесите разметку на заготовки.

  3. Разрежьте трехметровую заготовку, чтобы сделать ступени и распорки.

  4. Между отрезками длиной 2 м приварите ступени.

  5. Скрепите распорками 1,5-метровые заготовки.

  6. Просверлите на вертикальных стойках отверстия под болты. Рекомендуемое расстояние между отверстиями — 30-40 см.

  7. Вкрутите болты. Их не следует слишком туго затягивать, потому что стремянка должна складываться.

  8. Приварите крюк и пластину из металла к последней ступени таким образом, чтобы можно было цеплять противоположную сторону и фиксировать стремянку в разобранном виде.

Лестницаз>


Как сделать лестницу из профтрубы:

  1. Разметьте рабочую площадку, чтобы выкладывать фрагменты лестницы.

  2. В соответствии с чертежом нанесите разметку на трубу и разрежьте материал на части под углом 45о.

  3. Совместите детали под прямым углом.

  4. Отшлифуйте торцы с помощью болгарки.

  5. Разместите вырезанные детали на рабочей площадке и закрепите их струбцинами.

  6. Сделайте прихватки с помощью сварки.

  7. Еще раз совместите все детали, чтобы проверить, насколько правильно сделана работа.

  8. Начисто сварите трубы сплошным швом.

  9. Обработайте каркас шлифмашиной, чтобы получить ровную и гладкую поверхность.

  10. Приложите две части каркаса и проверьте точность геометрии.

  11. Обезжирьте косоуры и нанесите на них краску.

  12. Закрепите каркас лестницы. Для этого приварите косоуры к арматуре перекрытий или зафиксируйте конструкцию дюбелями.

  13. Прикрепите ступеньки и перила, если это предусмотрено чертежом.


Лестницу можно отделать деревом, стеклом, сталью и т. д. Выбор материала зависит от личных предпочтений и общего стиля интерьера. Когда лестница будет готова, следует убедиться, что она не скрипит.

Ворота


Ворота должны прослужить много лет, поэтому скреплять заготовки нужно с помощью сварки. Применять другие способы не стоит.


Как сделать ворота из профтрубы:

  1. Подготовьте чертеж.

  2. Нанесите на материал разметку и нарежьте заготовки. Для этого можно использовать болгарку.

  3. Установите и забетонируйте опорные стойки.

  4. Сварите заготовки, чтобы сформировать каркас.

  5. Навесьте и зафиксируйте петли.

  6. Наденьте конструкцию на стойки.

  7. Обработайте металл антикоррозионным составом и покрасьте ворота.

  8. Обшейте конструкцию отделочным материалом.

Калитка


Как сделать калитку из профильной трубы своими руками:

  1. Рассчитайте и закупите материалы.

  2. Подготовьте чертеж.

  3. Нанесите на профиль разметку и нарежьте заготовки.

  4. Смонтируйте опоры.

  5. Сварите каркас.

  6. Закрепите навесы.

  7. Загрунтуйте и покрасьте конструкцию.

  8. Обшейте раму профтрубой.

  9. Закрепите декоративные элементы.


Стандартная ширина калитки — 900-1200 мм. Чтобы не ошибиться и сделать точный чертеж, необходимо рассчитывать размер в миллиметрах. Если знать количество исходного материала, то сложностей с рисунком возникнуть не должно.

Кровать


Здесь от подготовки зависит надежность готовой конструкции. Прочность и внешний вид изделия определяет сборка.


Как сделать кровать из профтрубы:

  1. Сначала подготовьте чертеж с подробным изображением всех деталей каркаса, декоративных элементов и фурнитуры. По ширине кровати делятся на односпальные — 0,91 м, двуспальные — 1,37 м, полуторные — 0,99 м. Стандартная длина — 2 м, но для высоких людей такая кровать не подойдет. В таком случае нужно применить правило: длина должна быть на 30 см больше роста человека, который будет спать в постели. Выбирать размеры можно в соответствии со своими потребностями.

  2. В соответствии с чертежом нарежьте профтрубы на заготовки с помощью болгарки, обработайте их и просверлите необходимые отверстия. Срезы надо зашлифовать, чтобы удалить неровности.

  3. Обезжирьте металл ацетоном или другим средством и нанесите покрытие. Этот этап нужен, если части конструкции не будут привариваться друг к другу. Сделанные ранее отверстия предназначены для болтов и саморезов. Обычно для разных частей конструкции применяют отдельные виды сборки и комбинируют сварку с болтовым соединением.

  4. Соберите раму, установите ножки и спинку, зафиксируйте ламели или перекладины. Ножки лучше не приваривать, а прикручивать к внутреннему краю углов рамы.


Наиболее простой способ декоративной отделки металлической кровати — покраска. Также можно обшить кровать деревом или ДСП. Такая мебель подходит для любого интерьера.

Лавка/скамейка


Из профильной трубы можно самостоятельно изготовить простую и удобную лавочку для отдыха. Для прочной и надежной конструкции понадобятся следующие материалы и инструменты:

  • профильная труба;

  • планки из дерева толщиной 3 см;

  • оцинкованные винты М6 или М8 длиной не менее 8 см;

  • гайки и шайбы подходящего диаметра;

  • метизы с полукруглой головкой.


Следует выбирать качественные материалы, которые сохраняют свойства даже при частом и длительном использовании конструкции.


Как самостоятельно сделать лавку:

  1. Нанесите разметку на материал и нарежьте заготовки под правильным углом.

  2. Сварите две прямоугольные опоры друг с другом.

  3. Проверьте углы в местах крепления.

  4. Приварите к опорам две перемычки.

  5. Зачистите шлифмашиной места соединений.

  6. Установите деревянные бруски. Приложите их к конструкции и просверлите отверстия в намеченных местах крепления. Если в процессе появляются заусенцы, их надо счищать.

  7. Прикрепите бруски к конструкции.

  8. Обработайте дерево защитной пропиткой и покройте лаком.

  9. Загрунтуйте металлический каркас и покройте его эмалью.


Когда лак и эмаль высохнут, скамейка будет готова.

Беседка


Для беседки подходит профтруба с квадратным или прямоугольным сечением, которое позволяет при необходимости подогнать нужный размер. Форма профиля обеспечивает прочность и жесткость металла, благодаря чему нагрузка на беседку распределяется равномерно, а сама конструкция получается легкой.


Как сделать аккуратную и стильную беседку:

  1. Купите расходные материалы в соответствии с чертежом.

  2. Болгаркой нарежьте заготовки.

  3. Выложите трубы на ровной поверхности для нижней обвязки.

  4. Сварите заготовки.

  5. Проверьте точность положения и выровняйте конструкцию.

  6. Наметьте точки для вертикальных стоек.

  7. Установите и приварите стойки.

  8. Сделайте верхнюю обвязку стоек.

  9. Смонтируйте обрешетку для скатной крыши.

  10. Уложите кровельный материал и обшейте боковые стенки.


Преимущества конструкций из профтрубы — прочность, долговечность и разнообразие решений. Если соблюдать рекомендации профессионалов, то можно изготовить качественное, полезное и практичное изделие.
