Мебель-траснформер своими руками: схемы, инструкции, фото

Современный мебельный рынок предлагает мебель различных стилей на любой вкус и кошелек. В выставочных павильонах можно найти роскошные, похожие на королевские, кровати,  кресла, комоды, разместить которые возможно в огромном помещении.

Можно найти и более скромные, но выполненные со вкусом нарядные гарнитуры. Есть и совсем простая и дешевая мебель.

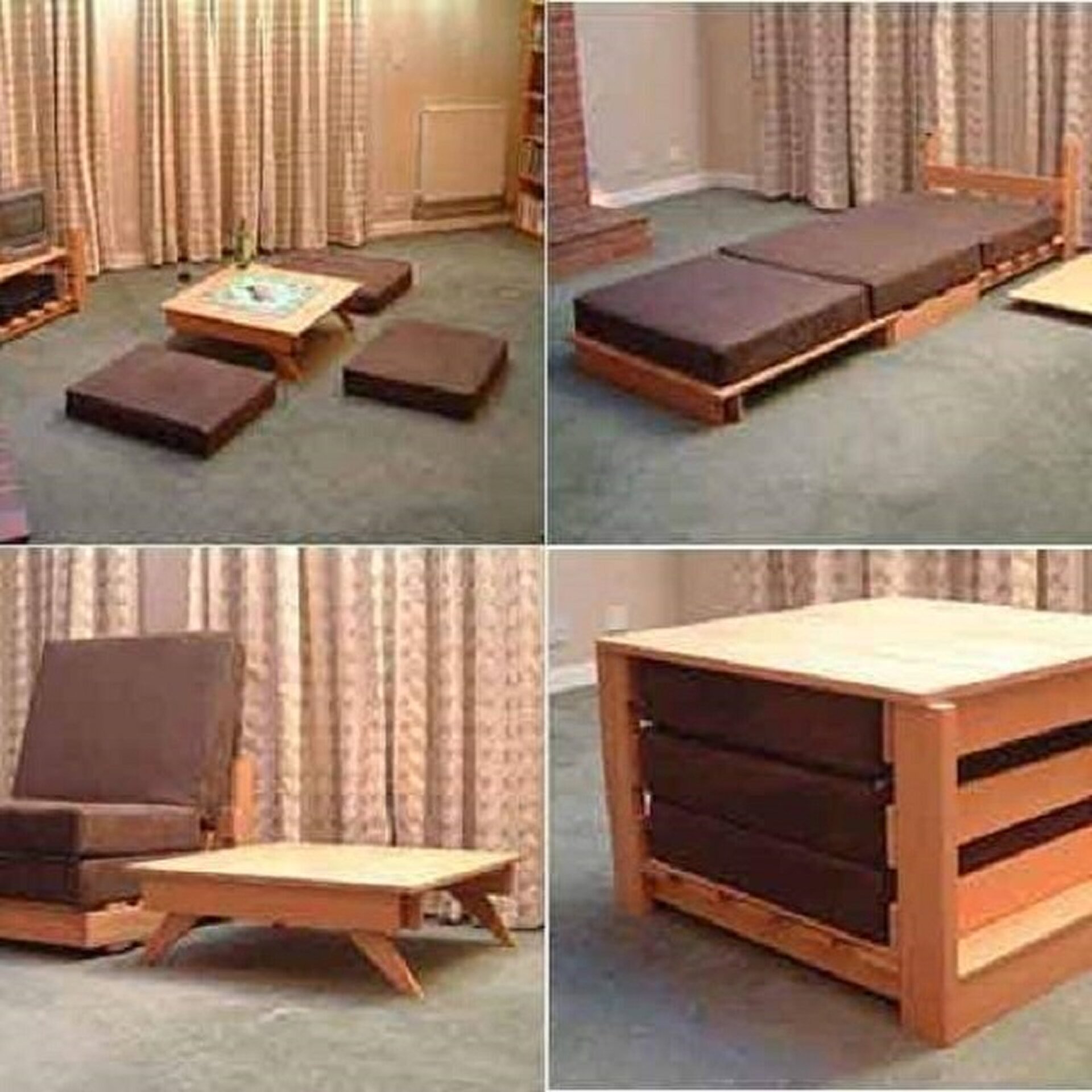

Куб-трансформер может служить тумбочкой, столом с пуфами, креслом и и полноценной кроватью

Особняком находится трансформер, которая демонстрирует предельную компактность, универсальность использования и предельную простоту. Она прекрасно вписывается в помещения, оформленные в стиле минимализма, и позволяет увеличить жизненное пространство, наполнить его воздухом и светом.

Двухспальная кровать в гостиной не займет много места днем и станет удобным спальным местом ночью

Содержание

Определяемся с дизайном и конструкцией

Функциональный трансформер, включающий кровать, диван, стол и пуфики для гостей

Мебель-трансформер –  изобретение, которое широко использовалось в квартирах малой площади, где невозможно было установить «полноценные» диваны, кровати, столы. Таких малогабаритных квартир было великое множество.

Комод легко превращается в компьютерный стол и полочку для принтера

Однако со временем на нее обратили внимание и те, кто имеет достаточно просторные комнаты, но привык к минимализму или хочет максимально наполнить свое жилище светом и воздухом.

Простое и компактное решение — полка под окном, а если понадобится, это обеденный стол со стульями

Трансформеры не только позволяют реализовать эти задачи, но и решают еще один вопрос: оригинальности интерьера и простора для дизайнерской мысли. С помощью такой мебели можно превратить:

• спальню – в гостиную, и – наоборот;
• кровать-шкаф – в уютный диван;
• спальное место – в часть стенового пространства;
• небольшой сундучок, занимающий совсем мало места – в небольшой стол с пуфиком.

Кровать-трансформер удобна в маленьких и в больших помещениях, так как способна превратить комнату в гостиную днем, а в спальню ночью

Простор для различных дизайнерских решений предоставляет использование модульной мебели, как самостоятельного элемента, или вкупе с другими видами трансформационной:

• раскладными;
• выдвижными;
• поднимающимися (откидными).

Трансформер мягкое кресло-кровать в сложенном и разложенном виде

С помощью различных конструкционных решений, в том числе «исчезающих», можно гостиную к вечеру превратить в детскую, а на маленькой кухне «спрятать» обеденный стол после трапезы.

Компьютерный стол-трансформер для работы сидя и стоя

Детскую или кабинет можно оборудовать диваном или полноценным спальным местом, рядом с которым появятся шкафы и полки, собранные из различных модулей.

Детская кровать-трансформер может служить манежем для малыша и комодом или кроватью для подростка, тумбой и полкой

Они будут украшать комнату, выполнять функциональные задачи и придавать особую оригинальность помещению.

Софа-кровать двухъярусная – сильное и компактное решение для маленькой детской

Чертежи мебели трансформера своими руками

Схема шкафа-кровати трансформера

Мебель-трансформер можно заказать в компании, которая занимается ее изготовлением, но если домашний мастер имеет хотя бы небольшой опыт работы со столярным инструментом материалами, которые используют для ее изготовления, он может сам сделать ее своими руками.

Чертежи также можно выполнить самостоятельно или найти в интернете, где предлагаются и мастер-классы по составлению эскизов и чертежей и изготовлению трансформера своими руками.

Чертеж шкафа с встроенной кроватью

При выполнении чертежа необходимо учесть:

• размеры помещения, где предполагается установка мебельного трансформера;
• четкие параметры нового изделия;
• материалы, которые будут использованы, и их свойства;
• место расположения изделия;
• тип трансформера.

При составлении чертежа требуется предельная точность и выверенность размеров изделия.

Схема стола трансформера с размерами

Необходимые материалы

Набор необходимых материалов напрямую будет зависеть от того, на каком виде мебели остановится домашний мастер. Однако, есть перечень, который присутствует при любом выборе.

Необходимые инструменты

Набор необходимых инструментов для изготовления своими руками также будет отличаться, в зависимости от выбранного вида мебели. В общий перечень войдут:

• петли для фасадов;
• металлические или пластмассовые соединительные угольники;
• направляющие для ящиков;
• электродрель с набором сверл;
• струбцины;
• фреза;
• молоток;
• утюг;
• лобзик или ножовка;
• измерительные приборы.

Этот список может меняться, в зависимости от выбранной модели

Процесс изготовления: пошаговая инструкция

Схема простой самодельной подъемной кровати

Чтобы изготовить кровать-трансформер своими руками, нужно двигаться пошагово, не пропуская никаких важных моментов подготовки и выполнения работ.

Начинать нужно с выбора места расположения изделия, после чего можно приступать к изготовлению эскиза, а затем – чертежа.

Очень компактная кровать-трансформер для интерьерных решений в стиле минимализм

После выбора дизайна изделия, уточнения его размеров и составления чертежа, можно приступать к изготовлению. Попробуем сделать кровать – шкаф. Несмотря на кажущуюся сложность, изготовить ее не очень трудно. Главная проблема – большие размеры.

Инструкция

1. Выбирается материал и делаются размеры.

   Детали для будущей кровати

2. Составляется эскиз, выполняется чертеж.
3. Каркас можно использовать от старой кровати или заказать его на мебельной фабрике или в мастерской. Спальное место определяем в размерах 180х200.

   За основу самой кровати можно взять ортопедическое основание и матрас

4. Чтобы осталась одна основа, с нее снимаются ламели.
5. Каркас устанавливается на бруски

   Каркас будем устанавливать на бруски

6. На заготовках шкафа делается разметка под боковые части.

   Размечаем посадочные места под боковины шкафа

7. Стыкуются все части конструкции.

   Стыкуем основание шкафа с его боковыми панелями

8. Фиксируется верхняя панель.
9. Затем конструкция закрепляется на стене.

   Крепим верхнюю панель и закрепляем конструкцию на стене

10. После монтируется каркас кровати с помощью подъемного механизма и пружин.

Схема подъемного механизма и ножки кровати

11. Теперь можно соединить обе части трансформера, вернув ламели на прежнее  место.

    Возвращаем ламели на место для основания матраса

12. Завершающий этап – крепление фасада.

    Устанавливаем фасад в виде импровизированных дверей шкафа

Совет. Не стоит вместо бруса устанавливать основу на стандартные ножки для мебели, потому что они могут не выдержать веса конструкции.

Готовый подъемный механизм сэкономит ваше время и силы при изготовлении кровати-трансформера

Чтобы перевести кровать в горизонтальное положение, нужно установить ручки и воспользоваться ими.

Внимание! Фасад должен быть в сочетании с находящейся в комнате мебелью. Что касается фурнитуры, то ее расположение не имеет существенного значения.

Видео: Шкаф кровать своими руками
