Сделать печь камин с водяным контуром отопления своими руками: схема

Загородный дом сейчас достаточно часто используется не только в теплое время года, но и холодной зимой, а значит, в помещении должно быть тепло. Для этого многие стараются подключить водяной контур к печи или камину, чтобы обеспечить эффективный обогрев жилья. Ведь не в каждом загородном доме предусмотрена централизованная отопительная система. Поэтому и набирают популярность камины с водяным контуром. Использование теплоносителя повышает эффективность отопления, дом лучше прогревается. Это особенно важно при морозе за окном. При этом обеспечивается быстрый нагрев. А благодаря наличию стеклянной дверцы в большинстве таких моделей можно еще и любоваться открытым огнем.

Содержание

• 1 Принцип действия
• 2 Применение
• 3 Преимущества
• 4 Недостатки
• 5 Виды
• 6 Готовые металлические устройства
• 7 Устройства с основанием в виде каминной топки
• 8 Выбор
• 9 Итоги

Принцип действия

Печь с камином и водяным контуром представляет собой камеру (стальную, чугунную), имеющую толщину стенок:

• 4 мм – открытый вариант;
• 6 мм – закрытая модель.

В схеме конструкции присутствует теплообменник, в котором циркулирует несколько десятков литров теплоносителя. От теплообменника отходят трубы, которые отводят воду в отопительную систему, поставляют ее к радиаторам. Чтобы определять температуру теплоносителя, в конструкции могут быть предусмотрены датчики.

Печь-камин с датчиками и водяным контуром отопления

Как правило, доступ воздуха в топку регулируется ручным способом. Устройство может облицовываться различными материалами, благодаря чему можно своими руками сделать привлекательный камин в своем доме. Иногда в конструкции предусматривается варочная панель, позволяющая еще и готовить блюда.

Применение

Очевидно, что применяются печи-камины с водяным отоплением в частных домах. Они характеризуются простотой использования, высоким уровнем безопасности, даже несмотря на то, что в качестве топлива выступают дрова. При этом могут иметь привлекательный внешний вид, улучшающий впечатление от такого устройства.

Привлекательного вида печь-камин

Благодаря всем этим качествам обеспечивается высокий спрос на конструкции, особенно тех, которые имеют варочную плоскость. Они эффективны в тех регионах, где есть проблемы с поставками электроэнергии и отсутствует газоснабжение.

Летом такое устройство может использоваться для подогрева воды для хозяйственных потребностей. А если есть дополнение, может выполнять и отопительно-варочную функцию. Поскольку печи-камины, характеризуются высокой теплоотдачей, они существенно снижают затраты на энергоресурсы.

Печь с варочной поверхностью и духовкой

Преимущества

Можно подытожить все достоинства применения такого отопительного оборудования в домах:

• создается неповторимая уютная атмосфера в доме;
• гарантируется автономность работы;
• дом может прогреваться очень быстро;
• устройство работает от выгодного топлива – от дров;
• предусмотрена возможность совмещения с любым типом отопительных систем;
• относительная доступность.

Как уже упоминалось, в схеме конструкции может присутствовать дополнение, которое позволяет выполнять устройству отопительно-варочные функции. Блюда, приготовленные в таком формате, характеризуются особым вкусом, который явно превосходит вкус пищи, созданной на классических, в нашем понимании сейчас, электрических или газовых поверхностях. Поэтому отопительно-варочная функция – очень выгодное преимущество печей-каминов.

Отопительно-варочная печь

Недостатки

Нельзя не отметить недостатки, которые есть у таких устройств:

• недостаточная автоматизация работы;
• невысокий КПД, если сравнивать с более эффективными отопительными вариантами.

А если своими руками немного усовершенствовать конструкцию, правильно рассчитать длину труб, выбрать материал радиаторов, тогда можно сэкономить почти половину топлива.

Виды

Печи с водяным контуром можно условно разделить на две группы:

1. Готовые устройства с прозрачной топочной дверкой. Предусмотрен теплообменник для подключения к системе отопления.

Готовая печь-камин с декоративной отделкой

2. Устройства с основанием в виде каминной топки. Есть теплообменник водяного контура.

Печь с основанием в виде каминной топки

Оба вида характеризуются индивидуальными особенностями. Рассмотрим каждый вариант подробнее.

Готовые металлические устройства

Такая печь с водяным контуром покупается в готовом к эксплуатации виде. Остается лишь установить ее в нужном месте, после чего подключить к водяному отоплению, провести дымоход.

Готовая печь-камин, выполненная из металла

Если сравнить такую конструкцию с устройством твердотопливного котла, то она имеет очевидное преимущество. Печь не только повышает температуру теплоносителя, но и нагревается сама, а значит, прогревает и помещение. А благодаря наличию в составе прозрачной дверцы будет создаваться ощущения наличия в помещении камина с водяным отоплением.

Есть еще плюсы такой конструкции. Важное преимущество печи с водяным контуром состоит в том, что можно проводить демонтаж, переносить с места на место.

Есть несколько вариантов исполнения таких устройств:

• чугунные;

Чугунные печи-камины серийного производства

• стальные;

Фирменная стальная печь-камин

• с отделкой изразцами.

Печь-камин с отделкой изразцами

Чугунные образцы более долговечны, чем стальные, хорошо удерживают тепло. Последние же более доступные. Камин с водяной рубашкой и отделкой изразцами еще дольше сохраняет тепло, при этом выглядит намного привлекательнее, способен украсить интерьер частного дома. Единственный его недостаток – высокая стоимость, особенно если это брендовое устройство. А изделия от непроверенных производителей не могут дать гарантированную надежность.

Устройства с основанием в виде каминной топки

Внешне такая печь-камин с водяным контуром больше похожа на камин в классическом исполнении, однако по факту это более сложный элемент для отопления, который дает возможность серьезно повысить КПД процесса. Ведь, кроме нагрева теплоносителя водяного отопления, обеспечивается эффективная конвекция воздуха, вызванная технологией и конструкцией корпуса устройства.

Подобные топки встречаются двух типов:

• закрытые;

Печь-камин с закрытой топкой

• открытые.

Камин с открытой топкой

В устройстве имеется теплообменник, позволяющий передать энергию, полученную от топки в процессе сгорания топлива (дров), в отопительную систему с теплоносителем, а значит, и по трубам к радиаторам, которые могут разместиться во всех помещениях дома.

Топка находится в корпусе, выполненном из природного камня или кирпича.

Такая конструкция печи-камина обладает очевидными достоинствами:

1. Привлекательный внешний облик. Устройство очень напоминает классический камин, придающий помещению презентабельности.
2. Топка обходится намного дешевле готового устройства, а сделать кирпичный корпус можно своими руками.
3. Размеры металлической топки практически полностью соответствуют габаритам камина классического образца.

Не обошлось и без недостатков:

• для обустройства таких печей-каминов требуется надежное основание;
• нетранспортабельны – для перемещения даже в соседнюю комнату потребуется разбирать кладку;
• более низкий КПД, чем готовых устройств;
• требуют для размещения довольно много места.

Если заранее учесть эти минусы, эксплуатация печей-каминов не принесет неудобств.

Выбор

Примечание: В первую очередь нужно обратить внимание на важный параметр – мощность. Показатель определяется габаритами устройства (размерами топки). В комплектации готовых вариантов имеется документация, которая поможет разобраться в технических качествах рассматриваемого оборудования.

Ориентироваться при выборе нужно на номинальную мощность. Усредненный показатель – 1 кВт мощности необходимо рассчитывать на 10 м² дома.

Бренд имеет значение. Поскольку печь-камин – опасное устройство, оно требует соответствия определенным стандартам, что может обеспечить в большинстве случаев только проверенный производитель.

Печь-камин длительного горения серийного производства

Среди предложений на рынке можно выделить несколько. Например, «Группа Мета». Печи представлены под брендом «Аква». Их изготовление происходит по немецким технологиям, используются зарубежные материалы, что позволяет на выходе получить надежные модели. Все изделия адаптированы к непростым российским условиям эксплуатации. Корпус является стальным, покрыт краской.

Готовая фирменная печь-камин

Топка выложена шамотным кирпичом, поэтому обеспечена высокая температурная выносливость, сохраняется тепло. В ассортименте есть модели, выполняющие отопительно-варочные функции. Как отмечалось, они не только отапливают дом по трубам, но и позволяют приготовить покушать. Эти возможности реализуются благодаря использованию топлива одного типа и одного устройства.

Серийная печь-камин

Продукция иностранного производства характеризуется надежностью, качеством, привлекательностью. Можно выделить изделия итальянского бренда Edilkamin. Особенность моделей в том, что они могут сочетаться с солнечными батареями. Некоторые устройства имеют в конструкции вертела, позволяющие еще и готовить пищу.

Печи-камины с водяным контуром MBS (Сербия)

Еще один производитель, заслуживающий внимания, – Sky. Устройства характеризуются топками большого размера, что гарантирует повышенную эффективность. Отделка печи выполнена из нержавейки и глазурованных изразцов. Все модели оснащены дополнительными опциями, упрощающими эксплуатацию, улучшающими применение.

Демонстрация этапов самостоятельного изготовления печи-камина с водяным контуром отопления

Итоги

Примечание: Если частный дом или дачу хочется не просто отапливать, но и получать определенное удовольствие, тогда печь-камин может быть удачным выбором. Она позволит совместить эффективность водяного отопления и эстетичность каминного.

А если устройство дополнено варочной поверхностью, тогда оно может помочь и в приготовлении пищи. В итоге можно получить универсальное решение, которое будет создавать тепло, уют, да еще и экономить средства, обеспечивая сниженное потребление топлива.

Розжиг и использование фирменной печи-камина

Печь камин с водяным контуром: как построить?

Теплые помещения являются одним из главных синонимов комфортной жизни в доме. Всевозможные отопительные приборы способны обогревать жилище максимально удобно и безопасно, при этом сохраняя уют и красоту интерьерных решений.

Камин с водяным контуром

Водяной камин или иначе печь камин с водяным контуром отопления является верным способом совмещения тепла, безопасности и красоты в доме.

Подобные камины и печи представляют собой (по техническому устройству) твердотопливные котлы, удачно сочетающие в себе как традиционный каминный дизайн, так и возможность обогревать помещение не только открытым огнем, но и теплом, которое раньше просто потерялось бы через дымоход.

Схема камина

Содержание

Возможности использования камина-печи с водяным контуром

Применяют камин с водяным контуром отопления, как в качестве резервного, так и в качестве основного источника обогрева помещения.

В ситуации, в которой дровяной камин с водяным контуром отопления является главным источником отопления, создается особая схема подключения, в которой проводится не только обогрев дома общей площадью до четырехсот квадратных метров, но также и подогрев воды для каждодневных потребностей или работы системы «теплый пол».

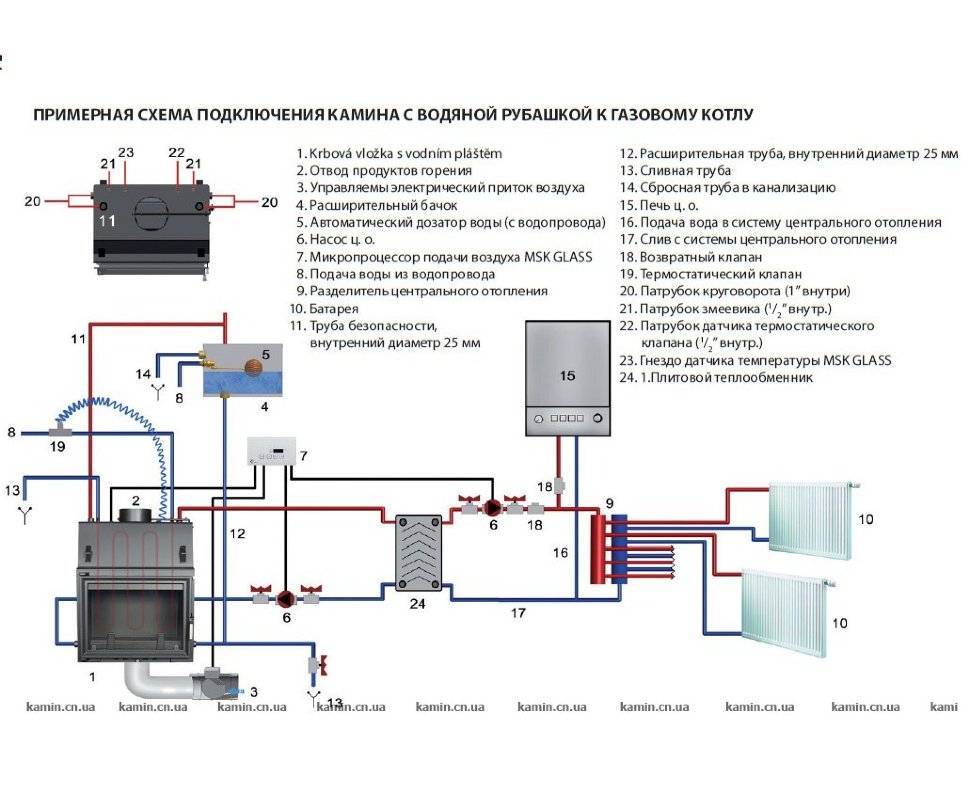

Но зачастую камин с водяной рубашкой подключается к уже функционирующей отопительной системе в виде альтернативного или резервного обогревательного источника. Кстати говоря, во время работы камина основная система отопления дома автоматически отключается электроникой, так как специальные приборы ведут контроль температуры воды в отопительной системе, поэтому не стоит переживать, что топливо будет расходоваться нерационально.

Контур водяной

Любой камин с водяной рубашкой может использоваться и без отопительных задач, что становится актуальным в теплые дни. Однако даже в теплое время года систему можно использовать для подогрева воды, так как потребность в горячей воде летом не отпадает.

Камины с водяным контуром способны одновременно решать группу задач:

• С их помощью будет достигнута серьезная экономия энергетических ресурсов за счет применения тепла, ранее просто вылетавшего в трубу.
• Традиционный внешний вид камина сохраняется, равно как и возможность наблюдать живой огонь, в то же время он выполняет сугубо прагматические задачи по отоплению дома и подогреву воды. То есть, установка данного оборудования позволяет совместить «приятное с полезным». Члены семьи получают возможность проводить время у камина, любуясь живым огнем, а в систему отопления дома подается нагретый теплоноситель, что позволяет создавать комфортные условия во всех помещениях, а не только в комнате, где установлен камин.
• Водяной камин не будет требовать каких-то необычных источников топлива. Чаще всего, встречаются модели, работающие на дровах, но можно приобрести и пеллетный камин с водяным контуром. Такая установка топится прессованными опилками.

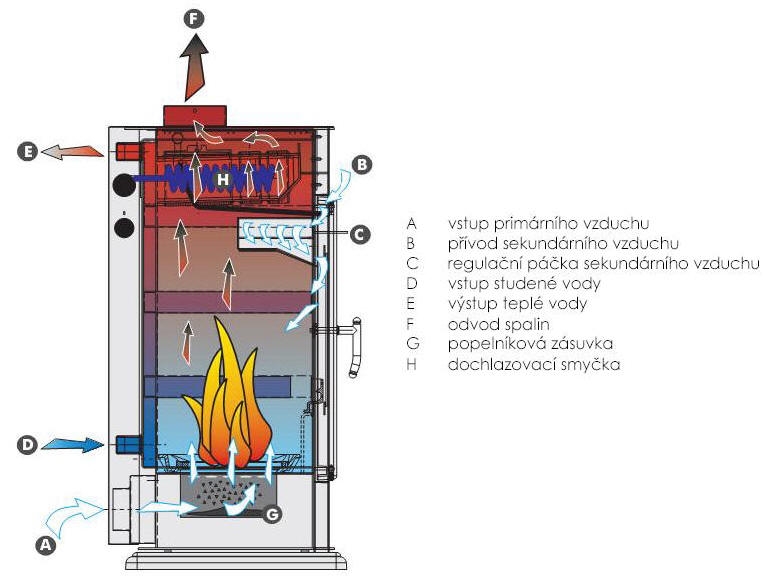

Устройство водяного камина

С технической точки зрения печь камин с водяным контуром отопления представляет собой металлическую топку, где толщина стенок составляет от четырех до шести миллиметров (первый показатель характерен для открытых, а второй — для закрытых каминов).

Фото 1. Водяной камин

Трубки теплообменника располагаются между стенками топки. Чаще всего система теплоносителя содержит порядка сорока литров воды, циркулирующей по трубкам теплообменника и нагревающейся за счет энергии, которая высвобождается во время горения топлива.

Для отвода нагретой воды в отопительную систему, в теплые полы или на бытовые нужды к теплоносителю подключены нужные элементы трубопроводной системы, а также датчики температуры, отвечающие за регулирование подачи воды.

С наружной стороны конструкция дополнена каминным порталом в разнообразном стилевом исполнении, что дает возможность вписывать камин в любой интерьер (см. Декоративные камины в интерьере). Мощность камина управляется в ручном режиме, за счет регулирования воздушного притока в топку.

Преимущества камина водяного типа

Современные камины-печи с водяным контуром предлагают множественные преимущества, в том числе:

• относительно невысокую стоимость водяных каминов в сравнении с прочими типами котлов;
• камины-печи с водяным отоплением имеют совместимость с отопительными системами других типов, которые уже установлены в жилище. Данную установку выгодно использовать в качестве резервного источника отопления в домах, где используются котлы с автоматикой, то есть, работающие на газу, электричестве или дизельном топливе. Твердотопливные котлы в комплекте с печью-камином с водяной рубашкой применять нерационально;
• использование для отопления недорогих и доступных видов топлива;
• система отопления, использующая камин, дает не только возможность обогрева больших помещений, но и сохранения стилевых решений интерьера;
• печь камин с водяным контуром можно установить в разных помещениях, а основным требованием к ним является соблюдение пожаробезопасности. Кроме того, не стоит устанавливать камин в детской комнате;
• не требуется дополнительных затрат электрической энергии, циркуляция энергоносителя производится с помощью естественных процессов физики;
• водяные камины полностью автономны и просты в использовании;
• облицовка камина возможна разнообразными материалами, что гармонично впишет конструкцию в любой интерьер. Так, если обстановка выдержана в классическом стиле, можно украсить камин лепниной из полиуретана. Для комнат, оформленных в стиле кантри, идеальным станет использование кафельной плитки или облицовочного кирпича.

Недостатки камина водяного типа

Несмотря на множество достоинств, есть некоторые вопросы, решение которых не под силу каминам этого типа.

• Отопительные контуры в таких системах не обладают достаточным КПД, и поэтому не рекомендуется использовать камины с водяным контуром в зонах очень холодного климата. В такой ситуации потребуется совмещение нескольких видов систем отопления. В тоже время, даже в случае использования водяного камина лишь как дополнительного фактора обогрева помещения, достигается порядка сорока процентов экономии топлива, которое расходуется для функционирования основной системы.

• Недостаточная автоматизация. Для запуска отопительной системы понадобится разжигать камин. Однако если он выступает в роли дополнительной системы отопления, данный момент некритичен.

Дополнительные преимущества водяных каминов

Фото 2. Водяной камин

Кроме базовых функций, относящихся к отопительным свойствам, водяные камины обладают рядом дополнительных характеристик. Например, если потребитель проявит желание, камин может быть укомплектован грилем из нержавейки, а также набором приспособлений для готовки пищи на гриле.

Такие опции не только дают возможность получать удовольствие от живого огня в одиночку или в семейном кругу, отапливать жилище и согревать воду, но и готовить вкусные блюда. Для желающих наслаждаться огнем в камине, предусматриваются разнообразные решения в виде прозрачных сферических экранов или боковых стеклянных вставок.

Кроме обычных водяных каминов, разработаны камины комбинированного типа, которые, используя тепло дымохода, способны нагревать воздух. Такие камины с воздушным отоплением позволяют достигать более двадцати процентов топливной экономии, по сравнению с обычными каминами.

Как подобрать камин?

Главным параметром при выборе камина, на который стоит обращать внимание, является показатель мощности каминной топки. Этот показатель напрямую зависит от размерности камеры сгорания, поскольку чем больше вмещает топлива чугунная топка, тем выше мощность.

Фото 3. Водяной камин

В техническом паспорте каминной топки обычно указываются три величины: максимальные, номинальные и минимальные параметры мощности. Наиболее приемлема из них номинальная, которая может быть определена экспериментальным путем спустя короткий промежуток времени.

На отопление десяти квадратных метров обычного жилого помещения, имеющего потолки в два с половиной метра, достаточно мощности в один кВт. Держа в уме этот параметр, будет нетрудно рассчитать нужную мощность топки для жилища.

Однако нужно иметь в виду, что слишком интенсивная эксплуатация камина способна значительно сократить время его службы. По этой причине необходимо покупать камин, имеющий запас мощности в десять-пятнадцать процентов от номинала.

Если в планах имеется монтаж каминной системы в жилище, то разумнее проектировать камины, водяные обогревательные системы и котлы еще до начала строительства. Это позволит более рационально распределять в будущем горячую воду и тепло, обеспечит максимально органичный интерьер.

Где купить камин?

Продажей и установкой водяных каминов, а также монтажными работами с отопительными системами занимаются специализированные компании. Обратившись в одну из них, вы рассмотрите разнообразные варианты печей и каминов, в зависимости от особенности помещения, условий эксплуатации и ваших вкусов.

Помимо собственно каминов, вам предложат порталы во всевозможных вариациях (см. Портал для камина своими руками).

Совет! Обратите внимание, что кирпичные камины обычно стоят дороже моделей, произведенных из чугуна или стали.

В заключение отметим, что, перед тем как построить камин с водяным контуром своими руками, реально оцените ваши знания в области отопительных систем. Ошибки в проектировании и строительстве обойдутся очень дорого. Возможно, все же лучше приобрести готовый водяной камин, тогда останется лишь подключить его к общей системе.

Как вам статья?

Алексей Петрович

Задать вопрос

Камин своими руками с водяным контуром

• Потенциальный открытый камин
• Преимущества
• недостатки
• Схемы подключения камина
• Подготовка проекта камина
• Стоковая видеозапись

Просто невозможно было представить себе уютный, заштрихованный домик, где не было бы полноценного источника для обогрева. Сегодня камины снова в моде. При этом они считаются не только отличным обогревателем для дома, но и служат элементом декора. Камин с водяным контуром своими руками – задача не из легких, но для тех мастеров, которые раньше работали с кирпичом, это не должно составить труда. Такие камины представляют собой не что иное, как модели котлов на твердом топливе, сочетающие в себе красивый каминный дизайн и возможность обогрева помещения.

к оглавлению ↑

Потенциальный открытый камин

Камины этого типа могут использоваться как в качестве основного вида отопления, так и в качестве резервного источника тепла. В тех случаях, когда дровяной камин является основным источником отопления жилья, следует вычертить специальную схему подключения.

Обеспечивает не только отопление здания (около 400 кв. м), но и обеспечение жильцов горячей водой для хозяйственных нужд, а также работоспособность системы теплого пола.

Важно! Камины можно подключить к существующей системе отопления в качестве альтернативного источника отопления или в качестве резервного варианта. Более того, во время его работы основная система отопления будет отключаться автоматически, ведь автоматика, которая присутствует в современных котлах, контролирует нагрев воды, и отключается при слишком высоких температурах.

Также камин можно использовать без подключения к основной системе отопления. Это особенно хорошо в теплое время года для элементарного нагрева воды. Такие конструкции могут решить несколько проблем, в том числе следующие:

• Выдающийся внешний вид.
• Энергосбережение.
• Отопление помещений и подогрев воды по необходимости.

к оглавлению ↑

Преимущества

Камин с водяным контуром отопления своими руками наделен рядом преимуществ, среди которых можно выделить следующие:

• Относительно невысокая стоимость строительства по сравнению с традиционными видами котлы.
• Полная совместимость с уже введенными в эксплуатацию системами отопления.
• Топливо для котла доступное и относительно недорогое.
• Встроенная печь – это не только обогрев большой площади, но и стильное решение в дизайне помещения.
• Установка камина с водяным контуром может производиться практически в любом месте, при этом единственным требованием при установке является соблюдение правил пожарной безопасности.
• Камин не требует дополнительных энергозатрат — циркуляция энергоносителя осуществляется с помощью простой физики.

Водяной камин

• очень прост в использовании и полностью автономен.
• Если владелец такой конструкции проявит желание, то камин можно оснастить грилем или другими дополнительными приспособлениями, на которых можно будет приготовить вкусные блюда.

Важно! Дизайн можно облицовывать на свое усмотрение, поэтому есть возможность гармонично вписать его в любое дизайнерское решение.

к оглавлению ↑

недостатки

Как и у любого другого дизайна, у него есть как положительные, так и отрицательные стороны. К сожалению, камины с водяным контуром не стали исключением, и среди их недостатков можно отметить следующие:

• В связи с тем, что отопительные контуры данной конструкции имеют относительно низкий КПД, нет смысла устанавливать их в слишком холодные регионы. В этом случае его необходимо совмещать с несколькими системами отопления.

Важно! Если же он будет использоваться как основной отопительный источник отопления, то КПД достигнет порядка 40%.

• Еще один незначительный минус камина с водяным контуром отопления – отсутствие автоматики. То есть необходимо поджечь его самостоятельно. Но если использовать его как дополнительный источник тепла, то этот фактор перестает быть значимым.

к оглавлению ↑

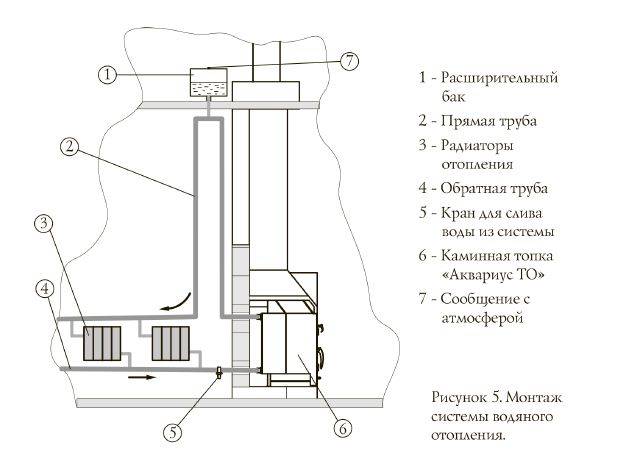

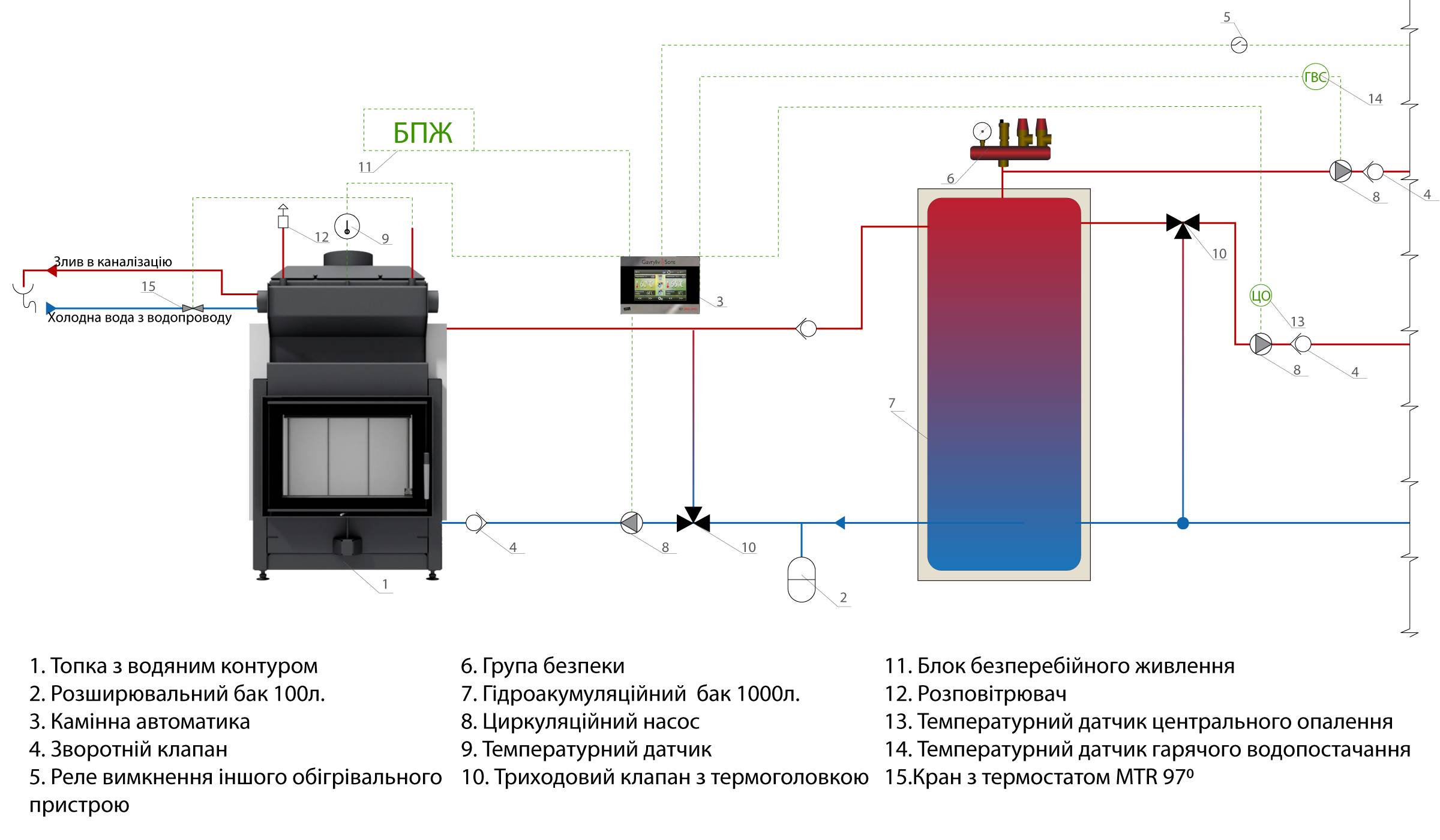

Схемы подключения камина

Произвести монтаж аналогичной конструкции в двухэтажном доме полезной площадью 250 кв. метров необходимо придерживаться следующих правил:

• Конструкцию следует устанавливать внизу, то есть на первом этаже.
• Резервуар для воды должен располагаться в технических помещениях — сюда должно поступать тепло от теплоносителя.
• В баке вода нагревается змеевиком до нужной температуры.
• Нагретая вода подается из водяного бака к радиаторам.
• При достаточной мощности конструкции часть нагретой жидкости можно использовать для хозяйственных нужд.
• Охлажденная жидкость через очистку снова возвращается в бак, нагревается и снова поступает в аккумуляторы. По трубопроводу циркулирует вода, которая предназначена для личного пользования жильцами дома. То есть он тоже периодически нагревается.

Важно! Схема обустройства камина с водяным контуром отопления своими руками в доме с одним этажом существенно не отличается. Отличие заключается в разводке трубопроводов, радиаторов и горячей воды. Хотя особых отличий в установке таких печей нет, некоторые нюансы все же стоит учесть. В основном это связано с расположением и типом расположения расширительного бачка. Из-за него данная конструкция делится на открытый способ подключения и закрытый.

Открытый способ подключения

В такой системе бак устанавливается в самой высокой точке монастыря (на чердаке), и, собственно, туда поступает вода. Затем он самотеком поступает в аккумуляторы.

Важно! Такой камин с водяным контуром отличается простотой монтажа, а также полным отсутствием дополнительных электроприборов.

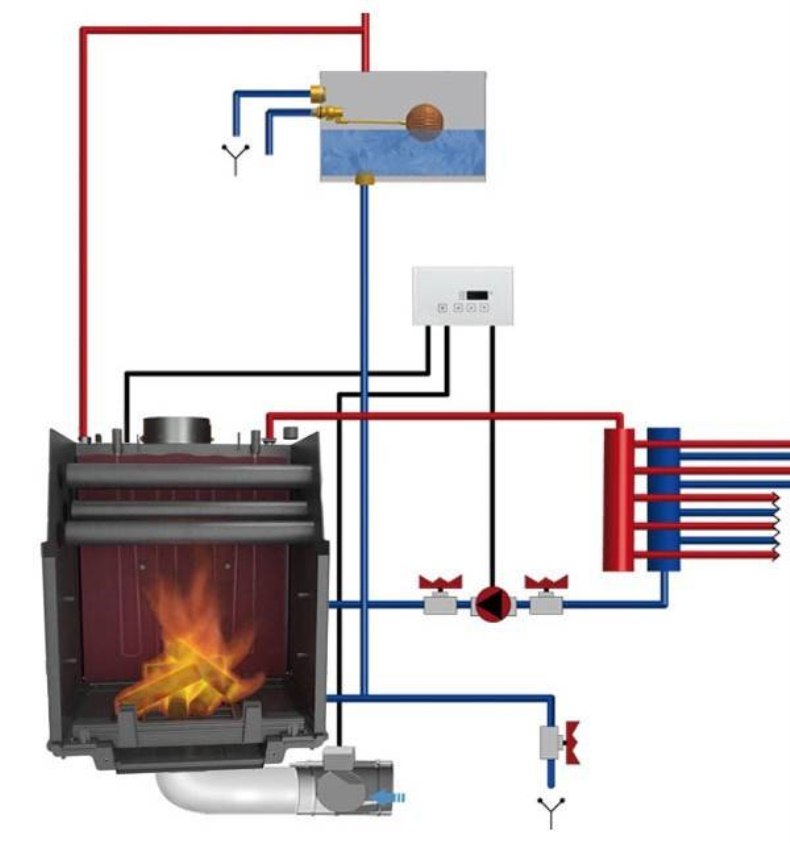

Метод закрытого соединения

В этом варианте жидкость подается в бак не самотеком, а с помощью насоса. Его можно установить где угодно — расстояние и высота не имеют значения. Этот метод имеет ряд преимуществ перед вышеперечисленными:

• Ограничений по площади для обогрева нет. То есть можно отапливать дом площадью более 100 кв.
• Количество радиаторов можно увеличить, при этом эффективность не уменьшится.
• Система не перегревается.

к оглавлению ↑

Подготовка проекта камина

Крайне важно правильно разместить камин, определить его размеры. Как правило, камин с водяным контуром располагают ближе к наружной стене помещения или в углу, так как задняя часть конструкции может перегреваться в процессе эксплуатации. Если его поставить напротив окон или дверей, неизбежно образование сквозняков.

Важные расчеты:

• Что касается размеров, необходимо правильно рассчитать значение. Она должна составлять 1/70 от общей площади комнаты. Например, при размере комнаты 80 кв. м проем топки будет примерно 36 на 52 см. Важными параметрами являются глубина топки и размер дымохода. Например, при площади печного проема 0,4 кв. м, глубина будет где-то 35 см.

Важно! При небольшой глубине топки дым будет валить в помещение. Если слишком большой, тепло будет теряться.

• Длина дымохода не менее 4 м, площадь его на порядок (в 10 раз) меньше. В нашем случае это 0,04 кв.
• Основной материал строительства – кирпич рядовой. В отдельных местах также можно использовать двойной силикат марки М150. Он экономичен и прочен, а также придает красивый внешний вид и аккуратный дизайн.

Важно! Необходимо рассчитать, сколько ее понадобится с учетом брака, половинок и четвертей.

• Для расчета есть заказ — подробная схема кладки каждой из серий в отдельности. Над топкой необходимо уложить кирпич, постепенно сужая дымовую камеру. Между ними делают проход – уступ, препятствующий попаданию искр и дыма из дымохода в помещение.
• Заднюю стенку конструкции необходимо утеплить, соблюдая требования пожарной безопасности. Для этого можно использовать обычный лист металла.

Подготовка и строительство

Для самостоятельного изготовления камина с водяным контуром потребуются:

• Цементный раствор, в состав которого входят: песок просеянный, глина, цемент марки М300 (не ниже). Перед применением песок необходимо просеять от пыли, лишнего мусора.

Важно! Неопытному печнику лучше использовать в работе кембрийскую глину, так как с ней очень легко работать. Обыкновенный можно смело использовать тем, кто имеет опыт работы с ним, в частности, при приготовлении растворов.

• Полукирпичи следует считать твердыми, а 5% от общего количества обязательно уйдет в испорченные.
• Также потребуются металлическая заслонка и арматурные стержни.

Заполнение фундамента:

• Основание камина с фундаментом дома не связано. При этом между основанием камина и поверхностью стены необходимо оставить зазор. Щель между домом и основанием камина засыпается песком. Ширина основания, в отличие от ширины основания, увеличивается примерно на 10 см.
• Для закладки фундамента выкопайте яму глубиной 60 см. На дно укладывается слой гравия, а затем плотно утрамбовывается. Перед заливкой бетона ставится опалубка (она должна возвышаться над поверхностью пола не менее чем на 15 см), обшитая рубероидом (для гидроизоляции). Только после этого фундамент можно заливать бетонным раствором, смешанным в пропорциях: 1 часть цемента и 3 части песка.
• Раствор наливают постепенно в несколько приемов, тщательно разглаживая каждый слой. Верхний слой должен быть примерно на 7 см ниже поверхности пола. После этого его оставляют на неделю в покое до полного высыхания.

Кирпичная кладка камина своими руками

После полного высыхания основания гидроизоляционный слой на него не укладывается. Это можно сделать, используя рубероид в два слоя. Далее готовят раствор из следующих компонентов: глины, просеянного песка и воды. Сначала смачивают глину водой, затем полностью разминают все комочки.

Важно! Если глина получилась жирной, то постепенно всыпать в нее очищенный песок и размешивать раствор, чтобы он перестал прилипать к лопате.

Для устройства арочных каналов в камине с водяным контуром снаружи используются половинки кирпичей своими руками. Чтобы они выглядели гладкими и аккуратными, их нужно отшлифовать.

Важно! Не забывайте: на внутреннюю часть дымохода с шлифованной поверхностью кирпич не кладется, потому что это еще больше будет мешать свободному прохождению через него дыма.

Вот как пошагово сконструировать камин с водяным контуром своими руками:

1. Перед тем, как приступить к кладке, необходимо тщательно откалибровать кирпич по весу и размеру. Затем его чистят и на некоторое время погружают в воду. Это делается для того, чтобы кирпич пропитался влагой, а не вытянулся из раствора.
2. Затем укладывается первый ряд камина, после чего с помощью уровня измеряется ровность кладки (это очень важно).
3. После первого ряда выложите все остальные ряды в соответствии с порядком. Кроме того, каждую из них следует проверить отвесом и строительным уровнем на ровность. Равномерность всей конструкции по диагоналям проверяется веревкой. При укладке сплошных рядом друг с другом используется мастерок, а на внутренней стороне дымохода это делается вручную, чтобы любой камешек, попавший в раствор, можно было обнаружить и сразу удалить.
4. Топку, а также стены с внутренней стороны после кладки тщательно протирают, удаляя при этом излишки раствора. Можно оштукатурить изнутри.
5. Для придания красивого вида своду камина он обработан методом постепенного «напуска». Для временных перемычек делают круговую опалубку. Сама кладка начинается с центральной зоны и продолжается с одной и другой стороны. После полной укладки нескольких рядов перемычки можно снять. Это должно быть сделано.
6. Дымоход выложен строго по вертикали. Поэтому каждый из рядов следует проверять на ровность.
7. В верхней части здания, где дымоход будет выведен наружу, следует подумать о пожарной безопасности. Для этого между дымоходом и кровлей устанавливается заградительный слой из негорючих материалов.

Важно! Весь процесс кладки – это долгий и кропотливый фронт работ. И от того, насколько правильно были проведены все работы, будет зависеть не только внешний вид конструкции, но и ее функциональность.

Отделочные работы

Готовый камин можно облицевать любым понравившимся материалом:

• Самые популярные отделки — натуральный камень и мрамор. Они создают поистине красивый вид, дополняя любой интерьер.
• Хорошо будет смотреться на камине и обычная лепнина, окрашенная в тон пола или стены.
• Печь-камин можно вообще не доделывать, если постараться, а сама кладка выглядит красиво.

к оглавлению ↑

Видеоматериал

Камин с водяным контуром своими руками — Это очень серьезное и ответственное дело. Прежде чем приступить к работе, хорошенько подумайте: если вы сомневаетесь в своих силах и не уверены, что сможете сделать все правильно, то лучше доверить это дело профессионалам.

Электрический камин своими руками — Shealin Ashley

И именно так у нас есть камин! Хорошо, это не было сделано по щелчку пальцев, но я могу сказать, что весь этот проект был, в общем-то, довольно простым! В этом блоге я расскажу вам о каждом этапе процесса и предоставлю как можно больше подробных инструкций, чтобы вы тоже могли построить свой собственный камин, как BA DIYer, которым вы являетесь!

Итак, давайте разобьем его на слои, очень быстро:

1. Дизайн: спланируйте размер, форму и расположение камина.
2. Электричество: Выясните источник питания.
3. Обрамление: построение костей.
4. Гипсокартон: заклейте лентой и замажьте, чтобы он стал гладким!
5. Отделка: Покраска, шлифовка или все, что душе угодно!

Материалы и инструменты

Это все материалы и инструменты, которые мы использовали для нашего проекта. Количества и наиболее конкретные размеры опущены в этом руководстве, потому что ваш дизайн будет отличаться от нашего . После того, как у вас есть планы, найдите время, чтобы подумать, сколько дерева, шурупов, гипсокартона и т. д. вам понадобится для завершения камина, и, как правило, всегда добавляйте еще 10%, чтобы дать вам место для сокращений и ошибок ( Бывает)! Щелкните любой элемент, чтобы получить прямую ссылку.

• 2″x4″ пиломатериалы (у нас получилось около 14 10-футовых досок)
• Шурупы общего назначения 2,5″ (убедитесь, что они подходят для соединения дерева с деревом)
• Шурупы для гипсокартона 2,5″
• Листы огнестойкого гипсокартона 4’x8’ (мы использовали всего 4)
• Шовный герметик
• Металлический уголок с бумажным покрытием
• Бумажная лента для соединения гипсокартона
• Грунтовка для внутренних работ Zinsser
• Маркер и карандаш
• Краска из римской глины
• Рулон бумаги
• Кисть для рисования
• Малярная лента
• 4-дюймовый валик из плотного поролона
• Перчатки
• Маска для лица (пылит)
• Торцовочная пила
• Угломер
• Универсальный нож
• Дрель
• Шлифовальные блоки
• Большая губка
• Нож малярный
• Уровень
• Рулетка
• Искатель шпилек
• Лазерный измеритель
• Быстрый квадрат
• Ножницы по металлу
• Ведро
• Грязевой поддон
• Лопастное сверло

ДИЗАЙН

Хорошо, ребята! Давайте погрузимся! Первым шагом было оценить наше пространство и определить положение нашего нового камина. Мы нашли шпильки (ОБЯЗАТЕЛЬНО) и измерили все, чтобы получить высоту, ширину и глубину нашей конструкции. Поскольку наши потолки сводчатые, мы нашли угол с помощью нашего угломера (да, ха-ха), как показано ниже.

Мы использовали ленту, чтобы отобразить все это на стене, чтобы помочь нам визуализировать все и настроить, пока все не будет в самый раз! Вы можете увидеть несколько вариантов, которые мы рассмотрели ниже, включая наш камин.

ЭЛЕКТРИЧЕСТВО

Следующим шагом было рассмотрение нашего источника питания. В зависимости от выбранной вами каминной топки вы можете использовать существующую розетку для ее питания, но обязательно проконсультируйтесь с профессиональным электриком, чтобы выяснить ваши конкретные потребности. Мы наняли бригаду, чтобы установить новую цепь только для камина, чтобы не брать электричество из других мест в доме и не рисковать замыканием каких-либо выключателей.

КАРКАС

Наш кожух состоит из трех секций: задней, средней и передней, которые отходят от стены наружу. Используйте уровень и быстродействующий угольник, чтобы закрепить все ровно!

• Задняя стенка: две доски высотой до потолка, разделенные прокладками.
• Посередине: четыре доски обрамляют наружную часть камина (на одной линии с задней частью) и место, где будет установлен камин, сверху и снизу укладываются дополнительные доски для фиксации конструкции.
• Передняя часть: точно такая же конструкция, как и средняя, ​​только без прокладок, чтобы «закрыть» конструкцию.

Эти чертежи включают некоторые важные основные размеры и предполагают, что вся древесина была измерена и распилена для соответствия вашему конкретному проекту. Обязательно учитывайте ширину древесины при измерении определенных высот и ширин!

Задняя часть

• Прикрепите прокладки в 3 местах вдоль 2×4 с помощью универсальных винтов. (рис. 1 на чертеже)
• Поместите 2×4 (распорками наружу) на шпильки стены. (рис. 2)
• Прикрепите переднюю панель к распоркам. (рис. 3)

Средняя секция

• Прикрепите распорки к наружным доскам (рис. 4), затем разложите доски на полу в соответствии с вашими размерами: общая ширина кожуха и ширина камина. Мы предлагаем оставить небольшой запас (четверть дюйма сверху и по бокам) для размещения камина.
• Положите сверху горизонтальную доску и прикрепите (рис. 5).
• Прикрепите к днищу две сложенные друг на друга горизонтальные панели 2х4 (рис. 6 и см. вид сбоку). *Примечание: это может показаться странным элементом дизайна, и это так. Мы поняли, что слишком коротко обрезали вертикальную рамку при построении этой секции. К счастью, мы смогли спасти все это, просто добавив эти части на дно, и получилось, что это идеальная высота от земли для нашего камина.

Передняя часть

• Повторите заднюю часть, оставьте только прокладки (рис. 7). Снова включите нижние части, чтобы все были одинаковой высоты (рис. 8).

Сборка

• Добавьте опору к задней части, на которую будет опираться камин. Для нас это означало копирование этих странных сложенных друг на друга нижних частей (рис. 6 и 8) средней и передней секций (две детали 2х4 друг над другом), обрезку до нужной ширины и присоединение к нижней части задней секции. Посмотрите внимательно на пару изображений ниже. По сути, это платформа для размещения каминной топки.
• Совместите среднюю часть с задней частью и соедините вместе в нескольких точках.
• Совместите переднюю часть со средней частью и соедините их в нескольких точках.

Посмотреть замедленную съемку здесь…

Последние штрихи

• Добавьте горизонтальную опорную деталь кожуха, обрезав внутреннюю ширину по размеру и используя карманные отверстия, чтобы закрепить ее на одном уровне с каждой стороной.
• Добавить раздел-заполнитель. Нам нужна была не только возможность вешать вещи в будущем, но и дополнительная опора для гипсокартона в верхней части конструкции. Мы вырезаем несколько досок по размеру и закрепляем их карманными отверстиями. (см. фото справа внизу)

ГИПСОКАРТОН

Далее был гипсокартон! Это захватывающая часть, потому что она, наконец, заполнила пространство и заставила его почувствовать себя настоящим! Мы выбрали огнестойкий материал, потому что он стоил всего на 2 доллара за лист, и мы подумали: «А почему бы не установить нагревательный прибор»?

По нашему опыту, как новичкам, работать с гипсокартоном одновременно легко и сложно. Пока вы не торопитесь (семь раз отмерьте, один раз отрежете), все будет в порядке. Перчатки и наждачная бумага — ваши друзья. О, и маска для всей пыли!



КАК РЕЗАТЬ ГИПСОКАРТОН

1. Отметьте прямую линию на гипсокартоне маркером.
2. Надрежьте верхнюю поверхность (бумажный слой) по линии канцелярским ножом (экзакто-нож).
3. Переверните гипсокартон и, удерживая одну сторону над землей (45 градусов хорошо), надавите на заднюю часть линии, которую вы отметили и прочертили, пока она не сломается пополам.
4. Используйте лезвие, чтобы прорезать другую сторону бумаги.
• Начните снизу и измерьте ширину конструкции, а также отверстие для каминной топки и отметьте его на листе гипсокартона.
• Этот конкретный кусок нужно было вырезать по-другому. Обратите внимание на фото справа внизу: коричневая деталь внизу имеет форму буквы «U» и была вырезана с помощью нашего многофункционального инструмента. Мы не могли разрезать/сломать гипсокартон, как все остальные части. * И чтобы уточнить, коричневая сторона гипсокартона обращена наружу из-за нашей ошибки. Он ничем не отличается от остальных.
• Прикрепите гипсокартон к каркасу 2×4 с помощью шурупов для гипсокартона, раззенковав их настолько, чтобы вы могли заделать отверстие шпаклевкой для получения абсолютно гладкой поверхности.
• Продолжайте склеивать гипсокартон, чтобы покрыть оставшуюся поверхность, стыкуя края вместе для получения плотных швов, включая углы.

ЛЕНТА И ГРЯЗЬ

Пришло время очистить гипсокартон с помощью нашего шовного герметика «грязь» и бумажной ленты. Прежде чем начать, УБЕДИТЕСЬ, что все ваши винты утоплены, а края гипсокартона не имеют больших разрывов или значительной шероховатости. Используйте шлифовальный блок, чтобы сгладить любые области, которые вам нужны. Полный видеоурок чуть ниже.

• Разбавьте шовный герметик с помощью дрели и лопастной насадки в ведре с небольшим количеством воды до консистенции густого йогурта. Я использовал глиняный поддон, чтобы очень легко зачерпнуть шовный герметик ножом.

№

• Нанесите средний слой (не очень толстый и не слишком тонкий) шпаклевки поверх шва.
• Поместите бумажную ленту поверх герметика и слегка прижмите. Вы заметите, что лента имеет небольшой изгиб по длине. Убедитесь, что изгиб идет в стык, а не наружу.
• С помощью малярного ножа надавите и медленно соскребите ленту, выдавливая излишки грязи. Повторяйте это до тех пор, пока сустав не станет абсолютно плоским и гладким.
• Повторите эти шаги по краям, используя ножницы по металлу, чтобы обрезать уголки. Отрежьте уголки 45 градусов для углов.
• В складке мантии согните бумажную ленту вдоль сгиба и прижмите к углу для бесшовной отделки.
• Слегка отшлифуйте шероховатые участки засохшей грязи, чтобы получить свежую и гладкую рабочую поверхность. На этот раз вам не нужно разбавлять шовный герметик. Используя тот же малярный нож, нанесите на всю конструкцию целый слой шпатлевки, чтобы покрыть ленту и создать гладкую прочную поверхность. Дайте ему полностью высохнуть между слоями, чтобы оценить области, которые вам нужно пройти снова.
• Ищите «засветку» на гипсокартоне. Это когда тень отбрасывается со стороны областей, которые не являются полностью ровными и гладкими. Вы можете видеть, где мне нужно было добавить еще один слой грязи и перьев, чтобы сделать все правильно.
• Когда вся грязь высохнет и поверхность станет гладкой, слегка отшлифуйте (наденьте эту маску) шлифовальным блоком, а затем сотрите пыль влажной губкой.

Посмотрите весь процесс с лентой и грязью ниже…

Часть 1

Часть 2

На этом этапе вы можете решить, как бы вы хотели закончить камин, будь то краска, дерево, обшивка и т. д., и продолжить с этого момента. В нашем случае мы нанесли краску Roman Clay, которая сначала требовала хорошего слоя грунтовки. Я использовал 4-дюймовый плотный поролоновый валик, чтобы нарисовать это.

Полное руководство по нанесению римской глины Portola Paints скоро появится!

УСТАНОВКА КАМИНА

Мы сотрудничали с Modern Blaze, онлайн-источником электрических каминов, и выбрали 30-дюймовую электрическую топку Dimplex Revillusion. Он имеет несколько вариантов освещения и настроек нагрева в соответствии с нашими потребностями — мы влюблены! Пламя выглядит очень реалистично благодаря листу акрила, расположенному между искусственными бревнами.

Для окончательной установки следуйте инструкциям в руководстве по эксплуатации вашего камина. (Если вы используете аппаратное подключение, УБЕДИТЕСЬ, что питание отключено)! Как упоминалось выше, мы решили установить совершенно новую схему и закрепить устройство.
