берегоукрепление габионами, шпунтом, береговой линии, работы своими руками, видео, фото

Укрепление берегов относится к категории мероприятий, направленных на защиту от наводнений и эрозии. Берегоукрепительные работы позволяют сделать грунт устойчивым к водной эрозии и вполне могут осуществляться своими руками.

Содержание

• 1 Для чего и в каких случаях осуществляется берегоукрепление
• 2 Варианты укрепления береговой линии пруда и реки
• 3 Как укрепить берег реки бревном лиственницы (видео)
• 4 Как укрепить отвесный берег
• 5 Укрепление берега с помощью шпунта (видео)

Для чего и в каких случаях осуществляется берегоукрепление

Как правило, берегоукрепление реки или пруда объединяет комплекс работ, которые способствуют укреплению береговой линии и помогают защитить прибрежную линию природного или искусственного водоема от подмывов, обвалов и эрозии.

Разрушение берегового склона может быть вызвано течениями и волнами, а так же размывами в результате негативного воздействия ливневых потоков.

Размыв и оседание берегов часто провоцирует обмеление и зарастание, не только самого водохранилища, но и прилегающих территорий. Это подвергает угрозе обрушений все конструкции и сооружения, которые возведены на территории прибрежной зоны. Чтобы предотвратить подобные нежелательные процессы, производится берегоукрепление.

Варианты укрепления береговой линии пруда и реки

Укрепить берег можно несколькими способами и с применением разных материалов, которые отличаются качественными характеристиками, долговечностью и стоимостью:

• укрепляющая система с гибкой конструкцией, представленная решетками в виде оснований для подпорных стенок, что позволяет обеспечивать надежную защиту для проложенных вдоль берега коммуникаций;
• укрепляющая система с применением компонентов растительного характера, включая древесину лиственницы, которая обладает повышенной стойкостью к размоканию и процессам гниения;
• укрепляющая система с жесткой конструкцией в виде стальных или ПВХ-листов, подпорных стенок, цементированного грунта или забетонированных камней.

Перед тем, как выполнять мероприятие, необходимо оценить объём работ и подобрать оптимальный вариант.

Как укрепить берег реки бревном лиственницы (видео)

Берегоукрепление габионами

Работы с габионами отличаются простотой выполнения и экономичностью. Преимущества использования такого материала следующие:

• материал способен эффективно противостоять натиску волны и активным водяным потокам;
• обладает длительным эксплуатационным сроком, превышающим сто лет;
• незначительные затраты на обустройство и возможность при необходимости выполнить демонтаж;
• готовая конструкция отличается экологической чистотой и декоративной привлекательностью.

Выполнить самостоятельно такую конструкцию очень легко, но целесообразно придерживаться следующих несложных правил монтажа:

• габионную конструкцию нужно монтировать на проблемный участок и заполнить натуральным камнем;
• общее количество габионов, а также способ их установки должен быть рассчитан индивидуально и зависит от показателей высоты откоса;
• на заключительной стадии выполняется защитная декоративная отделка посредством заполнения грунтом и семенами растений, которые позволяют укрепить конструкцию.

Максимальная прочность габионной системы достигается через пять лет эксплуатации. За это время прибрежная линия способна стать единым целым с прилегающим ландшафтом.

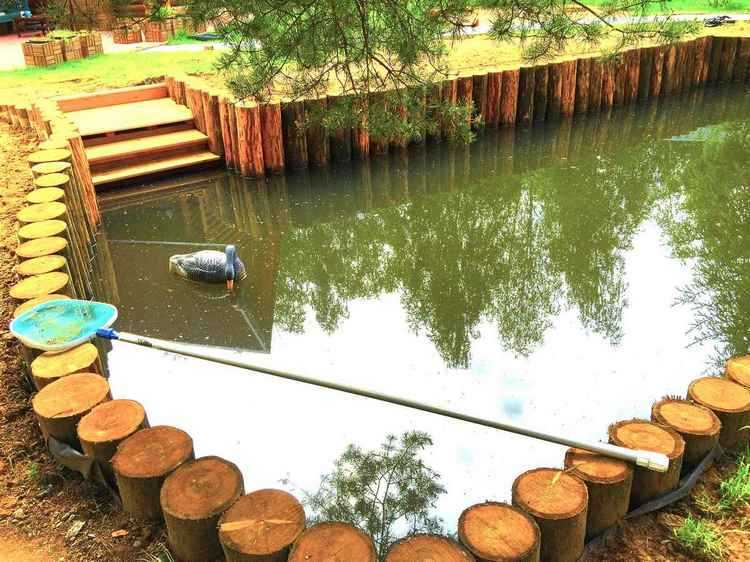

Укрепление береговой линии реки деревянными сваями

Такой метод относится к категории достаточно распространенных способов. Стоимость выполнения монтажа деревянными сваями напрямую будет зависеть от качества и ценности используемой в работе древесины.

К достоинствам способа можно отнести возможность выполнения работ без наличия особых навыков, экологичность материала и достаточно привлекательный внешний вид конструкции. Однако дерево имеет относительно маленький срок эксплуатации, и такое укрепление предполагает большие трудозатраты.

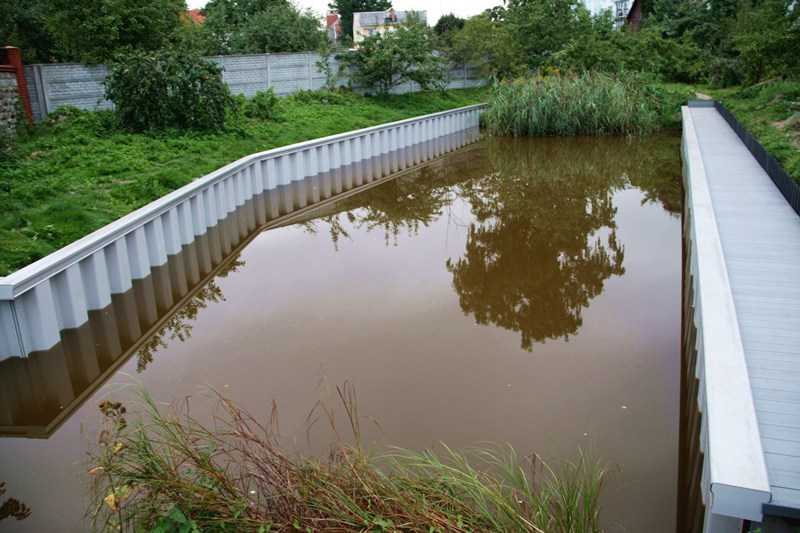

Укрепляем берега с помощью шпунта ПВХ

Укрепить шпунтом на основе пвх можно даже отвесный берег. Такой метод принято считать самым быстровозводимым и наиболее экономически выгодным. Чаще всего применяется на слишком крутых или обрывистых берегах.

Технология выполнения заключается в соединении шпунтовых свай в единую защитную стенку. Установка производится при помощи специальной гидравлической техники, а для надёжности и долговечности сваи максимально крепко фиксируются посредством продольных ребер.

Применение природного камня

Если береговая линия водоема имеет уклон не более 20º, то с целью укрепления может быть использован природный камень в виде гальки, бута или валунов различной формы и размера. Такой материал позволяет придать ландшафту территории привлекательный и неповторимый внешний облик. Особенно выразительно смотрится бут различных размеров и окрашивания.

Чаще всего используется розовый, красный, серый и темный бутовый камень. Перед укладкой нужно произвести ряд подготовительных мероприятий, направленных на создание основы из геотекстиля, геосетки или георешетки.

Самым сложным считается обустройство так называемого «каменного замка», представляющего собой плотную укладку крупных валунов на строго отведенное место в соответствии с формой камня и его цветом. Такое мероприятие осуществляется вручную, что позволяет скорректировать эстетичность внешнего вида. Несмотря на то, что процесс этот очень длительный и трудоёмкий, результатом становится долговечное и максимально привлекательное укрепление.

Как укрепить берег габионами (видео)

Георешетка и армирующая сетка

Применение георешетки является недорогим и надёжным вариантом, особенно если береговая линия оплывает. Отличительная особенность способа представлена возможностью получить очень красивый и индивидуальный внешний вид конструкции, а также удобного, совершенно нескользкого схода к воде и выхода на берег.

Хороший визуальный эффект даёт заполнение ячеек речной или морской галькой, а также мраморной крошкой в виде мозаики. Укрепление берега с использованием армирующей сетки специального кольчужного плетения и галтованного или бутового камня выглядит не менее эффектно, а также отличается необыкновенной надежностью и долговечностью.

Как укрепить берег своими руками с помощью растений

Применение разнообразных биологических объектов и элементов растительного происхождения по урезу воды является одним из наиболее хлопотливых и капризных способов берегоукрепления как естественного пруда, так и искусственного водоёма. Используемые растения:

• быстрорастущая ива легко выдерживает продолжительное подтопление;
• мощная корневая система ясеня устойчива к сильным порывам ветра и низким температурам, поэтому растение хорошо растёт на открытых участках;
• камыш и осока не только помогают укрепить береговую линию, но и предотвращают засорение и обмеление водоёма;
• большое почвозащитное значение имеет ольха, которая обладает берегоукрепляющими и водорегулирующими свойствами;
• широко используется при закреплении склонов и балок лещина, а опавшая листва отлично минерализуются и обогащает почвенные слои;
• с целью улучшения структурных показателей почвы и предотвращения оплывов, широко используется черёмуха;
• дающий обильные корневые отпрыски айлант используется в защите откосов, насыпей и оврагов от осыпания и оплывания.

Хорошего и достаточно быстрого укрепляющего эффекта можно добиться при выращивании таких популярных прибрежных растений, как ирис, вербейник, водная мята и гребенщик или тамариск.

Как укрепить отвесный берег

Именно отвесная береговая линия достаточно часто нуждается в своевременном и грамотно выполненном укреплении, предотвращающем подтопление прилегающей территории и оплывание грунтов в воду водоёма. Аккуратно и надёжно оформить такое береговое укрепление можно не только капитальными вариантами, но и декоративными способами:

• с применением габионно-коробчатых конструкционных систем, выполненных на основе максимально прочной и очень долговечной оцинкованной сетки двойного проволочного скручивания;
• при совмещении габионных систем с укреплением береговой зоны посредством лиственницы или георешетки, срок эксплуатации составляет более восьми десятков лет;
• использование матрацов Ренов виде плоскостных габионные конструкций, изготавливаемых из металлической сетки с двойным кручением и оцинкованным или полимерным покрытием;
• посредством сибирской лиственницы, отличающейся отличной долговечностью и природными свойствами, что не позволяет нарушить экологическую систему водоема;
• шпунтовыми перегородками в виде стальных листов, а также железобетонных конструкций, ПВХ и древесины с высокой несущей способностью.

Достаточно популярно и востребовано на территории нашей страны укрепление береговой линии цементированными грунтами, состоящими из цемента М-300 или М-400, суглинков или лессовидных супесей и воды, тщательно перемешанных и уложенных в деревянную, металлическую или пластиковую опалубку.

Укрепление берега с помощью шпунта (видео)

Берегоукрепление может быть выполнено разными способами, которые напрямую зависят от выбора используемого материала и варианта укладки вдоль линии искусственного или естественного водоема. Вне зависимости от типа материала, применяемого в процессе выполнения работ, укрепление берега способно практическую и эстетическую функции, что позволяет предотвратить размывание грунта и помогает облагородить прилегающую территорию.

Укрепление берега реки, пруда. Берегоукрепление водоемов своими руками

Многие мечтают о доме у реки или о живописном природном водоеме небольших размеров на участке или рядом с ним.

И вдруг ваши мечты сбылись, а вместе с ними появились и проблемы. Размывание грунта течением разрушает кромку берега, которая начинает осыпаться, становится небезопасной.

Водоем  начинает терять форму, заиливается и уже не выглядит так же привлекательно для владельца.

Остается только один вариант решения этой проблемы – укрепление берегов водного сооружения.

Данные работы вполне под силу выполнить своими руками и ничто не будет больше мешать безопасно наслаждаться отдыхом на берегу реки, водоема или озера.

Разнообразие вариантов укрепления берега

Перед началом работ необходимо определиться с вариантом укрепления, используемыми материалами.

Выделяют следующие виды и способы:

• Укрепление противоэрозионной сеткой. Этот материал имеет высокую прочность, обладает гибкостью и незначительным весом. При помощи корней высаженных растений геомат прочно скрепляется с почвой, образуя сплошное армированное полотно.
• При помощи кокосового мата, который состоит из разных по плотности волокон, сплетенных между собой. Этой тканью и проводят укрепление берега пруда, водоема или реки.
• Использование георешетки. Этот способ отличается простотой и повышенной декоративностью. Кроме того спуск к воде будет удобным, а ячейки решетки можно заполнить любой декоративной отсыпкой, которая придаст индивидуальность вашему водоему.
• Применение армирующей сетки и галтованного камня.
• Использование габионов. Достаточно простой способ, представленный сооружением подпорных стенок в виде коробов с камнями. Применяется во многих случаях, а иногда просто незаменим при укреплении оползающего берега.
• Укрепление при помощи растений (деревьями и кустарниками). Экологичный, эстетичный, но в то же время наиболее затратный и сложный способ, ведь он требует хороших знаний о необходимых растениях, которые подбирают в соответствии с условиями среды и особенностями грунта. Поэтому часто этот вариант не рационален.
• Применение таких материалов, как лиственница, дуб и т.д. Это старый и давно известный способ берегоукрепления, который подходит для отвесных берегов. Смотрится он очень оригинально и красиво, а особенные свойства лиственницы позволят сооружению прослужить долгие годы.
• Использование свай (металлических, пластмассовых или бетонных). Это достаточно новый вариант, который подходит для крутых склонов берегов. Похож на предыдущий по своему исполнению.

Проводить укрепление грунта лучше всего на стадии выкопанного котлована, когда хотите создать искусственный водоем.

Укрепление лиственницей

Как укрепить берега своими руками?

В качестве примера можно рассмотреть несколько способов укрепления берега.

Например, при помощи георешетки. Кроме нее понадобятся также щебень, нетканый геотекстиль, Г-образные анкера, бетон (морозостойкий), скребок, лопата, пневмостеплер.

Сначала планируем береговой откос, выравниваем его поверхность, придаем необходимую форму. Чем он более пологий, тем устойчивее будет конструкция. Также такой склон выглядит естественнее.

Расстилаем геотекстиль, предварительно удалив плодородный слой грунта (если он имеется). Проверьте поверхность на ровность и уложите георешетку, натяните ее и закрепите анкерами в шахматном порядке (фиксируется каждый модуль).

Модули скрепляют друг с другом при помощи пневмостеплера, а также их укрепляют общими анкерами.

Ячейки георешетки заполняем смесью грунта, бетона и других добавок. Заполнение лучше проводить вручную, так как использование тяжелой техники для этих целей запрещено.

Для укрепления берегов растениями скорость течения воды не должна превышать 1 м/с при небольшой высоте волны (до 0,25 м). Растения должны иметь мощную разветвленную корневую систему, обладать устойчивостью к затоплению.

Причем в подводной зоне высаживают водные растения (например, водный ирис), а в надводной – древесно-кустарниковые виды (ива, облепиха, тополь черный, аморфа, из травянистых – манник, рогозы, аир, ситник, ирис болотный) и проводят одерновку.

При укреплении габионами сначала изготавливается короб из сетки (металлической, оцинкованной), который уже на месте будет заполняться камнями, размер которых превышает параметры ячеек сетки. Пустой короб крепят по углам при помощи стержней и привязывают к нему следующий.

Для придания прочности можно с лицевой стороны прикрепить деревянную раму. Сама конструкция не разрушается со временем, а только становится крепче за счет ее заполнения почвой и заселения растениями. Этот способ многие считают самым лучшим и надежным.

Габионы не только прекрасно сочетаются с окружающим ландшафтом, но и создают благоприятные условия для разведения рыбы и для роста различных растений.

Стабилизация берегов реки — TrapBag для защиты от наводнений и борьбы с эрозией

Какие существуют методы стабилизации для борьбы с эрозией?

Каменная наброска/жесткая броня

Каменная наброска (разновидность жесткой брони) в течение многих лет использовалась для укрепления береговой линии и берегов рек. Этот метод включает в себя использование крупных природных камней вдоль береговой линии для защиты от эрозии. Как и в случае с волнорезами, каменная наброска может вызвать проблемы в долгосрочной перспективе. Например, может произойти фланговое или размывающее воздействие волн. Каменная насыпь также может быть дорогостоящей.

Биоинженерия

Биоинженерия для стабилизации берегов рек – это использование растительности для укрепления берегов рек и предотвращения эрозии. Естественные деревья и растения имеют глубокую корневую систему, которая удерживает почву на месте и защищает береговую линию от эрозии.

По данным Инженерного корпуса армии США, преимущества биоинженерии заключаются в следующем: «во-первых, корневая система помогает удерживать почву вместе и повышает общую устойчивость берега за счет своей связывающей сетчатой ​​структуры, т. е. способности корней удерживать частицы почвы вместе. Во-вторых, открытая растительность (стебли, стебли, ветки и листва) может увеличивать сопротивление потоку и снижать локальную скорость потока, заставляя поток рассеивать энергию на деформирующее растение, а не на почву. В-третьих, растительность действует как буфер против абразивного воздействия транспортируемых материалов. В-четвертых, близко растущая растительность может вызвать отложение наносов, создавая зоны с низкой скоростью и низким напряжением сдвига вблизи берега, что позволяет отлагаться крупнозернистым наносам. Растительность также часто дешевле, чем большинство структурных методов; это улучшает условия для рыболовства и дикой природы, улучшает качество воды и может защитить культурные/археологические ресурсы».

Биоинженерия также имеет ограничения. Например, растения могут не расти из-за погодных условий или дикой природы.

TrapBag®

Барьерную систему TrapBag® можно использовать для временной, полупостоянной или даже постоянной стабилизации берега реки при заполнении бетоном.

Как построить речную подпорную стенку?

Каменная насыпь или подпорные стены сооружаются вдоль берега, чтобы защитить его от эрозии и поглотить энергию волн. Существует множество методов проектирования каменной наброски, включая метод напряжения сдвига, метод скорости, градацию каменной наброски и фильтр каменной наброски. Каждый из этих методов имеет разные формулы и требования.

Другие типы искусственной облицовки включают габионы и матрасы, мешки и блоки, бетонные матрасы и грунтовый цемент.

Габионы и матрацы

Габионы представляют собой проволочные коробки, которые заполняются камнями и затем укладываются на склонах.

Мешки и блоки

Мешки и блоки могут быть заполнены песком и цементом или грунтом и помогают в проектах по стабилизации в чрезвычайных ситуациях.

Бетонные матрасы

Бетонные матрасы представляют собой бетонные блоки, соединенные либо стальными стержнями, либо стальными тросами.

Почвенный цемент

Почвенный цемент — это бетонные блоки, которые используются вместо камня.

Подпорные стены

Существует три основных типа подпорных стен для стабилизации берегов реки: гравитационные стены, консольные стены и шпунтовые стены.
