3 проекта в чертежах и фото

Современные теплицы из пластиковых труб или труб ПВХ – самый распространенный вариант. Ведь собрать такую конструкцию сможет даже школьник – принцип ее монтажа и демонтажа настолько же прост, как ЛЕГО. Причем в ходе работ не нужен ни сложный инструмент, ни какие-либо дополнительные затраты. А самое главное – в отличие от деревянных, такая теплица (как и парники из труб) практически не подвержена гниению. Да и соорудить ее может даже непрофессионал – все гениальное, как говорится, гениально просто.

Содержание

  • 1 Конструкция #1 – теплица на колышках

  • 2 Конструкция #2 – вариант с коробом в основании

  • 3 Конструкция #3 – металлопластик под поликарбонат

    • 3.1 Этап I. Подготовительные работы

    • 3.2 Этап II. Крепление листов поликарбоната

    • 3.3 Этап III. Изготовление дверей и форточки

    • 3.4 Этап IV. Сборка всей конструкции

    • 3. 5 Этап V. Монтаж покрытия

Конструкция #1 – теплица на колышках

Сделать теплицы своими руками из труб своими руками проще простого. Для этого необходимо всего лишь заготовить необходимые детали и можно приступать к действию:

  • 2 ПВХ трубы 3,5 м (A)
  • 2 ПВХ трубы 3,6 м (B)
  • 5 ПВХ труб 5,58 м (C)
  • 4 ПВХ трубы 0,9 м (D)
  • 4 ПВХ трубы 1,9 м (E)
  • 10 ПВХ труб 0,68 м (F)
  • 2 ПВХ трубы 1,7 м (G)
  • 10 труб по 10 см под шарниры (H)
  • Около 100 зажимов под пленку (I)
  • 30 ПВХ тройников под трубы (J)
  • 4 ПВХ угловых тройника под трубу (K)
  • 8 ПВХ угловых переходов 90 градусов под трубу (L)
  • 10 металлических или деревянных колышек по 30 см (M)
  • Около 100 саморезов по 20 мм (W)
  • ПВХ клей (Z)

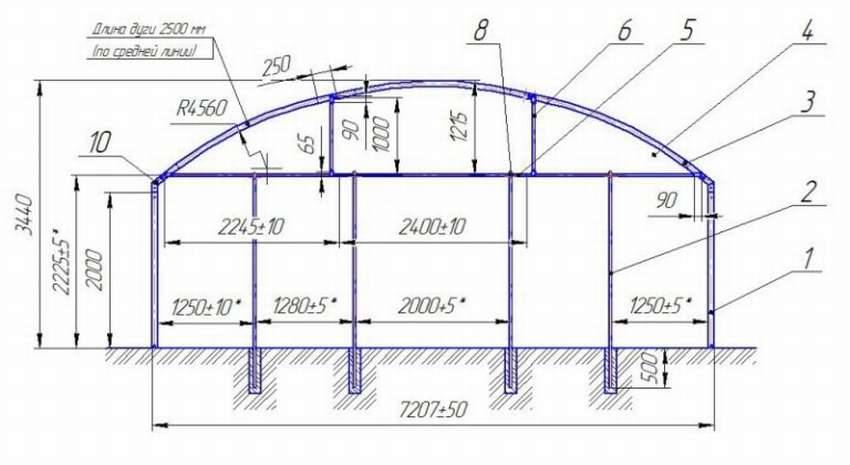

Ниже приведены некоторые чертежи теплицы из профильной трубы:

Итак, первым шагом нужно выровнять поверхность выбранного участка под теплицу и вбить со всех его сторон на глубину 25 см колышки – они будут нужны для того, чтобы ПВХ-дуги не разгибались.

Теперь можно собирать основание согласно чертежу. Так, тройники желательно доработать так, чтобы труба смогла проходить в них насквозь. А фиксировать все тройники можно с помощью саморезов – такая конструкция теплицы из профильной трубы будет разборной. Есть и другой вариант: оставить тройники без изменений и разрезать саму трубу на более мелкие отрезки, посадив все тройники для большей прочности на клей (в центре арок – особенно). Только в таком случае теплица из полипропиленовых труб разборной не получится.

Далее можно устанавливать арки и соединяющие их элементы. После чего изготавливаются двери и окна теплицы по предложенным схемам. Шарниры же делать нужно из двух отрезков ПВХ трубы по 10 см. Причем трубы брать лучше с диаметром 1-1/4″. Остается склеить отрезки между собой и зафиксировать шарнир к раме обычным шурупом.

Все защелки на окно и двери сделать можно из отрезка той же трубы, всего лишь заранее вырезав одну четвертую часть по окружности и сгладив края. Также и необходимые зажимы под пленку сделать можно из трубы.

Завершающий этап в строительстве такой теплицы – покрытие парниковой пленкой. Для того, чтобы она не провисала, стелить ее нужно только в теплую погоду, фиксируя самодельными зажимами по всему периметру. Кроме того, благодаря таким зажимам даже провисшую со временем пленку можно будет легко подтянуть.

Единственные недостатки, которые имеет такая теплица или парник из труб ПВХ – недолговечность покрытия и достаточно слабая теплоизоляция. Вот почему для строительства стационарной теплицы более целесообразно в качестве покрытия брать сотовый поликарбонат – его срок службы не менее 12 лет. Если же в ходе строительства теплицы останутся отрезки ПВХ труб – не беда, из них получаются неплохие стеллажи для рассады.

Конструкция #2 – вариант с коробом в основании

В основании такой теплицы из труб будет короб из досок. А для точного вычисления его размеров нужно замерять диагонали основания и убедиться, что сам короб имеет идеальные прямые углы. К слову, еще в начале сборки теплицы желательно использовать куски арматуры для крепления – их можно будет потом убрать.

Теперь нужно определиться с расстоянием между дугами теплицы. Оно может быть в таком диапазоне: 0,7-1 м. И для монтажа дуг вдоль основания теплицы необходимо вбить куски арматуры по 10 мм таким образом, чтобы над землей еще оставалось около 30 см.

Далее ПВХ трубы режутся на куски и надеваются на арматуру. Концы этих труб следует прикрепить к основанию теплицы шурупами или специальными крепежными элементами. По торцам устанавливаются деревянные рамки с предусмотренными в них форточками и дверями для проветривания. Поверх всей конструкции нужно пропустить еще одну ПВХ трубу и скрепить ее с готовыми дугами пластиковыми стяжками.

Вот и все, каркас теплицы из профильной трубы готов. На него уже можно накидывать пленку, сшив ее между собой и хорошо сварив утюгом. К основанию же пленка крепится традиционным способом – при помощи брусков. Теперь пленкой нужно туго обтянуть все форточки и двери теплицы.

Конструкция #3 – металлопластик под поликарбонат

Теплица из труб не обязательно должна быть только лишь с покрытием из пленки – ее можно сделать и под сотовый поликарбонат. Главное – соблюдать последовательность ее сборки.

Этап I. Подготовительные работы

На выбранном участке земли нужно тщательно выровнять весь грунт. Перед тем, как собирать каркас теплицы из трубы, все торцы нужно закрыть сотовым поликарбонатом, для чего на твердой поверхности строительным ножом нужно по линейке отрезать три листа 2х2,1м. Далее торцевую раму теплицы нужно уложить в горизонтальное положение так, чтобы и форточка, и дверь открывались наверх. На поверхность торца укладывается лист поликарбоната 2х2,1м лицевой стороной вверх (какая из сторон лицевая, можно понять по указаниям на защитной пленке). Саму же защитную пленку с внутренней стороны листа нужно снять. В итоге соты поликарбоната должны оказаться параллельны оси открывания двери и перпендикулярны основанию торца. Теперь лист поликарбоната следует выровнять относительно линии края двери и основания теплицы. Первым листом должны быть полностью закрыты дверь, часть торца и форточка.

Этап II. Крепление листов поликарбоната

Как только лист поликарбоната будет уложен, его можно закреплять саморезами с прессшайбами размером 3,2х25 мм. Все излишки поликарбоната после закрепления следует обрезать строительным ножом по всей дуге торца. После чего можно брать второй лист 2,1х2 м и укладывать его встык с первым таким образом, чтобы лицевая сторона, указанная на защитной пленке, оказалась обращенной кверху. Важно только предварительно снять защитную пленку с внутренней стороны, выровнять сам лист относительно основания торца и закрепить его саморезами.

Этап III. Изготовление дверей и форточки

С помощью линейки и ножа сотовый поликарбонат нужно прорезать по середине рамки двери так, чтобы образовался нахлест при закрывании. А для того, чтобы дверь открывалась лучше, нужно вырезать форточки и выступы шарниров.
Точно также нужно выполнить закрытие поликарбонатом и второго торца.

Этап IV. Сборка всей конструкции

Теперь можно приступать к сборке всей конструкции теплицы. Для этого на предварительно выровненную и утрамбованную поверхность устанавливаются торцы и соединяются с основанием. Дуги устанавливаются на направляющие и соединяются с торцами продольной стяжкой.

После чего уровнем проверяется положение самого каркаса относительно поверхности и его диагонали. Если сборка была выполнена грамотно, каркас можно крепить к земле путем вбивания забивных штырей в отверстия по углам каркаса и во всех местах соединения частей основание. Это необходимо для того, чтобы теплица не могула сдвинуться в процессе эксплуатации.

Этап V. Монтаж покрытия

Когда каркас оказывается готов, можно приступать к монтажу листов поликарбоната. Для этого при помощи рулетки производится замер внешней образующей дуги и по полученном результату, такого же размера отрезается лист сотового поликарбоната с запасом в 10 см. Само количество листов нужно определять исходя из размеров теплицы. Например, для теплицы длиной 4 м понадобятся два листа, а для 6-ти метровой – все три.

На сами дуги лист поликарбоната кладется лицевой стороной вверх так, чтобы край листа выступал на 5 см над торцом. Закреплять уложенный материал нужно саморезами с прессшайбами по образующей поверхности дуги. Аналогичным способом закрывается и противоположная часть каркаса.

Покрытие теплицы установлено, поэтому защитную пленку верхнего слоя поликарбоната можно снять. Осталось только загерметизировать все торцы сотового поликарбоната специальным нейтральным силиконовым герметиком, установить ручки на двери – и теплица из металлопластиковых труб готова к эксплуатации.

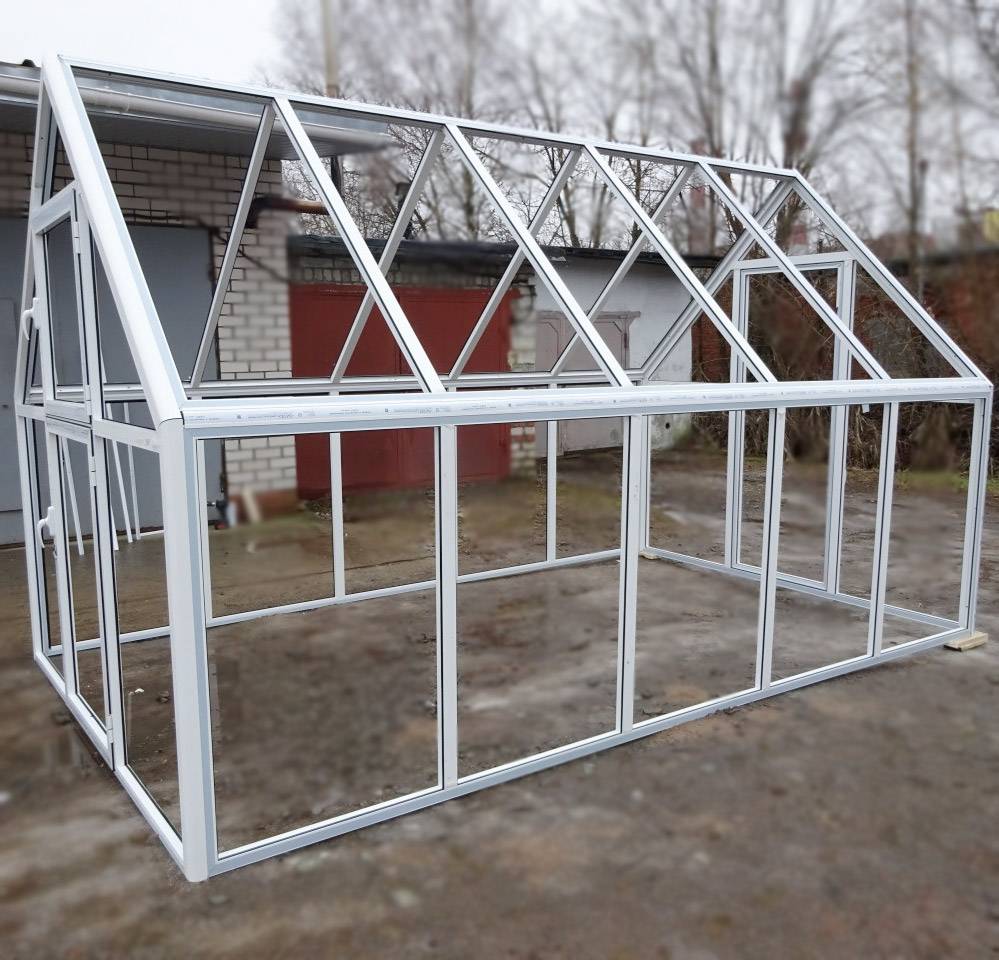

А вообще, идеальный материал для каркаса, с которым получается особо прочная и долговечная теплица – труба оцинкованная, которую можно приобрести в специализированных магазинах. Вот что можно будет сделать из оцинковки:
