Как сделать цоколь на свайном фундаменте, на винтовом, технология монтажа

Свайный фундамент — совокупность свай разного типа, на которые и опирается здание. Сваи выступают над уровнем земли, потому под постройкой образуется открытое пространство.

Это приводит к большим тепловым потерям. Чтобы свести их к минимуму, проводится ряд мероприятий по закрытию межсвайного пространства.

Далее поговорим о том, как сделать цоколь на свайном фундаменте.

Разновидности цоколя

Обустроить цоколь свайного фундамента можно несколькими способами:

• бетонированием;
• кирпичной кладкой;
• сооружением забирки;
• установкой цокольных панелей.

Бетонирование производится методом заливки бетонной смеси в опалубку. Предварительно роется неглубокая траншея.

Можно в подготовленную траншею залить ж/б монолитную ленту, а затем на нее уложить кирпич (какой кирпич лучше для цоколя фундамента). Этот способ хорош тем, что не требует укрепления опалубки над уровнем земли.

Забиркой называется каменная или кирпичная перемычка, которая монтируется между сваями. Так обычно поступают в случае строительства небольших легких построек.

Навесные панели крепятся на обрешетку из досок или металла. Их часто используют в качестве декоративной отделки (как сделать отделку цоколя свайно винтового фундамента) по кирпичной кладке или бетону.

Преимущества навесного цоколя

Если вы задаетесь вопросом, как сделать цоколь на винтовом свайном фундаменте быстро и недорого, обратите внимание на достоинства навесной конструкции (как сделать свайно — винтовой фундамент своими руками):

• экономичность: затраты на монтаж данной конструкции почти в 4 раза ниже по сравнению с монолитом;
• высокая скорость монтажа: два человека в могут произвести полный объем работ за 10-12 часов;
• высокий уровень защиты постройки от сырости: навесные системы вентилируемые, так что в подпольном пространстве плесень в сырую погоду не образуется;
• эстетичность: производители цокольных панелей научились весьма правдоподобно имитировать натуральный камень и дерево.

Особо хочется отметить комбинированные панели — трехслойные конструкции из ОСП плиты, пенополиуретанового утеплителя и декоративного камня.

Последний служит декоративной отделкой. Цветовая гамма наружного слоя довольно обширная.

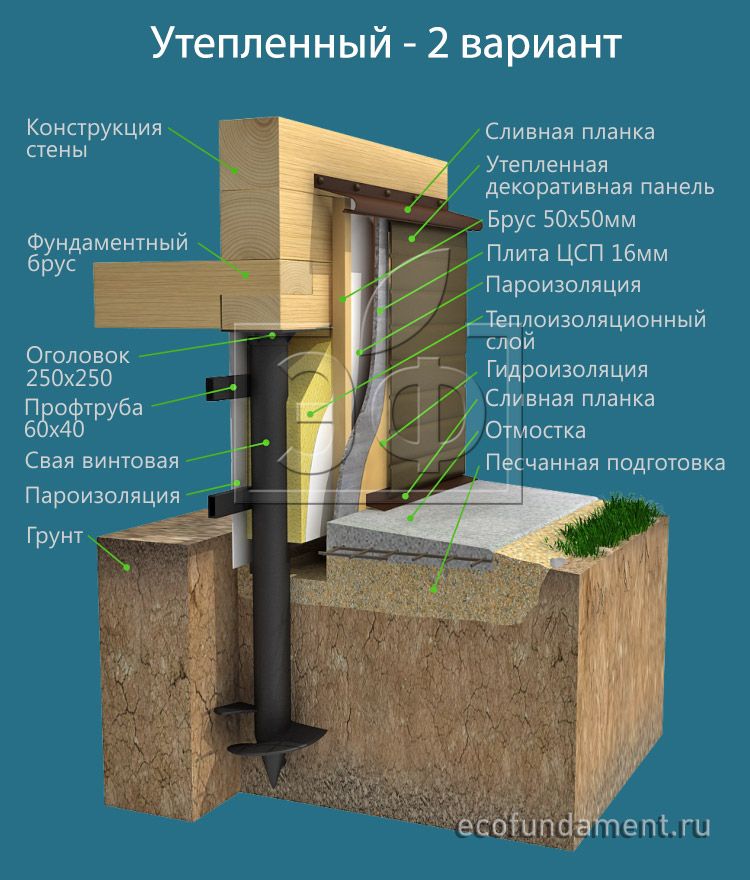

Технология обустройства навесного цоколя

Монтаж цоколя винтового фундамента начинается с гидроизоляции свай и ростверка (что такое гидроизоляция цоколя фундамента). Этот этап пропускать не рекомендуется, независимо от того, из какого материала выполнены элементы фундамента.

Металл необходимо защищать от коррозии, дерево – от гниения. Для обработки применяются соответствующие мастики и антисептики.

Дальше действуют таким образом:

1. На сваи крепятся саморезами или сваркой направляющие – из металла или дерева. Специалисты советуют использовать для этой цели трубу профилированную 40х20х2 либо доску, пропитанную антисептиком.
2. Выполняется песчаная отсыпка по периметру будущего цоколя винтового фундамента. Ее глубина должна быть не менее 40 мм.
3. Навешиваются панели. Если комбинированный панелей нет, производится поэтапная навеска листового материала (асбоцементные плиты, листовой шифер и пр.), утеплителя и декоративного слоя. В качестве теплоизолятора можно использовать пеноплекс, пенополистирол или пенополиуретан (как утеплить цоколь фундамента снаружи и внутри).

На завершающем этапе выполняется сведение углов, монтируются доборные элементы, отливы, капельники и примыкания.

Статья о том, чем отделать цоколь фундамента — обзор материалов.

Видео об отделке цоколя дома на винтовых сваях.

панелями, как сделать, заделать своими руками, видео-инструкция, фото и цена

Одним из наиболее востребованных сегодня видом основания для дома является так называемый свайный фундамент, который подразумевает использование специальных свай, на которых на определенной высоте над землей и возводится строение.

Отделка цоколя свайно винтового фундамента представляет собой определенные мероприятия, которые призваны повысить эстетические свойства строения, но никак не направлены на защиту самого основания.

Фото облицовки свайного фундамента кирпичом

Тем не менее, они весьма важны, если вы хотите придать своему дому красивый, оконченный внешний вид. В данной статье, проиллюстрированной фото, вы узнаете, как сделать цоколь на свайном фундаменте своими руками. Уверены, наша инструкция будет вам весьма полезна.

Содержание

Выбираем натуральный камень

Такой тип строительного и отделочного материала, как натуральный камень, отлично подходит для решения поставленной задачи (см.также статью “Гидроизоляция цоколя фундамента – защитим свой дом”).

Главное, отдать предпочтение действительно прочным камням, таким как:

• гранит;
• лабрадорит;

Совет. А вот от известняковых, хрупких пород камня лучше отказаться, потому что они быстро могут прийти в негодность под влиянием капризов погоды, что негативно скажется на внешнем виде отделки. По тем же причинам не рекомендуется использовать мрамор.

Достоинства и недостатки натурального камня

Если говорить об эксплуатационных свойствах натурального камня, то в первую очередь следует выделить такие положительные характеристики, как:

• долговечность;
• натуральность;
• экологичность;
• разнообразие цветов и фактур;
• высочайшая эстетичность;
• устойчивость к механическим повреждениям;
• устойчивость к влаге и т.д.

Отделка натуральным камнем

Однако, как, впрочем, и у любого другого материала, натуральный камень имеет определенные недостатки, о которых также стоит упомянуть:

• относительно высокая цена;
• достаточно длительный период монтажа;
• относительная сложность по уходу.

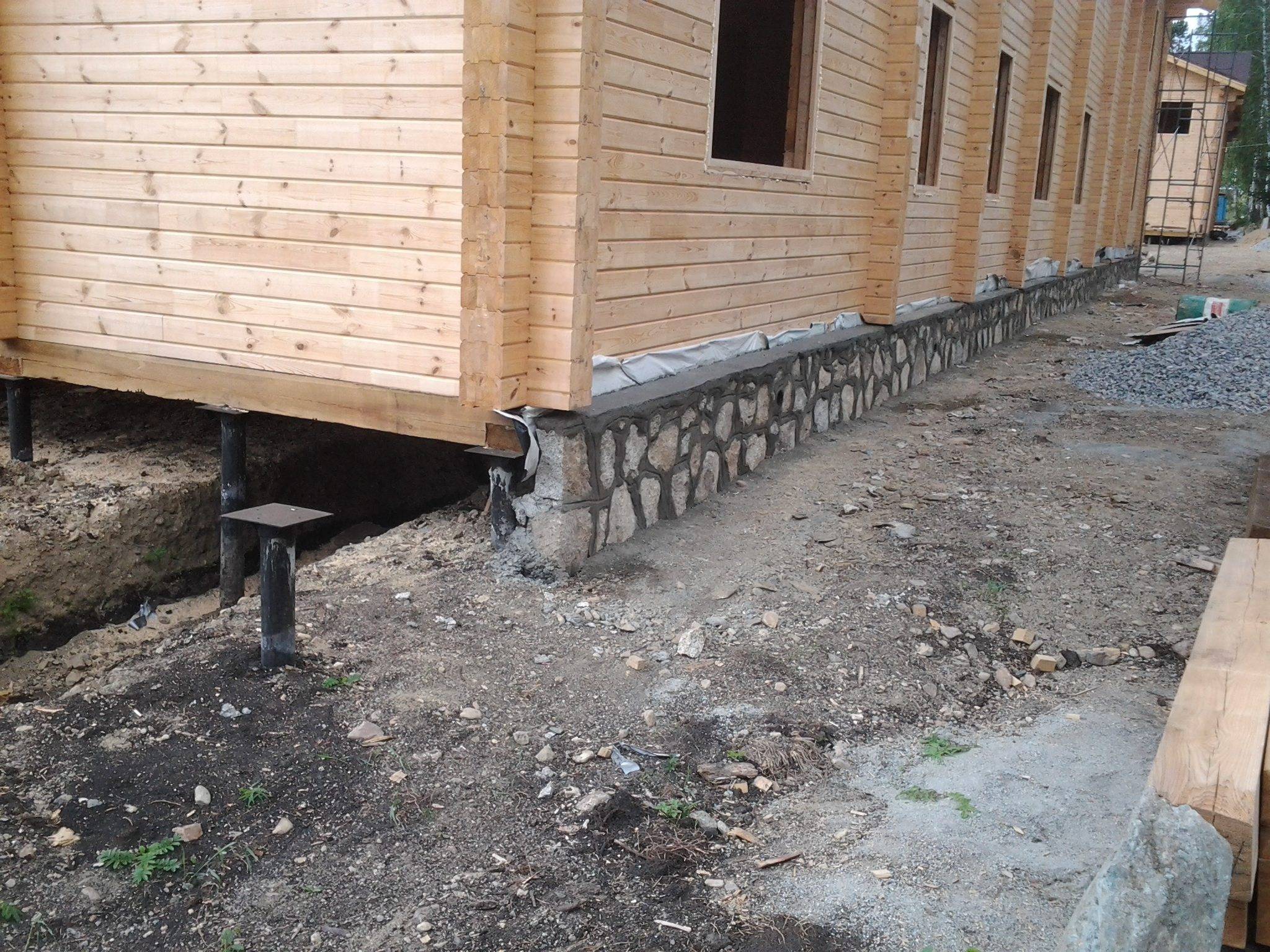

Особенности монтажа

Наиболее простой вариант – выложить между сваями стены толщиной в один кирпич, можно использовать даже битый, половинки, а потом обложить все это подобранным натуральным камнем.

Применение сайдинга для цоколя

Если вас интересует, как заделать цоколь свайного фундамента, рекомендуем использовать такой тип материала, как поливинилхлорид или сайдинг. Данный тип облицовочного материала изготавливается из уникальных, действительно современных полимеров, что положительно сказывается на его эксплуатационных свойствах (узнайте здесь, как и чем закрыть цоколь фундамента свайно-винтового типа).

Это выражается:

• длительном сроке службы;
• устойчивости к износу;
• устойчивости к выгоранию;
• устойчивости к низким температурам;
• простоте и скорости монтажа.

Крепление пластин

Среди прочих достоинств стоит отметить эстетичность, поскольку данный материал может иметь различные оттенки, расцветки, а также фактуру, имитирующую прочие материалы:

• облицовочный кирпич;
• натуральный камень;
• дранку;
• щепу.

Особенности монтажа

Такие панели для цоколя свайного фундамента монтируются на специально подготовленную обрешетку из древесины.

Деревянные направляющие нуждаются в защите

Совет. Чтобы такой цоколь получился долговечным, обрешетку рекомендуется предварительно обработать особым составов, который будет защищать древесину от короедов и прочих насекомых, а также сделает брусы пожаробезопасными.

Если выполнить все работы правильно, без ошибок, то облицовка прослужит вам не менее пятидесяти лет, сохраняя свой непревзойденный внешний вид.

Оригинальная и неповторимая мозаичная штукатурка

Также довольно распространена отделка цоколя свайного фундамента мозаичной штукатуркой – это особый современный отделочный материал, которому характерны не только декоративные, но и защитные свойства.

Один из цветовых вариантов мозаичной штукатурки

Мозаичная штукатурка производится из акриловой смолы, в которую добавляются специальные наполнители, в частности – особая окрашенная крошка. Среди основных достоинств данного материала особо выделяется устойчивость к влаге – мозаика практически не впитывает влагу.

Также мозаичная штукатурка абсолютно не требовательная к уходу – любое загрязнение смывается обычной водой.

Навесной цоколь

Данный тип отделки считается по праву наиболее востребованным, практичным и эффективным.

Этот метод обладает массой положительных преимуществ, среди которых стоит особо выделить несколько.

1. Доступность – обустройство такого цоколя обойдется в три раза дешевле, чем обустройство традиционного ленточного фундамента.
2. Простота монтажа и быстрота выполнения всех работ – как показывает практика, если работают два человека, то на обустройство навесного цоколя постройки площадью шесть на восемь метров уйдет не более двух рабочих дней.
3. Эффективная защита от влаги и качественная вентиляция – такой тип цоколя гарантирует хорошую вентиляцию пространства под домом, что позволит избежать образования и распространения плесени.
4. Эстетичность – разнообразие уникальных материалов позволит вам создать облицовку, точно имитирующую натуральный камень, дерево и т. д.

Как это делается

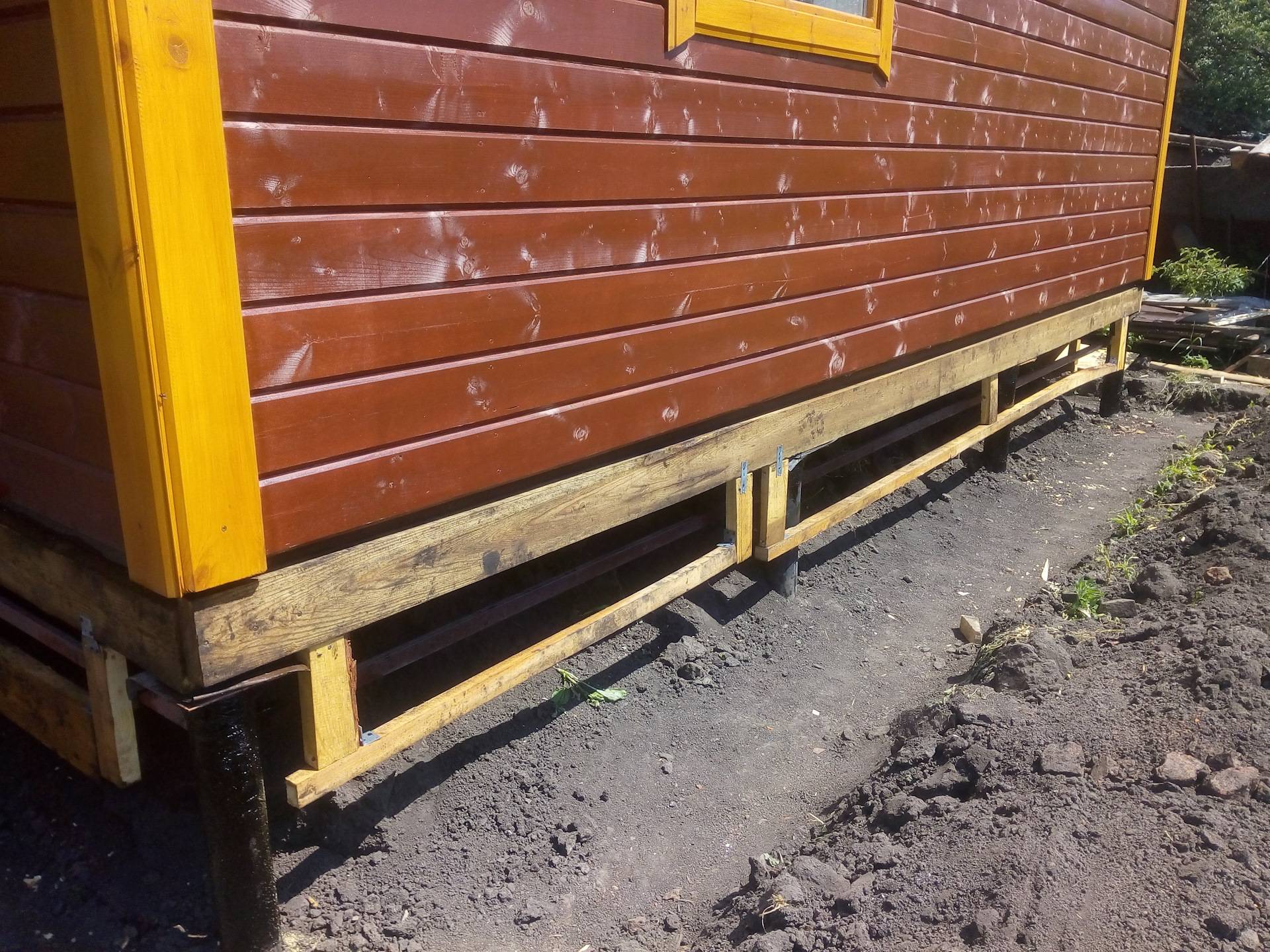

Инструкция по его обустройству предполагает закрепление на сваях посредством саморезов направляющего профиля или деревянного бруса.

Совет. Оптимальный материал – пропитанная антисептиком доска или же профилированная труба с габаритами  40 на 20 на 2.

Создание навесного цоколя

На эти материалы крепится любой листовой материал, а уже на него крепится финишная отделка, в том числе отливы.

Оптимальным вариантом листового материала станут такие изделия, как:

• листовой шифер;
• асбестоцементные плиты;
• теплоизоляционные фасадные плиты.

Перед тем, как выполнять монтаж выбранного материала, рекомендуется выполнить в местах будущего соприкосновения обшивки с грунтом подсыпку песком – толщина подсыпки может колебаться от сорока до семидесяти сантиметров.

В завершение

Свайный фундамент обладает массой преимуществ по сравнению с традиционным ленточным и главное из них – это экономичность при том же уровне надежности (узнайте также как утеплить цоколь фундамента).

Конечный результат

И если раньше считалось, что он не слишком эстетичный, то сегодня существует масса вариантов облицовки свайного фундамента современными и долговечными материалами. Какой именно тип облицовки выбрать – решать вам!

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Как сделать цоколь вокруг дома своими руками: виды и материалы, технология

Конструктивно цоколь является одним из важнейших элементов любого дома. С его помощью фундамент отделяют от стен первого этажа, тем самым защищая здание от проникновения холода и влаги. Для этого поверхность соединения стен здания с цоколем дополнительно защищают тепло- и гидроизоляционными материалами. Правильно сделанный цоколь/цоколь обеспечит долговечность постройки и придаст ей некую оригинальность.

Содержание

1. Классификация цоколя
2. Особенности конструкции и материалы для возведения цоколя
3. Утепление и гидроизоляция цоколя
4. Гидроизоляция
5. Утепление
6. Наружная отделка

Классификация цоколя

Тип цоколя зависит от тип и материал фундамента

Серьезные задачи возлагаются на цокольный пояс, обеспечивающий бесперебойную работу здания и комфорт пребывания в нем жильцов. Поэтому, прежде чем строить цоколь вокруг дома, застройщику необходимо ознакомиться с существующими конструкциями и их основными характеристиками.

Для частного домостроения подходят следующие типы подвала:

• вровень со стеной;
• падение;
• динамик.

Наиболее эффективным является проседающий цоколь, заглубленные стены которого менее подвержены механическим повреждениям и не боятся стекания воды по вертикальным стенам здания. Это наиболее экономичная конструкция (толщина стен минимальна), не требующая обустройства отливов и применения отделочных материалов.

Выступающий цоколь возводится, когда в проекте здания предусмотрен утепленный цоколь или встроенный гараж. При этом за счет толстых внешних стен, выступающих за общую линию фасада, в доме хорошо сохраняется тепло. Однако такая конструкция потребует от вас обустройства надежной гидроизоляции и установки водостоков по всему периметру здания.

Цоколь, наружная поверхность которого находится в одной плоскости с наружными стенами здания, возводят редко. Причина в том, что гидроизоляция не защищена от внешних атмосферных воздействий и видна на поверхности наружных стен. Без дополнительной облицовки этих поверхностей отделочными досками внешний вид здания оставляет желать лучшего.

Особенности конструкции и материалы для устройства цоколя

Цоколь кирпичный на ленточных фундаментах

Конструктивно строение цокольного пояса определяется типом основания фундамента и зависит от материалов, которые применялись при его возведении. На ленточном фундаменте конструкция цокольного пояса может быть:

• монолитная, заливаемая бетоном вместе с фундаментом;
• из бетонных фундаментных плит, уложенных поверх основания;
• в виде сплошной стены из красного кирпича, возведенной на поверхности фундамента.

Забивка свайного фундамента

Если здание будет возводиться на свайном/столбчатом фундаменте, цоколь может быть:

• навесной — для конструкции предварительно потребуется установить металлический каркас (каркас) на который лист будет крепиться утеплитель и облицовочный материал;
• в виде мелкозаглубленного ленточного цоколя с кирпичной кладкой, уложенной по периметру всего дома;
• в виде стены (подхвата) между сваями (столбами), которая будет перекрывать черновой пол дома.

Цоколь-цоколь – самый простой вид цокольного пояса, который устраивают между фундаментными столбами. При этом высота стены должна быть не менее 0,5 м. Как правило, его возводят из того же материала, что и столбы (кирпич, дерево, бетон и т. д.), а затем штукатурят раствором. Сделать такой подвал своими руками не составит труда даже неопытному застройщику.

Как правило, засыпка заглубляется в землю примерно на 25-50 см. При этом не будет лишней песчаной подушки глубиной не менее 15 см. Деревянные детали, которые будут зарыты в землю, необходимо просмолить – это предотвратит их гниение.

Толщина пломбы определяется в зависимости от используемого материала. Для железобетона она составляет 10-12 см, для бутовой кладки – не менее 10 см. Кирпичная кладка должна иметь толщину не менее половины кирпича.

При строительстве дома на пучинистых грунтах с использованием столбчатого фундамента опорной поверхностью для основания цоколя является:

железобетонный ростверк — для домов из кирпича или мелкоблочного;

обвязка деревянная из бруса и бревен — для деревянных домов.

При устройстве монолитного основания нельзя опирать его непосредственно на пучинистый грунт. Между землей и цоколем оставляют 10-15 см свободного пространства, которое затем засыпают непористым грунтом или прячут за декоративной отделкой.

Утепление и гидроизоляция цокольного этажа

Гидроизоляция и утепление цокольного этажа

Фундаментный пояс является одним из наиболее уязвимых элементов строящегося здания. На него возложены функции защиты дома от воздействия влаги и холода, поэтому особое внимание уделяется вопросам гидроизоляции и утепления.

Гидроизоляция

Для гидроизоляции цоколя применяются рулонные и обмазочные материалы. Основным преимуществом рулонов является их низкая цена и быстрый монтаж. К тому же они недолговечны и легко поддаются механическим воздействиям. Эти материалы нельзя использовать в местах, где примыкают коммуникации.

Рулонная гидроизоляция бывает двух видов:

• оклеечная — при укладке на поверхность фундамента сначала требуется нанесение на монолит битумной мастики, а затем ее прижимают и разглаживают;
• свариваемая — представляет собой полотно из полиэстера или стекловолокна с прослойкой из специальной мастики.

Перед монтажом обкладочных и облицовочных материалов поверхности фундамента и основания необходимо тщательно очистить от пыли и грязи.

Из обмазочных материалов чаще всего применяют специальные мастики (битумные, полимерные и их комбинации), цементные покрытия и вяжущие штукатурки. Все эти материалы наносятся на фундаментные и цокольные поверхности кистью или валиком. Стекловолокно, которое армирует первый слой нанесенной мастики, придает им повышенную прочность. Смазочные покрытия также недолговечны и требуют дополнительной защиты от механических повреждений.

Для гидроизоляции цоколя из кирпича традиционно применяют также битумную смазку и рубероид. Используя битумную смазку, которую необходимо наносить в несколько слоев, необходимо строго соблюдать температурный режим. Если он перегреется, гидроизоляционное покрытие будет некачественным. Покрывать им поверхность кирпичного основания рубероидом нужно не менее чем в 4-5 слоев.

Оклеивание еврорубероидом Пропитка Обработка основания/цоколя гидроизоляционной краской

Инъекционные и проникающие составы, которые в последнее время стали применяться в строительстве, лишены всех вышеперечисленных недостатков.

• На влажный бетон наносится состав, который, прореагировав с водой, превращается в кристаллы, проникающие в поры основания на глубину до 25 см. В этом случае бетон становится водонепроницаемым.
• Жидкость для инъекционного проникновения закачивают во все поры и щели фундаментов и оснований, выполненных из бетона, бутового камня и кирпича. Этот процесс является довольно дорогим и очень трудоемким; требует привлечения опытных мастеров.

При использовании для кладки цокольного пояса полнотелого красного кирпича наружные гидроизоляционные работы не требуются — на его поверхность в процессе изготовления наносится гидроизоляционный слой.

Утепление

Для утепления цокольного пояса чаще всего используют экструдированный пенополистирол. Характеризуется высокими показателями прочности, влаго-, морозо- и кислотостойкости. Выпускается в виде плит толщиной от 3 до 10 см. Эти плиты приклеиваются к поверхности фундамента клеевым раствором, а затем укрепляются специальными дюбелями.

Существенным недостатком этого материала является его горючесть. После завершения монтажа поверхность основания необходимо обработать негорючим материалом.

Наружная отделка

По завершении гидроизоляции и утепления цоколя переходят к наружным отделочным работам. В качестве отделочных материалов использованы:

• плитка керамогранитная;
• камни искусственные или природные;
• цокольный сайдинг;

9профнастил 0007;

• штукатурка декоративная и др.

Камень акриловый полимерный Клинкерная плитка Декоративный бетонный камень Плитка фасадная полимерпесчаная Гибкий камень

Облицовка цокольного пояса загородного дома, помимо декоративного эффекта, выполняет функцию защиты всего здания от воздействие различных негативных факторов (атмосферных, механических и др. ). К выбору отделочных материалов нужно подходить ответственно, не перекладывая эту ответственность на безответственных наемных работников.

Пример использования винтовой сваи с цементным раствором

С CHANCE® у вас есть возможность взять под контроль свои проекты. Благодаря бесплатному программному обеспечению для проектирования, нужным инструментам установки и поддержке местных дистрибьюторов у нас есть ресурсы, необходимые для решения любых задач, с которыми вы можете столкнуться.

Задача принята: опора пешеходного моста, способная выдержать нагрузку 20 000 фунтов транспортного средства. Спецификации проекта требовали, чтобы опора была построена на высоте 24 фута над существующими железнодорожными путями за сборной стеной из больших модульных блоков; с подводом коммуникаций. Была ли наша команда обескуражена этими условиями? Нет. С винтовыми сваями CHANCE мы могли бы взять дело в свои руки , используя изобилие ресурсов для выполнения работы.

Вот некоторые из эксклюзивных ресурсов CHANCE, которые мы использовали для успешного завершения этого сложного проекта:

1. ХелиКАП®

Бурение грунта на этой строительной площадке показало мягкую засыпку в верхних 12 футах и ​​слои булыжника, плотность которых сильно различалась. Вооружившись этими данными, группа инженеров ввела данные о почве участка в программное обеспечение HeliCAP v3.0 Helical Capacity Design.

HeliCAP — это бесплатный ресурс для всех, кто занимается проектированием фундаментов с использованием винтовых свай или анкеров CHANCE. Программное обеспечение выполняет мощные расчеты с использованием параметров грунта на площадке, помогая инженерам проектировать фундаменты, оттяжки, грунтовые гвозди и тяжелые оттяжки.

Используя HeliCAP, инженеры определили глубину и крутящий момент, необходимые для установки сваи, рассчитывая, что глубина установки составит 40 футов, чтобы развить осевую нагрузку на сжатие 137 тысяч фунтов.

2. Универсальное предложение продуктов

Поскольку этот проект должен был учитывать сжимающие нагрузки, упомянутые ранее, а также боковые и ветровые нагрузки, с которыми сталкиваются мосты, инженеры выбрали комбинированные сваи CHANCE, которые состоят из ведущей секции квадратного ствола, за которой следуют удлинения трубчатого ствола, соединенные литым переходом. Квадратные направляющие секции шахты были идеальным выбором для преодоления булыжников и валунов без необходимости предварительного бурения. Удлинители вала трубы обеспечивают устойчивость вала в мягких насыпных грунтах. Ствол с малым смещением и более высокое отношение диаметра спирали к диаметру вала повышают эффективность крутящего момента, что приводит к сопоставимой грузоподъемности с круглой стволовой сваей большего диаметра, но ее легче устанавливать при наличии препятствий.

В этом случае передняя секция квадратного вала была установлена ​​с колонной цементного раствора диаметром 6 дюймов вокруг вала для дополнительной прочности, как поперечной, так и на сжатие. Винтовая свая CHANCE, установленная с колонной цементного раствора, известна как спиральная микросвая.

После установки ведущей секции литой переход был добавлен перед установкой удлинителей вала трубы. Эти удлинения делают фундамент менее восприимчивым к изгибу, обеспечивают большую боковую способность и большую допустимую нагрузку по моменту, чем материал квадратного вала.

Благодаря широкому ассортименту винтовых свай CHANCE, инженеры смогли решить свои задачи по установке, используя лучшую технологию для конкретного применения.

«Из-за поперечных нагрузок в области насыпи в устое и слоя булыжника в почве ниже, который требовал спиральной выдвижной микросваи SS200, это было идеальное место для перехода от материала квадратного ствола SS200 2” к RS4500.337 Материал вала трубы с наружным диаметром 4-½ дюйма», — сказал Брэд Салливан из Structural Anchor Supply, дистрибьютора CHANCE, предоставившего материал для винтовой сваи для этого проекта.

3. Сертифицированные установщики

Компания Atlas Foundation Company была сертифицированным установщиком CHANCE для фундамента моста. Команды, устанавливающие продукты CHANCE, проходят как онлайн, так и личное обучение, чтобы убедиться, что они понимают инструменты, методы и устранение неполадок в любой ситуации установки. Atlas специализируется на фундаментах глубокого заложения и работает на Среднем Западе с 1968 года. Узнайте, как стать сертифицированным установщиком CHANCE, что даст вам преимущество в виде качественного обучения и возможности предложить гарантию на продукт, что обеспечит спокойствие каждому покупателю.

Узнайте, как стать сертифицированным установщиком CHANCE

4. Инструменты для установки

Установка заняла 14 дней, включая испытания и сварку. 14 цементированных комбинированных свай SS220/RS4500.337 были установлены с помощью динамометрической головки 18 K на экскаваторе Cat 311. Винтовые сваи обеспечили прочные опоры в тесной зоне установки с ограниченным доступом. Точность, с которой установлены винтовые сваи, позволила бригаде избежать как воздушных коммуникаций, так и подземных канализационных линий, проходящих через площадку.
