Биокамин своими руками для квартиры: преимущества и недостатки, принцип действия и как сделать в домашних условиях

Живой огонь в очаге – умиротворяющее и завораживающее зрелище. Камин в доме создаёт уютную атмосферу, дарит тепло, придаёт интерьеру особый стиль. Однако в условиях городской квартиры установка камина традиционной конструкции невозможна по техническим условиям. Идеальный вариант решения проблемы – биокамин, сделанный своими руками. Для его изготовления понадобится минимум расходных материалов и навыков работы инструментом, поэтому с задачей справится даже начинающий домашний мастер.

Содержание

  • 1 Что такое биокамин, и как он работает

  • 2 Виды домашних биокаминов

  • 3 Преимущества и недостатки

  • 4 Пошаговая инструкция по изготовлению

    • 4.1 Настольный

    • 4.2 Напольный

    • 4.3 Настенный

    • 4.4 Видео: как сделать биокамин для квартиры

  • 5 Как сделать топливный блок с горелкой

  • 6 Критерии выбора топлива

    • 6. 1 Самодельное биотопливо

  • 7 Рекомендации по безопасной эксплуатации биокаминов

Что такое биокамин, и как он работает

Приставка «био» в наименовании данной технической конструкции означает, что для её работы используется особое топливо. Основу биотоплива составляет смесь этанола с другими компонентами. В процессе горения этанол не выделяет дыма и золы, поэтому для установки биокамина не требуется монтаж дымохода.

Первый биокамин представил миру итальянский инженер Д. Лучифора в 1977 году. Он предложил пользоваться спиртом в качестве горючего для каминов, что даёт возможность упростить конструкцию очага.

Биокамин служит прекрасным украшением интерьера и создаёт атмосферу тепла и уюта

Устройство любого биокамина предельно простое и состоит из следующих элементов:

  1. Топливный бак. Ёмкость из металла, способного выдерживать температуру горения. Объём бака от 60 мл до 5 л, в зависимости от вида биокамина и его размера.
  2. Горелка. Элемент, в котором непосредственно происходит горение пламени. Основное требование к горелке – наличие заслонки, которая в любой момент можно загасить пламя, ограничив доступ кислорода.
  3. Корпус. Открытый или закрытый, разнообразных форм.
  4. Защитный экран. Устанавливается вокруг горелки с одной, двух или четырёх сторон. Модели небольшого размера допустимо использовать без защитных экранов.

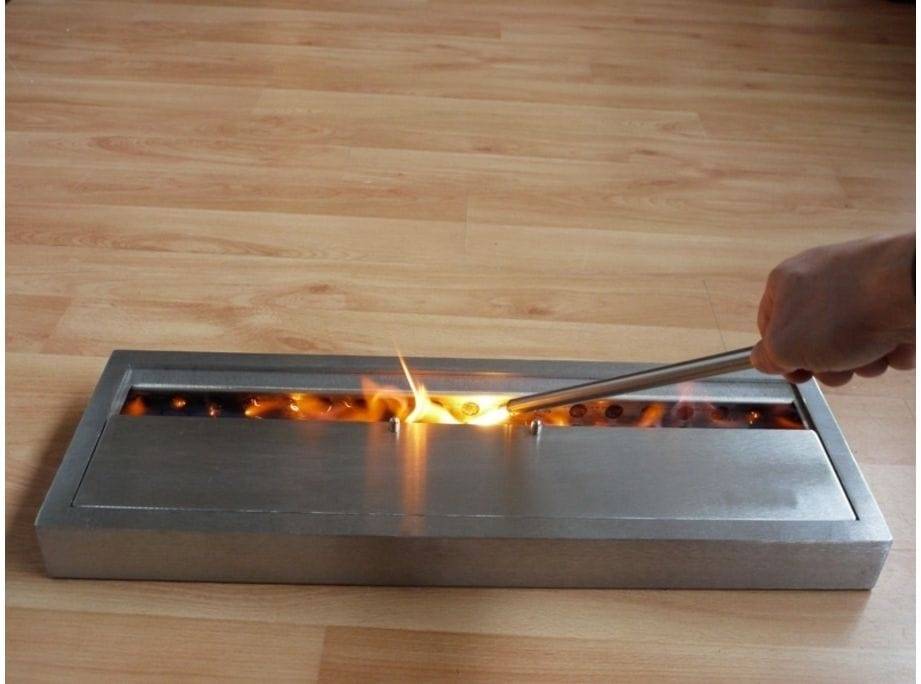

Принцип работы биокамина основан на горении жидкого топлива, которое подаётся в горелку фитилём, погружённым в бак. Для запуска прибора достаточно отодвинуть заслонку и поджечь фитиль.

Изготовить камин в частном доме возможно даже из гипсокартона. Подробности: https://teplo.guru/kaminy/dekorativnye/kamin-iz-gipsokartona-svoimi-rukami.html

Виды домашних биокаминов

Многочисленные фото биокаминов создают впечатление невероятного разнообразия их конструкций. Однако в общую классификацию положено всего два критерия: габариты и место установки отопительного прибора. Ориентируясь на эти нормы, выделяют следующие виды:

  1. Настольные. Миниатюрные модели, использующиеся исключительно в декоративных целях. Один из видов настольных моделей – биосвеча. Это модель предельно простой конструкции, состоящая из топливной ёмкости, которая вмонтирована в корпус в виде свечи. Интересен вариант мини-камина, встроенного в столешницу, когда на поверхности видны только языки пламени.
  2. Настенные. Небольшие по размеру и весу плоские конструкции с прозрачными экранами. Задняя стенка таких моделей оборудована жаропрочным материалом. Один из вариантов настенных моделей – подвесные камины, напоминающие полку.
  3. Напольные. Отличаются внушительными размерами. Зачастую внешним видом напоминают обычные дровяные камины. Могут устанавливаться в любом месте квартиры. При желании напольные камины можно встроить в стену. Снабжённые колёсиками модели можно перемещать по дому.
  4. Встраиваемые. Состоят из металлического модуля, предняя стенка закрыта экраном из огнеупорного стекла. Предназначены для монтажа в нишу стены или мебель. Преимущество моделей состоит в возможности экономии пространста.

Это интересно! К напольным каминам можно приобрести специальные керамические дрова, имитирующие настоящие. Этот декоративный аксессуар приближает внешний вид горящего биокамина к натуральному.

Преимущества и недостатки

Биокамины, в отличие от дровяных отопительных приборов, обладают следующими плюсами:

  1. Экологичность. Этанол во время сгорании не производит вредных веществ, поэтому от камина нет копоти, сажи, угарного газа.
  2. Мобильность. Большинство моделей биокаминов не требуют стационарной фиксации, поэтому их можно перенести в другое место.
  3. Безопасность. Топливный бак биокаминов представляет собой особую конструкцию, не допускающую хлопков, выброса искр, перегрева и пролива горящего топлива, поэтому использование биокаминов полностью исключает возникновения пожара.
  4. Простота эксплуатации и установки. Биокамин легко зажигается и тушится. Ему не нужна вытяжка, дымоход, защитное покрытие на полу.

К недостаткам относится:

  • Минимальная теплоотдача;
  • Необходимость обустройства вентиляции для восполнения запасов сожжённого кислорода;
  • Дороговизна биотоплива.

Пошаговая инструкция по изготовлению

Современная промышленность предлагает потребителям готовые биокамины, а также различные аксессуары и детали для их изготовления. Имея набор деталей, можно сделать биокамин по оригинальному эскизу. Предлагаем несколько вариантов простых конструкций.

Настольный

Для изготовления настольного камина необходимы следующие детали:

  • Металлическая коробка – основа для топливного бака;
  • Банка или кружка из нержавейки;
  • Металлическая сетка;
  • Жаропрочное стекло;
  • Шнурок-фитиль;
  • Герметик;
  • Декоративные камни.

Галька не только украшает камин, но и позволяет сохранять больше тепла

Монтаж состоит из следующих этапов:

  1. Изготовление защитного экрана. Ориентируясь на размеры металлического ящика-корпуса, вырезают 4 куска стекла. Затем из этих элементов изготавливают корпус, скрепляя стеклянные заготовки герметиком.
  2. Склеенный экран крепят на ящик-основу.
  3. В центр ящика устанавливают подготовленную кружку-топливный бак и накрывают её сеткой, вырезанной по размеру корпуса. Для прочности по углам сетку рекомендуется прихватить сваркой.
  4. В центр сетки крепят шнур-фитиль, опускают нижний конец в топливный бак-кружку.
  5. На сетку укладывают декоративные камни.

Это интересно! Защитный экран можно сделать из двух стёкол, прикреплённых к корпусу вертикально.

Напольный

Внешне напольный биокамин может в точности повторять настоящий, выложенный из кирпича, но можно придать прибору совершенно оригинальную, неповторимую форму. Основу выполняют из металлопрофиля, облицованного гипсокартоном, деревом, пластиком или металлом. В первую очередь определяются с размерами и готовят чертёж.

Напольный камин не займёт много места и отлично впишется в интерьер

Монтаж состоит из следующих этапов:

  1. Разметка стены и монтаж каркаса. Из металлопрофиля изготавливают прямоугольный короб и крепят его к стене. Вертикальные стойки корпуса скрепляют перемычками. Основание камина также изготавливают из металлопрофиля.
  2. Обшивка каркаса. Смонтированный каркас обшивают подготовленными листами гипсокартона (или другим материалом).
  3. Внутренние стенки ниши под горелку обшивают жаропрочным материалом. На заднюю стенку монтируют слой каменной ваты.
  4. Швы заклеивают сеткой (серпянкой), заделывают гипсовой шпаклёвкой. Затем всю поверхность зачищают наждачкой и покрывают грунтовкой.
  5. Облицовка. Гипсокартон обклеивают облицовочным материалом: декоративным камнем, пластиком, плиткой и т.п.
  6. Установка бака и горелки. Из металлического листа толщиной более 3 мм делают прямоугольный ящик, соответствующий габаритами основанию корпуса. На него монтируют горелку – металлический картридж. Верхняя панель горелки – металлическая пластина с прорезями. Ящик устанавливают в основание подготовленного каркаса. Для безопасности под корпус с горелкой подкладывают металлический лист.
  7. Монтаж защитного стекла. Переднюю стенку камина закрывают жаропрочным стеклом, вырезанным по размерам ниши.
  8. Декорирование топливного бака. Вокруг горелки укладывают декоративные камни или керамические дрова.
  9. Горелки с топливом накрывают металлической сеткой, сверху укладывают камни или декоративные дрова.

Это важно! Декоративные камни и дрова несут не только эстетическую, но и функциональную нагрузку. Нагреваясь от пламени, они отдают в воздух достаточно большое количество тепла.

Настенный

Конструкция настенного камина в целом совпадает с напольным вариантом. Основу настенной модели составляет металлический корпус вытянутой прямоугольной формы. Камин представляет собой металлическую раму, обшитую гипсокартоном. Внутрь рамы устанавливают корпус с топливным баком.

Настенный биокамин представляет собой плоскую вытянутую раму

Заднюю стенку закрывают листом нержавеющей стали. Между листом и стеной прокладывают слой каменной ваты (2-3 см). Выступающие края ваты закрывают металлическими уголками. Переднюю стену камина закрывают экраном-стеклом.

Видео: как сделать биокамин для квартиры

Как сделать топливный блок с горелкой

Изготовить топливный бачок с горелкой достаточно сложно, поэтому чаще его приобретают в готовом виде. Если мастер обладает достаточными навыками, ёмкость можно сделать из металлического листа толщиной не менее 3 мм.

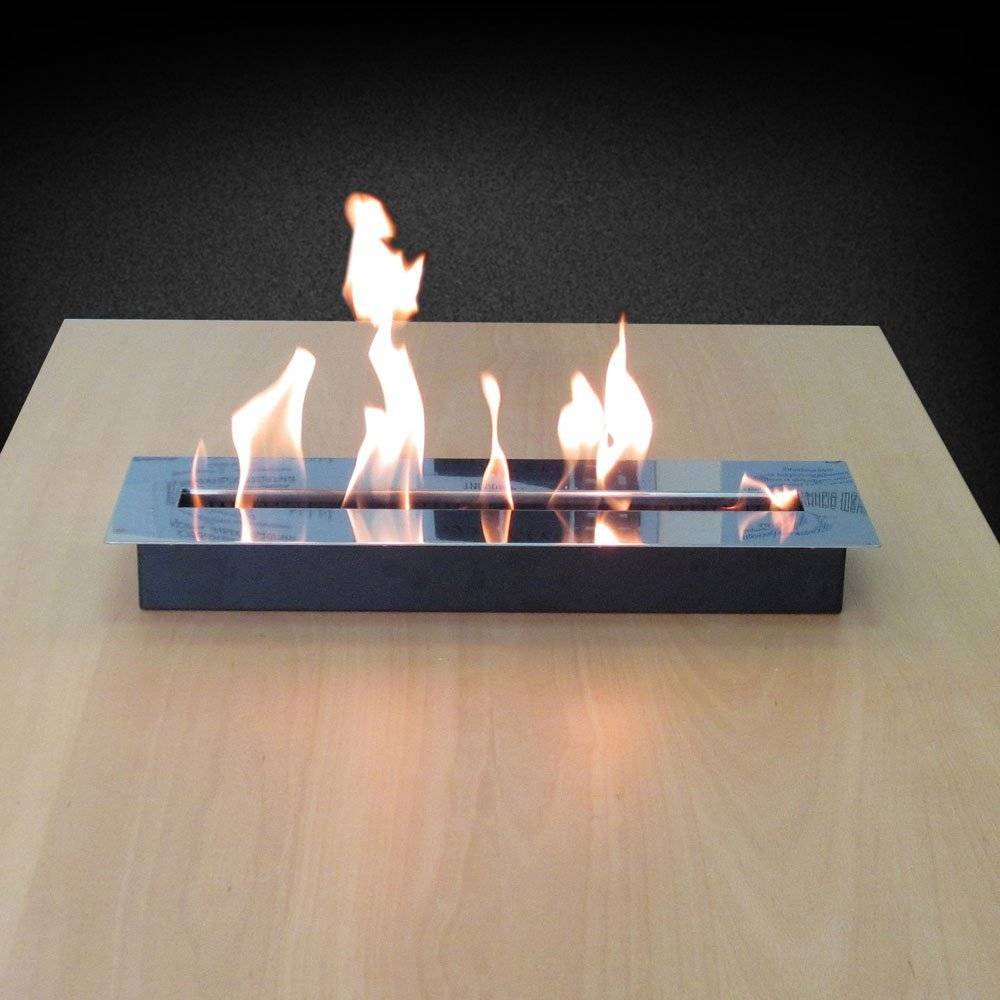

Горелку для биокамина чаще всего приобретают в готовом виде

Бак изготавливают из двух отделений:

  • Нижний – в него заливают топливо;
  • Верхний – используется в качестве горелки.

Между собой баки разделяют пластиной с мелкими отверстиями, через которые будут поступать пары топлива.

В качестве топливного бака небольшого камина можно использовать кружку из нержавейки с сетчатой крышкой. Установка нескольких кружек в декоративную подставку в ряд или по кругу позволит увеличить площадь горения.

Сложить уютный камин из кирпича поможет данный материал: https://teplo.guru/kaminy/kamin-iz-kirpicha-svoimi-rukami.html

Критерии выбора топлива

Биокамин работает на специальном топливе, основу которого составляет этанол. По существу это неочищенный спирт. Заливать в топливный бак можно только горючие жидкости с приставкой «био». Это условие связано с тем, что биологическое топливо при сгорании не выделяет токсичных веществ, поэтому его применение безопасно для здоровья.

Основой биотоплива является этиловый спирт

Различные марки топлива производят из растительных компонентов (свеклы, картофеля, кукуруза и т.п.), а также древесной стружки. Биотопливо – это бесцветная жидкость, не имеющая запаха. При горении на разлагается на воду и углекислый газ. Горение возможно только при наличии доступа кислорода. Чтобы погасить камин, достаточно закрыть крышку или заслонку топливного бака, что обеспечивает безопасность использования этой жидкости в домашних условиях.

Чистый этанол даёт при горении синее пламя, похожее на горящий газ. Вид такого пламени не похож на живой огонь, поэтому производители добавляют в этанол специальные красящие присадки. Для имитации потрескивания в биотопливо добавляют морскую соль.

Это интересно! Производители добавляют в биотопливо кристаллический порошок битрекс, придающий жидкости горечь. Он предназначен для исключения возможности принимать данную спиртсодержащую жидкость внутрь.

При выборе биотоплива обращают внимание на его качество и безопасность. Качественный продукт снабжён сертификатом, который обязательно нужно проверить при покупке. Важный критерий выбора горючей жидкости – количество выделяемого тепла. Во время покупки обязательно проверяют оригинальность упаковки, срок годности продукта.

Приобрести биотопливо можно в специализированных магазинах в тарах объёмом от 1 до 5 л. Наиболее популярны в настоящее время марки:

  • Planika Fanola;
  • Биотепло;
  • Kratki;
  • FireBird;
  • Direct Cheminee.

Это важно! Заправку топливного бака камина нужно проводить аккуратно, чтобы жидкость не попала на внешнюю сторону. Если это случилось, биотопливо тщательно вытирают, чтобы предотвратить возгорание поверхности вокруг камина.

Самодельное биотопливо

В среднем прибор с небольшой горелкой расходует примерно 0,5 л биотоплива в час. Это достаточно дорогостоящая жидкость, поэтому её самостоятельное изготовление поможет немного сократить расходы. Самодельное биотопливо не менее эффективно, но по стоимости ниже, чем промышленный вариант.

Чтобы изготовить бюиотопливо, понадобится два ингредииента:

  • Этанол с содержанием спирта не менее 96%.
  • Очищенный бензин.

Компоненты в соотношении 50-80 г бензина на 1 л спирта перемешивают до однородной массы непосредственно перед зажиганием камина. Оставлять такую горючую жидкость в баке нельзя, поскольку бензин быстро отслаивается от спирта.

В начале горения самодельное биотопливо даёт лёгкий запах алкоголя, но через несколько минут он исчезает. Если на искусственные дрова капнуть немного эфирного масла, можно получить приятный аромат в помещении.

В интерьер любого дома отлично впишется фальш-камин. Инструкция по его изготовлению представлена здесь: https://teplo.guru/kaminy/dekorativnye/falsh-kamin-svoimi-rukami.html

Рекомендации по безопасной эксплуатации биокаминов

Чтобы камин служил долго и был безопасен для помещения, достаточно соблюдать несложные правила его эксплуатации:

  1. Нельзя разжигать топливо бумагой, щепками, пластиком. Для розжига используют специальную зажигалку с длинным носиком или спички большого размера.
  2. Топливо можно добавлять только в остывший прибор. Доливать его во время горения категорически запрещено.
  3. Биотопливо рекомендуется хранить в закрытом помещении, вдалеке от камина. Ставить ёмкость рядом с горящим камином опасно!

При наличии необходимых материалов и инструментов самостоятельно сделать биокамин несложно. Наличие этого оригинального теплоприбора в офисе или квартире оживит интерьер, придаст романтичности и уюта семейным вечерам. Монтируя конструкции различных конфигураций, главное — учитывать основной принцип функционирования этого отопительно-декоративного прибора и соблюдать технику безопасности.
