Как изготовить строительные леса своими руками из профильной трубы?
Любые работы, связанные с высотой, подразумевают использование специальных средств или конструкций, позволяющих человеку добраться до необходимого места, чтобы решить поставленные задачи. Металлические леса, в таких ситуациях, являются наиболее уместным, удобным, безопасным и эффективным вариантом. Обычно люди приобретают их или берут на время – в аренду. Но что делать, если подобная возможность отсутствует? Необходимость в проведении высотных работ есть, а получить в свое распоряжение инвентарные конструкции нет?
Выход один – изготовить металлические леса своими руками, которые пригодятся в постройке чего-либо, или в проведении других видов высотных работ.
Что потребуется для работы: инструмент и материалы
Чтобы приступить к изготовлению высотных лесов из металла своими руками, необходимо будет позаботиться о наличии следующего инструмента:
- Дрель. Требуется для сверления отверстий в металлических элементах.
- Болгарка. Будет нужна, чтобы подгонять заготовки под заданные размеры.
- Уровень и рулетка. Для выставления конструкции и замеров.
- Ножовка. Если нет диска по дереву, чтобы пилить древесину, используемую в качестве настилов.
- Сварочный аппарат. Потребуется проведение и таких работ.
- Молот.
Главная проблема может возникнуть именно в сварке. Так как не все люди имеют соответствующий опыт в этой профессии. Если его нет, то рекомендуется попросить помочь более опытного знакомого.
Следующий этап – подготовка расходных материалов. Для изготовления стальных лесов собственными силами нужно иметь в распоряжении:
- Саморезы и болты, которые будут использоваться в качестве съемного или окончательного крепежа.
- Обрезная доска, толщиной в 40-50 мм — для изготовления настила.
- Стальные трубы.
- Краска по металлу, чтобы защитить конструкцию.
- Листовой металл.
Трубы из металла нужно будет приобрести 3 размеров:
- Для стоек лучше всего использовать профильную трубу квадратного сечения. Длина – 1.5 метра. Сечение – 30 на 30 мм.
- Для распорок – обычный круглый вариант с диаметром в 15 мм.
- Для изготовления переходников – профильная труба 25 на 25 мм.
Количество материала следует подбирать, исходя из числа требуемых секций. В этом случае очень важно изначально подготовить чертеж, где будут указаны все размеры и элементы, что позволит сделать необходимые расчеты.
Если все необходимое есть в распоряжении, то можно приступать к следующему этапу – непосредственно изготовлению самодельных металлических лесов.
Инструкция по изготовлению одной секции
Начинать такие работы следует с подготовки распорок из металла. Они будут горизонтальные (большее количество) и диагональные.
Для изготовления горизонтальных распорок потребуется просто нарезать трубы диаметром в 15 миллиметров по 96 сантиметров. Временно отложить готовый материал в сторону.
Диагональные распорочные элементы нарезаются по 200 мм.
Дополнительно нужно будет сделать на концах таких распорок надрезы (около 6 сантиметров). И расплющить их молотом. Но не по самому надрезу, а так, чтобы он оказался сбоку.
Следующий шаг – подготовка переходников. Они будут необходимы, если планируется выставление металлических лесов в несколько ярусов:
- Труба с сечением в 25 на 25 миллиметров нарезается по 30 сантиметров.
- Из профильной трубы с сечением 30 на 30 мм делается такое же число отрезков по 8 сантиметров.
- Вдевается один элемент в другой. Таким образом, чтобы наружный находился точно посередине внутреннего. Отрезки труб привариваются один к другому в таком виде.
Какое число переходников потребуется? На каждую секцию – по четыре штуки, если планируется вертикальное наращивание конструкции. Для верхней части всей системы переходники уже не понадобятся. То есть, если планируется изготовить четыре секции, из которых две будут размещаться на земле, а остальные сверху, то необходимо будет сделать шесть переходников, так как две стойки окажутся общими.
Теперь можно перейти к подготовке стоек. Их рекомендуется собирать в рамы:
- Взять заготовленные горизонтальные распорки.
- Приварить их к вертикальным стойкам (которые по полтора метра высотой и сечением 30 на 30 мм) через каждые тридцать сантиметров.
Осталось изготовить башмаки. Для этого из листового металла вырезаются квадраты – со стороной в 150 мм. В середине приваривается кусок профильной трубы с сечением 25 на 25 мм. Сантиметров по пятнадцать. Башмаки будут вставляться в стойки, которые располагаются непосредственно на поверхности земли. Это позволит избежать продавливания грунта и перекоса всей конструкции.

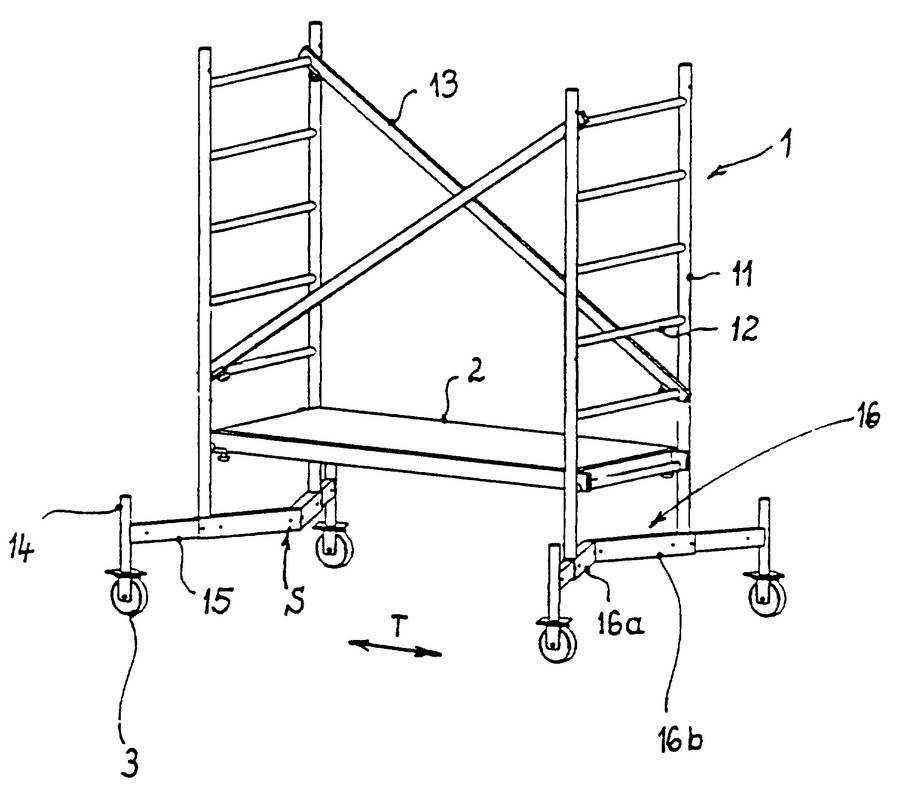

Если все готово, то собрать одну секцию не составит особого труда:
- Нижние стойки одеваются на башмаки.
- Выставляются на земле параллельно друг другу.
- Важно убедиться, что верхние горизонтальные распорки находятся в одном уровне.
- Прикладываются диагональные распорки и делаются отметки под отверстия, которые затем просверливаются дрелью.
- После этого вся конструкция скрепляется болтами.
Горизонтальные распорки из труб можно дополнительно собрать крест-накрест. Для этого середина каждого элемента обрабатывается молотом, чтобы она расплющилась. Просверливается отверстие и скрепляется одним болтом. Осталось подготовить настил:
- Доски нарезаются таким образом, чтобы они были сантиметров на тридцать длиннее секции металлических лесов.
- Скрепляются доски с помощью поперечных отрезков и саморезов. Их следует устанавливать снизу всей конструкции.
- Количество поперечин может разниться. Но рекомендуется одну устанавливать по середине настила и еще по две — на краях. Таким образом, чтобы поперечины располагались с разных сторон от металлической распорки. Это станет гарантией того, что настил не сдвинется в одну из сторон.
Секция стальных лесов из труб готова. Теперь можно испытать ее на прочность.
Дополнительные работы
Часто такие леса используют под открытым небом. Следовательно, важно защитить материал от воздействия влаги. Сначала все металлические поверхности зашкуриваются. Затем – очищаются от пыли и обезжириваются. После этого необходимо обработать металл специальной грунтовкой и, после высыхания нанесенного слоя, покрасить.
Перед установкой конструкции очень важно обратить внимание на состояние грунта. Желательно его утрамбовать и выровнять, чтобы избавиться от необходимости использовать разнообразные подкладки.
Заключение
Важно понимать, что выполнение каких-либо работ даже на небольшой высоте связано с повышенным риском и опасностью для человека. И металлические леса, изготовленные кустарным способом, не могут гарантировать необходимый уровень безопасности. Такое производство допускается, но не рекомендуется выстраивать их выше второго этажа.
Только инвентарные строительные леса (изготовленные на производстве) гарантируют соответствие всем необходимым нормам и стандартам. Тем более, что приобрести их выгодно сегодня – не проблема. Достаточно посетить сайт компании ДИРС СТРОЙ, чтобы убедиться в этом. Мы делаем леса качественно, быстро и доступно. Они обязательно пригодятся в строительстве, отделочных работах, монтаже различных систем и оборудования.
Строительные леса из профильных труб. Разборные строительные леса из металла своими руками
Строительные леса используют в строительно-монтажных и отделочных работах, требующих выполнения производственных заданий на высоте. Необходимость в использовании лесов возникает там, нужно безопасно продвигаться вдоль фасадов зданий и объектов на высоте до 50 м, а также содержать на рабочей площадке инструмент и материалы. Строительные леса из металла, в отличие от традиционных деревянных конструкций, позволяют выполнять работы на сложных поверхностях и большой высоте.
В зависимости от сложности задач, металлические леса могут иметь хомутовую конструкцию, позволяющую работать на поверхностях с различной геометрией, клиновую для способности выдерживать высокие нагрузки, штыревую для быстрой разборки и монтажа. Самые распространенные рамные конструкции обладают легким весом, отличаются удобным монтажом и чаще других лесов используются в индивидуальном строительстве, с успехом заменяя деревянные аналоги.
Материалы для монтажа лесов из металлического профиля
Возведение рамных строительных лесов из профильных труб требует применения следующих материалов:
- Металлический профиль для оборудования вертикальных стоек, с сечением 30х30 мм;
- Труба диаметром от 15 мм для установки горизонтальных и диагональных стяжек, обеспечивающих устойчивость и прочность конструкции;
- Профиль с сечением 25х25 мм, который используется для устройства опор рабочей зоны, а также создания защитного ограждения;
- Доска толщиной от 5 см для выполнения настила рабочей площадки.
Монтаж и фиксация металлических элементов конструкции выполняется болтовым соединением, для закрепления досок используются винты-саморезы. Сборка лесов выполняется в соответствии с проектной схемой по заранее разработанным чертежам. В зависимости от длины и высоты фасада производится расчет габаритов конструкции. Рамные леса имеют шаг между стойками до 3 м, ширину – не более 1 м. Высота между ярусами составляет 2 м.
Преимущества строительных лесов из металла
Современные строительные разборные леса с каркасом из металлического профиля и труб, в отличие от деревянных прототипов, обладают рядом преимуществ, облегчающих выполнение работ на высоте и обеспечивающих высокий уровень безопасности. Такие конструкции имеют:
- Отличную жесткость, обеспечивающую устойчивость и позволяющую конструкции нести высокие нагрузки. На металлических лесах одновременно могут производить работы несколько человек, позволяя также размещать на рабочих площадках запас материала и строительный инструмент;
- Удобной сборки и выполнения фиксации элементов конструкции надежными креплениями;
- Долговечный материал, обеспечивающий возможность многократной разборки и монтажа лесов для выполнения работ на разных объектах;
- Высокую пожаробезопасность – металл, в отличие от древесины, не является источником распространения огня.
Если деревянные леса позволяют выполнять работы на высоте до второго этажа, то строительные конструкции из металла обеспечат возможность доступа к зонам до 50 м.
Можно ли собрать леса из металла своими руками
Простота конструкции обычных рамных лесов позволяет выполнить их самостоятельную сборку и установку, что особенно важно при индивидуальной застройке. Строительные леса своими руками могут быть разработаны и сделаны, если вы обладаете навыками проектирования, а также имеете специальный инструмент и оборудование для обработки металла. При этом следует соблюдать все требования, регламентируемые строительными нормами и государственными стандартами, уметь производить расчет площади и прочности конструкции. Также следует помнить, что:
- Самодельные строительные леса можно использовать на высоте не более 2-го этажа;
- Леса, созданные своими руками, не рассчитаны на высокие нагрузки;
- Не допускается, чтобы на них одновременно находилось более 2 рабочих.
Если есть малейшие сомнения в возможности разработать и создать самодельные вспомогательные приспособления, обеспечивающие надежность и безопасность проведения строительных работ, лучше купить строительные леса у производителя или взять их в аренду.
