Мангал из кирпича своими руками

Самые простые мангалы — камни, сложенные вокруг костра или металлический ящик. Удобны переносной или передвижной в походных условиях, но для дачи самодельный мангал с жаровней из кирпича — лучшая альтернатива. Такое несложное сооружение безопасно превратит дрова в угли, а дым выведет в трубу, не позволив ему заполнить помещение или стелиться по всему участку.

Рассмотрим стационарный вариант для беседки или навеса. В этой статье нет фото 101 мангала из кирпича, воды и советов не по теме. Есть четкие схемы и подробные рекомендации, по которым Вы сможете самостоятельно соорудить из печного кирпича не маленький временный мангал, а настоящий для загородных беседок, создав атмосферу отдыха на природе в соответствии со своими представлениями.

Данный проект был разработан для учащихся по профессии Печник, неоднократно реализовывался на практике и в работе. Только в 2018 и 2019 годах по этому и аналогичным проектам построено более 20 очагов. При его создании основная задача была — простота в строительстве, доступность и компактность. Минимальное количество резки кирпича делает работу доступной для любого домашнего мастера. А давайте сделаем мангал сами!

Как построить уличный кирпичный мангал своими руками — чертежи с размерами и пошаговая инструкция.

Что будем строить: мангал из кирпича с размерами 1020 х 765 х 2170 мм

Краткое описание: Печь барбекю мангал — приспособление для приготовления пищи на открытых углях. Чертежи кирпичного мангала помогут Вам своими руками сложить садовую печь для дачной беседки или под навесом. Все этапы строительства подробно разбираются, имеется пошаговая инструкция. Постройка занимает минимальное количества места и требует немного материала, готовая порядовка существенно сэкономит время работы.

Класс сложности: А (для начинающих мастеров)

Проекции, размеры

Вид спереди

Вид слева

Разрезы

Спецификация на материалы (без учета трубы)

№	Наименование	Кол-во
1	Кирпич красный печной Лучше Витебский (кроме трубы), цех 1. Также подойдет любой печной полнотелый кирпич выбранного цвета и конфигурации. Например печные кирпичи заводов ЛСР Победа, Кирово-Чепецкого, LODE.	385 шт. Для расчета и сооружения дымохода воспользуйтесь следующим советом. Дымоход должен быть достаточно высоким: иметь длину выше конька на 50 см, и от пода камина мангала высоту не меньше трех метров. 1 ряд — 5 шт. кирпича, 7 см высота
2	Кирпич шамотный.	97 шт.
3	Глина красная Песок просеянный или использовать готовую смесь для приготовления глиняно-песчаного кладочного раствора, это ускорит процесс выкладки: Смесь красной глины и песка (БЕЗ ПРИМЕСЕЙ)	90 кг 180 кг 11 мешков по 25 кг
4	Смесь шамотной глины и песка (БЕЗ ПРИМЕСЕЙ)	2 мешка по 25 кг
5	Уголок 35-40 длиной 85 см	11 шт. для блока с мангалом: 6 на полочку, 5 – основание
6	Сварной стальной колпак-дымосборник	1 шт.
7	Базальтовый картон 600х1200х5 мм	6 листов
8	Термостойкая мастика «Гарант» или аналог.	1 банка
9	Шпилька диам. 16 мм, с 2х сторон по гайке и большой шайбе.	2 шт.
10	Дымовой колпак	1 шт.
11	Цемент, песок или смесь для кладки надкровельной части трубы	по необходимости

Порядовка мангала из кирпича с описаниями

Закладывая 1 ряд, обратите внимание на толщину швов со всех сторон кирпича: для красного — 5мм, для шамотного, который появится в 11 ряду – 3мм.

Ряд 1

Ряд 2

Ряд 3

Ряд 4

В 5-м ряду устанавливаются уголки для навешивания полочки барбекюшницы (6 шт.). В передний уголок кирпичи след. ряда будут врезаться полностью, остальные частично.

Ряд 5

Уголки

Кирпичи, которые Вы будете ставить на уголки, необходимо подрезать:

Передние: один рез внутри (в 4-х см от фасада), другой снаружи на глубину уголка.

Внутренние: резы по краям. Ширина пазов 1см. Внутри пазы заполняются глиной. На уголки кирпичи укладываются без глины.

Ряд 6

Ряд 7

Ряд 8

Ряд 9

На 9 ряд ставятся уголки, они станут опорами для рабочей части топки.

Ряд 10

Ряд 11

В 11-м ряду шамотные кирпичи укладываются на торец.

Ряд 12

Редкий случай для печного дела — повторение кладочного рисунка. В четных рядах 12,14,16 и 18 Вы с удивлением обнаружите совершенно одинаковое расположение элементов.

Ряд 13

Шамотный кирпич ставится на бок (на тычок). Желтую на рисунках кладку будем изолировать от красной базальтовым картоном, приклеенным на термостойкую мастику. Он подклеивается к красным кирпичам, поэтому выкладываем сначала красные кирпичи порядовки, затем шамотные. Это связано с различными тепловыми свойствами данных материалов.

Ряд 14

Ряд 15

Ряд 16

Ряд 17

Ряд 18

Ряд 19

Верх портала по разработкам планируется арочный. Но можно продумать и прямой. В этом случае нужно изготовить балку из шамотного кирпича по аналогии с балкой «зуба», описанной в 22-м ряду.

Готовимся к установке арки: подрезаем шамотный кирпич, как показано на рисунке.

Делаем шаблон для арки, раскладываем кирпичи по лекалу на полу, подрезаем при необходимости. Устанавливаем шаблон и аккуратно, без завалов, выкладываем арку. Вблизи арки не работайте следующие 2 дня, не трогайте конструкцию с шаблоном до полного высыхания глины.

Красные и шамотные кирпичи 20 ряда подрезаем по форме арки.

Ряд 20

Ряд 21

Ряд 22

Мангальный зуб — это частичное перекрытие верхней части топки. Изготавливаем балку для перекрытия из шамотных кирпичей. Она должна лечь на шамотную кладку полностью.

Сделайте замер (например, 755 мм), разделите на 66 (65 мм размер кирпича + 1 мм шов на мастику). Получилось 11,44. Округляем в пределах разумного, берем, например 11,5 кирпичей, замачиваем, размечаем на всех кирпичах в 2-х одинаковых местах точки для отверстий, в которые будут введены шпильки.

Высушиваем, нанизываем на шпильки, одновременно склеивая мастикой. Затягиваем гайками с большими шайбами крепко, но не рвем.

Ряд 23

На 23-й ряд ставим заготовленный стальной колпак-дымосборник. Установленный на этот ряд колпак (на полоски изоляции толщиной 10 мм) сразу обкладываем базальтовым картоном, углы тщательно промазываем (ничего не забываем!) Следующий ряд, закрепляя колпак, образует декоративный выступ. В дальнейшем ряды будут сужаться по форме колпака.

Ряд 24

Ряд 25

Ряд 26

Ряд 27

Ряд 28

Ряд 29

Ряд 30

Ряд 31

Поздравляем! Это уже первый ряд трубы.

Уважаемые читатели данной статьи! Предлагаем Вашему вниманию готовые проекты мангалов и барбекю, которые представлены в нашем интернет-магазине. Все проекты содержат порядовки, вспомогательные 3D чертежи и текстовые комментарии. Чтобы ознакомиться с проектами переходите по ссылке. Перейти в каталог проектов.

Дополнительные конструкции для мангала

Стальной колпак дымосборник

Размеры основания колпака зависят от Вашей кладки. Расчет таков: замеряете внутренние размеры кладки 23-го ряда, прибавляете по 1 см со всех сторон, получаете размеры основания колпака.

Например, 765+20=785, 515+20=535. Итог: 785х535. Размеры наверху: 120х250 мм. Высота 7 рядов: 490мм.

Важно, чтоб на месте установки колпака внутри не получилось ярко выраженной ступеньки. Она затруднит дымоудаление.

Колпак сваривается из листа стали толщиной от 3 мм, ставится в нужном месте. Затем по всей поверхности, в нескольких местах подклеивая мастикой, его обкладывают базальтовым картоном общей толщиной не менее 10 мм. Это делается для того, чтобы нагретое железо не разрушало кирпич в местах соприкосновения. Стыки картона промазываются термостойкой мастикой тщательно. После этого кирпич кладется согласно порядовке.

Лекало для выведения арки

Лекало для арки делается из чего угодно: из 2х рядов прочной фанеры, из досок, брусьев и т.д. Установив лекало и выложив по нему арку из кирпича, не работайте вблизи арки весь следующий день. Затем, не убирайте лекало и вообще не трогайте конструкцию до полного высыхания глины.

Варианты арок многообразны: по крутизне радиуса, варианту отделки, использованию прямого или клинового (для арок с небольшим радиусом) кирпича. Предлагаю удобную в изготовлении, проверенную временем арку небольшой крутизны. Высота подъема 1-2 ряда.

Если проанализировать проект и понять принцип, можно создать свой вариант. Безусловно, Вы сразу не поймете, как возводится комплекс, который состоит из множества блоков, каждый из которых является отдельным очагом, но изменить габариты, пристроив столешницу или мойку, отобразить зеркально, убрать нижнюю полочку и увеличить дровник вполне реально.

Внешний вид мангала

Тему внешнего вида стоит продумать и изучить заранее, выбирать материал осознанно, учитывая качество и наличие. Можно оставить бюджетный вариант, используя недорогой Витебский печной кирпич и огнеупорный по спецификации. А можно воспользоваться печным лицевым и изменить цвет, закруглить радиусными элементами углы. Иногда, задумав облицовку из натурального или искусственного камня, в процессе строительства приходит понимание, что люди переоценили свои материальные возможности. Тогда в первый год выполняют кладку прямым печным кирпичом, а на следующий облицовывают выбранным материалом. Также поступают с облицовкой жаропрочной плиткой или имитацией изразцов.

Данный вариант открытого барбекю мангала имеет преимущества в силу отсутствия на поверхности высоких температур: позволяет работать с натуральным камнем типа плитняк или кругляк, он клеится на плиточный клей с цементной основой. Сложные комплексы барбекю, в состав которых входят печи закрытого типа, — такие, как коптильня, плита для казана, хлебопечка,- и имеющие на поверхности высокие температуры, более требовательны к лицевым материалам и они оговариваются на этапе разработки проекта.

Вернемся к нашей стройке. Теперь, когда мы ознакомились с инструкцией по кладке, можно приступать к работам на местности. Встает вопрос о фундаменте.

Фундамент для мангала

Фундамент для этой печи мы рекомендуем бетонный. Заглубление 80см, размеры в плане близки к 1220х965 (по 10 см выступают со всех сторон). Песчаная подушка и щебень ложатся в основание, затем готовится сетка из арматуры № 14 или больше в 2 ряда с шагом 150 мм для железобетонной плиты толщиной порядка 70 см. Заливка осуществляется бетоном марки 500. Плита выше уровня земли, покрывается гидроизоляционным материалом.

Закупка строительных материалов

Пока застывает бетон, можно запастись расходными материалами, используя таблицу. Многочисленные фото видео помогут определиться с внешним видом и выбором кирпича. Количество основного кладочного невелико — составляет меньше двух поддонов, а если решите уголки закруглить, из общего количества придется еще вычесть угловые. Не спешите выкидывать половинки — они пригодятся, половиной кирпичика можно воспользоваться уже на первом этапе работ.

Кладка массива печи

Итак, фундамент готов, материалы закуплены, приступаем к возведению основного сооружения. Первый этап потребует особого внимания. Нужно разложить кирпичи по схеме, оставляя между ними равные промежутки в пол сантиметра для швов, затем проверить диагонали. Раскладывание на сухую следует выполнять и далее, чтобы равными долями сглаживать неточности, связанные с перевязкой кладки и особенностями материала.

Для замеса глиняно-песчаного раствора нужна подготовка. Раствор состоит из примерно 1 части глины и 2-х частей песка. Сползая с мастерка, правильно приготовленный раствор оставляет на нем небольшой след. Сваливается без следа — много песка, мажется сильно — много глины.

Каждый керамический кирпич устанавливается на свое место со швом 5 мм со всех сторон, проверяется уровнем по всем осям. В соответствии с нормативами для огнеупорных кирпичей величина шва составляет 2-3 мм.

Обустройство топки мангала из кирпича своими руками

Определитесь заранее, как Вы будете пользоваться печкой. Вставлять железный ящик или гриль, делать ступеньки для шампуров или решеток из кирпича, варить рамки и переставлять их — Вам выбирать.

Рассмотрим вариант с рамками, так как для них нужно прорезать пазы в процессе кладки, сделать это на готовом изделии качественно будет практически невозможно. Нижний паз должен быть на высоте 12 сантиметров от пода, так советуют рестораторы, эта высота придется на начало 15 ряда, в нем же окажется второй паз, и третий — в 17-м. 15 мм вполне достаточно по высоте и глубине прорезания.

Труба

В таблице с расчетами мы говорили о размерах трубы. Стоит уточнить одну деталь. Надкровельную часть трубы выкладывают на цементный раствор, т.к. глиняный будет осадками вымываться. Витебский кирпич для этой части печи тоже не годится, т.к. под действием атмосферных влияний он через несколько лет начинает отслаиваться и крошиться. Используйте других указанных производителей.

Рекомендации по эксплуатации мангала

Вот мы и построили мангал своими руками. Теперь его можно использовать не только для жарки мяса и приготовления шашлыка, но и попробовать свои силы в приготовлении и других продуктов. Нужно установить задвижку дымохода в начале трубы, обычно между 2 и 3 рядами, а на фасадную стенку по размерам портала изготовить дверцу по типу заслонки русской печи, где найти мастера по подобным металлоизделиям подскажут продавцы печного литья и другой фурнитуры. Теперь эту печь можно использовать для приготовления пирогов и выпечки других хлебобулочных изделий.

Для выполнения этих целей потребуется в топливнике разжечь огонь, подождать прогорания древесины до углей, прикрыть задвижку трубы не до конца (оставив приблизительно 1-1,5 см), угли раздвинуть, освободив место для противеня или хлебных форм. Закрываем заслонку и ждем готовности еды. В такой духовке может быть температура от 100 до 250 градусов в зависимости от протопленности массива барбекю мангала и степени раскаленности углей. Продолжаем экспериментировать! Когда Вы приспособитесь к температурному режиму топки, можно пробовать томление каш и супов.

Успешной стройки! Приятного аппетита!

Мангал из кирпича — 110 фото лучших вариантов для дачи.

Инструкция как сделать своими руками.

Как вы представляете себе летний отдых на природе? Чаще всего ассоциации будет такими: друзья, костер, шашлык. Для оптимального использования ресурсов и места на своем участке конечно подойдет только мангал.

Все в жизни человека идет путем оптимизации, вот и сфера отдыха не исключение! Намного проще построить на участке стационарный, безопасный и удобный мангал, чтобы не ломать себе голову в будущем. Поэтому не удивительно, что такое решение для загородного дома самое популярное.

К выбору каким именно будет ваш очаг на участке, нужно подходить с умом, ведь видов мангалов из кирпича несколько: круглогодичной эксплуатации, с функцией коптильни, с фундаментом.

Краткое содержимое статьи:

Выбор места для мангала из кирпича

Есть несколько очень важных параметров для благоустройства удобной зоны такого отдыха. Как правило, мангал для загородного дома является «сердцем» ландшафтного решения. Итак:

• Выбранная площадка должна быть ограждена от ветра и пыли, при приготовлении еды это важно. Также не желательно раздражать дымом соседей, а в некоторых случаях дым может быть еще и горючим.
• Поверхность для возведения кирпичного мангала должна быть выровнена
• Лучше если расстояние до коммуникаций не велико(вода, электричество)пригодятся Вам при использовании мангала
• Для увеличения срока службы, мангал лучше всего располагать под навесом, в беседке. Осадки быстро разрушают материалы, ухудшают внешний вид мангала
• Эргономичное расположение предметов мебели, облегчит процесс приготовления пищи и обеспечит радость от совместного времяпрепровождения компании
• Важные сердцу растения и грядки лучше расположить подальше. Не всегда температура благоприятна для растений

После того как вы взвесили все плюсы и минусы, оценили и выбрали место для отдыха. Можно посмотреть фото мангалов из кирпича и приступить к выбору проекта.

Проектирование мангала

Большой плюс мангала из кирпича это универсальность. Зачастую конструкция позволяет использовать ее как барбекю, жаровню, вертел и гриль. При правильной планировке мангала его возможности возрастают. Зачастую дополнительным бонусом идет возможность коптить продукты или использовать очаг как тандыр.

Можно разнообразить конструкцию дополнительными нишами для хранения дров, посуды, аксессуаров. Очень удобно при приготовлении еды иметь под рукой раковину и рабочее место для разделывания мяса.

Зачастую нужно организовывать поддувало. Не забываем про навес, для комфортного отдыха. Здесь следует учесть еще наличие освещения, которое способствует хорошему отдыху и комфортной работе.

При выборе материалов лучше учесть:

• Высокие температуры (горение разниться в зависимости от рода древесины)
• Перепады температур (учитываются также непредсказуемые природные условия)

Например, кирпич стоит выбирать специализированный-огнеупорный. Силикатные виды, не функциональны при таких температурных нагрузках.

На самом деле, множество чертежей мангалов можно найти в интернете. Чаще всего, чтобы найти нужный вариант придется переработать гору информации. Для идеального проекта, вам наверняка придется совместить несколько вариаций чертежей. Отдельные понравившиеся элементы легко кооперируются и таким образом проект становится индивидуальным.

Лучше всего для ориентации на местности вычертить эскиз в масштабе. Желательно взять за меру размер кирпича, чтобы не приходилось резать. С функциональным чертежом Вам будет легко посчитать количество материалов.

Самостоятельное строительство мангала

Куда бы не завела вас фантазия, основные этапы строительства у всех кирпичных мангалов плюс-минус одинаковые. Стоит учитывать глубину ниш и габариты приобретаемых в дальнейшем металлических элементов. Итак, как сделать мангал своими руками:

Фундамент

Разметка на местности может легко осуществляться с помощью колышков и шпагата. Котлован под фундамент выкапываем с запасом по 5 см с каждого края. Яма должна иметь равномерную глубину, без перепадов.

Затем закрываем дно шлаком, после чего по периметру устанавливаем опалубку. Армируем металлом, вяжем каркас или укладываем тяжелое железо сеткой. Потом заливаем все бетоном. На затвердевание может уйти больше трех дней.

Выкладка стены из кирпича

На бетонное основание фундамента желательно залить стяжку, выровняв уровень пола. После этого укладываем гидроизоляцию, например, рубероид. Стенки кладутся на обычный раствор в один кирпич.

Часто можно заметить армирование металлическими стержнями. Не забываем о красоте, стенки должны быть выровнены по уровню, лишний раствор вовремя убираем, от проекта не отступаем. При создании арок нужно не забывать о симметрии.

От высоты топки зависит тяга. Важно заранее продумать и не забыть на этапе строительства о подводе всех коммуникаций (вода, свет, канализация). После самого трудоемкого процесса, идет следующий этап нужно размести те самые коммуникации. В итоге мы получаем готовое, рациональное и индивидуальное решение на ваш вкус.

Но композиция будет не завершенной без навеса или крыши. Если беседка не планируется вокруг очага, то навес необходим, для долговечности мангала и комфортного пребывания за работой по приготовлению еды.

Конструкция крыши может быть любой, тут нет никаких ограничений. Главное целесообразность, безопасность и соответствие общему стилю ландшафтной организации участка.

Перекрыть большие плоскости, лучше материалами устойчивыми к температуре. Например, широко используются металлочерепица и поликарбонат. Не горючий материал, легкий в монтаже, имеет высокие декоративные свойства.

Зачастую конструкции крыши дополняют декоративными элементами, кованными или гипсовыми розетками, оградами и цветниками. После того как мангал с крышей готов, стоит облагородить пути подхода к столь красивому месту. Возможно вымостить дорожки или устроить клумбы, чтобы глаз радовался и вы отдыхали с «чистой совестью».

Еще одним популярным решением усовершенствования идеи мангала в современных условиях является устройство коптильни.

Мангал с коптильней

Для коптильни важно устройство топки — ниже уровня земли, что стоит учесть на этапе планировки. Еще стоит учитывать, что все ряды кирпичей в коптильне должны быть перевязаны, дымоходом часто служит закрытая траншея.

Конечно, такими тонкостями увлекаются только энтузиасты, так как строительство усложняется и обычный мангал становится двух, или трехуровневым сооружением. Впрочем, все старания стоят того, ведь украсить стол копченой дичью или рыбой, много стоит.

Тонкости устройства дымохода

• Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
• Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
• Советуем прикрыть дымоход навесом, для правильного функционирования.
• Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
• Дымосборник можно сделать металлическим, это облегчит конструкцию.
• При сложной конструкции сводов, в сооружении мангала используется кружало.

В заключение

Хороший хозяин с уверенностью скажет что для возведения даже такого сложного на первый взгляд сооружения как мангал из кирпича, нужно только желание. При обилии информации и распространенности всех материалов, соорудить мангал сможет любой. Поместив в него именно тот функционал в которым есть необходимость. Дерзайте!

Фото мангала из кирпича

Сохраните статью себе на страницу:

Пост опубликован: 02.11

Присоединяйтесь к обсуждению:

Scroll UpAdblock
detector

чертежи, фото, с мангалом

Содержание

• 1 Разновидности конструкций
• 2 Плюсы самодельного мангала из кирпича с коптильней
• 3 Как построить коптильню из кирпича
  • 3.1 Выбор модели и чертежа
  • 6
  • 6 9.2 материалов и инструментов
  • 3.3 Выбор сиденья
  • 3.4 Порядок укладки
    • 3.4.1 Копание и заливка фундамента
    • 3.4.2 Первый уровень
    • 3.4.3 Укладка мангала
    • 3.4.4 Cold Smoked Smokehouse
    • 3.4.5 Дополнительные прикосновения
    • 3.4.6 Brainer и барбекю с коптилькой Do-it Your Shomkhouse из кирпичей
  • 3,5 Фонд
  • 3,6 Стилирование
  • 3,7.
  • 4 Условия эксплуатации
  • 5 Пожарная безопасность
  • 6 Фотогалерея кирпичных коптильных мангалов
  • 7 Заключение

  Мангал-коптильня из кирпича своими руками может быть возведен под наблюдением мастера или специалиста, который разбирается в печной кладке. Здесь важно все: правильно выбрать строительный материал, подготовить его, забить раствор нужной консистенции. Помимо самого процесса строительства, для коптильни важно найти подходящее место на участке, позаботиться о пожарной безопасности.

  Разновидности конструкций

  Внешне многофункциональные коптильни отличаются размерами, отделкой, формой и другими нюансами. Они напоминают большую русскую печь. Однако это только дизайн. Главное отличие коптильни от мангала заключается именно в функциональности. Это зависит от того, на что способна кирпичная конструкция. Чем больше рабочих зон, тем обширнее меню для приготовления продуктов. В кирпичной конструкции могут быть организованы следующие варианты:

  1. Коптильня . Рабочая зона считается основной, так как ради нее в данном случае предусмотрено возведение кирпичной конструкции. В общем виде коптильня представляет собой закрытую камеру. Внутри есть сетки или крючки для фиксации еды. В процессе приготовления они обволакиваются дымом, приобретают золотистый цвет и копченый аромат.
  2. Жаровня… По своей конструкции это открытая жаровня. Шашлык здесь готовят на раскаленных углях. Бортики мангала приспособлены для укладки шампуров.
  3. B-B-Q . Это тот же гриль, только вместо шампуров здесь предусмотрена решетка. На ней запекают стейки и другие продукты.
  4. Гриль . Устройство аналогично мангалу, но пища, готовящаяся на решетке, закрывается крышкой. Они обжариваются одновременно не только снизу, но и сверху.

     Важно! В коптильне делают одну площадку под мангал и используют ее по прямому назначению: мангал, гриль или барбекю.

  5. Казань… Для приготовления плова, ухи и других горячих блюд на костре потребуется отдельное рабочее место в коптильне. Он выполнен в виде печи. Плита укладывается не глухой, а с круглым вырезом. Чугунный котел погружен в окно.

  Совет! Лучше использовать чугунный казан. В алюминиевой таре некоторые нежидкие продукты, например, плов, пригорают к стенкам.

  Многофункциональная коптильня изготавливается с несколькими рабочими зонами.

  Из дополнительных рабочих зон в коптильне с мангалом можно предусмотреть столешницу и мойку. Они позволяют резать и мыть посуду, не покидая зоны приготовления пищи. Помимо рабочих зон, в кирпичной постройке предусмотрены ниши. Их используют вместо шкафов для хранения посуды, дров, печных принадлежностей.

  Помимо всех вышеперечисленных нюансов, независимо от функциональности, все коптильни делятся на два типа:

  1. Коптильня горячего копчения считается простой по конструкции. Пища внутри камеры готовится при высокой температуре из-за близкого расположения очага.
  2. Коптильня-жаровня из кирпича холодного копчения более сложная, где холодный дым окутывает продукты внутри камеры. Это достигается за счет удаленного расположения очага. Проходя по многим каналам, дым остывает.

  Продукты горячего копчения готовятся в коптильне быстрее, но за счет термической обработки становятся слегка вареными.

  Плюсы самодельного кирпичного мангала с коптильней

  Самостоятельно построить многофункциональную коптильню сложно. Здесь не нужно просто класть кирпичи на раствор. Опыт печника важен для того, чтобы правильно обустроить дымовые каналы и другие сложные узлы. Отрицательным моментом является также высокая стоимость закупки кирпича.

  Кирпичная коптильня требует больших затрат, опыта в кладке печей

  Если отбросить все недостатки, то у многофункциональной кирпичной коптильни много достоинств:

  • длительный срок службы;
  • Красивый дизайн;
  • надежность;
  • удобство приготовления пищи.

  Однако настоящие гурманы видят достоинства совсем в другой области. В таких кирпичных конструкциях еда получается намного вкуснее, чем приготовленная по аналогичному рецепту в металлических конструкциях. Это объясняется свойствами строительного материала. Кирпич поглощает тепло и равномерно отдает его при необходимости. Продукт одинаково хорошо подвергается термической обработке со всех сторон, меньше пригорает.

  Как построить коптильню из кирпича

  Человеку, ничего не понимающему в печном деле, оптимально пригласить для работы мастера. Здесь нельзя допускать ошибок, иначе затраченные средства и труд окажутся бесполезными. Если у вас есть минимальный опыт строительства печей, инструкция поможет вам построить на своем участке коптильню с мангалом и другими рабочими зонами.

  Выбор модели и чертежа

  Первый шаг определяется моделью. Для этого нужно четко уяснить для себя, какие рабочие зоны нужны в коптильне. Например, достаточно одного мангала с мангалом или дополнительно предусмотреть место для казана. Когда вы будете иметь четкое представление о том, что хотите построить своими руками, вам будет проще разработать чертежи мангала-коптильни из кирпича. При отсутствии опыта в этом деле схемы можно найти в интернете или заказать у специалиста.

  Чертеж поможет построить многофункциональную коптильню с полками, нишами, местом для мытья посуды

  По схеме можно построить простую коптильню с мангалом, которую можно использовать для мангала и мангала

  Подборка материалов и инструментов

  Основным строительным материалом для мангала и коптильни является кирпич. Потребуется несколько его разновидностей. Для топочных камер, где высокая температура, используют только шамотный кирпич. Соседние участки выкладываются из другого материала. Здесь хорошо работает огнеупорный кирпич. Он должен быть полнотелым. Для форсирования самих стен коптильни подходят два вида кирпича: полнотелый красный и декоративный. Первый материал дешевле, но стены будут некрасивыми. Затем их придется облицевать декоративным камнем или другим материалом. Стены коптильни из декоративного кирпича обойдутся дороже, но облицовывать их потом необязательно.

  Дополнительно из материалов потребуются песок, вода, цемент. Основная кладка делается на красную глину.

  Совет! Для выкладки очага мангала и топки оптимально приобрести огнеупорную глину.

  Для строительных работ нужен простой инструмент, который поможет замешивать раствор и класть кирпичи

  Из инструмента нужен уровень, отвес, молоток, мастерок. Для замешивания большого количества раствора оптимально использовать бетономешалку. Если его нет, можно размять глину в тазу лопатой.

  Выбор места для сидения

  Многофункциональная коптильня – это не только конструкция для приготовления пищи, но и архитектурное сооружение. Понеся большие затраты на покупку декоративного кирпича или облицовочного материала, неразумно строить многофункциональный мангал где-то в глубине участка. Коптильня должна стать частью архитектурного ансамбля, но не мешать двору.

  Место для красивой многофункциональной коптильни выбрано на видном участке двора

  Кирпичную коптильню оптимально разместить возле дома или беседки, чтобы не бегать за посудой. Однако находиться слишком близко тоже недопустимо. Дым от коптильни и мангала не должен мешать соседям или проникать через окна в собственный дом.

  Не размещайте печи под деревьями, рядом с легковоспламеняющимися предметами из-за угрозы возгорания. Продуваемый ветром участок также не подходит. Неудобно готовить на сквозняке.

  Совет! Оптимально расположить коптильню в том месте, где есть возможность соорудить навес. Укрытие защитит кирпичную постройку от атмосферных осадков, что способствует ее ускоренному разрушению.

  Порядок кладки

  Создавая своими руками из кирпича коптильню-барбекю с местом для казана, мангала и мангала, готовят подробную схему конструкции. Она всегда должна быть под рукой, на протяжении всего строительства. По схеме проще решить, как выкладывать каждый ряд кирпичей коптильни.

  По схеме можно построить многофункциональную коптильню с казаном и мангалом

  Копание и заливка фундамента

  Строительство коптильни с мангалом начинается с закладки фундамента. Кирпичное здание массивное. Без надежного бетонного основания здесь не обойтись. В общих чертах фундамент коптильни представляет собой монолитную плиту с армирующим металлическим каркасом.

  Фундамент под мангал с коптильней заливной бетонный с армированным каркасом на подушке из песка и гравия

  Размер фундамента зависит от габаритов коптильни. Он повторяет форму кирпичного строения, с запасом около 10 см за пределы стен. Сначала на отмеченном участке выкапывается котлован. Его глубина зависит от качества грунта, предполагаемой нагрузки на фундамент от будущего мангала с кирпичной коптильней. В любом случае минимальный параметр – 50 см.

  Дно карьера засыпано слоем песка и гравия толщиной 10 см. Подушку увлажняют и утрамбовывают. Поверх щебня из прутьев толщиной 10-12 мм вязальной проволокой привязывается армирующий каркас. По периметру котлована из досок устанавливается опалубка. Чтобы основание было монолитным, за один раз заливают бетон. Готовый фундамент должен возвышаться над уровнем земли примерно на 5 см.

  Кладка кирпича начинается примерно через месяц. За это время бетон наберет свою прочность. Чтобы нижние ряды кирпичей не тянуло сыростью, фундамент гидроизолируют двумя слоями рубероида.

  Первый уровень

  Первым делом нужно приготовить раствор для кладки кирпичей. Вам понадобятся две смеси. Первый уровень мангала с коптильней – это подвал. Его можно выкладывать на цементный раствор. Пропорции следующие: песок – 3 части, цемент и известь – по 1 части. Остальные ряды и шамотный кирпич кладут на глину. В раствор добавляется песок. Его количество зависит от жирности глины. Качество раствора проверяют формированием нескольких шариков. После высыхания они не должны трескаться, а при падении на пол с высоты 1 м сохранять форму.

  Основание кирпичной коптильни можно выкладывать на цементном растворе с добавлением извести

  Первый ряд основания выкладывается насухо без раствора. Контур будущей коптильни формируется из кирпичей. На раствор выкладываются следующие ряды основания. Необходимо соблюдать заправку швов. Кирпич верхнего уровня должен закрывать вертикальный шов нижнего ряда. За счет перевязки повышается прочность стен.

  Совет! Для повышения прочности кирпичной кладки по углам конструкции выполняется армирование проволокой.

  Кладка мангала

  После возведения цоколя переходят к строительству мангала. Здесь снова нужно проверить все по горизонтали и вертикали уровнем, отвесом. Мастера используют специальные рейки с разметкой делений. Все эти приспособления позволяют возводить ровные стенки мангала.

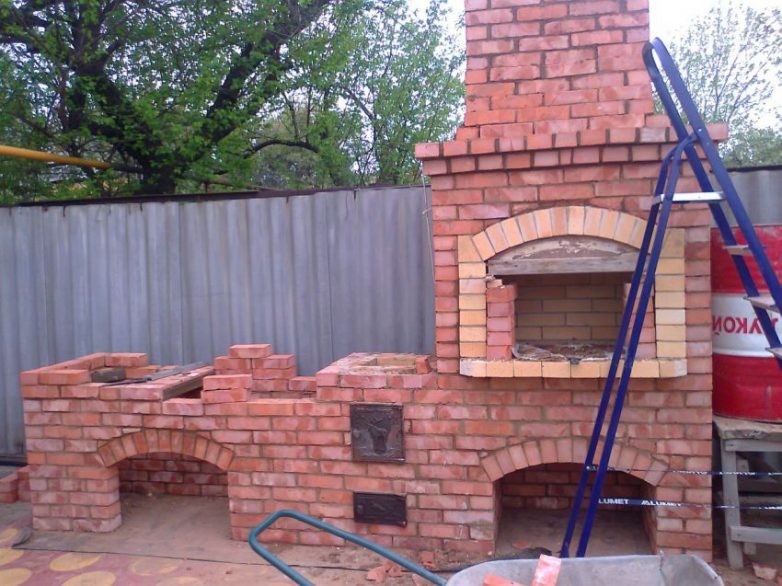

  После цоколя начинают возводить стены мангала из кирпичей

  Для формирования мангала в кирпичную кладку на необходимом уровне заделывают уголки. Они нужны для фиксации основания. Его выкладывают из кирпичей без раствора, оставляя 2-3 зазора. Кислород будет поступать через щели, поддерживая горение дров. Корпус печи оптимально формовать из металла. В конструкции также предусмотрены отверстия для доступа воздуха.

  Топка и коптильная камера из металла

  На одном уровне с мангалом выложить площадку под казан. Сверху он покрыт стальной пластиной толщиной 10 мм. В нем болгаркой вырезается круглое отверстие, внутрь которого будет погружаться казан.

  При выкладке стен коптильни предполагается, что первые 8 рядов будут образовывать дровяную и другие ниши. Далее идет перекрытие и рабочие зоны. На верхнем уровне находится коптильня горячего копчения, которая прогревается пламенем топки. Столешница формируется вокруг 12-го ряда кирпичей.

  Окончательная конструкция коптильни – дымосборник. Он выложен из 10 рядов кирпича. С лицевой стороны кладки делают уступы 17 мм, а с боков – до 35 мм. Последний ряд дымохода должен соответствовать размеру дымохода.

  Коптильня холодного копчения

  Кирпичное строение с мангалом и коптильней холодного копчения строится по другой схеме. В частности, изменено расположение топки. Максимально удален от коптильной камеры. Оптимально, когда длина соединительного канала не менее 4 м. Топку обычно делают ближе к земле, в основании коптильни. От него выкладывают канал металлической трубой или кирпичом. В зависимости от схемы он может быть прямым или изогнутым.

  Дополнительные штрихи

  Отделочные работы служат завершением строительства. Если стены коптильни с мангалом выложены из декоративного кирпича, достаточно просто зашпаклевать стыки. Делается это до того, как раствор успеет застыть.

  При использовании декоративного кирпича достаточно выполнить расшивку.

  Если стены коптильни построены из обычного красного кирпича, то выглядят они непрезентабельно. Конечно, можно сделать расшивку и оставить так. Однако такой мангал лучше спрятать на заднем плане двора. Для придания коптильне эстетичности стены облицовывают камнем и плиткой. Столешницы покупают готовые мраморные или отливают сами из бетона.

  Совет! Украсить коптильню с мангалом можно коваными элементами, окрашенными в черный или бронзовый цвет.

  Мангал и мангал с коптильней своими руками из кирпича

  Коптильня без казана и гриля, но с мангалом и мангалом также считается многофункциональной. Строят его по похожему принципу. Отличие в упрощенной схеме. Нет необходимости создавать печь с плитой под казаном.

  Фундамент

  Строительство коптильни без места для казана, но с мангалом, начинается с закладки фундамента. Сначала выкапывается яма. Дно покрыто песком и гравием. Расправьте подушку. Сверху из прутьев арматуры привязывается арматурный каркас.

  Для защиты фундамента от высокого залегания грунтовых вод подушку из песка и гравия застилают черной пленкой, а сверху уже укладывают армирующую сетку

  После армирования по контуру котлована укладывают опалубку, бетонируют наливается. Для полного затвердевания отводится не менее 1 месяца. За это время бетон периодически увлажняют. Для меньшего испарения влаги печку можно накрыть пленкой или засыпать опилками и часто поливать из лейки.

  Стайлинг

  Технология кладки кирпича ничем не отличается от предыдущего оформления. Сначала на бетонное основание укладывается гидроизоляция из двух слоев рубероида. Первый ряд кирпичей кладут насухо без раствора. Следующие 8 рядов составляют основу коптильни. Здесь есть дрова. Очаг мангала можно выложить из шамотного кирпича или же сварить корыто из нержавейки. Обязательно оставляйте выступы или встраивайте металлические стержни. Предметы нужны для шампуров или мангалов.

  Чаще всего востребована схема, где коптильню располагают на одном краю фундамента, а с другой оборудуют площадку с мангалом и мангалом

  Следующие ряды образуют топку с поддувалом, коптильня, дымосборник и дымоход. Все ниши кирпичной конструкции можно сделать прямоугольными или арочными. В первом случае при перекрытии перемычки укладываются из стального уголка. Для изготовления арки из фанеры сгибаются полукруглые шаблоны. Их кладут на пол, а сверху раскладывают. Чтобы арка была прочной, в центр всегда кладут замковый кирпич.

  Облицовка

  Для отделки кирпичной коптильни аналогичным образом используется камень или плитка. Стены из декоративного кирпича лучше всего сразу гонять. Ниши, не подвергающиеся нагреву, можно закрыть деревянными створками. Чугунные дверцы ставятся на топку и зольник. Столешницу аналогично покупают из мрамора или заливают из бетона.

  Красиво смотрится отделка коптильни, если стены выбить из декоративного кирпича разных оттенков, образуя узор

  Условия использования

  Для копчения в коптильне покупают специальную щепу. Сделать это можно самостоятельно, собрав стружку после обработки дерева плодовых сортов. Дрова используются для барбекю. Бревна заготавливаются таким же образом с плодовых деревьев. Дуб подойдет. Реже используются дрова других лиственных деревьев. Нельзя использовать для коптильни и мангала ель, сосну и другие породы смолистого дерева.

  Копчение и приготовление продуктов на гриле осуществляется с использованием дров из плодовых или лиственных деревьев

  В стационарной коптильне чаще всего коптят мясо и рыбу. Популярны тушки птицы, колбасы, бекон. В зависимости от рецептуры продукт коптят свежим или солят, сырым и предварительно приготовленным. Если коптильня холодного копчения, можно коптить груши, чернослив. Эти же продукты готовятся на мангале, барбекю или мангале, плюс можно запечь овощи.

  Пожарная безопасность

  При разведении огня в топке она не считается открытым источником, так как топка закрывается дверью. Иногда из дымохода могут вылетать искры. Этот недостаток необходимо учитывать. Во избежание возгорания на трубу коптильни ставится искрогаситель.

  Жаровня — открытый источник огня. В ветреную погоду нужно быть осторожным или вообще отказаться от приготовления блюд. Ветер способен выдувать из мангала искры и разносить их по территории. В любом случае, имея многофункциональную коптильню, оптимально обзавестись огнетушителем или установить большую емкость с водой на случай нештатной ситуации.

  Фотогалерея кирпичных копченых мангалов

  Подход к уличному мангалу можно засыпать щебнем, чтобы не было грязи

  Под навесом мангал с коптильней защищен от атмосферных осадков

  Сочетание декоративного камня и кирпича красиво смотрится в отделке фасада коптильни

  Дровяник и другие ниши, не подвергающиеся воздействию тепла, могут быть закрыты с деревянными дверцами

  При отделке кирпичную кладку можно сочетать с бетонной штукатуркой

  Заключение

  Мангал-коптильню из кирпича своими руками за месяц не построить. Строительство продлится целое лето. Только фундамент застынет на месяц. Дальше предстоит еще много работы с вытеснением стен из кирпича и отделкой. Но на следующий сезон вы можете насладиться приготовлением пищи на костре.

  Как сделать жаровню

  В детстве мы делали «Зимние обогреватели» — оригинальное устройство, сделанное из продырявленной жестяной банки, набитой палками и бумагой. Содержимое банки было подожжено, и это хитроумное изобретение было раскручено прямыми дугами с помощью длинной проволочной ручки. Пылающая банка яростно ревела, растягиваясь, и, как следует из названия, согревала вас. Зимой.

  Оглядываясь назад, не совсем ясно, произошло ли «согревание» от тепла, выделяемого самой банкой, или от того, что вы с энтузиазмом размахивали ею над головой. В любом случае, это продлило наши зимние игры на свежем воздухе, которые в те безобидные дни состояли из бросания камней во что-то, карабканья по вещам и ленивых ударов друг в друга футбольным мячом. (Вы понимаете, это было время, когда еще не было мобильных телефонов и игровых консолей)

  Когда провода не было в наличии, мы снабжали наши зимние утеплители ручками из веревки, что, если оглянуться назад, оказалось небольшим конструктивным недостатком. Это, однако, добавляло волнения от незнания того, когда рукоятка прогорит и отправит горячую банку с огнем в небо, как метеор из консервной банки, или рухнет на землю в потоке искр и осколков раскаленной палки.

  Здравый смысл, почерпнутый из преклонных лет (в сочетании со строгими требованиями STIHL к охране труда и технике безопасности), не позволяет нам рекомендовать вам сделать его самостоятельно, но жаровня — более крупный наземный брат Winter Warmer — отличный способ согреться на участке или в вашем саду! Жаровня также удобна для избавления вашего зимнего участка от не поддающегося компостированию детрита, который накопился за сезон. Мы топят наши обрезками яблонь, а также другими древесными остатками, прежде чем загрузить их выкопанными сорняками, которые будут восстанавливаться и процветать только в том случае, если их бросить на компост — особенно хорошим примером является вьюнок.

  При изготовлении жаровни для сада лучше всего подходят бочки из-под масла (хотя их не всегда легко достать), но вы можете сделать жаровню из любого металлического контейнера приличного размера. Старые металлические мусорные баки хорошо работают, и если вы хотите построить что-то в меньшем масштабе, попросите в местном магазине на вынос доступ к их переработке, где вы сможете подобрать несколько промышленных банок для общественного питания.

  Шаг первый: Очистите банку

  Перед использованием тщательно очистите выбранную металлическую емкость. Очевидно, что старые остатки пищи, покрытые коркой, не окажут вредного воздействия на горящую жаровню, но старая масленка или что-то подобное могут стать неприятным горючим сюрпризом. Почистите его металлической щеткой и промойте из шланга, прежде чем начать.

  Шаг второй: проветрите жаровню

  Проделайте несколько отверстий в нижней трети банки. Для этого лучше всего использовать дрель, оснащенную сверлом из быстрорежущей стали подходящего размера. Перед сверлением сделайте небольшую ямку в том месте, где вы хотите сделать отверстие, используя молоток и кернер. Это предотвратит скольжение сверла до того, как оно успеет прокусить металл. Для лучшей работы жаровни также проделайте несколько отверстий в основании.

  Шаг третий: разведите огонь

  Поднимите садовую жаровню над землей, поставив ее на четыре больших кирпича. Поместите кучу маленьких сухих палочек в форме «вигвама» на дно жаровни вокруг трута, например нескольких листов скомканной газеты или сухих листьев. (Вы можете схитрить и использовать зажигалку, если хотите — мы также видели, как люди используют чипсы Dorito в качестве зажигалок, но мы никогда не одобряем такое расточительное использование таких вкусных треугольных закусок.)

  Поверх маленького вигвама добавьте пару веток среднего размера, стараясь не переполнять жаровню, прежде чем зажечь трут. Когда костер полностью разгорится и ваши ветки среднего размера начнут яростно гореть, вы можете начать добавлять большие ветки и большие куски дерева, прежде чем добавлять какие-либо сорняки, которые у вас есть. Но полегче — добавляйте зелень постепенно, чтобы ограничить раздражающие соседей клубы дыма.

  Горячие советы

  Внешняя часть жаровни станет горячей и будет оставаться горячей некоторое время после того, как огонь погаснет. Убедитесь, что вы держите руки подальше от металла, и, когда вы закончите, не забудьте облить место пожара водой. Костры имеют привычку снова разгораться, особенно если поднимается ветер, и меньше проступков, более серьезных, чем оставление костра без присмотра.

  Когда огонь потухнет и жаровня достаточно остынет, вы сможете использовать и золу. Некоторые люди используют его, чтобы растопить обледеневшие дорожки зимой, но, по нашему опыту, это не так уж эффективно (и оставляет после себя серое грязное месиво). Если у вас есть компостная куча, состоящая преимущественно из пищевых отходов и скошенной травы, зола поможет снизить кислотность, создав лучшую компостируемую среду. Вы также можете выкопать золу в местах, где вы планируете сажать овощи, которые растут в щелочной почве, такие как цветная капуста, белокочанная капуста и лук.
