Гараж из профнастила своими руками: технология, чертежи, фото

Купил квартиру, делаю ремонт, денег ушло немеряно. А тут еще одна проблема нет гаража куда можно поставить машину, ведь жалко мою «Ласточку» то солнце, то дождь, то скоро морозы, а она бедняжка страдает, стареет. Стройматериалы, которые остались после ремонта, но в хозяйстве еще пригодятся, тоже деть некуда. Решил заняться этой проблемой. Тут же понял, купить или построить гараж из кирпича не потяну по финансам. Все взвесив, решил сделать не дорогой гараж своими руками из профнастила. Почему бы и нет: материал сравнительно недорогой, но прочный. Пускай я потрачу немного времени, зато спать буду спокойно.

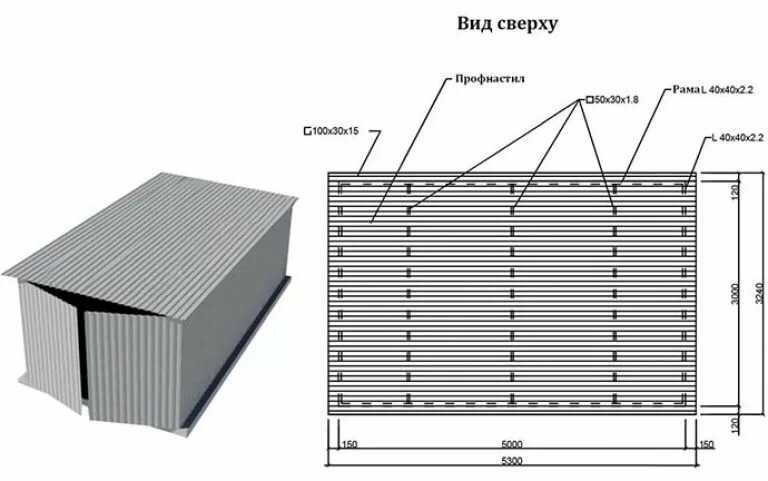

Чертеж гаража из профнастила своими руками

Первое из чего мы начнем свою работу, расчертим схему планируемого гаража. Благодаря этому мы будем знать количество и размер материала, который нам понадобится. Размер нашего строения будет зависеть от размера машины и того что мы планируем в нем хранить.

Если вы планируете хранить в гараже габаритные инструменты, стеллажи. То обязательно учитывайте это изначально и тогда делайте ваш гараж просторнее.

Когда с размером и чертежом мы определились, переходим ко второму этапу работы — фундаменту. Как мы уже знаем металлопрофиль материал не из тяжелых, и поэтому делать очень прочный фундамент нет особого резона. Достаточно будет выкопать полуметровую яму по периметру всего будущего гаража. На дно которой насыпаем щебень и песок сантиметра по десять каждого при этом утрамбовывая их.

Затем из досок сооружаем опалубку и заливаем бетон заодно устанавливая в основание прочную арматуру (таким образом, чтобы она на сантиметров 20 превышала уровень фундамента) Также можно использовать металлические квадратные трубы высота которых будет соответствовать данной высоте. Это необходимо чтобы закрепить «скелет» гаража. Когда цемент застынет, делаем гидроизоляцию, для этого можно использовать мастику или рубероид.

Заливаем бетонный пол в гараже

Подготовка пола гаража

Пол в гараже будем заливать бетоном, но перед этим нужно подготовить территорию. Убрать верхний шар грунта и засыпать ее песком. Перед тем как сделать пол в гараже вы хорошенько подумайте нужна ли вам там смотровая яма, ведь тогда ее нужно будет вырыть до того как мы поставим стены, залить бетоном и облицевать стены кирпичом.

Для того что бы не нарушить конструкцию стен под воздействием температуры, по желанию на краях по периметру ложем демпферную ленту (скажу по секрету, раньше такого не было и все строения стояли и без этой ленты).

Песок утрамбовываем, поверх ложем армирующую сетку и заливаем бетонным раствором. Ненадолго оставим наше строительство, пока стяжка не затвердеет и не станет прочной. Через пару недель продолжим работу.

Возводим профильный каркас гаража

Каркас гаража

Одной из ответственных работ будет соорудить каркас. Для этого нам понадобятся:
• уголки из металла 80 мм;
• углошлифовальная машина;
• сварочный аппарат;
• петли для распашных ворот с шариком;
• утеплитель (минеральная вата, пенополистирол, пенопласт) -по желании и надобности.
• шуруповерт и саморезы;
• профильные листы.

Первым делом монтируем нижнюю обвязку. С помощью электросварки приварим по всему периметру уголки к ранее оставленным квадратным металлическим трубам (или арматуре).

К этой обвязке привариваем из уголков или профтрубы вертикальные элементы каркаса. Здесь обязательно нужно брать во внимание ширину профильных листов.

Затем верху по периметру приварим еще уголки они из них мы и сделаем верхнюю обвязку. При этом контролируем, что бы все диагонали совпадали и стойки были перпендикулярны под углом 90 градусов.

Не забываем, про ворота, поэтому металлический каркас гаража делаем только для задней и боковым стенкам. Спереди конструкция будет другой и состоять она будет из двух частей: проема для ворот и фронтона.

Разметка угла перед сваркой каркаса ворот из профнастила

Для ворот также из металлических уголков варим каркас, надежно усилив их дополнительными элементами (ребрами жесткости). К основе привариваем петли для распашных гаражных ворот с шариком. Всю нашу конструкцию монтируем в проем и обшиваем профильным листом.

Крыша гаража из профнастила

Переходим еще к одному элементу гаража — крыши.
Начнем со стропил. Все зависит от вариантов крыши. Она может быть двух вариантов: односкатная (более бюджетная) и двускатная.

Гараж с односкатной крышей

Сделать крышу односкатной куда проще, в этом случаи каркас гаража делаем с наклоном на одну из сторон (в зависимости от месторасположения гаража). Сторону выбираем с учетом того что бы вода с крыши не стекала на соседние постройки. Если такой возможности нет, уклон делаем наперед, не забывая сделать желоб, чтобы вода не лилась на голову.

Если вы все же решили сделать крышу двускатной, то в этом случаи стены гаража делаются одинаковые. Поверху монтируются стропильные пары укреплённые откосами. Число их должно быть ровно количеству самих вертикальных стоек.

Обшивка профильным листом и отделочные работы

Обшивка профлистом

Каркас готов, переходим к обшивке профильным листом. Делаем это при помощи шуруповерта и саморезами по металлу анодированные (противокорозийным покрытием стандартной комплектации (шайбой и прокладкой)).

Профильные листы устанавливаем вертикально, начиная с любого угла. Монтируем внахлест друг на друга по всему периметру.

Утепление гаража своими руками

Гараж изнутри можно утеплить. Материал для этого вы можете подобрать по желанию и финансам. Как я уже писал ранее подойдет полистирол, пенопласт, минеральная вата, стекловата, утеплительные плиты. Утепляя стены, не забываем и об утеплении крыши гаража. Поверх утеплительного материала можно обшить внутреннюю часть гаража влагостойкими материалами, фанерою, гипсокартонном, USB. Так гараж станет лучше внешне и более практичней по техническим характеристикам.

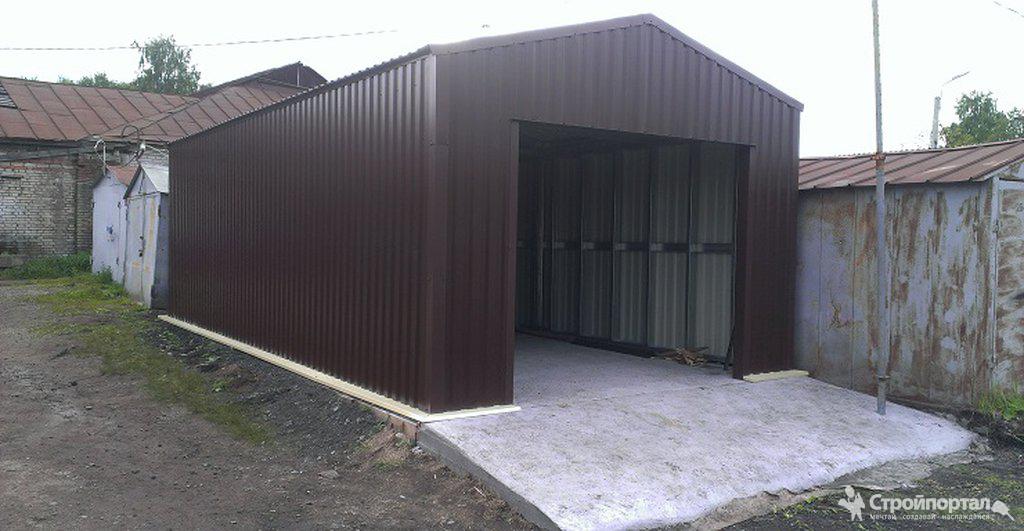

Ну, вот полюбуйтесь, гараж сделанный из профнастила своими руками — готов. Можно сказать, что я для машины сделал уютную квартирку.

Гараж из профнастила своими руками фото

Гараж из профнастила своими руками фото

Гараж из профнастила своими руками. Чертежи, рекомендации и инструкция по постройке

Содержание

1. Чертеж гаража с односкатной крышей
2. Как правильно построить гараж из профнастила?
3. Выбираем профнастил для гаража
4. Выбор места для гаража
5. Подготовительные работы
6. Строительство фундамента и каркаса из профиля
7. Монтаж стен и крыши
8. Пол и ворота
9. Отзывы владельцев

Среди наиболее распространенных на сегодняшний день вариантов постройки крытых гаражных стоянок для личного автомобиля наиболее часто встречаются гаражи из профилированного оцинкованного листа.

Такой вариант не требует слишком больших капиталовложений, позволяет без привлечения специалистов самостоятельно собрать компактный гараж для практически любого транспортного средства.

Чертеж гаража с односкатной крышей

Вопрос постройки такого сооружения прежде всего связан с финансовыми затратами на материалы для строительства. И здесь немаловажную роль играет вопрос выбора проекта строительства.

Технология возведения зданий из профнастила позволяет из множества вариантов выбрать более приемлемый вариант:

• гараж из профилированного листа с односкатной крышей на одно стояночное место;
• сборный гараж из металлических секций с двускатной крышей;
• гараж на два стояночных места с распашными воротами;
• проект здания из профнастила на одно стояночное место с дополнительным помещением, с одно или двускатной крышей.

Наиболее бюджетным вариантом строительства здесь будет выступать проект имеющий:

1. наименьшее количество технически сложных соединений – болтовых, резьбовых, или заклепочных;
2. простые двустворчатые ворота, без двери;
3. односкатную крышу без чердачного пространства.

Кроме этого, следует учесть:

• материал основания на месте постройки сооружения;
• тип фундамента;
• особенности условий эксплуатации здания.

Оптимальными размерами гаража с односкатной крышей на одно место стоянки автомобиля будут:

• ширина 2,8–3,75 м.;
• длина 4–6 м.;
• высота 2,0–2,5 м с уклоном до 1,85 м.

Как правильно построить гараж из профнастила?

Во многом результат работы зависит от того, насколько правильно распределены и рассчитаны все этапы работы, в том числе и подготовительный этап, когда планируется не только порядок работы, но и выбирается материал с учетом его технических характеристик и эксплуатационных возможностей.

Выбираем профнастил для гаража

Удобство технологии возведения сборных быстровозводимых зданий из профилированного металлического оцинкованного лист позволяет использовать практически все виды представленных на рынке профилированных листов.

Однако для того чтобы получить наилучший результат следует обратить внимание:

• на вес материала – ведь несмотря на довольно легкий вес листов, использование листов толщиной свыше 1,8 мм, не годится для крыши;
• качество обработки и защитного покрытия – стандартные листы должны иметь стандартные размеры и правильную геометрию, без деформированных участков, с одинаковым защитным покрытием по всей площади.

При выборе материала у поставщика необходимо также уточнить возможность заказа материала уже подогнанного по размеру, такая услуга во много позволит сэкономить не только время, но и средства ведь подгонка отдельных элементов обшивки может составлять до 20% времени на монтаж самого объекта.

Таким образом, учитывая особенности возведения подобных зданий и их последующей эксплуатации, при выборе профилированного листа наружной обшивки лучшим вариантом будет:

1. окрашенный оцинкованный профилированный лист;
2. лист, имеющий небольшую высоту волны;
3. материал толщиной 1,2–2,0 мм для обшивки наружных боковых стен и задней стенки, металл толщиной 1,5-2,2 мм для ворот сооружения, потому что именно ворота чаще всего в данном виде построек подвергаются различным деформациям, и наконец, лист с большей волной и толщиной 0,7-1,2 мм для устройства крыши.

Выбор места для гаража

Одним из наиболее дельных советов по выбору места для постройки гаража будет учет опыта вождения автомобилем. Достаточно большой опыт владения водительскими навыками позволит разместить строение в любом мало-мальски пригодном для этого месте.

Ну а если опыта недостаточно, то следует учитывать:

• форму подъездного пути к гаражу;
• наличие крутых поворотов и спусков в непосредственной близости к воротам;
• наличие на предполагаемом участке размещения инженерных коммуникаций – кабельных линий, канализационных коллекторов, магистралей водопроводов;
• наличие над местом высоковольтных линий электропередач;
• размещение деревьев;
• наличие других построек.

Кроме этого, для создания минимального комфорта и удобства проведения ежедневного технического обслуживания автомобиля нужно рассмотреть возможность прокладки в гараж электричества стационарной сети в 220 вольт.

Подготовительные работы

Практический этап реализации проекта строительства начинается с момента начала работ по расчистке площадки под строительство.

На этом этапе убирается нежелательная растительность, снимается верхний слой почвы (если планируется отсыпка гравийного основания или асфальтирование площадки), расчищается подъездные пути к месту сборки. Проводится разметка основных элементов строения – элементов фундамента, отмостки.

Строительство фундамента и каркаса из профиля

Поскольку данное строение не является капитальным, и его общий вес не несет сильной нагрузки на грунт, то для фундамента достаточно проведение грунтовых работ в объеме отрывки траншеи по периметру гаража глубиной 30 см и шириной 25-30 см. В местах установки вертикальных стоек каркаса рекомендуется углубить фундамент на 50-60 см в виде колонны 30*30 см.

Заливка фундамента должна производится в течение одного дня, поскольку объем бетона небольшой, то все операции, возможно проводить вручную.

На конец несущей стойки из профильной трубы перед бетонированием привариваются распорки. После установки стоек, они фиксируются бутовым камнем, а после выравнивания по линии заливаются бетоном. Фундамент выдерживается до окончательного затвердения бетона но, не менее 4-5 дней.

Монтаж каркаса начинается со связывания нижнего яруса поперечными распорками, он располагается на уровне фундамента. На высоте 50-60 см от нижнего яруса сваривается следующий ярус перемычек. Также через 50-60 см формируется следующий ярус. Верхний ярус будет формировать каркас крыши и установка его производится в последнюю очередь, когда основная конструкция каркаса приобретает необходимую жесткость.

Каркас крыши как наиболее ответственный элемент постройки формируется согласно проекту и в обязательно порядке устанавливаются:

• стропильные ноги по направлению уклона крыши;
• прогоны;
• стойки и подстропильные ноги;

При монтаже обязательно выдерживается как горизонтальные, так и вертикальные положения всех элементов. Поперечные связки между стенами гаража между стропилами устраиваются по верхнему срезу стропильных ног, и таким образом, чтобы верхняя плоскость поперечин была одинакова плоскости стропил.

При одиночном расположении постройки рекомендуется устраивать карнизы по периметру не менее чем в 15-20 см, в стороне уклона карниз делается в 25-30см. За 3-5 см до конца стропила в стороне склона дополнительно монтируется поперечина для усиления жесткости карниза.

Стойки по углам конструкции и центральные стойки дополнительно в местах соединения со стропилами усиливаются треугольниками из листового металла толщиной 3-5 мм.

Монтаж стен и крыши

Для монтажа профильных листов возможны различные варианты, но при этом самым приемлемым является использование кровельных саморезов. Специально разработанные крепежные элементы позволяют без труда закрепить листы на любую поверхность, отличительной особенностью такого крепежа является наличие спирального сверла на конце самореза.

Монтаж профнастила можно начинать как с крыши, так и с обшивки стен. Преимущества монтажа листов с крыши обусловлено тем, что позволит сделать эту легче, а вот при начальной обшивке стен, есть возможность сделать качественно место стыка крыши и стен.

Саморезы устанавливаются в прогиб волны, это единственное место, где крепление будет наиболее жестким и надежным. Как и на крыше, так и на стенах саморезы устанавливаются через 4 волны.

Стены монтируются снизу вверх, верх обрезается по стропилу с помощью болгарки или электролобзика.

Монтаж крыши начинается снизу, с таким расчетом, чтобы карниз выступал на 25-30 см. Напуск следующего листа профнастила делается не менее чем на 2-3 волны. Второй ряд листов запускается не менее чем на 20-25 см. Саморезы вкручиваются через 3-4 волны.

Пол и ворота

Подъемные и откатные ворота обязательно устанавливаются согласно прилагаемым инструкциям, это довольно сложные системы для новичков-энтузиастов, а вот обычные распашные ворота особого умения не требуют. Просто для их монтажа необходимо максимум внимания и аккуратности.

Сначала сваривается каркас ворот, проверяются углы и диагонали, потом собираются рамки половинок и устанавливаются завесы. После проверки правильности установки и размеров проводится установка зазоров и окончательный монтаж петель и запорных элементов.

Обшивка профнастилом проводится по аналогии с порядком работы по обшивке стен, но лишь с той поправкой что листы крепятся строго в размер рамки ворот, в противном случае может в зимний период или при сильном обледенении профнастил может быть сильно деформирован.

В самом гараже рекомендуется со временем устроить плотное основание, поскольку грунтовое основание со временем будет иметь колеи и провалы. Самым бюджетным является насыпной пол из мелкофракционного щебня, более дорогой, но в то же время и более долговечный пол получается при заливке бетоном или укладке асфальтобетонного покрытия.

Отзывы владельцев

«Постройка гаража заняла всего три дня. Односкатная крыша ничуть не хуже двускатной, и утеплитель легче крепить и материала пошло меньше. А с сэкономленного материала вышла еще и коморка под инструмент. Плюс был в том, что профнастил и каркас фирма подогнала под размер и пронумеровала, так что осталось только самому скрепить.»

Оценка:

Вячеслав Глебович

«Как бюджетный вариант гараж из профнастила отличная вещь. Просто дешево и с возможностью потом доработать, утеплить и обеспечить нормальные условия.»

Оценка:

Алексей Яковович

«Лучше не задумываться и не искать разные варианты, новый гараж есть новый, тем более что сразу под боком, времени на сборку ушло намного меньше, чем на получение разрешения. Профнастил сразу шел цветной, так что на 5-6 лет о покраске можно и не вспоминать. Крышу по моему желанию сделали односкатную, с уклоном в 25%, вторую зиму проблем нет, даже отлив не делал. Ворота открываются нормально, нареканий нет, только замки и петли смазывай. Места достаточно, друзья даже не верили, что в обе стороны можно дверки открывать.»

Оценка:

Игорь Евгениевич

Как видно, постройка подобного гаража из профилированного металлического листа не является чем-то особенно трудным и невозможным. Получение прочного и надежного укрытия для автомобиля, возможно и при затрачивании минимального количества средств и усилий.
