Дачные качели своими руками из дерева: фото и чертежи с размерами — Умный дом: система умный дом, автоматизация зданий, интеллектуальное здание, цифровой дом, домашняя автоматизация, интеллектуальный дом

Содержание

особенности изделий из дерева, чертежи, фото и видео

Деревянные садовые качели — это весьма полезная и важная дачная постройка. Проводить время, плавно покачиваясь над землей на свежем воздухе, по душе как взрослым, так и детям, потому что такой отдых успокаивает нервную систему и поднимает настроение.

Качалка на даче

Преимущества качелей из дерева

Место отдыха

На рынке вы встретитесь с огромным ассортиментом материалов, из которых изготавливают подобные конструкции.

Но деревянные качели для сада являются наиболее востребованными, т.к. обладают целым перечнем достоинств:

Простота и легкость изготовления. Для того чтобы сделать такого рода садовый элемент необходимо обладать минимальными навыками по работе с природным материалом;
Малая стоимость итоговой конструкции. Цена на дачные качели из древесины на порядок ниже, чем у точно такой же металлической или пластиковой конструкции;
Универсальность;

Обратите внимание!
Из древесины можно сделать не только небольшие детские одноместные качели, но и большие семейные, на которых уместится несколько человек.

Гармоничность. Садовые качели из дерева прекрасно впишутся и дополнят композицию сада, что нельзя сказать о металлических и пластиковых моделях, которые следует с особой тщательностью подбирать под определенный ландшафт;
Безопасность. Дерево материал мягкий, что сводит к минимуму возможность получения травм детьми;

Обратите внимание!
По безопасности дереву просто нет конкурентов на рынке.

Экологическая чистота ввиду того, что древесина — это природный материал.

Купить или сделать

Данный вопрос вызывает достаточно много размышлений, ведь стоимость таких изделий на рынке не так уж и высока, а широкий модельный ряд позволит отыскать вариант, удовлетворяющий любые потребности.

Но, с другой стороны, деревянные качели садовые своими руками сделанные будут радовать гораздо больше, и вызывать гордость мастера. Самодельное изделие будет по-настоящему украшать ваш сад, и делать его индивидуальным и оригинальным.

Конечно, выбор покупать или сделать самостоятельно остается за вами, но для тех, кто решился взяться за творческий процесс изготовления, ниже будет представлен пошаговый алгоритм работ.

Изготовление качелей

Сборочный чертеж

Чтобы соорудить садовые качели своими руками из дерева должна быть реализована инструкция, состоящая всего из 5 шагов.

Выбор места расположения

Существует несколько важных нюансов, которые непременно необходимо учесть, останавливая свой выбор на том или ином участке:

Рельеф. Поверхность должна быть идеально ровной. Это поспособствует простоте установки готового изделия;
Место должно быть предназначено для отдыха. Лучше отдать предпочтение территории за домом, чтобы отдых был наполнен покоем и не отвлекали различные бытовые мелочи;
Возможность функционирования. Для того чтобы была возможность качаться следует предусмотреть пространство спереди и сзади, там не должно быть дачных деревьев, кустарников, заборов, стен здания и т. п.

Инструменты и материалы

Т.к. мы будем делать именно деревянные качели, то соответственно основные требования будут предъявляться именно к древесине, которая будет основным материалом. Брус необходимо выбрать без дефектов, трещин и сучков.

Совет. Сорт древесины должен отличаться повышенными прочностными параметрами, поэтому специалисты рекомендуют избирать ель, кедр, березу или дуб.

Для каркаса потребуются следующие материалы:

Кедровый или дубовый брус с размером 100/100 мм – 4 шт. по 3 погонных метра для создания боковых опор;
Кедровый или дубовый брус сечением 80/80 мм – 1 шт. 2,5 метра погонных в длину для сооружения перекладины;
Доска обрезная 100/30/6000 мм – 1 шт. для боковой стяжки.

Для сооружения дивана-скамейки или сиденья конструкции потребуются:

Брус из твердых пород 56/45 мм – 10 метров погонных, из которого будут изготовлены рама сиденья, спинка, стойки для подлокотников;
Доска обшивочная 46/26 мм – 18 метров погонных;
По желанию могут быть установлены подушки, которые можно либо купить, либо изготовить самостоятельно;
Для подвески и крепления сиденья должны быть использованы цепи с цельными (заваренными) звеньями, уголки из металла, рым-болты или подвесные крючки, мебельные болты и саморезы различных размеров.

Обратите внимание!
Если вы хотите кроме основных элементов оснастить конструкцию еще и крышей, то следует купить фанерный лист, из которого можно будет соорудить крышу.
В качестве кровли отлично подойдет такой природный материал как солома.

Конструкция с крышей

Также в работе вам потребуется следующий набор инструментов:

Шуруповерт;
Электролобзик или болгарка со специальным диском;
Электрорубанок;
Электродрель;
Строительный уровень.

Сооружение боковых стоек

На фото – стойки

Для того чтобы облегчить работу можно использовать чертежи садовых качель своими руками из дерева, которые вы без труда найдете на нашем сайте. Большинство самодельных конструкций оснащаются А-образными боковыми стойками.

Совет. При сооружении необходимо следовать золотому правилу устойчивости итоговой конструкции: ширина основания изделия должна быть шире сиденья, но не меньше чем на 0,5 м.
Так, к примеру, если ширина сиденья 80 см, то ширина основания должна быть 130 см и более.

Можно сделать чертежи деревянных садовых качелей своими руками. Они непременно должны содержать в себе расчет ширины основания и верхнего угла стойки. Верхний угол также оказывает свое влияние на устойчивость.

Поле того как все расчеты будут произведены, отпиливаем элементы для создания стоек с помощью лобзика и соединяем их при помощи длинных саморезов или мебельных болтов.

Совет. Для того чтобы конструкция была надежной, следует расположить боковые стяжки, одну на уровне 200 мм от верхнего угла, а вторую на расстоянии 60 см от уровня почвы.

Установка стяжек

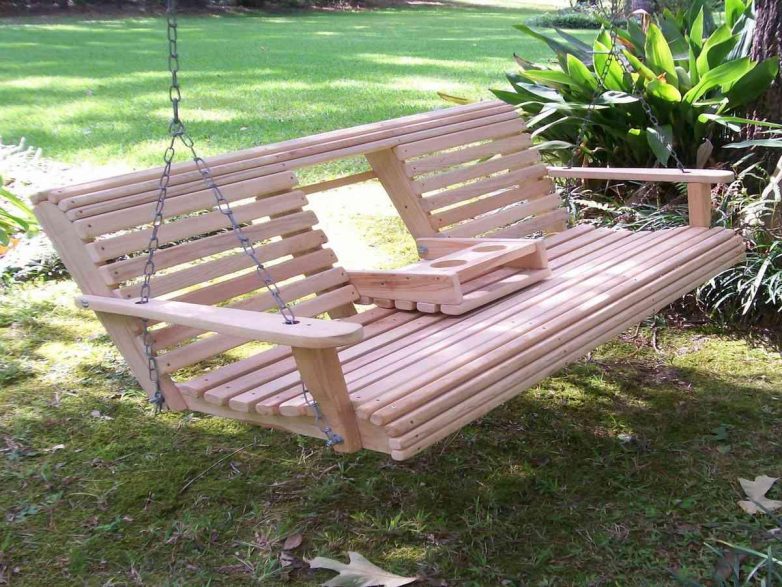

Сиденье

Для сооружения сиденья необходимо сделать 2 рамы 2000/500 мм (сиденье), 2000/650 мм (спинка). В рамках располагаем ребра жесткости. Соединение рамок производим с помощью уголков и саморезов. Готовое сиденье можно обшить облицовочной доской.

В завершении, конструкцию необходимо закрепить при помощи подвески. Рым-болты вкручиваем в верхний брус спинки и передний брус сиденья.

Сиденье

Установка

Под стойки необходимо вырыть ямки глубиной около 80 см, в которые укладывается подушка их песка и щебня в 20 см толщиной, на которые потом устанавливают стойки.

Совет. Ровность установки контролируйте с помощью строительного уровня.
После установки покройте конструкцию лаком.

В заключение

Готовая конструкция

Теперь, когда вы ознакомились с процессом сооружения, вполне сможете самостоятельно решить, покупать качели или сделать самому. А посмотрев видео в этой статье, вы сможете наглядно увидеть, как соорудить садовые качели из дерева своими руками.

Добавить в избранное
Версия для печати

Статьи по теме

Все материалы по теме

Качели для дачи своими руками

Что может быть приятней, чем отдохнуть в уютном уголке тенистого сада, расположившись на удобных качелях? Именно здесь можно получить максимальное удовольствие, расслабляясь после тяжелого дня, устроив семейные посиделки или дружескую вечеринку. Уличные качели становятся необходимым атрибутом дачного отдыха, привнося нотки романтизма и уюта. На сегодняшний день существует большое разнообразие качелей, среди которых можно выбрать наиболее подходящий вариант. Ознакомившись с тем, какими они бывают, вполне реально сделать подобное чудо своими руками, доставив неимоверную радость всей семье. Итак, какими же бывают уличные качели для дачи и как смастерить их самостоятельно? Об этом мы расскажем далее.

Виды качелей для дачи

Качели на дачном участке могут выполнять разные функции, дарить радость детям и взрослым. В зависимости от размеров участка, можно установить несколько конструкций, рассчитанных на разные возрастные категории, или же одну большую для всей семьи.

Садовые качели для спокойного отдыха

В данном случае речь пойдет об уличных качелях, предназначенных для отдыха на природе в кругу семьи или дружеских посиделок. Такие конструкции зачастую рассчитаны на несколько человек, но есть варианты и одиночных сидений для тех, кто любит побыть наедине с самим собой.

Конструктивно уличные качели представляют собой две опорных стойки с ригелем, к которому с помощью подвесов (цепи, канаты, металлические рейки) крепится сидение. Посадочное место, как правило, имеет спинку и подлокотники, изготавливается из дерева, металла. На сегодняшний день это могут быть целые подвесные кресла или диванчики, оснащенные мягкой обивкой, декоративными подушечками.

Рекомендуется приобретать или мастерить садовые уличные качели с навесом, который защитит от зноя и дождей.

Качели для активного отдыха

На дачном участке, помимо работы и релакса, можно найти время и для более веселого времяпровождения. Особенно это актуально семьям с детьми, которые не могут усидеть на месте в поисках приключений. Не секрет, что и взрослым нередко хочется погрузиться в детство.

Модели для активного отдыха рассчитаны на более сильную раскачку, что доставляет большое удовольствие малышам. Подобные конструкции существуют десятилетиями, с годами совершенствуются материалы сидений, крепежей, но принцип работы остается тем же. Самые простые уличные качели несложно изготовить самостоятельно с помощью простой доски и веревок.

Конструкции качелей

По типу установки уличные качели условно подразделяются на две основные группы:

Стационарные – имеют фиксированное месторасположение. Деревянные столбы вкапываются в землю на глубину около метра, а металлические дополнительно заливаются у основания цементным раствором. Несомненное преимущество стационарных качелей в безопасности – их невозможно перевернуть;

Переносные – могут располагаться на любой территории дачного участка, в саду, на террасе. Они менее устойчивы, но зато их легко переместить при необходимости или же отправить на зиму в хозяйственную постройку.

Из каких материалов изготавливаются

Выбирая уличные качели для дачи, немаловажно обратить внимание на материал, из которого они изготовлены. В основном, сырьем служит дерево, металл, а также лоза, ткань, пластик.

Дерево

Материал обладает массой положительных характеристик, дающих возможность создавать привлекательные конструкции, подходящие к любому ландшафтному дизайну. Древесина – экологически чистый материал, а потому совершенно безопасен для человека. Чтобы продлить срок службы деревянных уличных качелей, необходимо оснастить их навесом, защищающим от осадков и пересыхания под солнечными лучами. Избежать поселений насекомых помогают различные антисептики, они же справляются с гнилостью и грибками. Дерево – универсальный материал, который легко поддается обработке, поэтому можно дополнить уличные качели различными резными узорами, фигурными элементами.Прекрасно смотрятся качели, выполненные техникой плетения из лозы или ротанга.

Металл

Чтобы получить по-настоящему прочную конструкцию, можно приобрести или сделать своими руками садовые качели из металла. Основное достоинство материала заключается в его стойкости к атмосферным воздействиям – он не рассыхается, не гниет, имеет высокие показатели прочности. Металлические уличные качели легко окрашиваются. Недостатком можно назвать предрасположенность металлических изделий к коррозии, однако при своевременной обработке антикоррозийными средствами, лаками этого можно избежать.

Особенно красиво смотрятся качели с элементами ковки. Если такую конструкцию вскрыть белой краской, можно получить настоящее винтажное украшение участка.

Пластик

Пластиковые качели отличаются сравнительно невысокой стоимостью, но и прочностные характеристики несколько уступают. Пластик больше подвержен поломкам в результате механических воздействий, но стоек к природным катаклизмам и имеет разнообразную цветовую палитру.Чаще всего материал используется при изготовлении детских качелей.

Конструкция садовой уличной качели может содержать комбинацию материалов. Например, нередко опоры изготавливаются из металла, а сидение из древесины, сочетая надежность, красоту и комфорт.

Оригинальные качели и их оснащение

Уличные качели для дачи могут отображать самые интересные дизайнерские решения. Например, конструкции, выполненные из коряг, подлинно подчеркивают естественность, близость к природе. Их вполне можно сделать своими руками, создав настоящий шедевр на участке.

Каждый человек стремится к созданию для себя и своей семьи максимально комфортных условий. Примером могут стать качели, обустроенные москитной сеткой, спасающей от комаров и других надоедливых насекомых, или же вовсе комфортабельные «апартаменты» с диваном и аристократичными шторами.

Не уступают в оригинальности и такие одиночные конструкции, как причудливые подвесные корзины, качели-шезлонги и гамаки. Все они дарят возможность насладиться комфортным уединением в объятиях окружающей природы.

Качели для дачи своими руками

Несложные конструкции качелей можно вполне сделать своими руками. Есть самые простые модели, сконструировать которые не составит особого труда, даже не обладая навыками работы с деревом или металлом. При наличии специального инструмента можно взяться и за более серьезные конструкции. Далее предлагаем ознакомиться с некоторыми вариантами.

Подвесные качели для дачи своими руками

Наиболее простой способ изготовления качелей своими руками – это смастерить подвесную конструкцию, которая будет предназначена, в первую очередь, для детишек. Для начала нужно подготовить место, выровнять площадку. Затем выкапываются две ямы для столбов, их глубина должна быть около метра, чтобы обеспечить хорошую устойчивость. Подготовленные столбы закапывают и закрепляют на них перекладину. Далее понадобятся прочные веревки или цепи, которые будут держать сидение. Для изготовления посадочного места используют прочную натуральную древесину. Доску необходимо тщательно зачистить, можно покрасить, вскрыть лаком или обтянуть тканью.

Если Вы сомневаетесь в надежности П-образной опоры, можно смастерить Х-образную – тогда понадобится четыре одинаковых столба, скрепленных попарно, как показано на фото. Иногда качели попросту крепят к прочной ветке массивного дерева.

Для сиденья можно использовать не только деревянную плиту, нередко для этого используют шины от автомобилей. Из них можно вырезать причудливые оригинальные фигурки. Также можно смастерить сиденье из ткани и реек для самых маленьких, использовать основу плетеного стула (без ножек) или самый обычный небольшой поддон.

Садовые качели из металла

При наличии сварочного оборудования можно сделать простые, но очень надежные качели из металла. Чаще всего опорные столбы изготавливают из металлической трубы диаметром около 5 см. Их сваривают попарно, а сверху приваривают ригель такого же диаметра.

Опору можно установить в земле, зафиксировав цементным раствором либо дополнительно приварить нижнюю основу, которая обеспечит их стойкость и равновесие на любой ровной поверхности. Такие качели можно свободно перемещать в необходимое место.

Сидение может быть металлическим, но практичней его сделать из деревянных досок, которые не нагреваются на солнце, отличный вариант – изящное сиденье из лозы. В качестве держателей выступят прочные цепи или же металлические рейки. Так же не помешает обустроить навес, защищающий от солнечных лучей и осадков.

Садовые качели из дерева

Деревянный брус значительно податливей в обработке, что дает возможность изготовить самостоятельно самые разнообразные конструкции. Здесь важно правильно составить первоначальный чертеж и ответственно подойти к выбору материала. Вполне подойдет для изготовления сосновый брус, также понадобятся электроинструменты, лобзик, рубанок, шлифаппарат и пр.

Деревянные детали вырезаются согласно чертежу и шлифуют. В первую очередь придется попотеть над конструкцией сиденья. Вначале собирается каркас из трех угловых элементов, к которому затем крепятся поперечные рейки сиденья и спинки (можно оснастить конструкцию подлокотниками).

Следующим этапом будет формирование стоек Л-образной формы. Для этого необходимо вырезать специальные пазы под углом. Конструкцию необходимо дополнить нижней планкой для надежности.

С помощью сцеплений, карабинов и цепей сиденье нужно прикрепить к основе. Готовые качели можно покрасить, вскрыть морилкой, лаком, организовать навес из ткани или поликарбоната.

Качели для дачи — фото

Напоследок предлагаем посетить нашу подборку качественных фото, где представлены различные вариации уличных качелей для дачи. Возможно, они вдохновят и подскажут свежие идеи для создания своего неповторимого шедевра. Ведь садовые качели, сделанные своими руками, станут приятной радостью и гордостью их владельцев. Приятного просмотра!

дачные, садовые, металлические (трубы круглые, профилированные), деревянные (брус, бревна)

Помните детские ощущения от качелей? Это не только приятно, но и полезно – монотонное раскачивание тренирует вестибулярный аппарат, а также успокаивает нервную систему. Второе свойство очень полезно в наше время. Такая приятная расслабляющая процедура после напряженного дня. Тем более, что сделать качели своими руками может любой человек с «прямыми» руками. Есть, конечно, сложные модели, но и простых намного больше.

Содержание статьи

1 О конструкциях
2 Делаем качели своими руками из дерева
- 2.1 Материалы
- 2. 2 Как расположить стойки
- 2.3 Фото
- 2.3 Способы крепления самодельных качелей на цепях
- 2.5 Крепление качелей к перекладине
3 Металлические качели своими руками
4 Детские качели

О конструкциях

Как и большинство хозяйственных построек, качели чаще всего изготавливаются из дерева. Стойки и перекладина – из бруса, лаги, сиденья – из досок и даже из частей домашней мебели.

Такой диван-качели со стойками из бревен легко сделать самостоятельно: быстро, дешево, удобно

Немного о конструкциях. Различают три основных вида подвесных качелей, или как их еще называют – качели-лодочки, диваны, скамейки и т. д. Основное отличие заключается в типе опорной конструкции: бывают А-образные и П-образные. Пример со сложенными в треугольную конструкцию стойками вы видите выше, а на фото ниже пример со стойкой П-образной формы. Это уже скорее пергола с подвесной скамейкой и построена она по тому же типу, только с учетом качающихся нагрузок.

: Такая конструкция качелей более надежна: также компенсируются боковые нагрузки. На них невозможно перевернуться, но стоят они намного дольше, дороже, сложнее

: Качели на U-образном основании

: Очень уютно

: Вариант крыши

: Это похоже на прикрепление черенков типа «ласточкин хвост». Надежно, но сложно для новичков

Есть и третий тип — это уже сложная конструкция, требующая определенных навыков — она основана на шарнирных соединениях и качается от упирания ступней в пол. Сразу приведем и фото, и схемы для желающих (можно развернуть на весь экран, если нажать на стрелочки в правом верхнем углу картинки).

: Качающаяся лодка с шарнирными соединениями

: Вариант крыши

: Рабочий чертеж с размерами

: Вторая часть чертежа с размерами сидений

: Замечания по частичной сборке

: Пояснения к постройке качелей по шагам

: Вторая часть комментария

Как построить деревянную беседку своими руками читайте здесь.

Делаем качели своими руками из дерева

Чаще всего своими руками делают конструкцию в виде буквы «А». Это проще и требует меньше материала. Рассмотрим подробнее узлы, крепления, поговорим о материалах, защите от разрушения и устойчивости.

Материалы

Сразу о том, из чего сделать деревянные качели. Выбор сечения пиломатериала зависит от планируемой нагрузки. Если предполагается, что будет один взрослый человек, стойки и верхняя перекладина должны быть не менее 50*70 мм. Если предполагается большее количество «посадочных мест» — два или три, то сечение бруска не менее 100*100 мм, в лучшем случае — 100*150 мм. Опытным путем установлено, что такая конструкция при использовании бруса 100*100 нормально выдерживает общую нагрузку около 200 кг. Если нужно больше, берите сечение побольше, или ставьте бревна))

О том, из чего сделана скамья/диван. На каркас пойдет брус 70*40 мм, высота спинки не менее 600 мм, глубина сиденья не менее 480 мм. Можно поэкспериментировать с глубиной сиденья и углом наклона спинки: есть варианты «лежачего» положения. Соответственно, от этого сильно разнятся и длина дивана, и габариты конструкции. Для крепления используйте 200 гвоздей или шпилек диаметром не менее 10 мм.

Как расположить стойки

Схема с размерами и списком необходимого материала на фото ниже. Честно говоря, мало кто делает из таких материалов, как указано в спецификации. Чаще ставят планку.

: Список материалов для изготовления скамейки-качели

: Габаритный чертеж подвесных качелей из дерева

Существуют разновидности этой конструкции: с нижней рамой или без нее. Если качели установить на жесткую платформу и крепления сделать жесткими, на шпильках, без возможности люфта, то такая конструкция будет стоять без проблем. Если есть сомнения, можно сделать стяжку из бруса по низу, прибить шпильками к покрытию или вбить скобы в землю.

: Здесь добавлена перекладина, разгонять нечего

: Простейшая конструкция, но «ножки» могут разойтись

: Эти просто стоят, а не зарыты

Для тех, кто боится боковых нагрузок — конструкция по этой оси не самая надежная — можем предложить размещение стоек с уклоном. Площадь будет большой, но и устойчивость будет высокой.

Наклонные стойки сделают конструкцию более устойчивой

Если предполагается установка в грунт, части стоек, которые будут заглубляться, необходимо обработать биозащитой. Как дешевый вариант, поместите его в емкость с отработанным маслом на несколько часов. Высушить, а потом закопать. Их закапывают на глубину не менее 50 см, на дно насыпают немного щебня, устанавливают стойки и бетонируют. Если боитесь, что этого недостаточно, прикрепите внизу несколько полос металла крест-накрест. Яму придется вырыть крупнее, но и площадь удержания будет больше.

Качели на перекладине на земле. Видны следы бетонирования

Как сделать пруд для дачи или возле дома читаем в этой статье. Возможно, вам будет интересно прочитать про бассейны для дачи.

Способы крепления перекладины

Во всех качелях этого типа — с перепиленными вверху стойками — проблема заключается в месте крепления перекладины, к которой потом крепится скамья. На фото выше он решен надежно, хотя и не совсем эстетично. Беда в том, что эстетические методы сложны в исполнении. И, если не продается, быстрее сделать что-то неизящное, но надежное. Итак, чтобы закрепить поперечину, ниже места пересечения крепится накладная планка, притянутая к стойкам шпильками. На него опирается ригель, который удерживается от боковых смещений стойками и креплениями — гвоздями и шпильками.

Другой способ установки поперечины — прикрепить боковые стойки в форме буквы «X». При таком варианте идеально подходит несущий брус. Ее дополнительно крепят гвоздями, а стойки стягивают шпильками. Смотрите этот вариант на следующем фото.

Все хорошо, но длины дивана не хватает…

По такому же принципу собираются качели своими руками из бревен: боковые крепятся крест-накрест, а на них укладывается опорное бревно вершина. Если брус иногда собирают на гвозди, то в случае с бревнами в основном используют шпильки.

Качели на цепях из бревна

Для тех, кто знаком со столярным делом, есть еще варианты: в полдерева. Такой проект в фотогалерее ниже с крупным планом некоторых ключевых узлов.

: Подвесные качели с крышей

: Крепление опорной балки под подвесной скамьей

: Крепление балок под обрешетку

: Как скрепляются стойки между собой — вид изнутри

О скамейках для сада и участка можно прочитать здесь.

Фотогалерея самодельных качелей на цепях

И несколько фото разных качелей, сделанных на основе А-образной конструкции.

: Красивое и мощное сооружение

: Из тонких бревен под камышовой крышей — отлично смотрится

: Шикарный вариант — 3-х местные, а может и больше, качели

: Точка крепления крыши

: Еще один вариант, в котором были сформированы все «доделки» — стойки в виде буквы «Х» и под наклоном

: Что-то он не очень доволен))

: Одна из модификаций сложнее в производстве

: Это целый дом — качели. … Круто

: Сразу лестница…

: Вот так можно сделать диван на качелях

: Если есть надежные стойки, к ним можно прикрепить цепи от скамейки. это будет хорошо

Как построить детский игровой домик на дачном участке или возле дома читайте здесь.

Крепление качелей к перекладине

Крепление для качелей тоже требует уточнения, то есть не всем очевидно, как повесить скамейку-диван на перекладину. Сначала ригель сверлится снизу вверх насквозь. Через отверстие пропускают болт, к которому крепится рым-гайка. Под головку гайки подкладывают одну или две широкие шайбы, чтобы она не продавливалась под весом.

Вместо штатной гайки на болт, пропущенный через отверстие в ригеле, накручивается рым-гайка

Получается, что кольцо рым-гайки расположено внизу. К нему можно прицепить карабин, накинуть веревку или трос и т.д. Только учтите, что карабин в норме должен свободно висеть на кольце гайки с проушиной. А в карабине должны свободно помещаться два звена цепи. Поэтому желательно покупать все вместе в одном магазине: примерить можно сразу всю единицу.

Как собирается крепление из цепей для качелей. Потом этот карабин продевается в рым-гайку и закручивается предохранительное кольцо

Кстати, в магазине такелажа можно наткнуться на другие приспособления, которые можно приспособить для крепления цепей или тросов от сиденья качелей. Например, такой, как на фото ниже.

Больше вариантов оснастки. Их также можно использовать для изготовления качающегося узла для крепления к перекладине.

Рассчитаны на подъем грузов от 0,5 тонны, поэтому для детей использовать их нет смысла, а вот на качелях для взрослых — вполне.

У этого крепления есть существенный недостаток — при раскачивании слышен писк. На время от него можно избавиться, смазав узел, но эту операцию придется периодически повторять. Выход — сделать узел на подшипниках, но без сварки не обойтись.

Металлические качели своими руками

Их конструкция абсолютно одинакова. Материал разный, и способ крепления. Это сварка. Для тех, кто знаком со сварочными инверторами, сварить что-то подобное не составит труда. А для вдохновения фотоотчет.

: Качели из профильной трубы в готовом виде

: Как сварили основу для скамейки

: Вид сзади

: Первоначальная сборка узла подвески. Отказался из-за сильного скрипа

: Этот узел подвески качающегося сиденья на подшипнике сварен и заменен: теперь он тихий

Ниже приведен чертеж этих качелей с размерами. Требуется некоторое уточнение. На рисунке показана труба, сваренная по периметру (эта плоскость заштрихована). Он закопан и поэтому на фото не виден. Это сделано для повышения стабильности: массы друзей немалые. По этой же причине на концы стоек привариваются металлические пластины. Установка была сложной, но качели до сих пор стоят.

Чертеж качелей из профильной трубы с размерами

Для изготовления понадобилось 22 метра профильной трубы 50*50 мм, для сиденья 25*25 мм — 10 мм, доски 2000*120*18 — 7 шт. а остальное — крепеж, краска, антикор.

Есть еще один способ крепления качелей к перекладине. Он на фото.

Способ крепления металлических качелей к перекладине

Никто не может объяснить, как автор работы. Как сделать качели своими руками из металла смотрите в видео.

Оригинальная форма качелей из профильной трубы — стойки нелинейные, а изогнутые. Если и возможно это сделать с деревом, то только мастером.

Несколько фото идей от авторов и владельцев подобных дизайнов.

: Такие металлические качели своими руками можно сделать, если у вас есть трубогиб

: Это металлическая версия самой первой конструкции.

: Классика жанра: все просто и без излишеств

О конструкции и изготовлении металлических мангалов вы можете прочитать в этой статье.

Детские качели

Для детей можно сделать такую же конструкцию, но меньшего размера.

Примерные размеры детских качелей. Высота, конечно, может быть меньше

Есть еще несколько моделей для детской площадки, но о том, как сделать песочницу, можно узнать здесь… Вот первые — качели-весы или балансир.

Качели детские — балансир или весы

Все понятно, вопросы могут возникнуть только по месту крепления. Ниже приведен чертеж с размерами. Для украшения верхней части внутри крепятся стальные пластины. Чтобы они качались, просверливается отверстие, в которое вдевается штифт. Улучшить «качение» можно, вставив подшипники.

Стойки для качелей-балансира

Быстро и просто можно сделать гнездо-качели из покрышки (автомобильной покрышки). В него по четырем углам устанавливаются болты с рым-гайками, но меньшего диаметра (не забываем про шайбы), к ним цепляются веревки или цепи, и их можно даже кинуть на соответствующую ветку на дереве, или подвесить на турнике.
