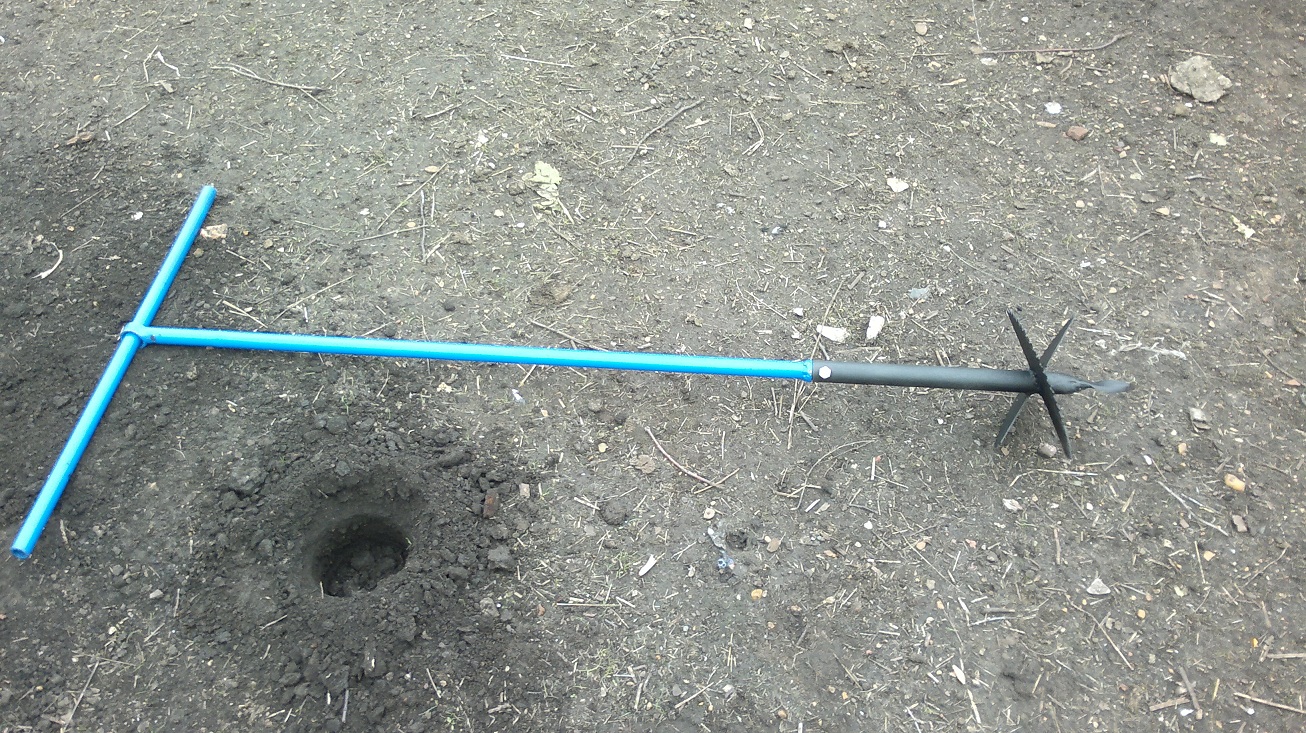

Механический или ручной бур — это универсальный прибор, который помогает без лишних усилий сделать яму в почве нужного диаметра. Его полезно использовать, если делать выемки под столбы или стойки для забора, стола и различных креплений. Где взять такое приспособление? Покупка — лишь трата денежных средств, ведь бур легко собрать своими руками используя обычные материалы и инструменты. Главное — это соблюдать все правила и рекомендации при его сборке.

Особенности применения

Основная задача использования бура — помощь в работе с проделыванием лунок нужного диаметра. Это намного проще, чем копать бесформенную яму лопатой, при этом тратить колоссальное количество времени и сил для её засыпания в конце процесса.

Бур пригодится в таких случаях, как:

  • монтирование столбов под фундамент при строительстве дома;
  • лунки для посадки деревьев и кустов в больших количествах;
  • помощь для взрыхления почвы на больших глубинах около растущих насаждений;
  • рытьё прямых или наклонных тоннелей;
  • скважина или яма под компост.

Это лишь самые распространённые виды работ, для которых применяется бур. Особенность этого инструмента заключается в его конструкции, которая включает в себя стержень, множество лезвий или спиралевидную систему, позволяющую рыхлить и задерживать на них землю. После того, как это приспособление полностью вводится в землю путём вращений, его достают без обратного вращения, чтобы на спирали осталась земля. В итоге получается яма ровного диаметра и необходимой длины.

В отличие от промышленного типа своими руками можно сделать бур с разборной конструкцией. То есть под бурение лунок можно будет легко подобрать необходимый диаметр и длину путём обычной замены нескольких деталей.

Промышленный вид бура отличается высокой прочностью деталей, возможностью выбора механических видов, которые не требуют ручного воздействия, но стоимость техники иногда просто пугает и особенно это касается случаев, когда бур необходим только для единичных работ.

Виды бурильных установок

Все буры разделяют на несколько групп в зависимости от конструкции и типа работы. В частном секторе чаще всего встречается ручное и компактное оборудование. В основном все ручные модели с небольшим диаметром и длиной, используются в качестве помощников при проделке ям под деревья или столбы.

Механические модели используют в специализированном секторе промышленности, где работа по созданию лунок поставлена на поток и работа вручную занимает много времени и сил. Такие буры оснащены двигателями, которые работают на бензине или электричестве, что значительно увеличивает расходы. Кроме того, для изменения диаметра и длины чаще всего приходится дополнительно покупать, переходники и различные насадки.

Классификация по двигателю

Все аппараты делятся по типу двигателя:

  • электрический;
  • бензиновый.

Вариант с двигателем, который работает на бензине, самый распространённый и качественный. Использование такого топлива позволяет выходить на большие мощности и проделывать ямы в твёрдых грунтах с большой примесью камней, гальки или просто утрамбованной и сухой земле. Бур на бензиновом двигателе бывает:

  • ручной — компактный, но маломощный аппарат;
  • колёсный вариант отличается высокой мощностью, но громоздким видом.

Выбирать, какой больше вариант подходит, нужно в зависимости от целей. Для сооружения забора или посадки деревьев в личных целях, несомненно, подойдёт именно ручной вариант. Если хочется расширить собственный бизнес в сфере строительства или садоводства, то лучше приобрести вариант колёсного типа, ведь так работа будет выполнена быстрее с минимальными физическими затратами.

Работа бура с бензиновым двигателем делится на три этапа:

  1. Первым делом запускается двигатель и на холостых оборотах прогревается в течение трёх минут.
  2. Затем нажимают соответствующую кнопку, запускающую шнек, который с помощью гидравлического или механического давления вталкивается в грунт.
  3. После прохождения необходимого интервала нажимается кнопка остановки работы шнека.
  4. Гидравлическая или механическая система поднимает грунт на поверхности спирали, без вращения.

При бурении таких маленьких скважин часто люди сталкиваются с проблемами из-за твёрдой почвы или наличия крупных камней, мусора, металлических обломков. Это значительно повышает нагрузку на инструмент, деформируя его, и не гарантирует, что камень или мусор будет в итоге разрушен под действием шнека. В таких случаях срабатывает система безопасности, отключающая аппаратуру при длительных или высоких нагрузках, которые могут сильно деформировать шнек, систему гидравлики или двигатель.

Электрический бур системы безопасности не имеет. Его мощности не хватит для деформации инструмента. Попав на камень или металлический предмет, шнек будет крутиться на его поверхности без видимых проблем для себя, но и работе в этом участке придёт конец. Аппарат с двигателем, который работает от электросети, используется только в качестве помощника для бурения скважин на 1−1,5 метра в рыхлом грунте с минимальным количеством камней и мусора. Такая модель больше подходит для использования в частном доме.

В любом случае буры, которые работают с помощью двигателя, имеют такие преимущества, как:

  • возможность работы со льдом, твёрдой и сухой землёй;
  • высокая скорость работы;
  • не требуется физическая сила;
  • возможность смены насадок.

К недостаткам механических двигателей относят:

  • большие габариты и вес;
  • наличие источника питания или топлива;
  • денежные расходы.

Разнообразные насадки и лезвия

Как уже упоминалось выше, насадки для промышленных моделей придётся докупать дополнительно, а стоят они дорого. Правда, разнообразие различных переходов, лезвий и насадок просто огромно. Это позволяет сделать яму любой глубину, диаметра и не зацикливать внимание на твёрдости грунта или вкраплениях внутри его.

Шнек и диски — это самые распространённые насадки, которые помогают без труда сделать яму.

Шнек отличается высокой производительностью. Спиралевидные формы быстро вкапываются даже в твёрдую и сухую породу, автоматически доставляя её на поверхность, очищая ствол скважины. Он отлично подходит для подготовки места под столбы, сваи или озеленение участка. К минусам этой насадки относится маленький диаметр, который не позволяет бурить большие ямы под фундамент. Эту модель сложно изготовить своими руками.

Дисковый бур представляет собой стержень, на котором установлены металлические половинки заточенного диска. Толщина дисков около 2 мм и они располагаются параллельно под углом 25 градусов. Угол обязательно должен сохраняться, чтобы диски легко втыкались в землю и выносили её на поверхность. За счёт такого принципа работы дисковый бур может проделывать ямы любого диаметра и глубины.

Промышленные и садовые буры

Ручной бур отличается от механических моделей только отсутствием двигателя, который задаёт движение. Такой тип работает от физической силы человека, который вращает ручку и приводит инструмент в действие. Кстати говоря, инструмент ручной модели — это шнек или дисковый стержень. То есть ничего нового в конструкции нет, кроме того, что приходится прилагать свои силы.

К более сложным способам бурения относят:

  1. Ударно-канатный способ применяется больше для бурения глубоких скважин в сфере строительства. Это своеобразная труба, установленная на треноге, которая сбрасывается в скважину и под своим весом входит в слой почвы. Благодаря высокой скорости и массе, получается достать небольшое количество почвы. Для такой работы требуется опыт и терпение.
  2. Зубильное долото несколько напоминает ударно-канатный метод, только здесь инструмент после падения немного проворачивается для закрепления почвы в трубе.
  3. Коронковый метод бурения представляет собой трубу с установленной коронкой. В зависимости от прочности, металла и разрушающего материала на зубьях коронки зависит, насколько быстро, получается, проходить прочные породы. На практике с помощью алмазных коронок возможно разрушение даже гранитной толщи.
  4. Ложковый метод бурения больше подходит для глинистых или переувлажненных пород. Ложка представляет собой трубу с загнутыми краями на окончании. В середине окончания трубы загнутые края переходят в спираль. Она опускается на забой скважины и проворачивается, загребая почву и закрепляя её в стенках трубы. Таким нехитрым способом бурят мелкие, узкие, но очень ровные и глубокие скважины.

Все эти методики используют при изготовлении ручного бура. Своими руками такой инструмент получится сделать у слесаря, сварщика или даже у человека с небольшим опытом работы.

Сборка в домашних условиях

Перед тем как приступить к сборке бурояма ручного, следует выбрать тип конструкции. От этого уже отталкиваются, собирая необходимый материал и оборудование. Самый популярный бур самодельный — это аппарат с формой в виде буквы «т». Изготавливают его путём соединения вертикальной штанги с коротким куском горизонтальной штанги. Дальше следует выбрать тип буровой конструкции.

Дисковый тип представляет собой простую конструкцию, которая не требует специального оборудования. Такой вариант отличается хорошей пробивной способностью даже сухой почвы. Кроме того, в отличие от шнека, здесь легко заменять диски и тем самым увеличивать или уменьшать диаметр бурения.

Для сборки дискового стержня потребуются такие материалы и инструменты, как:

  • арматура длиной около 40 см и 1,5 для изготовления рукоятки и стержня;
  • изношенные диски от циркулярной пилы толщиной около 2−3 мм;
  • сверло диаметром 15 мм;
  • болгарка и отрезные круги;
  • молоток;
  • сварочный аппарат;
  • наждачная бумага.

Весь цикл изготовления бурояма своими руками делят на несколько этапов:

  1. Циркулярный диск разрезают на два одинаковых полукруга. Диаметр ямы будет зависеть от циркулярного диска, поэтому размер подбирается по личным предпочтениям. Рекомендуется сточить диски для безопасности во время работы.
  2. Арматура длиной 1,5 м устанавливается вертикально, а к ней приваривают рукоять в горизонтальном положении. Получается форма в виде буквы «т».
  3. На окончание арматуры приваривают вначале сверло, которое будет фиксировать бур во время начала работы, а дальше вверх через каждые 5 сантиметров устанавливаются диски. По отношению друг к другу наклон их должен составлять 25 градусов.
  4. Абразивным кругом болгарки затачиваются края циркулярного диска для лучшего рыхления почвы.
  5. Аналогичным способом устанавливают и остальные круги по мере необходимости и в зависимости от глубины ямы.

Изготовление шнекового бура

Сделать шнековый ручной ямобур своими руками сложно, но если следовать поэтапной инструкции и приложить максимум терпения то всё получиться. Выделяют несколько этапов сборки:

  1. В циркулярных дисках вырезается отверстие равное диаметру штока.
  2. Диски не разрезают, а разгибают таким образом, чтобы получилась своеобразная спираль.
  3. Необходимое количество спиралек устанавливают друг за другом на стержень и таким образом, получается шнековое приспособление.
  4. В качестве долота используют сверло для установки на буроям ручной.

В отличие от дисковой модели, при изготовлении шнека придётся некоторое время помучиться, но в итоге всё получится.

Буроям своими руками сделать легко и просто. Такое приспособление отлично поможет в домашнем хозяйстве, сэкономит денежные средства, время и силы. Собирая этот аппарат самостоятельно, легко сделать необходимый диаметр и длину без покупки дополнительных переходников. Главное во время сборки — это соблюдать технику безопасности и следовать необходимым рекомендациям, чтобы сделать качественное и долговечное оборудование.

как сделать своими руками, чертежи самодельного ручного устройства

Чтобы обеспечить надлежащий уровень комфорта на даче, необходимо побеспокоиться о наличии системы водоснабжения, будь то скважина или колодец. Необходимо подготовить соответствующее оборудование. Рассмотрим, какие существуют виды буров для скважин и как их правильно соорудить своими руками.

Содержание

  • Конструкция ручного бура на воду
  • Разъемная буровая труба
  • Виды буров для грунта
    • Спиральный
    • Ложковый
    • Ударный
  • Инструменты и материалы
  • Как сделать своими руками
    • Спиральный
    • Ложковый
    • Ударный
  • Советы и подсказки
  • Как изготовить самодельный бур для земли с двигателем
  • Стоит ли самому делать конструкцию или обратиться в фирму
  • Полезное видео

Конструкция ручного бура на воду

Нужно учитывать характер грунта в вашей местности. Самая простая конструкция – шнековая. Она состоит из спирали, которая является буровым элементом, и ручки.

Конструкция должна иметь:

  • Режущий элемент.
  • Штангу.
  • Ручку.

В зависимости от конструкции его комплектация может незначительно отличаться.

Разъемная буровая труба

Это конструкция, которая по мере заглубления бура может удлиняться. Состоит из отдельных разъемных секций. Одна часть может иметь длину до одного метра. Количество секций должно равняться предполагаемой глубине будущей скважине на воду. Этот элемент соединяется несколькими способами:

  1. Резьбовое соединение муфтой. Следует на каждой трубе нарезать наружную резьбу. Важно подобрать муфту необходимой длины и не допустить самостоятельного ее прокручивания. Для этого применяется шплинтовый фиксатор.
  2. Соединение гайкой и болтом. К штанге приваривается гайка/болт. Способ простой, но не надежный. Тонкостенная труба может не выдержать нагрузку и в месте возле сварки попросту лопнет.
  3. Крепление муфты. Она приваривается к трубе соответствующего диаметра. Фиксация должна полностью исключить вероятность проворачивания.

Сперва используется одна секция. По мере ее погружения в почву добавляется следующий элемент при помощи специального соединения. И по такой схеме продолжается бурение.

Виды буров для грунта

Три наиболее распространенные:

  1. Спиральный.
  2. Ложковый.
  3. Ударный.

Каждый из них имеет свои особенности. Сперва рассмотрим их, а потом узнаем технологию изготовления.

Спиральный

Самодельное спиральное изделие преимущественно используется в плотном сыпучем суглинке. В его состав также может входить мелкий гравий. Принцип бурения сводится к вращательным движениям. В нижней части бурильного инструмента располагается нож.

По мере прокручивания штанги ножи на спиралях врезаются в почву. После этого конструкция поднимается и освобождается от грунта. По мере заглубления штангу можно наращивать.

В изготовлении можно использовать половинки дисков, которые привариваются друг против друга. Имеющиеся режущие лезвия должны иметь хорошую заточку и закалку. При вращении вручную перпендикулярно штанге приваривается ручка из трубы.

Преимущества:

  • Можно осуществлять самостоятельно при изготовлении небольших скважин на несколько метров.
  • Возможность пробурить шахту за несколько часов. При условии, что земляной слой мягкий.
  • Если его снабдить электрическим двигателем, процесс бурения будет напоминать сверление.

Недостатки:

  • Неэффективен при попадании на валуны или твердую породу.

Ложковый

Используется в условиях влажной глинистой малосыпучей породы. Изготавливается он из стального цилиндра, можно использовать листы стали. В нижней части имеется специальный отсек, имеющий спиралевидную или продольную форму. Основным рабочим элементом является ложка. В процессе вращения режущая и вертикальная кромка забирают грунт. Таким образом, земля заполняет все внутреннее пространство цилиндра.

Преимущества:

  • Вполне реально изготовить своими руками.
  • В отличие от спирального, ложковый гораздо быстрее пробурит отверстие в грунте.
  • Возможно автоматизировать процесс при поднятии конструкции из почвы.

Недостатки:

  • Нужен помощник.
  • Серьезные трудозатраты.

Ударный

Он подходит для разных видов почв:

  • Мягкой.
  • Вязкой.
  • Твердой.
  • С валунами.

В зависимости от типа грунта используется разный ударный инструмент. При бурении в мягкой почве – клинообразное долото, в вязкой – двутавровое, в твердой – крестовое и прочее. Принцип работы сводится к тому же, что и при канатном бурении. Разница только в том, что сама конструкция располагается в земле и ее масса колеблется от 0,5 до 2,5 тонн. Удары осуществляются специальным блоком. После прохода в полметра долото изымается из почвы и очищается от грунта.

Преимущества:

  • Используется для земли разного состава.
  • Можно пробурить абиссинский источник за короткий промежуток времени.

Недостатки:

  • Процесс бурения скважины трудоемкий и требует дополнительной оснастки.
  • Необходима бурильная система (тренога).
  • Без помощи никак не обойтись.

Инструменты и материалы

В зависимости от типа изготовления самодельной бурильной конструкции может понадобиться следующее:

  • Стальной прут.
  • Металлическая труба. Диаметр выбирается индивидуально.
  • Муфта, чтобы соединить штангу.
  • Дисковая пила для изготовления резцов.
  • Стальная толстую полоса, чтобы сформировать винт.
  • Тросик.
  • Металлический лист и прочее.

Инструментарий:

  • Болгарка.
  • Сварочный аппарат.
  • Тиски.
  • Молоток.
  • Перфоратор.
  • Дрель.
  • Защитная маска.
  • Круг по металлу и прочее.

Как сделать своими руками

Предлагаем вам несколько инструкций по изготовлению:

  1. Спиральный.
  2. Ложковый.
  3. Ударный.

Спиральный

Необходимо взять толстую трубу. В нижней ее части будет находиться режущий элемент. Его делают из твердого сплава. Также потребуется металлическая полоса, чтобы приварить ее вдоль всей конструкции. Она должна иметь спиральную форму, благодаря чему почва будет выталкиваться наружу. Подготовьте:

  • Трубу заданной длины с толстой стенкой.
  • Металлический диск, подойдет от столярной пилы. Хорошо, если его размер сразу будет соответствовать диаметру будущей скважины на воду.

Процесс сборки выглядит так:

  • Нижнюю часть трубы необходимо заострить.
  • Прикладываете к ней заостренный наконечник и привариваете его.
  • Берете диск от пилы и разрезаете его пополам.
  • Обе половины привариваете к штанге под углом. От ее конца они должны находиться на расстоянии около 12,5 см.
  • Сверху приваривается муфта и соединяется со следующей штангой.

Ложковый

Следует подготовить:

  • Трубу с толстыми стенками.
  • Сварочный аппарат.

При изготовлении вам никак не обойтись без схемы или чертежа. Согласно ему в трубе делается соответствующий прорез. Далее необходимо сделать сечение, например мощным молотком или кувалдой. Низ трубы хорошо заточить, вместе с боковыми кромками. По продольной оси снизу приваривается сверло диаметром до 36 мм. Сверху крепится штанга.

Совет! Перед началом изготовления самоделки предварительно рекомендуется закалить режущую кромку.

Ударный

Сперва следует изучить проект на фото в этой статье и как выполняется установка треноги. Высота конструкции до трех метров. Сверху обязательно крепится канатный блок. Учитывая, что вес бура серьезный, сооружается лебедка. Она крепится к треноге.

В скважинном буре используется толстостенная труба, солидного веса, чтобы она могла пробить и скалу. Конец обязательно заостряется. Сверху нужно отверстие для крепления каната.

Важно! Нижнюю часть лучше закалить. Это существенно, так как она подвергается серьезным нагрузкам. Помимо закалки, выполняется заточка для формирования зубцов.

Еще изготавливается радиальное отверстие сверху трубы. Это позволит без особых затруднений изымать грунт.

Советы и подсказки

Перед тем как начинать делать ручной бур для скважины, необходимо задать себе следующие вопросы:

  1. Насколько глубокая она будет?
  2. Какой характер грунта: известняк, глина, щебень, скала или прочее?
  3. Необходим ли механический агрегат или будет использоваться простой ручной?
  4. Присутствуют ли в почве корни?

От этих факторов и будет зависеть, какую домашнюю бурильную систему изготовите. Если времени нет мастерить самостоятельно, можно приобрести небольшой садовый шнековый агрегат.

Если принято решение бурить, для облегчения рытья специалисты советуют использовать желонку. С ее помощью поднимать грунт на поверхность будет гораздо проще. Чтобы увеличить объем поднимаемой почвы, на возвышенности из бревна/ бочки сооружается рычаг. Процесс бурения значительно упрощается и ускоряется в несколько раз.

Совет! Самодельный бур будет полезен в хозяйстве постоянно. Им можно изготавливать небольшие лунки, например под фундамент забора, установки лавочки, стола на улице и прочее. Поэтому его можно назвать универсальным.

Как изготовить самодельный бур для земли с двигателем

Если вас интересует бормашина, которая осуществляет работу в автоматическом режиме с минимальными усилиями человека, то существует несколько идей, например из бензопилы. В этом случае следует сделать все правильно, чтобы не повредить себя.

Прежде всего делается расчет мощности двигателя. Мотор на бензопиле имеет большое количество оборотов. Если бур будет вращаться с такой скоростью, то управлять такой машиной крайне сложно. Более того, оказывается серьезная нагрузка на мотор.

Совет! Оптимальным будет выбор в пользу бензопилы «Урал» и «Дружба». Их моторы имеют низкие обороты, но они достаточно мощные.

Узнать обо всех подробностях этой разработки, вы можете, посмотрев подготовленное видео. Здесь рассказывается во всех подробностях о том, как сделать мотобур на основе бензопилы:

Плюс ко всему есть умельцы, которые используют мотор перфоратора при бурении небольших скважин. В этом случае важно сделать правильную насадку и рассчитать размер буровой установки. Вот здесь также можете посмотреть подробности этого чудотворения:

Стоит ли самому делать конструкцию или обратиться в фирму

Безусловно, применение самодельных изобретений имеет положительные стороны. Например, можно значительно сэкономить средства при изготовлении собственного источника. Также существует множество простых чертежей и схем, как сделать бурильный инструмент. Однако у всего этого есть очевидный минус – невозможно вырыть источник на большую глубину.

Поэтому если вода на участке залегает глубоко, то лучше обратиться в специализированную фирму. Возможно, она будет использовать гидравлические установки. В этом случае следует будет продумать все до мелочей:

  • Найти точное место с водой.
  • Сразу определить место для отработки.
  • Обговорить стоимость работ.
  • Установить сроки работы и прочее.

В любом из вариантов наш материал должен вам помочь в этом нелегком деле.
