Печь Бубафоня длительного горения: чертежи, схема, фото

Самодельная печь длительного горения Бубафоня из газового баллона своими руками: чертежи, размеры, схема, фото, видео.

Продолжаем тему самодельных печей длительного горения и на этот раз мы рассмотрим печь с очень оригинальной конструкцией, печь называется Бубафоня.

Такое оригинальное название дали ей пользователи форума, на котором в 2008 году была представлена конструкция печи умельцем с ником Bubafonja.

Печь действительно заслуживает внимания, её конструкция предельно проста, работает печь на любой древесине, это могут быть не только дрова, но и опилки, щепа и ветки.

Сделать Бубафоню можно из обычного газового пропанового баллона и отапливать практически за копейки — теплицу, дачный домик, хозяйственные помещения, бокс или гараж.

Бубафоня действительно печь длительного горения, на одной закладке дров время горения в этой печи в зависимости от типа древесины составляет 5 – 8 часов. В обычной печи такое количество дров сгорит за час, и большая часть тепла выйдет просто в дымоход, а в Бубафоне это же самое количество дров будет гореть в 5 – 6 раз дольше и тепло будет равномерно поступать в помещение, а не вылетать в дымоход.

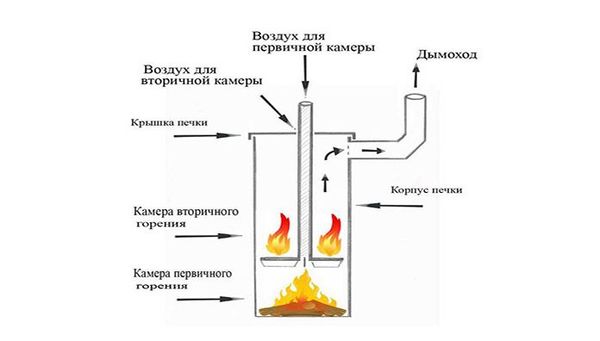

Схема и принцип работы

Конструкция печи состоит из нижней основной камеры первичного горения, в которой горит, точнее, тлеет древесина и верхней вторичной камеры, где догорают пиролизные газы, выделяемые при тлении древесины.

Камеры разделяются подвижным поршнем который упирается в древесину и по сути создаёт две камеры нижнюю для горения древесины и верхнюю для догорания пиролизных газов. За счёт такой конструкции топливо сгорает полностью и отдаёт тепло по максимуму.

Подача кислорода в нижнюю камеру идёт через трубу поршня, по мере сгорания древесины, поршень проседает под своим весом и тем самым не даёт древесине получить много кислорода и быстро сгореть.

Интенсивность горения в печи регулируется заслонкой на вентиляционной трубе поршня, чем больше отверстие, тем больше поступает кислорода и тем интенсивней греет печь и наоборот, если прикрыть заслонку интенсивность горения будет меньше, и топливо будет гореть дольше.

Чертежи и размеры

Бубафоня — это печь самоделка и тут особая точность в размерах не требуется, главное соблюдать саму конструкцию печи.

На рисунках ниже предоставлены чертежи и размеры Бубафони из газового баллона.

Бубафоня своими руками

Конструкция печь предельно проста, Бубафоня состоит из таких частей:

• Корпус.
• Крышка корпуса.
• Поршень с трубой.
• Дымоход.

Сделать печь длительного горения можно также из бочки, но нужно смотреть на толщину металла, тонкостенная бочка быстро прогорит.

Газовый баллон из-под пропана идеально подходит для изготовления Бубафони, толщина металла у баллона 3 мм чего вполне достаточно для таких температур.

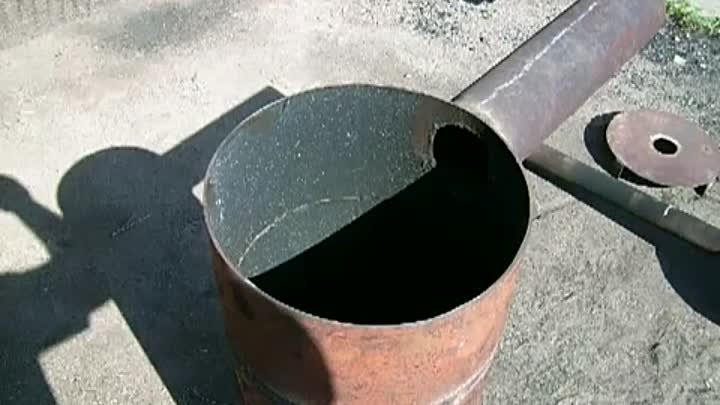

Корпус печки

Достаточно срезать верхнюю часть баллона болгаркой, в крышке сделать отверстие под трубу поршня и корпус печи готов.

Поршень печи

Диаметр газового баллона составляет 300 мм, значит, для изготовления поршня понадобится металлический диск диаметром около 270 мм.

Поршень должен свободно ходить по трубе, небольшая щель между диском поршня и стенками печки обеспечивает выход пиролизных газов в верхнюю камеру

Для поршня также понадобится труба диаметром 60 – 80 мм длиной 900 мм.

Трубу нужно приварить к центру диска, предварительно в центре диска нужно сделать отверстие равное внутреннему диаметру трубы.

На, верх трубы желательно сразу сделать заслонку, чтобы регулировать интенсивность горения в печи.

Конструктивная особенность поршня заключается в его нижних опорах, которые не дают пластине поршня полностью придавить тлеющую древесину. Нижние опоры пластины можно изготовить из уголка или полос металла 40 мм.

Дымоход печи

Дымоход состоит из металлической трубы диаметром 120 – 160 мм, не рекомендуется использовать дымоход меньшим диаметром, это снизит тягу в дымоходе, он будет быстро забиваться сажей, печь начнёт дымить в помещение.

Труба дымохода вваривается в верхней части боковой стенки баллона, чтобы обеспечить хорошую тягу нужно избегать прямых углов на сгибах трубы дымохода и использовать как можно меньше колен. Дымоход желательно сделать разборным, чтобы его было удобней чистить от сажи.

Печь с водяной рубашкой

Чтобы получить больше тепла от печи можно установить на дымоход водяную рубашку и подключить её к системе труб и батарей отопления. Циркуляцию воды в системе отопления обеспечит циркуляционный насос.

Красить печь не рекомендуется, при высоких температурах краска сразу обгорит, к тому же при обгорании краска будет выделять едкий запах.

Основной недостаток такой печи в её неказистом внешнем виде, такую печь можно поставить в мастерской или гараже, но не в жилом доме. Если эту печь использовать в качестве отопительного котла для дома, то её придётся устанавливать в подвале или в подсобке.

Увидеть печь в работе можно на этом видео.

Печь Бубафоня своими руками – схема, чертеж, 12 фото с процессом и примерами работ

Обновлено: 13.01.2019

Дмитрий Черкасов
9 мин.

С приходом холодов люди задумываются над тем, как отопить помещение. В городских квартирах этим вопросом занимаются соответствующие службы. Но, вот что касается частного дома, то решение этой проблемы возлагается на владельца.

Самостоятельно организовать отопление довольно сложно. Необходимо не только установить отопительные агрегаты, но и запастись топливом. Задача усложняется, когда встает вопрос об обогреве не только дома, но и вспомогательных строений. В данном случае поможет печь Бубафоня своими руками. Схема чертеж такой конструкции можно найти в сети.

Современные печи легко вписываются в интерьер дома

Печь длительного горения: принцип работы

Организовывая отопление в доме, стоит тщательно рассмотреть все интересующие вопросы. И начать нужно с того, как осуществляется горение дров, которые являются самым популярным топливом в частном секторе. Процесс начинается с подогрева древесины, до определенной отметки, когда начинается ее воспламенение.

Итак, после поджигания бумаги или другого материала начинается нагрев топлива. При достижении 250 градусов происходит разложение дерева на химические элементы. Белый дым указывает на то, что из дерева выделяется пар или газ. В дальнейшем при возрастании температуры происходит их воспламенение, что ускоряет термохимическую реакцию.

Принцип работы котла довольно простой

Изучение пиролиза стало ключом к созданию современных котлов длительного горения. Благодаря пиролизным печам стало возможным максимально эффективно использовать древесину, как источник тепловой энергии. Секрет заключается в том, что пары и газы горят отдельно от топлива. Это в свою очередь обеспечивает его медленное тление. В результате одна закладка горит дольше, чем обычно.

Можно выделить несколько основных этапов горения топлива в таких агрегатах, как Бубафоня печь длительного горения:

• сушка древесины;
• пиролиз;
• горение или окисление;
• восстановление.

В результате после сгорания закладки остается небольшое количество пепла. Топливо эффективно используется практически полностью.

Сделать агрегат самостоятельно довольно легко

Устройство печи

Чтобы сделать котел Бубафоня, необходимо тщательно рассмотреть ее конструкцию. Это позволит создать действительно продуктивный агрегат, который не только отопит нужное помещение, но и сэкономит топливо. Итак, Бубафоня из газового баллона чертеж содержит такие элементы:

1. Корпус. Основной элемент печи, который зачастую имеет цилиндрическую форму. Для сооружения зачастую используют бочка, баллон, громоздкий огнетушитель или труба, к которой приваривают днище.
2. Дымоход. Элемент зачастую изготовляется из металлической трубы, которая имеет диаметр от 11 до 25 см. Она приваривается сверху корпуса и служит для отвода продуктов горения.
3. Подающий поршень. Деталь изготовляется в виде круга, на нижней части которого навариваются ребра. В центре поршня крепится воздуховодная труба. Основным назначением ребер является создание дополнительной прослойки воздуха между поршнем и поршнем. Это положительно влияет на тление и скорость выделения газов.
4. Регулирующая задвижка. Здесь все довольно просто. Она служит для контроля подачи окислителя в камеру сгорания.
5. Крышка. В ней делается отверстие, через которое пропускается воздуховод. Между нею и поршнем образуется вторичная камера сгорания, где происходит воспламенение паров и газов.

Это основные элементы конструкции. Но, если речь идет о Бубафони с водяной рубашкой, то схема будет выглядеть несколько иначе.

Агрегат можно использовать для полноценной системы отопления

Достоинства и недостатки

Прежде чем сооружать буржуйку, как Бубафоня из газового баллона, стоит рассмотреть ее достоинства:

1. Простота конструкции. Обладая навыками работы с материалом в виде металла и сварочным аппаратом, соорудить такую печку сможет любой человек.
2. Универсальность используемого топлива. Печка непривередлива в плане энергоносителя. Так, он может работать на дровах, опилках, угле и отходах древесины. Также она вполне подойдет для работы на пеллетах, популярность которых стремительно возрастает.
3. Длительность горения. Одной закладки может хватить на длительную работу. Так, агрегат будет обогревать помещение на протяжении суток. Конечно, точное значение напрямую зависит от величины камеры сгорания, а также наличия дополнительных контуров.

Несмотря на популярность и массу преимуществ, печка имеет некоторые недостатки:

• по сравнению с современными моделями печка обладает невысоким КПД;
• очищать конструкцию от отработки довольно сложно;
• конструкция имеет непривлекательный вид, что не дает возможность использовать ее в жилом помещении.

Что касается очистки печи, то решают этот вопрос с помощью дверцы, которая обустраивается в нижней части корпуса.

Печь имеет простую конструкцию

Самостоятельное изготовление конструкции

Сооружение котла проводится в несколько этапов:

• обустройство место для работ, подготовка необходимых материалов и инструментов;
• изготовление деталей и сборка печки;
• обустройство дымоходной трубы;
• сооружение прочного основания под печь.

Каждый этап проводится в определенной последовательности.

Перед созданием печи нужно разобраться со всеми ее деталями

Создание чертежа и расчет основных значений

Чтобы соорудить конструкцию, необходимо разработать чертеж, на котором обозначить следующие значения:

• Высота и диаметр корпуса. Величины взаимосвязаны. Высота конструкции превышает диаметр в несколько раз. При этом сечение должно находиться в пределах 30-80 см. Конструкции с диаметром 30 см малопродуктивны, а с 80 см – неравномерное сгорание дров. Поэтому специалисты рекомендуют выбрать среднюю величину между этими значениями.
• Толщина стенок. Оптимальным вариантом считается корпус толщиной 4 мм. Если стенки будут тоньше, то это значительно снизит КПД и срок службы печи.
• Размер поршневого блина. Здесь расчеты проводятся по определенной формуле. Важно определить размер не только самого блина, но и высоту ребер.
• Толщина блина. Существует разработанная таблица с нужными значениями в зависимости от диаметра корпуса. Этот параметр очень важен, так как от него будет зависеть, с какой силой поршень будет давить на закладку. В свою очередь это скажется на работе всего агрегата. Так, например, если блин будет тяжелый, то воздушная прослойка будет настолько малой, что топливо со временем погаснет.

При разработке используют специальные таблицы

• Необходимая площадь дымохода. Во внимание берется плотность и объем топлива, а также энерговыделение во время его сгорания. При расчете используются специальные таблицы с нужными значениями.
• Диаметр воздухозаборника. Зная размер дымохода, выполнить расчеты очень просто.

Зная все значения и имея под рукой чертеж, можно приступать к изготовлению печи. Главное правильно провести расчеты. Перед началом работ нужно все тщательно проверить.

Работы нужно проводить в специально отделенном месте

Подготовительный этап

Работы проводятся в помещении, которое имеет защиту от атмосферных осадков и продуктивную вентиляцию. Место должно быть вдали от жилых строений, чтобы не доставлять дискомфорт соседям и домочадцам. Выбрав подходящее помещение, можно приступать к подготовке материалов. Для этого понадобится:

1. Корпус для агрегата. Зачастую для этого используют газовый объем. Также подойдет стальная или чугунная бочка, стальная труба. Заготовки не должны иметь следы коррозийного процесса и другие повреждения.
2. Материал для ножек. В качестве опор используют металопрофиль, арматуру и стальные трубки. Конструкция должна быть надежно установлена на основании.
3. Ручки. Две на корпусе для удобства транспортировки и одна на крышке, что упростит обслуживание агрегата.

Помимо этого понадобятся такие вспомогательные материалы:

• листовая сталь;
• две трубы диаметром 10 см и 15 см;
• металлический профиль или швеллер;
• материалы для основания.

Что касается инструмента, то здесь понадобится такой набор:

• молоток;
• тиски;
• мастерок;
• болгарка;
• уровень и рулетка;
• сварочный аппарат и электроды.

Важно! При выполнении порезки и сварки деталей не стоит забывать о технике безопасности.

Работать с баллоном нужно очень осторожно

Сборка агрегата

Изготовление и монтаж печи и дымохода осуществляется в такой последовательности:

1. Аккуратно срезать верхний вентиль, а затем колпак баллона. Предварительно рекомендовано выполнить его промывку. Колпак в дальнейшем будет использоваться в качестве крышки.
2. Ко дну прикрепить ножки. Чтобы проверить точность их установки, стоит воспользоваться уровнем или отвесом.
3. Вырезать круг из стали. В центре сделать отверстие под воздуховод. Сварить круг и трубу. Подготовить обрезки швеллера нужных размеров и закрепить их с нижней стороны круга. Таким образом, в несколько этапов сооружается поршень печи.
4. На колпаке сделать разметку под воздуховод. Отверстие должны быть таким, чтобы труба свободно перемещалась в нем. Выполнить разрез. Края зачистить. К крышке приварить ручки. Достаточно будет использовать арматуру.
5. В верхней части корпуса сделать разметку под отверстие дымохода. Сделать разрез. Отверстие должно соответствовать размерам трубы. Это позволит герметично соединить детали. Приварить трубу к корпусу.

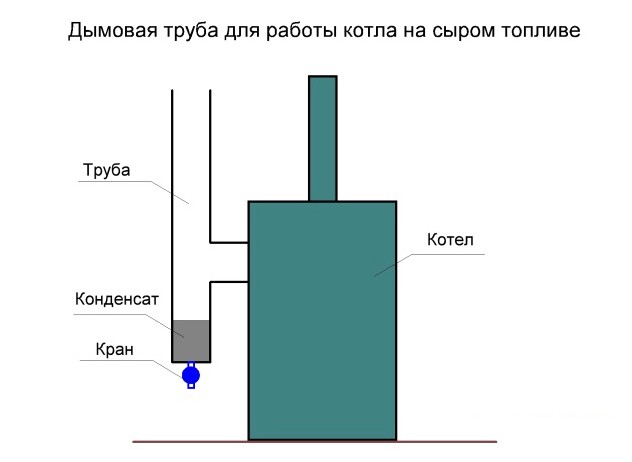

К обустройству дымохода нужно подойти очень внимательно. Чтобы обеспечить нормальную тягу, канал должен состоять из двух колен. Они соединяются под прямым углом. Два отрезка трубы подрезаются под углом 45 градусов. В таком виде они свариваются между собой, что обеспечивает плавный переход канала.

Помимо этого стоит соорудить защиту для трубы в виде колпака. Такое специальное приспособление дает возможность защитить канал от осадков, которые могут стать причиной затухания печки. На этом этапе сбор агрегата можно считать оконченным. Остается только создать надежное основание и установить котел.

Особое внимание стоит уделить созданию блина

Создание основания

Фундамент под самодельный котел сооружается в такой последовательности:

1. Выкопать яму 150х150 см. При этом ее глубина должна составлять близко 30 см. Точная площадь основания напрямую зависит от размеров агрегата.
2. Сделать подушку из щебенки и поверх залить бетон. Поверхность выровнять мастерком. Когда раствор высохнет, проверить площадь с помощью уровня. При необходимости провести выравнивание.
3. После того как бетон полностью высохнет, выложить несколько рядов из огнеупорного кирпича.

При укладке кирпича особое внимание стоит обратить на ровность поверхности. От этого будет зависеть, насколько надежно будет установлен котел.

Делать закладку и розжиг нужно очень внимательно

Розжиг печи

Разжигать агрегат нужно в следующей последовательности:

• снять крышку с котла и достать поршень;
• правильно уложить топливо, в ином случае горение, а также рабочий процесс печи будет идти неправильно;
• сверху дополнительно уложить слой щепок и опилок;
• смочить в керосине или другой горючей жидкости тряпку и положить ее поверх закладки;
• установить поршень и накрыть крышкой;
• через воздуховод кинуть внутрь зажженную бумагу, так как спичка не даст нужного результата.

Когда огонь разгорится, нужно несколько закрыть задвижку, что позволит ограничить подачу воздуха. В ином случае топливо начнет гореть, а не тлеть. А как известно, в основе работы лежит именно тление древесины, а не ее горение.

Рубашка повисит эффективность работы агрегата

Рекомендации по модернизации печи

В первую очередь специалисты рекомендуют наварить на корпус металлопрофиль или обложить его кирпичом. Это позволит обеспечить равномерный прогрев конструкции и сохранить выделяемое тепло. К изготовлению рубашки нужно подойти очень внимательно. Также стоит рассмотреть вариант с обустройством волнообразных лопастей снизу поршня.

Средняя оценка

оценок более 0

Поделиться ссылкой

Водогрейный пиролизный котел бубафон с ускорителем на его опилках

С приходом холодов люди задумываются о том, как обогреть помещение. В городских квартирах этим вопросом занимаются соответствующие службы. Но, что касается частного дома, то решение этой проблемы лежит на хозяине.

Самостоятельно организовать отопление достаточно сложно. Необходимо не только установить отопительные узлы, но и запастись топливом. Задача усложняется, когда встает вопрос об отоплении не только дома, но и подсобных построек. В этом случае поможет печь Бубафоня своими руками. Схематический рисунок этой конструкции можно найти в сети.

Современные печи легко вписываются в интерьер дома

Печь длительного горения: принцип работы

При организации отопления в доме стоит тщательно продумать все интересующие вопросы. И начать нужно с того, как сжигаются дрова, которые являются самым популярным топливом в частном секторе. Процесс начинается с нагрева древесины до определенной точки, когда она начинает воспламеняться.

Итак, после поджигания бумаги или другого материала топливо начинает нагреваться. При достижении 250 градусов древесина разлагается на химические элементы. Белый дым свидетельствует о том, что из древесины идет пар или газ. В дальнейшем при повышении температуры они воспламеняются, что ускоряет термохимическую реакцию.

Принцип работы котла достаточно прост.

Изучение пиролиза стало ключом к созданию современных котлов длительного горения. Благодаря пиролизным печам появилась возможность максимально эффективно использовать древесину в качестве источника тепловой энергии. Секрет в том, что пары и газы горят отдельно от топлива. Это, в свою очередь, обеспечивает его медленное затухание. В результате одна закладка горит дольше обычного.

В таких агрегатах, как печь длительного горения «Бубафоня», выделяют несколько основных стадий сжигания топлива:

• сушка древесины;
• пиролиз;
• сжигание или окисление;
• восстановление.

В результате после сжигания закладки остается небольшое количество пепла. Практически все топливо используется эффективно.

Устройство довольно легко сделать самому.

Топочное устройство

Чтобы изготовить котел Бубафоня, необходимо тщательно продумать его конструкцию. Это позволит создать действительно производительный агрегат, который будет не только обогревать нужное помещение, но и экономить топливо. Итак, Бубафоня из газового баллона, чертеж содержит следующие элементы:

1. Корпус. Основной элемент печи, который чаще всего имеет цилиндрическую форму. Для конструкции часто используют бочку, баллон, громоздкий огнетушитель или трубу, к которой приваривают дно.
2. Дымоход. Элемент чаще всего делают из металлической трубы, которая имеет диаметр от 11 до 25 см. Он приваривается сверху корпуса и служит для отвода продуктов горения.
3. Подающий поршень. Деталь выполнена в виде круга, к нижней части которого приварены ребра. Воздушная трубка прикреплена к центру поршня. Основное назначение ребер – создание дополнительной воздушной прослойки между поршнем и поршнем. Это положительно сказывается на тлении и скорости газовыделения.
4. Регулирующий клапан. Здесь все довольно просто. Он служит для управления подачей окислителя в камеру сгорания.
5. Крышка. В нем делается отверстие, через которое пропускается воздуховод. Между ним и поршнем образуется вторичная камера сгорания, где происходит воспламенение паров и газов.

Это основные элементы конструкции. Но, если речь идет о Бубафони с водяной рубашкой, то схема будет выглядеть несколько иначе.

Агрегат можно использовать для полной системы отопления

Конструкция печи Бубафоня

Конструкция состоит из следующих частей:

• Цилиндрический корпус (обычно бочка, газовый баллон, труба), в котором сжигается твердое топливо. В корпусе имеется отверстие для трубы дымохода;
• Дымоход из металлической трубы диаметром 110-250 мм;
• Поршень. Состоит из пяты с «ребрами», к которой приварена труба диаметром 85-100 мм для подачи воздуха в камеру сгорания. Благодаря ребрам пятка не плотно прилегает к топливу, что положительно сказывается на процессе сгорания;
• В верхней части патрубка подачи воздуха установлен клапан для регулировки объема воздуха, поступающего в камеру сгорания;
• Крышка. Представляет собой обычную металлическую крышку ствола с отверстием для трубки поршня.

Чертеж печи Бубафоня с размерами: один из возможных вариантов реализации.

Достоинства и недостатки

Перед тем, как построить буржуйку, как Бубафоня из газового баллона, стоит учесть ее достоинства:

1. Простота конструкции. Обладая навыками работы с материалом в виде металла и сварочным аппаратом, построить такую ​​печь сможет любой человек.
2. Универсальность используемого топлива. Печь не привередлива в плане энергии. Так, он может работать на дровах, опилках, угле и древесных отходах. Также он вполне подходит для работы на пеллетах, популярность которых стремительно растет.
3. Продолжительность горения. Одной закладки может хватить надолго. Так, агрегат будет обогревать помещение в течение всего дня. Разумеется, точное значение напрямую зависит от размера камеры сгорания, а также наличия дополнительных контуров.

Несмотря на популярность и множество преимуществ, печь имеет некоторые недостатки:

• по сравнению с современными моделями печь имеет низкий КПД;
• довольно сложно очистить конструкцию от отработки;
• конструкция имеет непривлекательный внешний вид, что делает невозможным его использование в жилых помещениях.

Что касается чистки духовки, то этот вопрос решают с помощью дверцы, которая устанавливается в нижней части корпуса.

Печь имеет простую конструкцию

Как работает Бубафоня, ее преимущества и недостатки

Конструкция этой замечательной печки такова, что подвижный поршень упирается в дрова, сложенные на дне топки. Она делит камеру сгорания на две части: под ней горят дрова, а сверху догорают пиролизные газы. Получается, что дрова горят не снизу вверх, как обычно, а сверху вниз. При этом процесс идет значительно медленнее, и топливо сгорает практически без остатка. Кислород для сжигания дров подается по трубе, которая служит штоком для поршня. В верхнюю часть топки, где горят пиролизные газы, кислород поступает через отверстия в крышке (куда вставляется трубка от поршня, и где крышка совмещается с корпусом), поэтому нет необходимости беспокоиться о тесноте. Это даже вредно — печка задыхается при недостатке кислорода. Благодаря такому разделению камер топливо сгорает полностью. Интенсивность горения регулируется патрубком, к которому приварено поршневое кольцо. Для удобства к трубе приваривают небольшой штифт, к которому подвижно крепится металлический диск, диаметр которого чуть больше этой трубы. Некоторые просто перекрывают или ограничивают поток воздуха каким-либо предметом, регулируя этот зазор.

Примерная схема печи Бубафоня

Время горения одной закладки в большей степени зависит от объема топки: чем больше топка, тем больше дров, тем дольше горит топливо. В среднем одна закладка дров в Бубафоня из газового баллона горит 4-6 часов (также зависит от дров и другого «дополнительного» топлива). Те, кто делал Бубафоню из 200-литровой бочки, говорят, что одна закладка их нагревает до 20-24 часов. Не зря говорят, что Бубафоня – это печь долгого горения. Действительно, горит долго.

Несмотря на очевидные достоинства, у этой печки есть и недостатки: первый – малый «радиус действия» при высокой теплоотдаче. Возле печки тепло, даже жарко. Чуть дальше — холодно. Но эта проблема разрешима. Для улучшения ситуации действуют двумя способами: устраивают принудительную конвекцию (обмен воздуха) с помощью вентилятора или делают водяную рубашку, а нагретую воду пропускают по трубам для обогрева помещения.

Если с вентилятором все просто, то водяную рубашку можно сделать двумя способами: вокруг корпуса или отводить тепло от трубы дымохода. Рубашку на дымоход реализовать проще. У этого варианта есть и еще одно преимущество: тогда для отопления используется тепло от корпуса печи, а также то, которое раньше уходило наружу через дымоход. Теперь он также обогревает вашу комнату. Кроме того, при установке водяной рубашки на трубу дым на выходе уже не будет таким горячим и можно не так сильно заморачиваться с утеплением стены вокруг трубы. Как правильно провести трубу через стену или крышу, читайте здесь.

Печь «Бубафоня» можно использовать для организации водяного отопления, сделав водяную рубашку на корпусе или трубе

Еще одним важным недостатком является не самый привлекательный вид. Если Бубафоня используется в техническом помещении – в гараже, теплице, на даче, то беспокоиться не о чем. Как есть, так и есть. Ну а если вы хотите использовать его для обогрева дома, то придется прятать его где-нибудь в котельной, подвале, в пристройке. Можно еще доработать. Например, замуровать. Этим, кстати, вы значительно повысите комфортность нахождения возле печи: кирпич погасит большую часть жесткого излучения, смягчит его и станет своеобразным аккумулятором тепла: кирпич будет нагреваться, а потом, когда печка погаснет, она будет постепенно остывать и отдавать накопленное тепло.

О том, как сделать защитный кирпичный экран, читайте здесь.

Красить Бубафон не рекомендуется: это бесполезно — краска сгорит, а при горении даже отравит. Краска выдержит только в одном случае, если она термостойкая, но наносить ее надо по всем правилам, а это совсем не просто и дорого.

Недостаток «Бубафоня» — неказистый вид, но очень хорошо греется и очень долго горит

Не забывайте, что Бубафоня — железная печка. Просто поставить его на деревянный пол не получится – может случиться пожар. Причем очень быстро: температура пиролиза очень высокая (350°С и выше), поэтому корпус печи имеет высокую температуру. Так что он сможет серьезно гореть, а дерево незащищенного пола или близлежащих стен будет гореть. Поэтому уделяем пристальное внимание пожарной безопасности и подготавливаем место для печи: используем асбестоцементные плиты, металлические листы, кирпичи, теплоизоляционные материалы (минеральную вату или картон и другие термостойкие материалы).

Эксплуатация печи тоже несколько проблематична, но это обратная медаль за простоту конструкции. Неудобно отбирать золу и загружать топливо. Собственно тут два варианта: принять как факт или внести изменения в конструкцию. А вот как они (изменения) повлияют на КПД печи, сказать сложно. Нужно сказать, что от древесины и опилок остается очень мало золы, поэтому ее не нужно часто чистить.

Есть один простой вариант модификации печи Бубафоня, позволяющий легко удалять золу: приготовить специальный зольник. Он состоит из такого же блина, что и поршень, но без отверстия и с загнутыми вверх краями. К середине блинницы-зольника привариваем толстый металлический стержень. Потом при сборке топки на дно кладем зольник, на него — топливо, растопим. Затем на шток зольника надеваем поршень, а в конце — крышку. При такой конструкции зола собирается в поддон, который легко вытягивается из остывшего и разобранного котла за шток.

Так выглядит «Бубафоня» изнутри, когда в ней тлеет топливо

Самостоятельное изготовление конструкции

Строительство котла осуществляется в несколько этапов:

• обустройство места для работы подготовка необходимых материалов и инструментов;
• производство деталей и сборка печи;
• устройство дымохода;
• сооружение прочного основания для печи.

Каждый этап выполняется в определенной последовательности.

Перед созданием печи необходимо разобраться со всеми ее деталями.

Создание чертежа и расчет основных величин

Для построения конструкции необходимо разработать чертеж, на котором указаны следующие величины:

• Высота и диаметр корпуса. Ценности взаимосвязаны. Высота конструкции в несколько раз больше диаметра. При этом сечение должно быть в пределах 30-80 см. Конструкции диаметром 30 см малопродуктивны, а от 80 см – неравномерное горение дров. Поэтому специалисты рекомендуют выбирать среднее значение между этими значениями.
• Толщина стенки. Лучшим вариантом считается корпус толщиной 4 мм. Если стенки будут тоньше, это значительно снизит КПД и срок службы печи.
• Размер блина поршня. Здесь расчеты ведутся по определенной формуле. Важно определить размер не только самого блина, но и высоту ребер.
• Толщина блина. Имеется разработанная таблица с необходимыми значениями в зависимости от диаметра корпуса. Этот параметр очень важен, так как от него будет зависеть сила, с которой поршень будет давить на закладку. В свою очередь, это повлияет на работу всего агрегата. Так, например, если блин тяжелый, то воздушный зазор будет настолько мал, что топливо со временем выгорит.

При разработке используются специальные таблицы

• Требуемая площадь дымохода. Учитываются плотность и объем топлива, а также выделение энергии при его сгорании. При расчете используются специальные таблицы с необходимыми значениями.
• Диаметр воздухозаборника. Зная размеры дымохода, очень легко выполнить расчеты.

Зная все значения и имея под рукой чертеж, можно приступать к изготовлению печи. Главное, правильно провести расчеты. Перед началом работы все нужно тщательно проверить.

Работы должны проводиться в специально отведенном месте

Подготовительный этап

Работы проводятся в помещении, защищенном от атмосферных осадков и продуктивной вентиляции. Место должно быть вдали от жилых домов, чтобы не доставлять дискомфорта соседям и домочадцам. Выбрав подходящее помещение, можно приступать к подготовке материалов. Для этого вам понадобится:

1. Корпус для агрегата. Часто для этого используется объем газа. Подойдет также стальная или чугунная бочка, стальная труба. Заготовки должны быть без признаков коррозионного процесса и других повреждений.
2. Материал ножек. В качестве опор используется металлический профиль, арматура и стальные трубы. Конструкция должна быть надежно установлена ​​на основании.
3. Ручки. Два на корпусе для удобства транспортировки и один на крышке для удобства обслуживания.

Кроме того, вам потребуются следующие вспомогательные материалы:

• Листовая сталь;
• две трубы диаметром 10 см и 15 см;
• металлический профиль или швеллер;
• материалы для основания.

Что касается инструмента, то здесь вам понадобится следующий набор:

• молоток;
• тиски;
• Мастер в норме;
• болгарский;
• уровень и рулетка;
• сварочный аппарат и электроды.

Важно! При резке и сварке деталей не забывайте о технике безопасности.

Работать с баллоном нужно очень осторожно.

Сборка агрегата

Изготовление и монтаж печи и дымохода осуществляется в следующей последовательности:

1. Осторожно отрежьте верхний клапан, а затем крышку цилиндра. Предварительно рекомендуется его промыть. В дальнейшем колпак будет использоваться как чехол.
2. Прикрепите ножки к днищу. Чтобы проверить точность их установки, стоит воспользоваться уровнем или отвесом.
3. Вырезать круг из стали. В центре сделайте отверстие для воздуховода. Сварите круг и трубу. Подготовьте планки швеллера необходимого размера и закрепите их на нижней стороне круга. Таким образом, поршень печи строится в несколько этапов.
4. Сделать маркировку воздуховода на капоте. Отверстие должно быть таким, чтобы труба в нем свободно перемещалась. Сделайте разрез. Очистите края. Приварите ручки к крышке. Достаточно будет использовать фурнитуру.
5. В верхней части корпуса сделать разметку для отверстия дымохода. Сделайте разрез. Отверстие должно соответствовать размерам трубы. Это позволит склеить детали. Приварите трубу к корпусу.

К обустройству дымохода нужно подойти очень внимательно. Чтобы обеспечить достаточную тягу, канал должен иметь два колена. Они соединяются под прямым углом. Две секции трубы разрезаются под углом 45 градусов. В таком виде они сварены между собой, что обеспечивает плавный переход швеллера.

Дополнительно стоит соорудить защиту трубы в виде колпака. Такое специальное устройство позволяет защитить канал от атмосферных осадков, из-за которых печь может затухнуть. На этом сборку агрегата можно считать завершенной. Остается только создать прочный фундамент и установить котел.

Особое внимание следует уделить созданию блина.

Создание фундамента

Фундамент под самодельный котел возводится в следующей последовательности:

1. Выкопать яму 150х150 см. При этом его глубина должна быть близка к 30 см. Точная площадь основания напрямую зависит от размеров агрегата.
2. Сделать подушку из щебня и залить сверху бетоном. Выровняйте поверхность кельмой. Когда раствор высохнет, проверьте участок спиртовым уровнем. Выровняйте, если необходимо.
3. После полного высыхания бетона выложить несколько рядов огнеупорного кирпича.

При укладке кирпича особое внимание следует уделить ровности поверхности. От этого будет зависеть, насколько надежно будет установлен котел.

Закладка и освещение должны быть сделаны очень тщательно.

Надевание «рубашки» для бубафоня

Отзывы о работе печи бубафоня в основном положительные. Теплопроизводительности котла, сделанного из газового баллона, достаточно для обогрева помещения площадью до 60 м2. Единственный недостаток конструкции – неравномерный нагрев. Самый простой способ исправить это — продуть корпус вентилятором. Отметим, что гораздо выгоднее сделать котел Бубафон с водяной рубашкой, которым можно отапливать несколько помещений.

Мастера предлагают два места установки водяного контура: на корпусе котла или на его дымовой трубе, которая сильно нагревается. Проще всего сделать такую ​​систему по принципу «труба в трубе», надев на корпус котла или на канал дымохода бочку или трубу большего диаметра. Открытые концы «рубашки» необходимо заварить наглухо и врезать в нее подводящие и отводящие патрубки для подключения к отопительным приборам.

Можно изготовить теплообменник из водопроводной трубы, установив ее змеевики в наружный стальной кожух и заполнив их песком для более равномерной теплоотдачи. Кроме того, змеевик можно разместить внутри кирпичной кладки вокруг корпуса котла.

Розжиг печи

Затопить агрегат необходимо в следующей последовательности:

• снять крышку с котла и снять поршень;
• правильно размещайте топливо, иначе сгорание, как и рабочий процесс печи, пойдет не так;
• сверху дополнительно уложить слой щепы и опилок;
• смочите тряпку в керосине или другой легковоспламеняющейся жидкости и положите ее поверх закладки;
• установить поршень и накрыть крышкой;
• Зажженную бумагу кинуть через воздуховод, так как спичка не даст нужного результата.

Когда начнется пожар, нужно немного прикрыть вентиль, что ограничит подачу воздуха. В противном случае топливо начнет гореть, а не тлеть. А как известно, в основе работы лежит именно тление древесины, а не ее горение.

Рубашка повесит КПД агрегата

чертежи, наиболее эффективный вариант

Тепловые агрегаты могут длительное время отапливать здание после одной заправки топливом. Четыре-пять килограммов дров не горят, а тлеют и выделяют газ, который дополнительно горит и дает тепло. Домовладельцы строят печь длительного горения своими руками, чертежи наиболее эффективной модели можно найти в интернете, заказать у специалистов по монтажу отопительного оборудования.

Содержание

1. Описание и типы длинных сжигательных печей
2. Классическая духовка
3. Печь вала
4. Хирча
5. Размер печи
6. Толщина материала
7. Параметры стального блина
8. Параметры выпускной трубы
9. Размеры трубы подачи воздуха
10. Подготовка к работе
11. Печь своими руками
12. Печь бубафоня из газового баллона
13. Печь длительного горения кирпичная
14. Как модернизировать печь
15. Модернизация печи «бубафоня»
16. Модернизация2 кирпичной печи4 9000 эксплуатация

Описание и виды печей длительного горения

Печи длительного горения экономят теплоноситель за счет дожигания выделяющихся при горении газов

Агрегат удобен в использовании, так как после загрузки можно долго не открывать печь. В процессе сжигания дров или угля выделяется горючий газ, который собирается в камере, где догорает и выделяет энергию.

Такие устройства используются в частных домах, дачах, гаражах, предприятиях.

По функциональному назначению печи делятся на оборудование для отопления, приготовления пищи, используются комбинированные варианты. Материал металл, чугун, кирпич. Для круглогодичного использования лучше выбрать кирпичный очаг комбинированного действия. Хорошим вариантом будет самодельная печка-бубафоня из газового баллона.

Печь Classic

Сложная конструкция предполагает наличие внутренней угольной камеры сгорания. Он оборудован соединенной с колпаком камерой для дожигания выбрасываемых газов.

Топливо воспламеняется снизу, газы попадают в колпак и догорают. Классический проявляется в проталкивании горючих газов через массу топлива в камеру, куда подается воздух. К таким видам относятся печи: булерьян, печь Бутакова.

Шахтная печь

В агрегате зона горения смещена в зону колосника. Газы выходят через соседний отсек, где они сгорают и выделяют тепло. Лучший материал – кирпич.

В состав входит:

• кокошник для загрузки шихты, отвода газов;
• шахта печи;
• стеклярус;
• Копье для подачи газа.

Оборудование имеет высокий коэффициент полезного действия и большую производительность.

Подовая печь

В ней топливо поджигается сверху, огонь движется вниз. Воздух подается под обожженный слой по специальным каналам. Простая и эффектная конструкция выработана во множестве моделей, которые несложно сделать своими руками.

Газогенераторные печи

Обеспечивает медленное сжигание газов, выделяемых на основе пиролиза. Древесное топливо сгорает под действием тепла и небольшого количества кислорода с выделением горючих газов. В агрегате должен быть теплообменник. Подходит для отопления с одним или двумя контурами.

Конструктивные особенности и принцип действия

Топлива для пиролизных котлов и печей

Преимуществами оборудования являются высокий КПД, отсутствие сложной автоматизации, энергонезависимость, безопасность по сравнению с котлами, работающими на газе и жидком топливе. Установки пиролиза дают полезную цифру 90%. Печи длительного горения показывают результат 75 — 80% за счет взаимодействия корпуса с водяными трубами теплообменника.

Недостатком является высокая стоимость готовых блоков.

В топку закладывают дрова, которые быстро прогорают. Для протопки котла, дымохода необходим период интенсивного горения (1 час). Затем печь доверху загружают топливом, плотно закрывают дверцу, закрывают задвижку, чтобы минимизировать подачу воздуха и тягу. В этих условиях обеспечивается хорошее горение с выделением горючего газа.

Умная печь работает на угле или буром угле, торфе, можно использовать дрова различных пород и отходы деревообработки. Гранулы и брикеты изготавливают из опилок, стружки. Используют современные виды в виде поддонов и евродеревян. Есть котлы, переделанные на жидкое топливо.

Материалы и инструменты

Печь длительного горения от старого газового котла

Используют железные бочки, газовые баллоны (50 — 100 литров). Канал подачи воздуха выполнен из стальной трубы, канал дымоудаления – из железа или керамики. Для крышки возьмите листовую сталь 3 – 5 мм. Подготовьте дверь и петли для нее. Водяной контур выполнен из листового железа и двух труб с резьбой.

Для работы необходимы сварка, болгарка, дрель, напильник, молоток, наковальня, измерительный инструмент.

Расчет основных параметров

Показатели выбраны для эффективного использования зоны загрузки дров, камеры золосбора. По параметрам определяется, что зона дожигания выделяющихся газов работает эффективно. Для корпуса подбирается правильная толщина металла, чтобы продлить срок службы.

Размер печи

Высота печи изготавливается не более 1,0 м, от этого показателя зависит время работы оборудования. В высокую конструкцию неудобно загружать брикеты, она не обеспечивает эффективной тяги, и горение затухает.

Диаметр выбирается с соблюдением соотношения пропорциональности от 1:3 до 1:5 (высота, сечение соответственно). Оптимально работает печь диаметром около 0,3 м. Узкие камеры не рекомендуются, так как воздух из них затягивается в трубу, что снижает мощность самоделки.

Толщина материала

Печь длительного горения из двух баллонов

Критерий важный, так как тонкий металл корпуса быстрее выгорит. Выбирайте сталь для стен печи толщиной не менее 5 мм. Этот параметр особенно важен для версии котла с водяным теплообменником.

Тонкие стенки до 5 мм способствуют потере мощности, падению температуры, снижению интенсивности дожигания газов. В результате снижается выделение тепла.

Параметры стального блина

Железный элемент одновременно служит перегородкой и нагревательной площадкой для розжига пиролизных газов. Оптимальный размер – это когда зазор от внешней кромки до внутренней поверхности агрегата составляет 5% от общего диаметра.

Параметры выпускной трубы

Чаще изготавливаются из стальной трубы круглого сечения для отвода продуктов сгорания топлива и газов, отвода конденсата. Избегайте использования квадратных секций, чтобы уменьшить накопление сажи.

Диаметр выпускного патрубка принимают на уровне 80 — 100 мм.

Размеры трубы подачи воздуха

Для конструкции самодельной печи используется металлическая труба, диаметр которой превышает 50 мм. Чаще всего ставят 70 – 80 мм. Труба приваривается посередине стального круга, совпадая с его отверстием. В результате получается элемент, который называется поршнем.

Подготовка к работе

Предварительно вырезать железные заготовки по эскизу, подготовить детали ручек, решетки. Подставка сделана из кирпича, сечение которого больше корпуса на 30 см. Металлическая накладка изготавливается путем приваривания к цилиндру уголков или стержней.

Печь размещают не ближе 1,0 м к стене с учетом необходимости теплоизоляции корпуса.

Печь своими руками

Для изготовления печи нужен сварочный аппарат

Используйте любой стальной контейнер с требуемой толщиной стенок. Чаще всего используется металл, иногда умельцы строят печи из кирпича. Железные конструкции имеют то преимущество, что их можно переставлять по мере необходимости.

Плита Бубафоня из газового баллона

Верх емкости срезан болгаркой в ​​месте закругления стенок баллона, деталь используется как крышка. Для устойчивости к срезу приваривается полоска железа.

Для нагнетательного поршня из стали вырезается круг, чтобы он мог проходить внутри цилиндра, посередине формируется отверстие 5 см. Трубка подачи воздуха приварена к отверстию. К обратной стороне крест-накрест приварен швеллер. Сверху и сбоку устанавливается дымоход, срезанные швы зачищаются болгаркой. Печка длительного горения своими руками из газового баллона готова.

Кирпичная печь длительного горения

Кирпичная печь длительного горения

Такая печь выглядит наиболее выигрышно, но требует больших трудозатрат при строительстве и больше времени.

Прочный фундамент строится независимо от основания дома; его размеры превышают размеры печки на 20 см с каждой стороны. Под подошву делается песчано-гравийная подсыпка, укладывается слой рубероида.

После бетонирования печь можно ставить на 28 дней. Верх фундамента изолирован от кладки рубероидом в 3 слоя, уложено жаростойкое покрытие из асбеста и стеклокерамических материалов.

Расположение кирпичей в каждом ряду необходимо для обеспечения эффективной работы конструкции. Заказные чертежи можно найти в Интернете, где указан способ укладки каждого яруса.

Газы внутри движутся не только вертикально, но и проходят горизонтально. Правильная кладка рядов увеличивает плоскость соприкосновения дыма и кирпичей, увеличивает отдачу тепловой энергии.

Как модернизировать печь

Модернизация — это удобство использования. Железная печка много весит (150 – 160 кг), и чтобы очистить ее от золы, ее надо перевернуть. Усовершенствование заключается в установке дверей, через которые можно удалять остатки горения.

Модернизация печи «бубафоня»

Особенность агрегата — отсутствие зазоров и герметичности, поэтому при установке дверок необходимо делать утепление.
