Как сделать настольный биокамин своими руками?

Биокамин — одна из новых разработок, не требующая глобальных строительных работ. Это экологически чистый продукт, который при горении не выделяет вредных веществ. Единственный недостаток — биотопливо при горении сжигает кислород, потому комнату желательно часто проветривать.

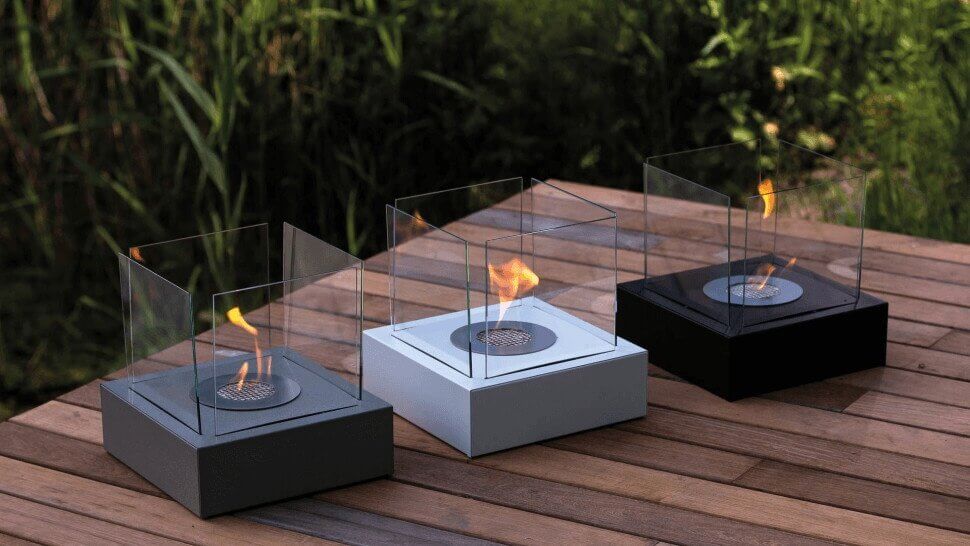

Биокамины настольного исполнения имеют различную конструкцию за счет количества горелок. Эти изделия придают прекрасный эстетический вид помещению.

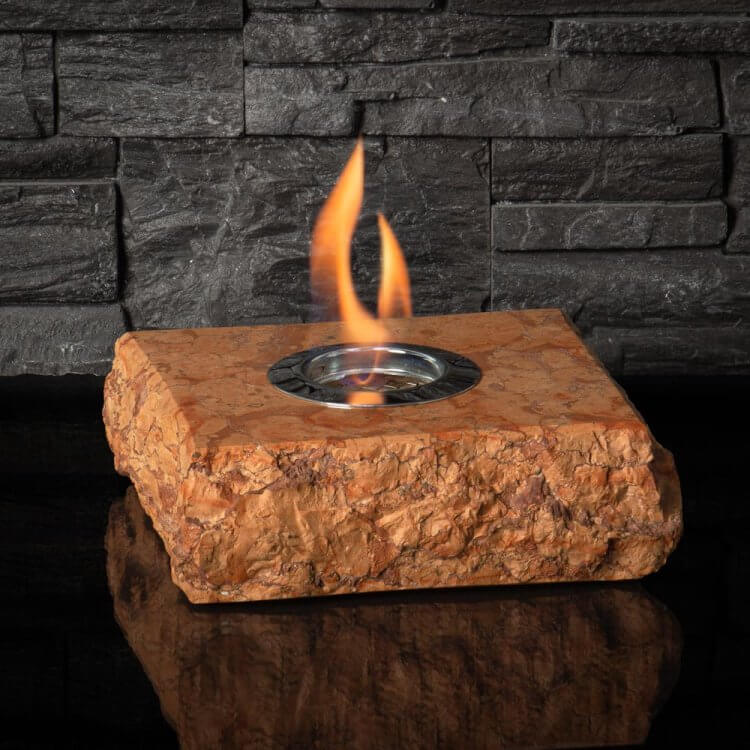

Настольный биокамин — имитация обычного камина в миниатюре. Он состоит из портала, топливного бака, горелки и подставки

Но такой предмет интерьера могут позволить себе не все. Настольный биокамин можно смастерить своими руками, не покупая в магазине.

Из чего состоит настольный биокамин?

Составляющими настольного биокамина являются:

• Подставка.
• Горелка.
• Топливный бак.
• Портал.

Подставка выполняет как декоративную функцию, так и защитную — от опрокидывания устройства. Иными словами — это фундамент сооружения.

Горелка — это составляющая биокамина, поддерживающая горение. Она легко изготавливается и представляет собой металлическую емкость, в которой находится фитиль. Советуем прочитать статью о том, как сделать горелку для биокамина своими руками в дополнение к данному материалу.

В настольном биокамине делается специальная заслонка, перекрывающая доступ воздуха: горение фитиля прекращается и камин выключается. Топливный бак представляет собой резервуар, из которого биотопливо идет на фитиль.

СОВЕТ: Объединив горелку и топливный бак создается резервуар, наполненный пористым веществом. В нем удерживается биотопливо, подаваемое на горелку по мере расходования. За счет этого горение обеспечивается надолго.

Резервуар с керамический пористым наполнителем за счет объединения топливного бака и горелки. В нем удерживается биотопливо, подаваемое на горелку по мере расходования

Портал выполняет функцию ограждения или декора. Он защищает биокамин от распространения пламени. Выполняется из жаропрочного стекла.

Что учитывать перед началом изготовления настольного биокамина?

Перед началом работ составляются чертежи биокамина. Главный его элемент — это горелка.

При выборе горелки необходимо учитывать факторы:

• Толстые стенки. Если выбрать тонкие, то при повышении температуры может повредиться материал, и топливо выльется.
• Материал выбирать качественный. Нержавеющая сталь способна выдерживать высокие температуры.
• Обеспечить качественную сборку, что влияет на долговечность камина. Ведь плохо закрепленный элемент может вскоре привести к поломке.

Советуем прочитать статью о том, какие бывают виды биокаминов в дополнение к данному материалу.

При выборе топливного бака рекомендуется останавливать выбор на квадратной или прямоугольной форме. Это облегчит как изготовление стеклянного защитного экрана, так и монтаж к металлическому баку.

Чертеж мини-биокамина выполненного самостоятельно. Конструктивное исполнение по желанию можно рассчитать

Применение подручных средств

Для того, чтоб выполнить настольный биокамин своими руками, используются:

• Коробка металлическая.
• Стекло, желательно жаропрочное, но можно и обычное.
• Стеклорез.
• Металлическая банка или кружка.
• Декоративные камни.
• Металлическая сетка.
• Шнурок.
• Герметик.

Монтаж самодельного биокамина начинается с монтажа защитного экрана из стекла. По размеру металлического ящика тщательно измеряется стекло и вырезаются 4 необходимых куска стеклорезом. Полученные элементы соединяются герметиком.

После полного высыхания герметика, швы на стеклянном кожухе зачищаются. После чего он помещается в металлический ящик, выполняющий роль топливного блока.

СОВЕТ: Выбирать следует ящик такого размера, чтоб стекло располагалось дальше от горелки. Желательно применять жаропрочное стекло, которое не треснет при нагреве, в отличии от обычного.

Процесс создания биокамина из подручных средств. Применение стекла, металлической банки, ящика и сетки.

В центр ящика герметиком крепится металлическая банка и накрывается сеткой. Последняя вырезается в соответствии с размером ящика. Банка выполняет роль горелки.

Последние штрихи в оформлении

Заключительный этап сборки биокамина включает:

• Декор камнями.
• Оформление металлического ящика.
• Розжиг камина с использованием фитиля.

В последнюю очередь проводится декорирование сетки камнями, которые равномерно распределяют температуру. Желательно подбирать сетку с таким размером ячеек, сквозь которые камни не провалятся.

Подготовка сетки для биокамина, которая вырезается по размеру металлического ящика. Допускается использовать двойной слой сетки

Металлический ящик зачищается или покрывается жаропрочной краской. Хорошим вариантом будет облицовка терракотовой плиткой или минеритом. Но такое украшение обойдется недешево, потому можно оставить ящик в первоначальном состоянии — все зависит от желания мастера.

В горелку (металлическую банку) добавляется топливо и опускается фитиль, изготовленный из шнурка. Фитиль поджигается — биокамин своими руками готов (на фото видно результат). Прочитайте так же о видах топлива для биокаминов в дополнение к данному материалу.

СОВЕТ: Фитиль смочить топливом, затем один конец опустить в горелку, а другой выпустить между камнями, служащими декором. Главное, подобрать веревку нужной длины, чтоб она доставала до топлива.

Готовый биокамин своими руками из металлического ящика, банки, сетки и жаропрочного стекла, декорированный камнями

Подготовка для выполнения сооружения под биокамин

В помещении можно построить биокамин — имитацию настоящего камина. Для этого используется гипсокартон, выполняющий роль портала. Составляется проект, в котором просчитываются и прорисовываются все размеры, отступы от стены и верхней части сооружения.

Гипсокартон — достаточно легкий в работе материал и с его помощью можно легко соорудить в небольшой комнате имитацию камина. Для этого нужно:

• Листы гипсокартона.
• Металлический профиль.
• Искусственный камень.

Для биокаминов своими руками в размерах на чертеже указаны рекомендуемые отступы. Камин — это объект с повышенной опасностью, потому необходимо заранее выполнить расчет.

Для начала определяется расположение конструкции: в нише, в углу или на стене. Она может быть пристеновой, или мобильной. Затем делается портал для биокамина своими руками из гипсокартона.

СОВЕТ: Учитывать допустимое расстояние от очага до стенок и верхней части портала из гипсокартона. Это обеспечит безопасное использование биокамина.

Эскиз выполнения портала своими руками для биокамина. Указаны рекомендуемые отступы от горелки до портала из гипсокартона

Технология создания портала

Последовательность работ состоит из этапов:

• Монтаж каркаса.
• Облицовка каркаса гипсокартоном.
• Покрытие огнеупорным материалом.
• Установка биокамина.
• Декор.

Создание каркаса самодельного биокамина для квартиры начинается с монтажа профилей дюбелями, шурупами и саморезами. Вместо профилей допускается использование уголков.

Строительным уровнем тщательно замеряются детали будущего каркаса, затем соединяются в единую конструкцию с использованием шуруповерта и дрели. Листы гипсокартона отмеряются нужного размера и монтируются на каркас.

После монтажа гипсокартона используется шпаклевка для замазывания швов. Выжидается время до полного её высыхания.

Специальная плитка для облицовки внутренней части биокамина должна быть из огнеупорного материала. Для этих целей подойдет любой жесткий негорючий материал. Затем устанавливается нагревательный элемент.

СОВЕТ: В качестве нагревательного элемента используется горелка, которую следует расположить в основании топливной части. Это будет отличным дизайнерским решением.

Завершающий этап — внешняя отделка биокамина искусственным камнем или керамической плиткой.

Для имитации камина используется портал для биокамина из гипсокартона. При желании он закрепляется на стене

Правила монтажа биокамина своими руками

Камин — это источник повышенной опасности. Потому нужно знать такие правила монтажа эксплуатации:

• В качестве горючей жидкости применять биоэтанол. Он при испарении выделяет воду и углекислый газ, который безвреден для человека.
• Регулярно проветривать помещение, в котором работает биокамин.
• Не разбавлять биоэтанол спиртом или бензином — можно отравиться продуктами горения.
• Желательно применять огнеупорное стекло. Нужно расположить экран от горелки на допустимое расстояние, чтоб огонь не попадал на стекло.
• Для горелки применять нержавейку.
• Экран из стекла желательно не приклеивать к топливному баку, чтоб обеспечить дальнейший уход за биокамином.
• Камни лучше использовать из керамики. Это позволит равномерно распределить тепло по всему помещению.

Готовый переносной биокамин с применением портала из гипсокартонных листов на металлическом каркасе

Настольные биокамины своими руками сделают атмосферу по-настоящему домашней: такая декоративная деталь создаст не только тепло и уют в доме, но придаст эстетический вид интерьеру. Следуя инструкции можно легко соорудить конструкцию самостоятельно.

Как сделать биокамин своими руками: инструкция по сборке

Созерцание живого огня завораживает. Всем известная пословица утверждает, что делать это можно бесконечно. Танец пламени успокаивает и умиротворяет, помогает собраться с мыслями. К сожалению, проживающим в многоквартирных домах такая роскошь практически недоступна.

Обустройство дровяного камина не каждому по карману. Хорошее решение – собрать биокамин своими руками, сэкономив при этом на покупке готовой конструкции. Если вы никогда не занимались подобной работой, наша статья станет хорошим подспорьем — здесь мы рассмотрели устройство и принцип работы биокамина, основные разновидности конструкции, что поможет определиться с оптимальной схемой для сборки самоделки.

А также привели подробную инструкцию по изготовлению камина своими руками, проиллюстрировав ее пошаговыми фото и дополнив полезными видеорекомендациями. Благодаря пошаговому разбору каждого этапа собрать биокамин сможет даже начинающий мастер.

Содержание статьи:

• Что такое биокамин?
• Состав и особенности биотоплива
• Какими бывают биокамины?
  • Вид #1 — настенные устройства
  • Вид #2 — напольные биокамины
  • Вид #3 — настольные устройства
  • Вид #4 — встраиваемые конструкции
• Инструкция по изготовлению компактной модели
• Инструктаж по сборке большого биокамина
• Выводы и полезное видео по теме

Что такое биокамин?

Входящий в моду биокамин представляет собой декоративный источник открытого огня, работающий на так называемом биотопливе. Для безопасной эксплуатации устройство обрамляется порталом, задерживающим внутри себя пламя.

Конструктивно биокамин – это горелка, работающая на спиртовом топливе. Обязательный элемент устройства – топливный бак, в котором содержится достаточный для работы запас горючей жидкости.

В бак вставляется фитиль, по волокнам которого топливо поднимается к месту сгорания. Собственно горение осуществляется в специальной чаше, которая может иметь самую разную форму. Размеры биокаминов значительно разнятся.

Установка биокамина — отличный способ украсить интерьер, сделать его необычным и привлекательным. В зависимости от типа устройства и модели огонь может быть полностью открыт или же закрыт с нескольких сторон стенками портала, прозрачными и непрозрачными

Чтобы погасить пламя, достаточно накрыть горелку специальной заслонкой. Она перекроет доступ кислорода, без которого невозможен процесс горения. Заслонка обязательно должна быть в наличии для каждого устройства. Прибор может иметь несколько горелок.

Кроме того, некоторые горелки оснащаются форсунками. Это делает языки пламени максимально похожими на те, что образуются при горении дров в костре или камине.

Приборы очень удобны в использовании. Прежде всего, им не нужен дымоход. В процессе горения биотопливо окисляется до углекислого газа и водных паров. Отсутствие в горючей жидкости тяжелых примесей позволяет ей сгорать полностью, без образования сажи, копоти и летучих токсичных веществ.

Поэтому отведения дыма (а он и не образуется) не требуется. Благодаря этому биокамин можно устанавливать в любой точке помещения.

Ему не нужна жаропрочная обвязка пола или отдельный фундамент. Специальное разрешение на его монтаж тоже не требуется. Единственное, что нужно учесть при выборе места под установку биокамина, — это возможность проветривания комнаты или наличие . Это необходимо, поскольку при горении используется кислород, количество которого должно постоянно пополняться.

Чтобы биокамин не отличался от настоящего, его можно оформить дровами, выполненными из огнеупорной керамики. Их выпускают в виде целых или полусгоревших поленьев

Биокамины не только декоративны, но и функциональны. В отличие от традиционных каминов, где большая часть тепла «уходит» в дымоход, устройства полностью отдают свое тепло в помещение. Безусловно, использовать такой прибор как отопительный не получится, но обогреть какую-то зону в помещении он сможет. Биокамины полностью безопасны при условии грамотной эксплуатации.

Промышленность выпускает максимально комфортные в использовании модели, оснащенные электронным управлением. Ими можно управлять с пульта или посредством Wi-Fi. В последнем случае вполне возможно интеграция устройства в систему «Умный дом», удаленное управление им с телефона или с планшета. Понятно, что стоимость автоматических биокаминов на порядок выше, чем у обычных.

При этом стандартные модели можно считать «вечными», поскольку конструктивно они предельно просты и ломаться в них нечему, тогда как напичканные электроникой приборы вполне могут выйти из строя.

Главным недостатком биокаминов считается их высокая стоимость. Достаточно дорогой будет и эксплуатация устройств, поскольку для их работы требуется только специальное топливо. Заменить его на дешевый аналог не получится.

Состав и особенности биотоплива

Часть «био» в слове «биотопливо» поясняет, что для изготовления этого вещества используется только натуральное возобновляемое сырье. Поэтому оно полностью экологично и биоразлагаемо.

Основными компонентами, использующимися для производства такого топлива, являются травянистые и зерновые культуры, содержащие большие количества крахмала и сахара. Так, лучшим сырьем считаются кукуруза и тростник.

В продаже можно найти биотопливо различных марок. Предпочтение следует отдавать сертифицированной продукции, иначе можно столкнуться с серьезными неприятностями

Из них производят биоэтанол или разновидность спирта. Это бесцветная жидкость, она не имеет никакого запаха. При необходимости им можно заменять бензин, правда, стоимость такого заменителя намного выше. При горении чистый биоэтанол разлагается на воду в виде паров и углекислый газ.

Таким образом удается даже увлажнять воздух в помещении, где установлен биокамин. Горит вещество с образованием синего «газового» пламени.

Это чисто эстетический недостаток, который мешает все же наслаждаться видом открытого огня. Традиционный камин дает пламя желто-оранжевого цвета, что является своеобразным эталоном. Для устранения этого недостатка в биотопливо вводятся добавки, изменяющие цвет пламени.

Таким образом традиционный состав горючей жидкости такой:

• биоэтанол – около 95%;
• метилэтилкетон, денатурирующее вещество – порядка 1%;
• дистиллированная вода – около 4%.

Помимо этого в состав топлива добавляют кристаллический битрекс. Этот порошок имеет чрезвычайно горький вкус и предназначен для предотвращения употребления спиртового биотоплива в качестве алкоголя. Выпускается биотопливо разных марок, состав его может несколько варьироваться, но в целом не меняется. Понятно, что стоимость такого горючего достаточно велика.

Использовать для биокаминов самодельное топливо не рекомендуется, но если все же решились попробовать, для его изготовления нужно брать только бензин высокой очистки «Калоша»

Расход топлива зависит от количества горелок и мощности биокамина. В среднем на 2-3 часовую работу отопительного блока с мощностью порядка 4 кВт в час уходит около литра горючей жидкости. В целом эксплуатация биокамина получается достаточно затратной, поэтому домашние умельцы стараются найти более дешевый аналог топлива. Такой вариант есть и он жизнеспособен.

Чтобы не случилось неприятности, нужно приобретать для самодельного топлива только высококачественные компоненты. Не нужно забывать, что биокамин не имеет дымоотвода, и все продукты сгорания немедленно попадают непосредственно в комнату.

Если в составе горючего будут присутствовать токсичные вещества, а это не редкость для низкокачественных спиртосодержащих составов, они окажутся в помещении. Это грозит самыми неприятными последствиями. Рекомендуем ознакомиться с .

Поэтому не рекомендуется изготавливать топливо для биокамина самостоятельно. Однако, если очень хочется поэкспериментировать, самый безопасный рецепт такой. Берется чистый медицинский спирт. Его нужно приобрести в аптеке.

Для окрашивания пламени в него добавляют бензин высшей степени очистки, который используют для заправки зажигалок («Калоша»).

Заправку топливного бака нужно проводить очень осторожно. Если жидкость пролилась, нужно сразу же вытереть ее сухой тряпкой, иначе возможно произвольное возгорание

Жидкости отмеряются и смешиваются. Спирт должен присутствовать в объеме от 90 до 94% от общего количества топлива, на долю бензина может приходиться от 6 до 10%. Оптимальная пропорция определяется опытным путем, но выходить за рамки рекомендуемых значений не стоит. Детальная инструкция по изготовлению и использованию биотоплива .

Важно помнить, что полученное топливо не подлежит хранению, поскольку смесь бензина и спирта будет расслаиваться. Ее следует готовить перед употреблением и хорошенько взбалтывать для лучшего перемешивания.

Какими бывают биокамины?

Биокамины выпускаются в самых разных вариантах. В зависимости от места установки различают четыре основных разновидности прибора.

Вид #1 — настенные устройства

Такие биокамины представляют собой плоскую вытянутую конструкцию, которую закрепляют на стене. Переднюю часть устройства в целях безопасности закрывают прозрачным стеклом. Так же оформляют и боковые стенки. Заднюю стенку выполняют из огнеупорного материала( обычно из металла) и декорируют.

Биокамин настенного типа стильно смотрится в интерьере. Не занимает дополнительное место в помещении

Конструкция проста в монтаже. Она навешивается на установленные в стене крепежи. Устройство полностью безопасно в эксплуатации, поскольку в процессе горения задняя стенка и дно корпуса слабо нагреваются. Они не могут стать причиной пожара или вызвать ожог у случайно дотронувшегося до них человека.

Вид #2 — напольные биокамины

Конструкция устанавливается на пол или небольшой подиум. Ее дно сильно не нагревается, поэтому можно поставить такой прибор на любую подходящую ровную поверхность. Форма и размеры могут быть самые разные.

Биокамин напольного типа может стать изюминкой интерьера. Он выглядит шикарно, но занимает слишком много места в комнате. Поэтому при дефиците места лучше подобрать другой вариант камина

Главное достоинство устройства – мобильность. При желании его можно легко переставить на другое место. При помощи напольных приборов можно кратковременно отапливать часть помещения.

Вид #3 — настольные устройства

Они представляют собой компактные разновидности напольных моделей.  Размещаются на полках, столах или специальных подставках, поэтому имеют небольшие размеры.

Возможно, их сложно считать полноценными каминами, поскольку они достаточно компактны, зато приборы мобильны. Их легко переносить с места на место. Они функциональны и очень удобны в использовании.

Биокамины настольного типа используются в качестве украшения интерьера. Отлично подойдет для оформления делового кабинета

Вид #4 — встраиваемые конструкции

Очень органично смотрятся встраиваемые биокамины. Такие приборы монтируются в специально подготовленную для этого нишу в стене. Различают устройства, передняя стенка которых смотрится как продолжение стены. Они доступны для обзора только с одной стороны.

Встраиваемый биокамин хорошо вписывается в интерьер спальни или гостиной. Его размеры и форма могут быть самыми разными

Выпускаются биокамины-«фонарики». Они имеют выпуклую или многогранную переднюю стенку. Такие устройства немного «выступают» из стены, что делает их очень необычными и привлекательными. Установить встраиваемый биокамин намного сложнее, чем настенный.

Выбирать место для него нужно очень внимательно, перемещение прибора будет очень хлопотным и трудоемким.

У нас на сайте есть другая статья, где более подробно рассмотрены и принцип их действия.

Инструкция по изготовлению компактной модели

Учитывая, что стоимость таких устройств достаточно высока, многим умельцам интересно, как самостоятельно сделать биокамин для комнаты.

Это достаточно простая задача, особенно, если изготавливать компактную настольную или напольную модель. Ее условно можно разделить на две составляющих: топливный бак и стеклянный корпус. В качестве второго можно использовать старый аквариум без дна.

Для небольших по размеру биокаминов можно сделать топливный бак из обычной металлической банки. Ее размеры должны быть такими, чтобы емкость была скрыта внутри основания

Для работы нам потребуются такие материалы:

• металлическая коробка, которая будет использована в качестве основания;
• резервуар из металла для топливного бака;
• шнурок для фитиля;
• лист стекла, если нет аквариума;
• силиконовый герметик;
• металлическая сетка;
• некрупная галька.

Из инструментов нужно подготовить стеклорез, ножницы.

Приступаем к работе и начинаем с корпуса. Он будет представлять собой параллелепипед или куб без крышки и дна. Определяем размеры будущей конструкции и, соответственно, длину и ширину ее стенок. Лист стекла укладываем на ровную горизонтальную поверхность, моем и обезжириваем.

Прикладываем к линии будущего отреза линейку и прижимаем ее к листу. Чтобы линейка не соскользнула, на нее можно приклеить лейкопластырь.

Берем алмазный стеклорез, ставим его на лист и ведем по направлению от себя без сильного нажима. Линия отреза должна быть бесцветной и тонкой. Если по какой-то причине полученная линия нам не понравилась, обводить ее категорически нельзя. Следует отступить 1 мм и провести новую линию. Выполнив рез, сдвигаем стекло к краю основания так, чтобы он совпал с линией отреза.

Осторожно простукиваем головкой инструмента линию отреза, затем осторожным, но точным движением отламываем оставшееся на весу стекло. Таким способом вырезаем все четыре детали нужного размера.

Теперь их нужно склеить между собой силиконовым герметиком. Для этого обильно промазываем боковые края деталей и соединяем их. Даем герметику высохнуть. Для этого фиксируем получившуюся конструкцию между какими-либо неподвижными предметами и оставляем на сутки в таком положении.

Чтобы склеенная конструкция высыхала в неподвижном состоянии, ее нужно зафиксировать любым подходящим способом, например, заключить между объемными предметами

Просохший корпус очищаем от излишков герметика. Это удобно будет сделать лезвием. Приступаем к изготовлению основания биокамина. Это должен быть короб из металла, соответствующий по размерам стеклянному корпусу.

Последний должен легко и надежно устанавливаться на металлическое основание. Внутрь основания так же должна устанавливаться металлическая банка, которая выступит в роли топливного бака.

Желательно, чтобы объем резервуара был достаточно большим, чтобы не пришлось слишком часто заправлять биокамин. Банка устанавливается в центр конструкции. Из прочной металлической сетки вырезается деталь, размер которой совпадает с основанием. Она укладывается поверх топливного бака и закрепляется по краям основания.

Из подготовленного шнура делаем фитиль и опускаем его в резервуар с горючим. Виды и инструкции по их изготовлению рассмотрены в другой нашей статье.

Мелкоячеистая металлическая сетка станет надежным основанием для укладки декоративных камней или керамических дров — эстетических элементов для украшения устройства

Гальку или любые другие камни укладываем поверх сетки так, чтобы они полностью ее закрыли. Камни будут выполнять не только декоративную функцию. Они частично отведут тепло, которое будет передаваться от горелки на металлическую сетку.

Таким образом можно уберечь стекло от растрескивания. Теперь можно поставить стеклянный корпус на место. Компактный биокамин готов к использованию.

Инструктаж по сборке большого биокамина

Если нужно сделать биокамин большого размера, самым сложным будет изготовление топливного бачка. Проще всего приобрести готовый элемент в специализированном магазине.

Если же предполагается сделать бачок самостоятельно, нужно взять лист металла толщиной более 3 мм. Это должна быть нержавеющая сталь, иначе при горении возможные нежелательные химические реакции и даже появление токсичных испарений.

В специализированных магазинах продаются топливные баки для биокаминов из нержавеющей стали. Они комплектуются удобными задвижками для погашения огня

Собственно бачок должен состоять из двух отсеков. Нижний предназначен для заливки топлива. В верхнем отсеке сгорают пары горючей жидкости. Между этими отделениями должна находиться разделяющая пластина с отверстиями, благодаря которым пары попадают в зону горения. Форма бака может быть разной, это зависит от модели камина.

Наиболее востребованный вариант – топливный бак в форме параллелепипеда с узким верхним отсеком.

Проще изготовить цилиндрический бачок. Для этого можно взять обычную кружку и накрыть ее вырезанной по размеру крышкой из мелкоячеистой металлической сетки. Через сетку можно будет заливать топливо, что достаточно удобно.

Таких кружек-бачков в конструкции биокамина может быть несколько. Их можно расположить в несколько рядов или по кругу. Важно не забыть убрать у кружек ручки. Сделать это нужно аккуратно, чтобы не образовалось отверстие.

Определившись с топливным баком, можно приступать к изготовлению биокамина. Выполним напольную модель с двумя стеклянными экранами. Для работы нужно приготовить огнестойкое стекло для экранов, топливный бак в форме параллелепипеда, шайбы, болты и силиконовые прокладки для стекла, пластиковые или металлические ножки.

Кроме того, для изготовления основания нам потребуется толстая фанера либо гипсокартон, саморезы и бруски из дерева 40х30 мм.

Начинаем с основания. Размечаем лист фанеры и аккуратно выпиливаем из него боковые части короба-основания и верхнюю панель. Нижнюю часть короба мы делать не будем.

Во-первых, ее присутствие значительно утяжелит конструкцию. Во-вторых, без нее закреплять стеклянные листы будет намного удобнее. Готовим два отрезка из деревянного бруска, на которые будет закрепляться фанера.

Биокамин с двумя стеклянными экранами можно изготовить самостоятельно. Оформление основания может быть самым разным — в виде консоли, столика, короба

На выпиленной из фанеры панели намечаем место, где будет закреплен топливный бак. Вырезаем необходимое посадочное отверстие под резервуар. Теперь собираем каркас и закрепляем на нем верхнюю панель. Края конструкции хорошо обрабатываем.

Если мы использовали не фанеру, а гипсокартон, его края необходимо обработать шпатлевкой. Декорируем получившееся основание любым подходящим способом: красим, покрываем лаком и т.п.

Готовим стеклянные панели. Сначала вырезаем две детали нужного размера. В каждой из них нужно просверлить отверстия под декоративные крепежи. Это довольно сложно, поскольку при малейшей ошибке стекло может треснуть. Если нет опыта таких работ, лучше доверить процесс опытному мастеру с набором специальных инструментов. На боковых стенках основания тоже сверлятся отверстия под крепежи.

Теперь закрепляем стеклянный экран на основании. Для этого пропускаем через стекло болт, не забываем надеть силиконовую прокладку, чтобы не повредить стекло. Пропускаем болт через основание, надеваем шайбу и закручиваем гайку. Делать это нужно предельно осторожно, не прикладывая чрезмерных усилий, иначе стекло может растрескаться. Таким образом устанавливаем оба стеклянных экрана.

В процессе сборки конструкции обязательно используются силиконовые прокладки, иначе стекла могут не выдержать нагрузки и потрескаться. Разумно использовать более прочный вариант — закаленное стекло

На нижнюю часть стеклянного листа нужно поставить ножки. Для этого вкладываем в детали резиновые прокладки и ставим их на место. Проверяем правильность установки ножек. Биокамин должен стоять ровно, не качаться.

Используя подготовленное отверстие, монтируем топливный бак и надежно закрепляем его. Конструкция почти готова. Осталось декорировать ее камнями или керамическими поленьями, если это необходимо.

Выводы и полезное видео по теме

Делаем миниатюрный настольный биокамин:

Автоматический биокамин — что это такое:

Процесс изготовления биокамина:

Биокамин подарит вашему дому особую атмосферу. Чтобы наслаждаться танцем живого огня в любое время, достаточно собрать простую конструкцию.

Важно не забывать о правилах безопасности: не использовать топливо непонятного происхождения, не оставлять огонь без присмотра, не заливать топливо в неостывшее устройство и не забывать регулярно проветривать комнату, в которой работает биокамин.

Вы дополнили интерьер собственноручно изготовленным биокамином? Может у вас есть дополнения или полезные советы по сборке? Или вы заметили неточности в предложенном нами материале? Напишите нам об этом, поделитесь фотографиями своей самоделки — ваш опыт вдохновит на творчество других пользователей.

видов самоделок + инструкция

Экологический тип камина, в отличие от газового и дровяного оборудования этой категории, может эксплуатироваться в многоэтажных домах. Для его организации не нужно получать разрешение администрации. Не нужно строить дымоход и склад для хранения топлива. А если интересно оформить очаг, изготовить горелку для биокамина своими руками, затраты на ее обустройство также значительно сократятся. Это правда?

Все о том, как сделать эффектный экокамин на безотказном топливном элементе, вы найдете в нашей статье. Воспользовавшись предложенной информацией и ценными советами, вы сможете своими руками сделать потрясающий предмет интерьера, не представляющий ни малейшей угрозы в период горения.

В нашей статье подробно описан процесс самостоятельного изготовления трех видов горелок для установки биокаминов. Приведены интересные варианты декорирования, даны рекомендации по безопасному использованию эффектных самоделок. Представленный материал дополнен фотоиллюстрациями и видеогидом.

Содержание статьи:

• Принцип работы и устройство биокамина
  • Классификация по способу установки
  • Преимущества и недостатки биокаминов
  • Основные конструктивные элементы

Особенности изготовления горелки

• Варианты горелок для биокаминов
  • №1: Простейшая модель на топливных элементах
  • №2: Горелка двухкамерная с перфорацией (прорезями)
  • №3: Простейшее устройство с наполнителем
• Устройство топки украшение
• Выводы и полезное видео по теме

Принцип работы и устройство биокамина

Биокамин (экокамин) — вариант очага, который отапливается жидким биологическим топливом. При сжигании таких веществ не выделяется дым и копоть, поэтому для работы такого устройства не нужен дымоход.

При этом помещение, где находится биокамин, необходимо периодически проветривать, так как при любом горении расходуется кислород.

Популярность биокаминов обосновывается универсальностью, возможностью установки без получения разрешений, в отличие от газовых агрегатов, простотой устройства и обслуживания

Биоэтанол или топливные смеси на его основе обычно используют для обогрева биоочагов . Также возможно использование других видов топлива, например, спирт

Более подробно мы рассмотрели принцип работы камина на биотопливе.

Классификация по способу установки

Такие отопительные приборы отличаются не столько дизайном, сколько габаритами и размещением в квартире. По указанным критериям можно выделить три типа экопожаров.

Разновидность №1 — Доска

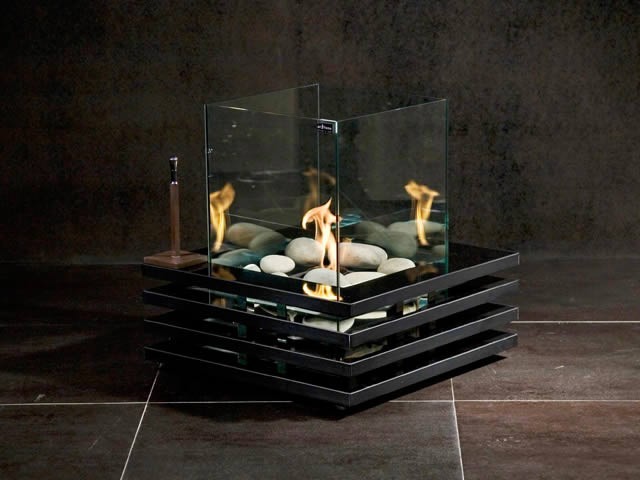

Столешницы представляют собой небольшие изделия, имеющие разнообразные формы и конструкции. Для пожарной безопасности в таких конструкциях предусмотрен плотный экран из огнеупорного стекла, скрывающий пламя.

Настольные биокамины несут чисто декоративную функцию и практически не влияют на температуру в помещении. Подобные предметы интерьера можно установить на журнальный столик, подоконник, тумбочку

Разновидность №2 — Настенные

Настенные устройства, размеры которых могут достигать до 1 метра в длину, обычно изготавливаются из металла и стекла. Такие модели носят не только декоративный, но и функциональный характер. Они обогревают помещение, особенно если в очаге установлено несколько горелок.

Настенные камины являются стационарными конструкциями. Предусматривают использование специальных креплений, благодаря которым отопительные приборы надежно крепятся к стене

Разновидность №3 — Этаж

Крупногабаритные экокамины устанавливаются на полу, часто в нишах или углах помещения. Есть напольные модели, дополненные опорными ножками, позволяющими регулировать высоту конструкции, или колесиками, благодаря которым устройство можно перемещать по дому.

Напольный биокамин можно отделать кирпичом или камнем. При этом его конструкция практически ничем не отличается от традиционных очагов, отапливаемых дровами или хворостом.

Как и настенные биокамины, напольные варианты совмещают декоративную роль с функциональной, наполняя помещение теплом.

Преимущества и недостатки биокаминов

Как и любое устройство, такие очаги имеют сильные и слабые стороны.

Вне зависимости от модели все экокамины имеют следующие преимущества:

• Простота устройства . Для оборудования очага не требуется прокладка вентиляционных каналов, дымоходных устройств, согласование с соседями.
• Мобильность . Биокамины обычно представляют собой довольно легкие приспособления. Многие варианты специально разработаны для их перемещения внутри помещения.
• Простота эксплуатации . Пользоваться такими устройствами предельно просто. Важно лишь вовремя закупить и заправить камин.
• Безопасность . При горении не выделяется копоть, угарный газ, дым и другие вредные вещества, кроме того, многие модели имеют плотный экран, препятствующий открытому огню.
• Увлажнение . При сжигании биоэтанола образуются углекислый газ и водяной пар, улучшающие микроклимат в помещении.

При этом следует отметить ряд проблем, связанных с работой экокаминов.

К отрицательным факторам относятся:

• Низкое тепловыделение . При сжигании биотоплива выделяется небольшое количество тепла.
• Высокая стоимость биоэтанола . Жидкое биотопливо дороже традиционных вариантов топлива.
• Необходимость вентиляции . Поскольку при горении огня уровень кислорода в помещении, где находится экокамин, снижается, целесообразно устроить в нем дополнительную вентиляцию или позаботиться о частом проветривании помещения.

Отрицательными сторонами биологических очагов можно пренебречь, особенно если речь идет о декоративных устройствах.

Биокамин — интересный элемент декора, часто превращающийся в центральный акцент интерьера. Учитывая это, рядом недостатков можно пренебречь

Основные элементы конструкции

При всем многообразии моделей экокаминов их конструкция состоит из однотипных элементов, а именно:

• Нагревательный блок . Основной компонент биоплощадки, где находится топливо. Есть два варианта такого устройства: горелка и бак, о которых аналогично поговорим ниже.
• Корпуса . Эта часть определяет дизайн изделия. В зависимости от проекта корпус может быть открытым или закрытым, иметь форму различных геометрических фигур, быть стилизованным под полку, канделябр, журнальный столик.
• Декоративные элементы . Для оформления экокаминов часто используют декор из жаропрочных материалов: камней, металла, огнеупорной керамики.

Все эти детали можно сделать самостоятельно, построив .

В биокаминах можно использовать два типа устройств для обогрева: топливный бак и горелку.

Топливный бак , объем которого от 60 мл до 5 литров, обычно используется в заводских моделях биокаминов.

Топливный бак имеет много преимуществ, но его вряд ли можно сделать самостоятельно, так как при его изготовлении используются заводские технологии

Как правило, баки изготавливаются из прочного металла, чаще всего из нержавеющей стали. Очень важно, чтобы стенки и дно устройства были достаточной толщины: это гарантирует безопасность и долгий срок службы.

Топливные баки имеют существенные преимущества:

• Их конструкция гарантирует абсолютную герметичность емкости, благодаря чему внутрь не попадает пыль и инородные тела.
• При использовании таких моделей в помещении полностью отсутствует запах биоэтанола, так как жидкое топливо и его пары задерживаются в баке.
• В конструкции топливных баков предусмотрены специальные устройства для регулирования интенсивности огня. Это особенно важно, если камин встроен в стену или его поверхность украшена аксессуарами из материалов, не обладающих особой огнестойкостью.
• Такие устройства также дают возможность быстро и легко потушить пожар. Для этого достаточно повернуть рычаг, которым блокируется подача биотоплива.

Недостатком таких моделей является достаточно высокая цена.

Более простой вариант отопительного агрегата горелка экокамина . Внешне такое устройство выглядит предельно просто: это резервуар, предназначенный для заливки биоэтанола, который может иметь различную форму.

Пользоваться такими устройствами не так удобно, как топливным котлом. Горелки также не имеют механизма регулирования интенсивности огня, а также возможности быстрого тушения пылающего пламени

Для тушения есть специальные устройства, которые нужно покупать дополнительно, кроме того, при их использовании в помещении чувствуется резкий запах.

В биокамин, который планируется использовать для обогрева помещения, можно установить 2-3 обычные горелки, однако необходимо соблюдать определенные нормы

В то же время биокамины имеют свои преимущества. Такие устройства имеют невысокую цену, а простая конструкция позволяет изготовить их самостоятельно. Кроме того, в одном очаге можно установить сразу несколько таких устройств, что значительно повысит теплоотдачу.

Особенности изготовления горелки

Перед началом работ по созданию экокамина важно определиться с моделью очага: будет ли это крупное устройство, устанавливаемое на пол, подвесной вариант у стены, или компактное устройство, которое можно поставить на стол. От этого напрямую зависит размер горелки.

Определившись, попробуйте набросать проект биокамина, на его основе подготовить чертежи конструкции, а также нагревательного элемента. Поскольку принцип работы различных моделей обычно совпадает, на первый план выходит дизайн и функциональность.

Важно уделять большое внимание качеству используемых материалов, так как от этого зависит сохранность источника, а также срок его использования. Нагревательный блок из прочных заготовок будет работать исправно и без сбоев.

Хотя биотопливо для каминов часто расфасовывают в пластиковые бутылки, это не значит, что горелку можно сделать из пластика: такое устройство должно быть полностью из металла.

Правила техники безопасности требуют, чтобы внутренняя поверхность емкости, используемой для изготовления горелки, не имела дополнительного покрытия (эмалевого, фторопластового или другого)

Самые прочные и надежные устройства изготавливаются из нержавеющей стали, так как такой материал сочетает в себе высокую химическую и термическую стойкость. Также возможно использование обычной конструкционной стали, хотя ее качественные показатели несколько ниже.

Для изготовления топливного блока важно использовать заготовки с толстыми стенками. Тонкие детали будут деформироваться при нагреве, что может привести к разгерметизации соединений и утечке топлива, в результате чего может начаться пожар.

Размер и параметры топливного бака зависят не только от габаритов модели, но и от конструктивных особенностей. Если топливный бак не предполагает использование абсорбента, емкость можно сделать малой. При этом желательно следить за тем, чтобы в горении участвовала лишь небольшая поверхностная часть горючего материала

Горелки для биокамина также могут быть оснащены защитным экраном из стекла. Для этого лучше брать огнеупорный материал. Если его нет под рукой, можно использовать обычное стекло, например, взяв его из фоторамок формата А4. При этом следует предусмотреть большее расстояние от горелки, чтобы материал не лопнул от перегрева.

Чтобы пламя распространялось равномерно во все стороны, рекомендуется сверху топливный бак накрыть металлической сеткой. Подобная деталь также послужит основой для усиления декоративных элементов.

В качестве металлической сетки для биокамина можно использовать обычную строительную сеть или даже приспособление для печи (барбекю), которое обрезается до нужного размера

Для розжига самодельной горелки используется фитиль, который можно быть изготовлены из шнурка для обуви. Один конец помещают в бак, наполненный биотопливом, второй выводят наружу и поджигают. Особенно эффектный вид имеет экокамин, внешний фитиль которого спрятан между декоративными элементами.

Расстояние от горелки до стеклянного экрана должно быть примерно 15 см, такое же расстояние должно соблюдаться между несколькими нагревательными элементами, если они установлены в одном биокамине.

Одна конфорка рассчитана на площадь 16 квадратных метров: эту норму следует учитывать при планировании конструкции очага с несколькими отопительными приборами.

Как только горелка биокамина собрана, необходимо визуально оценить конструкцию, сравнить ее с чертежом, а также убедиться в отсутствии деформации. При обнаружении дефектов следует разобрать устройство и снова тщательно подрегулировать детали.

Варианты горелок для биокаминов

Схем изготовления топливных блоков своими силами много, предлагаем несколько простых вариантов.

#1: Простейшая модель топливного элемента

Для простейшего варианта горелки для биокамина используется обычный бак из нержавеющей стали с толщиной стенок не менее 2 мм.

Чертеж уличного биокамина длиной 1,1 метра, с отдельной топкой камина на биотопливе схема горелки

Глубина такого резервуара должна быть примерно 3-5 см, а его длина и ширина должны зависеть от параметров биокамина. Внешний вид бака значения не имеет, так как эта часть не видна, однако следует брать только крепкую, прочную конструкцию.

Засыпается в бак и опускается фитиль, который выводится на внешнюю поверхность, например, через сачок, накинутый на костер. При насыщении топливом при воспламенении шнур будет гореть, давая яркий свет.

#2: Горелка двухкамерная с перфорацией (прорезями)

Подобный вариант конструкции обычно используется в заводских моделях. Он позволяет уменьшить площадь поверхности сгорания, а, следовательно, снизить расход топлива.

В первую очередь необходимо взять ванну или другую емкость из нержавеющей стали, размеры и требования которой совпадают с предыдущим вариантом.

Затем нужно вырезать пластину такой же толщины, как стенки бака, длиной, равной длине его внутреннего пространства.

Ширина данного элемента рассчитывается по формуле:

W = Wв — 1,5 + 2xHв

Где: W — ширина внутреннего бака в см, а HB — его глубина (также в см).

Плиты согнуть под углом 90° ^о со стороны длинных кромок так, чтобы получились ножки, высота которых равна глубине ванны (НВ). Аналогично получаем П-образный элемент, длина которого соответствует длине ванны, а ширина меньше на 1,5 сантиметра.

В одной из ножек П-образной детали просверливаем отверстия или вырезаем так, чтобы она напоминала гребешок. Элемент устанавливается на ножки в ванну так, чтобы между поверхностью с отверстиями (прорезями) и стенкой бака оставался зазор 1,5 см.

Наиболее удобный и функциональный вариант нагревательного блока для биокамина состоит из двух камер и позволяет обеспечить ровный огонь при экономном расходе топлива

После этого бак можно заполнить топливом и поджечь его. В этом случае пламя будет образовываться только на узкой открытой полосе шириной 1,5 см, при этом топливо в большей части бака, прикрытого П-образным элементом, не будет гореть из-за отсутствия доступа воздуха.

При этом топливо будет постоянно поступать в «рабочий» отсек благодаря щелям или отверстиям, предусмотренным в пластине.

Для немедленного тушения пожара также рекомендуется дополнительно вырезать стальную пластину, которая будет прикрывать зону горения.

Как сделать наклонный уровень бака? Для того чтобы топливо сгорало без остатка, днищу описанной выше модели желательно придать небольшой наклон, направленный в сторону «рабочего» объема.

Это достаточно просто сделать. Для этого нужно залить в емкость определенное количество гипсовой смеси, затем наклонить ее в нужную сторону и дождаться застывания раствора.

При этом «ножку» П-образной детали, на которой нет перфорации, желательно немного укоротить, чтобы конструкция оставалась строго горизонтальной, несмотря на имеющийся уклон днища.

Топливный бак с двойным дном дает дополнительную гарантию безопасности и надежности, а также имеет более длительный срок службы

Также возможно изготовление топливного бака с двойным дном. Для этого уже изготовленную горелку помещают в емкость большего размера, при этом края верхнего элемента должны перекрывать стенки нижнего.

№3: Простейшее устройство с наполнителем

Резервуар рабочего отсека (П-образная часть) также может быть заполнен абсорбентом (наполнителем), в качестве которого чаще всего используется минеральная вата.

Вместо базальтовых волокон лучше предпочесть материал на акриловой основе по следующим причинам:

• Этот вид стекловаты характеризуется самым высоким показателем гигроскопичности, а значит, лучше всего впитывает жидкость.
• Волокнистый наполнитель обладает отличной паропроницаемостью, поэтому пары спирта будут свободно циркулировать между волокнами.
• Мягкая белая вата долго горит, давая яркое ровное пламя.
• При производстве данного вида минеральной ваты не используется формальдегид, что гарантирует экологическую чистоту абсорбента.

Если вам не удалось найти вату на основе акрила, подойдут другие виды подобных изделий, желательно из более мягких материалов.

Даже направление волокон минеральной ваты влияет на качество наполнителя. Для биокамина лучше подходит материал, имеющий хаотичные, а не вертикальные волокна.

Насыщая биоэтанол, абсорбент будет постепенно выделять топливо, продлевая время горения биокамина.

Самый легкий вариант горелки для стекловаты доступен каждому. В этом случае потребуется небольшая металлическая емкость, например, кружка или консервная банка. В бак помещают абсорбент так, чтобы он заполнил весь объем (его не нужно уплотнять), после чего хорошо пропитывают наполнитель биоэтанолом или другим жидким топливом.

Всего за несколько минут можно своими руками изготовить элементарную горелку для биокамина, используя имеющуюся металлическую емкость и крышку с отверстиями

Сверху емкость обтянута металлом подходящего размера сетка или крышка с перфорированными отверстиями, после чего поджигается топливо.

Украшение топливного аппарата

Горелка камина может быть украшена дополнительными элементами. Это не только облагородит дизайн, но и поможет замаскировать фитиль.

Эффектно декорировать биокамин можно с помощью различных материалов. На данном рисунке декор выполнен с использованием металлических прутьев

Среди самых популярных украшений:

• Керамические поленья , размер которых должен совпадать с размерами вспышки. Такие элементы будут имитировать костер.
• Различные виды натуральных и искусственных камней , которые могут быть одного или разных размеров, прозрачными или цветными, гладкими или с текстурированной поверхностью. Камешки можно выкладывать не только на мангал, но и за его пределы.
• Стилизованные предметы антуража : кочерга, щипцы, инструменты для розжига и тушения. Сюда можно положить топливо в декоративной упаковке.

Также хороша декоративная облицовка из термостойкой керамики и глины, глиняные фигурки, которые можно разместить на крышке камина или рядом с ней.

Желательно использовать съемные элементы декора, которые будут периодически менять внешний вид устройства.

Выводы и полезное видео по теме

Предлагаем Вам инструкцию по самостоятельному изготовлению горелки для биокамина:

Собственное производство биокамина, составной частью которого является ТЭН:

Как видите, конструкция горелка довольно проста и доступна каждому. Разместив его в подходящем корпусе, вы получите замечательный биокамин, который внесет уют и оригинальность в интерьер комнаты .

Задумались сделать камин на биотопливе своими руками? Может быть, у вас есть оригинальные идеи по декорированию и вы хотите поделиться ими с другими пользователями? Или хотите уточнить технические аспекты процесса сборки биокамина? А может вы уже сделали стильный камин и хотите продемонстрировать его новичкам? Пишите свои рекомендации, добавляйте фото под этой статьей.
