Металлические изделия часто используются для создания беседок. Конструкции собираются из кованого железа, круглых и профильных труб, отделываются стеклом, деревом. Используются любые кровельные материалы по желанию. Сделать для дачи летнюю беседку из металла своими руками не сложно, нужно только понять некоторые моменты.

Плюсы и минусы

Достоинства:

• доступная стоимость;
• большой ассортимент и эстетичность оформления;
• легкость установки, схема сборки несложная;
• огнеупорные строения не загорятся;
• практичность и долгий срок службы;
• возможность установки без строительства фундамента;
• множество вариантов применения.

Односкатные прямоугольные конструкции отличаются такими достоинствами:

• простота проектирования;
• сравнительная легкость установки;
• сниженный расход материала;
• устойчивость к порывам ветра;
• строительство занимает немного времени.

Недостатки укрытий из металлоконструкций:

• низкая теплоизоляция, строение промерзает зимой;
• железо покрывается ржавчиной, требуется регулярная обработка.

Коррозия портит любые металлические изделия со временем.

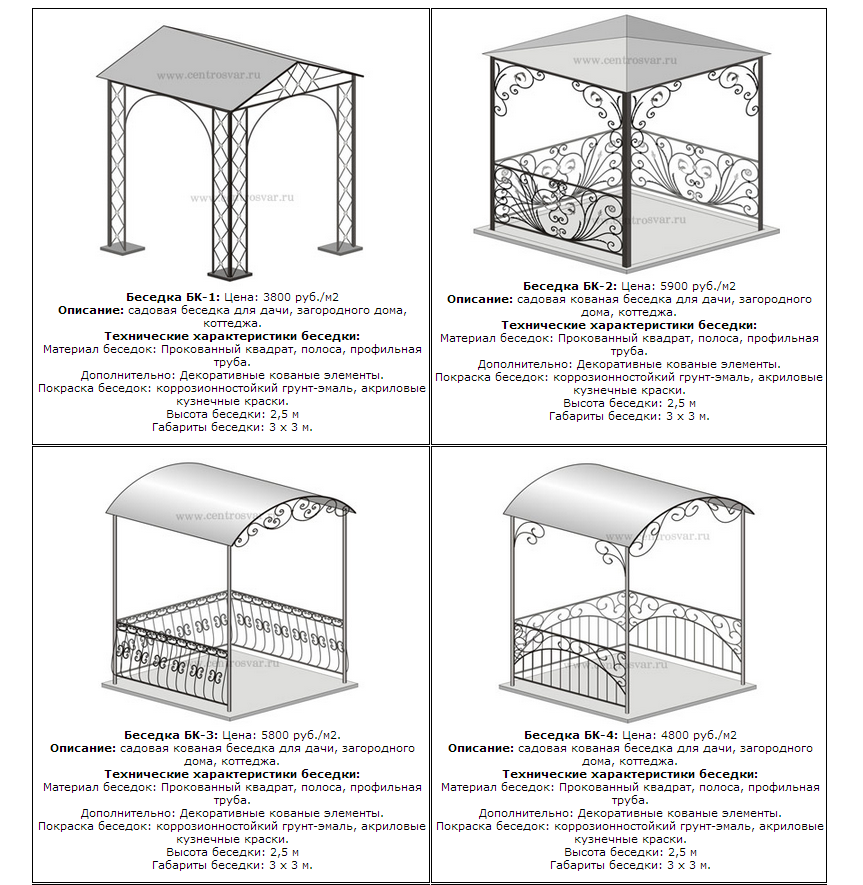

На фото беседки из металла просто и красиво:

Полезные советы

При оборудовании временной постройки сборка каждого элемента выполняется вручную. Нужно выбирать подходящие крепления для разборных конструкций. Используются многоразовые соединения, которые быстро разбираются и устанавливаются заново.

Вместо самостоятельного изготовления деталей можно приобрести некоторые заготовки. Это значительно облегчит и ускорит работу.

Если самостоятельное изготовление вызывает трудности, рекомендуется обращаться к специалистам. Каркас любой сложности можно сварить за пару дней. Установка аксессуаров всегда обходится дороже и занимает немало времени.

Как строить беседку своими руками из металла и других материалов

Определиться с типом будущей садовой беседки из металла помогут чертежи и проекты:

Из металла и поликарбоната

Сначала выполняется разметка на месте возведения и закупается необходимый материал. Прямоугольная конструкция собирается проще всего, поэтому на участке делается соответствующая разметка.

Материалы:

• металлопрофиль для обвязки по периметру;
• детали для столбов;
• профиль для каркаса крыши.

Как строить беседку из поликарбоната и металла:

1. По углам забиваются колья.
2. Измеряется расстояние между противоположными углами. Диагонали в металлической беседке всегда должны быть одинаковые.
3. Профили раскладываются по разметке. Длина каждой детали измеряется перед сварочными работами.
4. Можно соединить профиль на уголки, чтобы строение легче разбиралось. Только болты обеспечивают прочную стяжку.

Столбы рекомендуется устанавливать совместно со сборкой нижних узлов. Опоры выравниваются с помощью строительного уровня или отвеса.

Верхняя обвязка крепится, когда зафиксируется основание. Детали фиксируются на столбах сбоку или сверху. Для крепления также используются болты.

Крыша делается пологой или скатной.

Пологая конструкция самая простая. Разборная постройка со скатным каркасом будет состоять из большего количества комплектующих. Время сборки значительно увеличится, транспортировать изделия будет труднее. Цена строения со скатной крышей повышается. Поэтому рекомендуется проектировать пологую крышу.

Металлический каркас обшивается поликарбонатом. Крепление тоже выполняется на болты. Входные двери проектируются легко, но будет лучше без них. Пол стелется на нижнюю обвязку или крепится на отдельных столбах.

Из металлических труб

Детали соединяются сварочным швом или болтовым соединением. Не на каждой даче можно оставлять металлические изделия без присмотра. Поэтому свариваются отдельные модули, которые скрепляются болтами.

Профильные трубы используются для изготовления. Работа с ними выполняется проще. Толщина металла не должна быть меньше 2 мм.

Круглые трубы сложнее варятся, поэтому для самостоятельной сборки понадобится опыт. Такие детали стоят дешевле по сравнению с прямоугольными профилями.

Конструкция из алюминиевых труб меньше весит, поэтому такой металл рекомендуется использовать при проектировании разборных беседок. Алюминий стоит дороже обычной оцинкованной стали.

Материалы для дачной беседки из металлических труб:

• трубы 50х50 мм используются с легкой кровлей из профнастила, металлочерепицы, простого или битумной мягкой кровли;
• 75х75 мм подходит для шифера и классической черепицы.

Тонкий профиль используется для изготовления перемычек. Минимальная толщина 20х30 мм. Размеры профиля определяются высотой конструкции. Больший диаметр выбирается под меньшие стойки. Всегда учитывается вес материалов для обшивки каркаса и кровли.

Для оборудования металлической беседки своими руками 3х3 м высотой 2,2 м понадобятся такие материалы:

• труба для горизонтальной обвязки 50х50 – 12 м;
• детали для изготовления перемычек 20х20 50 м;
• стальная полоса 20х4 мм – 2 м.

Столбы устанавливаются на бетонный фундамент по разметке. Нижняя и верхняя горизонтальная обвязка приваривается к ним. Делается каркас крыши, устанавливается кровельный материал.

Из металла и дерева

Деревянные элементы используются для сборки лавочек, столиков, пола, ограждений и украшений под каркасом крыши. Они крепятся к металлу на болты или заклепки. Поверхность лакируется или красится для удобства и внешней привлекательности. Популярностью пользуются черные металлические детали и коричневые лакированные деревянные элементы.

Из стекла и металла

Стеклянные детали вставляются в беседку из металла по всей высоте каркаса для защиты от ветра или в качестве бортиков.

Рекомендуется использовать прочные листы от 6 мм толщиной. Стекла вставляются в металлическую рамку, приваренную к опорам, или крепятся на болтовое соединение. Остекление крыши выполняется таким же способом.

Устанавливаются прозрачные стекла или узорчатые поверхности:

• рисунок по стеклу из пескоструя;
• матирование;
• фотопечать.

Узорчатая поверхность может быть направлена внутрь или наружу. Это может создавать неудобства. Чтобы внешняя привлекательность не нарушалась, лучше заказывать остекление с двусторонним рисунком.

Беседка из металла своими руками разных форм

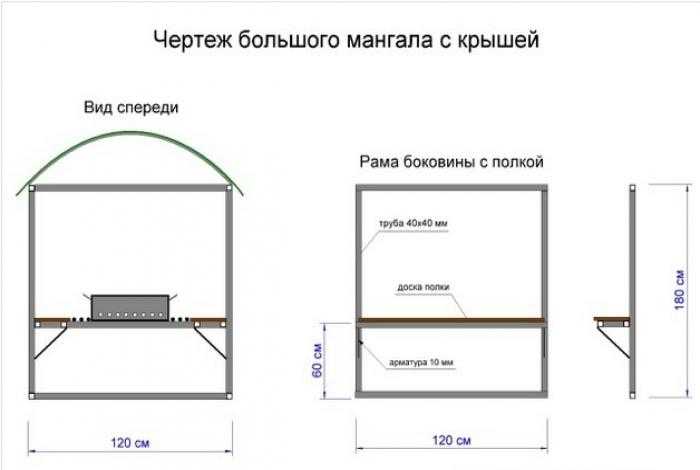

Из железа для мангала

Проект такой конструкции будет немного сложнее. Придется оборудовать 2 зоны:

1. Место расположения мангала для приготовления еды.
2. Несколько лавочек и столик для трапезы.

Дополнительно в такую железную беседку для дачи можно установить несколько кресел, для этого тоже понадобится свободное место. Рекомендуется создавать строение хотя бы 3х3 м, чтобы не возникало ощущение тесноты, когда под навесом соберется много гостей.

Разновидность мангала влияет на конструкцию. Можно поставить легкий металлический короб или массивное изделие в виде печи. Для кирпичного мангала сооружается бетонный фундамент. Легкая металлическая конструкция на ножках ставится на дощатое основание, но придется позаботиться о пожарной безопасности, ограничить контакт углей с деревом. Под мангалом стелется тонкий металлический лист, препятствующий возгоранию.

Кирпичный мангал строится в первую очередь:

1. Сначала делается фундамент.
2. Выкапывается небольшая яма по размерам изделия.
3. На дно высыпается песок и щебень, для создания места скопления влаги.
4. Вокруг ямы выставляется опалубка так, чтобы край фундамента был немного выше пола. Примерная высота – 15-20 см над землей.
5. Через несколько дней фундамент затвердеет и можно будет начинать кладку кирпича.

Сооружение мангала:

1. Кладка выполняется по чертежам, внизу располагается дровница, выше оборудуется зона барбекю.
2. Над мангалом сооружается дымоход высотой 2-3 м.
3. Кладка выполняется из обычного облицовочного кирпича и цементного раствора.
4. Место соприкосновения с пламенем и внутренняя часть дымохода делается из огнеупорного кирпича и глиняного раствора или специальной смеси для печей.

После строительства мангала можно приступать к оборудованию беседки для дачи. Металлический каркас можно собрать в прямоугольной или шестиугольной форме, разместив мангал и столик с лавочками на противоположных сторонах.

Каркас делается также, как в предыдущем примере, но вместо болтовых соединений детали свариваются между собой. Бортики можно изготовить из кованных металлических конструкций с фигурными элементами, изготовленными на заказ. Они делаются по размерам и привариваются к вертикальным опорам.

Крыша проектируется так, чтобы из нее выходил дымоход. Кирпич не должен соприкасаться с кровельным материалом, поэтому вокруг трубы ставится специальный кожух.

Шестигранная

Беседка с площадью 6 кв/м. Длина 1-го бруска обвязки — 1,5 м.

Сначала выполняется разметка для заливки фундамента шестигранной формы.

Как построить шестигранную беседку из металла своими руками:

1. 6 брусков устанавливаются по углам, между ними натягивается веревка.
2. Расстояние между соседними деревянными деталями должно быть одинаковое.
3. Колья вынимаются, бурятся ямы для заливки основания.
4. Часто используются фундаментные блоки, они приобретаются в готовом виде или делаются самостоятельно. Буронабивные сваи обеспечивают наибольшую устойчивость конструкции.
5. Шестигранное основание делается для того, чтобы нижняя обвязка на нем располагалась в идеальном горизонтальном положении.
6. 6 вертикальных столбов крепятся к обвязке. Их положение регулируется строительным уровнем.
7. Доски укладываются на пол параллельно одной или каждой из граней шестиугольника.

Каркас крыши и стропильная система собирается на земле, потом ставится наверх с помощью погрузочной техники. Сначала создается шестиугольная обвязка для вертикальной опоры, затем к ней крепятся от углов к центру железные прутья, которые соединяются сваркой и укрепляются металлическим кожухом. Кровельный материал укладывается в самом конце.

Обвязка в форме правильного шестиугольника

Основание из блоков 20 на 20 на 40 см

установка столбов: шиповое соединение

Крепление столба к нижней обвязке на уголки

Собранная на земле крыша

Стропильная система

Стропильная система

Прямоугольная

Степень закрытости:

1. Закрытое изделие защищается от осадков и ветра. На стены устанавливаются стеклоблоки. Строения эксплуатируются в любое время года.
2. Полуоткрытая частично сдерживает проникновение осадков внутрь.
3. Открытая – это навес с 4-мя опорами.

Рекомендуется ставить такой навес возле дома, при проектировании выполняется назначение сооружения. Определяется точная нагрузка на строение, чтобы правильно выбрать сечение креплений.

Угол наклона односкатной крыши зависит от кровельного материала:

• металлочерепица – 30°;
• профилированный лист – 8°;
• рубероид – 5°;
• фальцевая кровля – от 18 до 30°;
• шифер – 20-35°.

Слишком маленький угол наклона приводит к разрушению крыши под давлением стега.

Как построить прямоугольную беседку из металла своими руками для дачи:

• место под строительство очищается;
• бурятся ямки под фундамент;
• вертикальные опоры вставляются в лунки, ровняются с помощью уровня;
• ямки заливаются бетоном;
• делается горизонтальная и вертикальная обвязка;
• каркас крыши устанавливается под определенным углом;
• стелется кровельный материал.

Наклон обеспечивается низким расположением столбов с одной стороны укрытия.

Четырехскатная

Для такой крыши применяется несколько видов стропил:

1. Диагональные формируют кровлю и выдерживают основной вес. Для установки используются крепкие металлические детали.
2. Центральные и промежуточные крепятся к коньку и опорам.
3. Короткие привариваются к опорному каркасу и накосным стропилам. Они устанавливаются параллельно промежуточным.

Замер выполняется с помощью мерной рейки в такой последовательности:

• на верхней обвязке отмечается осевая линия;
• определяется половина ширины коньковой балки;
• отмечается расположение 1-го промежуточного стропила;
• рейка соединяется с центральной отметкой и вычисляется позиция 2-го промежуточного стропила.

Такой замер выполняется для всех углов для упрощения установки.

Нижняя обвязка и вертикальные опоры устанавливаются на фундамент, выдерживающий большие нагрузки.

Последовательность действия при строительстве четырехскатной беседки своими руками:

1. Сначала устанавливаются коньковая балка на вертикальные опоры.
2. Под нужным углом привариваются диагональные стропила, из которых делаются скаты кровли.
3. Стропильные ноги увеличиваются при необходимости накладками на следующем этапе.
4. Устанавливаются средние и промежуточные стропила, потом крепятся нарожники.
5. Наверх стелется гидроизоляционный слой.
6. Поверх него устанавливается кровельный материал.

Виды четырехскатных конструкций:

• вальмовая с 2-мя треугольными скатами;
• полувальмовая создается из двух трапециевидных плоскостей и 2-х треугольников, но конструкция имеет ломанные плоскости;
• шатровая формируется из 4-х треугольных скатов — они соединяются в одном месте наверху; получается четырехреберная пирамида, такое изделие самое дорогое.

Учитываются такие нагрузки:

• вес кровельного пирога;
• масса выпадающих осадков в регионе;
• порывы ветра.

Вес каркаса тоже учитывается в чертежах.

Разборные беседки из металла

Разборные конструкции легкие, поэтому можно устанавливать их на кирпичные или каменные столбики. Нет необходимости возводить для них фундамент.

Правила сборки каркаса для возведения разборной беседки:

• вертикальные столбы соединяются с горизонтальными ограждениями с помощью болтов или специальных замков;
• столбы ставятся на каменное основание и соединяются друг с другом;
• на нижнюю обвязку крепятся перегородки, на которые укладывается пол; некоторые производители делают цельные щиты, используемые в качестве напольного покрытия.

Крыша собирается на земле, вместе с горизонтальной обвязкой, затем одевается на вертикальные опоры.

Беседка, пристроенная к дому

Если изделие присоединяется к дому, часть вертикальных опор не устанавливается. Крыша и нижняя обвязка крепится на горизонтальные металлические опоры на стене. Поддерживается вертикальными опорами с противоположной стороны.

Для крепления к стене дома используются анкерные болты длиной до 25 см. Размер зависит от материалов, из которых построено здание. Анкер должен проходить через внешнюю отделку, утеплитель, и закрепляться в несущей стене хотя бы на глубине 10 см.

Несколько анкерных креплений обеспечит надежную фиксацию металлического профиля на стене.

На обвязку ставится напольное покрытие, оборудуются лавочки или столик.

Рекомендуется делать односкатную крышу. Кровельный материал используется такой же, как для основного здания. Можно постелить наверх поликарбонат, чтобы в месте для отдыха было больше света.

Беседка под виноград

Под виноград строятся временные или постоянные сооружения. Разборные конструкции используются в теплое время года. Зимой они разбираются, складываются. Детали весят немного, легко снимаются и транспортируются.

Стационарные конструкции ставятся на фундамент держатся на крепких опорах.

Под виноград делаются легкие конструкции разной формы.

Для строительства металлической беседки под виноград для дачи понадобится:

• металлическая арматура для каркаса;
• купить цемент, крепкую проволоку, гравий и песок;
• арматура вставляется в лунку под фундамент, все заливается цементом;
• для повышения жесткости к арматуре крепится несколько направляющих;
• детали соединяются сварочным аппаратом;
• устанавливаются вертикальные опоры, верхняя обвязка и крыша.

Односкатная крыша позволит сэкономить на материалах. Можно приспособить такую конструкцию под летнюю гостиную, установить внутри столик или натянуть гамак.

Растение должно опираться на крепкую решетку.

Инструкция по сборке:

• металлическая проволока натягивается параллельно на расстоянии 30 см;
• металлический каркас покрывается грунтовкой, красится водостойкой эмалью;
• крепятся декоративные элементы по желанию;
• по периметру высаживается виноград.

Через 2-3 года растение разрастется и будет создавать уютную тень.

Беседки из металла своими руками + фото, чертежи

Содержание

• Надежная защита от жары и насекомых
• Устройство шатровой беседки из металла
  • Специфика изготовления беседки из металла
  • Фундамент под стойки беседки
  • Детальное устройство беседки из металла
  • Отделочные операции
• Заключение

Как ни странно, но в палящий летний зной беседка является единственным эффективным способом спастись от изнуряющей жары и прямых лучей солнца. Деревянные, поликарбонатные, железные беседки с разной степенью эффективности защищают от дождя и солнца. От дождя может защитить навес или крыша любой конструкции, а вот от жары и духоты защититься намного сложнее, тем более что существующие схемы беседок из железа и дерева рассчитаны на безветренную и нежаркую погоду, а значит, в жару по большей части малоэффективны. Поэтому прежде чем пытаться сделать беседку из металла своими руками, стоит поискать чертежи по-настоящему эффективной и удобной постройки.

Надежная защита от жары и насекомых

Представленный вариант изготовления беседки для дачи своими руками принципиально отличается от любых существующих по одной причине – в ее конструкции заложено несколько принципиальных решений, способных сделать отдых на дачном участке, у мангала или у реки по-настоящему комфортным:

• Конструкция беседки собрана из металлических профилированных труб и установлена на ленточном фундаментном основании;
• Каркас беседки изготавливается сборным из металлических труб, его можно собрать в начале дачного сезона и разобрать осенью;
• Пол беседки из металла фото набирается из деревянной доски, а вся конструкция обтягивается тканевым чехлом, подобно шатру или палатке, поэтому приведенный тип беседок из металла называется шатровым.

Совет! Тканевое покрытие позволяет снизить температуру внутри беседки из металла на 5-7^о, если регулярно увлажнять солнечную сторону постройки водой. В беседке такой конструкции практически не докучают мошкара и комары, а воздухопроницаемая хлопчатобумажная ткань гарантирует приток воздуха.

Вместо ткани, можно использовать противомоскитную или солнцезащитную сетку, но ни в коем случае нельзя затенять пленкой или поликарбонатом, получится эффект теплицы, и вместо ожидаемой прохлады в беседке из металла будет парник.

Устройство шатровой беседки из металла

Традиционно для стальных каркасов используется профилированная труба прямоугольного или квадратного сечения. В таком исполнении конструкции беседок из металла получаются изящными и прочными. Как видно на фотографиях, металлический каркас может быть ажурным и практически невидимым из-за малой толщины профиля.

Прежде чем заказывать материал под изготовление постройки, следует внимательно изучить фото и чертежи беседки из металла, чтобы при сборке отдельных элементов конструкции не допускать ошибок в использовании профилей необходимого размера.

Специфика изготовления беседки из металла

Стоит отметить несколько конструктивных особенностей постройки:

1. Все элементы постройки из металла собираются вручную, при желании крепеж может быть заменен многоразовым соединением типа «болт-гайка», после чего беседки для дачи своими руками могут собираться –разбираться неограниченное количество раз;
2. Все стойки, стропила, поперечины, рамки и венцовый узел крыши могут быть изготовлены своими руками из металла, привезены на дачу, и без сварки шатровая беседка собирается максимум за 40-50 минут;
3. Все элементы, из которых собирается беседка из металла своими руками, являются типовыми, они приведены на чертежах, поэтому при желании изготовление такой конструкции можно заказать в любой слесарной мастерской.

Важно! Построить шатровую конструкцию обойдется значительно дешевле любой другой схемы за счет того, что отсутствует дорогостоящий ручной труд и индивидуальная подгонка элементов. Не говоря о том, что не на всех дачных участках есть подвод электроэнергии для подключения сварочного аппарата.

Особенностью конструкции шатровой беседки из металла является применение плитного фундамента. Это позволяет не использовать нижнюю обвязку из усиленного профиля, как это делается в беседках из металла традиционной конструкции, а обеспечить жесткость постройки за счет привязки к прочной и очень жесткой бетонной плите. Кроме того, пол из дерева настилается прямо на гидроизоляцию бетона, без щелей между половицами, используемых для удаления воды. Тканевый тент препятствует проникновению дождевой воды внутрь, а значит, щели не нужны.

Фундамент под стойки беседки

Общий вес беседки из металла составит более ста килограммов. Для такой конструкции применение плитного фундамента является избыточным, но именно благодаря бетонной плите боковые стены каркаса из металла не разъезжаются под весом крыши.

Для обустройства плиты снимается дерн, отрывается котлован на глубину 25-30 см, который отсыпается песком и трамбуется. Далее по периметру котлована можно установить опалубку из дерева на высоту 100-120 мм или выложить бортики из бутового камня, укрепленного насыпью из грунта или песка.

Особое внимание следует уделить заделке в поверхность бетона закладных элементов из металла, за которые будут крепиться подпятники вертикальных стоек беседки. Из-за большого размера шестиугольной конструкции в бетон укладывают не анкера, а стальные пластины, в которых будут просверлены отверстия и нарезана резьба под болты. Чтобы резьбовые канавки в металле не забивались пылью и грязью, после демонтажа конструкции в отверстия вкручивают смазанные консистентной смазкой болты.

Высоту пола над грунтом делают небольшой, благодаря этому нет необходимости в обустройстве ступенек с перилами из металла, потребуется только отсыпать по контуру плитного фундамента слой песка или щебня.

Детальное устройство беседки из металла

Как видно на фотографиях, конструкция беседки из металла представляет собой стальной каркас с шестиугольником в основании. Применение плитного фундамента позволило изготовить боковые стены беседки без поперечных связей в виде обвязки нижнего контура. В беседке предусмотрены два входа, расположенных с противоположных сторон. Высота входного проема составляет чуть более 180 см, что является оптимальным решением для беседки из металла.

Тканевый тент свободно закрывает вход, тем самым ограничивает проникновение насекомых и разогретого солнцем воздуха.

Основные размеры постройки из металла и отдельных ее элементов, используемые материалы приведены на чертеже.

В конструкцию беседки входят следующие узлы из металла:

• Вертикальные стойки;
• Нижние и верхние решетки;
• Стропила и соединительные уголки;
• Венцовый узел, в котором соединяются оголовки стропильных балок.

Основными силовыми элементами конструкции из металла являются шесть вертикальных стоек, изображенных на чертеже. Изготавливаются из трубчатого квадратного профиля сечением ребра 35 мм и длиной 2100 мм.

В верхней части трубы крепится стальной Г-образный элемент, с углом наклона в 60^о, с помощью которого стойка соединяется со стропильной балкой.

Жесткость и прочность конструкции обеспечивается за счет нижнего и верхнего рядов декоративных решеток из металла. По компоновке и способу крепления обе решетки совершенно идентичны, основное различие в высоте, нижняя – 560 мм, верхняя – 220 мм. Обе решетки изготавливаются из квадратного профиля 20х20 мм.

Стропильные балки представляют собой шесть отрезков квадратного двадцатимиллиметрового профиля, длиной 1985 мм. Нижними концами балки упираются в стойки, верхними соединяются в венцовом узле.

Устройство узла приведено на фото. При монтаже стропильные балки собираются на земле в один каркас крыши, который поднимается на стойки и крепится с помощью саморезов и болтов.

Собирается узел с помощью пазовых уголков или пластин, у которых боковые поверхности отогнуты под прямым углом и развернуты в плоскости под 60^о друг к другу. Благодаря использованию болтового соединения оголовков стропил из металла, проблема выравнивания углов наклона балок решается подгонкой положения балок на вертикальных стойках.

Отделочные операции

Все элементы из металла обязательно нужно обработать антикоррозионным составом, прогрунтовать и покрасить качественной краской на эпоксидной основе. Такой слой защитного полимера делает краску нечувствительной к легким царапинам и ударам, неизбежным при сборке-разборке каркаса из металла.

Крышу беседки из металла можно усилить навесным чехом из полиэфирной ткани, или устроить навес из ондулина. Тентовый чехол можно заменить москитной сеткой или натянутой веревочной подвеской для вьющихся растений. Под крышей такой постройки из металла будет намного прохладнее, что делает ее незаменимой для использования на даче в разгар лета.

Заключение

Как и во многих разновидностях беседок из металла и дерева, в шатровой конструкции не используется встроенная мебель. Это позволяет поставить стол и четыре стула из пластиковой садовой мебели, которые легко убрать или переставить. Деревянные боковые лавочки в такой беседке просто неуместны.

• Строительство туалета на даче своими руками

• Баня из клееного бруса своими руками

• Детский деревянный домик своими руками

• Строим погреб своими руками

Сварная беседка из металла своими руками: фото чертежи | С вашими руками

Содержание ✓

• ✓ Производство металлической рамы
• ✓ Корпус для металлической беседки
• ✓ Крыша арга Стол и скамейки в беседке своими руками
• ✓ Для изготовления беседки потребовались следующие инструменты
• ✓ Сварная беседка из металла своими руками -фото и чертежи

Маленькая беседка, сделанная своими руками, может и не выглядеть «богато», но украсит скромный участок в шесть соток и позволит полноценно расслабиться после работы в саду. Именно такую ​​беседку сделал наш читатель Александр Нефедов из Тулы.

У нас на даче, что недалеко от Тулы, есть место для отдыха в саду — небольшой металлический столик и две скамейки, на которых во время дождя нельзя сидеть. Однажды я увидел в очень хорошем журнале «Дом» рассказ домашнего мастера о строительстве беседки и подумал: «Почему бы мне не попробовать сделать такую ​​беседку своими руками из металла?» У нас небольшой и освоенный участок, свободного места мало.

Поэтому беседку решили сделать компактной, а чтобы она служила долго, ее каркас нужно сделать из металлического уголка. Для угловых стоек я взял уголок 75 х 75 мм, а для остальных элементов каркаса — уголок 50 х 50 мм. Забор отделан евровагонкой, столешница из шпунтованной доски. Самое главное, очень хотелось сделать крышу оригинальной.

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

Изготовление металлического каркаса

Предварительно я отметил положение угловых стоек, двух стоек дверного проема и места установки стола и скамеек. Для устойчивости конструкции я забетонировал все столбы (рис. 1). Для этого с помощью механической дрели 0 25 см проделал отверстия глубиной 75 см. Для бетонирования использовал смесь цемента, песка и щебня фракции 20-40 мм в пропорции 1:2:1,5. Важно было проверить вертикальность стоек, для чего очень удобно использовать уровень с магнитами, позволяющими надежно зафиксировать инструмент на подставке из стального уголка, освобождая руки. Когда бетон в основании угловых стоек схватился, болгарка срезала уголки, которые должны были служить элементами верхней, средней и нижней обвязки. Сначала приварил стальные уголки верхней обвязки по периметру беседки, стараясь обеспечить прямоугольность получившегося каркаса. После этого приварил уголки средней и нижней планки. Перпендикулярно вершинам верхней обвязки перекрестно приварил уголки 50 х 50 мм, а в центре перекрестия приварил вертикально стойку, к вершине которой уже крепятся 4 диагональных стропила (рис. 2). Уголки монтируются так, чтобы полка уголка была обращена вверх. Стойки дверного проема сразу не делал, а замонолитил куски уголка 75 х 75 мм так, чтобы они выступали над опорами примерно на 5 см. К ним при изготовлении рамы приварили стойки проема из уголка 50 х 50 мм. Для предохранения металлических поверхностей от коррозии их покрыли в два слоя масляной краской (МА-115) черного цвета, придав первому слою хорошую сухость.

Каркас для металлической беседки

Для крепления элементов обшивки и деталей кровли из плотного ДВП к металлическим элементам каркаса беседки сначала крепятся деревянные бруски сечением 40 х 40 мм. Я использовал шурупы 0 3,5 х 35, которые вкручивал внутрь из отверстий в металлических уголках. На картонной выкройке были отмечены треугольные заготовки скатов крыши. С помощью пилы с прямым мелким зубом выпилил заготовки из плотного ДВП. Вырезанные заготовки крепились к блокам, прикручивались саморезами к металлическим наклонным ребрам (углам) крыши.

Ссылка по теме: Строительство беседки своими руками

Крыша беседки из гибкой черепицы

Материал для кровли выбирала не сразу — много просмотрела в журналах разные варианты. В итоге выбрал гибкую черепицу – в продаже есть недорогая битумная черепица отечественного производства. Основой для гибкой черепицы на крыше беседки служит рубероид без покрытия, приклеенный к ДВП с помощью битумной мастики (рис. 3). На битумную мастику также приклеивали плитки гибкой черепицы, прибивая их в местах нахлеста мелкими оцинкованными гвоздями 0 0,5 х 20 с круглыми шляпками. Приклеивал плитки, начиная с нижнего края ската, внахлест приклеенного дна на верхний ряд.

Ограждение беседки деревянное

Прутья забора ограждения накладывают на углы каркаса снаружи, притягивая их к углу шурупами с внутренней стороны. Для обшивки использовал вагонку, предварительно окрашенную в два слоя краской ML синего цвета. Вагонку прибивали к обрешетке оцинкованными гвоздями 0 1,0 х 20 мм с маленькими шляпками. По периметру забора прибиты поручни из шипованных брусков сечением 50 х 100 мм. Поручни и облицовка забора были покрыты в три слоя стойким мебельным бесцветным лаком. В верхней части забора установил раздвижные шпалеры зеленого цвета, вырезал их по размеру проемов и прикрутил шурупами к рейкам, набитым над поручнями.

Напольная беседка

Для мощения пола в беседке и оформления отмостки я использовала тротуарную плитку (300 х 300 мм) двух цветов, укладывая их в шахматном порядке. При подготовке основания я выбрал внутри беседки слой грунта толщиной 5 см, а затем выровнял поверхность в горизонтальной плоскости. Уложил слой гравия (~3 см) и тщательно утрамбовал. После этого был засыпан слой (-3 см) так называемой муки (мелкоизмельченный промышленный шлак) с добавлением цемента марки М 400 (примерно 10% от объема). При отсутствии муки можно использовать речной песок. При укладке тротуарной плитки использовал резиновый молоток и строительный уровень длиной 500 мм. Плитку почти не пришлось резать. После укладки тротуарной плитки обильно пролил ее водой, а после высыхания смел остатки муки. С внешней стороны беседки плитка уложена с уклоном наружу – она служит отмосткой (см. рис. 1). Стекающая с них вода во время дождя попадает в желоб и отводится от беседки.

Стол и скамейки в беседку своими руками

В качестве ножек скамеек и опоры стола я использовал отрезки трубы 0 55 мм с приваренными уголками 50 х 50 мм. Внутри беседки вдоль стен устроены лавочки из шипованных досок сечением 50 х 250 мм. Опорой для них служат обрезные доски, которые прикручиваются к уголкам, приваренным к ножкам скамеек. По углам доски состыкованы скамейки. К забетонированной настольной подставке приварен металлический лист толщиной 3,0 мм и размерами 450 х 650 мм для крепления столешницы. К листу саморезами снизу через просверленные отверстия крепились бруски, на которые набивались шпунтованные доски столешницы. Шлифовка поверхности столешницы, окрашивание ее в зеленый цвет и последующее покрытие бесцветным лаком по дереву с промежуточной полировкой. По желанию супруги для красоты по краям крыши закрепили подвесные горшки с петуниями. Как хорошо теперь теплым летним вечером посидеть на даче за чашечкой горячего ароматного чая из самовара! Душа радуется!

Смотрите также: Беседка своими руками для дачи

Для изготовления беседки потребовались следующие инструменты

• Рулетка 5 м,
• линейка
• Пузырьковый строительный уровень
• Уровень строительный с магнитной стороной для работы с металлическими поверхностями
• Сварочный аппарат фирмы Blueweld (Италия)
• Угловая шлифовальная машина (с диском 0 115 мм)
• Дрель мощностью 300 Вт с регулировкой скорости
• Ножовка

Чертежи беседки Рис. 1. Основу конструкции беседки составляют стойки каркаса, забетонированные в ямах глубиной 75 см: 1- уголок 75 х 75 мм; 2 — брусок 50 х 100 мм; 3 — брусок 50 х 50 мм; 4 — подкладка; 5 — тротуарная плитка; 6 — корыто; 7 — мушка; 8 — щебень; 9 — бетонное основание. Рис. 2. Сварной каркас перголы: 1- стойки угловые из уголка 75 х 75 мм; 2 — элементы каркаса из уголка 50 х 50 мм; 3-забетонированные секции уголка 75 х 75 мм. Рис. 3. Устройство кровли: 1 — обреченная; 2 — рубероид; 3 — плотный древесноволокнистый картон; 4 — рубероид, оклеенный битумной мастикой; 5 — мягкая черепица, приклеенная к рубероиду битумной мастикой и закрепленная в наклейке гвоздями.

Сварная беседка из металла своими руками -фото и чертежи

© Автор Нефедов А., г. Тула

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Подписывайтесь на обновления в наших группах и делитесь.
