Примеры чертежей беседок и схем с размерами

Чертежи беседки, а также ее эскизы и 3D модели должны быть включены в проект в обязательном порядке. Разрабатывая эти схемы, планы и рисунки нужно соблюсти пропорции конструктивных элементов, а также указать их точные размеры. В этом случае при возведении постройки не возникнет проблем, которые могли бы привести к дополнительным временным и финансовым затратам.

Каковы же правила составления чертежей и эскизов беседок, и как нужно их рисовать? Об этом наша статья.

Содержание

1. Беседки с 8 гранями
2. Общие правила составления чертежей
3. Примеры чертежей с пояснениями
4. Деревянное сооружение для отдыха
5. Конструкция из бревна с барбекю
6. Чертежи беседок с мангалом
7. Беседка кухня
8. Металлические конструкции
9. Кирпичная конструкция
10. Беседки с соборными печными конструкциями

Беседки с 8 гранями

Invalid Displayed Gallery

Общие правила составления чертежей

[hana-code-insert name=’1′ /]

Составление чертежей беседки для дачи позволит точно распланировать расположение разного рода важных конструктивных элементов – светильников, стола, дверей, окон, возможно мангала, барбекю или печи. Помимо этого точные схемы и эскизы помогут определиться с количеством необходимых стройматериалов.

Как делаются беседки своими руками (чертеж, фото)

Существуют правила составления чертежей своими руками, которых следует придерживаться:

• Прежде всего нужно замерить место на участке, отведенное под строительство сооружения. Размеры конструкции на чертеже не должны превышать его площадь.
• Далее рисуется эскиз.

Эскиз постройки из дерева или ее 3D модель наглядно показывают, как она будет выглядеть в конечном итоге

• Затем чертят фронтальную и профильную проекции строения с указанием размеров. Для сложных конструкций с мангалами или массивной мебелью к комплекту чертежей нужно будет приложить еще и план (проекцию сверху).
• Далее отдельно чертится схема фундамента, который может быть ленточным или столбчатым.

Схема столбчатого фундамента

• После этого рисуют стены и крупные элементы (мангал, стол и т.д). На этом же этапе следует отметить места расположения окон и дверей.
• Затем на готовом рисунке отмечают размеры всех элементов каркаса и обшивки.

Чертеж каркаса летней постройки с указанными размерами

• На следующем этапе составляется схема крыши с нанесением размеров и углов.
• Отмечаются места расположения светильников и схема разводки электропроводки.
• Если это необходимо, рисуется мангал с фундаментом и дымоходом (печь, барбекю).
• Далее нужно будет «расставить» на плане мебель.

На план следует нанести, в том числе, и мебель

Важно: В том случае, если предполагается строительство закрытой конструкции, обязательно нужно указать места расположения всех вентиляционных отверстий.

Примеры чертежей с пояснениями

[hana-code-insert name=’2′ /]

Далее на конкретных примерах рассмотрим способы составления чертежей беседок разного назначения.

Деревянное сооружение для отдыха

Сооружения на брусчатом каркасе на данный момент являются самыми популярными. Составить чертеж такой конструкции, как прямоугольная беседка со столом и лавочками совершенно не сложно.

Небольшая садовая беседка на каркасе из бруса, предназначенная для семейного отдыха

Сначала рисуем чертеж строения в двух проекциях с указанием размеров.

Простые прямоугольные дачные беседки своими руками. Чертежи фронтальный и профильный

Важно: В проект нужно обязательно включить и небольшие подробные схемки с указанием способов крепления и размеров элементов в узлах соединений.

Схема узлов соединения различных конструктивных элементов

Далее — согласно правилам — чертим фундамент. Конечно же, предварительно нужно определиться с тем, каким он будет. На слабых или неустойчивых грунтах лучше возводить свайно ростверковый, на грунтах с хорошей несущей способностью – ленточный.

Подробный чертеж столбчатого фундамента беседки

Далее переходим к чертежу стен. Рассматриваемая намидеревянная постройка огорожена невысоким решетчатым парапетом. На схеме указываем, в том числе, и способ его крепления к каркасу сооружения:

Чертежи беседки садовой, сделанной своими руками. Схема перил каркаса

На следующем этапе рисуем схему стропильной системы. Начинать следует с разработки чертежа верхней обвязки и мауэрлата.

Схема расположения элементов верхней обвязки и мауэрлатов постройки

Далее чертится собственно сама стропильная система.

Чертеж стропильной системы двухскатной кровли с указанием ширины шага между стропилами и их длины

К чертежам также нужно приложить таблицу спецификации элементов с указанием видов строительных материалов, необходимых для возведения той или иной части беседки, их размеров и количества.

Таблица с перечислением деталей конструкции

После того, как все чертежи будут готовы, можно отправляться в магазин стройматериалов и закупать все необходимое.

Совет: Покупайте материалы хотя бы с небольшим запасом. Некоторые элементы могут быть испорчены в процессе строительства. Да и от приобретения бракованного товара у нас в стране никто не застрахован.

Конструкция из бревна с барбекю

[hana-code-insert name=’3′ /]

Во дворах больших жилых домов часто возводят рубленые дачные беседки. При этом внутри них обычно устанавливаются мангалы или барбекю. Ниже представляем вашему вниманию проект такого удобного и добротного сооружения.

Чертеж беседки из дерева, оборудованной барбекю

Для такой довольно-таки сложной конструкции лучше дополнительно составить план.

Схема первого венца постройки с барбекю и ее общий вид

Чертежи беседок с мангалом

[hana-code-insert name=’4′ /]

Более сложной постройкой является беседка с мангалом. Такие варианты дворовых сооружений также довольно-таки популярны. На мангале получаются очень вкусные шашлыки, так как его основательные кирпичные стены способны долго удерживать тепло. План беседки для дачи с мангалом:

План беседки с мангалом

Важно: В комплект чертежей беседки с мангалом обязательно нужно включить схему фундамента этой конструкции, а также дымохода.

Схема фундамента беседки с мангалом

Барбекю в отдельных случаях может быть установлено посередине сооружения. Мангал же – конструкция тяжелая, массивная и габаритная. Поэтому ставят его всегда у стены или в углу. Еще одна оригинальная конструкция беседки с мангалом:

Эскиз постройки оригинального исполнения с мангалом

И схемы к нему:

Схемы беседки с мангалом

В комплект чертежей сооружения с мангалом обязательно должен быть включен чертеж и самого мангала.

Чертеж мангала для беседки с указанием размеров всех элементов

Помимо этого к проекту нужно приложить и порядовку. То же самое касается беседок с печами и каминами.

Порядовка мангала беседки

Беседка кухня

Очень удобными считаются конструкции, совмещающие в себе беседку и кухню. В таком сооружении можно не только приятно проводить время, наслаждаясь близостью к природе, но и устраивать обеды и ужины.

План беседки для дачи, оборудованной мойкой, барбекю, достарханом, плитой, столом и лавками

На видео ниже вы можете ознакомиться с оригинальной конструкцией комплекса беседка – летняя кухня из кирпича и дерева.

[su_youtube url=»http://www.youtube.com/watch?v=Ix4SeVoqEp0″]

Металлические конструкции

Разумеется, на дачах возводятся не только деревянные беседки (чертежи которых представлены выше), но и сооружения из других материалов. Очень популярным вариантом являются, к примеру, конструкции на металлическом каркасе. Конечно же, чертежи перед их строительством рисовать также необходимо. Составить схемы беседки из профильной трубы также просто, как и деревянной. Конструктивно они обычно даже более просты и рисовать к ним сложные чертежи не обязательно.

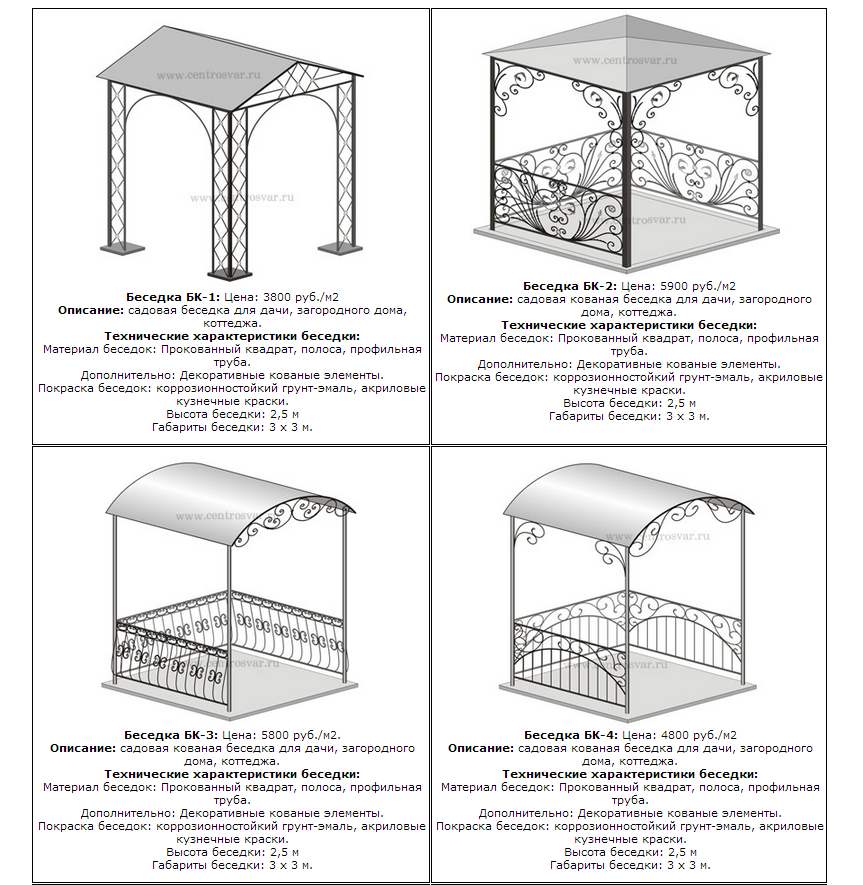

Каким может быть чертеж беседки из металла. Фото простейшей конструкции 3х4м со схемами, на которых указаны основные размеры

Очень часто на дачных участках устанавливаются многогранные беседки из металла. Конструкция 6 угольной постройки немного сложнее, чем у простой прямоугольной. Но возводятся такие сооружения также довольно-таки быстро и просто.

Как строятся беседки шестигранные своими руками. Чертежи этих конструкций рисуются довольно таки просто

Достаточно несложной в сборке является и такая конструкция, как восьмигранная беседка из металлопрофиля, дерева или из поликарбоната.

Чертеж беседки 8 гранной с указанием размеров каркаса и крыши

Кирпичная конструкция

Беседки из кирпича – сооружения основательные. Практически всегда их дополняют мангалами, каминами или печами. Часто они представляют собой закрытое отапливаемое помещение или целые комплексы, включающие в себя, в том числе, и открытые помещения.

Эскизы большой кирпичной садовой беседки

Беседки с соборными печными конструкциями

В закрытых беседках могут устанавливаться, в том числе, и сборные конструкции, включающие в себя мангал, печь и другое подобное оборудование.

Эскиз комплекса для беседки, состоящего из русской печи, мангала, коптильни и варочной панели

Совет: В том случае, если в сооружении будет установлен мангал, барбекю или печь, дровник стоит устроить прямо под ними. Это сделает пользование конструкциями более удобным и позволит сэкономить место.

Как видите, составляются проекты таких сооружений, как беседки, своими руками с чертежами довольно-таки просто. Если же вам не хочется тратить на эту процедуру время, можно заказать готовый чертеж в организации, занимающейся проектированием малых архитектурных форм. Однако, разумеется, это повлечет за собой дополнительные расходы.

Беседки своими руками чертежи и размеры. Схема размещения

Содержание

1. Беседки своими руками чертежи и размеры. Схема размещения
2. Чертеж прямоугольной беседки. Определение размера
3. Чертежи беседок из дерева с размерами. Квадратная беседка своими руками
4. Чертеж беседки 3х4. Фундамент для беседки
5. Чертеж беседки 2х2. Беседки из профильной трубы своими руками. Чертежи, фото готовых конструкций
6. Чертеж беседки 3х3. Проектирование беседки
   • Форма и размеры
   • Тип строения
   • Крыша
7. Чертеж беседки 2х3. Беседки из профильных труб своими руками
8. Видео беседка своими руками. Чертеж в SketchUp.

Беседки своими руками чертежи и размеры. Схема размещения

Первое, с чем необходимо определиться: где будет стоять постройка. Для этого вам потребуется план участка в удобном для вас масштабе, на котором обозначены: основное строение (дом), хозяйственные постройки (баня, сараи), схемы садовых дорожек, деревья.

Совет: Многолетники лучше не вырубать, они еще послужат для тени и создания ландшафтного дизайна.

Чертежи беседки садовой сделанной своими руками, на схеме прямоугольная постройка из бруса

Беседки своими руками с чертежами, фото навеса из бревна нестандартной простой формы с угловым мангалом

Внимательно изучите план приусадебного участка, с учетом совокупности обстоятельств, и отметьте на схеме, где, на ваш взгляд, беседка будет уместна более всего. Лучше ее разместить в глубине сада, в конце дорожки, между деревьев. Расстояние от основного дома 3-5 м. Если постройка планируется с мангалом , камином или печью , то ее желательно отдалить от основного жилого строения больше чем на 8 м.

План беседки для дачи, самостоятельный чертеж с размерами

При составлении чертежа не забудьте про фундамент . Для дачных беседок оптимально устраивать столбчатое основание. Расстояние между столбами 1500-2000 мм, под каждую вертикальную опору. Сечение столба 300*300, 400*400 мм. При разметке схемы фундамента на местности следует с каждой стороны прибавить по 100 мм, чтобы основание было больше габаритов постройки.

Чертеж прямоугольной беседки. Определение размера

Прежде чем начать строить чертеж прямоугольной беседки, нам необходимо определить ее габариты:

• Во-первых , строение должно помещаться на нашем участке, и при этом не мешать перемещению. В идеале, беседку нужно располагать на удалении от жилых и хозяйственных построек – такой подход обеспечит оптимальные условия для комфортного отдыха.

Вариант со стандартными размерами

• Во-вторых , внутри должно быть достаточно просторно. Если мы говорим о прямоугольных моделях, то они изначально планируются как навесы для довольно большого числа людей. Как минимум, вся ваша семья должна там размещаться с комфортом.
• В идеале ширина подобного сооружения должна составлять от 2,5 до 3,5 м, а длина  — от 4,5 до 6 м. Сделаем меньше – будет тесно, а конструкция с большими габаритами будет смотреться громоздко.

Обратите внимание! Если планируется установка очага или барбекю, то в этом случае необходимо заложить в одном из торцов площадку примерно 2х3 м. Этот  запас необходим для того, чтобы дым и жар от углей не мешали отдыху.

Выбранные размеры можно будет скорректировать в процессе построения подробного плана. Естественно, делать это нужно так, чтобы общие габариты не «вылезли» за пределы отведенной для сооружения площади на участке.

Проект беседки-пагоды

Когда с размерами определились, можно браться за линейку или за специальную компьютерную программу. В любом случае принципы, по которым мы будем вести построение, остаются неизменными.

Чертежи беседок из дерева с размерами. Квадратная беседка своими руками

Здесь представлены подробные схемы-инструкции по строительству квадратной беседки .

Простой дизайн и конструкция этой беседки, возможно, вас заинтересует . Размеры на чертежах в дюймах и футах (1 дюйм – 2,54 см, 1 фут – 30,48 см) , вы, конечно, можете установить свои размеры, сохраняя пропорции. Строительство начинается с разметки, вымерите диагонали, чтобы они были совершенно одинаковыми.

• Выкопайте ямки под столбы и установите формы в отверстия.
• Заполните формы трубы бетоном и дайте высохнуть в течение нескольких дней.
• Установите горизонтальные балки и зафиксируйте шурупами к столбам. Используйте спиртовой уровень, чтобы убедиться, что балки расположены строго горизонтально.
• Далее нужно установить средние лаги к полу беседки.
• Совместите края и убедитесь, что углы получились квадратными.
• Затем установите промежуточные балки на пол беседки. Настелите пол, зафиксировав доски винтами.
• Используя уровень, установите верхние балки.
• Совместите края и используйте угловые разъемы, чтобы зафиксировать верхний гребень.
• Не оставляйте никаких зазоров между деталями.
• Чтобы защитить беседку от сырости и улучшить внешний вид, покройте ее лаком или покрасьте.

View the embedded image gallery online at:

Источник фото myoutdoorplans. com/pergola/wood-gazebo-plans

Пошаговая инструкция в схемах по созданию двускатной крыши для квадратной беседки .

1. Первый этап проекта заключается в изготовлении стропил. Обрежьте оба конца под углом 60 градусов, как показано в планах. Сделайте бороздки в нижней части стропил, чтобы они подходили к опорным балкам. Отметьте линии и обрежьте циркулярной пилой. Края обработайте наждачной бумагой.
2. Установите стропила в верхней части беседке. Убедитесь, что они расположены равномерно Сделайте отверстия и вставьте винты, чтобы зафиксировать стропила к раме.
3. Для сборки фронтонов нарежьте листы фанеры по форме и размеру и обработайте края наждачной бумаги. Установите листы на двускатные концы беседки. Совместите края и прибейте гвоздями не оставляя никаких зазоров между листами.
4. При монтаже кровельных листов приложите листы фанеры к стропилам, используя шаблон, показанный на диаграмме. Дрелью просверлите направляющие отверстия и вставьте винты вдоль стропил, не оставляя зазоров.
5. Покройте крышу рубероидом, убедившись, что полосы перекрываются, по крайней мере, на 5 см. Закрепите рубероид на листы фанеры кровельными скобами. Кроме того, необходимо вырезать кусок для верхнего гребня.
6. Прикрепите балясины с грунтозацепами, убедившись, что вы поместили их на одинаковом расстоянии. Дрелью сделайте отверстия и закрепите балясины к рейкам с помощью винтов.
7. И последнее, прикрепите поручни в верхней части компонентов. Просверлите отверстия и вставьте винты для фиксации ламели на место. Заполните отверстия деревянной замазкой и выровняйте поверхность наждачной бумагой.
8. Покройте древесину краской или морилкой, чтобы защитить от порчи и улучшить внешний вид беседки. Необходимые материалы для строительство здесь не указаны, их очень много, если интересует, посмотрите на сайте, ссылка под галереей.

Чертеж беседки 3х4. Фундамент для беседки

Сделать беседку 3 х 4 своими руками вполне возможно. Это позволит избежать масштабных расходов. При этом не рекомендуется браться за реализацию сложных проектов. Беседка 3 х 4 своими руками должна быть максимальной простой. И такая простота не будет означать неудобства или отсутствие внешней привлекательности.

Начинать строительство нужно всегда с фундамента . Поскольку речь идет о беседке, которая возводится своими руками, этот процесс надо представить поэтапно. Это даст наилучшее понимание его особенностей и позволит создать недорогой и прочный фундамент. Необходимо отметить, что беседка 4 х 4 своими руками или конструкция меньших размеров не будет слишком массивной. Поэтому, лучше использовать столбчатое основание. Оно выдержит массу постройки и простоит более полувека, не потребовав ремонта.

Чертеж беседки 2х2. Беседки из профильной трубы своими руками. Чертежи, фото готовых конструкций

Благодаря целому ряду свойств профильной металлической трубы, многие используют этот материала для строительства беседки. Сооружения из профиля отличаются легкостью возведения, отличной устойчивостью к атмосферным воздействиям и долговечностью. Кроме того, материал этот относительно недорогой, а конструкции, выполненные из профиля, имеют достойный аккуратный вид.

Беседка из профильной трубы, дополненная тканевым навесом

Перед тем как приступить к изготовлению беседки, необходимо выбрать тип и форму конструкции, подготовить чертежи, проверить наличие необходимых материалов и инструментов для монтажа. Фото беседок из профильной трубы своими руками демонстрирует различные конфигурации этих сооружений: прямоугольные, шестигранные, квадратные и другие более сложные формы.

Проект обустройства прямоугольной беседки из металлопрофиля

Эскизы и чертежи беседки можно выполнить самостоятельно или воспользоваться готовыми схемами, пропорционально изменив размеры под свой вариант. В чертежах необходимо указать все размеры, максимально точно выполнить все расчеты, так как от этого будет зависеть внешний вид конструкции и подбор необходимых материалов.

Для возведения конструкции будут необходимы такие материалы: бетон, профильная труба, грунтовка для обработки металлических поверхностей, фурнитура, кровельный материал. Из инструментов понадобится: строительный уровень, дрель с комплектом сверл, болгарка, сварочный аппарат, лопата, крепежные детали.

Проект квадратной беседки из металлической трубы с деревянными лавочками

Выбрав и разметив место под конструкцию, приступают к устройству ям. Их количество определяется числом опор, согласно чертежам. Ямы делают глубиной около 60 см. Высота опорных стоек берется с учетом этой величины. Для опор используют профиль с сечением 80х80 мм и толщиной стенки 3 мм, к которому приваривают опорные металлические пятки. Это придаст конструкции дополнительную устойчивость.

Дно подготовленных ям засыпают щебнем, тщательно утрамбовывают, вставляют опорные стойки и бетонируют. На этом этапе важно соблюсти максимальную вертикальность установленных стоек. Для этого, как только бетон немного затвердеет, положение каждой опоры проверяют и выравнивают по уровню.

Чертеж беседки из профиля с квадратным сечением

После установки опор необходимо выдержать около 2-х суток до полного схватывания бетона, а затем приступить к нижней горизонтальной обвязке. Для нее применяют профиль меньшего сечения, который приваривают к опорам на некоторой высоте над грунтом. Расстояние от земли до горизонтальной обвязки берется таким, чтобы было максимально комфортно заходить в беседку.

Далее приступают к изготовлению крыши. Из профиля формируется система стропил согласно схемам. Для двускатной формы приваривают профиль под наклоном в 15 градусов. Для удобства крепления кровельного материала, к каркасу крыши приваривают профильную трубу в качестве обрешетки с шагом 45 см. На этом каркас беседки считается собранным.

Чертеж беседки 3х3. Проектирование беседки

Прежде чем выполнить чертежи деревянной беседки своими руками, необходимо определиться, какой должна быть постройка и какие задачи она должна решать
.

В частности, нужно заранее продумать следующие моменты:

• Какой формы будет строение;
• На какое количество отдыхающих будет рассчитано помещение постройки;
• В какое время она будет эксплуатироваться – только летом или в прохладное время года;
• Какую она будет иметь крышу.

Форма и размеры

Для тех, кто занимается подобной работой впервые, можно порекомендовать простую, четырехугольную форму. Сделать такие чертежи беседок из дерева своими руками гораздо проще, соответственно, в дальнейшем не вызовет сложностей и само строительство.

Что касается размеров постройки, то следует взять во внимание размер участка, а также приблизительное количество человек, на которые она должна быть рассчитана. К примеру, если у вас большая семья, и вы планируете проводить воскресные обеды на природе, то необходимо строить габаритную конструкцию и мангалом для приготовления пищи.

Тип строения

От того, в какое время будет эксплуатироваться постройка, будет зависеть ее тип. К примеру, если вы собираетесь отдыхать на природе только во время летнего пребывания на даче, то конструкцию лучше делать открытой, что позволит беспрепятственно любоваться окружающим пейзажем.

Если же вы решите продолжить отдых на природе и в более холодное время года, то постройка должна защитить отдыхающих от ветра и дождя. Поэтому, строение придется обшить и, возможно даже закрыть стеклопакетами. Кроме того, нужно уделить вниманию полу – его необходимо «поднять» над землей и обшить досками, чтобы сделать более теплым.

Соответственно, выполняя чертежи деревянных беседок своими руками, все эти моменты необходимо тоже отобразить.

Крыша

Если же проектированием и подобным строительством вы занимаетесь впервые, то не стоит пытаться создать сложную конструкцию. Отличным вариантом будет простая односкатная или двухскатная крыша.

Чертеж беседки 2х3. Беседки из профильных труб своими руками

За счет того, что профильная труба обладает рядом преимуществ, много людей используют именно этот материал для возведения беседок. Сооружение не только легко построить, но и с легкостью ухаживать за ним. Дело в том, что металл не сильно подвержен влиянию окружающей среды и обладает сравнительно высокой долговечностью. Профильные трубы не стоят дорого, имеют аккуратный вид. Прежде чем начать строительство, следует определиться с типом и формой конструкции. Кроме того, готовятся чертежи, проверяется наличие материалов и инструментов, которые будут задействованы в работе. Итак, можно создать прямоугольную, круглую, квадратную, шестигранную и другую форму беседки.

Совет! Если вы не имеете достаточно опыта работы со сварочным аппаратом или же впервые создаете подобные сооружения, как беседка, лучше выбирать самые простые конструкции.

Можно создать собственный чертеж, эскиз беседки. В чертежах указываются все размеры, максимально точно проводятся остальные расчеты, так как от этого зависит дальнейший вид и долговечность беседки.

Итак, чтобы построить своими руками беседку из профильных труб, следует использовать такие материалы: бетон, грунтовку для обработки металла, кровельный материал, а также собственно профильные трубы. Из инструментов обязательно должен быть сварочный аппарат, уровень, болгарка, сверла с дрелью, а также крепежные элементы. Как только место для строительства конструкции будет выбрано, нужно приступать к обустройству ям. Их количество определяется согласно проекту – по количеству опор. Ямы имеют глубину до 60 сантиметров. Высота стоек учитывается с этим размером. В качестве опор допускается использовать профиль 80 на 80 мм, а также с толщиной стенки в 3 мм. К стойкам приваривают опорные пятки. Это позволит увеличить степень жесткости конструкции.

На дно подготовленных ям засыпают щебень. После того подстилку утрамбовывают, ставят стойки и заливают бетон. Тут следует максимально точно следить за вертикалью стоек. Как только бетон начинает твердеть, проверяется ровность каждой стойки повторно. После того, как будут проведены данные работы, необходимо подождать примерно двое суток, пока бетон «схватится».

Теперь можно начинать создавать нижний пояс обвязки. Тут применяется профиль меньшего сечения, приваривая материал к опорам на определенной высоте над уровнем грунта. Как правило, обвязку делают на такой высоте, чтобы можно было максимально комфортно заходить в беседку.

Наступает этап создания крыши. Из профиля создается стропильная система по чертежам. Если форма будет двускатная, то профиль приваривается под углом 15 градусов. Чтобы кровельный материал было удобнее крепить, на каркас приваривается профильная труба как обрешетка, шаг которой составляет 45 см. Вот и все – каркас беседки считается собранным.

Видео беседка своими руками. Чертеж в SketchUp.

Беседка с деревянным каркасом, проектирование, планы и строительство

22 января 2023 г.

Собери свою собственную Беседку с деревянным каркасом для патио, сада или заднего двора . Планы доступны для скачивания в формате PDF.

Часть 2 из 3

Смотрите видео с инструкциями.

В части 1 этой постройки садового павильона мы подняли стойки и установили боковые обвязки.

Построить деревянный павильон на заднем дворе в стиле деревянного каркаса Часть 2 из 3

Посмотрите это видео на YouTube.

Стойки и боковые обвязки

---

Обрезка верхних балок

Следующим шагом является обрезка верхних балок по длине и маркировка их вершины.

Обрежьте основные балки крыши по длине

На концах вырезают четверть эллипса.

Профиль трассировки на концах балок из фанерного шаблона

Выложил и вырезал шаблон из фанеры по чертежам. Затем эти кривые прослеживаются на концах балок.

Верхние балки имеют неглубокую канавку в том месте, где они сидят на верхушках стоек. Эта неглубокая канавка делается с помощью пилы и стамески

Я размещу и прорежу неглубокий паз в том месте, где он сидит на верхней части столба. Мне нравится, когда балки садятся на стойку на дюйм. Мне нравится этот вид, и вы, возможно, видели, как я делаю это в других проектах. Я думаю, что это стоит дополнительного времени и усилий.
Как и со всеми канавками или нахлестами на этой конструкции беседки с деревянным каркасом, я делаю серию близких параллельных пропилов, используя большой скоростной угольник с циркулярной пилой, настроенной на глубину. Затем разбейте их молотком или деревянной киянкой. Затем очистите канавку стамеской.

Криволинейные профили на концах вырезаются лобзиком и длинным полотном

Теперь нужно вырезать эти концевые профили в форме четверти эллипса. Для этого я использую электролобзик с длинным лезвием. Я сделал полный обзор этой головоломки. Смотрите видео.
Я обрезал их с конца внутрь. С помощью ручной пилы я сначала делаю неглубокий прямой квадратный надрез на конце балки. Это помогает правильно начать лезвие и повышает точность реза.
Этим жарким и засушливым летом на западе бушевали лесные пожары. Из-за дыма в воздухе в некоторые из этих дней весь день был похож на закат. Я решил оставить отснятый материал таким, каким его увидела камера, и не исправлять цвет.
Так что было вполне уместно, что я сжег дерево на этих разрезах, слишком резко повернув в конце кривой. После этого я отшлифовал следы обугливания.

Отверстия для анкерных болтов предварительно просверливаются перед сборкой.

Я прикреплю балки к вершинам стоек длинным анкерным болтом. Я зенкую головку и шайбу с помощью сверла Форстнера, затем просверливаю пилотное отверстие, а затем заканчиваю сверлом, немного меньшим, чем диаметр стержня стягивающего болта.

Балки скошены силовой плоскостью. Лук в этих лучах можно увидеть.

Балки также скошены. Вы можете увидеть лук в этих лучах, которые я сориентировал как корону.

Угловая шлифовальная машина с шлифовальным диском очень удобна для быстрого снятия фаски в труднодоступных местах.

Я использую шлифовальную машину с шлифовальным диском для снятия фаски на кривых и узких углах.

Установка балок деревянного каркаса беседки на место

Задняя балка уложена на место с некоторой помощью Передняя тоже

Я заручился помощью моего соседа Кэлвина, чтобы установить эти балки на вершине столбов. И это прошло хорошо, и они подошли с первого раза.

Длинные анкерные болты крепят балки к стойкам

Я просверливаю стойку длинным сверлом и вкручиваю анкерный болт с помощью торцевого ключа.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Большинство из них являются партнерскими ссылками, поэтому, если вы покупаете по этим ссылкам, я получаю от этого небольшую прибыль. И большое СПАСИБО, если вы решите поддержать меня таким образом!

Страницы: 1 2 3 4

Получите план садового павильона:

Пожалуйста, закрепите это на доске Pinterest по вашему выбору

Инструменты и расходные материалы

Инструменты, которые я использую : Если вы хотите поддержать этот блог и видео, которые я создаю, посмотрите список инструментов, которые я регулярно использую.

Спасибо!

Broyhill Autumn Cove Wood Беседка с жестким верхом

Написать отзыв
Задайте первый вопрос

1 599,99 $

$1999,99

Сохранить
400,00 долларов США
(20%)

$133,33/мес на 12 месяцев с
Кредитная карта Big Lots на общую сумму
платежей в размере 1599,99 долларов США³ ИЛИ BIG Rewards,
когда вы используете свою кредитную карту Big Lots и являетесь участником программы BIG Rewards!¹

Узнать больше

Описание

Проведите время на свежем воздухе в деревенском стиле в тени беседки Broyhill Autumn Cove. Элегантный профиль крыши с жестким верхом дополняет любое открытое пространство вместе с богатыми, вдохновленными природой кедровыми стойками и рамой, которые создают обновленный деревенский вид. Прочная стальная крыша с вентилируемым верхним ярусом обеспечивает свободный доступ воздуха, а панели с москитной сеткой с завязками сзади защищают от нежелательных жуков. Эта беседка, вмещающая в себя различные варианты мебели, станет идеальным дополнением к вашему внутреннему дворику или оазису на заднем дворе.

информация о продукте

Артикул: sku1670097

Технические характеристики

• Размеры изделия (от карниза до карниза): 154,72″Д x 131,89″Ш x 118,5″В
• Внутренний размер (от столба к столбу): 144,29″Д x 121,45″Ш x 118,5″В
• Материал: сталь, дерево, сетка
• Место конечного использования: Открытый

Особенности

• Элегантный профиль с жестким верхом дополняет любое открытое пространство
• Стойка из натурального кедра и рама, вдохновленные природой, придают обновленный деревенский вид
• Прочная стальная конструкция с антикоррозийным порошковым покрытием
• Прочная стальная крыша с вентилируемым верхним ярусом, обеспечивающим свободный доступ воздуха
• Москитная сетка и завязки в комплекте
• Просторное внутреннее пространство позволяет разместить различную мебель
• Идеальное дополнение к патио или заднему двору
• Сочетается с коллекцией Broyhill Autumn Cove

Сборка

• Требуется сборка: Да

Политика возврата

Если вы хотите вернуть свой Big! Предмет доставки, свяжитесь с нашим Центром поддержки клиентов по телефону 1-866-BIG-LOTS (244-5687) для получения помощи при возврате. Пожалуйста, будьте готовы предоставить номер вашего заказа и адрес электронной почты или номер вашего вознаграждения, чтобы мы могли лучше помочь вам.

Обратите внимание:



• Возврат должен быть осуществлен в течение 30 дней с момента получения
• Товар должен быть в оригинальной упаковке и состоянии
• При возврате взимается плата за обработку в размере до 20% от покупной цены*
• Плата за доставку и обработку не возвращается*

*Могут применяться некоторые исключения

Дополнительные условия см. в нашей полной Политике возврата .

Вопросы по доставке? Посетите наши часто задаваемые вопросы по доставке для получения дополнительной информации.

Информация о доставке

Самовывоз из магазина

Самовывоз из магазина БЕСПЛАТНО. Заказы, оформленные до 17:00 по местному времени, можно забрать в тот же день.

Доставка в тот же день

Нужно? Возьми! Понятно. Доставка в тот же день доступна из некоторых магазинов.
