Какие бывают плиты перекрытия, маркировки и отличительные свойства основные данные

Перекрытие — это несущий горизонтальный элемент строения, который выступает в роли ребер жесткости, обеспечивает устойчивость и предназначен для разделения этажей в жилых домах и на промышленных объектах. Нагрузка на перекрытие состоит из тяжести самого элемента, а также части строения, которая на нее ложится, и нагрузки при дальнейшей эксплуатации.

Железобетонные многопустотные плиты — это самый популярный, хоть и не единственный, элемент при создании перекрытий. При строительстве крупных объектов — многоэтажных зданий жилого и промышленного назначения — на долю этих конструкций приходится 30% всех используемых железобетонных изделий (ЖБИ). Для лучшей прочности и долговечности плиты армируются, для чего используется обычная и напряженная арматура. Стандартная армированная конструкция может выдержать нагрузку до 6 кПа. Основным материалом служит легкий или обычный бетон различных марок. Продольные пустоты повышают звукоизоляцию и снижают вес ЖБИ.

Перекрытия также делают из железобетонных балок, которые плотно подгоняют друг к другу, между балками устанавливаются вкладыши, а оставшиеся пустоты заполняют бетоном.

Монолитные перекрытия

Монолитные перекрытия, они же монолитные плиты перекрытия, вы не найдете в продаже. Их делают на месте, для чего сперва делается опалубка, потом устанавливается арматурная сетка, которую заливают бетоном. Огромный плюс монолитной конструкции — в высокой несущей способности, так что подобные конструкции требуются в условиях повышенной нагрузки. Второе неоспоримое достоинство — возможность создания конструкции любой конфигурации, что важно в случае строительства зданий нестандартных форм. В малоэтажном строительстве все чаще встречается создание монолитного перекрытия по профнастилу. Однако есть у данного метода и минусы. Во-первых, создание любого монолитного объекта требует высокой квалификации рабочих из-за сложности работ, и не каждая бригада обладает достаточной квалификацией. Во-вторых, много времени требует создание опалубки. в холодное время года бетон будет сохнуть почти месяц.

Плиты перекрытия

Плиты перекрытия — это самые востребованные железобетонные изделия при возведении жилых и промышленных многоэтажных зданий. Их делят на:

— многопустотные,

— ребристые.

Многопустотные плиты

Многопустотные плиты — самый популярный строительный элемент, который используют и в частном, и в многоэтажном домостроении, при возведении промышленных зданий, торговых и офисных центров. Используют их и для защиты теплотрасс. Ширина такого изделия составляет от 0,6м до 2,4м, длина от 2,4м до 6,6м. Существуют изделия длиной 12м, но их делают на заказ для особо длинных пролетов, где не предусмотрены дополнительные опоры.

Основными плюсами пустотелой плиты являются:

• экономия бетона,
• высокая шумоизоляция,
• наличие пустот, которое позволяет разместить в них инженерные коммуникации (кабели, трубы и т. д.)
• демократичная цена, которая стала возможной благодаря высокой популярности и востребованности, что позволило оптимизировать производство, а также уже указанной экономии бетона.

Многопустотные плиты делают из облегченного и обычного бетона. Существует три вида многопустотных плит — ПК, ПБ и ПНО, причем настолько похожих внешне, что положи их рядом — и даже специалисты разведут руками. Однако разница есть, и разница эта весьма существенная.

Плиты ПК

Плиты ПК используют в обычном многоэтажном строительстве в качестве элементов сборных перекрытий. При изготовлении используется напряженная арматура, а полости в некоторых случаях закрываются бетоном для повышения прочности. Наличие монтажных колец упрощает их установку при строительстве. Цена изделия зависит от размера. Стандартная высота — 22см. Металлический каркас, напряженная арматура и особо прочный цемент позволяют выдерживать высокую статическую и динамическую нагрузку.

Металлический каркас внутри плиты выглядит следующим образом:

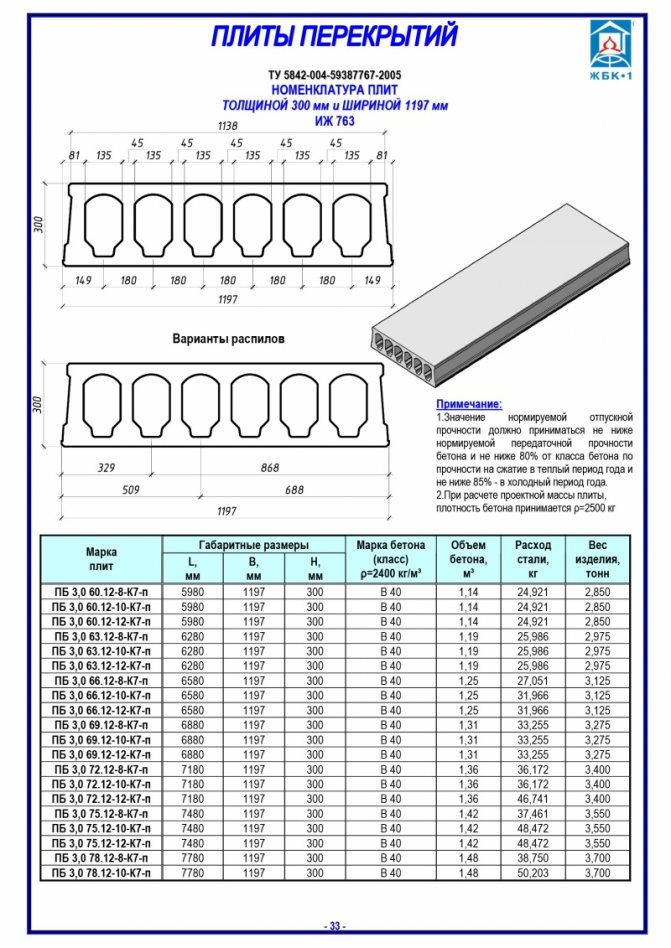

Плиты ПБ

Плиты перекрытия безопалубочные многопустотные ПБ используются в малоэтажном домостроении. У них нет монтажных колец, а напряженная арматура расположена только продольно, что позволяет резать их под углом 45 градусов, а это в свою очередь открывает новые возможности при строительстве зданий сложных форм. Стандартная высота — 22см.

Плиты ПНО

Такие плиты предназначены для малоэтажного домостроения, выступая в качестве чердачного перекрытия. ПНО на 6см уже двух других типов плит, что позволяет сделать потолки выше, но не влияет на прочность. Стандартная высота — 16см.

Ребристые П-образные плиты

П-образная плита имеет два продольных ребра жесткости, конфигурация и стала причиной такого названия. Чаще всего П-образные или ребристые плиты встречаются в качестве несущих элементов теплоцентралей и водопроводов, то есть, нежилых помещений, а также в роли чердачных перекрытий. При строительстве жилых помещений данные ЖБИ практически не используют — форма делает невозможным создание эстетичного ровного потолка, а отсутствие пустот — аккуратный и удобный монтаж коммуникаций. Однако цена на ребристые плиты ниже, чем на многопустотные плиты благодаря экономии сырья, а прочность достигается армированием на этапе заливки.

Высота ребристой плиты составляет 30 или 40см. В качестве чердачных перегородок обычно используются изделия высотой 30-сантиметров. 40-сантиметровые встречаются при строительстве коммерческих и промышленных зданий. Вес ЖБИ — 1,5-3т, ширина — 1,5-3м, длина — 6, 12 либо 18м.

Ребристые плиты используются только в местностях с низкой сейсмической активностью и только там, где температура не понижается ниже -40°C.

Маркировка плит перекрытия

Все плиты различаются по толщине, количеству и диаметру пустот, а также вариантам опор. Конструкционные особенности подразумевают расположение плиты перекрытия на несущих стенах здания.

Опора может осуществляться:

• по двум торцевым сторонам,
• по трем сторонам (две торцевых и одна боковая),
• по четырем сторонам.

Маркировка плит перекрытия представляет собой набор букв и цифр, в которых указываются все необходимые для строительства данные.

Первые две буквы в маркировке — обозначение непосредственно типа плиты — ПК, ПБ, ПБО.

Наличие дополнительной буквы — это повышение количества плоскостей опоры:

• 2ПКТ — по трем сторонам,
• 2ПКК — по четырем сторонам.

Цифры, указанные после букв, — это размер плиты по длине и ширине. Стандартная высота плиты ПК и ПБ — 22см, ПНО — 16см, однако существуют плиты высотой 18-30см, с увеличением толщины и уменьшением диаметра пустоты возрастает и несущая способность. Реальные размеры несколько отличаются от указанных в маркировке.

Первые две цифры в маркировке указывают длину в дециметрах. Реальный размер — на 20мм меньше. Так цифра 42 обозначает, что реальная длина изделия — 4180мм.

Следующие две цифры указывают ширину в дециметрах, реальный размер — на 10мм меньше. Цифра 12 обозначает, что реальная ширина плиты — 1190мм.

Последняя цифра в маркировке — это допустимая нагрузка в центнерах на квадратный метр. Стандартная нагрузка составляет 800кг. Однако при необходимости можно изготовить плиты, выдерживающие нагрузку до 1250кг — они требуются при строительстве зданий с повышенной нагрузкой на перекрытия.

Буквы в конце маркировки обозначают следующее:

• АтV — при изготовлении плиты использована усиленная арматура (в некоторых случаях указывают конкретный тип арматуры),
• а — в торцах использованы уплотняющие вкладыши,
• т — изделие из тяжелого бетона.

Помимо параметров плиты на боковых поверхностях указывают и другие данные, обычно подразделяемые на три блока: основные и информационные данные, а также данные для монтажа.

Основные данные:

• Марка ЖБИ
• Название и товарный знак предприятия
• Штамп техконтроля

Информационные данные:

• Масса плиты
• Дата изготовления

Монтажные данные:

• Верх конструкции
• Место опоры
• Установочные риски
• Место строповки

Работа с плитами перекрытия допускается только с использованием строительной техники. Категорически запрещается ронять, бросать, а также разгружать и перетягивать плиты волоком, это негативно скажется на их прочности. При хранении ЖБИ всегда используются опоры либо инвентарные прокладки.

Плиты перекрытия ПК 54-10-8 Цена размеры вес ГОСТ

Плита перекрытия ПК 54-10-8 это железобетонное прямоугольное изделие, содержащее пустоты, круглые воздушные камеры. Многопустотные плиты усилены арматурой — заранее напряженными стальными стержнями для прочности. Как и любые железобетонные изделия, плита перекрытия изготавливается по определенным нормативам. В данном случае согласно  ГОСТа 9561-91.  Пустотные плиты перекрытий традиционно применяют при возведении высоких жилых комплексов или производственных цехов. Это крайне удобный и относительно недорогой материал для строительства, отвечающий своими качествами требованиям. Имеющиеся пустоты значительно уменьшают вес изделия, и как следствие, всей конструкции сооружения. Значительно уменьшается нагрузка и на фундамент. Воздушные камеры обеспечивают шумоизоляцию в помещении и помогают удержать тепло в здании. Благодаря использованию  бетона и стальной арматуры конструкции эти изделия отличаются особой прочностью. Соединенные два крепких материала обеспечивают долговечность и надежность. Бетон защищает арматуру от коррозии и воздействия агрессивных реагентов, содержащихся даже в воздухе, а арматура усиливает бетон, предотвращая его ломкость. Тем не менее плиты перекрытия ПК 54-10  — это достаточно тяжелые и большие изделия, и транспортировка этих элементов конструкции довольно сложная, так же как и установка. Монтаж производится только с помощью специальной тяжелой строительной техники —  подъемного крана. Плиты пустотные  являются основными элементами и наиболее популярными деталями для проектирования и строительства разных конструкций, типа многоэтажных жилых домов, производственных помещений и сооружений общественного назначения. Производитель обязан обеспечить строгий контроль качества всех предлагаемых  железобетонных плит, и обеспечить всю продукцию гарантийными документами, паспортом качества. Изготавливаться плиты пк 54.10.8  должны исключительно в заводских условиях и согласно нормативам ГОСТа. Технология производства должна быть хорошо налажена и отработана, она должна соблюдаться строжайшим образом, в точности до мелочей, во избежание брака изделия или техногенного разрушения сооружения. Это, прежде всего, основа безопасности. Плиты ПК всегда имеют строгие геометрические характеристики. Расчет нагрузки на стандартную плиту  порядка восемьсот  килограммов на квадратный метр, но под заказ возможно изготовление плит с большей нагрузкой. Такие плиты могут применяться, например, при строительстве многоэтажной автопарковки. В зависимости от нагрузки и вида армирования, плита может иметь следующие варианты написания маркировки:

Эти бетонодетали предназначены для перекрытия всех типов зданий — из кирпича, бетона, стеновых панелей и пеноблока. Они устанавливаются между этажами в несущих частях здания. Из-за своих теплоизоляционных и звуконепроницаемых свойств они являются незаменимыми материалами в типовом жилищном строительстве. Плиты перекрытия по ГОСТу должны быть изготовлены из тяжолого бетона марки В15 и В20. Коэффициент морозостойкости должен быть не ниже F-50, коэффициент водонепроницаемости W-2. Как и любое железобетонное изделие, плиты перекрытия ПК маркируются в буквенно-цифровом индексе. В маркировке указывается размер, нагрузка и используемая арматура. Эти изделия обладают достаточно высокими прочностными характеристиками, все геометрические параметры указаны в ГОСТе, изделия обязаны им соответствовать. Монтаж железобетонных плит перекрытия достаточно прост. Но без знания определенных технологий укладки здесь не обойтись. Край плиты 54-10 не должен доходить до стены несколько сантиметров, чтобы можно было правильно осуществить утепление. На строительном рынке многопустотные плиты наиболее популярны. Стандартная плита перекрытия должна быть сейсмоустойчивой и выдерживать колебания почвы до девяти баллов. Для местностей, где движения почвы регулярны, в раствор бетона для плит перекрытия добавляются специальные упрочнители. В пустотах таких плит перекрытия  можно прокладывать коммуникации — электрические кабеля сигнализации, линии связи и так далее. Такие плиты более доступны по цене, нежели монолитные, поскольку производство этих железобетонных изделий поставлено на поток на заводах. Из пустотных плит перекрытия и можно возводить здания практически любой этажности. Это строительство занимает минимальные сроки без потери качества и свойств прочности всего сооружения. Монтаж их производится на несущую наружную или внутреннюю стену строения. Отличие плит ПБ от плит ПК состоит в способе их изготовления. Плита перекрытия ПК заливается в металлоформу определенного размера, что и является в итоге длиной и шириной плиты. В то время как плиты ПБ заливаются на специальной линии, длиной 180 метров, а уже после этого нарезаются специальной пилой с алмазным покрытием на нужные размеры. Ширина линии может быть 1.2 мерта, либо 1.5 метра. При необходимости готовую плиту можно распилить не только поперек, но и вдоль и тем самым придать необходимую ширину, например один метр. Транспортируют и складируют плиты пустотные в стопках. При перевозке не более четырех штук в высоту, а при хранении не более шести.

Железобетонная плита | Железобетонный пол

Бетон – широко используемый строительный материал. Он очень популярен в строительстве железобетонных плит.

1 Что такое железобетонный пол

2 Как спроектировать железобетонную плиту

3 Преимущества железобетонной плиты

В ее состав входят кварцевый песок, цемент, вода и гравий (иногда также щебень или молотый камень ), а иногда добавляется какой-то дополнительный элемент, чтобы добавить некоторые дополнительные функции. Смесь можно приготовить вручную или в машине – бетономешалке.

Изменение пропорции элементов, используемых для приготовления смеси, определяет желаемый результат. Со смесью, в которой больше воды, будет легче работать, а более высокая доля цемента обеспечивает большую прочность. Выбор будет зависеть от преследуемой цели.

Размер используемых зерен будет зависеть от того, что вы ищете. Существует несколько типов отделки для бетонных полов , которые можно наносить после использования бетона.

Если гравий мелкий, он будет иметь более гладкую поверхность и его можно будет легко полировать. Крупный гравий или щебень используются, когда цель состоит в том, чтобы создать что-то деревенское, что не требует окончательной обработки для улучшения эстетики проектируемой конструкции. На качество результата это не влияет, это всего лишь нечто эстетическое и это будет иметь другие характеристики использования.

Гладкий эффект обычно используется в интерьерах, где требуется изысканная и нежная отделка. Крупные зерна гравия больше используются для наружных работ, где шероховатость не является проблемой.

Для использования бетона необходимо изготовить форму, в которую будет заливаться смесь. Формы используются для устройства пола и колонн. Чаще всего эта форма имеет стальные балки внутри, чтобы создать сопротивление в плите.

Что такое железобетонный пол

Железобетонный пол состоит из плиты , которая представляет собой плоскую бетонную плиту, обе поверхности которой параллельны друг другу, а внутри имеет стальные балки, поддерживать структуру.

Один из аспектов, на который следует обратить внимание, заключается в том, что если в бетон встроить стальные стержни, образуется то, что известно как железобетон . Этот тип бетона идеально подходит для использования в конструкциях, требующих высокой прочности.

Как спроектировать железобетонную плиту

Каждая железобетонная плита должна пройти процесс сборки , несложный, но требующий строгого соблюдения. Прежде чем приступить к приготовлению бетонной смеси, необходимо подготовить основание, на которое будет укладываться плита. Вы должны:

• Удалите все элементы растений.
• Выровнять землю . Если необходимо засыпать какую-то часть земли, чтобы выровнять ее в нижних частях, лучше всего использовать каличе (разновидность осадочной породы), потому что ее легко уплотнить. Верхние части выравниваются копанием. Этот шаг необходим для того, чтобы сделать плиту абсолютно плоской.
• Найдите правильный уровень влажности. Если влаги слишком много, грунт будет представлять собой вязкую массу, что сделает конструкцию неустойчивой. Если влаги слишком мало, земля будет слишком влажной, что приведет к ее распаду. В зависимости от типа грунта необходимо подобрать оптимальный уровень влажности. Необходимо добавить воды или аэрировать землю плугом, чтобы повысить или понизить уровень влажности.
• Уплотнить землю. После определения областей, где будет использоваться калиша, добавляемые слои должны быть очень тонкими, чтобы их можно было уплотнить валиками. Каждый новый слой сверху должен быть очень тонким, а затем используется валик, пока не будет достигнут желаемый уровень. Этот процесс придаст грунту устойчивость.

Выполнение всех этих шагов в правильном порядке важно для устойчивости железобетонной плиты.

После соответствующей подготовки основания необходимо изготовить деревянную форму. Затем внутрь помещаются стальные балки диаметром 4 или 6 мм в виде сетки.

Между балками может быть расстояние 15 х 15 см или 15 х 25 см. Функция этой сетки заключается в распределении веса конструкции и обеспечении устойчивости к трещинам, которые могут возникнуть в железобетонной плите.

Рекомендуемая толщина каждой железобетонной плиты зависит от требуемой прочности:

• Низкое сопротивление, подходит для людей: 10-12 см.
• Среднее сопротивление, подходит для легковых автомобилей: 13-15 см. Необходимо выполнить деформационный шов железобетонной плиты.
• Высокая прочность, подходит для тяжелой техники: 16 и более см.

После завершения заливки смеси можно выполнить черновую отделку или создать деформационный шов железобетонной плиты , что рекомендуется для полов, которые будут подвергаться большой нагрузке. Лучше делать эту работу со свежим бетоном, без просушки, потому что потом будет сложно.

После того, как железобетонная плита высохнет, рекомендуется провести последующую обработку пола, подходящую для обеспечения водостойкости и устойчивости к истиранию. Результатом будет высококачественная армированная полированная бетонная плита .

Преимущества железобетонной плиты

• Долговечность. Железобетонная плита может служить бесконечно долго, если за ней правильно ухаживать.
• Сопротивление. Бетон — это материал, который практически невозможно повредить даже в экстремальных условиях. Если он подвергается слишком большому весу, просто сделайте деформационный шов плиты, и он останется в идеальном состоянии. Он даже огнестойкий в течение 3 часов.
• Простота обслуживания. Бетон можно очищать нейтральными средствами, и он остается в идеальном состоянии.
• Универсальность. Поверхность, остающаяся на плите из бетона, плоская. На этом этаже можно сделать любую конструкцию.
• Доступность. Материалы легко доступны в любой точке мира.
• Эстетические приложения. Существует большое разнообразие конструкций, которые можно применить к железобетонной плите. Стыки, если они будут использоваться в эстетических целях, могут иметь любую конструкцию. И в настоящее время некоторые химические вещества используются для окрашивания бетона. Использование железобетонных плит широко распространено в архитектурных сооружениях, стремящихся отдавать приоритет эстетике и не пренебрегать качеством.

Используйте эти кнопки, чтобы поделиться одним щелчком мыши в вашей любимой социальной сети.

Чертежи строительных инструкций. Раздел B: Бетонная конструкция

Строительные чертежи. Раздел B: Бетонная конструкция

Введение | Раздел
А | Раздел Б| Раздел С | Раздел D
| Раздел Е | Раздел F  | Раздел G
Загрузите файлы AutoCAD DWG (zip-архив): Раздел A | Раздел Б | Раздел С |
Секции D-G

Рисунок B-1 : Допустимое расположение ленточных фундаментов

Все наружные стены и внутренние несущие стены должны опираться на усиленные
бетонные ленточные фундаменты. Внутренние стены могут поддерживаться за счет утолщения плиты под
стену и соответствующим образом укрепить ее. Фундаменты, как правило, должны располагаться на слое
грунта или камня с хорошими несущими характеристиками. К таким почвам относятся плотные пески,
мергель, другие зернистые материалы и твердые глины.

Фундамент должен быть залит не менее чем от 1 6 дюймов до 2 0 дюймов.
под землей, ее мощность не менее 9″и его ширина не менее 24″ или
минимум в три раза больше ширины стены, непосредственно поддерживаемой им. Где
в качестве несущего материала фундамента должны использоваться глины, ширина фундамента должна быть
увеличен до минимума 2 6 дюймов

Рисунок B-2 : Типовая деталь фундамента

Когда отдельные железобетонные колонны или колонны из бетонных блоков
используемые они должны поддерживаться квадратными фундаментами не менее 2-0 дюймов квадратного сечения и
толщиной 12 дюймов. Для фундаментов колонн минимальное армирование должно быть
стержни диаметром 6 дюймов в обоих направлениях, образующие сетку 6 дюймов.

Рисунок B-3 : Армирование ленточных фундаментов

Армирование фундамента необходимо для обеспечения непрерывности
структура. Это особенно важно в случае плохого грунта или при
здание может быть подвержено землетрясению. Предполагается, что армирование
деформированные стальные стержни с высоким пределом текучести, которые обычно поставляются в OECS. Для полосы
фундаментов минимальное армирование должно состоять из 2-х стержней № 4 («»), уложенных
продольно, а стержни диаметра расположены поперечно на расстоянии 12 дюймов.

Рисунок B-4 : Бетонный пол в деревянной конструкции

Рисунок B-5 : Бетонный ленточный фундамент и бетонное основание с
Деревянное строительство

Приемлемое устройство фундамента небольшого деревянного дома
с бетонным или деревянным полом показано на этих рисунках. Эта конструкция подходит для
достаточно жесткие почвы или мергель. Там, где здание будет стоять на скале, толщина
Фундамент может быть уменьшен, но деревянные постройки очень легкие, и их легко снести ветром.
их основы. Поэтому здание должно быть надежно закреплено болтами к бетонному основанию,
и опоры должны быть достаточно тяжелыми, чтобы предотвратить подъем.

Рисунок B-6 : Типовые детали кирпичной кладки

Бетонные блоки, используемые в стенах, должны быть прочными и не иметь трещин и
их края должны быть прямыми и верными. Номинальная ширина блоков для наружных стен
и несущие внутренние стены должны быть не менее 6 дюймов, а лицевая оболочка a
минимальная толщина 1″. Наружные стены лучше строить толщиной 8″.
бетонный блок. Ненесущие перегородки можно соорудить из блоков с
номинальная толщина 4 дюйма или 6 дюймов. Стены из блоков следует армировать обеими
вертикально и горизонтально; это должно противостоять нагрузкам от ураганов и землетрясений. Это
нормальная практика в большинстве OECS использовать бетонные колонны на всех углах и
перекрестки. Дверные и оконные косяки должны быть усилены.

Рекомендуемый минимум армирования для конструкции из бетонных блоков
выглядит следующим образом:

1. Стержни диаметром 4 дюйма на углах по вертикали.
2. Стержни диаметром 2 дюйма на стыках по вертикали.
3. Стержни диаметром 2 дюйма на косяках дверей и окон
4. для армирования горизонтальной стены используйте стержни Dur-o-waL (или аналогичные) или стержни.
   каждый второй курс следующим образом:

4-дюймовые блоки 1 бар
6-дюймовые блоки 2 стержня
8-дюймовые блоки 2 стержня

5. Для армирования вертикальной стены используйте стержни, расположенные следующим образом:

4-дюймовые блоки 32
6-дюймовые блоки 24
8-дюймовые блоки 16

Рисунок B-7 : Деталь бетонной колонны

Столбцы должны иметь минимальные размеры 8 x 8 дюймов и могут быть
образован опалубкой с четырех сторон или опалубкой с двух сторон с блочной кладкой с двух других.
Минимальная арматура колонны должна состоять из стержней диаметром 4 с хомутами на
6 дюймов. Колонна с заполненным сердечником или колонна из залитого бетона должна быть полностью
высота до поясного хода (кольцевой балки) у каждого дверного косяка.

Рисунок B-8 : Альтернативные варианты расположения фундамента для блочной кладки

Этот железобетонный фундамент выполнен монолитно с
плита перекрытия. Состоит из серии плитных утолщений под стены с
минимум 12 дюймов в глубину по периметру. Фундамент расположен полностью на хорошо
уплотненный гранулированный материал.

Рисунок B-9: Деталь плиты перекрытия

Железобетонная плита перекрытия остается свободной от периметра
стены. Армирующая сетка в плите укладывается сверху с крышками 1 дюйм.
Плита сооружается на хорошо уплотненной зернистой засыпке, щебне или мергеле.

Рисунок B-10 : Альтернативная деталь плиты перекрытия

Висячая железобетонная плита привязана к внешней
балка на уровне пола. Важна верхняя (стальная) арматура. Главный
арматура должна быть порядка «диаметра в центрах 9 дюймов», а
распределительная сталь диаметром 3/8 дюйма с центрами 12 дюймов.

Рисунок B-11 : Деталь крепления рельса Vernadah к колонне

Важно, чтобы поручни были надлежащим образом закреплены в боковых стенках.
столбец. Как минимум болты должны быть оцинкованы для предотвращения коррозии.
Для крепления балясин к бетону рекомендуется использовать эпоксидный раствор или химические анкеры.
столбец.

Рисунок B-12 : Устройство армирования подвесных плит

Изгиб и фиксация арматуры должны выполняться квалифицированными рабочими.
Необходимо соблюдать осторожность, чтобы поддерживать верхнюю сталь в верхней части с соответствующим покрытием.

Рисунок B-13 : Устройство усиления для
Подвесные балки

Изгиб и фиксация арматуры должны выполняться квалифицированными рабочими.
Необходимо соблюдать осторожность, чтобы поддерживать верхнюю сталь в верхней части с соответствующим покрытием.

Рисунок B-14 : Устройство усиления для
Подвесные консольные балки

Изгиб и фиксация арматуры должны выполняться квалифицированными рабочими.
