Как сделать волшебный уголок из ДСП своими руками

Выдвижные системы для угловых модулей на кухне помогают облегчить доступ внутрь шкафа. Однако стоят недешево: именно этот момент невольно заставляет искать недостатки у различных магических уголков. Если воспроизвести принцип хранения и сделать волшебный уголок из ДСП своими руками, то, возможно, скептический настрой исчезнет.

Содержание

1. Что представляют собой кухонные волшебные уголки?
2. Как сделать волшебный уголок своими руками
3. Вариант первый: волшебный уголок для кухни с выдвижными ящиками
4. Вариант второй: угловые выдвижные системы для кухни и не только

Что представляют собой кухонные волшебные уголки?

С помощью так называемых волшебных уголков можно оптимизировать внутреннее пространство угловых кухонных модулей. Конечно, за счет формы и принципа выкатывания вместительность самого шкафа-тумбы несколько уменьшается. Но зато увеличивается доступ и исчезать необходимость освобождать шкаф у фасада каждый раз, чтобы достать то, что стоит внутри.

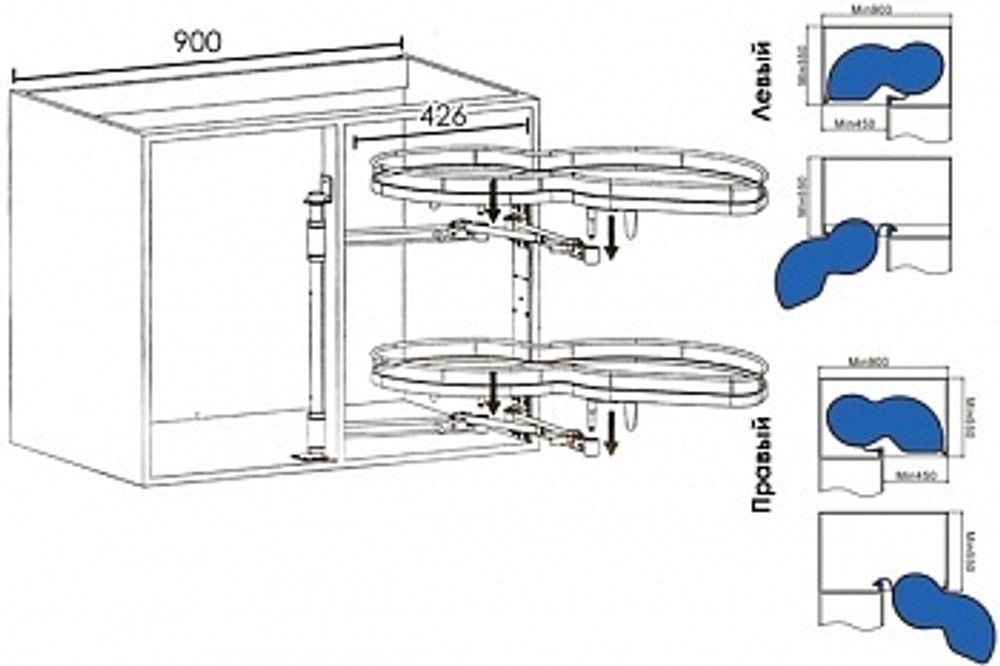

Волшебный уголок может быть частично выкатным и полновыкатным. В первом случае, внутренняя выдвижная часть не покидает пределов тумбы, и именно такой принцип можно воспроизвести в более бюджетном варианте из ДСП.

Есть и другие угловые выдвижные системы для кухонь, более подробно о них можно почитать в статье про оптимизацию нижних угловых модулей кухни.

В готовом исполнении у всех у них есть существенный недостаток: все они устанавливаются в стандартный по высоте, глубине и ширине угловой кухонный модуль. Конечно, есть определенный «разбег» в сантиметрах, однако из-за этого будет теряться внутреннее пространство, поскольку ширина выдвижных угловых секций остается неизменной.

Как сделать волшебный уголок своими руками

Рассмотрим конструкцию двух возможных реализаций. В первом варианте из углового модуля будут выдвигаться отдельно ящики и полки по двум уровням, а во втором – выдвижными элементами будут цельные тумбы, в которых также можно выделить ящики либо использовать для хранения полки.

Рассмотрим пример расчета и чертежи волшебного уголка из ДСП для кухни для стандартного углового модуля с габаритами 1050х600 по столешнице и 1000х530 по корпусу.

Вариант первый: волшебный уголок для кухни с выдвижными ящиками

Общий чертеж, как сделать волшебный уголок из ДСП своими руками, который будем рассматривать пошагово, со всеми инструкциями по расчету деталей.

Сначала проектируем внутренний ряд ящиков. Для этого добавим заднюю стенку из ДСП вровень с передней фальшпанелью и вставим в полученную нишу два выдвижных ящика. Поскольку «смотреть» в них мы будем сбоку, есть резон сделать внешнюю боковину пониже.

Далее можно поставить полку под дно верхнего ящика. То есть алгоритм такой: убираем с полки, выдвигаем внутренний ящик вперед. Не очень удобно.

Поэтому добавляем планки для крепления направляющих (нижнюю можно закрепить ко дну, центральную нужно дополнительно зафиксировать поперечным упором, чтобы ее не выгнуло). Выдвижные ящики при этом тоже смещаются на высоту планок и утапливаются вовнутрь.

Высота планок, как и высота бортиков второго ряда, должна быть жестко привязана к высоте направляющих полного выдвижения. Для эстетичности можно использовать направляющие нижнего монтажа, чтобы не видно было самих направляющих по бокам первого ряда выдвижных элементов.

Фактически внешние выдвижные ящики представляют собой низкие полки с бортиками под какие-то кофры/коробки/корзины. Тут все понятно: чтобы попасть во внутренний ящик, с этой внешней полки нужно быстро снять хранимое. Удобнее всего, если это съемный короб. Поэтому лучше заранее подобрать какой-то кофр, пластиковый контейнер, в котором будет удобно хранить кухонные принадлежности, и сразу рассчитывать донышко этих низких ящиков под них.

Вариант второй: угловые выдвижные системы для кухни и не только

Сам принцип проще всего понять по видео ютуб-канала DIY workshop.

Общий чертеж углового выдвижного элемента в кухонном шкафу.

Тут вместо внутренних ящиков внутри по направляющим, закрепленным к донышку самого углового модуля «ездит» тумба. Ее можно сделать с ящиками, а можно просто с полками. К тому же с полкой тумба будет шире, ведь внутри она 500+, а с ящиками снаружи должна быть меньше 450 (такова ширина проема, иначе ящики не выкатятся из нее).

Далее к боковине этой тумбы на направляющих полного выдвижения закрепляется второй модуль в виде бутылочницы на направляющие.

Направляющие эти должны быть достаточно мощными, чтобы выдержать вес загруженной выдвинутой «бутылочницы».

Также по задней стенке она должна быть короче — чтобы точно не цепляться за соседние фасады при откатывании с внутренним модулем вбок.

По такому принципу можно спроектировать выдвижной элемент любой конструкции, вдохновиться можно по фото и чертежам из предыдущей публикации.

Конечно, готовые угловые выдвижные системы куда практичнее и надежнее в плане грузоподъемности. Однако предложенные варианты можно реализовать и дешевле, и в шкафу, тумбе любого размера и назначения, а не только для кухни.

Волшебный уголок для кухни – что это такое, виды, преимущества

Большинство современных кухонных пространств не могут похвастаться большими габаритами, а предлагаемых устройств и приспособлений, которые призваны облегчить жизнь хозяйке на кухне, становится все больше и больше. Поэтому производители стали предлагать «умные» конструкции, которые монтируются в мебельный гарнитур. Именно с их помощью не только можно спрятать ту же посуду или другие приборы в шкаф, но и без лишних усилий достать их. Об одном из таких устройств и пойдет речь. Называется оно – чудо-уголок, он же волшебный.

Преимущества конструкции

Достоинств у этого приспособления немало:

• Рациональное использование пространства внутри шкафа. Здесь рекомендуется рассортировать посуду по габаритам. К примеру, в одной корзине лучше хранить крупные предметы: кастрюли, сковородки. В другой – мелкую утварь: чашки, стаканы и прочее. Именно таким способом можно организовать безупречный порядок.
• Высокие прочностные характеристики. Фасадная корзина спокойно выдерживает до 7 кг веса. Выдвижная – до 15 кг.
• Простой монтаж. Нет необходимости для установки волшебного уголка вызывать мастера. Производители все учли. Они укомплектовали прибор пошаговой инструкцией и крепежными деталями.
• Долгий срок службы. Все зависит от того, из какого материала был изготовлен уголок. Основная масса производителей на этом не экономит. Поэтому даже при высокой влажности их продукция никогда не покроется ржавчиной, а значит, прослужит не один десяток лет.
• Бесшумная работа. Механизм открытия укомплектован специальными доводчиками, которые помогают всей конструкции плавно и бесшумно выезжать и заезжать. А также стопорами. Они не позволяют двум корзинам соприкасаться друг с другом.
• Скрытая конструкция. Волшебный уголок незаметен с внешней стороны фасада кухонного гарнитура. И это не зависит от размеров самих корзин и сложности механизма открывания.
• Аккуратное хранение. Даже хрупкие разновидности посуды в волшебном уголке никогда не разобьются.
• Приемлемая цена. Благодаря большому модельному ряду всегда есть возможность выбрать конструкцию подходящую под бюджет.

Виды чудо-уголков

На сегодняшний день производители предлагают несколько вариантов волшебных уголков для кухни:

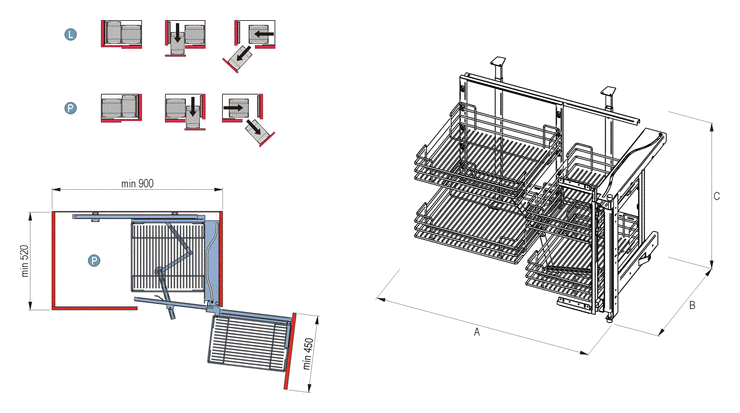

• Полное выдвижение. После выезда внутренней корзины, пространство внутри напольного шкафа остается полностью пустым. Отличный вариант, но здесь нужно учитывать один нюанс. Так как все устройство выдвигается полностью, то необходимо для него пространство за пределами кухонного гарнитура. Поэтому такие механизмы устанавливаются на больших кухнях.
• С частичным выдвижением. Передвижная корзина выкатиться из тумбы наполовину. Фасадная полностью окажется снаружи.
• Карусель. Этот волшебный уголок собой представляет несколько полок, обычно не больше трех, которые вращаются относительно установленной оси. При открытии дверцы они выступают за пределы шкафа.
• Комбинация. Это всевозможный симбиоз трех предыдущих моделей. Например, одна корзина фасадная, а внутри располагается карусель.
• Вертикальный вариант. Является самым компактным. Представляет собой полки, соединенные в один блок, которые устанавливают между модулями кухонного гарнитура или между последним и варочной плитой. Конструкция выезжает из фасада.

Сегодня на рынке представлены чудо-уголки не только для напольных тумб, но и для навесных шкафчиков. Производители стали укомплектовывать их разными дополнительными ящичками и секциями.

Советы по выбору волшебного уголка

В первую очередь необходимо определиться, что будет храниться в корзинах. Если это кастрюли, сковородки и другая крупногабаритная посуда, то лучше приобретать механизм в крупную сетку. Если для мелочи, то лучше установить сплошные полки или секции из мелкой сетки. Также при покупке чудо-уголка рекомендуется обращать внимание на следующие моменты:

• Соотнесите размеры уголка с внутренними габаритами шкафа. Перед походом в магазин нужно провести замеры последнего. Особенно это касается фасада. К примеру, если размер тумбы меньше 50х90 см, то в нее никакой механизм не поместится.
• Бренд производителя играет немаловажную роль. Дешевые модели быстро проржавеют и потеряют свой внешний эстетичный вид.
• Обязательно выбирается волшебный уголок по способу открывания. Продумайте, на какую дверцу он будет устанавливаться – правую или левую.
• Грузоподъемность корзин также важна. О ней было сказано выше.

Как установить волшебный уголок для кухни

Процесс монтажа совсем несложный. Важно точно соблюдать правила, которые производитель обозначил в инструкции. У некоторых моделей есть отличительные особенности. Но в целом процедура для всех видов уголков одинаковая:

• Первым монтируется поддерживающий блок. Место его установки – внутренняя поверхность боковой стенки шкафа. Крепление производится саморезами.
• Здесь же, недалеко от фасада, а точнее его кромки, устанавливается и закрепляется стопорный рычаг. Его задача – ограничить выход выездной корзины. После монтажа рычаг надо упереть до конца, чтобы он щелкнул.
• Собирается отдельно задняя рама выдвижной корзины. В ее состав входят: направляющие, рычаг, опора, шариковый механизм. В инструкции подробно расписано, как этот узел надо собрать.
• Устанавливаются направляющие. На них монтируется рама, которую фиксируют на рычаге.
• После чего между собой закрепляются опорный механизм и установленная рама.

Все гениальное просто. Это высказывание в полной мере относится к волшебному уголку. Оригинальная и простая конструкция, которая делает кухню рационально организованным пространством. При этом, эксплуатируя это устройство, хозяйка непременно оценит удобство его работы.
