Гибкая подводка для воды

Содержание

• Особенности гибкой водопроводной подводки
• Преимущества, требования и классификация
• Гибкая водопроводная подводка сильфонного типа
• Армированная подводка
• Гибкая подводка из нержавейки
• Особенности подключения

Еще сравнительно недавно в квартирах можно было наблюдать сложные развязки из стандартных стальных водопроводных труб, к которым подключались умывальники, душ, специальная бытовая техника, а также сливные бачки унитазов. С появлением на сантехническом рынке шлангов в защитной металлической оболочки водопроводные коммуникации стали выглядеть более аккуратными.

Особенности гибкой водопроводной подводки

В настоящее время при создании бытовых водопроводных коммуникаций все чаще применяются всевозможные удобные приспособления. Так, например, для подключения бытовой техники, для работы которой необходима вода, и различных сантехнических приборов больше нет необходимости соединять между собой металлические трубы и в результате создавать довольно громоздкие конструкции. Теперь можно воспользоваться довольно удобными и защищенными шлангами, упрощающими создание домашней водопроводной системы. К тому же гибкие трубы надежны в эксплуатации и достаточно просты в подключении к различным бытовым сантехническим приборам.

Водопроводная подводка представляет гибкую трубку из нетоксичной резины в защитной оплетке из металлической или полимерной нити, а также из нержавеющей стали. Длина может колебаться от 300 до 5000 мм. С двух концов гибкой подводки для воды предусмотрена возможность подключения по принципу штуцер-штуцер, гайка-шайка и штуцер-гайка к трубам с диаметром 1, 1/2, 3/4 и 3/8 дюйма.

Преимущества, требования и классификация

Водопроводные шланги в защитной металлической оболочке имеют много преимуществ перед обычными стальными трубами:

• основным достоинством является компактность, благодаря чему значительно экономится пространство;
• гибкость конструкции – подключение к бытовой технике позволяет свободно переместить ее в другое место;
• возможность обходится без сварочных работ при подключении сантехнических приборов. Плотно закрутить гаечное соединение с силиконовым или резиновым уплотнителем;
• возможность самостоятельного подключения сантехнических приборов;
• практичность и эстетичный внешний вид;
• надежность в использовании;
• переносимость гидрологических ударов;
• длительность эксплуатации;
• устойчивость к вибрациям;
• невысокая стоимость.

Гибкие подводки производятся из полимеров с оплеткой из алюминия или нержавеющей стали. Они должны обеспечивать герметичное соединение и не пропускать воду. Уплотнительные прокладки для гибких шлангов должны быть изготовлены из высококачественного материала, а соединительная резьба не должна иметь никаких повреждений.

Водопроводные шланги в металлической оплетке делятся на:

• армированные;
• сильфонные;
• изделия из нержавеющей стали.

Гибкая водопроводная подводка сильфонного типа

Сильфонная подводка производится из нержавейки и имеет диаметр от 12 до 34 мм и длину до 2000 мм. Во время монтажа стальной гофрированный шланг можно растянуть до необходимой длины. На латунной гайке имеется уплотнительная прокладка с высокой температурой плавления. Необходимо отметить, что латунь низкого качества может окисляться под воздействием влаги, что не лучшим образом отразиться на длительности эксплуатации, поэтому стоит приобретать шланги от проверенных производителей.

Водопроводные шланги сильфонного типа в защитной оболочке в состоянии выдерживать температуру от -50˚C до +250˚C, благодаря чему они чаще всего применяются для подключения к системе централизованной отопительной системе. Стоит такой шланг недешево и цена зависит от его размеров. Сильфонная подводка для воды имеет срок эксплуатации до 25 лет и более.

Достоинства:

• изготавливается из стали высокого качества;
• устойчивость к гидроударам;
• длительный срок эксплуатации;
• возможность использования в широком температурном диапазоне;
• гигиеничность и безопасность для здоровья;
• негорючесть.

Минусы:

• высокая стоимость.

Армированная подводка

Водопроводный армированный шланг производится из резины заключенной в оплетку из нержавеющей стали. Подобное изделие может пропускать воду с температурой до +90˚C. Армированная подводка прекрасно подходит для подключения стиральных машин, сливных бачков унитаза и бойлеров, но не рекомендована для использования в отопительных системах.

Резиновый шланг различной длины заключается в защитный кожух из проволоки сделанной из нержавеющей стали с прожилками синего или красного цвета (зависит от подключения холодной или горячей воды) и имеет на обоих концах штуцеры с резьбой или гайки с резиновыми или силиконовыми уплотнителями. Стоимость подобной подводки гораздо ниже, чем шланга сильфонного типа, однако и изнашиваемость у нее выше.

Гарантированный срок эксплуатации армированной водопроводной подводки составляет порядка двух лет, но при правильной эксплуатации этот срок может быть и больше.

Достоинства заключаются в следующем:

• быстрота и удобство подключения;
• гибкость;
• экологичность;
• при изготовлении используются прочные материалы.

Недостатки:

• сильный износ оплетки в случае частых перегибов шланга;
• быстрая изнашиваемость резинового шланга вследствие контакта с жидкостью.

Внимание! Гибкая подводка с оплеткой, из проволоки изготовленной из стали (AISI 304 ГОСТ 5632-72) намного лучше, поскольку она в состоянии переносить давление до 10 атм. и противодействует образованию конденсата. Благодаря этому срок эксплуатации составляет порядка 10 лет, в то время как алюминиевый вариант не столь надежен и может использоваться максимум 5 лет.

Гибкая подводка из нержавейки

Водопроводная подводка для присоединения сантехнических приборов должна изготавливаться из нержавеющих материалов, которые не подвергаются разрушительному воздействию коррозии, что позволяет продлить срок службы и обеспечить нормальную работу. Стоимость шланга из нержавеющей стали может показаться высокой, но вполне приемлема, вследствие чего данный вид подводки пользуется большой популярностью. Гибкая подводка «Зубр» из нержавейки производится длиной от 500 до 1000 мм.

Достоинства гибкой подводки из нержавеющей стали:

• использование материала устойчивого к воздействию коррозии;
• негорючесть;
• устойчивость к низким температурам;
• легкость подключения;
• невысокая стоимость.

Минусы:

• в случае плохого крепления, некачественной прокладки гибкая подводка из нержавейки, используемая для подключения горячей воды, может давать протечку в месте соединения.

Особенности подключения

Подключение гибкой водопроводной подводки «Зубр» достаточно простое и при соблюдении рекомендаций можно легко осуществить его самостоятельно.

1. Прежде чем подключать шланги в металлической оплетке к сантехническому оборудованию и водопроводной системе следует тщательно осмотреть их на наличие дефектов, поскольку малейшие неисправности могут впоследствии вызвать более серьезную поломку.
2. Чтобы исключить возникновение электрохимической коррозии требуется четко соблюдать соединительные пары (сталь-сталь, латунь-латунь, медь-латунь).
3. Не допускать перекручивание или сильное натягивание шланга до и во время подключения.
4. Нежелательно сильно затягивать соединительные гайки или штуцера с резьбой, чтобы исключить их повреждение.
5. Во время монтажа радиус изгиба должен быть 5-6 раз больше внешнего диаметра.
6. После подключения гибкой подводки необходимо наблюдать за ней не менее получаса. При необходимости подтянуть соединительные гайки ил штуцеры.
7. Профессионалы рекомендуют не менее раз в полгода производить осмотр шлангов и герметичность соединений, а также каждые 5-7 лет, не дожидаясь аварийной ситуации проводить полную замену.
8. Обеспечить к водопроводной подводке свободный доступ.
9. Рекомендуется приобретать шланги только проверенных производителей.

Для каждого конкретного случая необходим определенный вид подводки. В принципе каждый из вышеперечисленных видов пригоден для использования в бытовой водопроводной системе. Гибкая подводка для воды может прослужить долго, только если она изготовлена из высококачественных материалов, от чего собственно и зависит стоимость изделия.

Для лучшего понимания того как выбрать качественную гибкую подводку для воды стоит посмотреть предложенный видеоролик.

• Как устранить засор в унитазе

• Чистим газовую колонку своими руками

• Как правильно установить унитаз своими руками

• Подвесной унитаз с функцией биде

9 советов по выбору гибкого шланга для подводки воды

Andrey | 09.01.2021 | Обновлено 05.11.2021| Водопровод | 15 482 просмотров | 5 комментариев

Содержание статьи

Гибкий шланг для подводки воды поможет подключить воду в доме и квартире без лишних хлопот. В этой статье вы узнаете, как правильно выбрать гибкий шланг для кухни, ванны, смесителя, унитаза и других водопотребителей.

Типы гибкой подводки для воды

Для подключения воды к водопотребителю используют два вида гибкой подводки:

1. Армированная подводка
2. Сильфонная подводка

Армированная гибкая подводка

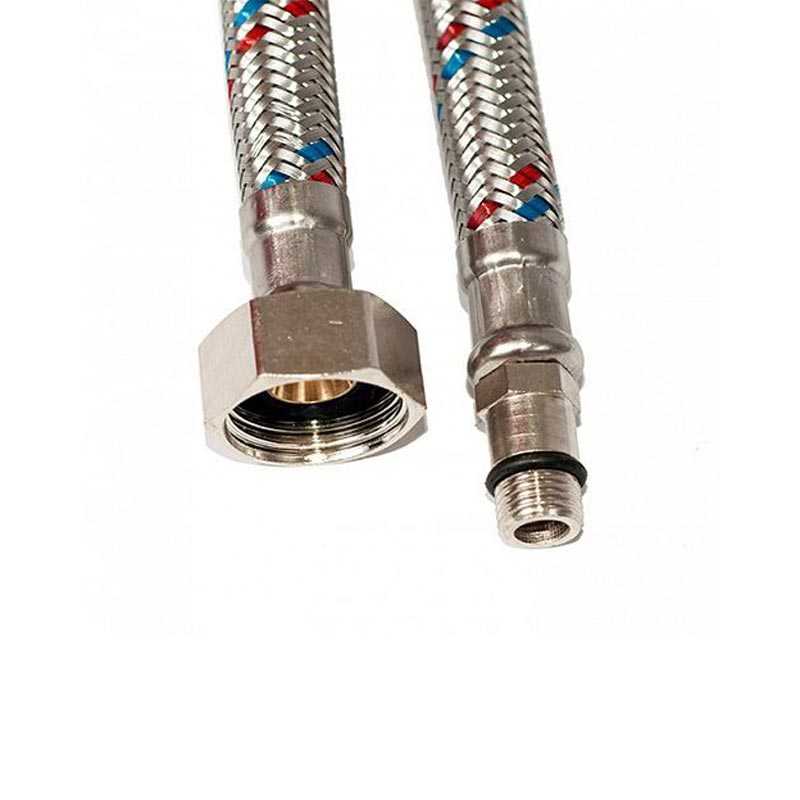

Армированный шланг гибкой подводки воды.

Армированная гибкая подводка представляет собой гибкий шланг, состоящий из нетоксичного каучука и укрыта сверху армирующей оплеткой из различных материалов. Сетка может быть изготовлена из нержавеющей стали, алюминия, оцинкованного металла или нейлоновой оплетки. Считается, что рукав с нейлоновой оплеткой гарантировано подойдет под любую среду эксплуатации.

Сильфонная подводка

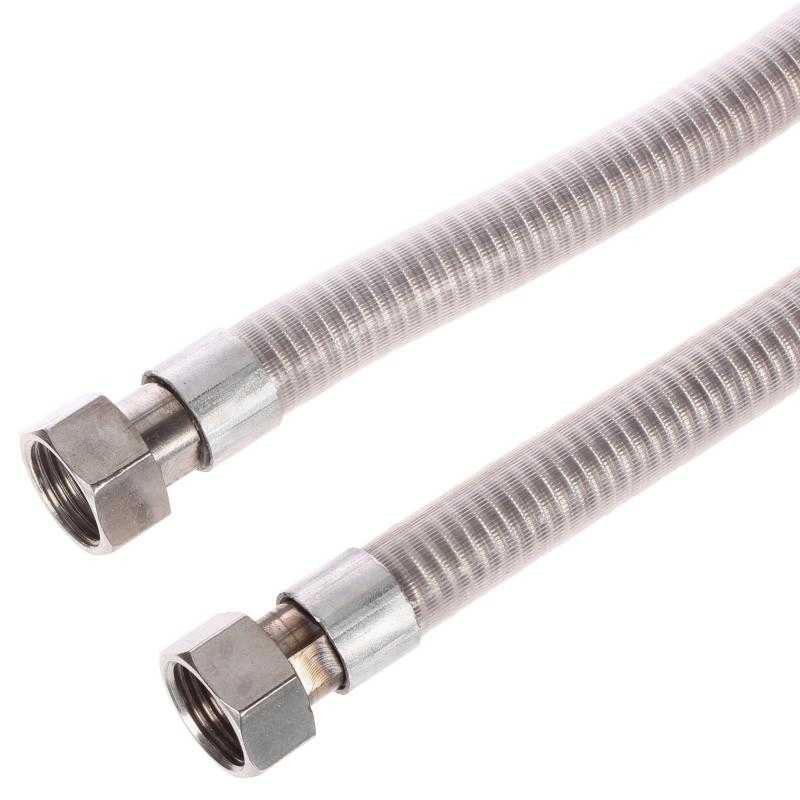

Шланг сильфонной подводки.

Сильфонная гибкая подводка представляет собой цельнотянутые или спрессованные под высоким давлением, и сваренные между собой стальные кольца. Кольца изготавливаются из нержавеющей стали. По сравнению с резиновыми шлангами в металлической оплетке, уступают в гибкости. Толщина стенок около 0, 3 мм.

Соединение гибких шлангов

Все шланги гибкой подводки оснащены концевыми гайками или штуцерами — фитингами. Существует два варианта фитингов для подсоединения:

• Гайка ‐ штуцер
• Гайка ‐ гайка

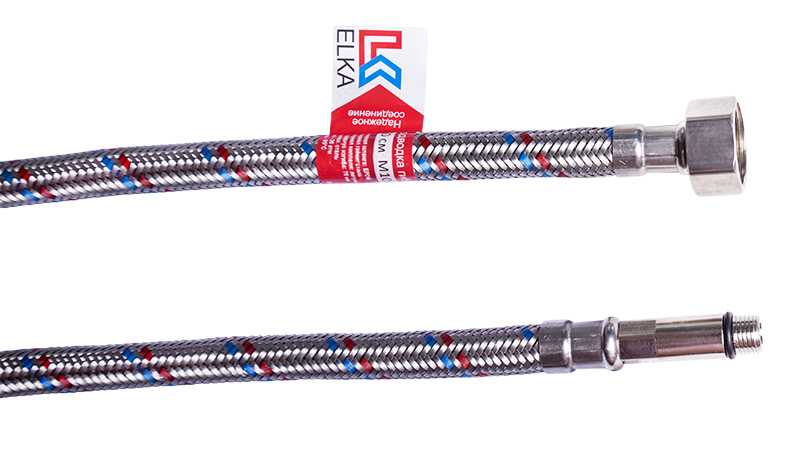

Длинный и короткий штуцер при подключении смесителя.

Обратите внимание на длину штуцеров, она бывает разная, с длинным и коротким штуцером. Это нужно для того, чтобы можно было подключить два шланга к смесителю, в случае маленького осевого расстояния между посадочными местами смесителя, менее 12 мм. Это позволит развести между собой грани двух штуцеров по высоте. Если же осевое расстояние более 12 мм, можно устанавливать одинаковые по длине штуцера.

Гибкий шланг подводки воды с угловым подключением.

Угловое подключение служит для экономии места или для подключения водопотребителя в труднодоступном месте.
Угловое подключение бывает только гайка ‐ гайка, с вариацией внутренняя резьба ‐ наружная резьба.

К слову, обозначения выглядят так:

• Внутренняя резьба ‐ ВР
• Наружная резьба ‐ НР
• Длинный штуцер ‐ ШД
• Короткий штуцер ‐ ШК

При подсоединении сильфонной подводки обязательно наличие стопорного кольца и прокладки из паронита, меди или фторсодержащего полимера.

Размеры гибкой подводки для воды

Длина гибкой подводки

• По длине армированный гибкий шланг начинается от 20 см и может достигать 5 м. Длина у таких шлангов фиксированная, всегда кратная 10 см.
• Сильфонный шланг отличается тем, что его длина может меняться за счет вытягивания, без изменения прочности и диаметра. Вытягивается подводка на 70-80 % от изначальной длины, может достигать 2 м.

Диаметр гибкой подводки

• Минимальный внутренний диаметр гибкой подводки составляет 6 мм для шланга 1/2 или 1/4 дюйма, максимальный внутренний размер 25 мм для шланга диаметром 1 дюйм. Гибкую подводку большего диаметра не целесообразно применять при подключении смесителей и бытовой техники.
• Диаметр сильфонной подводки варьируется от 12 мм до 34 мм.

Диаметр резьбы гибкой подводки

Для бытовой техники и смесителей, размеры подсоединения отличаются: 3/8 дюйма или М 10 для подключения смесителей, затем идут фитинги размером 1/2, 3/4 и 1 дюйм для подключения остальной техники, фильтрующей системы.

Все необходимые размеры и характеристики гибкой подводки указаны на упаковке или на бирке прикрепленной к шлангу. Обозначения М 10 например, обозначает внутренний диаметр резьбы 9, 5 мм в метрической системе измерений (как вы можете понять, для удобства применяются округления, в большую или меньшую сторону, так, вместо 9, 5 мм для резьбы 3/8 дюйма, мы видим обозначение М 10, или другими словами условно 10 мм, это обозначение ещё имеет название евро размер), 1/2 дюйма обозначают как М 12 при 12, 7 мм, и так далее.

Таблица перевода дюймов — мм — евро размер.

Назначение гибкой подводки

Перед покупкой, нужно учитывать для какого прибора или водопроводного узла необходим шланг. Вся подводка должна быть подключена в соответствии с условиями эксплуатации. Это касается давления в системе, температуры воды, пропускной способности. Подводка бывает трёх видов:

• Для холодной воды — маркируется синей вставкой в оплетку.
• Для горячей воды — маркируется красной вставкой в оплетку.
• Универсальная, для холодной или горячей воды — маркируется синей и красной вставкой одновременно.

 Гибкая подводка для унитаза

Для унитаза рекомендовано использовать гибкий шланг с внутренним диаметром минимум 8 мм, пропускная способность у такого шланга около 4 литров в минуту. Уместно использовать подводку с синими лентами в оплетке, для холодной воды. Обратите внимание на способ подключения воды к унитазу, подключение может быть нижним или боковым. Для боковой подводки лучше использовать гибкий шланг с угловым подключением.

Гибкий шланг для ванны

Для подсоединения смесителя для ванны и душевой кабины лучше использовать шланг с минимальным внутренним диаметром 15 миллиметров, производительность у такого шланга уже 18 литров в минуту. Такой большой диаметр необходим для создания хорошей проточности воды. Ванна должна набираться быстро, а с душевой лейки должен быть хороший напор.

Гибкая подводка для смесителя

Смеситель для мойки на кухне и умывальника в ванной рекомендуется подключать шлангом с внутренним диаметром не менее 10 мм, при таком диаметре производительность примерно 4, 5 литров за одну минуту. В некоторых случаях при подключении смесителя может понадобиться переходник с 3/8 дюйма на 1/2 дюйма.

Переходник с 3/8 дюма на 1/2 дюйма.

Гибкая подводка для стиральной машины

Стиральную и посудомоечную машину рекомендуется подсоединять шлангом, с внутренним диаметром не менее 15 мм для холодной воды. Пропускная способность в пределах 18 литров в минуту.

Гибкая подводка для гидроаккумуляторов

Для подключения гидроаккумуляторов, фильтрующих систем, водяных насосов используют подводку с внешним диаметром 1 дюйм, и внутренним диаметром не менее 25 мм. Такой диаметр обеспечит производительность 78 литров в минуту. Это необходимо для достаточного водоснабжения всего жилья.

Все данные приведены из расчета: скорость потока воды в трубе ~ 1, 5 м/с, давление ~ 3 атм.

Подключение гибкого шланга

• Перед подключением гибкой подводки необходимо визуально проверить качество обжима гильзы, концевой арматуры, целостность резьбы, фитингов, металлической оплетки, наличие резиновых прокладок.
• Для подключения необходимо использовать сантехнические рукава достаточной длины. Не рекомендуются наращивание одного шланга другим.
• Не допустимо подвергать подводку механическим воздействиям, таким как, изломы, скручивание, растяжения.
• Гибкий шланг необходимо устанавливать с радиусом изгиба не менее 70 мм. Если такое подключение не осуществимо ввиду местонахождения водопотребителя, используется шланг с угловым подключением.
• Ни в коем случае нельзя устанавливать гибкий шланг в натянутом состоянии. Чтоб узнать необходимую длину шланга, нужно рулеткой измерить самый длинный путь от точки водозабора до точки водопотребителя, и прибавить к этому расстоянию минимум 100 мм. Шланг должен слегка провисать, но не быть перекрученным и переломленным.

Момент затяжки резьбовых соединений

При закручивании фитингов не допускается чрезмерное усилие, это может привести к поломке изделия.  Допустимое усилие затягивания должно быть указано в техническом паспорте изделия, если его нет, можно воспользоваться таблицей ниже. Считается, что оптимальным моментом затяжки будет завинчивание фитинга вручную до упора, а после, на 1/4 оборота при помощи гаечного ключа. Но несмотря на рекомендации, всё же нужно ориентироваться на собственные ощущения. Если у вас дома есть динамометрический ключ, таблица ниже для вас:

Момент затяжки резьбовых соединений.

Момент затяжки резьбовых соединений.

Как выбрать гибкую подводку для воды

• При выборе подводки обращайте внимание на вес, изделие не должно быть слишком легким. Легкий вес говорит о том, что использованы не качественные материалы, такие как алюминий или пластик.
  Для общего понимания нормального веса для изделия, представлен армированный гибкий шланг хорошего качества длиной 1 метр и различного диаметра, изготовленного с оплеткой из нержавеющей стали и латунными фитингами гайка — гайка ВР — ВР:

  Длина 1 м / диаметр 3/8 дюйма~ 140 гр.
  Длина 1 м / диаметр 1/2 дюйма ~ 160 гр.
  Длина 1 м / диаметр 3/4 дюйма ~ 170 гр.
  Длина 1 м / диаметр 1 дюйм ~ 370 гр.

• Качественный шланг легко гнется в разные стороны, без усилий. Изделие плохого качества не эластично. Чтоб согнуть, нужно приложить силу.
• Ещё один нюанс который нужно учитывать при выборе, это запах. Качественная подводка не должна иметь резкого химического запаха.
• Толщина стенок накидных гаек и штуцеров не должна быть очень тонкой, изделия с тонкими стенками не выдерживают длительной эксплуатации. Нормальной толщиной можно считать стенки 2 мм.
• Обратите внимание на прокладку. Она должна быть хорошего качества, эластичной, не крошиться и не быть пересушенной, слишком твёрдой.

Материалы изготовления и срок службы гибкой подводки для воды

Срок эксплуатации зависит от области применения подводки и материала изготовления самого шланга и фитингов.

Алюминиевая оплетка

Такая оплетка является недолговечной, подходит для воды не выше 80°C и давлении около 5 атм, подвержена коррозии. Срок эксплуатации всего 2-3 года. Применение во влажных помещениях ещё больше сокращает срок эксплуатации. Отличить её от любой другой можно просто, достаточно потереть по поверхности пальцем, если на пальце остался грязный след, то это оплетка из алюминия.

Нержавеющая сталь

Оплетка из нержавейки намного качественней алюминиевой, температурный диапазон увеличен до 95°C и давлением до 10 атм. Срок службы в пределах 10 лет.

Сильфонная подводка (нержавеющая сталь)

Материал изготовления подводки, нержавеющая сталь. Срок службы такого устройства достигает 25 лет. Применяется при повышенных температурах до 250°C и давлении 20 атм. Устойчив к гидравлическим ударам. Нельзя устанавливать для воды подводку для газа и наоборот. Отличить их можно по цвету, рукав для газа желтого цвета.

Нейлоновая оплетка

Гибкая подводка с нейлоновой оплеткой способна служить при температуре 110°C и давлении 20 атм 15 -20 лет. По сравнению с предыдущими гибкими шлангами, имеет самую высокую цену.

Оцинкованная сталь

Гибкая подводка с оплеткой из оцинкованного железа (стали), так же как и из алюминия наименее стойкая к окислению. По характеристикам и сроку эксплуатации, да и собственно по цене, очень схожа с алюминиевой подводкой. Ввиду крайне низкого срока эксплуатации (меньше даже чем у алюминия), рекомендуется как временная мера.

Материалы изготовления фитингов

Самым лучшим материалом для гаек и штуцеров традиционно является латунь, нержавеющая сталь, бронза. Эти материалы не окисляются, и могут прослужить долго, в отличие от алюминиевых фитингов, и ни в коем случае фитингов из пластика (за исключением шланг для подключения стиральных и посудомоечных машин. Там могут быть применены шланги с пластиковыми гайками, рассчитанные на ручное затягивание).

• Латунь обладает высокой устойчивостью к коррозии и невысокой стоимостью. Срок эксплуатации 15 — 20 лет.
• Нержавеющая сталь. Самый оптимальный вариант. Прекрасно справляется с вибрационными нагрузками и температурными расширениями. По сравнению со шлангами из латуни, высокая цена. Срок эксплуатации такой же, как и у фитингов из латуни.
• Углеродистая сталь. Уступает по характеристикам латунным и нержавеющим, значительно дешевле обоих. Фитинги из углеродистой стали прослужат около 3 лет.

Не разрешается использовать гибкий шланг

• Подводку с алюминиевой и оцинкованной оплеткой крайне не желательно использовать в сырых помещениях.
• Резиновые или нейлоновые шланги нельзя использовать вблизи открытого огня и нагревательных элементов.
• Металлические шланги запрещено применять вблизи электрических щитов.
• Гибкую подводку нельзя использовать в постоянном проточном режиме вместо трубопроводов.
• Запрещено эксплуатировать гибкую подводку при минусовых температурах.
• Вешать и сушить различные предметы на шлангах, хранить рядом всевозможную химию.
• Монтировать подводку сквозь перекрытия.

Разобравшись что такое гибкая подводка, о её характеристиках, как выбрать и эксплуатировать, скажем несколько слов о производителях.

Подборка производителей гибких шлангов

Данная подборка основана на обработке отзывов пользователей крупнейших торговых интернет-площадок (Яндекс Маркет, Ozon, Avito и др), форумов и других ресурсов.

Россия

• ЗУБР. Российская фирма зарегистрированная в Китае. Бюджетный вариант подводки.
• STOUT. Это совместная разработка российских и европейских специалистов. 20 % продукции производят в России, остальные 80 % в Италии, Испании, Германии.
• VALTEC. Так же совместный проект Россия-Италия. Инженерная сантехника создана с учетом особенностей климата в РФ.
• МОНОЛИТ. Россия. Несмотря на низкую цену, имеет довольно много положительных отзывов.
• АКВАТЕХНИКА. Такой же, как и ЗУБР бюджетный вариант от российского производителя. Свою работу подводка выполняет, но всецело доверять наверное не стоит.
• ТР ‐ сантехника. Производитель Россия. Есть претензии по цене, довольно высокая, но качество хвалят.
• TIM. Очередной российско-китайский бренд, выпускающий армированные и сильфонные шланги по сравнительно низким ценам.

Китай

• СТМ. Родина бренда находится в России, производство в Китае. Не дешевый товар, качество соответствует цене.
• Flex. Страна производитель Китай, сравнительно недорогая фирма.
•  Aqualine. Бренд из Тайваня. Производство находится в Тайване и Корее. Товары пользуются популярностью за счет соотношения цены/качество.
• HELFER. Ещё один бренд из Китая, качество не соответствует цене, но в целом не самый плохой вариант.

Европа

• PARIGI и WITZENMANN. Италия и Германия соответственно, эти два бренда представляют сильфонные шланги на отечественном рынке.
• Grohe. Немецкий бренд, славится качеством. Цена значительно выше отечественных производителей, но тут платите за качество надежность.
• Mateu. Производство Испания. Не самый дешевый вариант, но зарекомендовал себя хорошо в условиях отечественного водоснабжения.
• Emiflex. Ещё один бренд из Италии представляющий сильфонные шланги на российском рынке.

Статья написана для сайта remstroiblog.ru.

Метки:Трубы

Руководство по таблице размеров труб для жилых помещений

ахвадмин

/ 29 марта 2022 г. 30 сентября 2022 г.

Ваша домашняя водопроводная система включает в себя все трубы, установленные между основным водопроводом, который обеспечивает воду из города или округа, и входом в канализационную систему, которая уносит ваши отходы. При установке или ремонте вашей водопроводной системы вы должны убедиться, что используете водопроводные трубы соответствующего размера, сверившись со стандартной таблицей размеров водопроводных труб.

Существует несколько факторов, влияющих на решение о том, какой размер трубы использовать. В дополнение к стандартной таблице размеров труб строители используют местные правила сантехники, коэффициенты давления воды и конструкцию вашего здания, чтобы определить, какие размеры водопроводных труб использовать. Этот единый выбор облегчит вам поиск правильной замены в таблице размеров труб при замене труб.

Какой размер трубы мне нужен?

Если вы заменяете трубу в своем доме, самое простое решение — просто купить трубу того же размера и переустановить ее. Однако, если вы добавляете что-то новое, вам нужно знать, какой размер трубы лучше всего использовать. Прежде чем начать новый проект, вы должны сначала рассмотреть давление воды в вашем доме. Ваш местный строительный кодекс может предоставить вам так называемую единицу приспособления, которая показывает кубические футы воды, используемые в минуту для любого данного прибора или приспособления. Вы можете использовать эту информацию, чтобы определить, какой тип и размер трубы лучше всего подходит для вашего проекта.

Если ваш проект имеет более крупный масштаб, чем просто одно устройство, вам следует свериться с таблицей размеров труб, но сначала вам нужно определить номинальные характеристики приспособления, описанные выше, и оценить необходимую длину труб. снабжать их. Вообще говоря, магистральный трубопровод от улицы до вашего дома имеет диаметр ¾ или 1 дюйм. Подводящие трубы имеют диаметр ¾ дюйма, а отдельные компоненты имеют диаметр ½ дюйма.

Давление воды снижается примерно на полфунта на квадратный дюйм на каждый фут трубы, проходящей над водопроводом, что особенно важно при прокладке новых линий в верхней части дома. Это означает, что трубы, проложенные на второй или третий этажи, могут быть больше, чем те, которые вы использовали бы на первом этаже или в подвале. Еще раз, вам следует проконсультироваться с таблицей размеров труб вашего местного строительного кодекса, чтобы узнать, какие размеры труб использовать, или обратиться к специалисту по сантехнике, но приведенная ниже таблица даст вам некоторое представление об обычных размерах труб.

Fixture or Appliance	Cold Water Pipe	Hot Water Pipe
Toilet	3/8”
Bathtub	½”	½”
Bathroom Sink	3/8 ”	3/8”
Душ	½ ”	½”
Кухонная раковина. 3/8” to ½”	3/8” to ½”
Washing Machine	½”	½”
Laundry Sink	1/2”	½”
Водонагреватель	¾”

Какой тип трубы следует использовать?

PEX

Эта неперерабатываемая труба представляет собой недорогую трубу из сшитого полиэтилена, используемую для подачи воды. Он достаточно жесткий, чтобы выдерживать давление воды, но достаточно гибкий, чтобы пробираться сквозь стены, потолки и подполья. Из-за своей гибкости он должен быть хорошо поддержан. Он должен быть установлен правильно, так как любые утечки могут иметь катастрофические последствия для стен или потолка. Он имеет цветовую кодировку, что позволяет легко определить, идет ли по трубе горячая (красная) или холодная (синяя) вода. Его можно легко разрезать и соединить с медной трубой, где это необходимо.

ПВХ

Эти недорогие трубы из поливинилхлорида используются для дренажных или вентиляционных линий. С ней легче работать, чем с оцинкованной стальной трубой, использовавшейся до того, как она стала популярной. Его легко резать и устанавливать с помощью растворителей клея, а это означает, что вам придется вырезать и заменять эти секции, если позже потребуется ремонт. Он должен иметь хорошую опору, все фитинги должны быть точно установлены и проверены. Диаметры нанесены на наружную поверхность трубы для удобства выбора. Эта труба может разлагаться под воздействием солнечных лучей, поэтому перед покупкой убедитесь, что она правильно хранилась и хорошо накрыта во время установки.

Медь

  Жесткая медная труба обычно используется для водопровода в доме. Он легко режется ножовкой или специально предназначенным для этого труборезом. Эта труба соединяется с помощью пайки, а это значит, что вам потребуются специальные знания в этой области, и необходимо соблюдать тщательную технику безопасности. Однако медь исключительно хорошо переносит нагрев и выдерживает давление. Медь дороже, но она пригодна для вторичной переработки и имеет ценность как лом.

ABS

Акрилонитрил-бутадиен-стирольная труба чаще всего используется для вентиляционных и дренажных линий. Он очень похож на трубу из ПВХ, но черного цвета и прочнее ПВХ. Это отличный выбор для наружного подземного использования, поскольку он обладает высокой термостойкостью. Он должен быть правильно установлен и поддерживаться и может использоваться только снаружи дома для непитьевой воды. Поскольку он тоньше и очень гибкий, он может сломаться больше, чем другие варианты.

Оцинкованная сталь и чугун

Если у вас старый дом, вы можете найти один из этих двух типов труб. Оцинкованная стальная труба в течение многих лет использовалась в качестве многоцелевого трубопровода для канализации, линий подачи к безрезервуарным водонагревателям в Фениксе, газопроводов и других целей. Концы этого типа труб имеют резьбу и свинчиваются с помощью фитингов. Чугунные трубы использовались для канализации и стоков. Его до сих пор можно найти в некоторых домах, и он продолжает использоваться в коммерческих или крупных жилых домах. Он тяжелый и его трудно резать, плюс со временем он проржавеет, хотя это займет довольно много времени в зависимости от среды, в которой он используется. Обычно его заменяет ABS, если его необходимо обновить.

Вооружившись этой информацией, вы сможете хотя бы приступить к планированию своего проекта. С правильными инструментами вы можете завершить добавление любого нового прибора или приспособления самостоятельно. Тем не менее, в долгосрочной перспективе вам может быть лучше, если квалифицированный сантехник выполнит вашу установку и предоставит гарантию на работу. В конечном счете, вам решать, как вы подходите к своему проекту.

Похожие сообщения

Руководство по проектированию водопровода бытового водоснабжения, расчет размеров и выбор трубопровода бытового водоснабжения

6.0 МАТЕРИАЛЫ ТРУБ

Наиболее распространенными внутридомовыми водопроводными трубами являются медные. Но это руководство будет охватывать другие материалы и их использование, свойства, преимущества и недостатки.

Для использования в калькуляторе доступны другие трубы, но вы также можете добавить свою собственную информацию о трубах. Трубы, встроенные в калькулятор, включают сталь ASTM A53 (Schedule 40 и 80), медь ASTM B88 (тип K, L и M), ПВХ ASTM D2241 (SDR 26), полипропилен ASTM F2389 (DR 9).), АБС ASTM D1527, АБС ASTM D 2282, латунь стандартная и экстра, ХПВХ ASTM F441 и F442, PEX, ковкий чугун, оцинкованная сталь и нержавеющая сталь 304 и 316. Это наиболее распространенные трубы, используемые в трубопроводах для охлажденной воды. Если у вас есть особый случай, пожалуйста, используйте справочный лист, чтобы добавить в свою трубу информацию, или свяжитесь с Джастином по электронной почте [email protected].

Рис. 16: На этом рисунке показан пример информации о трубопроводе, встроенной в калькулятор, вкладка «Ссылки».

Каждый материал трубы и тип трубы в пределах этого материала трубы имеют свои собственные стандартные размеры труб. Например, сталь Schedule 40 не имеет размера трубы 5/8 дюйма. Когда вы меняете материалы и типы труб, пожалуйста, также меняйте размер трубы, чтобы убедиться, что нужный размер трубы доступен в рамках стандарта. Калькулятор выдаст вам ошибку, если вы выберете нестандартный размер трубы в материале и типе трубы.

6.1 ТРУБЫ АБС

АБС означает акрилонитрил-бутадиен-стирол. Этот трубопровод чаще всего используется для дренажных, канализационных и вентиляционных систем и не используется для бытовых систем водоснабжения. Часто можно увидеть эту трубу, служащую стоком для водопроводных систем, и она часто черного цвета. Этот трубопровод легкий и несколько гибкий и подходит для температур от -30 °F до 140 °F. Как и другие пластиковые трубы, АБС не подходит для наружных условий при воздействии солнечных лучей. УФ-лучи разрушают трубопровод из АБС-пластика.

Существует два стандарта, регулирующих трубопроводы из АБС: (1) ASTM D 1527 и ASTM D 2282. пластиковая труба из акрилонитрил-бутадиен-стирола (АБС), SDR-PR. Эти два стандарта определяют размеры и допуски для различных типов труб из АБС.

6.1.1 ASTM D 1527 ПРИЛОЖЕНИЕ 40 И ПРИЛОЖЕНИЕ 80

В спецификации труб указаны толщина и номинальное давление для каждого размера трубы. Трубопровод сортамента 80 имеет более толстые стенки, чем трубопровод сортамента 40, поэтому трубопровод сортамента 80 имеет более высокое номинальное давление, чем трубопровод сортамента 40. Трубопроводы Schedule 40 и Schedule 80 имеют одинаковый наружный диаметр, но отличаются по толщине. Трубопровод сортамента 80 имеет большую толщину, что делает его внутренний диаметр меньше по сравнению с трубопроводом сортамента 40.

Таблица 4: В этой таблице показаны размеры труб из АБС-пластика сортамента 40 в соответствии со стандартом ASTM D 1527.

Трубы обычно имеют одинаковый наружный диаметр, поскольку это позволяет соединять трубы с разными сортаментами. Как видите, трубы сортамента 80 имеют такой же наружный диаметр, как и трубопроводы сортамента 40 для каждого конкретного размера трубы. Однако внутренний диаметр меньше, потому что труба сортамента 80 имеет более толстые стенки.

Таблица 5: В этой таблице показаны размеры труб из АБС-пластика сортамента 80 в соответствии со стандартом ASTM D 1527.

зависимость наружного диаметра трубы от толщины стенки трубы.

Например, SDR 17 для наружного диаметра 1,315 дюйма будет иметь толщину трубы 0,077 дюйма и 0,063 дюйма для SDR 21.

Таблица 6: Тип трубы ABS Размеры трубы SDR 26

Таблица 7: Размеры труб ABS SDR 14

Таблица 8: Размеры труб ABS SDR 13,5

6.1.3 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Номинальное давление для трубопроводов ABS определяется диаметром, толщиной трубы и материалом трубы. Несмотря на то, что труба изготовлена ​​из АБС-пластика, в семействе материалов для труб из АБС-пластика существуют разные классы. Типичные классы труб из АБС включают АБС2112, АБС1316, АБС1210 и АБС1208. ABS 2112 является самым сильным, затем ABS1316, затем ABS1210 и, наконец, ABS1208. Давление разрыва для этих материалов и комбинаций SDR показано ниже.

6.2 ЛАТУННЫЕ ТРУБЫ

Латунные трубы в некоторых случаях одобрены для подачи питьевой воды и были популярны в прошлом, но их заменили материалы, с которыми легче работать и которые обычно служат дольше. Существует два типа латунных труб: (1) обычной прочности и (2) повышенной прочности. Латунь повышенной прочности имеет более толстые стенки, что позволяет этой трубе иметь более высокое допустимое рабочее давление. В таблице ниже показаны размеры латунных труб стандартной и повышенной прочности. Как видите, внутренний диаметр трубы повышенной прочности немного меньше эквивалентного размера трубы обычной прочности. Это связано с увеличенной толщиной трубы.

6.2.1 ОБЫЧНАЯ ПРОЧНОСТЬ

Таблица 9: В этой таблице показаны размеры латунных труб обычной прочности.

6.2.2 УЛУЧШЕННАЯ ПРОЧНОСТЬ

Трубопроводы повышенной прочности обычно не используются в системах бытового водоснабжения, поскольку давление в системах бытового водоснабжения обычно никогда не превышает 300 фунтов на квадратный дюйм, а латунные трубы обычной прочности обладают достаточной прочностью, чтобы выдерживать давление 300 фунтов на квадратный дюйм. В следующих двух таблицах показано максимально допустимое давление как для обычных, так и для особо прочных трубопроводов, поясняющих этот момент. Как видите, максимально допустимое давление уменьшается с повышением температуры.

Таблица 10: В этой таблице показаны размеры латунных труб повышенной прочности.

6.2.3 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Таблица 11: Максимально допустимое давление уменьшается по мере повышения температуры жидкости.

Таблица 12: Латунные трубы повышенной прочности имеют гораздо более высокие максимально допустимые давления, как показано в таблице ниже.

6.3 ТРУБЫ ХПВХ

Хлораты Поливинилхлорид (ХПВХ) представляет собой пластиковый трубопровод, который используется для распределения холодной воды и канализационных, сточных, вентиляционных систем. Главное его преимущество – низкая стоимость и простота установки. Он подходит для холодной воды под давлением (73 F) при давлении до 300 фунтов на квадратный дюйм для труб меньшего диаметра и большей толщины. Однако при более высоких температурах (180 F) номинальное давление падает до 100 фунтов на квадратный дюйм и снижается для более тонких труб и большего диаметра.

ХПВХ немного прочнее ПВХ и может выдерживать более высокие температуры. Однако ХПВХ не может выдерживать такие высокие температуры, как медные трубы. Кроме того, ХПВХ имеет больший коэффициент теплового расширения, чем металлические трубы. Это означает, что вам нужно будет учитывать расширение и сужение трубы для длинных участков трубопровода из ХПВХ.

Существуют два стандарта, определяющие размеры труб из ХПВХ. Этими стандартами являются ASTM F441 и ASTM F442. Первый стандарт предоставляет размеры в формате Schedule, а второй стандарт — в формате SDR.

6.3.1 СТАНДАРТНЫЕ СПЕЦИФИКАЦИИ ASTM F441 ДЛЯ ТРУБ ИЗ ХЛОРИРОВАННОГО ПОЛИВИНИЛХЛОРИДА (ХПВХ), СПЕЦИФИКАЦИИ 40 И 80

Таблица 13: В этой таблице показаны размеры трубопровода из ХПВХ сортамента 40.

Таблица 14: В этой таблице показаны размеры трубопроводов из ХПВХ сортамента 80.

Номинальное давление трубопровода варьируется от 1130 фунтов на квадратный дюйм для трубы сортамента 80, 1/4 дюйма, до 230 фунтов на квадратный дюйм для трубы сортамента 80 12 дюймов и 210 фунтов на квадратный дюйм для трубопровода сортамента 80 24 дюйма. Номинальное давление также колеблется от 780 фунтов на квадратный дюйм для трубопровода Schedule 80 ¼ дюйма до 220 фунтов на квадратный дюйм для 4-дюймового трубопровода Schedule 40 и еще ниже до 120 фунтов на квадратный дюйм для 24-дюймового трубопровода Schedule 40. Как вы можете видеть, номинальное давление (максимально допустимое давление воды) уменьшается по мере увеличения размера трубопровода, а номинальное давление для трубопровода Schedule 80 выше, чем номинальное давление для трубопровода Schedule 40.

Номинальное давление также снижается при повышении температуры воды. Предыдущие значения давления основаны на температуре воды 73 F. Номинальное давление снижается до 20% от номинального давления при температуре воды 200 F. Номинальные значения давления для трубопроводов легко доступны на веб-сайтах производителей труб. Но как проектировщик вы должны понимать, что ХПВХ не подходит для высокотемпературной воды при давлении выше 100 фунтов на квадратный дюйм и даже ниже для больших размеров труб.

6.3.2 СТАНДАРТНЫЕ СПЕЦИФИКАЦИИ ASTM F442 ДЛЯ ТРУБ ИЗ ХЛОРИРОВАННОГО ПОЛИВИНИЛХЛОРИДА (ХПВХ) ПЛАСТИКОВЫЕ, SDR-PR

Подобно трубопроводу из АБС, ХПВХ также может быть оценен в формате SDR. Однако большинство производителей в США не используют этот формат. Таким образом, эти размеры труб не включены в данное руководство и не включены в калькулятор.

6.4 МЕДНЫЕ ТРУБЫ И ТРУБКИ

6.4.1 РАЗНИЦА МЕЖДУ ТРУБОПРОВОДАМИ И ТРУБКАМИ

Трубопровод в основном используется в качестве носителя жидкости и измеряется по внутреннему диаметру (ВД). Таким образом, когда выбрана медная труба номинальным диаметром ½ дюйма, внутренний диаметр составляет примерно ½ дюйма, а внешний диаметр составляет 0,625 дюйма. Трубки в основном используются в конструкционных целях и измеряются по внешнему диаметру (OD). Медная трубка диаметром ½ дюйма имеет внешний диаметр 0,545, а ее внутренний диаметр меньше ½ дюйма. В системах бытового водоснабжения используются медные трубы, а не медные трубы.

6.4.2 ТИПЫ МЕДИ

Существует шесть стандартных типов меди, которые показаны ниже для справки, вам следует выбрать тип, который наиболее точно соответствует ситуации вашего проекта:

6.4.3 МЕДНЫЕ ТРУБЫ ТИПА K

Медь типа K Трубы коммерчески доступны длиной 20 футов, вытянутые или отожженные. Его можно использовать для бытовой воды, противопожарной защиты, топлива, мазута, хладагентов, сжатого воздуха, сжиженного нефтяного газа и вакуума. У него самые толстые стенки из типов L и M. Стенки типа L толще, чем типа M. Эти соотношения справедливы для всех диаметров труб. Наружные диаметры для каждого типа, только внутренние диаметры и толщина стенок различаются для каждого типа.

Этот тип труб чаще всего используется для подземных прокладок или когда возможно повреждение наземной прокладки и требуется более твердый материал.

Таблица 15: Медные трубки типа K Таблица

6.4.4 МЕДНЫЕ ТРУБКИ ТИПА L

Медные трубки типа L доступны в продаже длиной 20 футов, вытянутые или отожженные. Его можно использовать для бытовой воды, противопожарной защиты, топлива, мазута, хладагентов, сжатого воздуха, сжиженного нефтяного газа и вакуума. Он имеет вторые по толщине стенки среди типов K, L и M.

Трубы этого типа чаще всего используются для наземных установок и когда возможное повреждение наземной установки маловероятно.

Таблица 16: Медные трубки типа L Таблица

6.4.5 МЕДНЫЕ ТРУБКИ ТИПА M

Медные трубки типа M доступны в продаже длиной 20 футов, вытянутые или отожженные. Его можно использовать для бытовой воды, противопожарной защиты, топлива, мазута, хладагентов, сжатого воздуха, сжиженного нефтяного газа и вакуума. Он имеет самые тонкие стенки типов K, L и M.

Таблица 17: В этой таблице показаны размеры медных трубок типа M.

6.4.6 МЕДНЫЕ ТРУБКИ ТИПА DWV

Тип DWV: этот тип имеет самые тонкие стенки и используется в дренажных, сливных и вентиляционных системах, где давление незначительно или отсутствует. Этот тип не следует использовать для воды под давлением, поэтому он не включен в калькулятор водопровода для бытовых нужд.

6.4.7 МЕДНАЯ ТРУБКА ДЛЯ МЕДИЦИНСКОГО ГАЗА

Тип

: Этот тип имеет требования к внутренней чистоте, которые соответствуют стандартам для трубопроводов, транспортирующих кислород, азот, закись азота, медицинский сжатый воздух или другие газы, используемые в медицинских учреждениях. Этот тип не следует использовать для воды под давлением, поэтому он не включен в калькулятор водопровода для бытовых нужд.

6.4.8 НОРМАЛЬНОЕ ДАВЛЕНИЕ МЕДНЫХ ТРУБ

Номинальное давление: Номинальное давление медных труб очень подходит для бытовых систем водоснабжения, поскольку давление в здании обычно никогда не превышает 300 фунтов на квадратный дюйм. Давление воды может превышать 300 фунтов на квадратный дюйм в высотных зданиях.

Таблица 18: Тип K — это самая прочная медная труба, поэтому она имеет самое высокое допустимое давление. Хотя трубопроводы типа K обычно используются для подземных бытовых водопроводов, вы также должны использовать этот тип, если у вас давление превышает 150 фунтов на квадратный дюйм и трубы большего диаметра.

Таблица 19: Трубки типа L являются вторым по прочности медным типом. Эта труба обычно используется для труб внутри помещений и там, где давление не превышает 150 фунтов на квадратный дюйм для труб большего диаметра.

Таблица 20: Тип M — самый слабый из трех типов медных труб, и его следует использовать очень осторожно.

6.5 ПЛАСТИКОВЫЕ ТРУБЫ И ТРУБКИ

Основным преимуществом труб из сшитого полиэтилена или РЕХ является пластиковая полиэтиленовая труба или трубка. Этот материал является гибким, что означает, что стоимость установки ниже, чем у других труб. Сшивка представляет собой химическую реакцию, которая связывает одну цепь полиэтиленового полимера с другой. Существует три основных классификации труб PEX: PEX-a, PEX-b и PEX-c. Различные классификации описывают метод сшивки. Каждый метод соответствует ASTM F 876 и ASTM F 877, которые определяют размеры, номинальное давление и номинальные температуры. Однако стоимость каждого типа немного отличается, и гибкость каждого типа различна.

Другая классификация труб PEX заключается в том, есть ли у трубы барьер. Обычно в системах бытового водоснабжения используются трубы PEX безбарьерного типа. Барьер представляет собой ламинированную поверхность, расположенную снаружи трубы, которая ограничивает попадание кислорода в жидкость. Это используется для гидравлических систем и других систем непитьевой воды.

Наконец, PEX нельзя использовать на открытом воздухе, поскольку он не выдерживает УФ-лучей, если только не имеет УФ-покрытия. Конструкторы не любят рисковать жизнью трубы из-за покрытия, поэтому PEX не будет использоваться на открытом воздухе, как и другие пластиковые трубы.

ASTM F 876 — это стандарт, определяющий свойства материала и размеры труб PEX. ASTM F 877 — это стандарт, определяющий требования к характеристикам системы PEX, трубы и фитингов вместе. Трубка PEX обычно изготавливается в соответствии с SDR-9. Размеры PEX SDR-9 показаны в таблице ниже. Способ изготовления не имеет значения для размеров, так как PEX-a, b, c изготавливаются с одинаковыми размерами.

Таблица 21: В этой таблице показаны размеры трубопровода PEX SDR-9.

Трубы PEX используются только для распределительных труб меньшего размера, до 1 дюйма, но некоторые производители поставляют трубы диаметром до 2 дюймов.

6.5.1 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Трубки PEX обычно имеют максимально допустимое давление воды 160 фунтов на квадратный дюйм при 73 F, 100 фунтов на квадратный дюйм при 180 F и 80 фунтов на квадратный дюйм при 200 F. используется инженерами-строителями в качестве подземного магистрального трубопровода. Эта труба обычно не используется инженерами-механиками для прокладки бытовых водопроводов. Этот трубопровод подходит для подземных более крупных труб из-за его очень долгого срока службы. Трубопровод рассчитан на срок службы более 100 лет. Труба очень прочная и долговечная, поэтому она также может выдерживать нагрузки от давления под дорогами, а также любые возможные повреждения при транспортировке и монтаже. Ковкий чугун прочнее труб из углеродистой стали, а также с ним легче работать, отсюда и название «ковкий».

Ковкий чугун — это железо, поэтому оно подвержено коррозии. Футеровка обычно используется для замедления коррозии, но это увеличивает стоимость трубопровода. Ковкий чугун относительно дороже, чем его пластиковые аналоги.

Ковкий чугун имеет разные классы давления. Эти классы определяют допустимое давление воды. Эти классы включают 350 фунтов на квадратный дюйм, 300 фунтов на квадратный дюйм, 250 фунтов на квадратный дюйм, 200 фунтов на квадратный дюйм и 150 фунтов на квадратный дюйм. Наружные диаметры для каждого из классов одинаковы, но внутренние диаметры корректируются по мере изменения толщины для каждого класса труб. Более высокие классы труб имеют увеличенную толщину и меньший внутренний диаметр.

Размеры для этих классов труб показаны в калькуляторе бытовой воды.

6.7 ТРУБОПРОВОДЫ ИЗ ОЦИНКОВАННОЙ СТАЛИ

Трубопроводы из оцинкованной стали в некоторых случаях одобрены для подачи питьевой воды, но с ними трудно работать, и они подвержены ржавчине, что может привести к утечкам, снижению давления и уменьшению расхода.

Таблица 22: В этой таблице показаны размеры труб из оцинкованной стали сортамента 40.

Таблица 23: В этой таблице показаны размеры труб из оцинкованной стали сортамента 80.

6.7.1 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Номинальное давление для труб из оцинкованной стали варьируется в зависимости от размера трубы и сортамента. Более толстые графики имеют более высокие номинальные значения давления, как и трубы меньшего размера. Максимально допустимое давление колеблется от 2000 фунтов на квадратный дюйм для небольших труб до 200 фунтов на квадратный дюйм для больших труб и более низких графиков. Номинальные значения давления подходят для температур от 0 до 300 F.

6.8 ПОЛИЭТИЛЕНОВЫЕ И ПОЛИПРОПИЛЕНОВЫЕ ПЛАСТМАССОВЫЕ ТРУБЫ И ТРУБЫ

Полиэтилен и полипропилен являются видами термопластичных материалов. Эти материалы не так часто используются для бытовых систем водоснабжения. Эти материалы обычно используются для жидкостей, химически несовместимых с металлическими трубами. Кроме того, эти материалы можно использовать, когда существует опасность коррозии, поскольку пластиковые трубы не подвержены коррозии. Пластиковые трубы также используются, потому что они намного дешевле и проще в работе, чем металлические трубы.

Однако эти пластмассы не так долговечны, как их металлические аналоги, и плохо переносят воздействие УФ-излучения, если на пластике нет УФ-покрытия. Некоторые полиэтиленовые трубы могут быть изготовлены со встроенной защитой от УФ-излучения. Кроме того, пластиковые трубы более резко расширяются/сжимаются при изменении температуры, а также имеют гораздо более низкое номинальное давление, чем металлические трубы, особенно при высоких температурах.

Трубы из полиэтилена (ПЭ) и полипропилена (ПП) могут иметь размеры от ½ до 65 дюймов, но калькулятор включает только трубы меньшего размера, поскольку они наиболее распространены для бытовых систем водоснабжения.

Существуют различные типы материалов из полиэтилена и полипропилена. Эти различные типы обычно имеют четырехзначный код материала. Первые две цифры классифицируют ячейку, определяющую плотность материала, предел прочности при растяжении, сопротивление медленному росту трещин и многое другое. Вторые две цифры определяют рекомендуемую стандартную категорию гидростатического расчетного напряжения. Это основа, используемая для определения длительной прочности трубы.

Применимые стандарты для полиэтиленовых и полипропиленовых труб: (1) ASTM D 2239, (2) AWWA C901 и ASTM D 2737. ASTM D 2239 называется Стандартными техническими условиями для полиэтиленовых (PE) пластиковых труб (SIDR-PR) на основе контролируемого внутреннего диаметра. AWWA C901 называется Полиэтиленовые (ПЭ) напорные трубы и трубки диаметром от ½ до 3 дюймов для водоснабжения. AWWA расшифровывается как Американская ассоциация водопроводных сооружений. ASTM D 2737 носит название «Стандартная спецификация для полиэтиленовых (ПЭ) пластиковых трубок». ASTM F 2389 носит название Стандартных технических условий для систем трубопроводов из полипропилена (ПП), рассчитанных на номинальное давление.

6.8.1 РАЗМЕРЫ ТРУБ

Размеры этих пластиковых труб можно выразить двумя способами: (1) SIDR и (2) SDR. SDR или стандартное соотношение диаметров ранее обсуждалось для трубопроводов из АБС и ХПВХ. SIDR означает стандартное отношение внутреннего диаметра, то есть отношение внутреннего диаметра к толщине трубы. SIDR используется для труб меньшего размера и для специального метода соединения, в котором используются вставные фитинги. Таким образом, внешний диаметр может быть разным, но трубы можно соединять, если их внутренние диаметры одинаковы.

Таблица 24: В этой таблице показаны размеры пластиковых труб SIDR7. Меньшее число указывает на большую толщину трубы.

Таблица 25: В этой таблице показаны размеры пластиковых труб SIDR9. Большее число указывает на меньшую толщину трубы. Как видите, внутренний диаметр такой же, как у SIDR7, но толщина меньше.

Второй метод, которым можно показать размеры пластиковых труб, — это метод SDR или DR. В этом методе внешние диаметры одинаковы, а внутренние диаметры различаются.

Таблица 26: В этой таблице показаны размеры пластиковой трубы DR7.

Таблица 27: В этой таблице показаны размеры пластиковой трубы DR9.

Калькулятор также имеет следующие типы пластиковых труб: DR11, DR13,5, SIDR11,5, SIDR15 и SIDR19. Калькулятор включает только меньшие размеры труб для этих пластиков, потому что это размеры, которые наиболее распространены для бытовых систем водоснабжения.

6.8.2 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Номинальное давление для пластиковых труб намного ниже, чем для металлических. Номинальное давление варьируется от 160 фунтов на квадратный дюйм до 63 фунтов на квадратный дюйм для различных типов труб. Кроме того, эти номинальные значения давления предназначены только для 73 F, и номинальные значения давления будут снижаться по мере повышения температуры.

Таблица 28: Максимально допустимое давление для пластиковых труб

В рамках общих категорий труб из полиэтилена и полипропилена существуют различные типы материалов, и каждый тип вспомогательного материала будет иметь несколько разные максимально допустимые давления. Поэтому обязательно используйте эти номинальные значения давления только в качестве ориентира и уточняйте у производителя труб точные номинальные значения давления в зависимости от температуры трубы, размера трубы, типа трубы и типа подматериала.

6.9 ПОЛИВИНИЛХЛОРИДНЫЕ (ПВХ) ТРУБЫ

Трубы из ПВХ обычно используются для дренажных, канализационных и вентиляционных систем, а также ирригационных систем. Трубы из ПВХ могут подвергаться воздействию ультрафиолетовых лучей, в отличие от большинства других пластиковых труб. Этот трубопровод дешевле, легче и проще в соединении по сравнению с металлическими трубопроводами.

Применимыми стандартами являются (1) ASTM D 1785 и (2) ASTM D 2241. ASTM D 1785 озаглавлен «Стандартные технические условия для поливинилхлоридных (ПВХ) пластиковых труб, графики 40, 80 и 120. ASTM D 2241 озаглавлен «Стандарт». Технические условия на трубы из поливинилхлорида (ПВХ) с номинальным давлением (серия SDR). Эти стандарты регулируют размеры, показанные в следующем разделе.

Существуют различные типы труб из ПВХ: ПВХ 1120, 1220, 2120, 2116, 2112 и 2110. Эти различные типы ПВХ имеют немного разные свойства материала, такие как плотность, прочность, медленное распространение трещин и т. д. Каждый тип подматериала будут иметь немного разные номинальные значения давления, но размеры будут одинаковыми для каждого типа подматериала.

6.9.1 РАЗМЕРЫ ТРУБ

Размеры этих труб из ПВХ можно выразить двумя способами: (1) SDR и (2) Schedule.

Основными типами SDR являются SDR 17, 21, 26 и 32,5. Более низкие значения SDR имеют большую толщину и большее номинальное давление.

Таблица 29: В этой таблице показаны размеры труб из ПВХ SDR 17.

Таблица 30: В этой таблице показаны размеры труб из ПВХ SDR 21. Трубопровод SDR 21 имеет меньший внутренний диаметр

Калькулятор также включает SDR 26 и SDR 32,5. Двумя основными типами расписания являются Schedule 40 и Schedule 80. Также доступны трубопроводы Schedule 10 и 120, но они менее распространены и не включены в калькулятор.

Таблица 31: В этой таблице показаны размеры труб из ПВХ сортамента 40.

Таблица 32: В этой таблице показаны размеры труб из ПВХ сортамента 80.

6.9.2 НОМИНАЛЬНЫЕ ДАВЛЕНИЯ

Различные типы подматериалов из ПВХ и SDR имеют номинальное давление от 50 до 315 фунтов на квадратный дюйм. Более низкие SDR имеют более высокие номинальные значения давления, а более высокие SDR имеют более низкие номинальные значения давления. Трубопровод сортамента 40 имеет диапазон давления от 810 до 60 фунтов на кв. дюйм, в зависимости от типа подматериала из ПВХ и размера трубы. Меньшие размеры труб имеют большее номинальное давление. Трубопровод сортамента 80 имеет диапазон давления от 1230 до 60 фунтов на кв. дюйм, в зависимости от типа подматериала из ПВХ и размера трубы.

При повышении температуры номинальное давление также уменьшается. Номинальное давление снижается почти на 22 % при повышении температуры с 73 F до 140 F. В общей категории материалов для труб из ПВХ существуют различные типы подматериалов, и каждый тип подматериала будет иметь несколько разные максимально допустимые давления. Поэтому обязательно используйте эти номинальные значения давления только в качестве ориентира и уточняйте у производителя труб точные номинальные значения давления в зависимости от температуры трубы, размера трубы, типа трубы и типа подматериала.

6.10 ТРУБЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Трубы из нержавеющей стали не часто используются для бытовых систем водоснабжения из-за их стоимости. Нержавеющая сталь подходит для условий, где требуется коррозионная стойкость. Хотя название «нержавейка» подразумевает, что труба не подвержена коррозии, это означает лишь то, что труба более устойчива, чем другие металлы. Ключом к его устойчивости к коррозии является хром. Нержавеющая сталь — это стальной сплав, содержащий не менее 10,5% хрома. Сплав стали представляет собой комбинацию железа и другого элемента, в данном случае хрома.

Существует два основных типа трубопроводов из нержавеющей стали: нержавеющая сталь 304 и 316. Разница между 304 и 316 заключается в химическом составе. 304-нержавеющая сталь содержит железо и (10,5%) хром. 316-нержавеющая сталь содержит железо, (10,5%) хром и (2-3%) молибден.

Для нержавеющих сталей добавлено еще одно отличие. Нержавеющая сталь будет иметь другие элементы, кроме железа и хрома. Например, это типичный состав 304-нержавеющей стали.

Таблица 33: Процентный состав типичной нержавеющей стали 304.

Нержавеющую сталь можно отличить по букве «L» в конце ее номера. Это указывает на то, что нержавеющая сталь имеет процентное содержание углерода менее 0,04%. Этот низкий уровень углерода увеличивает коррозионную стойкость металлов. Нержавеющая сталь 304 или 316 с большей вероятностью подвержена коррозии в местах сварки, но 304L или 316L будут иметь большую коррозионную стойкость в местах сварки.

Таким образом, существует четыре основных типа труб из нержавеющей стали: (1) 304, (2) 304L, (3) 316 и (4) 316L. Эти материалы отлично подходят для мест, где коррозия является проблемой.

6.10.1 РАЗМЕРЫ ТРУБ

Размеры труб одинаковы для нержавеющей стали 304 и 316. Размеры труб изменяются только в зависимости от размеров труб и спецификаций. ASTM A312 — это Стандартная спецификация для бесшовных, сварных и сильно холоднодеформированных труб из аустенитной нержавеющей стали. В этой спецификации указаны наружные диаметры и толщины, необходимые для соответствия различным графикам: 10S, 40S и 80S. Schedule 10S — самая тонкая труба, а 80S — самая толстая труба. Внешние диаметры одинаковы для всех графиков, но толщина варьируется. Постоянные наружные диаметры позволяют соединять трубы разного сечения друг с другом.

Таблица 34: В этой таблице показаны размеры трубопроводов из нержавеющей стали сортамента 10s

Таблица 35: В этой таблице показаны размеры трубопроводов из нержавеющей стали сортамента 40s.

Таблица 36: В этой таблице показаны размеры трубопроводов из нержавеющей стали сортамента 80s.

6.10.2 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

Трубы из нержавеющей стали имеют номинальное давление, которое варьируется в зависимости от типа, размера трубы и спецификации. Более толстые графики имеют более высокие номинальные значения давления, как и трубы меньшего размера.
