Виды срубов для постройки дома, угловые соединения

Дома из натурального бревна сегодня снова занимают свое место среди надежных и стильных строений. Если еще не так давно все предпочитали строения только из современных материалов, то в последние годы снова популярным становится единение с природой. А что может быть лучше в данном случае, чем строительство собственного дома из древесины. Дома различаются не только по размерам и по форме, но и по типу соединения углов. Именно в последнем случае можно каждому отдельному зданию придать индивидуальность и оригинальность. Виды срубов разнообразны, можно выбрать для себя подходящий вариант.

Дом из сруба пользуется огромной популярностью, так как это экологическое жилье.

Современный сруб для постройки дома может быть такого вида:

1. Четверик – это здание, выполненное в классической четырехугольной форме, часто такими делаются не только жилые дома, но и бани.
2. Восьмерик – строение, построенное в виде восьмиугольника, грани которого обычно равные. Это просторное и красивое жилище, которое легко можно поставить своими руками.
3. Шестерик, т.е. шестиугольный дом.
4. Пятистенок – дом, который имеет пять граней.
5. Городня – строение, выполненное по особой технологии. Делается двойная стена, которая заполняется грунтом либо камнями, гравием.
6. Повалуша – большой сруб, выполненный в виде привлекательной башни.

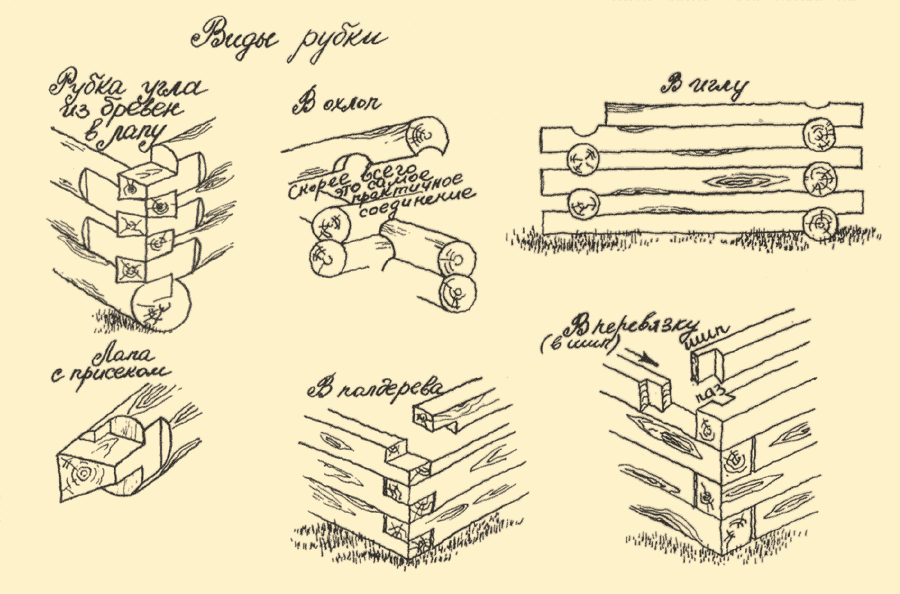

Классификация срубов по виду угловых соединений

Обло – это разновидность соединений, когда делается не только полукруглая чаша по верхней стороне бревна, но и выборка по всей его длине. Требуется постоянная подгонка материала, однако результат получается качественным. Дом будет долговечным, устойчивым к сильным ветрам и осадкам.

Типы угловых “в охлоп”.

Охлоп, или сибирская чаша, предполагает наличие вырубки в виде чаши только с одной стороны, при этом выборка дерева осуществляется только снизу, т.е. бревна просто укладываются одно на другое. Такой вариант требователен к качеству древесины, да и сама работа трудоемкая, поскольку все чаши надо тщательно подогнать, в противном случае при строительстве бревна просто будут растрескиваться, а это приведет к ухудшению характеристик стены.

Вид в чашу является одним из самых распространенных и простых, он используется при строительстве частных домов, бань, хозяйственных построек. В бревне выполняется вырубка продольного паза и чаши. Форма чаши не совсем круглая, посередине устраивается небольшой выступ скругленной формы. Чаша может быть направлена вверх либо вниз, но в первом случае строение будет лучше защищено от непогоды.

В охлоп (с присеком) – это разновидность рубки, которая имеет присек, т.е. внутри находится не выбранная при рубке четверть. Чаша бревна может быть ориентирована вверх либо вниз, с противоположной от нее стороны надо сделать выемку, по внутреннему углу – присек. Дом будет отличаться хорошей устойчивостью к продуванию, он замечательно сохранит тепло даже в суровые зимы.

Вернуться к оглавлению

Шлифовка сруба: особенности.
Как сделать своими руками направляющую шину для циркулярной?
Стол для циркулярки своими руками с чертежами. Подробнее>>

Канадская рубка

Канадская и русская рубка.

Канадский тип соединения отличается от остальных. Он более сложен, шип делается внутри чаши, необходимо обеспечить наличие паза. На бревне по верхней части делается затес, который повторяет линии нижней чаши. В итоге получается прочное и теплое строение, которое отличается высоким уровнем герметичности, защиты от непогоды. Хорошо такое строение будет вести себя при усадках. Канадская рубка сегодня считается и простой, и сложной одновременно. При выполнении надо соблюдать целый ряд технологических особенностей, без которых качества просто не получить.

В седло – это простой вид канадской рубки, который предполагает вырубку только паза. Шип в чаше в данном случае не нужен, в верхней части каждого бревна уже не делается паз для этого шипа. Вариант очень простой, доступный любому, позволяет обеспечить качественную кладку стен, но повышенное внимание надо уделять качеству строительного материала.

Вернуться к оглавлению

Норвежская рубка

Норвежская рубка домов сильно напоминает канадскую, но есть и свои особенности. Касается это лафета, из которого и делается дом. Обычная канадская кладка подразумевает использование простого круглого бревна, а лафет для норвежского типа представляет собой обработанное овальное бревно. При обработке оно спиливается с двух сторон, чтобы придать необходимую форму. Замок похож на канадский, но в остальном установка сильно различается.

Внешний вид дома становится более привлекательным, а помещения – больше и светлее.

При обрезке сторон получается красивый и индивидуальный рисунок. Такие строения сегодня часто используются наряду с домами из бруса, но внешний вид их более колоритный, хотя работа по сборке и сложнее.

Вернуться к оглавлению

Шведская рубка

Схема шведской рубки.

Шведская рубка – это вид соединения, который отличается высоким уровнем привлекательности. Такой сруб получается красивым, прочным, долговечным, пользуется сегодня большой популярностью. Края бревен при этом отличаются привлекательной шестигранной формой. Замок получается в виде трапеции, что обеспечивает большую надежность. Процесс трудоемкий, для каждого бревна требуется тщательная обработка. Место перехода паза в плоскость должно быть аккуратным и одинаковым, недопустимо выступание отдельных частей на поверхность.

Длина выноса также важна, если ее не соблюдать, то часть бревна может при эксплуатации просто отколоться, а это приведет к весьма плачевным результатам. Размер такого выноса согласно правилам должен составлять от 1,4 диаметра, если считать от середины вырубленной чаши до торца.

Вернуться к оглавлению

Рубка без остатка

Т-образное соединение бруса.

Рубка без остатка – это экономичный тип срубов домов, здесь почти не остается отходов. Помещения внутри дома остаются более просторными и светлыми, углы – прямыми. Но есть тут и один минус, к которому необходимо отнести меньшую прочность соединения, большую продуваемость. Все это требует для дома дополнительной облицовки, чтобы защитить его от осадков, ветров, потерь тепла.

Сегодня применяются 2 способа соединения:

1. Прямая лапа, когда сначала на концах выполняется прямоугольник, после которого делается сверху прямой шип, а снизу – паз для него.
2. Косая лапа, или ласточкин хвост, – это довольно сложный метод соединения для дома, заключается он в том, что бревна вырубаются под косым углом, для каждого отдельного элемента важно соблюдать ровные формы, в противном случае прочного крепления не получится.

Сегодня применяются различные типы срубов, касается это не только внешнего вида, но и методов соединения углов. Строения могут принимать разную форму. Это не только традиционные четырехугольные дома и бани, но и шестиугольные, пятиугольные, восьмиугольные, в виде высоких башен. Угловые соединения отличаются большим многообразием, различен и внешний вид вырубок, расход материала. Подбирать метод соединения бревен надо с учетом условий эксплуатации, площади будущего строения и прочих факторов.

Способы соединения бруса и бревен

Содержание

• 1 Сруб из бревна
• 2 Видео – угловые соединения в доме из бруса
• 3 Соединение бревен «в чашу» и «в охлоп»
• 4 Соединение бревенчатого сруба «в охряп»
• 5 Соединение бревенчатого сруба «в лапу» и «ласточкин хвост»
• 6 Сруб из бруса
• 7 Соединение сруба из бруса «в обло»
• 8 Видео – сращивание бруса по длине
• 9 Видео – соединение бруса в Обло
• 10 Соединение сруба из бруса «в лапу»
• 11 Соединение «ласточкин хвост»
• 12 Видео – соединение бревен ласточкин хвост

Рассмотрим основные способы соединения бруса и бревен

Постройка деревянной бани начинается со сруба. Многие не решаются возводить сруб самостоятельно, не зная, как выполнить соединение бревен. Вопреки сложившемуся мнению, это не сложно, главное – правильно выбрать способ соединения. Возведение бревенчатого и брускового сруба имеет свои особенности, и виды соединения дерева у них разные.

Сруб из бревна

Технология бревенчатых срубов отработана и проверена веками, причем особенности постройки срубов из бревна напрямую зависят от местности, где их возводили. По внешнему виду готового сруба типы соединений можно разделить на две группы: с остатком – с выступающими по углам торцами бревен, и без остатка – с ровными углами без выступов бревен. Баня, построенная по первому способу, продуваться будет значительно меньше, да и простоит дольше. Зато второй способ экономичнее, ведь бревна нужны на полметра короче.

Видео – угловые соединения в доме из бруса

Соединение бревен «в чашу» и «в охлоп»

Традиционный старорусский способ рубки бревна. Смысл его в том, что в месте стыковки верху каждого бревна вырубается углубление по форме поперечного бревна – чаша. Иначе ее еще называют «обло», и рубить ее лучше по месту, чтобы обеспечить максимальное прилегание бревен. Существует несколько разновидностей рубки «в чашу».

Схема соединения в в чашу и вохлоп

Способ в полдерева в целом похож на рубку «в чашу», но отличается тем, что в верхней части бревна делают продольный укладочный паз, в который при стыковке бревен закладывают конопатку – мох или льняную паклю. Для большей прочности используют нагеля – деревянные шпонки, предназначенные для соединения верхнего и нижнего бревна.

Соединение в виде заоваленного гребня – северный вариант сборки сруба, он отличается повышенной ветроустойчивостью. Его особенность – гребень овальной формы, предназначенный для соединения бревен.

Наиболее прочный способ стыковки бревен – «в курдюк», при таком виде сборки, кроме специального гребня, используется еще и выступ на дне чаши, по продольной оси бревна. Такое соединение отличается повышенной прочностью, но требует особого мастерства.

Помимо исконно русских видов соединения часто применяют и технологии северных стран с суровым климатом. Например, «канадская рубка» или «норвежская чашка» – они отличаются самозаклинивающейся при осадке бани системой рубки, представленной на рисунке.

Основные типы соединений бревен в Русскую, Канадскую чашу + Технологии замковых соединений

Сибирские мастера применяли соединение бревен «в охлоп», при которой чашка вырубается не в верхней части, а снизу бревна.

Соединение бревенчатого сруба «в охряп»

Переходный вариант рубки называется «в охряп». Бревна соединяют не с помощью чаши, вырубаемой в одном из бревен, а с помощью прямых выемок сверху и снизу каждого бревна, но торцы бревен при этом выходят за пределы стыковки.

Соединение бревенчатого сруба «в лапу» и «ласточкин хвост»

Для того, чтобы получить ровные углы без выступающих концов бревен, используется соединение «в лапу». Для упрочнения конструкции и прочного зацепления на торцах бревен вырубаются прямоугольные шипы и гнезда – так называемый присек. Для лучшей защиты от ветра плоскости наклоняют встречно, и получается способ соединения «ласточкин хвост». Срубы, сделанные по технологии «без остатка» чаще встречаются в регионах с теплым климатом и недостатком строительного бревна. Их выполнение требует большой точности, но значительно экономит материал.

Угловое соединение бревен без остатка

Сруб из бруса

Брусковые срубы имеют более аккуратный вид, они проще в сборке, но менее теплые. Соединение бруса может быть как угловое, так и продольное – при недостаточной длине бруса. Угловое брусовое соединение, как и в случае с бревенчатым срубом, можно выполнить несколькими способами.

Соединение сруба из бруса «в обло»

Этот способ соединения выполняют с помощью замочных пазов, одно-, двух- и четырехсторонних. В первом варианте в верхней части каждого бруска выбирается паз строго по ширине бруса. Двухсторонний замок предусматривает выборку двух пазов – сверху и снизу, ровно на 1/4 сечения бруса. Четырехсторонний замок предполагает уже четыре паза – с каждой стороны бруска. Сборка сруба из профилированного бруса облегчается его точными размерами и выполняется довольно быстро.

Видео – сращивание бруса по длине

Видео – соединение бруса в Обло

Соединение сруба из бруса «в лапу»

При соединении бруса «в лапу » также существует несколько вариантов. Самый простой из них – встык, при этом брус закрепляется металлическими пластинами или скобами. Этот вариант довольно холодный, не обладает повышенной прочностью, он для бани не годится. Соединение «на шпонках» предусматривает сборку сруба при помощи деревянных штырей. Их делают из твердых пород дерева, благодаря этому обеспечивается прочно сцепление венцов сруба. Наибольшая прочность получается, когда вкладыши делают косыми, но их выполнение более сложное Самый теплый и прочный вариант – соединение брусков в коренной шип: когда в нижнем бруске делается продольный выступ – шип, а в верхнем – паз соответствующего сечения. Во время монтажа между шипом и пазом необходимо закладывать льно–джутовое полотно. По углам каждый венец укрепляют деревянным нагелем.

Соединение «ласточкин хвост»

Выполняется по аналогии с бревенчатым срубом: на концах брусков делают трапецевидный шип, а в смежных брусьях выбирают паз ответной формы, обеспечивающий хорошее прилегание. Прочность такого сруба вполне достаточна для строительства бани, но теплоизоляционные свойства несколько ниже, чем у бревенчатого.

Какой выбрать способ соединения – зависит от ваших возможностей и желания, а также от того, в каком регионе и при каком климате будет эксплуатироваться баня, планируется ли ее утеплять. В целом, необходимо руководствоваться не экономией материалов и времени, а вопросами прочности и долговечности. И тогда ваша баня будет дарить вам легкий пар и хороший настрой долгие годы.

Советуем почитать про нижнюю обвязку каркасного дома.

Видео – соединение бревен ласточкин хвост

Различные стили углов бревенчатой ​​хижины, которые вы можете выбрать

Многие потенциальные владельцы бревенчатых хижин не понимают, что существует несколько способов создать внешние углы, чтобы сделать их более привлекательными. Рассмотрите различные стили углов бревенчатой ​​хижины, прежде чем завершить планы и начать строительство, чтобы выбрать стиль, который будет радовать глаз.

Угловые системы Rustic придают аутентичный вид бревенчатой ​​хижине и бревенчатому дому, добавляя завершающий штрих любому зданию. Наша команда поможет вам выбрать стиль углов, совместимый со стилем и профилем бревенчатого сайдинга, который вы планируете использовать. Все наши угловые стили бревенчатых домиков доступны с гладкой и отесанной вручную поверхностью, чтобы соответствовать вашему выбору бревенчатого сайдинга. Четыре варианта

• Углы для сайдинга D-типа встык
• Двойные углы сайдинга D-типа встык
• Вертикальные углы бревенчатого сайдинга
• Углы с седловидным вырезом

Рассмотрим различные стили угловой бревенчатой ​​хижины в более подробно с фотографиями, которые помогут вам в выборе. Если вам нужна помощь в выборе стиля углов, поговорите с одним из наших специалистов по бревенчатым домам по телефону (800) 818-9971.

Углы сайдинга D-Style для монтажа встык

Метод углов «стык-и-проход» — это простой способ построения углов без каких-либо надрезов. Это верный способ для начинающих с небольшими знаниями в области деревообработки, чтобы сделать внешние углы профессионально выглядящими. Вот преимущества этого варианта:

• Минимальное обслуживание и простота строительства
• Минимальное количество необходимых столярных навыков
• Самый популярный и простой в освоении метод
• Недорогой по сравнению с другими методами и быстрый в установке
• Углы надежно скреплены штифтами
• Может использоваться с бревнами любой формы – круглыми, квадратными, D-образными, обтесанными вручную и т. д. n-pass такой же деревенский и реалистичный для любой бревенчатой ​​хижины или дома.

  Двойной D-образный угловой сайдинг встык



  Двойной D-образный угловой сайдинг похож на D-образный, за исключением того, что бревна закруглены с обеих сторон углов. Мы производим оба стиля, чтобы предоставить нашим клиентам выбор традиционных углов. Оба стиля достаточно прочны и долговечны, чтобы служить не одному поколению. Бревенчатый сайдинг обоих стилей доступен в размерах 6 и 8 дюймов. Как и одиночные D-style, они не сложны в установке и выглядят превосходно в деревенском стиле. ты будешь лучше понять , как работают эти две угловые системы, посмотрев два видео на этой странице. Сосна и кедр обычно используются для сайдинга и угловых систем, в то время как другие породы дерева могут быть использованы с большими затратами.

  Вертикальные углы для бревенчатого сайдинга Look Natural



  Наш третий вариант называется вертикальными углами для бревенчатого сайдинга, и его также легко установить с помощью основных инструментов и минимального опыта работы с деревом. Вертикальные углы доступны для половинного и четвертного бревенчатого сайдинга, чтобы соответствовать размеру вашего бревенчатого сайдинга. Мы фрезеруем и храним эти размеры:

  • Диаметр 6 дюймов
  • Диаметр 8 дюймов
  • Длина 8 футов
  • Длина 10 футов
  • Длина 12 футов
  • Длина 16 футов (только сосна)

  90 015



  Посмотрите это видео по установке, чтобы увидеть, как выглядят журналы как и как они крепятся на углы. Распилите доски по длине и используйте три 8-дюймовых шурупа на каждые 8 ​​футов вертикальных углов и больше шурупов, если доски длиннее. Это будет надежно удерживать их на протяжении всего срока службы салона.

  Углы седловой выемки



  Углы Saddle-Notch обеспечивают безошибочный вид полного бревна и доступны для всех профилей сайдинга. Это традиционный стиль, при котором два бревна надежно соединяются вместе, образуя прочный угол. При правильной обрезке угловые пазы сруба образуют воздухонепроницаемое уплотнение, которое предотвращает:

  • Утечки теплого и холодного воздуха
  • Проникновение жуков и вредителей
  • Влага и непогода

  Мы облегчаем вам задачу, предварительно резка бревен и врубок в нашем деревообрабатывающем цехе. Узнайте больше об этом удивительном способе защитить углы бревенчатой ​​хижины, посмотрев здесь.

  Несколько слов о качестве наших бревенчатых изделий

  Давайте остановимся на мгновение и посмотрим, почему вы должны использовать только самые качественные бревенчатые и угловые системы для своей хижины или дома. Мы соответствуем или превосходим отраслевые стандарты качества всех наших изделий из дерева, поэтому вы:

  • Получите древесину, правильно высушенную и стабильную
  • Получите сайдинг идеальных размеров без каких-либо дефектов
  •  Вы будете спокойны, зная, что они прочные
  • Можно идеально установить угловые системы, потому что они фрезерованы таким образом

  Чтобы узнать, почему так много людей строят бревенчатые дома, нажмите здесь.



  Разместите заказ онлайн, чтобы получить качественную продукцию по выгодным ценам

  Магазин WoodWorkers производит и продает полную линейку изделий из дерева для бревенчатых домов. Вы можете увидеть на нашем сайте, что мы помним о наших клиентах при создании и производстве компонентов сруба. Они сделаны для более быстрой и простой установки, чем полные журналы. Мы предлагаем товары для экстерьера и интерьера, чтобы придать вашему дому аутентичный и деревенский вид.

  • Бревенчатый сайдинг
  • Угловые системы
  • Настил и настил
  • Обшивка панелями
  • Перила и лестницы
  • Отделка и молдинги
  • Двери, балки и Кожухи
  • Материалы для отделки и заделки

  Поговорите с одним из наших журналов специалистам салона по телефону (800) 818-9971 по любым вопросам, помощи и заказу ваших материалов.

  Столярные изделия из бревен — веб-сайт Woodlandia

  В этой статье описываются популярные системы угловых соединений, используемые в бревенчатых домах

  Существует много типов угловых систем, используемых для соединения стен бревенчатых домов. Основные требования к любой угловой столярке: обеспечить конструктивную целостность конструкции цельного бревенчатого дома, не допускать проникновения воздуха и соответствовать вкусу будущего владельца дома. Наиболее популярны: седловидная насечка, скандинавская насечка, ласточкин хвост.

  ---

  Седлообразные насечки



  Седловидные насечки — это не просто определенный тип насечек, это семейство насечек. Вырезы этого семейства могут отличаться по форме и внешнему виду.



  В Северной Америке очень популярен седельный вырез с компрессионной посадкой . Выемка с компрессионной посадкой попала в Северную Америку из Скандинавии через Канаду благодаря переизобретению древней норвежской техники строительства бревен Дель Радомске, канадским строителем бревенчатых домов, изобретателем, учителем и писателем. И сейчас насечка очень популярна среди строителей бревенчатых домов других регионов мира. Выемка с компрессионной посадкой, иногда называемая , термоусадочная  , предназначен для того, чтобы становиться более плотным по мере того, как бревна оседают и сжимаются. Эта насечка обычно используется в бревенчатых домах ручной работы и сочетается с бесщелевым (полным разметочным) методом продольного соединения бревен. Седельный паз с компрессионной посадкой редко используется компаниями, использующими фрезерованные бревна, поскольку машины, способные производить такой паз, очень дороги. Бревна усаживаются в основном в диаметре, поэтому правильно выполненная усадочная выемка должна предотвращать появление зазоров, так как каждое бревно должно с течением времени приближаться к бревну из-за усадки и сжатия. Однако это не всегда так, в некоторых случаях через несколько лет безщелевые бревенчатые стены с канадскими насечками в углах необходимо расщеплять, так как через пару лет могут появиться щели. Для предотвращения пропусков в насечках многие мастера-ремесленники используют метод надписей. В первые пару лет срубы, построенные таким методом, будут иметь небольшие (1/4 дюйма) зазоры между бревнами (проникновение воздуха предотвращается изоляцией), однако через 1-3 года все зазоры закроются, и сруб станет плотным и красивым.      Скандинавская насечка (также известная как Норвежская насечка) — одна из самых трудоемких (сложных), эффектных и красиво выглядящих насечек. бревна с круглым профилем. Подобно седельной выемке с компрессионной посадкой, норвежская выемка относится к типу выемок «термоусадка». Небольшое количество североамериканских мастеров практикует эту выемку, обычно они предпочитают седельную выемку для компрессионной посадки, описанную выше, однако в Норвегии , Финляндия и Россия, эта ступенька является выбором номер один для дорогих бревенчатых домов.0003   Другой тип седельных насечек – это Круглый вырез , также известный как седельный выступ . Круглая выемка делается простым вырезанием точного контура бревна внизу в нижней части бревна, идущего над ним. В России и других европейских странах этот вырез очень популярен. Круглая выемка (или ее вариации ) используется как ручными мастерами, так и при строительстве сборных домов, поскольку выемку легко сделать на станке или токарном станке. Недостатком этой выемки является то, что иногда она может не оставаться герметичной после усадки . Даже если бревна высушены в печи, они все равно будут давать усадку, и бревенчатый дом необходимо будет зачеканить. Таким образом, в течение 2-5 лет после того, как дом был построен, устоялся и бревна достигли равновесия, владельцу дома может потребоваться рассмотреть вопрос о проведении второй герметизации или долбления . Метод Overscribe также применим к круглой выемке, и многие строители бревенчатых домов используют этот метод, чтобы устранить недостатки выемки. Компании, использующие фрезерованные бревна с профилями шпунт-паз, обычно не используют принцип надреза.   Ласточкин хвост

  Паз «ласточкин хвост» популярен среди мастеров-ремесленников, а также производителей деревянных домов из бруса. С выемкой «ласточкин хвост» можно использовать расщепленные или безщелевые продольные столярные изделия, бревна квадратного или круглого профиля. Функционально столярные изделия Dovetail Corner Notch превосходно подходят для строительства дома. Каждый конец бревна сначала обрезается по форме, напоминающей хвост голубя, а затем, когда бревна укладываются и подгоняются, ласточкины хвосты надежно сцепляются. В результате получается одновременно прочный, долговечный и обладающий эстетически приятной симметрией. Одним из преимуществ ласточкиного хвоста является то, что он позволяет эффективно использовать всю длину бревна, то есть нет необходимости тратить длину бревна на проходы (свесы или плечи).      Угловая система But и Pass



  9 0002 Эта старинная новаторская технология позволяет строить бревенчатые дома вообще без надрезов в углах. Все соединения выполняются с помощью арматурных стержней или бревенчатых шурупов. Правильно построенный бревенчатый дом, использующий этот метод, не проседает, хотя бревна дают усадку, поэтому для этого типа столярных изделий требуется расщепление, если используются натуральные бревна или гигантские дюбели. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
