Что такое плоские крыши. Виды и особенности

Плоские крыши — это крыши с почти отсутствующим уклоном. Уклон их не превышает 3-4 градуса. Малый уклон предают для того, чтобы вода с крыши могла сходить самотёком.

Данный тип крыш широко распространён в многоэтажном жилом строительстве, в зданиях промышленного и складского назначения, общественных объектах. Плоские крыши по назначению бывают эксплуатируемые (террасные крыши) и неэксплуатируемые.

Считается что плоская крыша дешевле и экономичнее скатной. Почему?- При одной и той же площади здания площадь скатной крыши будет больше площади плоской крыши. Так как площадь плоской крыши меньше, то за счёт метража для её устройства необходимо меньше строительных материалов. Так же работы связанные с устройством плоской крыши менее опасны и значительно проще для проведения. Так же плоские крыши просты и удобней для обслуживания, профилактических осмотров, для чистки ливнёвки, работы с антеннами, дымоходами, вент-каналами и самой кровлей. Плоские крыши не требует от рабочего и обслуживающего персонала специальных альпинистских знаний и навыков.

Большим плюсом для плоских крыш есть возможность удобного расположения на них самого разного оборудования: блоки кондиционеров, вентиляционное оборудование и т.д. Многие плоские крыши являются эксплуатируемыми с самым широким спектром по назначению: от компенсации недостаточной площади прилегающих к строению земельных участков при плотной городской застройке или в бюджетном коттеджном строительстве, до выявления эстетических достоинств плоской крыши (устройство на них зимних садов и садов на открытом грунте, игровых площадок, бассейнов и т.д.)

На плоскую крышу приходятся большие снеговые нагрузки, но в отличии от скатных крыш они не имеет парусности, что очень важно для многоэтажного строительства. Также к положительным факторам относят возможность поэтапного развёртывания строительства плоской крыши.

В зависимости от используемых кровельных материалов и технологий их выполнения плоские крыши делят на традиционные и инверсионные. Соответственно, плоские крыши могут быть покрыты традиционной или инверсионной кровлей.

Традиционная плоская кровля — это типы кровельных покрытий для плоских крыш, которые укладываются на теплоизоляцию. В данной строительной технологии «слабым местом» считается гидроизоляция, так как она постоянно подвергается атмосферным воздействиям, резким перепадам температуры, а в условиях эксплуатируемой крыши ещё и механическим нагрузкам. Большим недостатком таких крыш считается то, что при возникновении протеканий в кровле найти их место сложно, а работы связанные с ремонтом являются трудоёмкими и дорогостоящими.

Инверсионная плоская кровля. В отличие от традиционной плоской кровли, утеплитель в такой крыше размещён над гидроизоляционным материалом. При этом сама гидроизоляция крыши защищена от перепада температуры, воздействий солнечных лучей и механических повреждений. Так же, уложенная под слой утеплителя, она выполняет ещё и функцию паро-барьера. При этом инверсионная конструкция кровли предъявляет особые повышенные требования к теплоизоляции. Инверсионные кровли особо широко применимы во многих странах на многоуровневых парковок и позволяют более рационально использовать пространство в условиях плотной городской застройки. Применение инверсионной кровли позволяет размещать на ней зелёные зоны, оборудовать многоуровневые стоянки и спортивные площадки.

Эксплуатируемые крыши широко распространены в мегаполисах, где при очень плотной застройке остаётся мало свободных участков земли. На них устраивают зеленые зоны, спортивные площадки, паркинги, кафе и т.д. Одной из разновидностей эксплуатируемых крыш могут быть и перекрытия подземных помещений (тех же паркингов, торговых зон и т.д.), которые с поверхности земли воспринимаются как благоустроенное пятно в городской застройке (сквер, летнее кафе и проч.).

Устройство эксплуатируемой крыши для подземного паркинга устроена по следующей схеме: гидроизолирующий слой настилают непосредственно на стяжку, выполненную по бетонному перекрытию. Сверху укладываются теплоизоляционные плиты перекрывая друг друга. Поверх теплоизоляции, укладывается специальный фильтрующий слой, на него — слой гравийной засыпки. На гравий укладываются тротуарные плиты. Получается не крыша, а дворовая территория, которая используется как обычно, правда не рекомендуется высаживать там деревья. Цветы, траву, мелкий кустарник — пожалуйста. Если же крыша подземного паркинга предназначена для использования в качестве гостевой стоянки, то вместо плит и засыпки гравием следует применить устройство сплошного армированного бетонного покрытия.

Виды плоских крыш: конструкция и устройство

Последнее обновление статьи 08.09.2020

Плоская крыша – распространенное архитектурное решение в гражданском, промышленном и частном строительстве. Устройство плоской кровли имеет свои особенности, но главный принцип состоит в том, что гидроизоляционный слой должен представлять собой сплошной ковер с определенными техническими характеристиками. Проектирование кровельных конструкций должно выполняться в соответствии с действующими СНиП.

Содержание

Структура кровельного пирога

Если посмотреть на конструкцию в разрезе, данный вид кровли представляет собой многослойную структуру, в состав которой входит:

плоское основание;
пароизоляционный слой;
утеплитель;
гидроизоляция.

Основанием плоской крыши может являться железобетонная плита перекрытия, либо конструкция из металлопрофиля. В зависимости от типа основания выбирается материал для остальных составляющих кровельного пирога и способы его монтажа.

Пароизоляционный слой выполняется из рулонных или битумных материалов. Он препятствует проникновению влаги из помещений в теплоизоляционный слой кровельной конструкции.

В качестве утеплителя для плоской кровли применяется широкий спектр материалов, в том числе:

минеральная вата;
керамзитовый гравий;
пенополистирольные плиты;
цементно-песчаная стяжка.

Гидроизоляционный слой традиционно выполняется из рулонных материалов на битумной основе. Также могут использоваться специальные мастики или мембрана ПВХ.

Гидроизоляционный ковер должен обладать определенной эластичностью, чтобы переносить механические деформации основания и температурные перепады.

Строение пирога зависит от функциональных особенностей крыши. Различаются следующие типы кровли:

традиционная;
вентилируемая;
эксплуатируемая;
инверсионная.

Разуклонка плоской крыши

Согласно СНиП, при монтаже плоской кровельной конструкции необходимо предусмотреть ее уклон в 1-4°. Такая конструкция плоских крыш позволяет избежать скопления воды на поверхности покрытия. Для гидроизоляции опасен не только длительный застой воды на определенных участках. Сильная деформация и разрушение внешнего покрытия кровли является следствием многократного повторения процесса замерзания и оттаивания скопившейся влаги. Для разуклонки крыши могут применяться различные материалы. Выбор зависит от их технических характеристик и особенностей монтажа.

Легкий бетон с сыпучим полимерным наполнителем (в частности, экструдированным полистиролом) относится к числу популярных материалов. Он достаточно прост в укладке, получившаяся конструкция имеет высокую прочность. Но применение данного материала для разуклонки следует предусмотреть на этапе проектирования здания, так как значительный вес используемого бетона увеличивает нагрузку на перекрытие, стены и фундамент строения.

Аналогичными характеристиками обладает и легкий бетон с наполнителем из перлита или керамзита. Данный материал дешевле, но вес его еще больше, при этом получившийся кровельный пирог менее прочен.

Устройство плоской крыши можно вести с применением монолитных утеплителей, позволяющих выполнить разуклонку. В этом случае на подготовленную поверхность монтируется листовой материал (минеральная вата, листы керамзита и т.д.). Крепление может выполняться на прочный, цепкий клей, исключающий смещение листов со временем. Также могут применяться дюбели с пластиковой распорной частью – контакт металла с основанием крыши желательно исключить, чтобы кровельный пирог не имел мостиков холода.

К наиболее трудоемким относится устройство крыши с применением сыпучих материалов для разуклонки. Сложно заливать бетоном слой сыпучего утеплителя (керамзита или перлита), соблюдая необходимый угол наклона плоскости кровли, так как гранулы могут смещаться.

Эффективный, но дорогостоящий вариант разуклонки – укладка пенобетона с последующим нанесением слоя фибробетона. Пирог с таким теплоизоляционным слоем рассчитан на длительную эксплуатацию. Данная технология требует привлечения опытных специалистов.

В соответствии со СНиП, уклон крыши выполняется в сторону водоприемных воронок (при наличии внутреннего водостока), либо в сторону водоприемных желобов внешней системы водосбора, которые должны крепиться под кровельным ковром либо на наружной стене здания.

Кровельные узлы

Чтобы кровельный пирог был надежно защищен от внешних воздействий, особое внимание следует уделить местам его примыкания к строительным конструкциям – парапетам, стенам, трубам, внешним частям вентиляционных систем и т. д. Существуют различные узлы плоской кровли, в первую очередь, это узел:

примыкания;
свеса;
прохода через кровлю.

Узлы устанавливаются на железобетонную основу в местах, где кровельный пирог срезом примыкает к вертикальной конструкции. Производители кровельных материалов нередко разрабатывают собственные системы, которые могут иметь те или иные конструктивные особенности.

Узел должен обеспечить герметичность стыка и его теплозащиту, поэтому к монтажу узлов следует отнестись предельно внимательно.

Устройство неэксплуатируемой плоской кровли

Наиболее распространенная конструкция — это традиционная мягкая кровля. В разрезе она состоит из несущей плиты-основания, пароизоляционного слоя, теплоизоляции из листовой минеральной ваты и гидроизоляционного ковра, выполненного из рулонного битумосодержащего материала. К преимуществам данной конструкции относится невысокая стоимость и простой монтаж.

Более практичные неэксплуатируемые кровли выполняются с применением современных материалов. Высокой популярностью пользуется гидроизоляция из ПВХ-мембраны. Ее монтаж можно выполнять в любой сезон, так как мембрана устойчива к низким и высоким температурам. Кроме того, если слой теплоизоляции успел накопить влагу в процессе укладки, мембрана позволяет ей испариться. При этом материал обладает высокими водоотталкивающими свойствами. В процессе монтажа полотен в единое целое используется специальное сварочное оборудование без открытого пламени.

Покрытие неэксплуатируемой плоской кровли может выполняться с использованием мастики. Это жидкий материал, который наносится поверх жесткого ровного теплоизоляционного слоя. Мастика изготавливается на основе эластичных, гидрофобных полиуретановых смол. На открытом воздухе, через определенное время после нанесения ровным слоем, она полимеризуется, образуя сплошную резиноподобную мембрану. Устройство такой гидроизоляции позволяет надежно защитить кровельный пирог от проникновения влаги.

Популярной технологией является применение наплавляемой гидроизоляции. Это доступный вариант по соотношению цены и качества – долговечность такой крыши составляет от 25 лет. Битумно-полимерный материал на основе полотна, неподверженного гниению, создает сверхпрочный слой гидроизоляции. Используя данный материал можно выполнять устройство эксплуатируемых кровель.

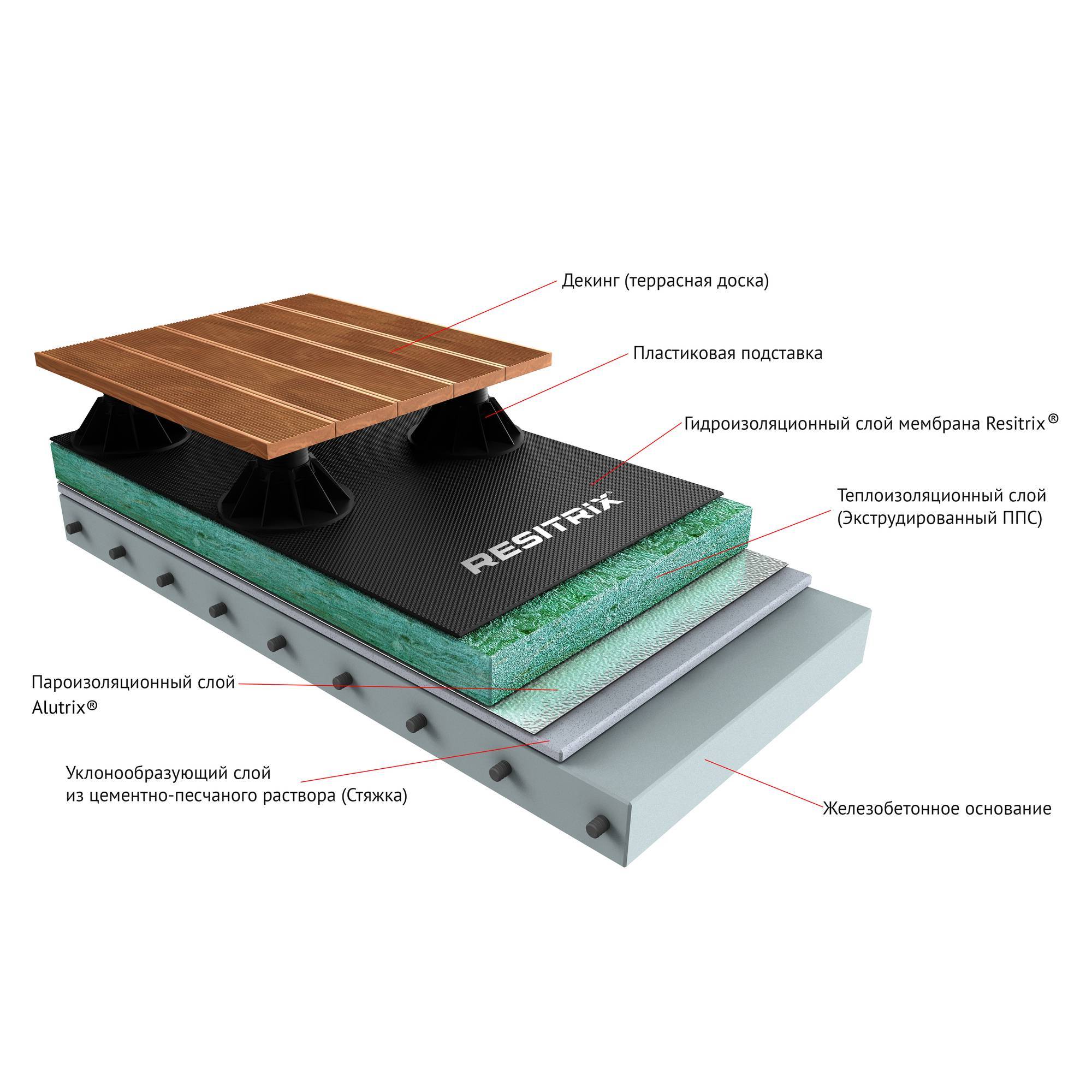

Устройство эксплуатируемой крыши

Такая конструкция плоской крыши значительно дороже в монтаже, но позволяет выгодно использовать дополнительные площади. Сегодня такой тип кровли широко востребован для оборудования спортивных площадок, зеленых зон, кафе, стоянок транспорта и т.д. Монтаж усиленной кровли также необходим, если на крыше предполагается установка тяжелых предметов, в том числе оборудования. В соответствии со СНиП, кровельная конструкция должна выдерживать неравномерную высокую нагрузку, то есть, не деформироваться на ограниченных участках площади. Разрез плоской эксплуатируемой кровли отличается от обычной наличием в пироге жесткого основания или специальной стяжки поверх гидроизоляционного слоя. Такое покрытие исключает продавливание гидроизоляционного ковра с его последующим разрушением.

Особенности инверсионного покрытия

Строение инверсионной крыши принципиально отличается от других видов кровель. При ее обустройстве в первую очередь на основание монтируется гидроизоляционный слой. В разрезе кровельный пирог выглядит следующим образом: плита-основание, гидроизоляция, утеплитель, дренажный слой, геотекстиль. Такая конструкция позволяет защитить гидроизоляционный материал от разрушающего воздействия ультрафиолета и перепадов температур, механических повреждений. Геотекстиль, в свою очередь, обеспечивает защиту утеплителя. В качестве внешнего слоя применяется тротуарная плитка. Такая кровля способна выдерживать высокие нагрузки, в том числе использоваться в качестве парковки.

Требуется максимально внимательно подойти к монтажу гидроизоляционного слоя, так как для исправления погрешностей придется вскрывать балластные слои.

Монтаж традиционной кровельной конструкции можно выполнить самостоятельно, но для обустройства плоских кровель с использованием современных материалов и технологий рекомендуется привлекать специалистов, располагающих необходимым оборудованием.

Какие бывают виды плоских кровельных материалов?

Изучите плюсы и минусы различных типов плоских крыш, узнайте об их уникальных преимуществах и ограничениях.

Плоские крыши являются популярным выбором кровли для коммерческих зданий и современных домов. В отличие от крыш с крутым наклоном, которые встречаются в основном в домах на одну семью и состоят из битумной черепицы, черепицы или металла, плоские крыши обеспечивают практичное и универсальное пространство, которое можно использовать для различных целей, например, для снижения поглощения тепла во внутреннее пространство путем применения отражающие покрытия крыш (которые могут значительно снизить счета за электроэнергию), открытые жилые помещения, зеленые крыши и солнечные батареи. Однако выбор правильного материала для вашей плоской крыши может быть сложной задачей, поскольку разные материалы имеют разную стоимость, долговечность и требования к обслуживанию. Многие из следующих технологий становятся все более популярными в последние годы и представляют собой будущее отрасли. В этой статье мы рассмотрим различные типы материалов для плоской кровли, их преимущества и недостатки.

Наиболее распространенные типы материалов для плоских крыш: сборная крыша (BUR), модифицированный битум (Mod-Bit), бетон, TPO, EPDM, ПВХ, металл и зеленая кровля.

‍

Сборная кровля (BUR)

Сборная кровля, также известная как BUR, представляет собой традиционный плоский кровельный материал, состоящий из нескольких слоев битума и войлочных или стекловолоконных матов. Эти слои наносятся попеременно, а затем покрываются слоем гравия или отражающим покрытием. BUR — это доступный и долговечный вариант, который может прослужить до 30 лет при надлежащем уходе. Однако он требует профессиональной установки и может выделять вредные пары во время установки. Если вы помните сцену на крыше в «Побеге из Шоушенка», они устанавливали навесную крышу, используя метод «горячей швабры и чайника».

Кровля из модифицированного битума

Кровля из модифицированного битума — это тип битумной кровли, модифицированный резиновыми или пластиковыми добавками для повышения ее гибкости и долговечности. Он поставляется в рулонах, которые наносятся на крышу с помощью тепла или клея. При применении с помощью тепла или огненных факелов его обычно называют «методом с выключенной горелкой». Кровля из модифицированного битума проста в установке, ремонте и обслуживании и может прослужить до 20 лет. Основным недостатком является то, что он требует регулярных осмотров для предотвращения утечек.

Бетонная кровля

Бетонные крыши устанавливаются путем заливки бетона в формы на крыше для создания гладкой поверхности. Поскольку у него нет швов, как у большинства других типов плоских крыш, на открытой части крыши нет слабых мест разрушения, через которые могла бы просачиваться вода. Бетонная кровля очень прочная и может прослужить до 50 лет. Он настолько прочен, что может противостоять сильному ветру, повреждению насекомыми, гниению, сильному граду и даже огню. Недостатком бетонной кровли является то, что из-за своей пористой природы она начинает поглощать влагу сразу после установки. Когда придет время перекрыть или покрыть крышу, эта влага попадет внутрь кровельного материала и может вызвать проблемы с новой поверхностью крыши, такие как образование пузырей.

Кровля из ТПО

Кровля из термопластичного олефина (ТПО) представляет собой однослойную кровельную мембрану, изготовленную из смеси резины и пластика. Он легкий, прочный и устойчивый к ультрафиолетовым лучам, проколам и химическим веществам. Кровля из ТПО проста в установке и обслуживании и может прослужить до 30 лет. К сожалению, он может быть подвержен разрывам и проколам от пешеходного движения или мусора. Распространенной причиной проколов во всех типах однослойной кровли является мусор или оборудование (например, гвозди или шурупы), оставленные на крыше, которые затем наступают на небольшие отверстия, через которые может просачиваться вода.

Кровля из EPDM

Кровля из этилен-пропилен-диенового мономера (EPDM) представляет собой однослойную кровельную мембрану, изготовленную из синтетического каучукового материала. Он прочен, устойчив к атмосферным воздействиям и может выдерживать экстремальные температуры. Кровля из EPDM проста в установке и обслуживании и может прослужить до 50 лет. С другой стороны, он может быть подвержен усадке и растяжению из-за эластичности резины, что может привести к утечкам и повреждениям.

Кровля из ПВХ

9Кровля из поливинилхлорида (ПВХ) 0002 представляет собой однослойную кровельную мембрану, изготовленную из синтетического пластика. Он прочный, огнеупорный, устойчивый к химическим веществам и ультрафиолетовым лучам. Кровля из ПВХ проста в установке и обслуживании и может прослужить до 30 лет. Однако он может быть подвержен проколам и требует регулярных осмотров для предотвращения утечек.

Металлическая кровля

Металлическая кровля, хотя и не совсем «плоская» сама по себе, считается «малым уклоном», поскольку обычно имеет уклон 2:12. Это система металлических частей, соединенных вместе, чтобы обеспечить непрерывную металлическую поверхность. Металлические крыши известны своей долговечностью, долговечностью и энергоэффективностью. Они могут состоять из различных металлов, наиболее распространенными из которых являются сталь (оцинкованная, гальванизированная или с заводским покрытием), алюминий, медь и цинк. Металлические крыши могут прослужить до 50 лет и требуют минимального обслуживания, но их следует регулярно осматривать на наличие ржавчины, поскольку она может накапливаться в зоне 9.0003

Зеленая кровля

Зеленая кровля — это тип плоской кровли, которая включает в себя растения, почву и дренажные слои, установленные поверх однослойной крыши (TPO, PVC или EPDM), BUR или Mod Bit для создания живая поверхность кровли. Зеленая кровля предлагает множество преимуществ, таких как уменьшение стока ливневых вод, улучшение качества воздуха и обеспечение изоляции. Проблема заключается в том, что он требует специальной установки и обслуживания и может не подходить для всех климатических условий или зданий.

‍

При обсуждении плоских кровельных материалов следует упомянуть еще одну вещь: Балластная кровля. Балластная кровля — это метод, обеспечивающий защиту от ультрафиолета и огня в случае кровли BUR и крепления однослойных крыш из EPDM, TPO, PVC. Это устраняет необходимость в клеях и крепежных элементах в области кровли. Балласт — это просто тяжелые камни, уложенные поверх кровельной мембраны, чтобы удерживать ее на месте. Важно отметить, что, хотя это удивительно эффективный метод удержания мембраны на месте, он не разрешен в таких местах, как Флорида, где ураганы могут создавать достаточно ветра и силы, чтобы отбрасывать камни, нанося ущерб окружающим конструкциям.

‍

Заключение

Выбор подходящего материала для вашей плоской кровли зависит от различных факторов, таких как ваш бюджет, климат и назначение здания. Сборная кровля и кровля из модифицированного битума являются традиционными и доступными вариантами, в то время как кровля из TPO, EPDM и ПВХ обеспечивает превосходную долговечность и устойчивость к погодным условиям и химическим веществам. Зеленая кровля является устойчивым и привлекательным вариантом, но требует специальной установки и обслуживания. Очень важно проконсультироваться со специалистом по кровле, чтобы оценить ваши потребности в кровле и порекомендовать лучший материал для вашей плоской крыши.

Чтобы узнать больше о проблемах и проблемах, с которыми вы сталкивались при использовании этих различных типов крыш, посетите наше Руководство по ремонту по ссылке ниже.

Наша техническая команда в Карнаке всегда доступна по адресу [email protected] или по бесплатному телефону 800 526 4236.

‍

Наиболее распространенные типы плоских кровель на вашем здании не остановит ваши утечки, но поможет вам принять более взвешенные решения относительно технического обслуживания, ремонта крыши и/или замены старой системы плоской крыши.

Более подробная информация о крыше вашего здания также поможет вам лучше общаться с потенциальными подрядчиками по кровельным работам, когда вы пройдете собеседование, чтобы узнать, какая кровельная компания подходит для вашего проекта.

Наиболее распространенные типы плоских крыш

1. Буровые или наращиваемые крыши.

Буровые или сборные крыши используются в Соединенных Штатах более 100 лет и часто называются битумными и гравийными крышами. Слои рубероида обычно шириной в три фута были полосатыми и покрыты расплавленной горячей смолой. Рабочие нагревали асфальтовую смолу или угольный пек до жидкого состояния в большом котле, а затем вытирали его шваброй на крыше. После того, как 2-4 сваи или слоя или рубероид были замазаны смолой, крыши часто покрывали заполнителем или мелким гравием. Мелкие камни или гравий использовались для защиты смолы от вредного воздействия ультрафиолетовых лучей солнца.

Как определить, что у вас надстроенная крыша:

*Выглядит как битум и гравий

*Мелкий гравий застрял в смоле .

2. Кровля из модифицированного битума

Модифицированный битум похож на сборную крышу в том, что он состоит из битумных рулонов шириной обычно три фута, но модифицированная битумная кровля обычно состоит только из двух свай или слоев, основного листа и шапочный лист. Модифицированный битум можно укладывать четырьмя основными способами: 1) горячим нанесением горячей смолы, 2) холодным нанесением клея на основе растворителя, который не требует использования тепла, 3) сжиганием открытым пламенем, которое расплавляет два листа вместе, или 4 ) снимите и приклейте листы основы и крышки, которые самоклеятся после удаления разделительной ленты. Покрывающий лист или верхний слой обычно выглядят гранулированными, похожими на гранулы на черепичной крыше, и часто имеют светло-серый цвет.

Как определить, что у вас модифицированная битумная крыша:

*Швы в крыше через каждые три фута.

* Внешний вид гранулированного верхнего слоя, который напоминает гранулы на битумной черепице (Примечание: крыши из модифицированного битума иногда покрывают эластомерным кровельным покрытием, но вы все равно должны видеть швы или валики на крыше, а также гранулы. )

3. Резиновая крыша EPDM

Резиновые крыши довольно легко распознать и установить двумя основными способами: 1) балластировать или утяжелить крупным речным камнем или 2) приклеить или приклеить.

Приклеенные резиновые кровли легко заметить, они черного цвета и обычно туго натянуты на изоляционную или древесноволокнистую плиту.

Резиновые кровли с балластом удерживаются на месте с помощью балласта или крупных камней поверх листов кровли. Эти крыши покрыты камнем, похожим на застроенную крышу, но камни обычно крупнее, и они не прилипают к крыше смолой. Если вы осторожно отодвинете камень, вы сможете обнажить резиновую мембрану.

Как определить, что у вас резиновая крыша:

*Резина хорошо видна

*Камни или камни можно перемещать, чтобы обнажить резиновую мембрану

*Вы также сможете увидеть резина вокруг Бордюры HVAC, парапетные стены и другие элементы.

4. Напыляемая пенополиуретановая крыша

Напыляемая пенопластовая крыша начинается со слоя пенополиуретана высокой плотности, распыляемого из трубки или распылителя. Затем пена покрывается гидроизоляционным эластомерным верхним слоем. Этот верхний слой часто имеет светоотражающий серый или белый цвет.

Как узнать, покрыта ли ваша крыша пенопластом:

*Разрушенный верхний слой обнажит пенополиуретан.

*Поскольку пена распыляется с помощью стержня, вы обычно можете определить форму распыления, используемую аппликатором во время установки.

5. Термопластичные мембраны ПВХ или ТПО

Термопластичные кровельные мембраны представляют собой однослойные материалы, обычно белого или серого цвета, но могут быть и других цветов. Эти мембраны могут быть либо приклеены, подобно кровле из каучука EPDM, либо механически прикреплены с помощью винтов и пластин. На расстоянии мембраны из ПВХ и ТПО трудно различить, но чаще всего они белого или светлого цвета.

Как определить, кровельная мембрана у вас из ПВХ или ТПО:

*Светлая или белая крыша

*Привлекательный вид здания, выглядит как белая резиновая кровля

Это не единственные типы плоских кровельных систем. вы найдете в Индиане, но они встречаются чаще всего.
