Ветрозащитные плиты Isoplaat Windprotection boards используются в конструкции наружных стен, потолков и крыши как ветрозащитный, утепляющий и повышающий жесткость элемент.
Основное назначение ветрозащитной плиты Изоплат — как следует из названия, предотвращение выстужения дома из-за прямого продувания ветром. В домах с наружным утеплением ветрозащитная плита несет еще одну немаловажную функцию — защита утеплителя от внешних воздействий. Впрочем, наружное утепление — наилучшее решение для любого жилого дома, будь он срубом или каркасником, каменным или брусовым. Поэтому применение ветрозащитной плиты становится просто необходимостью при строительстве дома для круглогодичного проживания.
Если вы используете ветрозащитную плиту, отпадает необходимость в применении ветрозащитных пленок, плита к тому же является ограничителем и несущим элементом для утеплителя. Ветрозащитные плиты закрывают снаружи все щели и трещины, разрывая при этом мостики холода (щели между брусом, огрехи кирпичной кладки, стыки стен с оконными и дверными проемами).
Ветрозащитная плита толщиной 25 мм может быть даже оштукатурена снаружи. Хотя предпочтительней наружную отделку выполнять сайдингом или вагонкой, обеспечивая при этом вентилируемый фасад.
Химический состав ветрозащитной плиты | ||
В состав входит: | В плите толщиной… | |
12 мм | 25 мм | |
древесное волокно (хвойное) | 95,33 % | 95,45 % |
парафиновая эмульсия | 3,7 % | 3,6 % |
в том числе парафин | 1,9 % | 1,9 % |
pacтвop сульфатa алюминия Al2(SO4)3 | 0,4 % | 0,4 % |
в том числе окись алюминия Al2O3 | 0,03 % | 0,03 % |
pacтвop алюминатa натрия Na2Al2O4 | 0,5 % | 0,5 % |
в том числе окись алюминия Al2O3 | 0,1 % | 0,1 % |
в том числе окись натрия Na2O | 0,1 % | 0,1 % |
красящее вещество на поверхности плиты | 0,07 % | 0,05 % |
Свойства ветрозащитной плиты Изоплат (Isoplaat)
Ветрозащитная плита обладает всеми свойствами материала Isoplaat.
Это тепло- звукоизоляционный материал, его существенной отличительной особенностью является пропитка парафином волокон ДВП в процессе изготовления. Это делает плиту влагозащищенной (при сохранении всех остальных свойств материалов Isoplaat). Дом, обшитый звукоизоляционным материалом для потолка Isoplaat, может до года стоять без фасадной отделки, что особенно важно при необходимости, например, прервать строительные работы на зиму.
Звукоизоляция Isoplaat Windprotection boards — «дышащий» материал, который пропускает пары влаги из дома, не давая ей накапливаться в толще стены. Это свойство плиты увеличивает срок службы дома в целом.
Срок эксплуатации ветрозащитных плит — 50 лет. В Прибалтике и Скандинавии есть дома, ветрозащитные панели которых установлены более полувека назад. И сегодня плиты ДВП там — самый широко применяемый материал для ветрозащиты и утепления стен индивидуальных домов.
Технические показатели ветрозащитной плиты | |||
Параметры | Единицы измерения | Показатели | |
Толщина | мм | 12 +1,2 | 25 +1,8 |
Ширина | мм | 1200 +5 | |
Длина | мм | 2700 +5 | |
Площадь | м² | 3,24 +0,02 | |
Вес | кг / м² | 3,0 | 6,0 |
Вес плиты | кг | 9,7 | 19,4 |
Прочность при изгибе | H/мм² | > 1,7 | > 1,3 |
Плотность | кг/м³ | > 240 | > 230 |
Предельное разбухание | % | < 6 | |
Паропроницаемость | м³/ (м²сПа) | > 1,5 x 10-9 | > 10-9 |
Воздухопроницаемость Δρ 100 Pa | м³/ (м²сПа) | < 25 x 10-6 | |
Коэффициент теплопроводности | Вт/м*К | < 0,055 | |
Ветрозащитная плита ISOPLAAT ИЗОПЛАТ
Скандинавская ветрозащитная плитаISOPLAAT ИЗОПЛАТ – это экологичная теплоизоляция в виде листового материала формата 2700х1200 мм, применяется для наружной обшивки стен, перекрытий и кровли в качестве паропроницаемого ветрозащитного, утепляющего слоя.
Плита повышает жесткость конструкции. Благодаря высокой теплоемкости надолго удерживает тепло в доме зимой, а летом удерживает в доме прохладу. Дополнительно создается звукоизоляция ограждающей конструкции, что обеспечивает акустический комфорт проживания. Применяется в новом строительстве для наружной обшивки каркасных домов и наружного утепления деревянных, газобетонных домов. Специально разработана в Финляндии для северного влажного климата.
Ветрозащитная плита ISOPLAAT ИЗОПЛАТ абсолютно экологически чистый материал из натурального природного сырья – древесины хвойных пород. Ветрозащитная плита изготовлена на основе тепло-звукоизоляционной плиты ISOPLAAT Изоплат из размолотой хвойной древесины без добавления клея или других химических связующих. Для защиты от атмосферной влаги и непогоды плита насквозь импрегнирована (пропитана) парафином. Такая уникальная скандинавская технология – в отличие от обычных древесноволокнистых европейских плит — обеспечивает защиту не только от холода, но также и от влаги.
Ветрозащитная плита монтируется непосредственно на слой утеплителя без воздушного зазора.
Плита ИЗОПЛАТ ISOPLAAT, в отличие от широко применяемой в России плиты OSB, защищает от продувания и препятствует проникновению влаги в слои теплоизоляции. Плита пропускает водяной пар (паропроницаема). Таким образом обеспечивается вывод влаги из стены и высыхание утеплителя и строительной конструкции.
Ветрозащитная плита ИЗОПЛАТ ISOPLAAT заменяет в наружной обшивке жесткую плиту и ветрозащитную пленку. Плита обладает такими преимуществами как высокая паропроницаемость, экологичная теплоизоляция, звукоизоляция и энергоемкость. Ветрозащитная плёнка в процесе эксплуатации в вентилируемом зазоре подвержена динамическим нагрузкам, и в случае неправильного монтажа или некачественной проклейки стыков могут возникнуть разрывы наружного ветрозащитного слоя и дополнительный звук — похлопывания оторванных кусков пленки. В результате в местах разрыва ветрозащиты мягкий утеплитель выхолаживается от ветра и образуются мостики холода.
Твердая ветрозащитная плита Изоплат ISOPLAAT в отличие от пленки гарантированно исключает разрывы и возникновение мостиков холода на весь срок службы дома. В Ленобласти есть дома, построенные финами с использованием таких плит более полувека назад.
Область применения ветрозащитных плит Изоплат ISOPLAAT
Ветрозащита ISOPLAAT специально разработана для использования в северных влажных климатических условиях в качестве экологичного наружного утеплителя. Это самый популярный в Скандинавии и Северной Европе материал для утепления деревянных домов. В Ленинградской области есть дома, построенные финнами более 50 лет с использованием ветрозащитных плит. Они по-прежнему высоко ценятся местными жителями. И сегодня с точки зрения теплоизоляции эти дома дадут фору многим более «молодым» домам.
Ветрозащита ИЗОПЛААТ ISOPLAAT является ограждающим и несущим элементом для утеплителя, например для льняного утеплителя или эковаты. Высокая пористость плиты ISOPLAAT ИЗОПЛАТ обеспечивает ей высокие изоляционные свойства.
По коэффициенту теплопроводности плита ИЗОПЛАТ относится к классу высоэффективных теплоизоляционных материалов, так же как и базальтовая вата. При этом плита ISOPLAAT превосходит минеральные утеплители по энергоемкости (долго сохраняет тепло, предохраняет от летнего зноя) и по звукоизоляции (особенно ударного шума), а также и по экологичности. Для примера, ветрозащитная плита ИЗОПЛАТ 12 мм по теплоизоляции соответствует 44 мм массива древесины или 210 мм красного кирпича.
Особенно важно, что пористая ветрозащитная плита ИЗОПЛАТ паропроницаема. Это уникальное свойство предохраняет мягкий утеплитель от намокания и усадки, сохраняет деревянные конструкции каркаса сухими, предохраняет от возникновения грибка и плесени.
Преимущества:
- Паропроницаемая обшивка стены
- Ограждающая плита с наилучшей теплоизоляцией. Монтаж вплотную к утеплителю
- Разрывает мостики холода по стойкам каркасной конструкции
Эффективная защита от шума (от -23 дБ) - Твердый плитный материал в отличие от пленки гарантированно исключает разрывы и возникновение мостиков холода на весь срок службы (50 лет)
- Плотное прилегание к стойкам и стропилам за счет упругости и эластичности – отсутствие продувания и сквозняков
- Устойчивость к атмосферной влаге – волокна пропитаны парафином
- Эффективная защита от летнего нагрева за счет высокой теплоемкости
- На плиту толщиной 25 мм можно наносить паропроницаемую штукатурку
- Экологически чистый материал.
Не содержит клея и других химических связующих - Легкие и простые в установке. Инструментарий: инструменты для обработки древесины, гвозди или строительный степлер
Не содержит клея и других химических связующих
Монтаж ветрозащитных плит ISOPLAAT

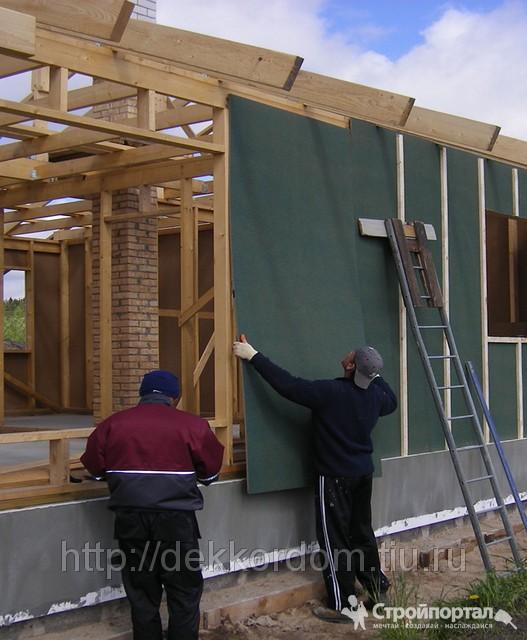

Ветрозащитные плиты ИЗОПЛАТ крепятся непосредственно к деревянным стойкам каркаса. Межцентровое расстояние между стойками должно составлять 600 мм. Крепеж – оцинкованные гвозди либо скобы. Плиты устанавливаются с зазором 2-3 мм. Места соединения плит, не попадающих на стойки каркаса, нужно усилить. Для этого под место стыка плит устанавливается деревянный брусок (планка) к которому крепятся края плит.
Ветрозащитные плиты следует покрыть наружной обшивкой не позднее одного месяца после их монтажа. Для обеспечения влагообмена между плитой и обшивкой создается воздушный (вентилируемый) зазор шириной 20-50 мм.
К кирпичной или газобетонной стене плиты монтируются на клей и фасадный дюбель.
Наружная обшивка – вентилируемый фасад либо отделка фасадной паропроницаемой штукатуркой.
Плита ветрозащиты — Nordic Fibreboard
Ветрозащитная плита
Применение ветрозащитной плиты
Ветрозащитные плиты применяются в качестве ветрозащитных, изоляционных и усиливающих элементов в конструкциях наружных стен, перекрытий и крыш.
Преимущества
- Защищает конструкцию от погодных условий
- Натуральный дышащий материал
- 100% натуральное древесное волокно
- Поддерживает изоляционные материалы, такие как свободная и вспененная шерсть
- Дополнительная теплоизоляция
- Звукоизоляция
- Стабильная форма и размеры
Ветрозащитная плита 25 мм
- Повышает жесткость конструкции
- Можно штукатурить
Ветрозащитная плита 25 мм с соединением в паз и в паз (универсальные плиты)
- Избегайте тепловых мостов без прокладки лентой
- Для использования на кровлях с углом более 20˚ (доски с соединением «шип-паз»)
- Можно штукатурить
Технические характеристики ветрозащитной плиты
Доска 12 мм | Доска 25 мм | Плита 25 мм | Доска 25 мм Шпунтовые соединения Универсальный | 50 мм Шпунтовые соединения Универсальный | |||
|---|---|---|---|---|---|---|---|
Толщина | мм | 12 (-1/+1,2) | 25 (-1 /+1,8) | 25 (-1/+1,8) | 25 (-1/+1,8) | 50 (-1/+1,8) | |
Доски на поддоне | шт. 45 | 45 | 90 | 44 | |||
Сумма на поддон | м 2 | 307,8 | 145,8 | 900 02 86,4 | 101,25 | 97,2 | 47,52 |
Ширина | мм | 1200 +- 2 | 1200 +- 2 | 800 +- 2 | 1200 +- 2 | 600 +-2 | 600 +-2 |
Длина 9 0005 | мм | 2700 +- 5 | 2700 +- 5 | 2400 +- 5 | 1875 +- 5 | 1800 +-5 | 1800 +- 5 |
Плотность | кг/м 3 | ≥240 | ≥240 | ≥240 | ≥240 901 01 | ≥240 | ≥240 |
Теплопроводность λ D | Вт/мК | ≤ 0,049 | ≤ 0,049 | ≤ 0,0 49 | ≤ 0,049 | ≤ 0,049 | ≤ 0,049 |
Реакция для огня | Класс | E | E | E | 9 0002 Е | Е | E |
Прочность на изгиб | Н/мм 2 | ≥1,2 9000 5 | ≥0,8 | ≥0,8 | ≥0 ,8 | ≥0,8 | ≥0,8 |
Разбухание по толщине | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 | ≤ 6 | |
Воздухопроницаемость, Δp 100 Па | м 3 / м 2 сПа | ≤ 10 x 10 -6 | ≤ 10 x 10 -6 | ≤ 10 x 10 -6 | ≤ 10 х 10 — 6 | ≤ 10 x 10 -6 | |
Паропроницаемость | кг/м 2 сПа 9 0101 | ≥ 1,5 х 10 -9 | ≥ 1 х 10 -9 | ≥ 1 x 10 -9 | ≥ 1 x 10 -9 901 01 | ≥ 1 x 10 -9 |
098Установка ветра барьерные доски
Ветрозащитные плиты крепятся к конструкции в направлении рамы.
Расстояние между балками рамы (измеряемое от центра до центра балки) должно быть 600 мм.
Ветрозащитные плиты необходимо укладывать так, чтобы между плитами оставались зазоры 2–3 мм. Для обеспечения атмосферостойкости этих соединений, не находящихся на раме, под место соединения необходимо установить деревянный лаг и к этому лагу прикрепить концы досок. Вы также можете использовать эластичную строительную ленту, чтобы стянуть доски толщиной 25 мм.
Доски крепятся гвоздями или скобами.
Продольная полоса в центре доски упрощает прибивание доски гвоздями.
Установка ветрозащитных панелей толщиной 12 мм
Используйте горячеоцинкованные гвозди с большими головками (длина: 40 мм или больше) или скобы (длина: 32 мм). Расстояние между гвоздями/скобами и краем доски должно быть не менее 10 мм. Расстояние между этими гвоздями/скобами, прикрепленными к краю доски, должно быть 100 мм; расстояние между этими гвоздями/скобами, прикрепленными к центру доски, должно быть 200 мм.
Установка ветрозащитных панелей толщиной 25 мм
Используйте гвозди с горячим цинкованием, мы рекомендуем гвозди с большими головками (длина: 70 мм или больше) или скобы (длина: 58 мм или больше). Расстояние между гвоздями/скобами и краем доски должно быть не менее 10 мм. Расстояние между этими гвоздями/скобами, прикрепляемыми к краю доски, должно быть 100–150 мм; расстояние между этими гвоздями/скобами, прикрепленными к центру доски, должно быть 300 мм.
Установка ветрозащитных досок 25 мм с соединением в шпунт и паз (панели UNIVERSAL)
В отличие от обычных ветрозащитных досок, ветрозащитные плиты с соединениями крепятся горизонтально (перпендикулярно раме). Это исключает вероятность того, что соединения досок не будут перекрывать раму (не нужно устанавливать дополнительные лаги, не нужно использовать строительную ленту и т.д.). Это предотвратит образование мостиков холода (по возможности устанавливайте доски так, чтобы они были немного смещены).
Для крепления плит используйте горячеоцинкованные гвозди, мы рекомендуем гвозди с большими головками (длина: 70 мм или больше) или скобы (длина: 58 мм или больше). Во избежание повреждения стыков расстояние между гвоздями/скобами и краем доски должно быть не менее 35 мм. Расстояние между этими гвоздями/скобами, прикрепляемыми к краю доски, должно быть 100–150 мм; расстояние между этими гвоздями/скобами, прикрепленными к центру доски, должно быть до 200 мм.
* Плиты ветрозащиты необходимо как можно скорее покрыть облицовкой. Для гарантированного преобразования влажности между плитой и облицовкой должен быть оставлен воздушный зазор 20–50 мм. Рейки облицовки должны быть вертикальными или сконструированы таким образом, чтобы гарантировать вертикальное движение воздуха между облицовкой и ветрозащитной плитой.
Установка универсальной ветрозащитной плиты
