Расчёт тёплого пола самостоятельно: инструкция, правила

Такой расчёт для каждой квартиры или дома делается сугубо индивидуально. Так как на мощность влияет множество факторов: теплопотери помещения, температура воздуха, которая комфортна для проживания, при температуре поверхности пола, которую создают тёплые полы.

Содержание

1. Водяной тёплый пол: расчёт мощности
2. Расчёт тёплого водяного пола: шаг укладки
3. Расчёт тёплого водяного пола: температура
4. Теплоизоляция
5. Проверка тёплого водяного пола
6. Расчёт тёплых полов на онлайн калькуляторе

Водяной пол используют чаще как обособленный способ обогрева дома, реже его комбинируют с другим видом отопления.

Чтобы тёплые полы не стали для вас золотыми, необходимо правильно произвести расчёт их мощности, просчитать теплопотери помещения и качественно смонтировать тёплый пол.

Но для расчета необходимой мощности, нужно знать площадь помещения, материал стен, какие окна установлены, и какую в конечном счете температуру воздуха в помещении мы хотим получить. Также особое значение имеет мощность котла и материал из которого изготовлены трубы, которые будут использоваться для отопления.

Немаловажно и напольное покрытие, например, плитка обладает высокой теплопроводностью, в то время как деревянные покрытия наоборот. Далее подробно рассмотрим какие факторы влияют на расчёт теплового водяного пола.

Расчёт тёплого водяного пола: шаг укладки

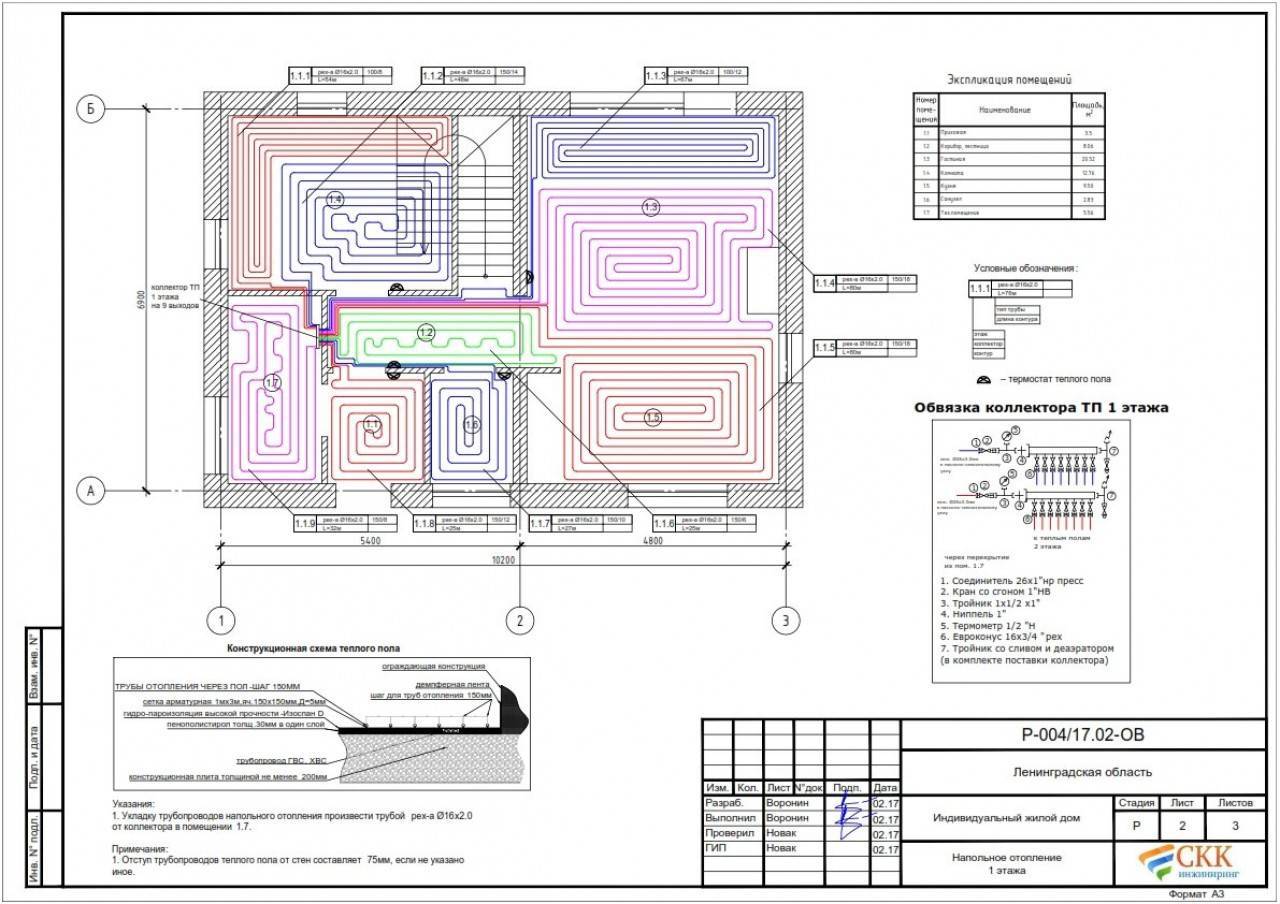

Существует два основных способа укладки труб: змейкой и спиралью.

Для равномерного прогрева дома трубы необходимо укладывать, соблюдая расстояние от 15 до 30 см. Если не соблюдать это правило и шаг между трубами сделать больше не удастся получить качественное и равномерное отопление. Длину труб рассчитывают следующим образом: 5 метров погонных труб на 1 м2 помещения, из этого следует что длина труб в одном контуре должна быть не более 100 метров.

Если площадь комнаты достаточно большая, то делают не один, а два и более контуров.

Важно учитывать, что если вы делаете шаг трубы 25-30 см, то там, где располагаются окна и двери его сокращают до минимальной дистанции равной пятнадцати сантиметров.

Расчёт тёплого водяного пола: температура

Если используется несколько контуров с системой тёплых полов, то длина трубы, не должна быть больше 15 метров.

К арматурной сетке, трубы крепятся при помощи хомутов или проволоки.

Теплоизоляция

Это именно тот пункт, который заслуживает особого внимания. Ведь если теплоизоляция плохая, то теплопотери составляют около 20%.

Толщина теплоизоляции на первом этаже должна составлять не менее 10 см, на других этажах достаточно 5 см.

В качестве материала используют пенополистирол или минеральную вату. Концы труб необходимо подвести к распределительному коллектору. Число отводов должно быть равно числу контуров тёплого пола.

Также у коллектора должны быть регулировочные клапана, для того чтобы была возможность отрегулировать прогрев каждого контура отдельно.

Проверка тёплого водяного пола

Когда завершена установка система тёплого водяного пола, необходимо проверить на наличие дефектов. Проверку осуществляют под давлением 4-6 бар в течении суток. Если трубы не деформировали и не произошло утечек, тогда приступают к заливке стяжки, которую осуществляют под давлением. Толщина стяжки обычно составляет 10-12 см. В течении месяца нельзя укладывать напольное покрытие, это время необходимо, чтобы она окрепла.

Расчёт тёплых полов на онлайн калькуляторе

Произвести расчёт мощности тёплого водяного пола возможно на онлайн калькуляторе. Расчеты будут иметь небольшую погрешность, но общая картина о предстоящих работ станет ясна.

Скачайте бесплатную программу для расчета теплого пола – valtec.rar

Впервые сталкиваясь с темой ремонта, достаточно сложно разобраться со всеми системами расчета. Но ведь очень важно подобрать правильно материалы, рассчитать их количество, от этого зависит качество и долговечность ремонта.

Программа для расчета теплого водяного пола: как спроектировать онлайн

Система водяного отопления предназначена для всего жилья или отдельных помещений.

Для её установки проводится полный или частичный монтаж радиаторов в напольном покрытии, которое подогревается за счёт циркуляции подогретой воды.

Этим занимаются специалисты, которым на помощь приходит программа для расчёта теплого водяного пола.

Туда заносятся параметры кухни, столовой, жилых комнат, туалета, прихожей/коридора, мансарды и балкона.

Такой софт запрашивает и другие характеристики, помогающие сделать эффективный и эргономичный обогрев жилья.

Вернуться к оглавлению

Содержание материала

• 1 ТОП-6 профессиональных программ
  • 1. 1 HERZ C.O.
  • 1.2 RAUCAD/Rauwin 7.0
  • 1.3 DEVI HeatMAP
  • 1.4 UPONOR
  • 1.5 «Поток»
  • 1.6 Valtec
• 2 Простые программы для начинающих
  • 2.1 «Улитка»
  • 2.2 OVPlan
• 3 Заключение

ТОП-6 профессиональных программ

Подобный софт подойдет для строителей, инженеров, специалистов по укладке труб и других коммуникаций.

HERZ C.O.

Это основной графический редактор для создания проектов гидравлического оборудования и двухтрубных систем отопления и охлаждения.

Скачать программу можете с официального сайта.

подборка диаметров трубопровода;

анализ расхода воды;

анализ расхода воды;

подбор настройки регулятора промежуточных показателей давления;

расчёт требуемых авторитетов термостатических вентилей;

предварительная оценка настроенных вентилей, уменьшающих избыточное давление;

вывод данных в графическом виде;

занесение информации по объектам в таблицы, созданные в помощнике «Герц»;

отражение вводимых величин в справочной системе;

автоматическое выявление участков с подсоединённым трубопроводом, отопительных приборов, арматуры с указанием зоны помещения.

Herz подходит только для создания отопительных схем без учёта других параметров помещений.

RAUCAD/Rauwin 7.0

Обеспечивает модульное проектирование через данные единой базы.

Скачать программу и ознакомиться с обучающим материалом можете на официальном сайте.

Наличие табличного модуля Rauwin, созданного для теплотехнического расчёта наружных ограждений, напольного покрытия и тепловой мощности системы отопления, подбора отопительного прибора бренда «Рехау».

произвольный расчёт внутренней отопительной системы с водоснабжением, водоотведением;

работает на AutoCAD® с базовым условным графическим обозначением ГОСТ;

широкий функционал: управление проектом, составление заказов на коммерческие предложения;

понятный интерфейс для создания моделей трубопроводного обогрева сети в 2D и 3д;

генерирование схем, выполнение чертежей с использованием таблиц и предоставлением графических данных;

расчёт проектов по водоснабжению;

разводка устранений в застойной зоне, опасной с точки зрения возможного увеличения количества бактерий.

новичкам разобраться в требованиях и настройках будет сложно;

софт не подходит для старых моделей ПК и ноутбуков;

программа адаптирована только для продукции Rehau.

Видео: как рассчитать теплый водяной пол в программе RAUCAD/Rauwin 7.0.

DEVI HeatMAP

Программа рассчитывает длину площади под обогрев.

Воспользоваться программой можете по ссылке.

определение размеров комнат, где есть холодные участки без нагрева;

вычисление длины комнаты с тёплым полом Devi;

бесплатная загрузка софта;

подробный расчёт шага нагревательного кабеля, линий между ними, монтажной ленты.

для работы нужно скачать на ПК Adobe Flash Player;

подходит для создания проекта только на основании материала, который выпускает компания Devi.

UPONOR

Нужна, чтобы создать эффективную систему обогрева пола.

Программа доступна для скачивания на официальном сайте Uponor.

возможность построения двухмерной архитектуры здания с ограждающими конструкциями в графическом редакторе;

проведение теплотехнического расчёта;

печать проекта с подробной детализацией;

расчёт установки труб и вычисление их диаметра с заданием потери тепла помещения, оценкой пространства, напольных покрытий, температуры и коллекторной длины труб;

сбор параметров температурной подачи, шаговой прокладки трубы, комнатных петель;

настройка коллектора и выдача комплекта описанного материала;

доступность автоматического и ручного режима создания схем напольного покрытия с установлением шаговых промежутков.

для использования необходимо пройти обучение на курсах или семинарах, поскольку программа сложная;

надо проходить регистрацию, а потом авторизацию, чтобы получить на почту ключ от персонального менеджера;

особой привязки к арматуре и оборудованию нет, но большая часть труб должна быть Uponor.

Программа подходит для инженеров и строителей. Новичкам справиться с ней будет сложно.

«Поток»

Программный комплекс для вычисления основных характеристик системы тепла и получения формы желаемого напольного покрытия.

Официальный сайт, где можно скачать программу или воспользоваться демоверсией.

универсальный характер софта;

составление и моделирование схем однотрубной, двухтрубной и лучевой систем;

создание проекта водяного тёплого пара;

в базе данных есть параметры труб, комплектующие разных производителей;

результаты расчёта адаптируемы с AutoCAD, их можно сохранить в формате Word;

вычисление затрат на отопление для каждой квартиры, учитывая централизованное или автономное теплоснабжение;

большой выбор дополнительных функций.

высокая стоимость программы;

ограниченные возможности бесплатной версии.

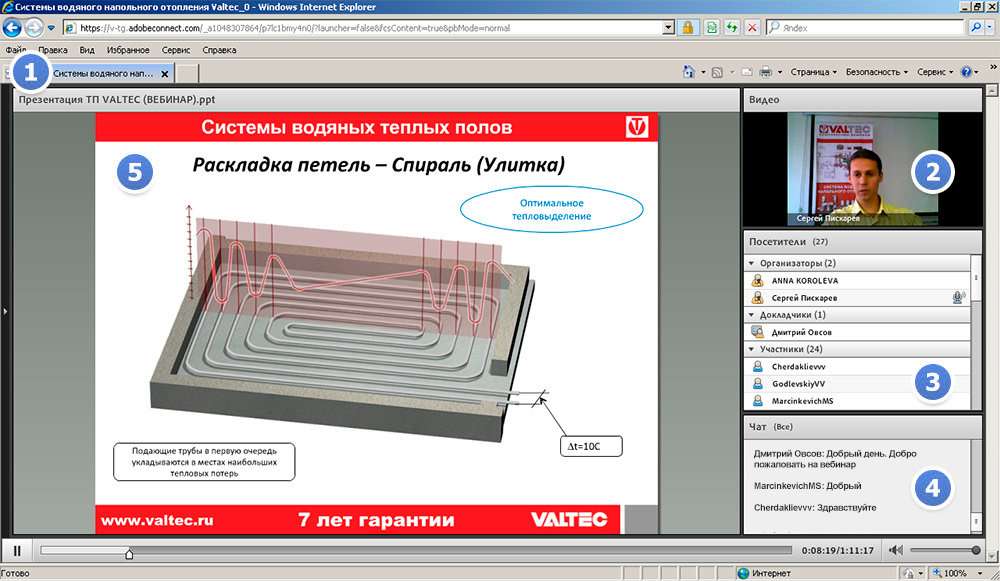

Valtec

Сервис помогает правильно провести теплотехнические и гидравлические подсчёты водяного отопления пола.

Официальный сайт Valtec, где можно скачать программу.

создание модулей по внесённым параметрам;

интуитивно понятный интерфейс;

создание разных вариантов расчёта водяных радиаторных, напольных и настенных отопительных обогревателей;

определение тепловых потребностей строений;

вычисление количества воды и объёмы канализационного стока;

проведение гидравлических расчётов теплового снабжения на объектах внутренней сети;

добавление справочного материала в каталог пользователя, который появляется после установки и запуска программы «Валтек»

Valtec — один из лучших софтов без существенных недостатков.

Вернуться к оглавлению

Простые программы для начинающих

Простые в использовании программы, с помощью которых можно сделать расчеты.

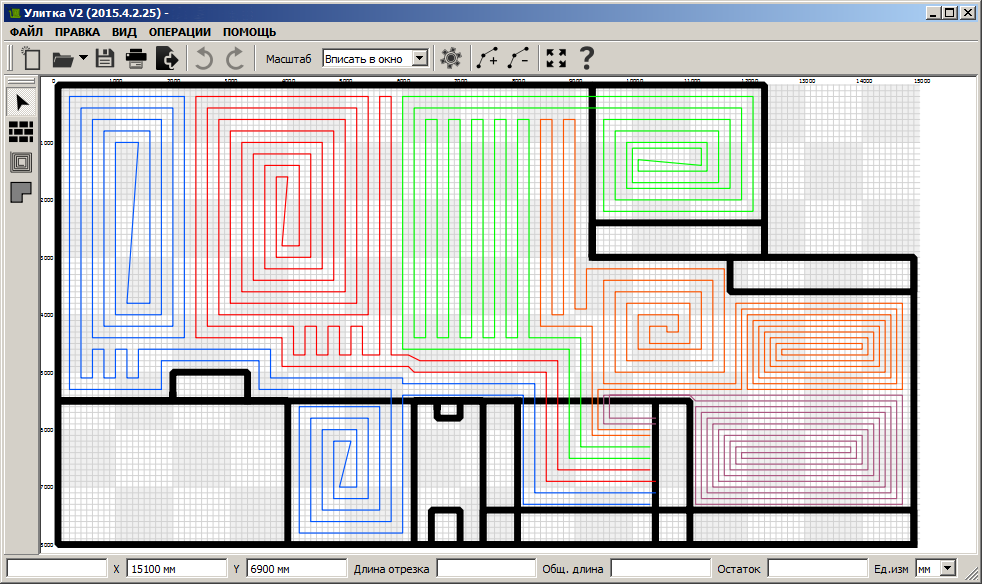

«Улитка»

Программа предоставляет ускоренную планировку, экономит деньги. Раскладка пола методом «улитки» производится по спирали с выдержкой шага 30 см.

Скачать программу «Улитка» можете по ссылке.

Нужно рассчитать мощность обогрева по площади пола. Практически на 1 м² затрачивается 10 Вт.

рисование по сетке, созданной для нового проекта;

возможность создавать нужные узлы, петли, комнаты с просчётом площади помещения;

расчёт количества металлической или пластиковой подложки;

вывод полученной схемы на экран и притер.

демо-версия работает без регистрации, но имеет ограниченный функционал;

для расширения возможностей пользователь обязан пройти авторизацию и получить специальный ключ;

софт не работает без интернета;

делает укладку только по одному варианту.

OVPlan

Удобный и простой сервис с постоянным обновлением модулей и баз.

Скачать программу OVPlan на официальном сайте.

большое количество функций, если пользователь пройдёт несложную и бесплатную регистрацию на сайте разработчика;

план системы отопления чертят сначала в AutoCAD, чтобы потом перенести в схему OVPlan. В результате можно получить подробный проект;

вывод на экран и принтер схемы и спецификации;

отсутствие жёсткой привязки к радиаторам, трубопроводам, насосам и котлам, хотя арматура должна быть только Oventrop;

переписывание коэффициентов местного сопротивления для каждого участка с определением процентов.

скачивать нужно только с сайта производителя, иначе софт не будет обновляться

Вернуться к оглавлению

Заключение

• Выбор программного обеспечения для разработки системы тёплого пола начинается с изучения особенностей функционирования и расположения (частный дом или квартира).
• Обязательно нужно учитывать возможности демо-версии и полного софта. Это позволит провести гидравлические расчёты в нужных местах.
• Для простых решений подходят онлайн-проектировщики или программы с базовым набором функций.
• Более сложные варианты теплоснабжения создаёт программа для расчёта теплого пола с широким функционалом.

инструкция и устройство систем, узлов для теплоизоляции, отзывы о комплекте

На сегодняшний день теплый пол перешел из разряда элитного атрибута в необходимый элемент ремонта, создающий комфортную обстановку в доме. Из всего многообразия товаров на строительном рынке наибольшую популярность завоевал водяной теплый пол Valtec. Компания Valtec занимается производством инженерной сантехники, идеально подходящей для бытовых систем тепло- и водоснабжения, имеет положительные отзывы. Демократичная цена, высокие эксплуатационные свойства и гарантия производителя – далеко не весь перечень ключевых преимуществ, благодаря которым покупатели делают выбор в пользу именно этого товара.

О продукции

Бренд, основанный в 2002 году в Италии, сумел занять активную позицию в своем сегменте. Продукция соответствует отечественным условиям эксплуатации, российским и европейским стандартам качества. Бренд занимается производством системы водяных теплых полов. Водяные тепловые полы работают от котла или радиаторов. Такой тип пола идеален для укладки разных зон помещения. Отличается сложной установкой и простой инструкцией. Возможность использования разных источников питания делает этот тип пола универсальным и удобным в использовании.

Этапы проектирования

Чтобы теплый водяной пол компании долгое время радовал своими эксплуатационными характеристиками, необходимо ответственно подойти к процессу его монтажа. Во-первых, важно произвести определенные расчеты, по результатам которых можно будет выбрать необходимые материалы и разработать схему монтажа. Это чертеж помещения с обозначенными сроками прокладки магистралей, участками, в которых будет установлено управление, распределительными элементами и участками подключения к системе отопления.

Основное правило, которое необходимо соблюдать в процессе расчета, заключается в том, что теплопотери помещения должны соответствовать теплопередаче полов.

Оборудование

Сочетание всех компонентов образует единую систему, обеспечивающую бесперебойную работу и отличные результаты.

В комплект водяного пола Valtec входят:

• трубы;
• крепежных элементов;

коллекторный узел

• ;
• автоматика управления.

Трубы

Особенностью труб, входящих в систему, является их одноименное производство. Они выдерживают перепады температур, не меняя своей структуры. Имея несколько слоев, каждый из которых выполнен из сшитого полиэтилена с проложенной между каждым слоем алюминиевой фольгой, трубы отличаются исключительной надежностью. Внутри конструкции нет воздуха, что сохраняет контур трубы. Прочное соединение каждого слоя и теплоизоляции обеспечивается с помощью специального клеевого состава.

Трубы марки имеют ряд особенностей:

• срок их службы более 50 лет;

коэффициент теплового линейного удлинения

• стремится к минимуму;
• они устойчивы к цементу.

Трубы из сшитого полиэтилена рекомендуются специалистами, отличаются диаметром нарезки (16 и 20 мм). Слой поливинилэтилена, выполняющий защитную функцию, которым покрыта поверхность труб, обеспечивает полную воздушную изоляцию, необходимую для правильного функционирования системы отопления.

Трубы изготавливаются в двух вариантах:

• металлопластик;
• сшитый полимер.

Первый вариант предназначен для установки в радиаторное, питьевое, потолочное отопление. Монтаж осуществляется обжимным методом. Такие трубы чрезвычайно гибкие, они относятся к более высокой ценовой категории и отличаются длительной эксплуатацией. Во втором случае элемент устойчив к воздействию цемента, срок эксплуатации большой и составляет более 50 лет. Устойчивость к коррозии, температурным и механическим повреждениям, способность хорошо держать форму делают этот вид труб практичным и долговечным.

Valtec — единственный производитель пластиковых труб.

Монтажные элементы

К этим компонентам относятся теплораспределительные пластины, изолирующие подложки и маты с зажимами. Монтаж пола осуществляется путем укладки на бетон теплоизоляционного материала, поверх которого располагаются нагревательные элементы. Эффективность теплого пола повышается за счет отражательной способности верхнего покрытия подложки. А его небольшая толщина позволит незначительно увеличить толщину пола.

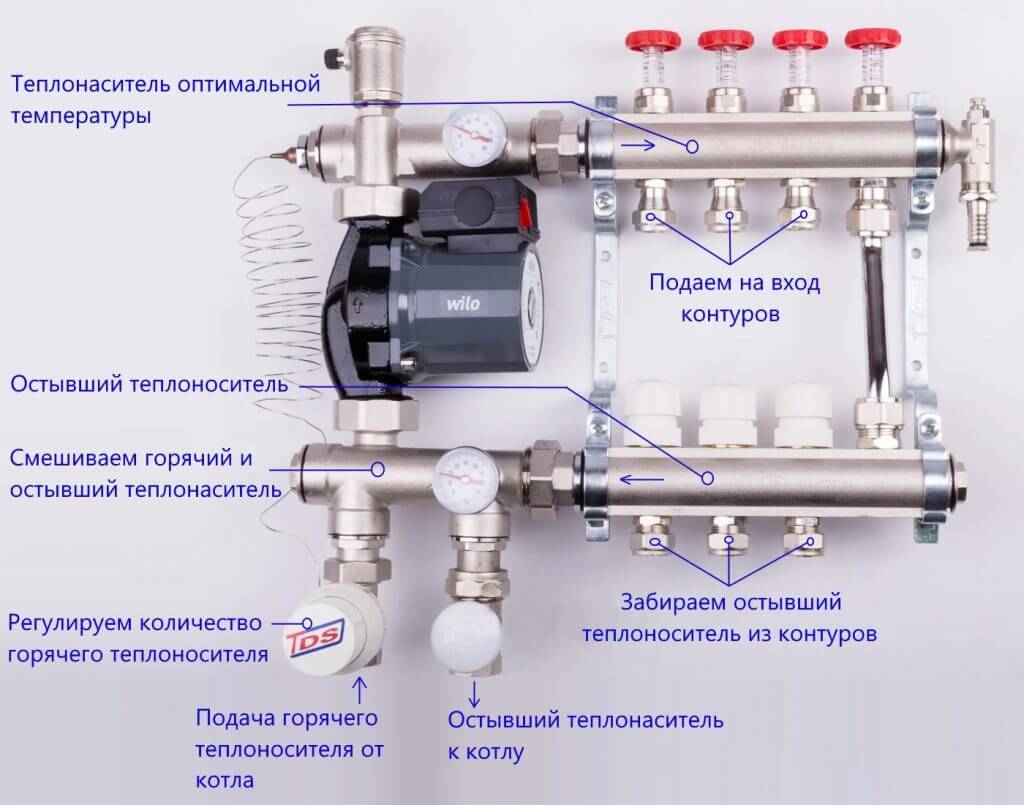

Коллекторный блок

Этот элемент служит местом, где расположены термостаты, смесительные узлы и термостаты (компоненты, благодаря которым осуществляется управление системой). Благодаря коллекторам трубы соединяются в общую систему. Если в доме несколько этажей, то коллекторные элементы лучше размещать на каждом из них.

Автоматика управления

Этот элемент позволяет дистанционно управлять системой с учетом температуры воздуха в помещении.

Позволяет регулировать мощность теплового потока и состоит из двух компонентов:

• сероприводы;
• выносной термостат.

Сервоприводы расположены на клапанах впускного коллектора, они подключены к термостату. Благодаря этому можно регулировать мощность нагрева отдельных участков и всей поверхности в целом. Функция выносных термостатов заключается в управлении различными элементами функционирования системы, исключая ручную настройку элементов системы.

Способы подключения

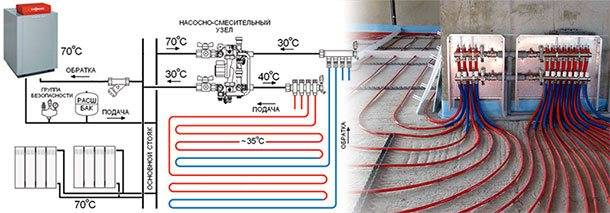

Существует несколько вариантов подключения водяного пола Valtec:

• непосредственно от источника тепла;
• через вентиль;
• через насосно-смесительный узел.

Первый способ больше подходит для помещений, площадь которых составляет около 40 квадратных метров. Во втором случае площадь отапливаемого помещения может быть вдвое больше, что подходит для комбинированного варианта отопления (водяной пол вместе с радиаторами). Последний идеально подходит для помещений площадью до 200 кв. м., есть возможность ручной и автоматической регулировки.

Преимущества

Этот пол очень универсален, его можно использовать для подогрева паркета и плитки. Для безопасной и эффективной работы системы необходимо соблюдать важное правило: толщина верхней стяжки должна быть 20 мм, ее наличие обязательно. Это обеспечивает равномерное распределение тепла по периметру напольного покрытия. Такие полы идеально подходят для больших площадей, такие системы обогрева широко используются в современных коттеджах. Их отличает экономичность и практичность. При использовании этой системы подогрева пола можно сэкономить около 15% электроэнергии.

При эксплуатации такого пола электромагнитные поля не возникают. Все эти преимущества делают теплые водяные полы Valtec оптимальным решением для установки в городских квартирах, коттеджах и частных домах (независимо от площади помещения). Благодаря эффективности, практичности и экономичности эти изделия завоевывают все большую популярность на рынке. Аллергикам стоит обратить внимание на полы Valtec. Тепловые потоки не вызывают циркуляцию пыли. Система отопления не влияет на влажность в помещении и не нарушает комфортный микроклимат в доме.

Все необходимые комплектующие есть в свободной продаже, что позволяет легко приобрести недостающий предмет.

Отдавая предпочтение водяным полам Valtec, потребителям будет полезно узнать, чем этот продукт выгодно отличается от остального ассортимента, представленного на рынке. Эффект саморегулирования является отличительной чертой систем напольного отопления. Изменение температуры воздуха пропорционально тепловому потоку. Семилетняя гарантия делает эти полы качественной долгосрочной покупкой. Теплые полы Valtec отличаются оптимальным соотношением цены и качества. Покупатели отмечают, что продукция бренда достойна покупки, она долговечна и делает пол теплым.

Подробнее о теплом полу Valtec вы узнаете из следующего видео.

Системы и оборудование, инструкции по теплоизоляции, отзывы

Теплый пол в помещении — один из самых популярных видов систем отопления на сегодняшний день. Он экономит пространство, не портит внешний вид помещения и создает уютную комфортную атмосферу.

Наиболее популярной является продукция компании Valtec, являющаяся детищем российских и итальянских специалистов.

Особенности и преимущества

Водяной теплый пол от Valtec применяется:

• как дополнительная система отопления к основным видам отопления;
• как альтернатива классической радиаторной системе;
• в частном жилом секторе;
• в крупных торговых и спортивных объектах.

При этом, где бы оно ни устанавливалось, оборудование, изготовленное по итальянской технологии, гарантирует высокое качество и повышенный комфорт использования.

Высокое качество системы обеспечивается особенностями ее производства:

• использование высококачественных материалов;
• использование автоматизированного оборудования;
• проведение жестких тестовых испытаний готовой продукции (высокое давление, воздействие кислот, щелочей и др.).

Все это позволяет производителю устанавливать гарантийный срок на свою продукцию до 7 лет (на самом деле теплый пол может прослужить гораздо дольше).

Конструкция

В состав системы напольного отопления Valtec входят:

• Трубы , которые могут быть изготовлены из металлополимерного материала, либо из полиэтилена высокого давления.

1. Первые чаще всего используются для монтажа питьевого, потолочного или радиаторного отопления. При параметре 16-40 мм они гнутся свободно, не образуя перегибов.
2. Второй предназначен для теплых полов. Их внутренние стенки абсолютно гладкие, что не позволяет грязи застаиваться и образовывать пробки. При этом трубы способны выдерживать даже сильные перепады температур, не подвержены коррозии, а также устойчивы к механическим воздействиям.

• Установочные детали , которые включают теплораспределительные пластины, фиксирующие маты и теплоизоляционные подложки;
• Различные разъемы и дополнительные элементы. Например, в качестве крепежа используются пресс-фитинги специальной конструкции;
• Термостат и смесительный модуль , которые устанавливаются в блоке коллектора. Последние вместе с кранами и крепежными патрубками составляют основную рабочую часть — насосно-смесительный узел.

При этом теплый пол от Valtec имеет свои особенности, выделяющие его из ряда аналогичных систем отопления.

Основные из них:

• узел смесительный нагревает теплоноситель до 40°С. Именно эта температура считается наиболее оптимальной для обогрева помещения. В процессе работы нагретая вода постоянно смешивается с охлаждающей;
• равномерность обогрева осуществляется за счет разделения помещения на зоны и использования гребенки, имеющей от 2 до 12 отводов;

• за подачу теплоносителя в контур в необходимом объеме отвечает расходомер — вентили, регулирующие давление в зависимости от длины трубы;
• система укладывается на подложку, в которой используется мультифольга толщиной 3 мм, обеспечивающая паро- и теплоизоляцию. На поверхность фольги нанесена маркировка, которая помогает правильно развернуть и соединить трубы.

Кроме того, разработчики создали несколько моделей автоматики. Их выбор зависит от площади помещения, в котором будет использоваться твердый теплый пол (размер комнаты или зала может варьироваться от 20 до 120 квадратных метров). Автоматика самостоятельно регулирует работу системы в зависимости от изменения температуры в помещении.

Достоинства и недостатки

Благодаря использованию инновационных технологий и особенностей оборудования теплый пол Valtec имеет множество преимуществ:

• Возможность установки в неотапливаемых помещениях Например, в гаражах, автосервисах и других объектах. Чтобы система не замерзала в охлаждающей жидкости, достаточно долить антифриз;
• Энергоэффективность. Это возможно благодаря тому, что вода не нагревается до высоких температур;

• Долговечность. Весь комплект оборудования, входящего в систему, отличается высокой прочностью и может работать длительное время даже при повышенной жесткости воды;
• Автоматика. Для корректной работы необходимо только изначально правильно выставить настройки. После этого вмешательство человека практически не требуется. «Умная» система сама создаст благоприятный микроклимат в помещении.

Кроме того, как и все подобные системы, не портит внешний вид помещения и не занимает полезную площадь. Еще одним большим плюсом является его полная комплектация, не требующая использования дополнительных деталей при установке. Помимо основных элементов, в ассортименте компании есть все, что необходимо для организации тепло- и гидроизоляции теплого пола, а также для его совмещения с наружным напольным покрытием.

Что касается минусов системы Valtec, то к ним можно отнести невозможность установки в многоэтажных домах.

Инструкции по установке

Профессиональные инструкции по установке начинаются с размеров и дизайна. В расчетах учитывается не только площадь помещения, но и степень его утепления, а также наличие (отсутствие) других источников тепла. В среднем мощность системы «теплый пол» для хорошо утепленного помещения может быть от 9от 0 до 150 Вт/кв.м. При этом для жилых комнат можно использовать меньшую мощность, а для помещений с повышенной влажностью потребуется более мощное оборудование.

Процесс монтажа осуществляется в следующей последовательности:

• формирование бетонного основания;

укладка теплоизоляции

• поверх чернового пола;

трубоукладочная система

• ;

заливка стяжки

• ;
• верхнее покрытие.

В качестве последнего может быть использован любой материал. Не менее важным этапом монтажа системы является настройка и настройка смесительного узла и автоматики. Еще до того, как будет залита стяжка, все элементы должны быть соединены между собой, после чего необходимо провести испытания.

Приступить к дальнейшей работе можно только в том случае, если система работает без сбоев и нарушений.

Отзывы

Многочисленные отзывы о компании Valtec и ее продукции свидетельствуют о высоком качестве производимых систем. Покупатели, установившие теплые полы этого производителя, отмечают, что в доме стало намного теплее и нет духоты и пересыхания воздуха, как при использовании радиаторов.

Кроме того, система, надежно спрятанная под полом, позволяет расставлять и переставлять мебель в комнатах как угодно (с большинством систем отопления это сделать невозможно). Но больше всего положительных отзывов можно услышать о высоком качестве системы «теплый пол», простоте ее эксплуатации и бесперебойной работе на протяжении многих лет.
