Вальмовая крыша — особенности конструкции и расчёт, стропильная система крыши

В компании «Артель-Строй» Вы можете заказать устройство вальмовой крыши. Об особенностях конструкции, преимуществах и недостатках вальмовой крыши и как рассчитать стоимость – читайте в статье наших экспертов.

Особенности конструкции

В классическом варианте конструкция вальмовой крыши состоит из четырех скатов, два из которых имеют треугольную форму, ещё два – трапециевидную. Каждая сторона крыши размещается под углом (скатная крыша). Стороны соединяются в верхней точке – коньковое соединение или просто конёк. Снизу заканчиваются на одном уровне.

Классический вариант вальмовой крыши сооружают для домов прямоугольной формы. Для других придумана полувальмовая голландская крыша (некоторые скаты укорочены, в некоторые устанавливают «слуховое» окно), полувальмовая датская (нет конькового соединения, вальмы начинаются ниже).

Стропильная система вальмовой крыши

Для обустройства четырехскатной (вальмовой) крыши требуется иная стропильная система: к стандартной двухскатной системе добавляются особые элементы – стропильные ноги треугольной формы.

Два ската, расположенные в привычных местах называют фасадными, другие два – торцевыми. Та линия, в которой они соединяются (конёк), имеет длину меньше длины дома.

Часть ската, которая выступает за пределы дома, называется свесом. Она удлиняется за счет стропильных ног или кобылков. Свес защищает стены от влаги.

Треугольная стропильная система для вальмовой крыши отличается такой же надежностью и жесткостью, как и у двухскатной крыши. Она выдерживает вес кровельного пирога, из чего бы он ни состоял (покрытие в форме листов, рулонов, модулей).

Преимущества и недостатки

Вальмовая крыши имеет ряд преимуществ, которые отличают её от других аналогичных конструкций.

• Подкровельное (чердачное) пространство можно использовать в качестве жилого (потолки достаточно высоки).
• Популярна среди архитекторов, поскольку позволяет придать дому законченный совершенный вид. Идеальна для оформления загородных коттеджей, таун-хаусов, садовых домиков.
• Идеально подходит для применения в районах с сильными порывами ветра (снижает парусный эффект – кровельное покрытие не сорвет ветром).
• Можно обустроить скаты под определённым углом, в зависимости от климатических условий. Крутые подходят для районов с высокой снеговой нагрузкой. Пологие – для ветренных.

Однако стоит учитывать и минусы конструкции. А они, в основном, связаны с финансовым вопросом.

• Нет возможности установить обычные окна, только «слуховые» (окно в кровле). Слуховое мало чем отличается от обычного, но обходится дороже. И не всегда возможно установить вариант с полноценным размером. Поэтому естественного освещения внутри оказывается недостаточно.
• При увеличении угла наклона скатов увеличивается расход материала.
• Конструкцию вальмовой крыши могут сделать и установить на дом далеко не все. Приходится обращаться к профессионалам.
• Установка вальмовой крыши подразумевает надежный капитальный фундамент под домом (из-за значительного веса стропильной системы).

Расчет вальмовой крыши

Предварительный расчет стоимости вальмовой крыши сводится к расчету стоимости её элементов. С помощью компьютерной программы или онлайн-калькулятора узнать стоимость гораздо проще.

Угол наклона скатов

Программа, кроме стоимости, также определяет оптимальный угол наклона (в зависимости от погодный условий в месте проживания). Его, кстати, можно определить и самостоятельно – существуют карты, на которых вся территория страны разбита на восемь зон. В каждой свои условия: сила ветра, обильность осадков. Найдите место строительства на карте и определите зону. Узнаете рекомендации по углу наклона скатов.

Также существуют рекомендации по определению оптимального угла наклона в зависимости от выбранного кровельного материала.

• Для рулонных на основе битума выбирают уклон в 0-3 градуса.
• При устройстве крыши с применением черепицы – 34 градуса.
• Волнистые асбестоцементные листы – 9 градусов.
• Глиняная черепица – 9,5.
• Стальные листы – 18.
• Сланцевые и асбестоцементные плиты – 26,5.
• Деревянная кровля – 39.

Расположение конька

Высоту расположения конька вычисляют по разрезу крыши. Когда известны углы наклона и основание (равно ширине дома), применяют формулу и определяют высоту конька.

Толщина элементов стропильной системы

Для создания стропильной системы требуются пиломатериалы разной толщины. Толщину стропил, стоек, конька определяют в зависимости от будущей нагрузки на фундамент: вес кровельного материала, каркаса, пола мансарды, перекрытий, плюс временные нагрузки в виде снежного покрова.

Например, общая нагрузка на фундамент кирпичного дома может составить около 6,5 тонн, из которых 197 кг – вес черепицы. Это и есть нагрузка на 1 погонный метр стропильной системы. В зависимости от нагрузки сначала определяют шаг, на котором следует устанавливать стропила: от 60 до 215 см. По таблице, в зависимости от шага и длины стропил, выбирают габариты пиломатериалов.

Заказать монтаж вальмовой крыши в Липецке

Обращайтесь в компанию «Артель-Строй»: наши специалисты имеют большой опыт кровельных работ и соответствующую квалификацию. Качественно выполним любой проект: беремся за возведение скатной кровли любого вида!

Работаем в Липецке и по области. Возможен выезд в соседние регионы.

Фотогалерея скатных крыш

Стропильная система вальмовой крыши: схема, специфика устройства

Вальмовые крыши привлекают внушительным списком убедительных преимуществ. В их числе эффектная форма, равномерность прогрева и надежная защита дома от осадков. Благодаря отсутствию фронтонов вальмовым конструкциям не страшны существенные ветровые нагрузки. По сравнению с двухскатными вариантами намного меньше причин опасаться деформаций.

Перечень плюсов можно продолжить, но их поток притормаживает весьма веское обстоятельство: стропильная система вальмовой крыши не радует простотой устройства. Однако сложность не остановит самостоятельного строителя, если он знаком с нюансами сооружения четырехскатного каркаса.

Вальмовые крыши от двухскатных собратьев отличаются тем, что вертикальных стенок фронтонов в их конструкции нет. Место фронтонов заняли расположенные в торцах треугольные скаты, ощутимо сокращающие реальный и визуальный объем крыши.

Экономический эффект от уменьшения объема – вопрос спорный. При раскрое крупнолистового материала на вальмовые скаты расходы напротив увеличиваются. К примеру, укладка профлиста или монтаж металлочерепицы заставят раскошелиться на покупку покрытия раза в полтора больше, чем на обустройство стандартного скатного сооружения.

Приобретение материала из разряда штучных позволит уменьшить бюджет строительства, ведь на обшивку торцов крыши тратиться не придется.

По аналогии с любой из строительных конструкций вальмовую крышу можно условно разделить на простые геометрические формы. В простейшем варианте без сопряжений и ендов у нее есть две пары симметричных скатов: два треугольника и две трапеции. На этом основании вальмовая крыша получила параллельное название «четырехскатная».

В анфас ее разрез напоминает обычную треугольную двухскатную крышу. В профиль у сооружения трапециевидная конфигурация, которую также можно разделить на прямоугольник с двумя зеркально развернутыми треугольниками по бокам.

Форма трапеции зависит от архитектурных предпочтений хозяина. Определяется она соотношением длины карнизного свеса к длине конька. Часть конструкции, ограниченная прямоугольником, сооружается в соответствии с висячими или наслонными технологическими кровельными стандартами.

Заменившие фронтоны вальмы устанавливаются под некоторым углом к горизонту, т.к. примыкать они обязаны к наклонным сторонам трапеции. Вот в их устройстве и заключается основная загвоздка вальмовой стропильной системы, потому что обычным скатным методом устроить ее не получится. Ведь коньковый прогон не перекрывает полностью скат. Потому стропильным ногам вальм и сопряженных с ними треугольных частей больших скатов буквально не на что опереться верхними пятками.

Опорой для них станут особые накосные стропильные ноги, соединяющие коньковый прогон с углами конструкции. Если на вальмовую стропильную конструкцию взглянуть сверху, то накосные стропилины будут похожи на диагонали.

Направление установки стало причиной получения второго технологического названия — «диагональные». Естественно, опираться на диагонали будут разновеликие по длине стропильные ноги, т.к. устанавливаются они перпендикулярно свесам крыши. У них есть собственное наименование – нарожники.

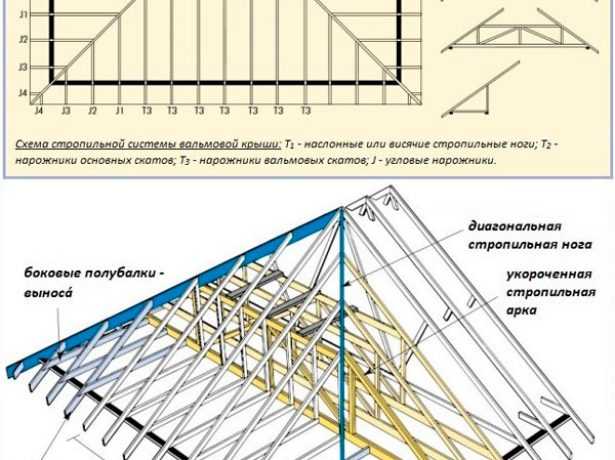

Суммируя информацию, получаем, что в сооружении стропильного каркаса для вальмовой крыши будут задействованы:

• Рядовые стропильные ноги, опирающиеся нижней частью на мауэрлат или на балки перекрытия. В соответствии с типом опоры они могут быть висячими или наслонными.
• Диагональные стропилины, соединяющие углы крыши и края конькового прогона. Отметим, что используют их не только в обустройстве выпуклых углов вальмовых крыш, но и в сооружении вогнутых углов ендов.
• Нарожники, формирующие плоскости вальм и примыкающих к накосным стропилам частей больших скатов.

Установка висячих и наслонных стропильных ног выполняется по правилам, согласно которым сооружается стропильная система двухскатной крыши. Разбираться будем с их диагональными собратьями и со стропильными полуногами-нарожниками.

Диагональные стропильные ноги

Принимая во внимание диагональное расположение, несложно догадаться, что длина накосов больше, чем длина обычных стропильных ног. К тому же они служат опорами для нарожников. Ввиду чего нагружены накосные стропила в полтора раза больше, чем рядовые аналоги. Потому их принято делать спаренными из двух досок сечением, равным аналогичному размеру материала для рядовых стропильных ног.

Спаривание накосных стропилин одновременно решает три технические задачи:

• Позволяет без риска увеличить нагрузку за счет удвоенного сечения несущего элемента.
• Предоставляет возможность получить диагональный элемент конструкции любой длины без ослабленных наращиванием участков.
• Устраняет необходимость в целенаправленной покупке бруса для накосных стропил.

Из-за своей длины диагональные стропилины нуждаются в дополнительных опорах, количество которых зависит от длины стропильной ноги.

Опоры для диагональных стропилин

Независимо от масштабов строительства любая схема стропильной системы вальмовой крыши включает опоры для усиления диагональных стропильных ног. Если проектный размер накоса более 9м, т.е. он перекрывает равнозначный по метрам пролет, его непоколебимость обеспечивают двумя дополнительными опорами. Для пролетов поменьше достаточно одной опоры, расположенной в верхней зоне пролета.

В качестве опоры диагональной стропилины могут использоваться:

• Стойка, устанавливаемая вертикально прямо на перекрытие. Между ней и перекрытием прокладывается кусок гидроизоляции, если стойке предстоит упираться в железобетонную плиту.
• Подкос. Устанавливается, как и положено подкосным стропилинам, под углом, размеру которого позволено варьировать в пределах от 45º до 53º. Особого значения величина наклона не играет. Важно, чтобы сам подкос поддерживал стропилину на наиболее нагруженном участке. Нижнюю пятку подкоса упирают в лежень.
• Шпренгель. Представляет собой Т-образную короткую балку из бруса, перевернутую низом вверх. Используется в устройстве больших пролетов, нуждающихся в двух и более усиливающих опорах. Устанавливается шпренгель так, чтобы его основание было перпендикулярно накосной стропилине. Располагают его в нижней части большого пролета ближе к углу крыши. Вместо шпренгеля может быть использована обычная короткая стойка.

Делают дополнительные опоры опять же из сдвоенной доски или бруска, устанавливают в наиболее нагруженных точках.

С нюансами устройства опор для каркаса вальмовой крыши ознакомит видео-обзор:

Нюансы опирания накосных стропилин

Верхняя пятка диагональной стропилины опирается на коньковый прогон различными способами. Выбор способа зависит от конструктивных особенностей стропильной системы:

• В стропильных конструкциях с одним прогоном вдоль центральной оси крыши диагональные стропильные ноги опирают непосредственно на консоли прогона.
• В стропильных системах с двумя прогонами и дощатыми стропильными ногами диагональные стропилины опирают на шпренгель, который в свою очередь опирается на оба прогона.
• В стропильных каркасах с двумя прогонами и стропилинами из бруса кроме шпренгеля применяется прибоина – дощатый коротыш, сшивающий рядовые стропильные ноги в зоне конька. Толщина усиливающего коротыша от 5 и более см.

Пятка диагональных стропилин для посадки на один из перечисленных верхних упоров подрубается по факту. Крепление производится гвоздями. Усилить при необходимости фиксацию можно скрутками из проволоки или металлическими хомутами.

Нижние пятки накосов можно упереть в угол мауэрлата или специально установленной угловой балки. Можно просто опереть на них. Крепят диагональные стропильные ноги металлическими скобами, гвоздовым боем поверх деревянной накладки или уголками.

Нарожники и способы их устройства

Нарожники формируют вальмы и треугольные части больших скатов. Верх полуноги опирается на накосную стропилину, нижняя пятка на мауэрлат, врезной брус или балку деревянного перекрытия.

Монтаж нарожников может производиться:

• Посредством врубки. В накосах выбирают гнезда так, чтобы полуноги смежных скатов не располагались друг против друга. Рекомендовано, чтобы между врубками расстояние было минимум 20см. Поэтому в шаге установки нарожникам позволено смещаться, чтобы не вырубать гнезда в одной точке.
• Путем установки черепных брусков, служащих опорами для полуног. Бруски 50×50мм наращиваются вдоль нижних граней с обеих сторон диагональной стропилины. Их наличие позволяет отказаться от врубок, ощутимо ослабляющих несущий элемент.

Второй вариант проще в работе и предпочтительней из-за увеличения жесткости конструкции. К тому же он абсолютно не обязывает менять шаг установки полустропил: они могут быть расположены друг против друга. К мауэрлату или балкам нарожники крепят тем же методом, что использовали для установки рядовых стропилин.

Самый простой способ увенчать загородную собственность четырехскатной конструкцией заключается в покупке и установке готовых стропильных ферм. Однако значительно интересней, полезней, дешевле собственноручно заняться устройством вальмовой крыши и подходящей ей по типу стропильной системы.

Тем более если ее запланировано возвести над небольшой хозяйственной постройкой, беседкой или летней кухней. На простых конструкциях очень даже стоит потренироваться перед приложением усилий к более ответственным объектам.

Отметим, что в приведенном ниже примере отсутствует перекрытие, не огорожен чердак и нет утепления. На скатах практически не задерживается снег, т.е. на накосные стропильные ноги действует минимальная по их стандартным меркам нагрузка. Не сохранен принцип разбежки между нарожниками.

Все узловые соединения выполняются гвоздовым прибоем и металлическими уголками. Исполнителю потребуется доска 5×25см для изготовления стропильных ног и прогона, а также влагостойкая фанера для сооружения сплошной обрешетки, потому что постройку планируется покрыть битумной черепицей.

Этап 1: Моделирование и проектирование

Независимо от архитектурной сложности строительной конструкции ей нужен проект. Он поможет определиться с оптимальной формой и избавит от покупки лишних материалов. Для простой вальмовой крыши со стандартной стропильной системой не потребуются суперсложные чертежи, но сделать хотя бы простенький эскиз необходимо.

Инструкция для упрощенного проектирования:

• Измеряем ширину/высоту/длину строения. Согласно данным вычерчиваем профиль и анфас строения на листе бумаги в масштабе, например 1:50. Это значит, что все размеры необходимо будет поделить на 50. Т.е. стена домика с размерами 5×2,5м на самодельном чертеже будет изображена в виде прямоугольника со сторонами 10×5см. Если мелковато выходит, масштаб можно выбрать покрупней — 1:40, 1:25 и т.д. Готовый эскиз желательно продублировать пару раз в запас.
• Выбираем оптимальную высоту крыши и угол ее крутизны. Для этого на одном из дублей эскиза рисуем несколько вариантов абриса крыши. Определяем наиболее удачный и измеряем транспортиром угол наклона будущих скатов.
• Отмечаем на дубле эскиза точки установки наслонных стропилин, это шаг. Обе стенки нам необходимо разделить на равные отрезки. Необязательно, чтобы шаг установки под вальмовым и пятиугольным скатом был одинаковым.   В примере расстояние между стропильными ногами на обеих стенках строения равно 20 дюймам, это 50,8 см. По факту шаг установки может варьировать от 0,4 до 2,1м. Однако отметим, что слишком часто установленные стропила увеличат в разы расход материала, а слишком редко заставят усиливать конструкцию дополнительной контробрешеткой.
• Определимся с длиной конька. Нарисуем его на дубликате шаблона, учитывая, что коньковый брус должен связывать цельное количество пар стропилин. Отложим от обоих краев длинных стен равные расстояния.
• Все результаты переносим на основной лист и подсчитываем, сколько понадобится материала. Длину стропилин считаем по внешним сторонам с учетом длины карнизных свесов по 40-50см. Расход фанеры рассчитываем по количеству цельных панелей, приходящихся на каждую плоскость четырехскатной крыши.

По числу стропилин вычисляем количество крепежа. Гвозди нам потребуются буквально во всех узловых креплениях. Уголков на каждую стропильную ногу должно приходиться по паре. Не забываем купить доску с небольшим запасом на случай огрехов в собственной работе.

Для устройства вальмовой крыши по кирпичным и пенобетонным стенам потребуется брусок для сооружения мауэрлата. Он не нужен, если установка стропильной системы выполняется по деревянным стенам.

Этап 2: Устройство основной части вальмовой крыши

Первым делом соорудим вспомогательные леса из расчета, что между плоскостью самодельной подставки типа высокой скамьи и коньковым прогоном должен помещаться домашний мастер в полный рост.

Стартом монтажа стропильной системы для будущей вальмовой кровли является устройство коньковой части конструкции:

• К сопряженным с вальмами стенкам постройки прибиваем по вспомогательной доске, один край которой должен совпасть с центральной осью. Между досками натягиваем шнурку, повторяющую центральную ось.
• Примеряем пару стропилин к торцу строения. Пересекаться они должны прямо под шнуркой. Очерчиваем по факту линии спилов верхних пяток, не забывая, что между стропильными ногами будет прогон толщиной 5см.
• По полученным шаблонам заготавливаем наслонные стропилины.
• Устанавливаем попарно стропильные ноги по меткам основной части системы. Временно крепим одним гвоздем.
• Устанавливаем коньковый прогон между верхними пятками, которые до этого свободно опирались друг на друга.
• Прибиваем гвоздями стропилины к прогону.
• К мауэрлату или верхнему венцу домика низ стропилин прикрепляем металлическими уголками.

Вспомогательные доски демонтируем, они нам более не понадобятся.

Этап 3: Сооружение вальмовых скатов

Вальмовую часть стропильной системы крепим аналогичным образом: нижние пятки уголками к мауэрлату или к верхнему венцу, верхние закрепляем гвоздями. Работу производим в следующей последовательности:

• Примеряем к скату первую накосную стропилину, отмечаем по факту линию спила. Нижняя часть стропилины должна точно проходить через угловую точку разметки.
• Отпиливаем отмеченные излишки. Прибиваем гвоздями диагональную ногу к коньковой консоли, низ фиксируем уголками.
• Аналогично поступаем с остальными тремя накосами.
• Заполняем вальмовый скат нарожниками, предварительно примерив каждую деталь к положенному месту и отпилив излишки.
• Устанавливаем нарожники пятиугольных скатов.

По окончании работ стропила через одну прикручиваются проволочными скрутками к заложенным в стены деревянным пробкам или ко второму венцу, чтобы сильным порывом ветра конструкцию не сорвало.

Есть способ закладки скруток из отожженной проволоки в кладку еще в процессе строительства для последующего фиксирования стропильной системы. Поверх проволочной скрутки должно быть еще три ряда кирпичной кладки или два ряда пеноблоков.

По готовой стропильной системе укладывается обрешетка. В случае применения мягкой кровли, как в приведенном случае, в качестве покрытия обрешетку делают сплошной из дюймовки, фанеры или подобных плит. Между плитами или досками оставляют зазор в 3 мм. Под жесткие материалы обрешетку сооружают из бруска с рекомендованным инструкцией шагом.

Принцип устройства каркасов вальмовых крыш с более сложной архитектурой немногим отличается от приведенного примера. Последовательность работ точно такая же. Правда наслонные стропильные ноги все же разумней и надежней фиксировать с помощью врубок.

Крайне желательно использование опор под диагональные стропилины. И перед монтажом коньковой части устанавливаются опорные рамы с лежнем внизу и коньковым прогоном вверху. Еще изменение угла наклона скатов при опирании врубкой следует учесть на этапе проектирования.

Как построить более сложную стропильную систему для интересной вальмовой крыши смотрите на видео:

Стропильная система вальмового типа сложнее каркаса обычной двухскатной крыши, но разобраться с ее устройством можно. Четырехскатная конструкция во многих случаях предпочтительней, она интереснее смотрится как над домами, так и над беседками и прочими бытовыми постройками. Описанный вариант сооружения поможет освоить азы в деле возведения вальмовых конструкций, а при удачном результате продолжение обязательно последует.

Будьте в курсе!

Подпишитесь на новостную рассылку

Каркас вальмовой крыши стал проще — хорошее жилищное строительство

Сводка: Строитель из Северной Каролины Джон Кэрролл анализирует процесс строительства вальмовой крыши и обсуждает свой метод переосмысления этой сложной части конструкции. Используя в качестве примера крышу небольшой хозяйственной постройки, Кэрролл сначала находит шесть больших обычных стропил, а затем использует таблицу множителей стропил, чтобы определить длину обычных стропил. Затем он определяет пробег и длину вальмовых и нарожных стропил. Статью сопровождают полноцветные иллюстрации, подчеркивающие процесс шатровой крыши Кэрролла.

Обрамление вальмовой крыши — головная боль для большинства плотников, но это не обязательно. Процесс стал для меня намного проще, когда я понял, что основная проблема при строительстве вальмовой крыши — это планировка, а не математика. И ключом к планировке является точное знание, где начинать и заканчивать измерения.

В моем подходе все измерения проводятся по нижнему краю стропила, от короткой точки к короткой точке. Я не так научился это делать, но как только я начал думать о нижней плоскости стропил вместо верхней (или вместо какой-то теоретической средней линии), все стало на свои места. Потому что я измеряю и отмечаю нижнюю часть стропил, где я измеряю, там и отрезаю; а поскольку шагов меньше, шансов на ошибку меньше.

Еще одно преимущество моего подхода заключается в том, что мне не приходится иметь дело с опусканием вальмы, потому что я использую пиломатериалы одного размера для всех стропил и выравниваю нижние края. На этой крыше я использовал пиломатериалы 2 × 6 для бедер, домкратов и общих элементов. Это оставило верхние части домкратов на ¼ дюйма выше бедра, что позволяет обшивке очищать бедро и позволяет воздуху проходить через бедро и вверх к вентиляционному отверстию конька. Если бы я хотел, чтобы нижняя и верхняя кромки были на одной плоскости, я мог бы разрезать 2×8 до ширины 5-3/4 дюйма.0007

Мне также не нужно вносить поправки для измерения от центра доски, потому что я беру все свои измерения от края доски.

Другая вещь, которую я делаю немного по-другому, это то, что я кладу свою английскую измерительную рулетку, когда заканчиваю каркас стен, и беру метрическую рулетку, чтобы обрамлять крышу. В моем подходе метрическую систему проще использовать, когда речь идет о математике, потому что в ней нет дробей, с которыми приходится иметь дело. Сама математика проста для расчета, потому что каждое положение стропил и размер можно объяснить с помощью прямоугольных треугольников и размеров, основанных на теореме Пифагора.

Однако, прежде чем я обдумаю все это, первое, что я делаю на новом рабочем месте, — знакомлюсь с деталями и визуализирую, как части подходят друг к другу. Показанный здесь проект представляет собой простой сарай для хранения. Поскольку крыша небольшая, а весь каркас состоит из пиломатериалов размером 2 × 6, мне не нужно вносить поправки для большей коньковой балки или вальмовых стропил.

Два инструмента облегчают работу

Во-первых, я делаю рассказ из куска фанеры шириной 2 дюйма. Укладываю на верхнюю плиту торцевой стены и размечаю стропильный прогон, толщину стены (под срез седла) и карнизный свес. Прелесть палочки для историй в том, что я могу иметь все начальные размеры, необходимые для каркаса крыши, в одном месте. Затем я могу взять палочку с сюжетом на монтажную станцию ​​и использовать ее, чтобы сделать все монтажные работы, не тратя время на беготню туда-сюда.

Второй инструмент представляет собой таблицу множителей, которые дают отношение гипотенузы к длине крыши для заданных скатов крыши (врезка вверху). Одна колонна предназначена для рядовых стропил, а другая – для вальмовых. Другими словами, таблица служит моей шпаргалкой для определения длины стропил. Множитель, умноженный на прогон, и есть длина стропила. Я пишу эту таблицу в своем рабочем блокноте, но вы также можете найти эти значения в любой хорошей книге по каркасу крыш.

Если вы находитесь на крыше, которая находится между двумя значениями в таблице, скажем, с уклоном крыши 6 1/2 на 12, вы можете прибегнуть к уравнению a2+b2=c2.

Совет: если математика вам не по душе, попробуйте придумать уравнение на простом языке; т. е. само время прогона плюс само время подъема — это квадрат длины стропила.

Посмотрите на крышу в плане

Разметка вальмовых стропил — одна из тех ситуаций, когда трехмерное изображение не так четко, как двухмерный чертеж. Если посмотреть на крышу в плане, то можно увидеть, что вальмовый прогон является гипотенузой простого треугольника 90° с равными сторонами (черт. стр. 89).).

С помощью угольника выложите обе стороны вальмового стропила на пластине. Установите точку A, где линия компоновки встречается с внутренним краем верхней пластины. Измерьте от точки А до разметки ближайшего царга-ряда. Используйте это измерение для расчета сначала прогона, а затем длины вальмового стропила.

Получив длину вальмового стропила, вернитесь к трехмерному мышлению. Только что рассчитанная длина стропила представляет собой линию вдоль нижнего края доски от короткой точки двойного скоса до короткой точки посадочного среза. Для этой крыши я проработал срез седла и хвост так же, как и обычные стропила, за исключением того, что вместо того, чтобы удлинить срез седла достаточно далеко, чтобы очистить верхнюю пластину, я надрезал угол двойной верхней пластины, чтобы получить чистый подходят и для укрепления хвоста вальмового стропила.

Нарожные стропила имеют общий шаг стропила

Чтобы схема была простой и 16 дюймов по центру, я сохраняю компоновку боковых стен и использую планку для создания зеркального отражения на торцевых стенах. Этот метод добавит некоторую избыточность, но важно, чтобы каждая пара нарожных стропил сходилась в одном и том же месте на вальмовом стропиле.

На виде сверху видно, что расстояние от короткой точки посадочного среза вальмового стропила (точка А) до метки расположения нарожных стропил также является длиной нарожного стропила до короткой точки косого среза.

Используйте множитель обычных стропил, чтобы рассчитать длину нарожных стропил, и разложите срезы и хвостовики точно так же, как вы рассчитали обычные стропила. Затем делается отвесный срез с помощью пилы, установленной под углом 45°, создавая скошенный срез нарожного стропила.

Найдите шесть основных стропил

Нахождение пролета обычных стропил позволяет найти шесть основных стропил и установить длину конька. Если смотреть в плане, то два главных стропила и две наружные стены определяют квадрат в каждом углу здания. В конечном итоге вальмовое стропило разделит каждый квадрат пополам по диагонали, создав два прямоугольных треугольника.

Используйте ленту, а не ленту, чтобы свести к минимуму ошибки

1. На верхней пластине торцевой стены отметьте центральную линию. Затем отмерьте половину толщины конька (в данном случае 3⁄4 дюйма) и отметьте первую линию компоновки главного стропила.
2. Совместите конец палочки истории с только что сделанной линией раскладки «король-общий». На другом конце сюжетной палочки отметьте внутреннюю сторону боковины. Это обычный стропильный прогон. Также отметьте внешнюю сторону стены и свес карниза. Вы будете использовать это позже, чтобы вычислить длину хвоста.
3. Переверните планку на боковую стенку и отметьте стропильный прогон от внутреннего угла верхней пластины. Это вторая линия раскладки король-общий.
4. Повторите эти шаги в трех оставшихся углах. Это определит местонахождение конца конька и основных стропил.

Используйте множитель, чтобы найти общую длину стропила

Есть много способов найти длину стропила, но в основном вам нужно взять длину стропила и преобразовать ее в длину стропила. Вы можете использовать теорему Пифагора, или вы можете использовать ярлык в таблице множителей. Чтобы использовать множитель, нужно знать пробег и уклон крыши.

1. Измерьте длину рядового стропила на своей рейке. Найдите в таблице ниже множитель, соответствующий уклону крыши. Умножьте время выполнения на множитель, чтобы получить длину стропила.
2. Измерьте длину стропила по нижнему краю стропила. В моем подходе длина стропила — это расстояние от короткой точки конькового пропила до короткой точки посадочного пропила.

Фигурное вальмовое стропило, затем длина

Вальмовое стропило немного отличается от обычного стропила: оно имеет меньший шаг, двойной скос конька, более длинный прогон и, как правило, более длинный посадочный срез. Сначала найдите прогон, а затем используйте множитель вальмового стропила, чтобы получить длину стропила и длину хвоста.

1. Отметьте расположение вальмовых стропил на верхней пластине. Установите точку А, где линия раскладки вальмовых стропил пересекает внутреннюю часть верхней пластины. Отмерьте обратно до ближайшего общего короля (это линия макета, которую вы уже сделали с помощью палочки для историй). Умножьте это расстояние на квадратный корень из 2 (1,414), чтобы получить прогон вальмового стропила.
2. Умножьте длину вальмового стропила на множитель, чтобы получить длину вальмового стропила.
3. Чтобы разметить конец вальмового стропила, умножьте уже рассчитанный размер хвоста обычного стропила на квадратный корень из 2 (1,414). Затем используйте множитель, чтобы получить длину хвоста вальмового стропила, измеренную от короткой точки спила седла до короткой точки спила хвоста с двойным скосом.

Найдите прогон нарожных стропил, затем получите длину с помощью множителя обычных стропил

1. Разложите нарожники на верхней пластине. Мне нравится накладывать их на шпильки боковой стены, а затем переносить тот же макет на торцевую стену с помощью палочки для историй. Найдите прогон нарожных стропил, измеряя расстояние от точки А до метки расположения нарожных стропил. Это измерение равно длине нарожного стропила.
2. Умножьте длину нарожника на множитель обычного стропила, чтобы получить длину нарожника (от короткой точки скоса до короткой точки посадочного среза). Обрежьте хвост точно так же, как обычные стропильные хвосты.

Используйте приспособление для разметки и обрезки стропил

Совет: Прикрепите Speed ​​Square к стропилу так, чтобы можно было зацепить ленту в короткой точке отвесного пропила.

После того, как вы сняли все размеры и записали их на планке, вы готовы резать обычные стропила, вальмовые

стропила и нарожные стропила. Сделайте шаблон для макета и направляющую для резки из куска фанеры с квадратным заводским углом. Для обычного стропила просто удвойте шаг крыши в дюймах. Для крыши 6 из 12 отметьте 12 дюймов с одной стороны для подъема и 24 дюйма с 9 сторон.0007

другой край для выполнения. Соедините метки, чтобы завершить треугольник. После вырезания фанеры прикрепите к длинной стороне ограждение 1×2. Когда вы закончите приспособление, напишите на нем множитель красным цветом. Для зажимного приспособления для вальмовых стропил подъем составляет 6 дюймов, а длина — 17 дюймов. Вместо удвоения подъема и уклона для зажимного приспособления для вальмовых стропил умножьте их на 1,5, что упрощает работу с приспособлением.

Совет: остановите направляющую ближе к краю фанеры приспособления. Таким образом, пила может очищаться, когда вы используете кондуктор в качестве направляющей пилы для вертикальных пропилов.

Метрическая система против английской

Размеры пиломатериалов и их продажа основаны на английской системе, поэтому в большинстве случаев имеет смысл использовать английскую рулетку. Однако, когда я работаю над проектом, связанным со сложной математикой, мне нравится использовать метрическую систему, потому что ее легче складывать, вычитать и умножать. Когда я впервые начал использовать метрическую рулетку, я думал, что будет период адаптации. Но не было: большинство из нас привыкло смотреть на единицы, разделенные на 10 равных приращений, как градусная шкала на торцовочной пиле. Метрические ленты продаются в большинстве хозяйственных магазинов или в Интернете.

Фотографии Джона Кэрролла, Кристы С. Доерфлер и Билла Филлипса; чертежи Тоби Уэллса.

Проектирование и строительство вальмовых крыш

Вальмовые крыши или так называемые вальмовые крыши представляют собой особый тип крыш, которые имеют очень пологий уклон по бокам с нисходящим рисунком к боковым стенам.

Содержание

Область, где одна секция крыши соединяется с другой секцией, считается «вальмом», а вальмовая крыша обычно имеет очень одинаковые углы без какого-либо вертикального конца.

Вальмовые крыши состоят из четырех стропил, которые обычно сходятся на коньковой доске, расположенной в средней части крыши.

Если учитывать прямоугольную форму большинства зданий, то вальмовые крыши будут строиться с двумя треугольными и двумя трапециевидными сторонами; тогда как в случае квадратных зданий шатры чаще направлены к верхней части, образуя пирамидальную структуру.

Конструкции и стили крыши крыльца

Пожалуйста, включите JavaScript

Дизайн и стили крыши крыльца

Некоторые другие названия вальмовых крыш — пирамидальная крыша и павильонная крыша; здесь мансардные крыши, а также полушатровые крыши являются небольшими вариациями простых вальмовых крыш.

Шатровые крыши чаще используются в передовых архитектурах, скорее всего, в бунгало, коттеджах и ранчо.

Эти крыши придают домам дополнительные качества, такие как традиционный дизайн, надежность и повышенный комфорт. Шатровые крыши считаются одними из самых простых конструкций в категории вальмовых крыш.

КОНСТРУКЦИИ ВАЛЬМОВЫХ КРЫШ

Вальмовые крыши могут быть спроектированы над зданиями квадратной формы, а также над прямоугольными; конструкция вальмовых крыш может следовать треугольным сторонам, а также сочетать треугольные и трапециевидные стороны.

Некоторые конструкции вальмовых крыш повторяют форму пирамиды, тогда как другие могут иметь более симметричную структуру.

Как правило, на дизайн или стиль вальмовой крыши влияют три основных фактора:

1. Карнизы: Шатровые крыши с глубокими карнизами, которые помогают затенить окно от солнечного света; эта схема помогает охлаждать внутреннюю часть дома и обеспечивает сокращение счетов за электроэнергию при сниженном энергопотреблении.
2. Прочность: Для тех районов, где ветер и циклоны более распространены; скатов вальмовой крыши построены с высокой точностью, так что они могут обеспечить надежную службу в течение длительного времени.
3. Стиль : Шатровые крыши известны своим уникальным стилем и изящным внешним видом, который придает конструкции дома больше красоты.

КАК ПОСТРОИТЬ ВАЛЬМОВУЮ КРЫШУ

Как обсуждалось выше, вальмовые крыши имеют наклонные стороны, поэтому они должны быть сооружены с высокой точностью и безопасностью. Вот несколько шагов, которые помогут вам правильно построить вальмовую крышу:

Шаг 1: Размеры:

Одним из наиболее важных и основных этапов строительства вальмовой крыши является проведение измерений перед установкой. Это должны делать опытные люди с калькулятором вальмовой крыши; и вы должны сделать замеры по ширине и длине здания, и они будут использованы для расчета размеров коньковой доски, а также длины стропил.

Этап 2: Обрезка стропил:

После того, как вы закончили с измерительной частью, пришло время обрезать стропила в соответствии с этими спецификациями. Эти части позже будут использованы для строительства крыши.

Этап 3: Крепление стропил к коньковой доске:

Коньковые доски действуют как каркас, опирающийся на крышу; Вы должны начать процедуру установки, закрепив стандартные стропила на нужной стороне коньковых досок.

Вы должны продолжать этот процесс до тех пор, пока твердость или прочность всех коньковых досок не увеличится и их можно будет установить в соответствии с их весом.

Шаг 4: Размеры вальмового стропила:

Прежде чем приступить к строительству вальмовой крыши, хорошо убедиться в правильном выравнивании углов в углах. Для этого типа расчета вы должны использовать рамочный угольник, который облегчает выполнение измерений.

Шаг 5: Продолжайте крепить стропила:

Сейчас самое время перейти к креплению стропил; и эксперты предлагают начинать с одной стороны и пытаться прикладывать большее усилие для каждой регулировки стропила на доске. Это давление гарантирует, что вы получите гораздо лучшие результаты.

Шаг 6: Обрежьте стропила:

После завершения прибивания стропил можно приступить к обрезке, чтобы обеспечить превосходную линейную компоновку.

Этап 7: Крепление боковых стропил:

В этом типе конструкции угловые стропила называются вальмовыми и должны быть соединены с уже закрепленными соседними стропилами.

Шаг 8: Прикрепите и набейте стропила:

После того, как вы закончите крепление стропил, наступит время установить нарожные стропила между вальмовыми и стандартными стропилами.

Хорошо начать с одной части, а затем двигаться к концу; хотя этот процесс длительный, но при правильном выполнении он, несомненно, может привести к хорошим результатам на всю жизнь.

Если у вас нет надлежащих знаний об этом процессе установки, попробуйте обратиться за помощью к специалистам.

Важно обеспечить точность, так как в дальнейшем это может привести к соединениям обшивки, вентиляции и дренажа между ними.

Если крыша также включает дымоход, вам необходимо пройти некоторые другие процедуры, чтобы помочь вам создать идеальную конструкцию шатровой кровли.

КАК СОСТАВЛЯТЬ ВАЛЬМОВУЮ КРЫШУ

По сравнению с глобальным каркасом вальмовой крыши, каркас вальмовой крыши сложнее, поскольку он состоит из четырех сторон переменной длины, а не из двух сторон. Коньковая доска здесь центрирована как по длине, так и по ширине.

Шатровые крыши, как правило, могут иметь каркас самых разных размеров, которые могут иметь Т-образную или L-образную форму, и для них может потребоваться более сложная конструкция каркаса.

Здесь крыша разделена и структурирована на различные части, а основные точки соединения приходятся на коньки и стропила, поэтому центральная часть крыши требует более точного обрамления.

После того, как эти стропила правильно отрегулированы, можно легко разместить нарожные стропила, а также обычные стропила. Таким образом, создание вальмовой крыши требует опыта в этой области, чтобы готовая конструкция могла быть спроектирована с большей точностью и безопасностью дома.

Строительство вальмовой крыши требует надлежащего внимания к некоторым основным факторам, таким как размеры, каркас и регулировка стропил.

Если вы думаете о строительстве вальмовой крыши для вашего сложного коммерческого или жилого здания, важно построить превосходный план каркаса вальмовой крыши.

Целью этого плана является представление направления, а также вариантов размеров всей конструкции; этот план расположения помогает всем участникам работать на разных участках крыши.

Размер крыши обычно зависит от типа дома и его размеров; если вы пытаетесь следовать процедуре «сделай сам» для крыши своего дома, то хорошо начать с предварительно спроектированного пакета направляющих для вальмовой крыши.

Это руководство может помочь вам обеспечить надлежащую вентиляцию, обшивку, водосточные желоба, дренаж, изоляцию, регулировку дымоходов и защиту от неба.

Различные комплекты вальмовых крыш могут помочь вам в этом процессе с помощью инструкций по обеспечению качества.

Здесь вы получите самую подробную информацию, если вы ищете, как построить каркас вальмовой крыши. Угол разгибания бедра от каждого угла, вероятно, должен составлять 45 градусов, но в некоторых случаях допустимы и другие углы.

1. Начните с макета здания прямоугольной формы.
2. Найдите осевую линию в средней части.
3. Теперь нарисуйте линию под углом 45 градусов от каждого угла к осевой линии, которая может помочь определить местоположение стропил.
4. Начертите линию конька между точками пересечения вальмовых стропил.
5. Наконец, рассчитайте расстояние между стропилами и уложите их в соответствии с планом каркаса крыши.
6. Для проектирования вальмовых крыш полезно построить на бумаге соответствующие схемы, чтобы эти рисунки могли помочь вам в правильной компоновке на следующих этапах.

Каркас вальмовой и ендовой кровли не так сложен по сравнению с процедурами каркаса вальмовой кровли; здесь крыши построены под углом 90 градусов:

1. В первую очередь необходимо спроектировать план здания.
2. Теперь нарисуйте самый большой прямоугольник внутри макета здания.
3. Теперь нарисуйте осевые линии для всех прямоугольников, образованных внутри.
4. Постройте линию под углом 45 градусов от внешних и внутренних углов и продлите эти линии до пересечения с осевой линией. Эти линии будут обозначать расположение вальмовых стропил на внешних углах, а также на стропилах ендовы.
5. Теперь центральная линия помогает соединить ендову и вальмовые стропила.
6. Нарисуйте сплошными линиями расположение гребней.
7. Проверьте расстояние между различными стропилами, а затем постройте аналогичный план каркаса крыши.

Используя эти рекомендации по устройству вальмовых крыш, можно построить в своем доме качественную крышу, которая защитит вас от всех неблагоприятных погодных условий.

Вальмовые крыши считаются лучшим выбором для покрытия навесов с конструкциями типа горизонта. Эксперты говорят, что этот сарай с вальмовой крышей приносит наибольшую прибыль в прибрежных и ветреных местах, а также придает очень привлекательный вид собственности.

В большинстве этих мест вы можете найти квадратную шатровую крышу, которая придает дому уникальный внешний вид и дополнительную защиту от нежелательных природных явлений.

Для тех, кто хочет сделать надлежащий анализ плана вида вальмовой крыши, некоторые рисунки могут оказать большую помощь:

Эти изображения могут дать полное руководство с точки зрения деталей каркаса вальмовой крыши; лучший источник для понимания такой важной задачи — это изображения.

Следовать процедурам становится легче, если у нас есть графическое изображение для каждого аспекта. Хотя существует множество моделей кровельных стилей, которые обеспечивают надлежащее покрытие дома с дополнительной защитой от неблагоприятных погодных условий.

Вот несколько преимуществ вальмовых крыш:

• Шатровые кровли в форме пирамиды очень предпочтительны на горных участках, где в зимнее время выпадает сильный снегопад.
• Вальмовые крыши, как правило, имеют единую фасцию со всех сторон, что упрощает установку водосточных желобов.
• Шатровые крыши также хорошо подходят для теплого климата, так как создают идеальную тень для дома со всех сторон, способствуя хорошему охлаждению.
• Вальмовые крыши также имеют карнизы по всем направлениям, которые помогают обеспечить полную защиту дома от солнца, а также других атмосферных неприятностей.
• Одним из важнейших преимуществ вальмовых крыш является их способность обеспечивать отвод воды; так как все стороны крыши расположены под правильным углом, на этих крышах нет возможности скопления воды.
• Помогают предотвратить обрушение крыши.
• Шатровые крыши с углом наклона 30 градусов считаются лучшими конструкциями для обеспечения длительного срока службы.

Несколько недостатков связаны с вальмовыми крышами:

• Одним из наиболее заметных недостатков вальмовых крыш является их типичная или сложная процедура строительства.
• Вальмовые крыши требуют больших трудозатрат, а также нуждаются в дополнительном сырье, что увеличивает стоимость.
• Время от времени им требуется техническое обслуживание для обеспечения длительного срока службы.

Если вам интересно, как построить четырехскатную крышу в вашем коммерческом или жилом доме, то это руководство может вам очень помочь. Он включает в себя полную информацию о стропилах, коньках, каркасе и основах проектирования, которые могут помочь людям даже при самостоятельной работе.

Шатровые крыши считаются лучше, чем двускатные, потому что они лучше защищают ваш дом со всех сторон, так что внутренняя структура может оставаться в безопасности даже в неблагоприятных погодных условиях.

Шатровые крыши не очень уязвимы для сильного ветра, как двускатные крыши, поэтому они считаются идеальными практически для всех условий окружающей среды. Как правило, люди начинают с каркаса полувальмовой крыши, потому что это помогает упростить процедуру строительства для рабочих.

При правильной конструкции каркаса вальмовой крыши до начала строительства всем рабочим становится легче поддерживать идеальное выравнивание в различных углах, чтобы обеспечить правильное соединение стропил и коньков.
