обзор конструкций + выбор покрытия

В архитектурном мире хорошо известно: четырехскатная крыша отличается от других видов тем, что придает любому строению или постройке объем, завершенный образ, чувство монументальности. Это то, чего обычно так не хватает беседкам, особенно, если вы не возвышаете их на массивных фундаментах и не строите капитальные стены!

Тогда как обычная односкатная и двускатная крыша выглядят на таких малых архитектурных формах немного скудно, однообразно. А потому, если вы желаете построить действительно то, что будет потом радовать глаз, поверьте: четырехскатная крыша для беседки – идеальный вариант!

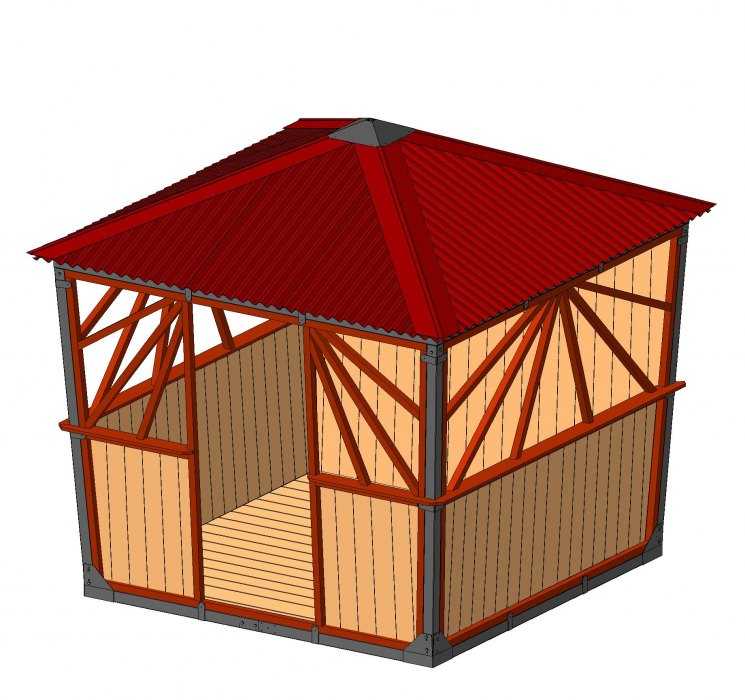

Сравните для начала два варианта самых популярных беседок – с двухскатной и четырехскатной крышей:

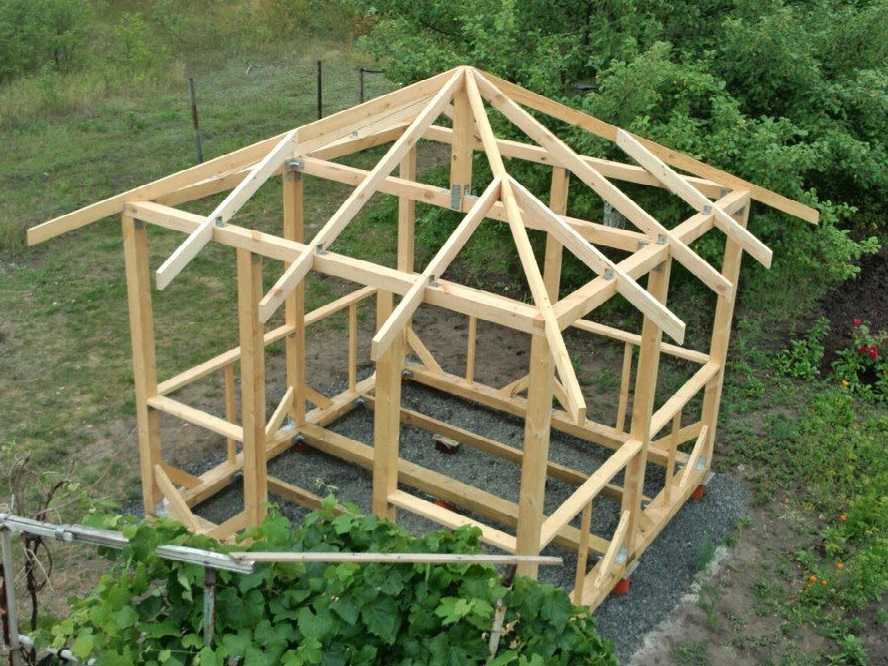

Для начала посмотрите на такой упрощенный вариант шатровой крыши, которая замечательно подходит для небольших беседок с легким кровельным покрытием:

А для самых маленьких беседок и вовсе такую:

Но, если в вашей местности снега бывает немало и вы переживаете, выдержит ли такая крыша все невзгоды, тогда лучше отдать предпочтение классической шатровой стропильной системе.

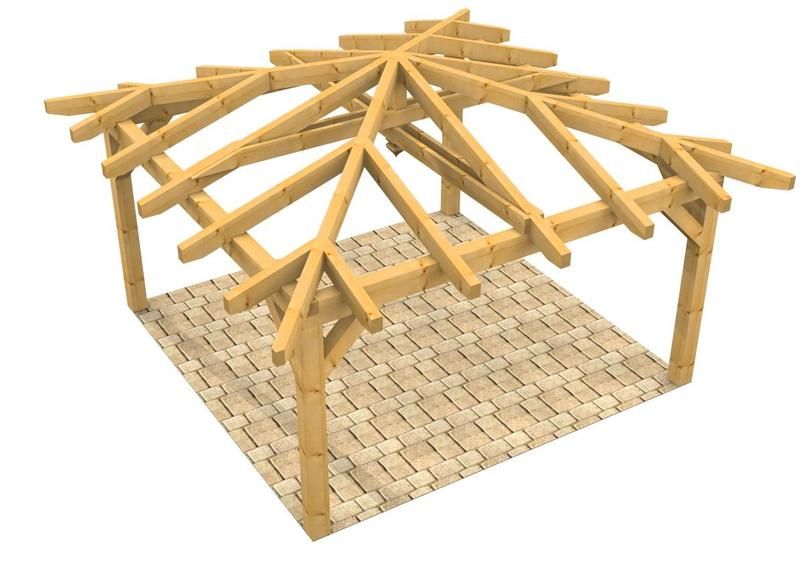

Итак, давайте определимся как построить стандартную шатровую крышу на беседке. Отталкиваемся от того, что каркас дома беседки у вас уже готов:

• Шаг 1. Натяните шнур между угловыми стойками и определите центр беседки.
• Шаг 2. Установите прямо в этот центр длинную доску, можно даже сшитую по длине, и закрепите ее любым удобным способом. Сильно натягивать не нужно, это ведь только ориентир.
• Шаг 3. Далее натяните шнуры от верха центра центральной стойки к углам – так вы визуально определите, где будут находиться ваши диагональные стропила.
• Шаг 4. Теперь установите сами стропила, лучше висячие, с приподнятой затяжкой. Для изготовления их возьмите доски 150 на 50 и запаситесь парой шаблонов из брусков 50 на 50 метров и длиной до 2 метров и 25 сантиметров.
• Шаг 5. Переходим к установке второй пары диагональных стропил. При этом вы можете убрать временную стойку, если она мешает, или хотя бы сдвинуть. Главное – не сдвинуть при этом центр, на который опираются все стропила.
• Шаг 6. Далее установите между диагональными стропилами третью и четвертую пару. Проверяйте все время шаблоном правильность разметки и установки.
• Шаг 7. Теперь размечаем и устанавливаем нарожники. С каждой стороны нужно прикрепить доски при помощи коротких брусков.
• Шаг 8. Отметьте на диагональных стропилах длину их выноса, например на 40 сантиметров, и натяните разметочный шнур.
• Шаг 9. Все стропила вам нужно отрезать по разметке, причем отрезать концы стропил вы можете как по вертикали, так и по горизонтали, и даже под прямым углом – как вам захочется и как того будет требовать эстетика.
• Шаг 10. Теперь между парами диагональных стропил произведите закрепление затяжек из досок 150 на 50 миллиметров, и отрежьте все лишнее.
• Шаг 11. Далее установите затяжки между другими стропилами, но расположите их уже выше или ниже установленных. А вот между нарожниками затяжки устанавливать не нужно.
• Шаг 12. Прибейте к концам стропил ветровую доску и накройте крышу листами ОСБ или фанерой, либо установите любую другую обрешетку под мембранную кровлю.
• Шаг 13. Если у вас получились слишком большие пролеты между столбами (например, больше 2 метров), тогда поставьте укосины или соорудите юбку из штакетника, что сегодня достаточно модно.

Мы подготовили для вас пошаговую иллюстрацию, как изготовить такие стропильные элементы:

Главное их теперь правильно соединить в коньке крыши, чтобы центр остался прежним и не сдвинулся ни на миллиметр:

Причем саму шатровую крышу вовсе не обязательно делать такой крутой – для малоснежной местности вполне приемлема пологая:

А для прочности и особого декоративного эффекта можете соединить стропила короткими брусками:

Еще один интересный момент: шатровую крышу вы можете строить не только из дерева. Наоборот, металлические стропила прослужат куда дольше и их удобно использовать для тяжелой натуральной черепицы:

К слову, в шатровой крыше конкретно для беседке, к которой не предъявляются столько строгие требования, как к жилому дому, стропила вовсе не обязательно располагать только вертикально:

Оригинально, не правда ли? И самому кровельному покрытию на таких стропилах хорошо держаться, ведь они оказываются поперечными ему. Все гениальное – просто!

Вот замечательный видео-мастер-класс, как правильно строить шатровую крышу для беседки:

Шатровая кровля ко всему еще может быть шпилеобразной, когда ее треугольные формы соединяются в одной точке под острым углом. Такая крыша необходима, если предусмотрено строительство башенок. Но само по себе это – достаточно яркое архитектурное решение!

Стоит ли говорить, что такие крыши идеальны для обильных снегопадов, из них на них просто не задерживается. И даже самая простая и незатейливая беседка под ними выглядит потрясающе, но готовьтесь к дополнительным затратам на стропильную систему и кровельное покрытие.

Более сложное форма шатровой крыши – это китайская. По сути, у такой крыши тоже только четыре ската, но при этом углы загнуты вверх, из-за чего строить такую беседку намного сложнее. Зато сама по себе она в любом саду – настоящий архитектурный шедевр.

Края такой крыши эффектно приподняты, что придает беседке особой изящности в восточном стиле. Чтобы построить такую беседку, вам понадобятся не стандартные стропила, а стоечно-балочная конструкция. Вам будет интересно узнать, что такая система в Китае и Японии – основная. Ведь она призвана, прежде всего, выдерживать сейсмические активности этих местностей. Но это не значит, что вы должны строить такую беседку исключительно по строгим правилам, тем более, что речь не идет о жилом доме.

Из кровельного покрытия лучше применить натуральную черепицу, причем в форме цилиндра. И самыми и крупными получатся карнизы. Почему черепица только такой формы? Дело в том, что только такую черепицу вы сможете закреплять на угловых стыков. Если же захотите придать китайский колорит такой кровле, можете дополнительно использовать еще специальные профили фигурки с восточными изображениями. По такому же принципу строится и конек такой крыши, или заменяется специальными восточными элементами (их можно приобрести в любом магазине), которые идут с керамическими зажимами.

В итоге у вас получится такая себе рогатая конструкция – это как раз самая яркая отличительная черта крыши в восточном стиле. Ваша главная задача – распределить немалый вес таких карнизов и общую массу крыши, чтобы беседка получилось устойчивой:

Поэтому переходим к практике. Нарисуйте на листе бумаги будущую конфигурацию крыши беседки. Для ее изготовления вам понадобятся доски и фанеры:

• Шаг 1. Выставьте вертикальную опору и проверьте ее уровнем. Ее длина должна быть равна ширине стропильной конструкции, сама же опора – располагаться строго по центру.
• Шаг 2. Закрепите опору и прикрепите к ней еще одну доску так, чтобы ее конец оказался на середине опорного бруса и как раз касался верхней точки.
• Шаг 3. Снова берем еще одну доску и соединяем середину предыдущей балки и крайней точки опорного бруса. Технология достаточно проста на самом деле.
• Шаг 4. По таким же принципам установите все остальные стропильные фермы. Важно, чтобы просвет между стропильными фермами оказался от 50 до 70 сантиметров.
• Шаг 5. Теперь произведите монтаж фанеры и сделайте на ней резы на три четверти толщины, чтобы листы прилегали более плотно.

Еще проще вам будет установить на такую крышу современную гибкую битумную черепицу, что тоже будет выглядеть достаточно изысканно.

Согласно строительным нормам, на вальмовых крышах нужно устанавливать стропила, которые направлены к углам стен. Вот эти стропильные ноги и называются диагональными, или накосными. Диагональные стропила сами по себе длиннее, чем обычные, и на них еще набивается укороченные стропила, которые называются нарожниками.

Именно накосные стропила несут нагрузку в полтора раза больше, чем обычные. Поэтому длина диагональных стропил всегда больше длины досок, причем такие стропила еще и делает еще спаренными.

Именно спаривание накосных стропильных ног решает такие задачи, как способность нести увеличенную нагрузку, возможность использования длинной не разрезанной балки и применение деталей уже определенного размера. Причем сдвоенные стропила при этом еще и позволяют применять для их устройства те же доски, что и для обычных стропил. Другими словами, доски одной высоты для изготовления стропил упрощают конструктивные решения узлов крыши. Что строительства беседки важно, если вы взялись за все это самостоятельно!

Вот вариант самой простой вальмовой крыши, с незатейливой, но прочной стропильной системой, с которой справится любой человек без какого-либо предыдущего опыта строительства:

Как вы наверняка заметили по пошаговым фотографиям, боковые стропильные ноги затянуты между собой ригелями – для особой прочности и надежности. К таким затяжкам вам будет удобно приделать внутренние светильники для беседки или украсить их какими-то модными стильными элементами.

По этой же схеме получается достаточно прочная и надежная вальмовая крыша и для больших размеров беседки:

Очень необычно и оригинально на беседке выглядит даже самая простая вальмовая крыша, но со скругленными углами:

Но учитывайте, что чем большую крышу вам нужно построить на беседке, тем больше в ней будет стропил и тем сложнее будет ее структура. Например, вот стандартный и проверенный вариант, который вы даже можете взять в качестве чертежа:

Но иногда приходится прибегать и к более сложным вариантам:

Посмотрите, как шикарно выглядит самая стандартная вальмовая крыша на застекленной беседке – это настоящий маленький домик!

Подбирая в процессе проектирования длину конька (что возможно только у четырехскатной крыши), вы полностью меняете внешний вид крыши и ее дизайн. Вот пример короткого конька, который делает крышу кажущейся более массивной, солидной:

Еще одно интересное видео постройки таких беседок, где отлично показан каждый шаг:

Если вы хотите построить красивую и надежную датскую крышу, по-другому называемую полувальмовой, используйте такую технологию:

В принципе, для беседки с четырехскатной крышей любого вида подходят практически все кровельные материалы, но эффектнее всего смотрится мягкая кровля и современная черепица.

Мягкая кровля: стильно и эффектно

По сути, битумная черепица – это гибкие пластины из стеклохолста или из техностекловолокна, которое специально пропитывают модифицированным битумом. Сверху на них направляют или накатывают минеральную цветную посыпку – гранулят. А снизу покрывает самоклеющимся бетоном. У такого покрытия огромный выбор цветовой гаммы, и при помощи нее легко добиться нужного эстетического эффекта.

На четырехскатной крыше гибкая черепица смотрится даже лучше, чем на двускатной. Единственный минус для монтажа состоит в том, что здесь необходима сплошная обрешетка, ведь т.к. черепица – гибкая, ей нужна основа. Поэтому монтаж самой четырехскатной крыши для вас окажется немного более сложным, чем если бы вы предпочли другое покрытие.

Как вы понимаете, такой листовой материал удобно нарезать на разные формы. А поэтому кровля, покрытая им, получается самых невообразимого дизайна и оттенков. Причем современные производители даже предлагают целые коллекции, выполненные в разных исторических или архитектурных стилях. Благодаря цветной посыпке, такой кровле можно придать любой оттенок, подчеркнув благородство или, наоборот, современность. Вот самая популярная нарезка:

Вот какая обрешетка вам понадобится для покрытия крыши современной битумной черепицей:

А как все это воплотить в жизнь, вам поможет наш подробный мастер-класс:

Битумная черепица легко выдерживает постоянные перепады температур в российских широтах, ее не любит грибок и плесень, и служат она от 20 до 50 лет.

Единственные ее досадные минусы  – это неприятный запах и выделяющиеся вредные вещества при жаре, способность такой черепицы плавится в особо жестких условиях, и гранулы, которые иногда отрываются входящими кусками льда и повреждают водостоки. Ну, если учитывать доступность по цене такого кровельного покрытия, этот вариант имеет право на жизнь, несмотря на все свои недостатки.

Черепица: для самых красивых беседок

Несмотря на всю свою историю, керамическая черепица до сих пор считается элитным видом кровельного покрытия. Причем сегодня ей он насчитывает целых 14 видов! Представляете, насколько огромен у вас выбор дизайна и архитектурных стилей?

Современная керамическая черепица сегодня выпускаются плоская, базовая, и формы нунк-мунн. А вот цементно-песчаная обычно только в виде двойной римской и S-образной. Подбирая конкретную форму черепицы для четырехскатной кровли, руководствуетесь таким принципом: чем сложнее архитектура крыши, тем лучше сама крыша будет смотреться с древней формой черепицы. Это бобровый хвост, римская, S-образная и им подобные. Выбор радует глаз!

Единственный недостаток черепицы для кровли беседки – это большой вес, 50-60 кг на квадратный метр, для чего нужна надежная стропильная система. Также черепица обойдется немного дороже других материалов, а в процессе монтажа окажется достаточно хрупкой. Зато сама четыерхскатная кровля беседки с таким покрытием выглядит невероятно красиво, и служит до 60-80 лет!

Но, учитывая, четырехскатная кровля сама по себе – сложная, но стабильная конструкция, которая равномерно передает нагрузку на фундамент беседки, керамическая черепица для нее подходит просто идеально. Подобна ей также цементно-песчаная черепица, которая немного легче – всего 40 кг на кв.метр, но служит тоже долго.

Посмотрите, насколько прост сам процесс:

А вот современная полимерпесчаная черепица еще и устойчива к перепадам температур, ультрафиолету и долго сохраняет свой красивый цвет. Весит она уже намного меньше – всего 20-25 кг на квадратный метр.

Напоследок дадим вам хороший совет: чем мельче будут детали кровельного покрытия, тем они эффектнее будут смотреться на самой крыше беседки!

Будьте в курсе!

Подпишитесь на новостную рассылку

Наглядный пример строительства беседки 6х4 с вальмовой крышей. Пошаговые фото и видео

Хорошо, когда во дворе есть беседка.
Летом она выполняет множество функций.
Здесь можно встречать гостей, отдыхать
после работы, укрываться от знойного
дня или дождливой погоды, проводить
вечера с семьей, в беседках любят играть
дети. Такое строение будет достойным
украшением приусадебного участка,
становясь воплощением творческих идей
хозяев дома.

Построить беседку с вальмовой кровлей несложно, если имеются навыки работы с электроинструментом и, конечно, желание.

Недостаток опыта возведения таких построек можно легко компенсировать внимательным изучением информации по примерам строительства с наглядным описанием этапов и нюансов процесса.

Содержание статьи:

• Как выглядит беседка с вальмовой кровлей?
• Как мы делали нашу беседку – шаг за шагом
• –1. Устройство фундамента с расширительными швами под беседку
• –2. Установка опорных стоек каркаса
• –3. Монтаж каркаса вальмовой кровли
• –4. Обшивка стропил кровли листами OSB
• –5. Покрытие вальмовой кровли битумной черепицей
• –6. Изготовление и монтаж декоративных перил
• Установка гибких окон по периметру беседки
• Подведение итогов и дальнейшие планы

Как выглядит
беседка с вальмовой
кровлей?

Конструкции беседок схожи между собой – это малые архитектурные строения квадратной или прямоугольной формы с четырехскатной кровлей. За счет многообразия вариантов применяемых решений, дизайн беседок может быть очень оригинальным.

Глухая стена сзади, полупрозрачная по бокам и открытая наполовину впереди – наиболее практичный вариант каркаса беседки, в котором будет уютно и достаточно светло.

Полуоткрытая
беседка, где нижняя часть стен прикрыта
глухими панелями, а верхняя полностью
открыта, создает ощущение легкости
конструкции, но при этом уютна. В ней по
полу не гуляет сквозняк и можно спокойно
отдыхать, устроившись в мягких креслах.

Вальмовая
крыша – это тип четырехскатной
конструкции, где хотя бы два ската должны
быть треугольной формы, они именуются
вальмами. Два других ската могут быть
трапецеидальной формы, тогда здесь
будет присутствовать конек.

Четырехскатная
кровля может быть реализована без
применения конька – это шатровое
покрытие, которое также относится к
крышам вальмового типа, чаще
их обустраивают над квадратными
беседками.

Определившись с формой и дизайном беседки также необходимо задуматься о кровельном материале – самыми ходовыми вариантами являются гибкая черепица и металлочерепица. В зависимости от выбранного материала будет различаться конструкция основания
– глухой настил из листового материала, например ОСП, или обрешетка из доски.

Как мы делали
нашу беседку – шаг за шагом

Рассказ от постоянного читателя сайта Greensector.ru и автора роликов на нашем Youtube-канале Юрия Денисовича (Приморский край)

Когда встал
вопрос о строительстве беседки, мы с
семьей долго искали подходящую
конструкцию. Пересматривали фото в
интернете, пробовали рисовать сами.
Задача была построить что-то просторное,
большое, но при этом не загромоздить
двор, скорее украсить, подчеркнуть его.
Нашли один вариант – прозрачная
конструкция беседки с вальмовой крышей,
ее и решили взять за образец.

Каждый пролет
решили от столба до столба сделать по
2 метра. В общем, беседка получилась
следующих размеров:

• Длина и ширина стен: 6х4 метра;
• Высота от пола до кровли: 2,3 метра;
• Кровля вальмового типа на 4 ската.

1.

Устройство фундамента с расширительными швами под беседку

Под беседку
отдали часть площади огорода, другого
места не нашлось. Жалко было терять
черноземный слой при устройстве
фундамента, поэтому:

• Под всю площадь строения вырыли котлован;
• Чернозем из котлована переместили на соседние гряды;
• В качестве подушки плиты заложили строительный мусор, который накопился на участке.

Глубина котлована получилась приблизительно 40 сантиметров, где 35 см подсыпка, остальное планировалось под бетон, плюс над землей он должен был выступать еще на 10 см.

По периметру
будущего монолита сколотили опалубку
(размер 6200Х4200 мм), а из обрезной доски
толщиной 2 см и шириной 15 см по всей
площади сбили прямоугольные ячейки
приблизительно одинакового размера.
После заливки и отвердения бетона доски
оставили в качестве наполнителя швов.

2. Установка опорных стоек каркаса

На лесопилке
заказали брус для стоек сечением 150х150
мм, его на всю беседку достаточно было
10 шт по 2. 4 метра, чтобы самостоятельно
отторцевать в размер. Брус получили
струганный, шлифовали своими силами.

Порядок работ по установке стоек:

• Сначала торцевали
  ручной циркуляционной пилой, чтоб
  получилось по 2.3 м, снимали с каждого
  края приблизительно по 5 см;
• По плите выполнили
  разметку угловых столбов из расчета
  длина от края до края стойки 6000 мм,
  ширина – 4000 мм, точность контролировали
  замером диагоналей;
• Брус к основанию
  крепили при помощи оцинкованного уголка
  с размером полки 100Х100 мм;

• Дополнительно на
  каждый брус поставили временные
  распорки;
• По периметру стоек
  с внешней стороны натянули нить и
  разметили положение промежуточных
  столбов, соблюдая шаг 2 метра;
• Установили столбы
  и на один раз обработали для защиты
  лазурью марки «OSMO».

Поверх брусьев
по периметру уложили обвязку доской
150Х50 мм, чтоб столбы укрепить, да и,
вообще, эта доска в последствие стала
опорой стропил вальмовой крыши.

3. Монтаж каркаса вальмовой кровли

Четырехскатная
крыша для беседки, одна из самых лучших
в плане отвода осадков. Она имеет красивый
вид и может быть реализована без установки
дополнительных стоек для опоры стропил.

Для удобства
работ на мауэрлат (обвязочную доску
опорных стоек) кинули временный настил,
чтобы можно было свободно перемещаться
под пространством будущей крыши. В
качестве материала для конька и стропил
приобрели доску 150Х50 мм. Уклон, на вскидку,
брали где-то 30-35 градусов.

Порядок работ
сборки каркаса кровли:

• В первую очередь
  набросали чертеж, получилось, что длина
  конька должна быть равной 2 м;
• Торцованную
  коньковую доску закрепили на временные
  деревянные опоры высотой 1.3 м (между
  настилом и коньком) саморезами;
• От концов конька
  на мауэрлат в углы беседки бросили
  четыре стропила длиной ниже обвязочной
  доски;
• Стропила внизу
  подрезали, чтобы плотно ложились на
  мауэрлат;
• Все крепили при
  помощи саморезов;
• Лишние части стропил
  отрезали циркуляркой;

• От конька к обвязочной
  доске опустили и закрепили все оставшиеся
  стропила, располагая их с шагом
  приблизительно 0. 6 м.

Плоскость
каждого ската контролировали ниткой,
чтобы в дальнейшем обшивка не шла волной!

4. Обшивка стропил кровли листами OSB

Сложно было принять решение, чем делать обрешетку доской или плитой OSB, но склонились ко второму варианту, так как лист имеет одну толщину по всей плоскости, что важно для последующей укладки на него битумной черепицы.

Для фиксации OSB толщиной 12мм к стропилам взяли специальный ершенный гвоздь со шляпкой большого диаметра – это проще, чем крутить саморезы шуруповертом.

Порядок монтажа листов ОСП:

• Монтаж обшивки начали с угла снизу, горизонтально укладывая лист заподлицо с нижним краем стропил;
• Края листов стыковали на стропилах, крепя гвоздями с шагом 25 см;
• Закончив первую линию обшивки, двигались выше по такому же принципу. Если размер обрезков позволял, начинали линию, вставляя их.

5. Покрытие вальмовой кровли битумной черепицей

На фото
беседки, которую мы взяли за образец,
крыша была покрыта битумной черепицей.
Она нам очень понравилась. Во-первых,
ее «чешуя» имеет разную форму и цветовое
исполнение, во-вторых, маленький вес
фрагмента черепицы – это серьезный
плюс при использовании ее на подвесной
крыше.

Фиксацию черепицы к плите OSB решено было осуществлять саморезами с пресшайбой длиной не более 12 мм, чтобы с нижней стороны кровли не были видны острые концы.

Порядок работ
крепления листов черепицы:

• Листы мы крепили поочередно на каждом скате кровли, двигаясь снизу вверх;
• Очень важно было соблюдать ровность укладки каждой линии, для чего верхнюю границу примыкания листов отбивали маркировочным шнуром;
• Края свеса плиты OSB перед монтажом черепицы усилили карнизной планкой, линию стыков скатов плоскостей крыши, верхний конек – подкладочным ковром;
• После окончательного покрытия всей плоскости кровли специальными битумными коньками закрыли вальмовые ребра.

6. Изготовление и монтаж декоративных перил

Перила в конструкции беседки, нужны не только в качестве декоративного элемента. Они создают ощущение законченности, уюта и, что самое главное, усиливают каркас для эффективного противостояния ветровым нагрузкам. Они у нас идут по всему периметру в виде законченных модулей для каждого пролета между столбами, за исключением среднего пролета впереди беседки, где вход.

Форма прямоугольников с диагональными крестами внутри – наиболее прочная конструкция, которая исключает возможность опорным столбам терять вертикальное положение при боковых нагрузках. Материалом для изготовления послужила все та же шлифованная доска размером 150Х50 мм. Элементы крепления – саморезы по дереву с потайной шляпкой длиной 100 мм.

Порядок
сборки декоративных перил пошагово:

• Мы начали работу с углового пролета, в принципе, разницы нет, откуда начинать;
• Замерили точное расстояние между соседними столбами и отрезали две заготовки в размер;
• Заготовки должны быть точно отрезаны под углом 90 градусов;
• Нижнюю заготовку установили на предварительно вырезанные из отходов подкладные бруски на высоту 50 мм от уровня бетонной плиты;
• Доску прикрутили саморезами к вертикальным стойкам по три самореза на край;
• Отрезали среднюю промежуточную стойку размером 900 мм и прикрутили ее строго посередине нижней заготовки;
• Верхнюю заготовку параллельно нижней зафиксировали над ней саморезами к вертикальным столбам и средней стойке;
• В полученные квадраты потом мы вставляли диагонали, две из которых цельные, а две составные;
• Цельные диагонали для каждого квадрата подгоняли как можно точнее, делая торец диагонали в форме острия с углом 90 градусов;
• После закрепления всех диагоналей пролет перил покрыли защитной лазурью в один слой.

Каждый последующий пролет старались сделать аналогично предыдущему.

После установки и обработки перил основной объем запланированных работ на ближайший период был закончен. Беседка приобрела относительно законченный вид и стала активно использоваться по назначению.

Установка гибких
окон по периметру беседки

Большая беседка с деревянными перилами получилась у нас очень красивой, отлично защищала от дождя и солнца, но, увы, свободно пропускала воздух, так что пребывание внутри было не очень уютным в ветреную погоду.

Долго думали, чем можно закрыть стены, чтобы не нарушить декоративный эффект. Обычные пластиковые окна для этих целей не подходят, их можно установить только в прямоугольные промежутки – под перилами все равно будет гулять сквозняк. Товарищ где-то увидел интересные мягкие окна, мол, они нам подойдут.

Поискали в интернете и нашли. Очень удобный вариант окон – это ПВХ прозрачный материал со специальными отверстиями для крепления, который толще и прочнее обычной полиэтиленовой пленки. Его можно заказать необходимой ширины и длины.

Фиксация каждого окна осуществляется по всему периметру полотна через люверсы – намертво в его верхней части и при помощи оригинальных защелок по бокам и снизу. Такое окно по надобности можно свернуть, закрепив под свесом кровли.

Решили установить такие окна своими руками.

Подведение итогов и дальнейшие планы

Беседка с вальмовой крышей размером 6х4 метра очень просторна. В одной ее половине мы поставили стол и лавки, где удобно встретить гостей, провести праздник. Другую половину временно отдали под размещение гамака, получился уголок для расслабления и отдыха.

Благодаря полной прозрачности конструкции здесь удобно читать, заниматься любой работой. Натуральное дерево благотворным образом действует на нервную систему и, вообще, нам очень нравится наша беседка.

В дальнейших планах у нас обустроить пол, используя террасную доску, а также соорудить печь-мангал из кирпича в комплексе со столешницей и мойкой. Для внешней подсветки и посиделок в вечернее время также установим освещение, один из возможных вариантов – лампы-светильники с солнечными панелями.

О всех дальнейших доработках вы сможете узнать на сайте Greensector.ru и Youtube-канале . Следите за новыми статьями и видео, подписывайтесь, до новых встреч!

Планы вальмовой крыши беседки 10×16

Этот пошаговый проект «сделай сам» включает в себя простых прямоугольных плана вальмовой крыши беседки размером 10×16 . Это ЧАСТЬ 2 проекта, где я покажу вам, как построить вальмовую крышу для прямоугольной беседки. Эта вальмовая крыша действительно прочная и имеет крутой скат. Посмотрите ЧАСТЬ 1 проекта, где я покажу вам, как построить каркас сарая. Взгляните на остальную часть моих чертежей деревообработки , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричного вида. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день. Посмотреть все мои Премиум планы ЗДЕСЬ .

Проекты, разработанные из этих планов

10 × 16 Планы на крыше бедренного сустава.

tab2=”Инструменты” tab3=”Время” tab4=”Связанные планы”] [tab id=1]

• E – 4 куска пиломатериала 2×6 – длина 110 1/2″ Вальмовые стропила
• F – 8 кусков бруса 2×6 – длина 86 1/4″ ОБЫЧНЫЕ СТРОПИЛА
• G – 8 пиломатериалов 2×6 – длина 46″ НАСТРОИТЕЛЬНЫЕ СТРОИЛА
• H – 6 шт. фанеры 3/4″ – длина 48″x70″, 4 шт. – длина 29 3/4″x35″, 4 ​​шт. – длина 48″x71″, 4 шт. – 30 3/4″x34 3/4″ длиной, 2 шт. – 30 3/4″x70″ длиной КРОВЕЛЬНЫЕ ЛИСТЫ
• I – 2 шт. пиломатериала 1×8 – длина 141 1/4″, 2 шт. – длина 211 3/4″ ОБРЕЗКИ
• J – 300 кв. футов толя, 300 кв. футов битумной черепицы КРОВЛЯ

• 4 пиломатериала 2×6 – 10 футов
• 12 пиломатериалов 2×6 – 8 футов
• 2 пиломатериала 1×8 – 12 футов
• 4 пиломатериала 1×8 – 10 футов
• 15 штук фанеры 3/4″ – 4’x8’
• 300 кв. футов толя, 300 кв. футов битумной черепицы
• 2 винта 1/2″, 3 винта 1/2″, 1 винт 5/8″
• 4d гвозди, 6d гвозди,
• наполнитель для дерева, клей для дерева, морилка/краска

[/вкладка] [вкладка ID=2]

Молоток, Рулетка, Квадрат, Уровень

Торцовочная пила, Дрель, Отвертка, Шлифовальный станок

Защитные перчатки, Защитные очки

[/tab] [tab id=3]

 Один день

][tab id=4]

• ЧАСТЬ 1: Планы прямоугольной беседки 10×16
• ЧАСТЬ 2: Планы вальмовой крыши беседки 10×16

[/tab][/tabs]

Так просто построить прямоугольную беседку — Видео!

Подпишитесь на меня на Facebook, чтобы первыми узнавать о наших последних планах и другом эксклюзивном контенте. Кроме того, подпишитесь на меня в Pinterest, чтобы найти много идей для вашего двора со всего Интернета! Посетите наш канал на YouTube! Узнайте, как вы можете Поддержать меня без дополнительных затрат.

Строительство прямоугольной вальмовой крыши беседки

Обрезка вальмовых стропил

Используйте брус 2×6 для вальмовых стропил. С помощью торцовочной пилы сделайте надрезы под углом 25 градусов на обоих концах балок. На одном конце сделайте составной разрез со скосом под углом 47,8 градусов.

Установка вальмовых стропил – беседка 10×16

Прикрепите вальмовые стропила к верхнему коньку, как показано на чертежах. Отвесьте добрую шпильку спиртовым уровнем. Просверлите направляющие отверстия и вставьте шурупы через стропила в пластины и в коньковую балку. Используйте стропильные стяжки, чтобы прикрепить стропила к пластинам.

Рядовые стропила-10х16-шатровая-беседка

Обрежьте простые стропила для крыши беседки из бруса 2х6. С помощью торцовочной пилы сделайте надрезы под углом 33,5 градуса на обоих концах стропил.

Крепление рядовых стропил – беседка с вальмовой крышей 10×16

Крепление рядовых стропил к верху беседки. Просверлите направляющие отверстия и вставьте винты 3 1/2″, чтобы прикрепить обычные стропила к центральной стойке и к верхним перекладинам.

Нарожники-10×16-беседка

Используйте пиломатериалы 2×6 для нарожников. С помощью торцовочной пилы сделайте надрезы под углом 33,5 градуса на обоих концах. На одном конце вам нужен составной срез: косой срез на 33,5 градуса и скошенный на 50 градусов.

Установка домкратных стропил — навес 10×16

Прикрепите стропила к верхней части беседки. Просверлите направляющие отверстия и вставьте винты 3 1/2″, чтобы зафиксировать стропила на месте.

Боковые панели крыши – беседка 10×16

Используйте фанеру 3/4″ для листов крыши. В качестве альтернативы вы можете использовать доски с шипами и пазами. Выровняйте края заподлицо и вставьте винты 1 5/8″ каждые 8″ вдоль рамы.

Установка листов крыши

Вырежьте и установите листы фанеры на переднюю и заднюю часть вальмовой крыши.

Потолочные накладки для беседки 10×16

Используйте доски 1×8 для отделки крыши. Выровняйте края заподлицо и вставьте винты 2 1/2″, чтобы плотно зафиксировать их на месте. Не оставляйте зазоров между планками для профессионального результата.

Установка кровли на беседку 10×16

Установите рубероид, начиная с нижней левой части крыши. Прикрепите бумагу к кровле с помощью степлера. Убедитесь, что толь перекрывается не менее чем на 2 дюйма. Не забудьте закрыть верхний край 14-дюймовой полоской бумаги.

Первый ряд гонтов начинайте с полного язычка, второй — с 2 1/2 лепестков, третий — с 2 лепестков, четвертый — с 1 1/2 лепестка, пятый — с 1 лепестка, шестой — с половинного лепестка и седьмой с 3 вкладками.

Как построить беседку 10×16

Просмотрите ЧАСТЬ 1 проекта беседки, чтобы узнать, как построить каркас беседки. Заполните отверстия шпатлевкой по дереву, а затем отшлифуйте поверхность наждачной бумагой с зернистостью 120-220. Нанесите несколько слоев краски или морилки, чтобы улучшить внешний вид беседки.

Планы беседки 10×16 бесплатно

Эта беседка 10×16 построена на раме, сделанной из 6×6. Вы можете легко дополнить беседку перилами, если хотите построить зону обслуживания с уникальным дизайном. Вы можете заняться этим проектом за один уик-энд и сэкономить сотни долларов. Пожалуйста, взгляните на остальные мои чертежи по дереву , потому что у меня более 1500 бесплатных дизайнов.

Этот проект по деревообработке составил около 10×16 шатровой крыши беседки бесплатно . Если вы хотите увидеть больше наружных планов, ознакомьтесь с остальными нашими пошаговыми проектами и следуйте инструкциям, чтобы получить профессиональный результат.

10×10 Чертежи вальмовой крыши беседки

Этот пошаговый проект «сделай сам» содержит около простых квадратных 10×10 планов вальмовой крыши беседки . Это ЧАСТЬ 2 проекта, где я покажу вам, как построить вальмовую крышу. Эта вальмовая крыша действительно прочная и имеет крутой скат. Посмотрите ЧАСТЬ 1 проекта, где я покажу вам, как построить каркас сарая. Взгляните на остальную часть моих чертежей деревообработки , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричного вида. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день. Посмотреть все мои Премиум планы ЗДЕСЬ .

Проекты, разработанные из этих планов

10 × 10 Планы на крыше бедра. «Инструменты» tab3 = «Время» tab4 = «Связанные планы»] [tab id = 1]

• E — 1 кусок пиломатериала 2 × 2 — длина 39 3/4″ KING POST
• F – 4 бруска 2×6 – длина 110″ Вальмовые стропила
• G – 4 бруса 2×6 – длина 85 1/4″ ОБЫЧНЫЕ СТРОПИЛА
• H – 8 пиломатериалов 2×6 – длина 45 1/4″ НАСТРОИТЕЛЬНЫЕ СТРОПИЛА
• I – 8 штук фанеры 3/4″ – длина 48″x70″, 8 штук – длина 29 3/4″x35″ КРЫШНЫЕ ЛИСТЫ
• J – 2 шт. пиломатериала 1×8 – длина 141 1/4″, 2 шт. – длина 139 3/4″ ОБРЕЗКИ
• K – 180 кв. футов толя, 180 кв. футов битумной черепицы КРОВЛЯ

• 1 кусок пиломатериала 2×2 – 4 фута
• 4 пиломатериала 1×8 – 12 футов
• 8 пиломатериалов 2×6 – 8 футов
• 4 пиломатериала 2×6 – 10 футов
• 8 кусков фанеры 3/4″ – 4’x8’
• 180 кв. футов толя, 180 кв. футов битумной черепицы
• 2 винта 1/2″, 3 винта 1/2″, 1 винт 5/8″
• 4d гвозди, 6d гвозди,
• наполнитель для дерева, клей для дерева, морилка/краска

[/вкладка] [вкладка ID=2]

Молоток, Рулетка, Квадрат, Уровень

Торцовочная пила, Дрель, Отвертка, Шлифовальный станок

Защитные перчатки, Защитные очки

[/tab] [tab id=3]

 Один день

][tab id=4]

• ЧАСТЬ 1: Планы квадратных беседок 10×10
• ЧАСТЬ 2: Планы вальмовой крыши беседки 10×10

[/tab][/tabs]

Так просто построить беседку — Видео!

Подпишитесь на меня на Facebook, чтобы первыми узнавать о наших последних планах и другом эксклюзивном контенте. Кроме того, подпишитесь на меня в Pinterest, чтобы найти много идей для вашего двора со всего Интернета! Посетите наш канал на YouTube! Узнайте, как вы можете Поддержать меня без дополнительных затрат.

Изготовление вальмовой крыши беседки

Вальмовые стропила для беседки 10×10

Используйте пиломатериалы 2×6 для вальмовых стропил. С помощью торцовочной пилы сделайте надрезы под углом 25 градусов на обоих концах балок.

Установка шкворня – квадратная беседка

Установите вальмовые стропила на шпильку типа 2×2. Отвесьте добрую шпильку спиртовым уровнем. Просверлите направляющие отверстия и вставьте винты 2 1/2″, чтобы прикрепить центральную стойку к нижней стропиле.

Крепление вальмовых стропил

Крепление вальмовых стропил к верхней части квадратной беседки. Аккуратно выровняйте края. Просверлите направляющие отверстия и вставьте винты 3 1/2″, чтобы плотно зафиксировать стропила на месте.

Рядовые стропила для беседки 10×10

Обрезаем обычные стропила для крыши беседки. С помощью торцовочной пилы сделайте надрезы под углом 33,5 градуса на обоих концах стропил.

Крепление вальмовых стропил

Крепление обычных стропил к верху беседки. Просверлите направляющие отверстия и вставьте винты 3 1/2″, чтобы прикрепить обычные стропила к центральной стойке и к верхним перекладинам.

Натяжные стропила для беседки 10×10

Для нарожных стропил используйте пиломатериалы 2×6. С помощью торцовочной пилы сделайте надрезы под углом 33,5 градуса на обоих концах. На одном конце вам нужен составной срез: косой срез на 33,5 градуса и скошенный на 50 градусов.

Как построить четырехскатную крышу беседки

Прикрепите стропила к верхней части беседки. Просверлите направляющие отверстия и вставьте винты 3 1/2″, чтобы зафиксировать стропила на месте.

Установка листов крыши беседки

Используйте фанеру 3/4″ для листов крыши. В качестве альтернативы вы можете использовать доски с шипами и пазами. Выровняйте края заподлицо и вставьте винты 1 5/8″ каждые 8″ вдоль рамы.

Установка наличников на крышу беседки

Для наличников на крышу используйте брус 1×8. Выровняйте края заподлицо и вставьте винты 2 1/2″, чтобы плотно зафиксировать их на месте. Не оставляйте зазоров между планками для профессионального результата.

Установка кровли на беседку

Установите толь, начиная с нижней левой части крыши. Прикрепите бумагу к кровле с помощью степлера. Убедитесь, что толь перекрывается не менее чем на 2 дюйма. Не забудьте закрыть верхний край 14-дюймовой полоской бумаги.

Первый ряд гонтов начинайте с полного язычка, второй — с 2 1/2 лепестков, третий — с 2 лепестков, четвертый — с 1 1/2 лепестка, пятый — с 1 лепестка, шестой — с половинного лепестка и седьмой с 3 вкладками.

Просмотрите ЧАСТЬ 1 проекта беседки, чтобы узнать, как построить каркас беседки. Заполните отверстия шпатлевкой по дереву, а затем отшлифуйте поверхность наждачной бумагой с зернистостью 120-220.
