Вальмовая крыша своими руками чертежи и порядок работы

Вальмовая крыша часто используется в архитектурных решениях загородных домов, построенных в европейском стиле. Ее конструкция не только надежна, но и весьма эстетична. Причем, принимая за основу даже самый простой ее вариант, можно разнообразить его различными элементами, которые станут для всего строения своеобразным украшением и признаком изысканности стиля.

Вальмовая крыша своими руками чертежи

Вальмовая крыша своими руками чертежи которой нужно подобрать или подготовить заранее, может быть выполнена и самостоятельно, но одному мастеру с таким объемом и сложностью работ явно не справиться.

Что такое вальмовая крыша?

Так выглядит простейшая вальмовая крыша

Самая распространенная простая схема вальмового типа крыши состоит из четырех скатов, два из которых имеют форму треугольника — их и называют «вальмами». Они располагаются по торцам здания и соединяют конек с карнизом. Две фронтальных плоскости в форме трапеции имеют большую площадь и скат, который также располагается от конька и до карниза.

Вальмовая крыша — вид сверху

Нужно отметить, что бывают полувальмовые крыши — их еще относят к голландскому виду. В этом случае при строительстве карнизы торцевых скатов располагают намного выше фронтальных. Монтаж такой крыши, как правило, производят в тех случаях, когда в ее мансардном пространстве устраивают жилое помещение.

А такая крыша именуется полувальмовой

Основы конструкции вальмовой крыши

Традиционная вальмовая система состоит из определенных узлов и элементов, которые монтируются всегда одинаково и являются основой для более сложных крыш этого вида. На данном рисунке представлена именно такая конструкция, включающая в себя следующие детали:

Примерная схема вальмовой крыши

1 — Угловое стропило или ребро всегда располагают под меньшим углом, чем такие же, но промежуточные элементы системы. Для такой конструкции крыши, как для боковых, так и промежуточных стропил подойдут доски, имеющие сечение 50×150 мм.

2 — Короткие стропильные ноги закрепляются не на коньке, а на угловой стропильной доске. Они должны иметь такой же уклон, как и промежуточные стропила.

3 — Конек в данном случае имеет такой же размер в сечении, что и стропильные ноги.

4 — Стропила, которые сходятся и стыкуются на углах конька с трех сторон, называют центральными стропилами.

5 — Промежуточными стропилами называются ноги, соединяющие конек и обвязку, проходящую по верхней части строения, и образующие карниз.

На следующей схеме, кроме уже упомянутых, можно увидеть устройство других элементов конструкции.

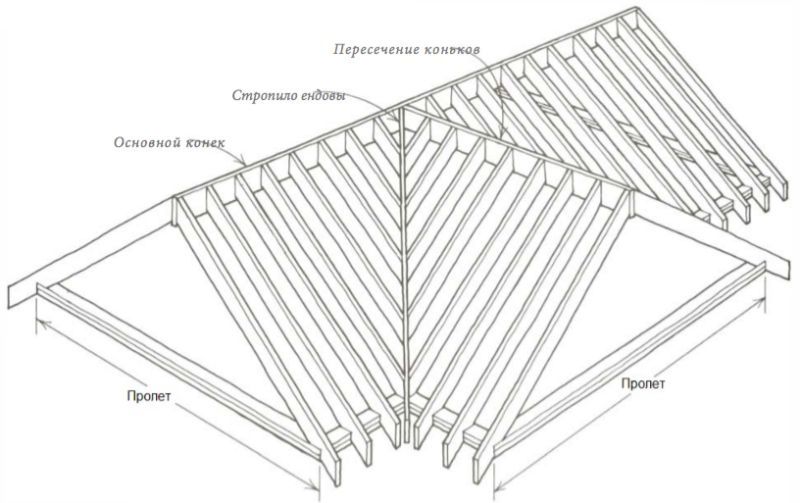

Конструктивные элементы вальмовой крыши

• После стропил можно рассмотреть стойку, которая поддерживает конек и устанавливается на соединении двух стропил и коньковой балки. Эти элементы используются не всегда, иногда их просто заменяют другими подпорными деталями, например, в тех случаях, когда пространство под крышей должно быть свободным, если в нем планируется устроить комнату.
• Затяжка является скрепляющим стропила элементом. Чаще всего она же выполняет роль балки перекрытия.
• Кобылка монтируется к установленным стропильным ногам для увеличения свеса крыши, который станет защитой от атмосферных осадков для промежутка под крышей и верхней части стен.
• Ветровую балку крепят на стропила наискось с той стороны крыши, которая считается ветреной. Иногда ее устанавливают и на оба трапециевидных ската.
• Нарожник или короткая стропильная нога используется только в вальмовой конструкции и крепится к угловому стропилу.
• Мауэрлат присутствует в любой стропильной системе и представляет собой брусок, который крепится по всему периметру стен строения.
• Шпренгель — это еще одна деталь системы, придающая ей жесткость и снимающая нагрузку со стен. Его устанавливают по диагонали, относительно углов здания и закрепляют на мауэрлат.
• Подкосы устанавливают под разным углом к стропильным ногам, в зависимости от того, будет ли задействована мансарда для создания дополнительной комнаты.
• Ребро, диагональные или боковые стропила, могут быть установлены, как с одной торцевой стороны крыши или с двух ее стороны, в зависимости от задуманной конструкции.
• Прогонами в данном случае называют расстояние между креплением стропил к коньковой балке — оно будет зависеть от веса выбранного материала кровли и предполагаемой снеговой нагрузки в местности постройки.

Этапы работы по монтажу вальмовой крыши

Если для крыши дома выбрана вальмовая конструкция, то работу над ней нужно вести в строгой последовательности:

• Любой проект начинается с составления схемы стропильной системы.

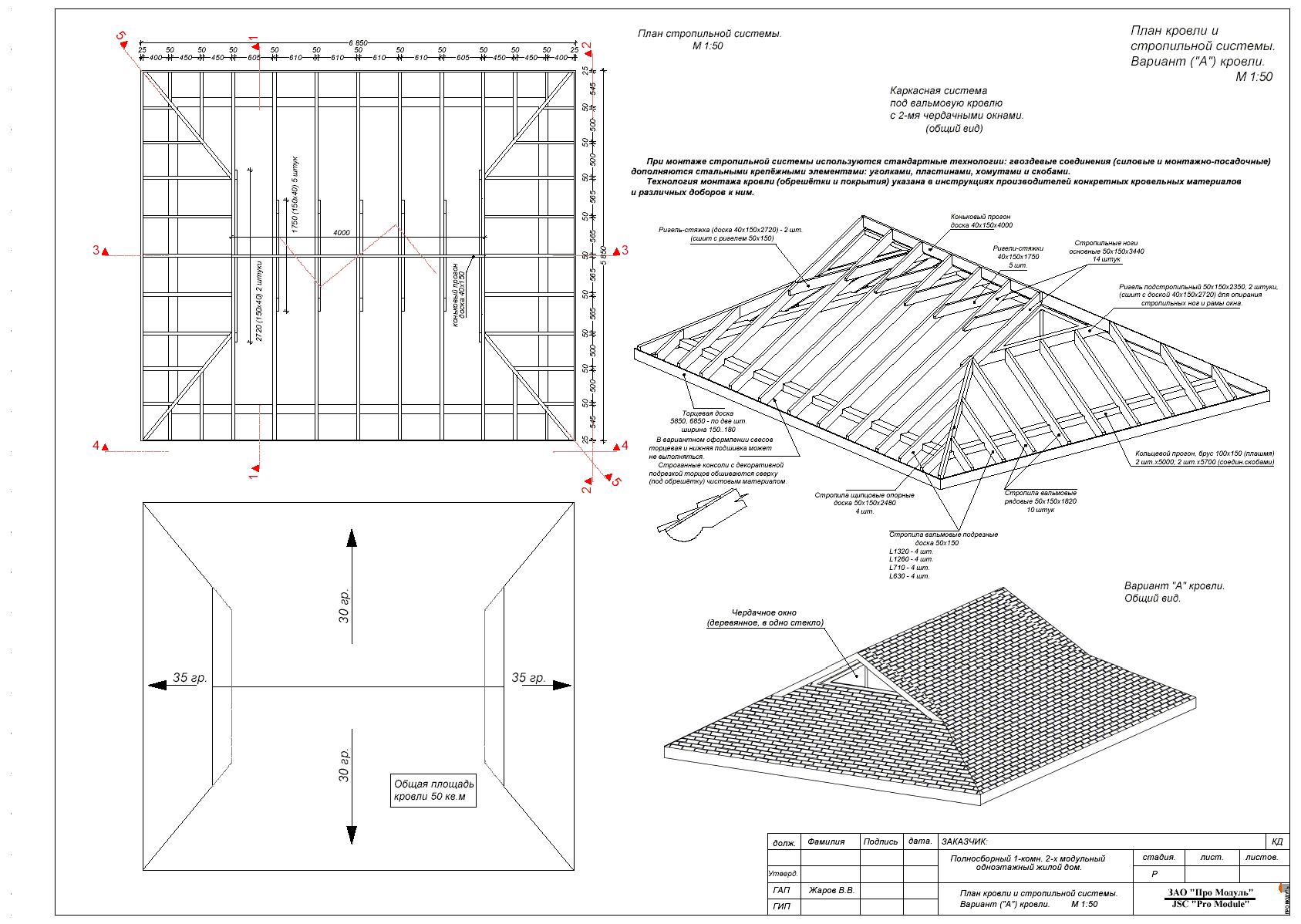

Начинают всегда с вычерчивания базового плана вальмовой крыши

• Следующим шагом идет расчет всех параметров, которые будут зависеть от ширины расстояния между стен дома и наличия внутри строения капитальных перегородок.
• Далее, согласно расчетам, приобретаются необходимые материалы и подготавливаются нужные для работы инструменты.
• Затем следует подготовка к обвязке стен для установки стропильной системы — настил гидроизоляционного материала.
• Выполняется разметка стен под монтаж стропильной системы.
• Самый важный этап — установка всей системы в соответствии с проектом.
• Завершающая стадия — устройство кровли.

Подготовка схемы крыши

Схема крыши может быть разной — это будет зависеть от фантазии и возможностей владельца дома, а также от расположения стен постройки. При составлении схемы нужно учесть и то, что чем сложнее будет конструкция крыши, тем больше материала для нее понадобится, а также дольше будет длиться монтаж системы.

Если конструкция будет очень сложной, то лучшим вариантом будет обратиться за помощью к профессионалам, которые помогут правильно рассчитать толщину и количество необходимых для надежности системы элементов. Конечно, на составление такого проекта уйдет какое-то время и будут потрачены определенные финансовые средства, но лучше воспользоваться разработкой специалистов, чем действовать наугад и получить ненадежную конструкцию.

Расчет параметров системы

Если же принято решение положиться на собственные силы, то, производя расчеты, нужно учесть следующие факторы:

• Надежность несущих стен и фундамента строения, над которым будет возводиться крыша.
• Тип стропильной системы (наслонная или навесная).
• Размер сечения стропил и брусков для других элементов системы.
• Угол наклона скатов и расстояние прогона между стропил.
• Размеры таких элементов, как выступы и проемы для дымоотводных труб, вентиляции, окон.

Для расчета точных пропорций конструкции можно воспользоваться специально разработанными для этого формулами, которые позволят сделать крышу надежной и прочной. Обозначение параметров в формулах:

S — общая площадь скатов крыши;

h — высота системы от перекрытия до потолка;

d — длина боковых или диагональных стропильных ног;

e — длина промежуточных стропил;

a — расстояние между стропилами по длине здания;

α — угол наклона ската;

b — расстояние между стропилами с торцевой вальмовой стороны.

Формулы для расчетов устройства простой вальмовой крыши, выглядят следующим образом:

• Высота конька:

Формула высоты конька

• Длина промежуточных фронтальных стропил:

Определение длины стропил

• Длина торцевых, вальмовых стропил:

Длина вальмовых стропил

• Площадь скатов крыши:

Определение площади скатов крыши

Рассчитав основные параметры системы, можно, опираясь на них, приобретать материалы для постройки.

Материалы для возведения крыши

Для монтажа стропильной системы понадобится не только хорошо просушенная качественная древесина, но и металлические крепления, а также кровельные гвозди, саморезы и анкерные болты.

Металлические крепления для соединения конструктивных элементов системы

• Из металлических элементов нужно будет приобрести уголки и крепления различной конфигурации, которые помогут сделать конструкцию более надежной и крепкой.

Плавающее крепление для соединения стропил с мауэрлатом

Одним из них является скользящее крепление. Его устанавливают в нижней части стропил, закрепляя их таким образом к мауэрлату. Установив его, можно исключить риск деформации системы крыши при усадке несущих стен.

Плавающие крепления предотвратят деформацию системы крыши при усадке стен

Еще одним давно применяемым креплением являются скобы. Ими соединяют разные детали системы, например, стропила и балки перекрытия или мауэрлат, если крыша возводится, например, на здании, которое уже давно дало усадку.

В ряде случаев можно обойтись и обычными скобами

• Для изготовления деревянных элементов понадобится:

Особое внимание — качеству древесины для монтажа системы

— для укладки мауэрлата нужен будет брус, имеющий сечение 100×150 мм;

— стропила и конек изготавливают из бруса сечением 50×150 мм. Строители, занимающиеся возведением стропильных систем, рекомендуют производить монтаж всей системы из бруса или досок, имеющих одинаковое сечение — это дает гарантию прочности и надежности постройки;

— сверху системы стропил набивается обрешетка из досок, сечение которых должно составлять 25×150 мм.

Выбирая древесину для системы стропил, можно опираться на составленную специально для этого таблицу. В ней приведены допустимая длина стропил (в метрах) из хвойной древесины (лиственница, ель, кедр, сосна), в зависимости от ее качества, сечения бруса и средней величины снеговой нагрузки в данном регионе.

Сорт	Сечение	Расстояние между стропилами в мм
	мм	300	400	600	300	400	600
Снеговая нагрузка		1,0 кРа			1,5 кРа
Высший	38×89	3. 22	2.92	2.55	2.81	2.55	2.23
	38×140	5.06	4.60	4.02	4.42	4.02	3.54
	38×184	6.65	6.05	5.28	5.81	5.28	4.61
	38×235	8.50	7.72	6.74	7.42	6.74	5.89
	38×286	10.34	9.40	8.21	9.03	8.21	7.17
1 и 2	38×89	3.11	2.83	2.47	2.72	2.47	2.16
	38×140	4.90	4.45	3.89	4.28	3.89	3.40
	38×184	6.44	5.85	5.11	5.62	5.11	4.41
	38×235	8.22	7.47	6.38	7.18	6.52	5.39
	38×286	10.00	9.06	7.40	8.74	7. 66	6.25
3	38×89	3.06	2.78	2.31	2.67	2.39	1.95
	38×140	4.67	4.04	3.30	3.95	3.42	2.79
	38×184	5.68	4.92	4.02	4.80	4.16	3.40
	38×235	6.95	6.02	4.91	5.87	5.08	4.15
	38×286	8.06	6.98	6.70	6.81	5.90	4.82
Снеговая нагрузка		2,0 кРа			2,5 кРа
Высший	38×89	4.02	3.65	3.19	3.73	3.39	2.96
	38×140	5.28	4.80	4.19	4.90	4.45	3.89
	38×184	6.74	6.13	5.35	6.26	5.69	4.97
	38×235	8. 21	7.46	6.52	7.62	6.92	5.90
	38×286	2.47	2.24	1.96	2.29	2.08	1.82
1 и 2	38×89	3.89	3.53	3.08	3.61	3.28	2.86
	38×140	5.11	4.64	3.89	4.74	4.31	3.52
	38×184	6.52	5.82	4.75	6.06	5.27	4.30
	38×235	7.80	6.76	5.52	7.06	6.11	4.99
	38×286	2.43	2.11	1.72	2.21	1.91	1.56
3	38×89	3.48	3.01	2.46	3.15	2.73	2.23
	38×140	4.23	3.67	2.99	3.83	3.32	2.71
	38×184	5.18	4.48	3. 66	4.68	4.06	3.31
	38×235	6.01	5.20	4.25	5.43	4.71	3.84
	38×286	6.52	5.82	4.75	6.06	5.27	4.30

• Кроме этого, необходимо будет купить кровельный материал, утеплитель и пленку пароизоляции, которая настилается на стропила под обрешетку. В качестве кровельного материала для вальмовой конструкции крыши традиционно выбирают мягкое покрытие — его легче закреплять на сложной конфигурации такой стропильной системы. Под такую кровлю будет необходимо сделать настил из фанеры.
• Также нужно приобрести антисептический состав для обработки дерева перед началом монтажа.
• Возможно, понадобится стальная проволока диаметром в 4 мм, для закрепления некоторых элементов в несущей стене.

Цены на различные виды бруса

Брус

Инструменты для работы

Заранее нужно подготовить не только все необходимые материалы, но и инструменты, так как без них работу провести не удастся. Для установки стропильной системы понадобятся:

Инструменты для возведения крыши

• Молоток, желательно с гвоздодером.
• Шуруповерт на электрической зарядке.
• Киянка – резиновый или деревянный молоток. Он бывает необходим для некоторых операций по выравниванию и подгонке деревянных элементов.
• Деревянная рейка длиной в 1,5—1,7 м для выведения отдельных узлов на один уровень.
• Маркер или карандаш для отметок.
• Электролобзик, ножовка и электропила.
• Уровень строительный, отвес.
• Рулетка и линейка.
• Стамеска для выдалбливания пазов.
• Рубанок — лучше иметь и обычный, и электрический вариант, так как на высоте удобнее работать обычным инструментом, а большие плоскости можно обрабатывать внизу с помощью электрического.

Проведение монтажных работ

На рисунке показана упрощенная схема вальмовой крыши, на которую можно ориентироваться при монтаже системы.

Упрощенная схема монтажа

Работа производится поэтапно и безо всякой спешки, с тщательным продумыванием каждого шага, так как конструкция вальмовой крыши достаточно сложна.

Первым шагом необходимо подготовить провести подготовку древесины, обработав ее антисептическим раствором и хорошо высушив. Когда материал будет готов, можно приступать к монтажу системы.

• Монтаж системы начинают с установки и закрепления мауэрлата по периметру несущих стен. Он должен укладываться на слой гидроизоляционного материала.

Установка мауэрлата производится на анкерные крепления

• После установки мауэрлата на нем производится разметка, согласно ранее произведенным вычислениям. Чтобы разметка была максимально точной и заметной, используются яркие маркеры или же в определенных местах вбиваются маячки.

Очень важно, чтобы размеченные на одной стене расстояния, были идентичны разметке на противоположной стене, иначе балки перекрытия и остальные элементы будут уложены неровно.

Залог успеха — правильно проведенная разметка

• Далее, укладываются балки перекрытия. Они могут монтироваться на стены рядом с мауэрлатом или же на закрепленный брус ниже поверхности стены.

Установка балок перекрытия

• Затем мауэрлат скрепляется затяжками, которые способствует снятию нагрузки с несущих стен.

Затяжки между противоположными брусьями мауэрлата

• После того как уложены балки перекрытия, опытные мастера советуют накрыть их настилом из досок, не закрепляя их к балкам. Подобный настил нужен для комфортной и безопасной работы.

Поверх балок перекрытия для удобства работы рекомендуется уложить временный настил

• Следующим этапом станет установка стоек. Их закрепляют на затяжки или балки перекрытия.
• Стойки скрепляются сверху коньковой балкой, и к ней же крепятся стропильные центральные ноги с торцевых вальмовых сторон крыши.
• Далее, размечаются и прикручиваются промежуточные стропила с фронтальных скатов крыши.

Установка стоек и стропил на фронтальных сторонах крыши

• Затем следуют диагональные стропила, которые соединяют конек и углы здания. При необходимости под них устанавливают дополнительные стойки.

Монтаж диагональных стропил

• На диагональные стропила, закрепляются нарожники или короткие стропила. Их устанавливают на таком же расстоянии между собой, как и промежуточные.
• В зависимости от конструкции, в нее могут быть встроены и другие поддерживающие или усиливающие элементы, например, подкосы или шпренгели, а также ветровая балка.
• Если стропила установлены и заканчиваются на мауэрлате, то их продлевают дополнительными элементами — «кобылками», они и создадут навес над стеной.

Настил кровельного материала

Структура кровельного «пирога» вальмовой крыши

• Перед тем, как переходить к следующему шагу по монтажу необходимых для кровли элементов, нужно провести разметку расположения проемов окон, отверстий, через которые будут выведены дымоотводные и вентиляционные трубы, устроен вход в мансардное помещение или же выход на балкон. Их обрамляют дополнительными рейками, набивая их по периметру планируемых проемов.
• Затем на стропильную систему производят монтаж кровельного «пирога». Работа производится в такой последовательности:
• Сверху стропил растягивается и закрепляется пленка пароизоляции
• Далее, поверх нее на стропила прикручиваются рейки обрешетки.
• Между рейками укладывается утеплитель, который накрывают ветрозащитными материалами (например, плотной полиэтиленовой пленкой).
• Затем, следует закрепление контробрешетки.
• Следующий этап будет зависеть от того, какой материал для покрытия будет выбран. Если, например, будет применена металлочерепица, то ее можно прикручивать сразу к рейкам контробрешетки. При выборе мягкой кровли под нее обязательно необходимо уложить фанерные или ОSB листы.

Сложные узлы системы вальмовой крыши

Хотелось бы заострить внимание на сложных узлах стропильной системы, по монтажу которых всегда возникает много вопросов.

• Фиксация стропильных ног к мауэрлату может осуществляться несколькими видами жестких креплений:

— с помощью металлических уголков, устанавливаемых с двух сторон стропильной ноги;

— гвоздями, вбиваемыми под углом через стропило в мауэрлат;

— специальными скобами;

— скользящими креплениями.

Несколько способов соединения деталей и узлов крыши

• Соединение стропильных ног на коньковом брусе также может быть осуществлено по-разному:

— путем накладки их друг на друга над брусом и закрепления между собой с помощью болтов;

— устройство на стропилах специальных выемок для жесткости при установке их на конек;

— подгонка стропил под выбранным углом на коньке и скрепления их деревянными или металлическими накладками с двух сторон.

• Еще одним очень сложным узлом является соединение конькового бруса со стропильными ногами. Эти элементы должны иметь надежное сопряжение и крепление, так как от этого зависит долговечность вальмовой стороны крыши.

Соединительный узел конька и стропил

— Коньковый брус укладывают на стойки и скрепляют их с двух сторон накладками из досок.

— Диагональные стропила выпиливают под нужным углом и закрепляют к коньковому брусу и промежуточному стропилу. Таким же образом монтируется и второе стропило, идущее на другой угол дома.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Видео: секреты конструкции вальмовой крыши

Если нет опыта по возведению такого сложного архитектурного элемента здания, как кровля, то рекомендовано воспользоваться помощью квалифицированных специалистов. Причем этот момент касается не только вальмовой конструкции крыши, но и всех остальных, так как в любом виде этого сооружения имеются свои особенности со сложными соединительными узлами.

Нужно помнить, что от надежности покрытия дома будет зависеть долгосрочность службы всего строения, поэтому к его постройке нужно отнестись с максимальной ответственностью.

Ферма — вальмовые размеры и чертежи

4’-30’ | 1,22–9,14 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

24–60 футов | 7,3–18,3 м

—

—

—

—

Ферма-ножницы

914.000

11.400

1830.000

5600

https://p3d. in/e/PxACd

2′ 8”-20’ | 0,81–6,1 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

16’-40’ | 4,9–12,2 м

—

—

—

—

Ферма — Королевская стойка

610.000

11.400 90 003

1220.000

5200

https://p3d.in/e/mJqLt

4 ‘-30’ | 1,22–9,14 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

24–60 футов | 7,3–18,3 м

—

—

—

—

Ферма — Пратт

914.000

11.400

1830.000

4700

https://p3d.in/e/4V5C9

2’8”-1 3’ | 0,81–3,96 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

16–26 футов | 4,9-7,9 м

—

—

—

—

Ферма — Королевская стойка

396.000

11.400 900 03

790.000

4600

https://p3d.in/e/f2Wc6

4 ‘-30’ | 1.22-90,14 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

24–60 футов | 7,3–18,3 м

—

—

—

—

Ферма — Howe

914. 000

11.400 90 003

1830.000

3900

https://p3d.in/e/wEhNt

12′ 6”-30’ | 3,81–9,14 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

30–60 футов | 9,1-18,3 м

—

—

—

—

Ферма — Комната, Чердак, Квадрат

914.000

11.400

90 002 1830.000

3280

https://p3d.in/e/qIr4m

12′ 6”-30’ | 3,81–9,14 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

30–60 футов | 9,1–18,3 м

—

—

—

—

Ферма — комнатная, чердачная, угловая

914.000

11.400

1830.000

3280

https://p3d.in/e/PKdHl

2’8”-23’ | 0,81–7 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

16–46 футов | 4,9-14 м

—

—

—

—

Ферма — Fink

700.000

11.400 9000 3

1400. 000

3000

https://p3d.in/e/nO0Uf

6′ 1”-44’8” | 1,86-13,6 м

—

—

1,5 дюйма, 3 дюйма, 4,5 дюйма | 3,8, 7,6, 11,4 см

—

24’-72’ | 7,3–21,9 м

—

—

—

—

Ферма сводчатая, параллельный пояс

1360.000

1 1.400

2190.000

1405

https://p3d.in/e/2K9l7

2’5”-18′ | 0,73–5,5 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

24–60 футов | 7,3-18,3 м

—

—

—

—

Ферма — Бедро

550.000

11.400

18 30.000

900

https://p3d.in/e/LDrPj

5’4”-40 ‘ | 1,63–12,2 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

16–40 футов | 4,9–12,2 м

—

—

—

—

Ферма — монолитная

1220.000

11.400 90 003

1220.000

900

https://p3d. in/e/PmbUp

5’-30’ | 1,52–9,14 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

30–60 футов | 9,1-18,3 м

—

—

—

—

Ферма-тетива

914.000

11.400 9 0003

1830.000

900

https://p3d.in/e/X5T9R

1′ 4”-9’ | 0,41–2,44 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

24’-72’ | 7,3–21,9 м

—

—

—

—

Плоская ферма, Pratt

244.000

11.400

2190.000

730

https://p3d.in/e/tYBBJ

1’4”-9′ | 0,41–2,44 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

24’-72’ | 7,3–21,9 м

—

—

—

—

Ферма — плоская, Хоу

244.000

11.400

2190.000

710

https://p3d.in/e/j4VEJ

2’-6’ | 0,61–1,83 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

24’-72’ | 7,3-21,9 м

—

—

—

—

Плоская ферма, Уоррен

183. 000

11.400

2190.000

705

https://p3d.in/e/CBqE6

6’1”-44’8” | 1,86-13,6 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

24’-72’ | 7,3-21,9 м

—

—

—

—

Ферма плоская, наклонная

1360.000

11,40 0

2190.000

700

https://p3d.in/e/WeTyB

4′-24′ | 1,22–7,31 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

24–48 футов | 7,3–14,6 м

—

—

—

—

Ферма-Гамбрел

731.000

11.400

1460.0 00

600

https://p3d.in/e/ichHG

4’4”-30′ | 1,32–9,14 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

24–60 футов | 7,3-18,3 м

—

—

—

—

Ферма — Комнатная, Сводчатая

914.000

11.400

1830.000

480

https://p3d. in/e/eKOcf

5’6”-24’6” | 1,68–7,47 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

33’-49’ | 10-15 м

—

—

—

—

Ферма-Веер

747.000

11.400

1500.000

450

https://p3d.in/e/JtMsS

4′ -30′ | 1,22–9,14 м

—

—

1,5″, 3″, 4,5″ | 3,8, 7,6, 11,4 см

—

24–60 футов | 7,3-18,3 м

—

—

—

—

Ферма — фронтон

914.000

11.400 9 0003

1830.000

350

https://p3d.in/e/fvCr6

5 ‘-10’ | 1,52–3,05 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

30–60 футов | 9,1-18,3 м

—

—

—

—

Ферма-мансарда

305.000

11.400

1830.000

250

https://p 3d.in/e/a9tYg

5’-20’ | 1,52–6,1 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

30–60 футов | 9,1-18,3 м

—

—

—

—

Ферма — перевернутая

610. 000

11.400 9 0003

1830.000

200

https://p3d.in/e/Bb3DP

3’8”-22’ | 1,12–6,7 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

22’-44’ | 6,7–13,4 м

—

—

—

—

Ферма изогнутая

670.000

11.400 9 0003

1340.000

200

https://p3d.in/e/Ny15f

4′ -30′ | 1,22–9,14 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

24’-60’ | 7,3-18,3 м

—

—

—

—

Ферма — контрейлерная

914.000

11.400 9 0003

1830.000

200

https://p3d.in/e/HVOVy

2′ 8”-23’ | 0,81–7 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

16–46 футов | 4,9–14 м

—

—

—

—

Ферма двухскатная

700.000

11.400

1400.000

105

https://p3d.in/e/pOoBf

3’8”-30’ | 1,12–9,14 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

22–60 футов | 6,7–18,3 м

—

—

—

—

Ферма Fink, двойная

914. 000

11.400

1830.000

100

https://p3d.in/e/EGrRs

5′-30′ | 1,52-9,14 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

30–60 футов | 9,1–18,3 м

—

—

—

—

Ферма Хоу, двойная

914.000

11.400

1830.000

100

https://p3d.in/e/C4Od5

5′-30′ | 1,52–9,14 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

30–60 футов | 9,1-18,3 м

—

—

—

—

Ферма Хоу, двойная, ножничная

914.000

11.400

1830.000

100

https://p3d.in/e/X1ZDW

3’8 ”-22′ | 1,12–6,7 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

22’-44’ | 6,7–13,4 м

—

—

—

—

Ферма — Королевская стойка, модифицированная

670.000

11.400

1340.000

100

https://p3d. in/e/swttx

5’-30’ | 1,52–9,14 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

30–60 футов | 9,1-18,3 м

—

—

—

—

Ферма — Комната, Студия

914.000

11.400 9 0003

1830.000

100

https://p3d.in/e/fm6rZ

5 футов-37 футов 6 дюймов | 1,52-11,43 м

—

—

1,5 дюйма, 3 дюйма, 4,5 дюйма | 3,8, 7,6, 11,4 см

—

24–60 футов | 7,3-18,3 м

—

—

—

—

Ферма — Фонарь

1143.000

11.400

1830.000

100

https://p3d.in/e/9DHmj

10′ -24′ | 3,05–7,31 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

24–48 футов | 7,3-14,6 м

—

—

—

—

Ферма — Вальмовая, чердачная

731.000

11.400

1460.000 9 0003

90

https://p3d.in/e/YHxBs

2’8”-18′ | 0,81–5,5 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

16–36 футов | 4,9–11 м

—

—

—

—

Ферма Fink, простая

550. 000

11.400 90 003

1100.000

70

https://p3d.in/e/k8xVO

5’-30’ | 1,52–9,14 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

30–60 футов | 9,1-18,3 м

—

—

—

—

Ферма полинезийская

914.000

11.400 9 0003

1830.000

70

https://p3d.in/e/Fc3uy

9′ -40′ | 2,74–12,2 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

54’-80’ | 16,5–24,4 м

—

—

—

—

Ферма Хоу, тройная

1220.000

11,4 00

2440.000

40

https://p3d.in/e/yBLxP

4′-30′ | 1,22–9,14 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

24–60 футов | 7,3–18,3 м

—

—

—

—

Ферма сводчатая, бочка

914.000

11.400

1830.000

30

https://p3d. in/e/SbQGD

4’-24’ | 1,22–7,31 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

16–32 фута | 4,88–9,75 м

—

—

—

—

Ферма-коробка

731.000

11.400 9 0003

975.000

30

https://p3d.in/e/DCfqi

9′ -26’8” | 2,74-8,13 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

54–80 футов | 16,5–24,4 м

—

—

—

—

Ферма — перевернутая, двойная

813.000

11,40 0

2440.000

20

https://p3d.in/e/oV40n

6 футов 5 дюймов — 19 футов 3 дюйма | 1,95–5,87 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

24’-72’ | 7,3-21,9м

—

—

—

—

Ферма — носовой ствол

587.000

11.400

9000 2 2190.000

10

https://p3d.in/e/PyhSt

5’6” -24’6” | 1,68–7,47 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

33’-49’ | 10-15 м

—

—

—

—

Ферма-веер, двойная

747. 000

11.400

1500.000

5

https://p3d.in/e/JtMsS

9’-40’ | 2,74–12,2 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

54–80 футов | 16,5-24,4 м

—

—

—

—

Ферма Fink, Triple

1220.000

11,4 00

2440.000

5

https://p3d.in/e/2oDTb

2′-15′ | .61-4,57 м

—

—

1,5″, 3″, 4,5″ | 3,8, 7,6, 11,4 см

—

18–45 футов | 5,5–13,7 м

—

—

—

—

Ферма-вальмовая, половинная

457.000

11.400 9 0003

1370.000

5

https://p3d.in/e/3ZOmv

5 футов 4 дюйма-40 футов | 1,63–12,2 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

16–40 футов | 4,9–12,2 м

—

—

—

—

Ферма — моно, ножничная

1220.000

11.400

1220.000

5

https://p3d. in/e/ply3K

4’-30’ | 1,22–9,14 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

24–60 футов | 7,3–18,3 м

—

—

—

—

Ферма-ножницы

914.000

11,4 00

1830.000

https://p3d.in/e/4y1FV

3’8”-22’ | 1,12–6,7 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

22’-44’ | 6,7–13,4 м

—

—

—

—

Ферма — Королева, ножницы

670.000

11,4 00

1340.000

https://p3d.in/e/FcnXp

10′ -40′ | 3,05–12,2 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

30–60 футов | 9.1-18,3 м

—

—

—

—

Ферма — Уоррен, скатная

1220.000

11,40 0

1830.000

https://p3d.in/e/jufSC

6′ 1”-44’8” | 1,86–13,6 м

—

—

1,5”, 3”, 4,5” | 3,8, 7,6, 11,4 см

—

24’-72’ | 7,3–21,9 м

—

—

—

—

Ферма-Уоррен, ножницы

1360. 000

11. 400

2190.000

https://p3d.in/e/N4YsX

Конфигурации ферм | Best Way to Frame

Два основных типа ферм:

Скатная или обычная ферма характеризуется треугольной формой. Чаще всего используется для строительства крыш. Некоторые распространенные фермы называются в соответствии с их конфигурацией сети, например ферма King Post, Fan, Fink или Howe. Размер пояса и конфигурация полотна определяются пролетом, нагрузкой и расстоянием. Все конструкции ферм оптимизированы для обеспечения наиболее экономичной конфигурации для конкретного применения.

Параллельный пояс или плоская ферма получили свое название из-за наличия параллельных верхнего и нижнего поясов. Этот тип часто используется для строительства пола, но также может использоваться в приложениях кровли.

Стандартные конфигурации ферм крыши

Параллельный пояс

4×2 ферма перекрытия s с обрешеткой

2×4 фермы пола или крыши (можно также использовать обрешетку)

Конфигурации ферм:

В следующих примерах представлены некоторые из возможных вариаций основных типов ферм. Единственным ограничением для дизайна является ваше воображение!

Загрузить листовку с конфигурациями ферм

Бочкообразный свод

Бочкообразный свод создает уникальный округлый эффект благодаря использованию ферм. Бочкообразные своды используют несколько коротких точек панели с разным шагом или углом, чтобы имитировать кривую. В сочетании с особыми методами отделки бочкообразный свод может выглядеть как гладкий круглый потолок. Бочкообразные своды обычно можно увидеть в фойе или на входах в коммерческие здания и дома.

Тетива

Фермы тетивы имеют вид закругленного верхнего пояса, состоящего из множества панелей верхнего пояса разного шага. Они были очень популярны в начале 1900-х годов, до того, как фермы были построены с металлическими соединительными пластинами. Сегодня фермы с тетивой могут быть изготовлены в соответствии с существующими конструкциями или в соответствии с внешним видом старого здания в индустриальном стиле.

Консольная мансарда с парапетами

Эта ферма или ее производная очень популярна в легком каркасном коммерческом строительстве. Это создает впечатление крутой скатной крыши, сохраняя при этом плоскую внутреннюю часть для механических блоков или других блоков, установленных на крыше, требуемых проектировщиком здания. В то время как внутренний верхний пояс кажется плоским, небольшой уклон (обычно 0,25/12) используется для обеспечения стока воды во внутреннюю систему ливневой канализации.

Фонарь

Фермы фонаря можно использовать, когда требуется расширение плоскости верхнего пояса над пиком обычной фермы для создания большей площади поверхности на одной стороне крыши, чем на другой. Эту ферму можно использовать, когда требуется большая площадь для солнечных батарей на одной стороне крыши, или если владелец здания хочет разместить окна в вертикальной части верхнего пояса, чтобы пропускать свет в здание.

Двойная консоль

Двойная консоль, как следует из названия, включает консоли на обоих концах фермы. Консоль — это когда пролет фермы выходит за пределы подшипника, и это популярный способ создания крыльца без добавления опор стоек и балок возле карниза.

Двойная перевернутая ферма

Двойная перевернутая ферма используется с четырьмя опорами и создает крутой угол наклона потолка в средней части здания.

Двойной шаг

Двухскатные фермы, как следует из названия, имеют два разных шага с каждой стороны фермы. Эту ферму можно использовать, когда проектировщику-строителю требуется крутой уклон с одной стороны здания и более узкий с противоположной стороны. Эти фермы можно использовать, когда дождевой или снежный сток является проблемой с одной стороны здания, или для системы солнечных батарей требуется больше места на одной стороне крыши.

Плоский свод

Плоский свод похож на свод, но встречается внутри нижнего пояса с плоскими участками с обеих сторон. Плоский свод используется, когда требуется скатный потолок только на части пролета, покрытой фермой.

Вальмовая ферма

Вальмовые фермы создают структуру, аналогичную конструкции сарая с каркасом из стержней, с крутым уклоном от стен, переходящим в низкий уклон ближе к вершине. Крутой уклон создает высокую ферму, в которой есть много места для перемычек или, во многих случаях, возможность для чердачного помещения внутри фермы.

Половальмовые фермы

Половальмовые фермы используются в вальмовой системе, в которой уклон применяется только с одной стороны. Это может произойти, когда вальмовая ферма поддерживается балочной фермой на одном конце.

Вальмовые

Вальмовые стропильные системы очень популярны по всей стране. В этой конструкции каждая сторона здания имеет уклон крыши и карниз. Чтобы обрамить крышу в этом стиле, вальмовые фермы используются от главной вершины здания, спускаясь вниз с помощью плоского верхнего пояса. Плоская часть тем больше, чем ближе ферма к торцевой стене. Затем используется «бедренный набор» для обрамления 6 или 8 футов, ближайших к торцевой стене. Вальмовые фермы также можно использовать в качестве базовой фермы в системе ферм «свинцовой конструкции», где фермы меньшего размера с пиком размещаются поверх плоской верхней части вальмовой фермы в случаях, когда одна ферма слишком высока для сборки. находится на производственном предприятии и/или слишком высок для перевозки по дорогам общего пользования.

Односкатная

Односкатная ферма представляет собой односкатную ферму с вертикальным элементом над опорой, противоположной наклонной опоре. Они популярны во многих сельскохозяйственных и коммерческих зданиях и могут использоваться как две половины ферменной системы с центральной опорой в качестве альтернативы одной длинной общей ферме.

Многосекционная (сдвоенная)

Сдвоенная ферма используется, когда требования к каркасу крыши выше, чем производитель компонентов может поставить или произвести с помощью своего производственного оборудования. Он состоит из основания, похожего на вальмовую ферму, с «шапочной» фермой поверх нее. Накидная ферма очень похожа на фронтонную ферму со стенками, передающими нагрузки вертикально на базовую ферму под ней. Нижний пояс верхней фермы обычно перемещается вверх на 1-1/2 дюйма для 2×4 непрерывных боковых ограничений поверх плоского верхнего пояса базовой фермы или на толщину любого материала, который может использоваться (3/4 дюйма для фанеры/ОСП, и т. д.). В результате верхние пояса комбинированной фермы удлиняются с горизонтальным разрезом, что позволяет верхнему поясу комбинированной фермы выравниваться с наклонными верхними поясами базовой фермы. Для облегчения изготовления и установки к концу накидной фермы в конце горизонтального разреза наклонного верхнего пояса обычно добавляется стыковой вырез ¼ дюйма.

Полинезийские

Полинезийские фермы, как следует из названия, чаще всего встречаются в сооружениях, построенных в азиатско-тихоокеанском полинезийском стиле. Они объединяют конструкцию с двойным шагом: небольшой шаг начинается у подшипника, а затем переключается на гораздо более крутой шаг ближе к вершине. Эти фермы часто можно найти во время путешествий по Гавайям. Популярная сеть пиццерий также использует полинезийские фермы с плоской вершиной в подавляющем большинстве своих ресторанов.

Комната на чердаке

Фермы для помещений на чердаке или, чаще, чердачные фермы обеспечивают жилое пространство внутри фермы. Нижний пояс увеличен и нагружен на временные нагрузки, аналогичные системам перекрытий в жилых помещениях. Чердачные фермы популярны в гаражах или везде, где люди хотят увеличить жилую или складскую площадь, не добавляя еще один этаж к своей конструкции. В некоторых районах страны чердачные фермы используются для размещения и сокрытия оборудования HVAC.

Ножницы

Ножничные фермы используются в тех случаях, когда требуется сводчатый или соборный потолок. Шаг нижнего пояса варьируется в зависимости от шага верхнего пояса, размаха и высоты пятки. Как правило, для большинства ножничных ферм используется шаг нижнего пояса, равный половине шага верхнего пояса. Более крутой шаг нижнего пояса может быть достигнут за счет увеличения высоты пятки, что дает ферме вертикальное «пространство» для работы, или применить принцип триангуляции между поясами и стенками.

Ножничная моно- или полуножничная

Ножничная моно-ферма точно такая же, как и моно-ферма, но также содержит наклонный нижний пояс для создания сводчатого потолка или подъема потолка до большей высоты стены внутри помещения. здание.

Наклонная плоская

Наклонные плоские фермы используются почти как балки в тех случаях, когда желательно, чтобы внутренний уклон потолка был таким же, как уклон крыши. Наклонные плоские фермы обычно поддерживаются коньковой балкой или балочной фермой на пике крыши и имеют наклонные плоские фермы с обеих сторон для создания широких открытых пространств в общественных местах, таких как арены для верховой езды и церкви.

Студийный свод

Студийный свод возникает, когда нижний пояс наклонен в одном направлении без пика и заканчивается вертикальным элементом перемычки. Это полезно, когда требуется наклонный потолок без козырька или требуется более высокая площадь стены для подвешивания произведений искусства или других эстетических предметов. Аналогичный эффект возникает, когда «наполнители» применяются к типичной ферме с ножницами для создания плоского потолка в пространстве, которое в противном случае было бы закрыто фермами с ножницами.

Поддон или кессон

Перекрытие из поддона или кессона встраивается в ферму путем нанесения шага на небольшое расстояние с двух сторон и последующего выравнивания нижнего пояса. Это популярные дизайнерские эффекты в спальне или столовой, которые могут создать дополнительную глубину по вертикали и/или обрамить определенные элементы комнаты. Подносные потолки получили свое название, потому что потолок напоминает перевернутый сервировочный поднос.

Три подшипника

Фермы Tri-Bearing включают дополнительный внутренний подшипник к традиционным двум внешним подшипникам. Использование дополнительных подшипников позволяет уменьшить реакции на внешние подшипники и может снизить общую стоимость фермы, часто уменьшая количество поясных материалов и стенок, необходимых в конструкции. Однако, если используются внутренние опоры, путь нагрузки должен поддерживаться через внутренние стены, систему перекрытий, фундамент и фундаменты здания.

Хранилище

Свод возникает только в части нижнего пояса фермы. Шаг применяется от одного подшипника на расстоянии до вершины нижнего пояса, а затем возвращается к плоскому нижнему поясу. Это типично, когда ферма охватывает несколько комнат, но наклонный потолок желателен только для одной из этих комнат, например спальни или столовой.

Сводчатый параллельный пояс

Сводчатые фермы с параллельным поясом имеют одинаковый шаг верхнего и нижнего пояса.
