Как сделать своими руками простой утепленный люк на чердак

Раньше почти всегда на чердак вела отдельная дверь, находящаяся с торца дома. Она снабжалась стационарной или переносной лестницей и была удобной для хозяев. Но сегодняшние дни требуют ответственного отношения к своему имуществу на чердаке. Потому все чаще хозяева наглухо заделывают вход с улицы, а проделывают вход на чердак внутри помещения. В статье будут подробно рассмотрены этапы изготовления утепленного люка, приведены фотоматериалы различных вариантов.

Проем на потолке

Чердачный люк, который установлен в коридоре или комнате, будет надежнее, чем уличный вариант. В этом случае пользуются готовым проемом, который был предусмотрен проектом или вырезают или пробивают его в удобном месте. В деревянном доме сделать это проще, чем в доме с бетонными плитами перекрытия. Однако, хорошенько потрудившись, можно проделать проем в бетоне (рис 1,2).

проем для люка в месте стыковки двух плит (рис. 1)

проем для люка (рис.2)

ЧИТАТЬ ПО ТЕМЕ:

Как самостоятельно утеплить потолок в деревянном доме или бане.

Правильно выбранное расположение лаза

Очень важно при обустройстве утепленного люка на чердак определить его грамотное месторасположение. Здесь придется столкнуться с разными нюансами:

1. Месторасположение лаза выбирают так, чтобы крышка могла открываться свободно внутрь или наружу (в зависимости от конструкции и задумки).

2. Крепление петель может быть с широкой или узкой стороны.

3. Люк, расположенный в углу под стропильной системой, будет мешать свободному проникновению на чердак. При проделывании проема нельзя попадать на балки перекрытия, чтобы не нарушить целостность конструкции крыши.

4. Месторасположение лаза во многом зависит от типа применяемой лестницы. Если предполагаются стационарные лесенки или железная (деревянная) лестница, то эта конструкция должна хорошо вписаться в общий интерьер комнаты и не загораживать прохода.

простой чертеж утепления люка (рис.3)

деревянный (рис.4)

5. Если у вас бетонные плиты перекрытия, то долбить проем лучше всего в месте стыковки двух плит, как на рисунке 2.

6. Если есть возможность устройства выдвижной лестницы, нельзя загораживать место ее выдвижения.

7. В варианте со складной лестницей придется потрудиться над ее конструкцией и способом крепления к люку.

Размеры

Люк на чердак утепленный можно изготовить своими руками, исходя из имеющегося проема, который в стандартном варианте составляет 120 см в длину и 60 см в ширину. Бывают случаи, когда проем имеет форму квадрата с размером 100х100, 80х80, 70Х70 и др. Это играет существенную роль только в том случае, когда на чердак придется затаскивать объемные неделимые предметы.

потайной (рис.5)

со складной лестницей (рис. 6)

с деревянной лестницей (рис.7)

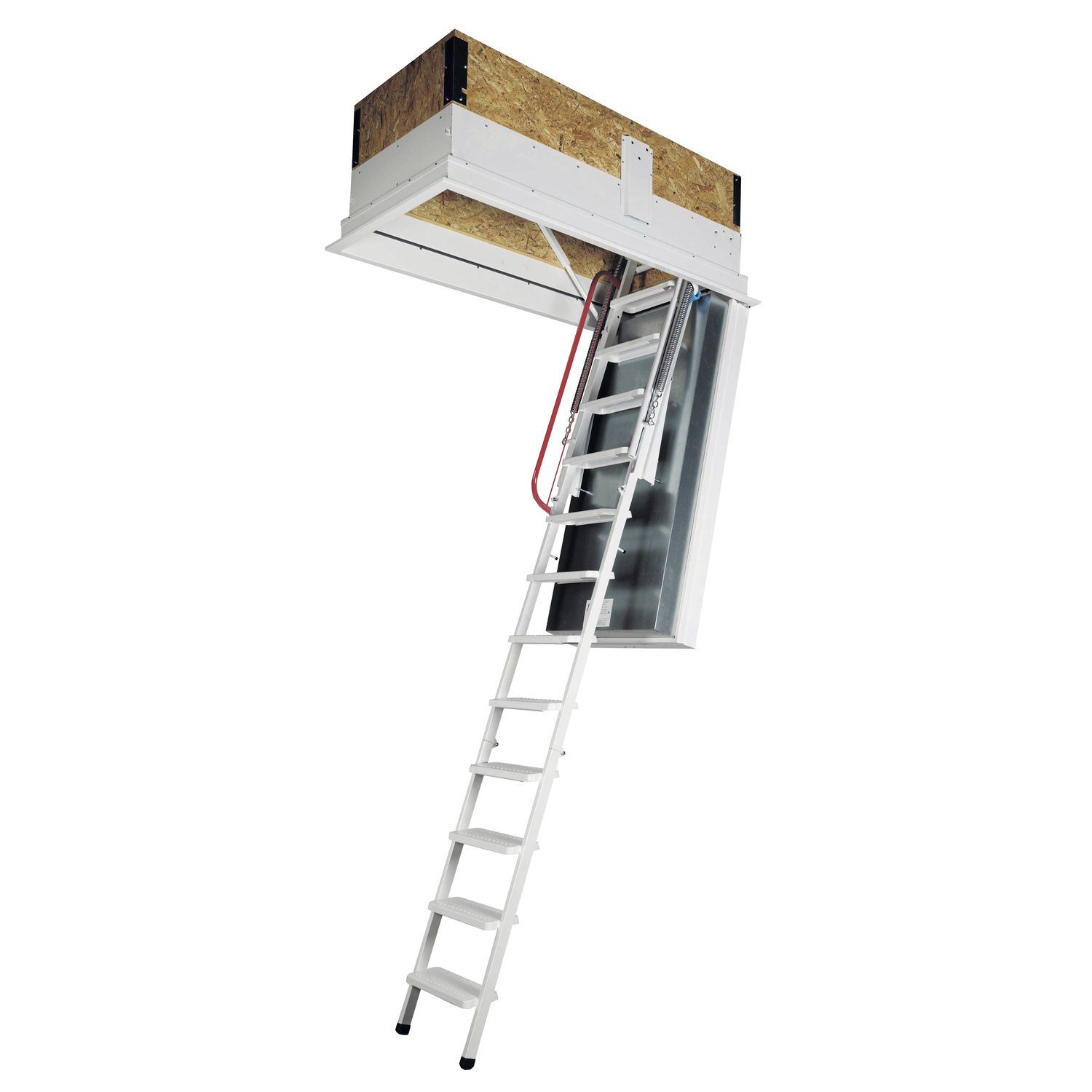

люк со складной лестницей (рис.8)

Устройство утепленного люка для чердака

Для строительства утепленного люка для чердака с прямоугольной формой выполняют такие действия:

1. Из досок 25-30 мм собирается прямоугольный каркас с размерами, меньшими от проема на 40-50 мм с каждой стороны. Такие припуски необходимы для обшивки проема на потолке рамкой, на которую будет ложиться крышка.

2. Рамку люка зашивают фанерой, ДВП или деревянной обрешеткой.

3. Для утепления, на основу помещается пароизоляционная пленка, а сверху нее укладывается пенополистирол, минеральная вата или другой утеплитель. Материал закрепляется планками или приклеивается. Обратная сторона зашивается ДВП, фанерой, ОСП или другим материалом, как на схеме (рис 3).

4. На готовый люк и на потолочное основание саморезами прикрепляются петли.

5. Периметр рамки дополнительно защищают уплотнительной резинкой.

6. Проем обшивается по периметру наличниками.

В итоге получается аккуратный люк, как на рисунке 4.

со складной лестницей (рис.9)

лестница на чердак

Другие способы обустройства

Для удобного и бесшумного открывания крышки, ее можно обустроить по бокам специальными доводчиками и практичной ручкой. В таком варианте, как на рис 4, переносную лестницу можно поставить при закрытой крышке с упором на рамку. Вариант потайного лаза, как на рисунке 5, 6 требует специального устройства открывания (путем специального тросика, палки, кнопки) и сложной лестничной системы. Такое обустройство дверки на чердачное пространство полностью прячет лестницу и делает не слишком заметным проем на потолке. Но над ним придется потрудиться дополнительно и получит различные варианты

Вывод

Лючок на чердак со стороны жилого дома – полезное и нужное приспособление. Если таким входом будут пользоваться не очень часто, то простой способ его обустройства удовлетворит потребности жильцов. Однако, если вход на чердак нужен постоянно, тогда следует его оборудовать более современно и цивилизованно (рис 7,8,9).

Люк противопожарный утепленный EI-15 на чердак 600×600

Характеристики люка «ЛПМ EI-15 на чердак 600×600»

Сертификаты и лицензии

Покрас в любой цвет палитры RAL

Противопожарный люк ЛПМ EI-15 на чердак 600×600 предназначен для защиты помещения от проникновения огня и дыма. Изделие прошло все необходимые испытания и имеет сертификат соответствия требованиям пожарной безопасности.

Размеры данной модели: 600×600 мм. Предел огнестойкойсти соответствует EI-15. Люк изготовлен из холоднокатного листового металла толщиной 1,5 мм. Полотно заполнено минплитой ISOVER. Окрас производится в любой цвет палитры RAL согласно вашим пожеланиям методом порошкового напыления. Используется противопожарная фурнитура Fuaro.

Срок изготовления люка — 12 часов с момента поступления заказа. Цена указана предварительная. Для более точного расчета свяжитесь с нами и мы подготовим точное коммерческое предложение. Заказать противопожарный люк ЛПМ EI-15 на чердак 600×600 вы можете в нашем магазине, оставив заявку, позвонив или написав нам на почту.

Собственное
производство 2200 м2

Изготовление на заказ
за 12 часов

Установка дверей
по лицензии МЧС

Порошковая окраска
и гарантия 10 лет

Цены на противопожарные люки Смотреть все цены

Размер	EI-60	EI-45	EI-30	EI-15
600×600 мм	6 600 р.	6 060 р.	5 500 р.	4 950 р.
600×800 мм	7 020 р.	6 440 р.	5 850 р.	5 270 р.
700×700 мм	7 020 р.	6 440 р.	5 850 р.	5 270 р.
800х800	8 040 р.	7 380 р.	6 700 р.	6 030 р.
1000х1000	9 600 р.	8 800 р.	8 000 р.	7 200 р.

Стоимость дополнительных услуг

Название услуги	Стоимость
Замер за пределами МКАД	Бесплатно
Замер по Москве	Бесплатно
Доставка за пределы МКАД	от 1000 р.
Доставка по Москве	500 р.
Доставка по России и СНГ	По тарифам ТК
Демонтаж старого люка	от 500 р.
Утилизация старого люка	500 р.
Дополнительное крепление коробки	150 р.

Узнайте цену и получите
коммерческое предложение за час

Наш специалист перезвонит для уточнения деталей заказа,
сделает расчет и вышлет коммерческое предложение на почту.

Получить предложение Звоните: +7 (495) 320-40-22

Вас могут заинтересовать эти модели Смотреть весь каталог

Смотреть весь каталог

Как купить люк противопожарный утепленный EI-15 ну чердак 600×600?

1

Сделайте запрос
на замер или КП

Через форму на сайте
или позвоните нам

2

Получите коммерческое
предложение

Уже через час КП будет
у вас на почте

3

Подпишите договор
и пришлите нам скан

Прописываем в договоре
все сроки и условия

4

Изготовление
и монтаж

Изготовление люков
занимает от 12 часов

5

Закрывающие документы,
сертификаты и шильды

По завершении работ
выдаем все документы

У вас остались вопросы?
Задайте их нашему мастеру!

Получить консультацию Звоните: +7 (495) 320-40-22

Как изолировать панель доступа к чердаку

Изоляция, движение воздуха, строительная наука, бла-бла-бла. Я знаю, большинству людей это кажется скучным. Но если вам нравится экономить и жить в уютном доме, оставайтесь со мной здесь.

Одна из самых распространенных вещей, которые я обнаруживаю почти при каждой проверке дома в Луисвилле – это плохо изолированный люк на чердаке (это то место, через которое вы проползаете, чтобы попасть на чердак).

Обычно это отверстие размером 2 фута на 3 фута, но я видел такие большие, как 4 фута на 4 фута.

Это большая площадь потолка, которая редко надлежащим образом изолируется или герметизируется. Я покажу вам, как правильно их герметизировать и изолировать эти панели.

Ниже представлена ​​тепловизионная фотография люка, сделанная во время инспекции дома в Луисвилле. Вы можете видеть, как отсутствие изоляции сильно влияет на уровень тепла. Разница между крышкой люка и остальной частью гипсокартона потолка составляет 15 градусов. Это много.

Здесь хорошо видно, как плохая изоляция выглядит на тепловизоре.

Изоляция люка на чердаке

Большая часть изоляции, которую я нахожу на чердаке дома, является воздухопроницаемой (воздух может проходить через нее).

Это означает, что хотя изоляция на чердаке может замедлить поток тепла посредством излучения, она не остановит поток воздуха из жилого помещения, который переносит тепло посредством конвекции, если есть путь для движения воздуха.

Правило здесь простое: Чтобы воздух двигался, должен быть путь (дырка в потолке, трещина в гипсокартоне, плохо заделанный чердачный люк и т.д.) и разница давлений. Вот и все. Разница в давлении чаще всего создается разницей в температуре. Проверьте это для получения дополнительной информации: Закон Гей-Люссака.

Помните школьную физику?

Тепло распространяется тремя путями.

Проводимость  в твердых материалах.

Конвекция  в жидкостях (жидкостях или газах).

Излучение  через все, что пропускает излучение.

Мне нравится думать, что деньги путешествуют тремя путями. В конце концов, к каждой частичке тепла, которую вы теряете, прилагается долларовая купюра. Когда вы отапливаете свой дом, ваша печь создает для этого много БТЕ (британская тепловая единица).

Самый дешевый БТЕ — тот, который вам никогда не придется производить. Нагрейте помещение один раз и держите его запертым.

Наша ситуация с чердаком требует, чтобы мы сосредоточились в первую очередь на конвективных потерях тепла. Хотя проводимость и излучение также играют роль большую часть времени, давайте пока остановимся на конвекции.

Конвективные потери тепла:

Когда мы обогреваем наш дом, печь производит горячий воздух, который стремится подняться наверх в комнату. Всегда помните, что теплый воздух поднимается . Тепло не поднимается, а поднимается теплый воздух.

По мере повышения температуры в помещении этот горячий воздух будет выходить через любую щель в оболочке здания вокруг потолка. Помните: воздуху нужен только путь и разница в давлении, чтобы двигаться.

Поскольку вы нагрели воздух своей печью, вы создали ту разницу температур, которая создала разницу давлений.  Воздух может просачиваться вокруг светильников (особенно встроенных светильников с множеством отверстий), потолочных вентиляторов, детекторов дыма и, конечно же, чердачных люков.

Мы знаем, что воздух выходит наружу, и если этот воздух не заменить, в вашем доме будет отрицательное давление. Мать-природа не любит перепадов давления .

На каждый кусочек теплого воздуха, который вы теряете наверху, вы втягиваете холодный воздух из нижней части дома. Если мы запечатаем все так, чтобы теплый воздух в верхней части комнаты не мог выйти наружу, мы уже на шаг впереди.

Ремонт люка на чердаке

В большинстве домов есть панель, которая поднимается и сдвигается в сторону, чтобы попасть на чердак. Обычно по краю имеется скошенный кожух, удерживающий панель в воздухе. Первое, что вам нужно сделать, это приклеить эту накладку к потолку.

Воспользуйтесь высококачественным малярным герметиком, чтобы заполнить все щели. Обязательно обойдите всю рамку. Это не только предотвратит попадание воздушного потока под деревянную отделку, но также поможет удерживать древесину на месте у потолка. Примечание: это также время, когда вы должны убедиться, что угловая рама надежно закреплена на потолке.

Я рекомендую вкрутить пару шурупов в раму (на чердаке) вверху, чтобы вам не пришлось беспокоиться о том, что она ослабнет или может упасть в будущем.

Здесь видно, как горячий чердачный воздух просачивается через обшивку на потолке. Призрачные полосы, которые вы видите, — это охлаждающийся воздух, поступающий в комнату с чердака. Как только вы закроете этот шов, это больше не проблема.

Далее необходимо установить пенопластовую прокладку (или уплотнитель) вокруг края рамы.

Это то, на чем будет стоять ваша панель. Пена — это то, что герметизирует воздух вокруг съемной панели. Я видел, как некоторые люди замазывали это, но это плохая идея. Если вам нужно вернуться на чердак, вы должны вырезать всю эту замазку, что является занозой в заднице.

Прокладка работает нормально, если установлена ​​правильно.  При установке прокладки обязательно очистите край рамы. Если вы попытаетесь приклеить его к грязной отделке, он не останется на месте. Кроме того, убедитесь, что ваши углы перекрываются.

Пенная прокладка обеспечивает герметичность после установки вокруг рамы.

Сборка панели для чердака

Теперь, когда потолочная рама загерметизирована и защищена от атмосферных воздействий, мы можем заняться самой панелью. Есть пара вещей, которые мы должны сделать здесь. Во-первых, убедитесь, что панель остается плоской и имеет хороший слой изоляции на обратной стороне. Большинство люков, которые я вижу, либо вообще не имеют изоляции, либо, может быть (если вам повезет), кусок изоляции из стекловолокна как бы свисает через отверстие. Ни один из них не хорош. Мы можем сделать лучше.

Я предполагаю, что ваша панель представляет собой не что иное, как кусок гипсокартона, который был вырезан (я предполагаю это, потому что это то, что я вижу в 99% случаев во время досмотров.)

Если это так, выбросьте ее. вместо новой панели из МДФ 3/4. Вы можете получить MDF в Lowe’s или Home Depot. Оба магазина даже продают меньшие «проектные панели», которые могут соответствовать всем требованиям (в зависимости от размера вашего отверстия). Будьте готовы заплатить около 12 долларов за деталь 2 × 4.

МДФ в основном состоит из опилок и клея, спрессованных вместе. Он прочный, плоский, легко режется и фрезеруется. Также хорошо принимает краску. Обрежьте панель примерно на 1/8 ″ меньше, чем отверстие в потолке. Убедитесь, что вы оставили достаточно доски, чтобы она перекрывала пенопластовый уплотнитель, который вы установили на раму в потолке.

Теперь возьмите лист 2-дюймовой жесткой изоляционной плиты из пенопласта. Я называю его «Спрей-пена для бедняков». Он поставляется в листах 4 × 8 и легко режется канцелярским ножом.

Это также рок-звезда в изоляционных плоских панелях, таких как чердачное окно или стены световых люков на чердаке. Везде, где отвалится кусок утеплителя из стекловолокна, этот материал можно приклеить на свое место, и он никуда не денется. Он также имеет R-значение около 5 на дюйм , что намного больше, чем у стекловолокна.

Вырежьте пенопласт такого же размера, как панель, и приклейте его на место с помощью белого малярного герметика, которым вы использовали для герметизации рамы.

Совет: не используйте строительный клей. Он расплавит пену, и вещи не будут склеиваться. Нанесите столько слоев пены, сколько сможете. Сойти с ума здесь. Я стремлюсь к минимум 3, иногда 5 или 6, если у меня достаточно материала.

В моем районе в Луисвилле, штат Кентукки, на чердаке требуется R-значение около 40. Как только все высохнет и пена не будет скользить по МДФ, опустите панель на установленный вами уплотнитель. Вот и все. Вы сделали.

Список материалов для чердачного люка

• Обязательно используйте хорошие материалы всякий раз, когда вы герметизируете. 60yr Painters Caulk
• Закрепите раму винтами. В большинстве случаев они плохо прибиты гвоздями, и вес панели может привести к их ослаблению. Накладные винты
• 3/4 МДФ – отличный материал для панелей. В большинстве крупных магазинов продаются «Проектные панели» меньшего размера, поэтому вам не нужно покупать целый лист 4 × 8. Панель МДФ
• 2″ Изоляция из жесткого пенопласта идеально подходит для установки на съемную панель. Пеноизоляция

Связанный пост

Как утеплить чердачную дверь/люк

Нравится читать последние статьи DIY и экономить деньги?

Получайте наши последние полезные советы, советы и скидки прямо на свой почтовый ящик.

• Фейсбук

• Твиттер

• Инстаграм

Опубликовано 1 июня 2017 г.

Теперь, когда все рождественские и праздничные украшения убраны, вы, возможно, заметили, что ваш чердак нуждается в небольшой перезагрузке в отделе утечки воздуха. Тем более, что сейчас зима и все такое, решение проблемы отсутствия изоляции вокруг вашего мансардного люка — это простое обновление дома к Новому году, которое сэкономит вам энергию и деньги круглый год. Относитесь к своей чердачной двери так, как если бы это была дверь, ведущая на улицу. Узнайте больше о том, как утеплить чердачную дверь.

Прежде чем начать

Если вы давно не проверяли изоляцию чердака, узнайте, как осмотреть и герметизировать чердак прежде чем переходить к чердачному люку. Пока вы там, узнайте, как осматривать и устранять утечки в воздуховодах.

Ваша чердачная дверь/люк может казаться в порядке, потому что отвод тепла не виден. Зимой холодный воздух будет поступать, а теплый – выходить. Летом кондиционированный воздух будет выходить через любые протечки в вашем доме, в том числе и на чердаке.

Из-за того, как построены дома, весьма вероятно, что утечки воздуха происходят и через ваш чердак. Держите этот зимний воздух с надлежащей изоляцией чердака и воздушной герметизацией.

Последствия утечек воздуха

Чем холоднее на улице, тем больше вы заметите проникновения наружного воздуха. На приведенной ниже диаграмме отмечены основные виновники утечек воздуха в доме. Этот блог посвящен области B , чердачному люку.

Источник: energystar.gov

• A. За коленями
• B. Чердачный люк
• C. Отверстия для проводки
• D. Вентиляционное отверстие
• E. Открытый софит (короб, скрывающий встроенные светильники)
• F. Встраиваемый светильник
• G. Проходы дымоходов или воздуховодов печи (полая коробка или элемент стены, скрывающий воздуховоды)
• H. Краеобразные балки подвала (там, где фундамент соединяется с деревянным каркасом)
• I. Окна и двери

Необходимые материалы  для герметизации чердачной двери/люка

• Изоляция из стекловолокна/или жесткой пенопластовой плиты (обрезанная по размеру)
• Самоклеящаяся уплотнительная лента
• Степлер, гвозди или шурупы

Что делать:

Выбор самоклеящегося уплотнителя зависит от размера зазора, который вы хотите заполнить.

1. Проверить наличие утечек воздуха и деревянных упоров

Это можно сделать разными способами. Вы можете проверить наличие утечек воздуха с помощью зажженной ароматической палочки или тонкого кусочка туалетной бумаги. Если есть признаки неустойчивого движения воздуха, исходящего из вашего чердачного люка, необходимо заменить уплотнитель.

Вы также можете осмотреть уплотнители и молдинги вокруг своей двери на чердак, чтобы увидеть, не повреждены ли они. Если чердачный люк опирается на молдинг, вы должны добавить упоры 2 1/2 дюйма вокруг всего проема. Эти новые деревянные упоры обеспечивают большую площадь для крепления новых уплотнителей. Они также дают вам легкое место для добавления крючков, если это необходимо. Дверь/люк должны закрыться полностью, прижимая прокладку, чтобы создать полное уплотнение.

2. Осмотрите уплотнители/прокладки вокруг отверстия чердачного люка

Если они кажутся высохшими или поврежденными, снимите их перед заменой. Обычно их можно просто отодвинуть от рамы. Если уплотнитель был закреплен гвоздями или шурупами, потребуется больше времени, чтобы снять все крепления.

3. Установка нового уплотнителя

После удаления старого уплотнителя или если его не было с самого начала, вы готовы установить новый уплотнитель. Измерьте и отрежьте вдоль нижнего края отделки и вокруг трех других краев, пока они не будут плотно прилегать со всех четырех сторон. Убедитесь, что вы приобрели самоклеящуюся уплотнительную ленту.

Опять же, если вам нужно добавить новые деревянные упоры, сделайте это перед нанесением нового уплотнителя. Вы добавите самоклеящуюся пенопластовую уплотнительную ленту к верхним краям новых деревянных упоров.

Источник: ENERGY STAR

4. Установите стекловолоконную или жесткую пенопластовую плиту на заднюю часть люка. размера и прибейте или приклейте его к задней части люка/двери. Вы можете приобрести готовый изоляционный материал для чердачной двери в местном магазине товаров для дома или в Интернете.

5. Прикрепите застежки-липучки

После того, как вы добавили новую уплотнительную ленту и вырезали кусок изоляции для задней части двери, вы захотите завершить этот проект застежкой-липучкой, которая сжимается, когда вы защелкиваете крючок.

Источник: ENERGY STAR

Дважды проверьте герметичность, взяв зажженную ароматическую палочку и держа ее по периметру двери чердака.

Чтобы получить наглядное пособие по завершению этого проекта, посмотрите это видео:

Если у вас есть какие-либо вопросы по теплоизоляции и герметизации вашего чердака, не стесняйтесь обращаться в компанию Hiller. Мы доступны 24/7 .
