Шведская плита — технология строительства и утепления

Стена здания.

Отделка пола.

Железобетонная плита.

Трубы теплого пола.

Теплоизоляция ПЕНОПЛЭКС®ГЕО.

Отмостка.

Песок с послойным трамбованием.

Геотекстиль.

Грунт основания.

Дренаж.

«Утепленная шведская плита» (УШП) представляет собой монолитный плитный фундамент мелкого заложения, где плита снизу и по периметру окружена слоем теплоизоляции. Иными словами, монолитная железобетонная фундаментная плита устанавливается на слой теплоизоляции, а также утепляется слоем теплоизоляции по всей боковой поверхности.

Применение

УШП применяется, преимущественно, в малоэтажном строительстве на равнинных участках земли. Небольшая глубина позволяет возводить шведскую плиту практически на любых основаниях при любом уровне грунтовых вод, а благодаря утеплению со всех сторон грунт под таким фундаментом не промерзает и не пучинится.

Описание

Слой утеплителя плиты устанавливается на утрамбованной подушке из крупного песка или щебня (непучинистая подготовка грунта). При комбинации этих двух слоев грунт более мелкой фракции располагается над более крупным, оба они разделяются геотекстильным материалом. Для обеспечения нормальной работы УШП и предотвращения морозного пучения под этой подушкой предусматривается системы отвода грунтовых вод (дренажная система по периметру сооружения).

Инженерные коммуникации дома (водопровод, канализация, электроснабжение и т.д.) располагаются под слоем теплоизоляции.

Фундаментная плита образуется путем заливки бетона в «форму» из теплоизоляции. В плиту может быть интегрирована система подогрева пола, которая может служить для отопления дома. Теплоносителем в системе может служить горячая вода или антифриз (если зимой в помещении не будет возможности всегда поддерживать плюсовую температуру). В качестве отопительных трубопроводов могут использоваться практически все виды труб: стальные (из нержавеющей стали) металлопластиковые, медные, полипропиленовые, полибутиленовые и т. д.

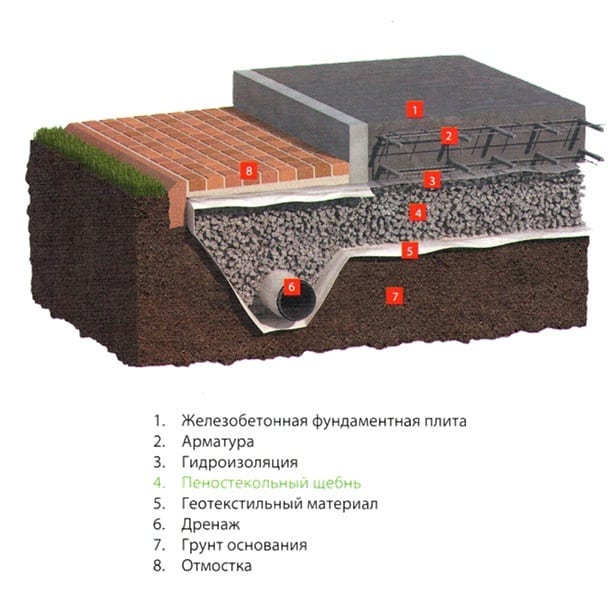

Принципиальная схема устройства утепленной шведской плиты

В качестве теплоизоляции плитного фундамента, выполненного по технологии утепленной шведской плиты рекомендуется применять высокопрочные плиты из экструзионного пенополистирола ПЕНОПЛЭКС^®ГЕО.

Преимущества ПЕНОПЛЭКС
^®ГЕО применительно к УШП

Коэффициент теплопров одности— 0,032 Вт/м•КОдин из самых низких среди утеплителей, применяемых в строительстве

Высокая прочность Плиты ПЕНОПЛЭКС^®ГЕО обладают прочностью на сжатие не менее 0,30 МПа (30 т/м²)

Нулевое водопоглощение Стабильно высокие теплозащитные свойства.

Удобство и безопасность монтажа Удобная геометрия плит, простота обработки и монтажа

Монтаж при любых погодных условиях

Г-образная кромка по всем сторонам плиты Позволяет плотно стыковать плиты без образования мостиков холода

Абсолютная биостойкость Безопасна при контакте с водой и почвой. Не является матрицей для развития нежелательных микроорганизмов

Безопасность Не содержит в составе мелкие волокна, пыль, фенолформальдегидные смолы, сажу, шлаки. Монтаж производится без средств для защиты органов дыхания

Экологичность Безопасное сырье, изготовление по передовым бесфреоновым технологиям.

Долговечность более 50 лет Протокол испытаний НИИСФ РААСН № 132-1 от 29.10.2001

Основные преимущества утепленной шведской плиты с применением теплоизоляции ПЕНОПЛЭКС

^®ГЕО:

Устройство фундамента и прокладка инженерных коммуникаций выполняются на одной технологической стадии, что позволяет сократить сроки строительства.

Высокоэффективная теплоизоляция ПЕНОПЛЭКС^®ГЕО позволяет существенно сократить расходы на отопление дома и повысить эффективность системы «теплого пола»;

Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания;

Обустройство фундамента не требует тяжелой техники и специальных инженерных навыков.

Технология УШП с применением теплоизоляции ПЕНОПЛЭКС^®ГЕО базируется на основных принципах проектирования и устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008), разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (подразделение ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, д.т.н. Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».

Типичные ошибки при устройстве фундамента УШП — ТЕХНОНИКОЛЬ

Помимо наличия системы обогрева и полностью готового к отделке пола первого этажа, отличительная особенность технологии состоит также в том, что основание плиты составляет специально разработанный для этой системы высокопрочный утеплитель из экструзионного пенополистирола. Обогрев пола в союзе с качественным утеплением позволяет и вовсе обойтись без радиаторного отопления на первом этаже.

Достоинств у УШП много: это и скорость возведения, и универсальность (подходит практически для всех типов грунтов), и высокая тепловая инерционность. Но, пожалуй, одно из главных преимуществ фундамента, достигаемое за счет применения современного теплоизоляционного материала в конструкции, – его энергоэффективность. Потери тепла через Утепленную шведскую плиту минимальны, а способность накапливать тепло за время эксплуатации и вовсе позволяет не переживать даже в случае аварийного отключения отопления зимой.

Технология, появившаяся в США в 30-е годы прошлого столетия, в России только недавно отметила 10-летний юбилей. Недостаток опыта отечественных строителей иногда становится причиной ошибок при строительстве УШП.

Все начинается с основы

Строительство УШП, как, впрочем, и любого другого фундамента, заключается в грамотной подготовке основания. В случае с Утепленной шведской плитой оно должно быть ровным. Сложный рельеф и ландшафт с перепадами высот уже служат противопоказанием для строительства УШП.

После того как строители убедились, что участок подходит указанным требованиям, нужно приступить к выемке грунта. Этот этап некоторые считают несущественным и очень часто пренебрегают им, закладывая в свой фундамент мину замедленного действия. Плохая подготовка основы рано или поздно скажется на несущей способности фундамента.

Выемка грунта производится на 30–40 см, после чего котлован послойно засыпается щебнем и песком. При этом важно каждый слой отдельно пролить водой и протрамбовать виброплитой. А можно не трамбовать и не проливать? Здесь ответ звучит категорично: «Нет». Притоптать ногами, оставить на некоторое время под открытым небом, чтобы песок смочился дождевой водой и утрамбовался под собственным весом, – все это решения, в которых заложен максимальный риск потери прочности будущего плитного фундамента. Залог долговечности УШП – прочное основание.

Зачем УШП дренаж

Еще одна популярная ошибка при возведении УШП – отказ от дренажа. А между тем он выполняет очень важную функцию – отводит излишнюю воду от фундамента. В противном случае скопившаяся вода при замерзании и оттаивании будет то увеличиваться, то уменьшаться в объеме, вызывая тем самым подвижки грунта. А это в свою очередь вполне может стать причиной деформаций самого фундамента. Важно не пренебрегать дренажной системой независимо от типа грунта и уровня грунтовых вод.

Технология строительства УШП подразумевает не только устройство дренажа, но и наличие утепленной отмостки вокруг дома. В комплексе эти меры отводят воду от фундамента и служат хорошей профилактикой против воздействия сил морозного пучения.

Теплоизоляция любит счет

Расчет толщины теплоизоляционного слоя – один из самых важных этапов строительства УШП. Иногда по незнанию или в попытках сэкономить строители уменьшают толщину материала. В этом вопросе важно понимать, что наличие теплоизоляционного слоя связано не только с теплотехникой. Дело в том, что двуслойная укладка плит утеплителя позволяет, во-первых, уменьшить толщину железобетонной плиты, а значит, сократить расход бетонной смеси для ее возведения, а во-вторых, сформировать структуру фундамента. Именно с их помощью формируется конструкция, напоминающая перевернутый стакан, – с армированной лентой по периметру и армированной плитой сверху.

Уменьшение теплоизоляционного слоя просто не позволит справиться с данной задачей. Кроме того, благодаря плитам теплоизоляции весь тепловой поток уходит в помещение, а не в грунт.

Правила выбора утеплителя для УШП

При выборе теплоизоляции для УШП в первую очередь стоит обращать внимание на показатель прочности на сжатие. Учитывая, что утеплитель будет подвергаться колоссальным нагрузкам, он должен сохранить форму и свойства в течение всего срока эксплуатации. Материал, уложенный в ребрах жесткости, испытывает давление от самого фундамента и несущих конструкций дома.

В большинстве случаев для утепления УШП используется XPS (экструзионный пенополистирол). Это прочный материал с низким коэффициентом теплопроводности, устойчив к агрессивным средам, не боится воды. Практически нулевое водопоглощение принципиально важно, поскольку материал в течение всего срока эксплуатации находится под нагрузкой во влажных условиях. Не будем забывать, что утеплитель в конструктиве УШП укладывается непосредственно на грунт, а поверх него монтируется бетонная плита, которая также имеет определенную влагу.

Но и экструзионный пенополистирол в зависимости от сферы применения обладает разными прочностными характеристиками. Тот, что активно применяется для утепления полов, не подойдет в качестве теплоизоляции УШП. Существуют специальные марки, разработанные для применения в условиях повышенных нагрузок. Пример – XPS CARBON ECO SP. Он имеет особо высокую прочность на сжатие 400 кПа при 10 % деформации и 200 кПа при 2 % деформации.

Таким образом, ошибочный выбор утеплителя влечет за собой несколько серьезных проблем. Первая из них – это потеря теплоизоляционных свойств из-за намокания, это в том случае, если выбран материал, способный впитывать влагу. И вторая проблема связана с разрушением утеплителя, если его прочность оказалась ниже той, что требует технология.

Мостики холода – как не допустить при укладке утеплителя

Теплоизоляционный слой при устройстве УШП должен быть максимально однородным. Казалось бы, очевидный факт. Тем более что все для этого предусмотрено: материал с низким коэффициентом теплопроводности, монтаж в два слоя. Но тут важно помнить, что плиты XPS укладываются с разбежкой швов, именно такой способ повышает однородность теплоизоляции. В противном случае стыки станут пусть и небольшими, но все же мостиками холода. А вот при монтаже L – блоков перекрытие стыков осуществляется за счет L-кромок.

Плиты на замок

Также стоит обратить внимание на формирование L-блоков. Фактически L-блок – это утепленная несъемная опалубка. Соответственно, его необходимо делать из материала высокой прочности, монтировать так, чтобы избежать образования щелей. В противном случае при укладке бетона раствор начнет просачиваться через образовавшиеся зазоры. Если щель все же образовалась, то ее нужно устранить, например, при помощи клей-пены для экструзионного пенополистирола. L – блоки в обязательном порядке должны скрепляться специальными угловыми крепежами, поскольку это зоны, испытывающие дополнительную нагрузку. Иначе в процессе укладки бетонной смеси они вполне могут потерять проектное положение.

Еще немного о нюансах

Процесс устройства УШП соткан из деталей. Как и в любой стройке, каждая из них вносит свою лепту в обеспечение долговечности всей конструкции. Нужно помнить, что укладка бетонной смеси и работа с клей-пеной возможны только при положительных температурах.

Есть и другие детали, о которых следует помнить. Так, например, при укладке арматуры важно вязать ее на земле, а затем при переносе на слой из XPS устанавливать на специальные подставки, известные в профессиональной среде как «стульчики». Еще один важный нюанс касается укладки бетонной смеси – ее необходимо вибрировать, а также осуществлять по всей площади фундамента (не допускается частичная укладка в разное время), чтобы избежать холодных швов. Вибрирование позволяет улучшить прочностные показатели бетона за счет того, что устраняются лишние пузырьки воздуха.

УШП – один из самых энергоэффективных фундаментов. Внимание к деталям и правилам позволит в короткие возвести фундамент, который на долгие годы станет прочной и энергоэффективной опорой.
