Устройство и ремонт однорычажного смесителя своими руками

Главная » Сантехника » Смесители

Смесители

Время чтения 5 мин.Просмотры 358Обновлено 26.06.2017

Современная сантехника постоянно меняет свой внешний вид, использует более совершенные технологии и материалы, поэтому она не просто функциональная и удобная, но и долговечная. Тысячи компаний по всему миру разрабатывают долговечные приборы, которыми легко пользоваться и просто обслуживать.

К примеру, на смену двухвентильных кранам, настроить комфортную температуру в которых проблематично, пришли однорычажные модели, без труда открываемые даже одной рукой. В этой статье мы расскажем, что собой представляет устройство, а также как выполнятся ремонт шарового смесителя для ванной своими руками.

Содержание

1. Конструкция
2. Виды
3. Достоинства и недостатки
4. Проблемы при эксплуатации
5. Ремонт
6. Видео-инструкция

Конструкция

Смеситель для ванны однорычажного типа конструктивно отличается от двухвентильного. Он имеет всего одну ручку-рычаг, с помощью которой регулируется температура и мощность напора воды в кране. Этот вид смесителей также известен как «однорукий бандит», шаровой, шарнирный, джойстиковый. Он выполняет три основные функции: смешивание воды оптимальной температуры, формирование струи и изменение ее мощности. Механизм его действия достаточно прост:

Обратите внимание, что однорычажный смеситель состоит из следующих конструктивных элементов: поворотной ручки, крышки крана, носика с телом смесителя, внутренней камеры или картриджа, а также нескольких прокладок и уплотнителей.

Виды

Внутри смесителя, как видно даже из названия этого сантехнического прибора, происходит смешивание холодной и горячей воды с целью получения струи оптимальной температуры. Этот процесс осуществляется с помощью керамического картриджа или шарового механизма. По устройство внутренней камеры смесителя различают 2 типа приборов:

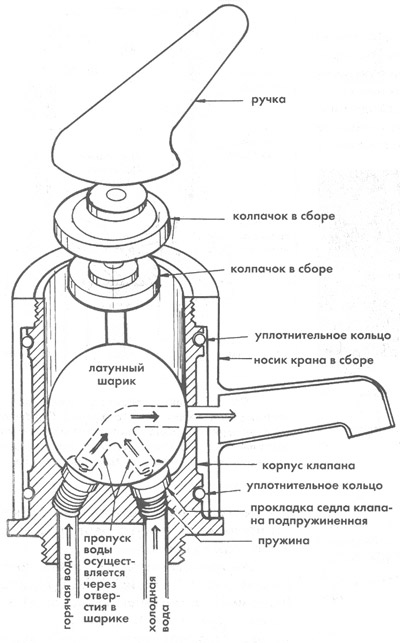

1. С шаровым механизмом. Устройство шарового смесителя однорычажного типа заключается в наличии особой смесительной камеры округлой формы. В этой камере, которая напоминает металлический шар, имеется три отверстия. В одно из отверстий поступает холодная вода, во второе подается горячая вода, а из третьего выходит струя, получаемая смешивания этих двух потоков. Поворотный рычаг смещает этот шарик, регулируя температуру и мощность струи.
2. С керамическим картриджем. Керамический картридж состоит из трех отдельных пластин, в его нижнем отсеке есть три отверстия, которые также используются для подачи холодной и горячей воды, а также выдачи смешанной струи в излив крана. Однако, смешивание потоков происходит, в отличии от шарового механизма, в верхнем отсеке картриджа.

   Картридж смесителя

Важно! Не смотря на отличия во внутреннем устройстве, модели с шаровым механизмом и керамическим картриджем выглядят и функционируют примерно одинаково. Однако, существуют и отличия: картридж лучше защищен от накапливания известкового налета, а «шарик» устойчив к примесям, содержащимся в водопроводной воде.

Многие домовладельцы обращают внимание на однорычажный смеситель, ведь его устройство и ремонт, а также установка просты, но в то же время очень эффективны и функциональны. Эти более современные приборы отличаются от двухвентильных не только более эстетичным внешним видом. Ими также очень удобно пользоваться, они позволяют более точно и быстро настраивать температуру воды, сокращать ее расход. Но есть у них и недостатки:

• Требовательность к качеству воды. Однорычажные смесители из-за особенностей своего устройства очень чувствительны к примесям, содержащимся в водопроводной воде. Из-за ее низкого качества они часто засоряются, а потом перестают работать. Особенно от этой проблемы страдают модели с керамическим картриджем.
• Низкая ремонтопригодность. Ремонт однорычажного смесителя своими руками выполнить практически невозможно, можно лишь заменить некоторые его части, к примеру, уплотнители или картридж целиком.

Помните! Чтобы увеличить срок службы однорычажного смесителя можно улучшить качество водопроводной воды путем установки специального фильтра, а также производить своевременное профилактическое обслуживание прибора.

Проблемы при эксплуатации

Даже качественные сантехнические приборы со временем выходят из строя. Срок служба смесителя зависит от материала, из которого он изготовлен, качества водопроводной воды и интенсивности использования. Наиболее распространёнными проблемами, возникающими при эксплуатации однорычажных моделей, являются:

1. Трещины на корпусе прибора. Они возникают из-за низкого качества материала и ошибок при монтаже.
2. Засорение аэратора. Причиной этой неисправности является низкое качество водопроводной воды.
3. Износ резиновых прокладок. Уплотнители являются расходными материалами, они со временем истираются из-за высокой интенсивности использования прибора.

Важно! Какого бы высокого качества ни был смеситель, он нуждается в профилактическом обслуживании. Даже если проблем при эксплуатации не возникает, нужно 1 раз в 2 года разобрать прибор, прочистить его, а также заменить прокладки. Ведь даже небольшая соринка, попавшая под уплотнитель может стать причиной протечки.

Ремонт

Многие домашние мастера интересуются, как отремонтировать шаровой смеситель однорычажного типа, если он стал плохо работать. Опытные сантехники утверждают: если прибор пришел в негодность, в нем можно только целиком заменить картридж или прочистить его, а также заменить прокладки. Для этого нужно действовать следующим образом:

Учтите, каждый сантехнический прибор имеет свой срок службы, который зависит от его качества и интенсивности использования. Однако, этот срок можно продлить, если повысить качество водопроводной воды с помощью очищающего фильтра, а также регулярно проводить профилактическое обслуживание прибора. Для однорычажного смесителя обслуживание заключается в периодической разборке и прочистке, а также своевременной замене резиновых уплотнителей.

Видео-инструкция

Устройство смесителя для ванной с душем — внутренняя часть смесителя

24 Марта 2022

Просмотров:
2443551149

Время чтения:
18 минут

Содержание

Виды смесителей для ванной

Что входит в конструкцию смесителя

Устройство однорычажного смесителя для ванной

Ремонт смесителей в ванной для новичков

Как конструкция изделия влияет на правильный выбор устройства

Как поменять прокладку в кране модели шарового смесителя

Конструкция смесителей и отличия от кранов

Бесконтактные краны и смесители

Особенности устройства смесителей с термостатом

Установка смесителя в ванной

Конструкционные особенности смесителя для кухни

Как починить смеситель самостоятельно

Коротко о главном

Выбор качественного смесителя с последующим корректным монтажном во многом определяет комфорт при эксплуатации санузла в квартире или частном жилом доме. Все составные части смесителя должны удовлетворять ряду технологических требований: надёжности долговечности, универсальности, ремонтопригодности, взаимозаменяемости деталей. Для выбора нужного сантехнического оборудования потребителю следует изучить его строение и принцип работы.

Сантехприборы для ванной комнаты

Виды смесителей для ванной

Чтобы понять устройство смесителя для ванной с душем, необходимо сначала ознакомиться с основными типами сантехприборов рассматриваемой категории. Всё оборудование для ванной комнаты подразделяют на следующие виды:

• Однорычажные. Самый простой тип сантехнического оборудования. Запорный вентиль представляет собой шаровый кран, который приводится в действие путём откидывания небольшого рычага в центральной части. Регулировка температуры осуществляется посредством поворота этого же рычага вправо или влево.

Однорычажное оборудование

• Двухвентильные. Проверенная годами технология позволяет попеременно открывать и регулировать горячую или холодную воду с разными напорами. Кран открывается с помощью двух независимых клапанных заслонок.

Двухвентильное оборудование

• С встроенным термостатом. Усовершенствованная технология, которая позволяет ограничивать напор и подачу горячей воды. Способствует безопасности маленьких детей или недееспособных лиц при эксплуатации сантехприбора. Могут быть как однорычажными, так и двухвентильными, ограничение потока осуществляется в автоматическом режиме либо за счёт стопорной кнопки на корпусе рычага.

Оборудование со встроенным термостатом

• Бесконтактные. Предназначены для установки в общественных помещениях с повышенными санитарно-гигиенические требованиями. Кран открывается посредством электропривода при поднесении рук к сенсорному датчику оборудования.

Бесконтактное оборудование

• Смесители со встроенной душевой лейкой. Помимо двух вентилей либо рычага, оборудование также оснащают дополнительным патрубком, к которому фиксируется душевой шланг. Переключение напора с точки излива на лейку душа производится путём поворота механического тумблера либо нажатия кнопки, которая приводит в движение клапанную заслонку.

В зависимости от типа, каждый сантехприбор отличается габаритами, формой, способом монтажа, а также особенностями эксплуатации.

Смеситель с душевой лейкой

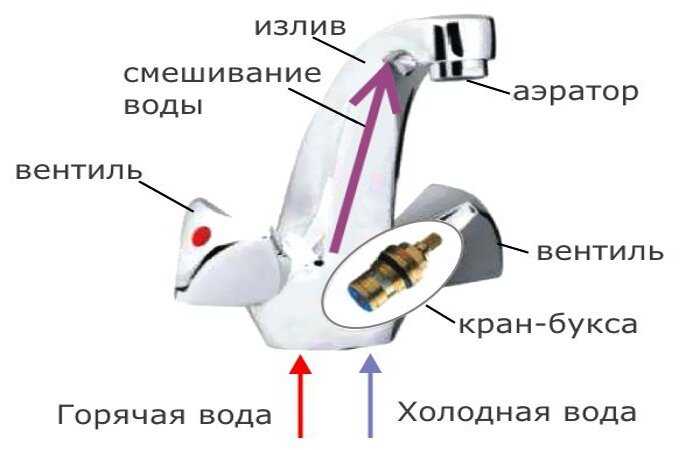

Что входит в конструкцию смесителя

Чтобы понять, из чего состоит смеситель для ванной с душем, необходимо рассмотреть его схему или чертежи в разрезе. Каждый сантехнический агрегат, подключаемый к водопроводным трубам, оснащен следующими деталями и механизмами:

• Блокирующая шайба, которая фиксирует головку крана-буксы, предназначенную для установки рычага или вентиля.
• Уплотнительные полимерные кольца, необходимые для обеспечения герметичности шарового крана при закрывании. Упругий материал сжимается, исключая протекание.
• Муфта с направляющими, расположенная внутри смесителя, – представляет собой латунный шток, который приводится в движение при открывании или закрывании вентиля. Обеспечивает доступ воды в трубку излива, регулирует потоки ХВС и ГВС.
• Неподвижная букса – основной элемент смесителя – представляет собой корпус из нержавеющего металла, внутри которого располагается клапанный механизм, а также головка крана для фиксации вентиля.
• Клапанная заслонка – устанавливается на подвижный шток муфты, снабжается полимерной прокладкой в нижней части, при блокировке потока надёжно перекрывает отверстие трубки излива.

Кран-букса

• Седло – круглое отверстие у основания излива, сквозь которое поток воды, достигший необходимой температуры и напора, поступает к потребителю.
• Патрубок для крепления душевого шланга. Оснащается резьбовым соединением, как правило, диаметром ½’.
• Тумблер для переключения потоков с лепестковой заслонкой – перенаправляет приготовленную воду в душевую лейку или в трубку излива.

Несмотря на разный дизайн сантехнических приборов, материал изготовления, устройство смесителя внутри корпуса практически всегда идентично, что позволяет быстро заменить износившуюся деталь, а расходные материалы пробрести в ближайшем хозяйственном магазине.

В то же время, в зависимости от типа привода, каждое оборудование для ванной имеет определённый набор деталей и механизмов, которые устанавливают только для приборов конкретного типа.

Тумблер для переключения потока с душа на трубку излива

Устройство однорычажного смесителя для ванной

Устройство крана для воды с самым простым типом управления, в дополнение к описанным выше базовыми деталям, оснащается следующими элементами:

• Поворотный рычаг, приводящий в движение клапанный механизм при его подъёме, оснащается указателями температуры. При повороте изделия вправо или влево до упора открывается только один из подобных трубопроводов. В случае удерживания рычага в центральном положении происходит смешивание потоков.
• Шаровый блок – внутренняя полость смесителя, которая выполнена в виде сферы. Внутри данного элемента имеются три отверстия. Через два отверстия в смесительную шаровую камеру поступает холодная или горячая вода, а через третье – уже подготовленная жидкость попадает в трубку излива и доставляется к потребителю.
• Керамический картридж – устанавливается на приборах повышенной ценовой категории. Оснащается тремя водопропускными отверстиями и смесительной камерой в верхней части.

Керамический картридж

При выборе однорычажного крана следует рассмотреть приобретение именно керамической буксы, так как органический материал предотвращает образование накипи и известкового налёта, что многократно повышает долговечность прибора.

Ремонт смесителей в ванной для новичков

Составляющие смесителя могут выйти их строя при эксплуатации в любой момент. Далеко не в каждом случае требуется обращение к профессионалам, так как большинство проблем можно локализовать и исправить своими руками с помощью стандартного набора инструментов. Алгоритм ремонтных работ во многом зависит от характера поломки:

• Если у основания излива образовывается протечка, что свидетельствует об износе полимерной упругой прокладки в месте крепления, для проведения ремонтно-восстановительных работ требуется открутить накидную гайку на гусаке, после чего снять трубку излива и извлечь прокладку. Новый расходный элемент приобретают в сантехническом магазине. После замены изделий течь прекращается.

Откручивание накидной гайки

• В случае, когда в месте соединения прибора с вентилем образуется вода, вентиль либо рычаг демонтируют путём ослабления фиксирующего винта отвёрткой или шестигранником. На втором этапе выкручивают буксу, которую обследуют на предмет наличия изношенной прокладки. Изделие заменяют на новое, после чего кран собирают в рабочее положение.
• Поломка рычажного крана. Такие проблемы часто возникают при засорении смесительной камеры или картриджа. Рычаг снимают для обеспечения доступа к внутреннему пространству крана. Картридж извлекают из своего посадочного места, погружают в раствор с химическими реактивами.
• Неисправность переключателя потоков с трубки излива на душевую лейку. Если при переключении тумблера образуется течь, это свидетельствует о засорении прохода в месте расположения клапана. Резиновая прокладка на заслонке перемещается с трудом, постоянно задевая за острые края загрязнения это вызывает резкий износ материала.

Замена прокладки

Клавишу или рычаг для переключения потока снимают, после чего выкручивают шток клапана, на котором заменяют прокладку.

• Проблемы с бесконтактным сантехприбором. При обнаружении такой поломки в домашних условиях можно лишь произвести замену питающих элементов. Однако именно разряженные батареи часто являются причиной выхода из строя оборудования. Смеситель полностью демонтируют из посадочного седла, после чего с его тыльной стороны снимают сенсорный блок. Батарею фиксируют на пружинах, легко извлекают и заменяют на новую.

В некоторых случаях при образовании трещин на поверхности смесительной камеры либо при срыве резьбового соединения на штуцерах, предназначенных для фиксации прибора к подающим трубопроводам, простым ремонтом обойтись не удастся. Принцип работы смесителя в таких случаях нарушается, что требует полной замены оборудования.

Замена батареек на сенсорном приборе

Как конструкция изделия влияет на правильный выбор устройства

Устройство смесителя для ванной в большинстве случаев влияет на выбор изделия при его покупке в торговой точке. Чтобы не допустить ошибку и достичь желаемого результата, важно учесть ряд нюансов:

• Если кран приобретают в классический интерьер ванной комнаты, следует рассмотреть двухвентильный агрегат.
• В случае, когда требуется предельно простая и надёжная конструкция, лучшим решением будет приобретение однорычажного прибора.
• Если в доме проживают маленькие дети, следует позаботиться о безопасности и купить вентильный сантехприбор с встроенным термостатом и ограничителем подачи горячей воды.
• При установке крана в общественном санузле либо при оснащении жилого помещения высокотехнологичными системами «устный дом», рекомендуется приобретение сенсорного оборудования.

Вне зависимости от типа прибора, перед покупкой следует изучить рынок. Оптимальная конструкция смесителя вовсе не гарантирует его безупречную эксплуатацию.

Латунный смеситель для ванной

Эксперты рекомендуют рассматривать приборы только от проверенных производителей, чья продукция имеет множество положительных отзывов, и выбирать латунные краны, так как они меньше других подвержены коррозии.

Как поменять прокладку в кране модели шарового смесителя

Устройство смесителя для кухни или для ванной комнаты отличается наличием шаровой камеры либо керамического картриджа. Сантехнические приборы старого образца, как правило, выполнены со смесительным резервуаром сферической формы. При образовании течи требуется замена прокладки, для чего домашнему мастеру следует выполнить следующие шаги:

• С рычага или вентиля демонтировать пластиковую декоративную заглушку, которая, как правило, указывает на холодную или горячую воду. Данное действие выполняют при помощи отстрой шлицевой отвёртки.
• Под заглушкой имеется винт, который крепит поворотный вентиль к буксе. Фиксирующий элемент выкручивают с помощью крестовой, шлицевой отвёртки либо с использованием Г-образного внутреннего шестигранника.

Демонтаж вентиля

• Далее необходимо подобрать классический водопроводный ключ нужного размера, а если его не оказалось под рукой, мастера советуют применить разводной инструмент. С помощью ключа аккуратно выкручивают буксу таким образом, чтобы не сорвать резьбу и не повредить латунную поверхность элемента.
• Кран-буксу извлекают из внутренней полости смесителя таким образом, чтобы в поле зрения попала полимерная прокладка.
• Изделие извлекают и заменяют на новое с аналогичными габаритами.
• Конструкцию собирают по тому же алгоритму, после чего прибор эксплуатируют в рабочем режиме.

Строение смесителя для ванной с встроенным керамическим картриджем ничем не отличается от классического шарового крана, так как каждый канал для холодного, горячего или смешанного потока оснащается такой же клапанной заслонкой с прокладкой, подлежащей замене при наступлении физического износа.

Простой шаровый кран на магистрали ХВС

Конструкция смесителей и отличия от кранов

Многие потребители не видят различий между смесителями и водопроводными кранами, что нередко вызывает недоразумения при покупке товара в торговой точке. Схема смесителя отличается от классического крана по следующим признакам:

• Стандартный шаровой кран предназначен для блокировки либо пропускания определённого потока воды по трубопроводу.
• В кране отсутствует смесительная камера, из-за чего он может интегрироваться лишь в единый трубопровод горячей или холодной воды.
• Устройство крана смесителя подразумевает наличие внутренней камеры, предназначенной для накопления двух турбулентных потоков и смешивания их молекул между собой.
• По мере открывания двух вентилей или рычага смесительного прибора по каждому из двух трубопроводов в камеру смешения поступает определённое количество горячей и холодной воды.
• По мере смешивания двух жидких сред температура в трубке излива или душевой лейке достигает комфортного значения.

Таким образом, кран ставят исключительно как вспомогательный инструмент либо при отсутствии в водопроводной системе жидких сред с разной температурой.

Шаровая камера смесителя

Бесконтактные краны и смесители

Чтобы понять, как устроен смеситель для ванной сенсорного типа, необходимо разобраться в принципе его работы. Гидравлические и механическая части сантехприбора мало чем отличаются от классического оборудования. Различия заключатся в некоторых нюансах:

• На поверхности смесителя отсутствуют механические вентили или рычаг для подъёма штока крана-буксы.
• Клапанная заслонка приводится в движение встроенным электромотором, работающим от батареек.
• Сигнал на миниатюрный электродвигатель поступает с реле, которое соединяется посредством провода с фотоэлементом.
• Для нормальной эксплуатации прибора потребитель подносит руки к месту расположения бесконтактного сенсора, фотоэлемент срабатывает, реле передаёт сигнал, в результате чего моторчик поднимает шток крана-буксы. Поток воды приводится в движение через излив.
• По завершении процедуры достаточно убрать руки из поля действия фотоэлемента, и клапан автоматически закроется.

Главное преимущество бесконтактного смесителя – обеспечение санитарно-гигиенических требований, что особенно актуально в общественных туалетах с большим потоком людей.

Фотоэлемент сенсорного сантехприбора

В то же время данные приборы обладают рядом минусов:

• Как правило, напор воды не подлежит регулировке без разбора оборудования.
• Строение крана смесителя рассматриваемого типа, как правило, либо не подразумевает возможность регулировки температуры, либо эта процедура выполняется поворотом дополнительного рычага на корпусе, из-за чего бесконтактная эксплуатация теряет смысл.
• Требуется постоянная замена элементов питания.
• В случае приобретения некачественного дешёвого сантехприбора велика вероятность разгерметизации внутренней камеры, где располагается регулирующее реле, что приведёт к его заливу и выходу из строя.
• Оборудование высокого качества от известных производителей стоит значительно дороже классических вентильных или рычажных агрегатов.

Таким образом, установка такого сантехприбора в домашних условиях нецелесообразна по экономическим и техническим причинам.

Патрон смесителя с термостатом

Особенности устройства смесителей с термостатом

Устройство крана смесителя для кухни или ванной комнаты, оснащённого встроенным термостатом, отличается обеспечением повышенной безопасности во время эксплуатации. Прибор работает по следующему принципу:

• В смесительной камере сантехнического агрегата находится дополнительный картридж, который называется патроном.
• Конструктивный элемент стабилизирует перепады давления, поддерживая в резервуаре постоянную температуру вне зависимости от напора в подающем трубопроводе.
• Внутри патрона находится вяжущая среда, изготовленная из воска с органическими и полимерными примесями. При чрезмерном нагревании материал начинает плавиться, что приводит в движение клапан, который начинает ограничивать поступление перегретой воды.
• Современные приборы оснащают термопарами – двумя пластинами или стержнями, выполненными из разных металлов. При нагревании через них проходит слабый электрический разряд, который передаёт сигнал с реле на электропривод, перекрывающий клапан.
• В отличие от сенсорного оборудования, такие смесители отличаются полной энергонезависимостью и не требуют замены элементов питания.

Термопара на термостате сантехприбора

Таким образом, при внезапном падении напора, что актуально в случае последовательного соединения сантехприборов на едином подающем трубопроводе, температура воды не повышается и не падает. Механическая схема смесителя для ванной рассматриваемого типа никак не отличается от стандартного шарового прибора. Данное оборудование относится к товарам повышенной ценовой категории и нередко предлагается в составе премиальной линейки таких известных на весь мир брендов, как Grohe.

Установка смесителя в ванной

При монтаже сантехнического прибора в ванной комнате необходимо выполнить ряд подготовительных шагов и следовать следующей технологической карте:

• Прежде всего на стене выводят два подающих трубопровода от главных магистралей – ХВС и ГВС.
• Концы труб крепят к водорозеткам – фитингам, которые заглубляют в стену точно в месте фиксации смесителя.
• Стандартное расстояние между водорозетками составляет 150 мм. Если резьбовые штуцеры сантехприбора не соответствуют этому размеру в пределах 15 мм, применяют латунные эксцентрики, которые накручивают на фитинги.

Водорозетки в стене санузла

• Высота водорозеток над поверхностью чистого пола должна быть 800 мм, а свободное пространство над кромкой ванны – 250 мм. В случае монтажа смесителя в стоячей душевой кабине параметр составляет 1200 мм.
• Глубина посадки фитингов под плитку должна быть такой, чтобы точки подключения выглядывали за чистовую плоскость на величину до 15–20 мм.
• На каждом штуцере сантехнического оборудования имеется накидная гайка и декоративный экран, которые надеваются на резьбовые соединения до фиксации.
• Крепления каждого резьбового сопряжения должны производить с помощью льна, герметика или ФУМ-ленты.
• После фиксации сантехприбора к водорозеткам монтируют трубку излива, вентили либо рукоятку переключателя и душевой шланг.
• Каждое соединение внутри самого агрегата должно оснащаться полимерной прокладкой. Лучшим решением будет применение силиконовых изделий.

После монтажа смесителя в ванной перед заделкой водорозеток необходимо произвести опрессовку системы повышенным давлением (в пределах 6 атм.). Если разгерметизации не произошло, сантехнику можно эксплуатировать в рабочем режиме.

Подключение сантехники к водорозеткам

Конструкционные особенности смесителя для кухни

Смеситель на кухне, в отличие от сантехнического оборудования для ванной комнаты, оснащают следующими основными и вспомогательными деталями:

• Фиксация крана производится не к трубопроводам, а на отдельный резьбовой штуцер, который устанавливают в специальное отверстие на поверхности кромки раковины, после чего затягивают гайкой.
• Подключение подающих магистралей ХВС и ГВС производят посредством сопряжения соответствующих трубок смесителя с гибкой подводкой в металлической броне с накидными гайками.
• При выборе сантехнического оборудования для кухни учитывают высоту гусака – трубки излива, так как струя должна попадать в центр раковины, а под краном можно было поставить высокую кастрюлю.
• Некоторые типы смесителей для кухонных раковин оснащают аэраторами – особой насадкой, устанавливаемой на край трубки излива, содержащей набор сеток, которые разбивают сплошную струю. При смешивании потока воды с кислородом жидкая среда увеличивается в объёме, а расход при этом снижается.

Сантехприбор с аэратором на кухне

• По типу управления краны-буксы бывают одновентильные, двухвентильные либо однорычажные.

Сантехника для кухни должна обладать повышенной стойкостью против воздействия химических реактивов, содержащихся в моющих средствах. Лучшим решением будет приобретение латунного изделия либо крана из нержавейки.

Как починить смеситель самостоятельно

Чтобы починить смеситель самостоятельно, домашнему мастеру потребуется простой набор инструментов и расходных материалов:

• Разводной ключ с возможностью изменения габарита обхвата.
• Крестовая или шлицевая отвёртка.
• Внутренний шестигранник Г-образного типа.
• Плоскогубцы в случае блокировки металлического прибора под слоем накипи или ржавчины.
• Ветошь для очистки агрегата.
• Ёмкость для промывки внутренней камеры в щелочной среде.
• Набор силиконовых или других полимерных прокладок.
• Лён, ФУМ-лента, жидкий герметик.

ФУМ-лента и лён для герметизации

Сам процесс ремонтно-восстановительных работ также выполняют согласно несложному алгоритму:

• Идентификация проблемы путём включения прибора на полную мощность и определение места протечки.
• При необходимости замены оборудования – приобретение нового устройства с установкой его на место старого прибора.
• В случае необходимости проведения ремонта – демонтаж накидных гаек в месте протечки, вентилей или запорных рычагов.
• Замена полимерных прокладок с установкой новых изделий идентичных габаритов.
• Повторная сборка оборудования путём фиксации накидных гаек, клипсовых, замковых соединений.
• Тестирование смесителя в рабочем режиме, при необходимости восстановление элементов чистовой отделки.

Если тестирование или опрессовка прошли успешно, смесителем можно пользоваться, но при обнаружении протечек следует повторить процедуру либо произвести ремонт в нужном месте.

Ремонта смесителя в ванной своими руками

Коротко о главном

Каждый смеситель для ванной комнаты состоит из основных или вспомогательных деталей, отвечающих за работу прибора. Главным рабочим органом каждого сантехнического агрегата является кран-букса, который открывает или блокирует поток поступающей жидкости. Шток, расположенный в буксе, приводится в движение механическим способом либо электродвигателем. Смесители бывают однорычажные или двухвентильные, внутренняя камера выполняется в виде сферического резервуара либо керамического картриджа, препятствующего образованию накипи.

А вам когда-нибудь доводилось устанавливать или ремонтировать смеситель на кухне или в ванной комнате? Столкнулись ли в процессе с трудностями? Какие важные пункты стоит соблюдать в процессе?

Автор

Давыдов Андрей

Специальность:
Консультант

Все статьи

Поделиться

Поделиться

лабораторная мельница, лабораторная шаровая мельница

Лабораторная мельница-смеситель MM 400

Мельница-смеситель MM 400 — это настоящая многоцелевая мельница, предназначенная для сухого, мокрого и криогенного измельчения небольших объемов до 2 x 20 мл. Он смешивает и гомогенизирует порошки и суспензии с частотой 30 Гц в течение нескольких секунд – невероятно быстрый и простой в эксплуатации.

Компактный настольный блок подходит для классических процессов гомогенизации, а также для разрушения биологических клеток для выделения ДНК/РНК и белков. Длительное время обработки до 99 часов делают MM 400 идеально подходящим для исследовательских целей, например, в механохимии.

Что касается производительности и гибкости этой мельницы, на рынке нет эквивалентной технологии.

Вас также могут заинтересовать модели мельниц-смесителей MM 500 nano и MM 500 vario, которые работают по тому же принципу работы на частоте 35 Гц, но имеют значительно более высокую производительность. Для применений, требующих охлаждения или нагревания образца, идеальным выбором будет управление Mixer Mill MM 500. Каждая смесительная мельница RETSCH ориентирована на конкретное применение.

Видео о продукте

Мельница-миксер MM 400 Отзывы наших клиентов

«Мы используем MM 400 для гомогенизации образцов мышц, кожи, печени, целых беспозвоночных перед анализом стабильных изотопов и жирных кислот. быстро и выполняет неизменно тщательную работу по гомогенизации образцов. Машина интенсивно использовалась без каких-либо механических проблем».

Бруно Розенберг

Рыболовство и океаны Канада

«Идеально подходит для однородного измельчения образцов тканей в замороженном виде»

Кристен Кук

Университет Сиднея

«Идеально подходит для подготовки почвы и растительного материала для изотопного анализа».

Дэвид Митчем

Технологический институт Вирджинии

«Самый эффективный в мире инструмент для медицинских технологий».

First Global Link

«Я рад использовать MM 400 для своих живая лаборатория. Он будет указан как стандартная машина для торговых площадок XRF».

Gye Ryoung Lee

Университет Гачон

«Как всегда, отличная машина, простая в эксплуатации и удобная для пользователя. Быстрое измельчение до желаемого размера частиц.»

Ханна Калиада

Vivex Biologics, Inc.

«Это лучшая шаровая мельница, которую я когда-либо использовал. Очень проста в эксплуатации и обращении.»

Xinle Li
Университет Кларка в Атланте

«Я использовал эту машину в IISER, Калькутта, Индия. Она очень эффективна, удобна и удобна. Ее стоит купить.»

Суроджит Бхуния

Северо-западный университет

Надежные отзывы предоставлены

Производительность и дизайн

90 126

• Мощное измельчение и гомогенизация за счет удара и трения с частотой до 30 Гц
• Оснащен 2 шлифовальные станции до 20 образцов за цикл
• Память на 12 стандартных рабочих процедур (СОП) и 6 программных циклов
• Удобный сенсорный дисплей, значительное снижение шума

Непревзойденная универсальность

• 3 различных режима измельчения: сухой, влажный или криогенный г. для рентгенофлуоресцентного анализа
• Подходит для исследовательских применений, таких как механохимия, или для разрушения биологических клеток путем биения
• Экстракция пестицидов (QuEChERS) и растительных ингредиентов

Миксерная мельница MM 400 Калибровка обеспечивает воспроизводимость результатов

Воспроизводимость имеет первостепенное значение в технологической цепочке от отбора проб до анализа. Лабораторное оборудование, которое можно калибровать, каждый раз гарантирует воспроизводимость результатов с минимальным стандартным отклонением. Это особенно полезно при сравнении результатов, полученных в разных местах.

ММ 400 — первая лабораторная мельница, которую можно калибровать. RETSCH первоначально калибрует время и частоту мельницы и предлагает регулярные услуги по калибровке для обеспечения воспроизводимых процессов измельчения.

Эта функция особенно подходит для

• Испытательные лаборатории в разных местах
• Аккредитованные лаборатории, применяющие ISO/IEC 17025 или ISO 9000ff
• Фармацевтическая продукция

Миксерная мельница MM 400 Решения для биологических приложений и разрушения клеток

Смесители часто используются для гомогенизации биологических образцы. Так называемое бисерное биение с помощью маленьких стеклянных шариков является признанным методом разрушения клеток дрожжей, микроводорослей или бактерий. Образец в процессе нагревается лишь умеренно, что может быть сведено к минимуму за счет предварительного охлаждения.

MM 400 позволяет эффективно разрушать до 240 мл клеточной суспензии для выделения ДНК/РНК и белков. Для точной диагностики инфекций можно выделить интактные бактерии из ткани в 8 флаконов по 30 мл или 10 флаконов по 5 мл с помощью адаптеров.

MM 400 может работать с рядом адаптеров для одноразовых флаконов следующей емкости:

20 x 0,2 мл / 20 x 1,5 или 2 мл / 10 x 5 мл / 8 x 30 мл / 8 x 50 мл

Для измельчения от 25 до 30 г растительного материала, например цветков каннабиса, лучше всего подходят конические центрифужные пробирки. До 8 образцов тканей, таких как свежая печень в буферном растворе, также могут быть гомогенизированы в этих 50 мл пробирках с использованием шариков из стали или оксида циркония. Чтобы свести к минимуму механическую нагрузку на флаконы, необходимо снизить частоту и высокий уровень наполнения, т.е. г. с буфером и образцом.

Смесительная мельница MM 400 — Разрушение клеток дрожжей*

_{*На видео показана предыдущая модель с идентичным принципом работы.}

Миксерная мельница MM 400 — Гомогенизация каннабиса*

Миксерная мельница MM 400 Решения для криогенного измельчения

CryoKit представляет собой экономичное решение для криогенной обработки проб с помощью миксерной мельницы MM 400. Комплект состоит из два изолированные контейнеры, два щипца и защитные очки.

Образец, подлежащий охрупчиванию, и размольный шар помещаются в размольный стакан из нержавеющей стали, который плотно завинчивается. Косвенное охрупчивание осуществляется путем предварительного охлаждения банки в ванне с жидким азотом. Примерно через 2 минуты образец достаточно охлаждается для криогенной обработки.

Если необходимо избегать прямого контакта с жидким азотом, подходящим вариантом являются CryoMill или Mixer Mill MM 500 control. Обе мельницы могут работать с стаканами из других материалов, кроме стали для криогенного измельчения.

Мельница-смеситель MM 400 — Криогенное измельчение*

Мельница-смеситель MM 400 Применение в механохимии

Механохимия позволяет проводить быстрые реакции веществ в среде, не содержащей растворителей. Некоторые химические реакции требуют силы трения планетарной шаровой мельницы, в то время как другие типы реакций требуют подачи энергии за счет удара – вот где в игру вступает миксерная мельница MM 400.

Объемы образцов, доступные для исследовательских целей, часто очень малы. Это делает небольшие размольные стаканы объемом до 50 мл, как они доступны для MM 400, выгодными. Из-за часто длительного времени реакции возможность программирования времени процесса в несколько часов является еще одним важным аспектом.

Смесительные мельницы имеют уникальное преимущество перед планетарными шаровыми мельницами в механохимических применениях: использование прозрачных стаканов в сочетании с типичным горизонтальным движением стаканов позволяет проводить рамановскую спектроскопию на месте. Это позволяет контролировать процесс реакции в режиме реального времени, чтобы определить оптимальное время для максимального выхода и избежать длительной обработки.

MM 400 предлагает множество преимуществ для механохимических применений:

• Время обработки до 99 часов
• Различные размеры и материалы размольных стаканов
• Прозрачные размольные стаканы из ПММА позволяют проводить рамановскую спектроскопию на месте
• Программируемая частота и время перерыва
• Адаптер для размольных стаканов из нержавеющей стали объемом 4 x 5 мл позволяет проводить до 8 одновременных реакций

^{9 0461 Динамика реакции Кнёвенагеля между ванилином и барбитуровой кислотой в механохимических условиях с использованием размольных шаров из оксида циркония размером 2×10 мм в размольных стаканах из ПММА объемом 19 мл при частоте 30 Гц. Реакция длится более 30 минут с видимым прогрессом, отмеченным изменением цвета.}

Предоставлено доктором Свеном Гретцем, Рурский университет Бохума, факультет химии и биохимии, AG Prof. Borchardt.

ДЛЯ БЕЗОПАСНОГО И ЭФФЕКТИВНОГО ИЗМЕЛЬЧЕНИЯ ПРИНАДЛЕЖНОСТИ ДЛЯ СМЕСИТЕЛЬНОЙ МЕЛЬНИЦЫ MM 400

Размольные стаканы из 7 различных материалов

Номинальный объем размольных стаканов с завинчивающейся крышкой s от 1,5 мл до 50 мл; Доступные материалы включают закаленную сталь, нержавеющую сталь, агат, карбид вольфрама, оксид циркония и ПТФЭ, что обеспечивает подготовку проб без загрязнения.

Прозрачные размольные стаканы из ПММА используются для спектроскопии рамановского рассеяния на месте, но также позволяют проводить фотохимические реакции. Кроме того, они устойчивы к различным химическим веществам. Кувшины можно использовать с предшественником ММ 400 точно так же, как старые модели кувшинов совместимы с последней моделью мельницы-смесителя.

АДАПТЕРЫ ДЛЯ ОДНОРАЗОВЫХ ФЛАКОН

Адаптеры для одноразовых флаконов на 0,5 / 1,5 / 2 / 5 мл можно использовать в MM 400. Для больших количеств проб, например. г. для экстракции белка доступны адаптеры для конических центрифужных пробирок объемом 50 мл или бутылей с широким горлышком объемом 30 мл.

Адаптеры для увеличения количества проб

MM 400 может быть оснащен адаптерами для четырех размольных стаканов из нержавеющей стали емкостью 5 мл, что позволяет одновременно измельчать до 8 проб. Эта повышенная производительность особенно полезна для механохимических применений.

Доступны флаконы, флаконы и пробирки для MM 400

^{1,5 или 2 мл
Safe-lock
одноразовые флаконы
2 x 10 мл макс.}

• Разрушение клеток для белков/метаболитов ДНК/РНК
• Криогенное измельчение мягких образцов (ткани, растения, клеточные гранулы, насекомые)
• Сухая или влажная гомогенизация мягких образцов (ткани, насекомые)

^{5 мл
Safe-lock
одноразовые флаконы
2 x 5 мл макс.}

• Разрушение клеток для белков/метаболитов ДНК/РНК
• Криогенное измельчение мягких образцов (ткани, растения, клеточные гранулы, насекомые)
• Сухая или влажная гомогенизация мягких образцов (ткани, насекомые)

^{30 мл
одноразовые бутылки с широким горлышком}

2 x 4 бутылки макс.

• Разрушение клеток для белков/метаболитов ДНК/РНК
• Сухая или влажная гомогенизация мягких образцов (ткани, насекомые)
• Сухое измельчение твердых образцов (кварцевый песок)

^{50 мл
одноразовый конический
пробирки для центрифугирования
2 x 4 пробирки макс.}

• Разрушение клеток для белков/метаболитов ДНК/РНК
• Сухая или влажная гомогенизация мягких образцов (ткани, насекомые)
• Экстракция пестицидов из пищевых продуктов/растений (QuEChERS) XRF

Миксерная мельница MM 400 Рекомендуемое наполнение банок

Для обеспечения оптимальных результатов размер банки следует адаптировать к объему пробы. В идеале мелющие шары должны быть в 3 раза больше самого большого куска образца. Количество и размеры мячей, указанные в таблице ниже, соответствуют этому эмпирическому правилу. Для измельчения, например, 20 мл образца, состоящего из частиц размером 8 мм, рекомендуется использовать банку на 50 мл и шарики диаметром 25 мм. Согласно таблице требуется один мелющий шар. Однако 20 мл образца с частицами размером 5 мм можно гомогенизировать с помощью четырех шаров диаметром 15 мм.

В таблице приведены рекомендуемые количества (в штуках) размольных шаров разного размера в зависимости от объема размольного стакана, количества пробы и максимального размера загрузки.

Смесительная мельница MM 400 Типичные образцы материалов

Миксерные мельницы RETSCH действительно универсальны. Они гомогенизируют, например, сплавы, корма для животных, кости, керамику, злаки, химические продукты, уголь, кокс, лекарства, электронный лом, стекло, зерно, волосы, минералы, семена масличных культур, руды, бумагу, растительные материалы, пластмассы, сточные воды. осадок, почва, солома, таблетки, текстиль, ткани, табак, образцы отходов, древесина, шерсть и т. д.

Волокна: волосы

Образец 30 мл
Банка из нержавеющей стали 50 мл
1 шарик из нержавеющей стали 25 мм
2 мин при 30 Гц

Разрушение клеток: микроводоросли

30 мл клеточной суспензии
8 x 50 мл конических центрифужных пробирок (адаптер)
со стеклянными шариками по 25 мл каждая; 0,5-0,75 мм
30 с при 30 Гц

Elastic-Liquid:

Капсулы с жидкостью

Образец 15 мл
Банка из нержавеющей стали 50 мл
1 x 2 5 мм шарик из нержавеющей стали
охрупчивание в LN ₂ в течение 3 мин
4 x 2 мин при 30 Гц с промежуточным охлаждением

Среднетвердый/волокнистый: почва

Образец 20 мл
Банка из нержавеющей стали 50 мл
1 шарик из нержавеющей стали 25 мм
1 мин при 30 Гц

Tough-Fibrous: Древесина 90 426

5 мл проба
Баночка из оксида циркония 10 мл
2 шарика из оксида циркония 12 мм
3 мин при 30 Гц

Эластичность и прочность:

Полиуретановые гранулы

образец 20 мл
банка из нержавеющей стали 50 мл
1 x 25 мм нержавеющая сталь стальной шар
Охрупчивание в LN ₂ в течение 3 мин
4 x 2 мин при 30 Гц с промежуточным охлаждением

Волокна: Каннабис

3 г образца
Банка из нержавеющей стали 50 мл
1 x 25 мм шарик из нержавеющей стали
с охрупчиванием LN ₂ в течение 2 мин
90 с при 30 Гц

Твердо-хрупкий: бетон

Образец 10 мл
Банка из оксида циркония 25 мл
Циркон 2 x 15 мм шарики из оксида иния
2 мин при 30 Гц

Чтобы найти лучшее решение для вашей задачи подготовки проб, посетите нашу базу данных приложений.

База данных приложений

Смесительная мельница MM 400 Технические характеристики

9 0932

9000 7

900 07

90 003

Применение	Измельчение, перемешивание, гомогенизация, разрушение клеток, криогенное измельчение, механохимия
сельское хозяйство, биология, химия / пластмассы , строительные материалы, машиностроение/электроника, окружающая среда/переработка, продукты питания, геология/металлургия, стекло/керамика, медицина/фармацевтика
Подаваемый материал	твердый, средней твердости, мягкий, хрупкий, эластичный, волокнистый
Принцип измельчения	удар, трение
Размер подаваемого материала*
Конечная крупность*	~ 5 мкм
Размер партии / количество подачи*	макс. 2 x 20 мл
Количество станций измельчения	2
Частота вибрации	3–30 Гц (180–1800 мин-1)
Типичное среднее время измельчения	30 с — 2 мин
Макс. время помола	99 ч
Сухой помол	да
Мокрый помол	да
Криогенное измельчение	да
Разрушение клеток реакционными флаконами	да, до 20 x 2,0 мл
Самоцентрирующееся зажимное устройство	да
Тип размольных стаканов	конструкция с завинчивающейся крышкой
Материал размольных инструментов	закаленная сталь, нержавеющая сталь, карбид вольфрама, агат, оксид циркония, ПТФЭ, ПММА
Размеры размольных стаканов	1,5 мл / 5 мл / 10 мл / 25 мл / 35 мл / 50 мл
Настройка времени помола	цифровая, от 10 с до 8 ч
СОПы для хранения	12 9 0120
Сохраняемые программы циклов	6
Характеристики электропитания	100-240 В, 50/60 Гц
Подключение к сети	1-фазное
Код защиты	IP 30
Потребляемая мощность	165 Вт
Ш x В x Г в закрытом виде	385 x 350 x 470 мм
Вес нетто	~ 27,5 кг
Стандарты	CE

*в зависимости от исходного материала и инструмента конфигурация/настройки

Мельница-смеситель MM 400 Принцип действия

Размольные стаканы мельницы-смесителя MM 400 совершают радиальные колебания в горизонтальном положении.
