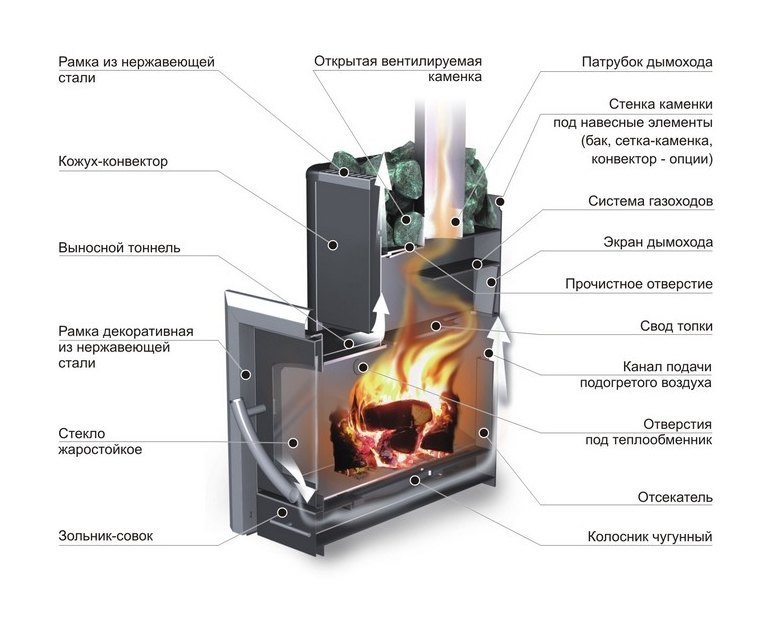

Как устроена банная печь и ее принцип работы

Качество отдыха в бане во многом зависит от того, какая печка в ней поставлена. Современные рынок предлагает разные варианты устройств. Зная устройство банной печи и ее принцип работы, можно сделать подходящий для себя выбор и знать, как правильно эксплуатировать и обслуживать отопительный агрегат.

Устройство банной печи на газу

Согласно статистике российского потребительского рынка, именно газовые печи лидируют среди подобного оборудования, то есть являются наиболее востребованными. Это объясняется их компактными размерами, легкой эксплуатацией, возможностью регулировки температуры и другими преимуществами, которые обусловлены простым, но эффективным устройством банной печи на газу.

В печном корпусе обустроена газовая горелка. Сверху корпуса находится агрегат для отвода сгораемых веществ, а также поддон, в которые помещаются камни. Предусмотрено наличие термостата и предохранителя, благодаря чему при резкомисчезновении огня газ перестает подаваться. Устройство сгорания находится под отделением для камней. У некоторых моделей есть емкость для воды. Если его нет в комплекте, можно купить и установить в качестве дополнения.  Накал камней происходит быстро и до очень высокой температуры. Они поливаются водой, за счет чего образуется приятный пар в бане.

Принцип работы банной печи на газу  основан на смешивании газа и воздуха. Подача газа регулируется. Важно помнить, что природный газ не обладает такой высокой теплоотдачей, как пропан.

Существуют газодровяные печи. У них есть съемные элементы для нескольких видов топлива.  В таком оборудовании газогорелочный агрегат имеет горелки, сбросные и запорные клапаны, а также фильтры. Для отопления с помощью дров устанавливается специальный приемник для этого вида топлива.

Устройство банной печи на дровах

Современные дровяные печи имеют открытую или закрытую каменку. Есть разные конструкции открытых каменок.

• Если камни расположены сверху топки, значит, с воздухом контактирует только верхний слой. В таком случае камней не очень много и они не сильно влияют на температуру.
• Еще один конструкционный вариант: вокруг печного корпуса устанавливается сетка. Камней в этом случае может быть очень много. Для прогрева им требуется немало тепла, поэтому парилка обретает нужную для человека температуру медленнее. Но именно благодаря такому устройству стенки топки не открыты и жар более мягкий.

Особенность закрытых типов устройств в том, что каменки расположены внутри топки и с воздухом почти не контактируют. Из-за этого их нагрев достигает очень высоких температур, что сказывается на атмосфере в настоящей русской парилке.  Для решения проблемы с  водой в закрытые каменки встраивается трубка из металла, на конце которой есть воронка. В нее наливается вода, за счет чего образуется пар.

Устройство банной печи, работающей от электричества

Электрические печи – конструкции из металла, состоящие из двух корпусов, внутреннего и внешнего. ТЭНы расположены во внутреннем корпусе, они уложены на специальные камни. Главная задача внешнего корпуса – охлаждение внутреннего.

Электрические печи обычно располагают в углу бани на керамическую основу. Для предупреждения случайного прикосновения устанавливаются защитные ограждения. Есть два вида электропечей для бань.

• Печи с каменкой. Для их производства используется нержавеющая сталь.
• Печи без каменки. В таких агрегатах есть вентилятор, обеспечивающий равномерное распределение горячего воздуха.

Принцип работы банной печи, работающей от электричества, прост. Горячий воздух поступает через вентиляционные щели, которые находятся внизу печи. Благодаря этому тепло распределяется более качественно.

Исходя из особенностей каждого устройства и своих предпочтений, можно выбрать печь, которая поможет создать в бане приятную атмосферу!

Не нашли,
что искали?Подберем для Вас модель
по описанию или фотоЗвоните 8 (843) 570-64-51или пишите намБесплатная консультация

Устройство металлической банной печи.

Обновлено 23.03.2023

«Хочешь сделать хорошо — сделай сам». Этим принципом мы пользовались 20 лет назад, когда разрабатывали самые первые чертежи печей из металла для бани.

Мы не претендуем на роль первооткрывателей — сотрудники компании «Теплодар» обратились к банным традициям России, наших северных соседей, объединили и систематизировали этот опыт. В результате нам удалось разработать целый ряд удачных конструкций печей, которые пошли в серийное производство — надежных, функциональных и безопасных. И по сей день они удовлетворяют базовым требованиям покупателей.

Предлагаем поговорить об устройстве печей из металла для бани, разобрать основные этапы самостоятельного изготовления и типичные ошибки, которые при этом допускаются. Мы будем рады, если наш опыт поможет вам в реализации идей.

Содержание:

1. Как выбрать конструкцию?
2. Какие материалы подойдут для изготовления печи?
3. Марки сталей
4. Колосник
5. Дверца топливного канала и зольника
6. Дымоход
7. Кожух-конвектор или сетка-каменка?
8. Краска
9. Сборка печи
10. Как сделаны наши печи

Как выбрать конструкцию?

Существует несколько вариантов устройства печей для бани. При выборе конструкции принимаются во внимание следующие параметры:

• форма: прямоугольная или цилиндрическая;
• пространственное положение: вертикальное или горизонтальное;
• расположение дверцы топливного канала: в парилке или смежном помещении;

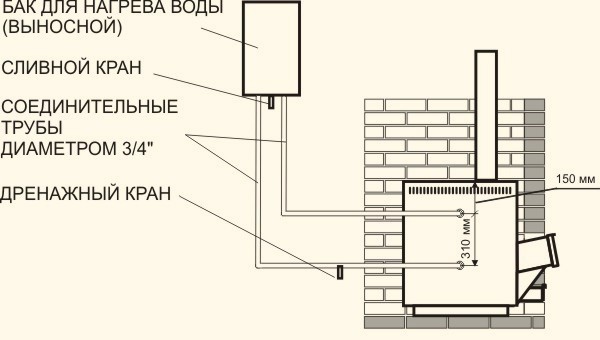

• бак для нагрева воды: на дымоходной трубе или совмещенный с топкой;
• вид каменки: открытая или закрытая;
• защита боковых стенок топки: сетка с камнями, кирпичная кладка или конвекционный кожух.

Мы не рекомендуем брать первый попавшийся на просторах интернета чертеж металлической печи для бани и сразу же приступать к изготовлению.

Одна из главных характеристик устройства — тепловая мощность — должна соответствовать объему парильного помещения. Этот показатель зависит от нескольких факторов. Самый главный из них — объем камеры, в которой сгорают дрова. Для помещения объемом 4-10 м³ мы рекомендуем печи мощностью 10 кВт. Для расчета объема топки (в литрах) мощность умножается на 0,5. То есть для печи на 10 кВт топка должна быть около 50 литров. Определить линейные размеры можно посредством несложных математических расчетов.

Еще один очень важный нюанс — высота. Топку нельзя «занижать», иначе пламя будет догорать в дымоходе, что приведет к тому, что большая часть тепловой энергии уйдет через трубу на улицу. Языки пламени должны «помещаться» в топку.

Какие материалы подойдут для изготовления печи?

Есть два подхода к выбору материалов для самодельной печи:

1. Вы ищете самый бюджетный вариант. Берете все, что попадается под руку, например, обрезки листового металла, старый неиспользуемый пропановый баллон, готовую емкость. Выйдет недорого. Но долговечность и безопасность конструкции печи для бани из металла неизвестной марки — это всегда лотерея. Дело в том, что свариваемость стали зависит от ее состава: одни марки свариваются без ограничений, другим нужен предварительный нагрев, третьи вообще не предназначены для сварных конструкций.



   Кроме того, качество шва зависит от совместимости основного и присадочного металлов. На форумах самодельщиков можно встретить сообщения типа: «Марку стали не знаю, наверное, Ст3, поэтому буду варить АНО-4 — не развалится». Если вы делаете забор, то все нормально, но когда речь идет о печи, нужно помнить о том, что конструкция должна оставаться герметичной при любых условиях. Проблема в том, что в некоторых сталях при сварке в околошовной зоне образуются закалочные структуры, представляющие собой множественные пространственные дефекты кристаллического строения. В результате температурных деформаций при нагреве / остывании печи в сварке могут появиться трещины, а это крайне нежелательное явление.

2. Важна не только окончательная стоимость проекта, но и качество. Покупаете нужные материалы и детали, но делаете чертежи и печь для бани своими руками. При разработке проекта рассчитываете требуемую мощность и размеры топки в соответствии с объемом помещения парилки. У вас есть хороший сварочный аппарат, вы умеете им пользоваться, имеете опыт разметки и сборки металлоконструкций.



   Если трудности не пугают, можно начинать мониторить рынок стального проката. Для реализации проекта потребуются:

   • листовая сталь толщиной 4-10 мм для прямоугольной печи или труба соответствующего диаметра для круглой конструкции;
   • труба Ø115-140 мм (в зависимости от тепловой мощности топки) для дымохода;
   • тонкий лист (2-3 мм) для зольника;
   • прут или квадрат 8-10 мм для корзины каменки.


   При условии, что выбрана удачная конструкция, металлическая печь для бани получится долговечной и работоспособной. Только стоимость ее будет сравнима или даже выше, чем у «заводских» аналогов. Кроме того, на работу уйдет какое-то время.

При условии, что выбрана удачная конструкция, металлическая печь для бани получится долговечной и работоспособной. Только стоимость ее будет сравнима или даже выше, чем у «заводских» аналогов.

Марки сталей

Большинство производителей для изготовления топок и экранов используют конструкционные малоуглеродистые стали марок Ст3, 10, 20, 08пс. Они недорогие, имеют хорошую свариваемость, их не рвет при нагреве. Использование сталей с более высоким содержанием углерода нерационально: изменение структуры металла в конечном итоге приводит к разрушению печи.

Многие создатели самодельных конструкций считают, что для изготовления печи нужно выбирать специализированные стали, которые применяются в промышленном котлостроении: 12ХМ, 12Х1МФ, 15ХФ. Эти материалы выдерживают колоссальные термические нагрузки, не деформируются и имеют высокую теплопроводность. Однако с ними сложно работать.

Для сварки РДС нужно будет найти электроды ЦЛ-39, ЦЛ-45, ТМЛ-3У, которые редко встретишь в обычных строительных магазинах. Если варить полуавтоматом в защитной среде, нужна проволока СВ-08ХМФА или подобные марки. Кроме того, нужен предварительный нагрев свариваемых деталей и термообработка.

Многие производители банных печей используют коррозионностойкие стали, но мало кто приводит конкретные марки. Это вызывает значительное удорожание конструкции, но позволяет уменьшить толщину стенки в 2 раза, а, значит, печь будет значительно легче. Что касается долговечности: если все сделано правильно, вы передадите печь по наследству своим детям.

Наиболее подходящими для банных печей считаются марки 12Х13 и 12Х17, а также другие стали ферритного класса. Если в каталоге магазина сталь маркируется по американским стандартам, выбирайте марки 403, 409, 439. В «закромах» у многих любителей-самодельщиков есть запасы аустенитных нержавеек типа 12Х18Н10Т (AISI 321). Они просты в обработке, но совершенно не годятся для печей, поскольку имеют в 2-3 раза больший коэффициент температурного расширения, чем у ферритных сталей. Определить аустенитную сталь несложно: к ней не прилипает магнит.

Колосник

Колосник лучше купить, чем делать самостоятельно. Готовая чугунная решетка стандартных размеров обеспечит поступление достаточного количества воздуха в топку. Колосник испытывает колоссальные термические нагрузки и находится в окислительной атмосфере. Сварная стальная решетка очень быстро прогорит в таких условиях. Кроме того, у чугуна в разы меньший коэффициент температурного расширения, чем у всех конструкционных сталей. Колосник из него не будет деформироваться от нагрева и распирать стенки печки.

Дверца топливного канала и зольника

Один из самых сложных элементов конструкции — дверца топливного канала. Если вы хотите наблюдать за пламенем через стекло, готовьтесь к покупке готовой модели. Также в магазинах печного литья можно заказать чугунные дверцы. Выглядят они неплохо, но потребуют проявить некоторую смекалку при выборе способа крепления.

Пытаться приварить чугунный короб дверцы к стальному топливному каналу мы не рекомендуем. Даже если выйдет нормальный на первый взгляд шов, он неизбежно лопнет при первой или второй растопке. На большинстве чертежей металлических печей для бани, сделанных своими руками, видно, что дверцы крепятся винтами, заклепками или кляммерами.

Основное требование к конструкции дверей топливника — плотное прилегание. Также она не должна раскаляться, иначе во время горения ей будет невозможно пользоваться. Для стальной дверцы мы рекомендуем делать теплоотбойник — металлическую пластину с тыльной стороны дверцы. Она должна быть установлена с воздушным зазором 20-30 мм.

Дверь зольника чаще всего приваривают к самому ящику. Температура в той части печи, которая находится ниже колосника — невысокая — поэтому проблем с перегревом там не возникает. Зольный короб сваривают из листа 2-3 мм. Если делать из более толстого металла, он окажется очень тяжелым, и его будет сложно вынимать для чистки.

Дымоход

Для дымохода используют и «черные», и нержавеющие трубы. Если вы решили не покупать готовую трубу с теплоизоляцией, ее придется делать самостоятельно: и для «уличной» части, и для той, что проходит через чердачное помещение. Поэтому кроме трубы придется искать минеральный утеплитель и тонкий лист для изготовления кожуха.

Для дымохода используют и «черные», и нержавеющие трубы. Кроме трубы придется искать минеральный утеплитель и тонкий лист для изготовления кожуха.

Кожух-конвектор или сетка-каменка?

Сетка из прутьев, заполненная камнями, проще в исполнении, чем кожух из металлического листа. Кроме того, такое исполнение позволяет снять большее количество пара при условии, что мощность печи будет остаточной. Вариант обкладки конструкционным кирпичом мы не рассматриваем, поскольку он сводит на нет основное преимущество металлической печи — скорость нагрева. Для изготовления кожуха-конвектора можно привлечь опытного сварщика, если недостаточно собственной квалификации. Здесь главное — сварить конструкцию без поводок.

Краска

Если печь изготовлена из углеродистой стали, ее поверхность нужно покрыть жаростойким составом. Подойдут лаки и эмали с маркировкой «КО».

Сборка печи

Насколько бы тщательно ни был продуман чертеж металлической печи для бани, вероятность ошибки не стоит исключать. Мы рекомендуем собирать всю металлоконструкцию на прихватках. Возможно, придется несколько раз разбирать, чтобы подогнать размеры. Когда убедитесь, что все сделано ровно, можно проваривать сплошным швом. Начинать нужно с тех элементов, которые расположены внутри: опоры для колосника, перегородки.

Во многих чертежах и схемах печей для бани, которыми люди делятся на форумах, отсутствует один важный элемент — ревизионный люк для чистки дымохода. Не забывайте, что сажу придется периодически удалять, поэтому к нему нужен удобный доступ.

Как сделаны наши печи

Компания «Теплодар» занимается изготовлением печей с 1997 года. Мы предлагаем познакомиться с самой старшей серией наших продуктов «Сибирь». Мы считаем, что это одна из лучших конструкций печей для бань и саун нашего производства. В ассортименте представлены модели для парных объемом до 20 и до 30 м³.

Печь «Сибирь» представляет собой открытую каменку с топкой из нержавеющей стали, легированной хромом. Одно из основных преимуществ конструкции — высокая скорость нагрева парильного помещения. Мы предлагаем два исполнения кожуха-конвектора: из окрашенной и нержавеющей стали. Каменка рассчитана на загрузку до 90 кг, и ее дно мы дополнительно усилили несущим элементом.

Вы можете познакомиться со схемами печи для бани «Сибирь» в каталоге. Здесь представлены фото в интерьере, а также боковые разрезы всех исполнений.
