как установить, высота установки розеток

Ни одна кухня не обходится без использования электрических бытовых приборов: микроволновой печи, холодильника, миксера и электрического чайника – это не весь список используемой техники.

Кухонный фартук на кухне выполняет не только декоративную и защитную функции – здесь также располагаются электрические розетки, которые устанавливаются согласно определенным нормативам и правилам. Перед тем как устанавливать розетки на кухне в фартуке, необходимо тщательно продумать их количество и расположение. Монтаж источников электропитания можно выполнить и самостоятельно, имея небольшой опыт и базу знаний.

Содержание

Освещение рабочей зоны кухни

На кухне, помимо основной люстры, расположенной в центре комнаты, должно быть еще и местное освещение. Собственный источник света чаще всего необходим для рабочей поверхности, где хозяйки проводят достаточно много времени.

Расположение розеток на кухонном фартуке лучше планировать в процессе ремонта. Распределяя точки размещения световых приборов, необходимо учитывать схему электросети. Для подключения дополнительных светильников используют отдельные источники электропитания на кухне. Такой монтаж уменьшает затраты электроэнергии в помещении.

При установке розеток для освещения рабочей зоны следует помнить, что источник электропитания под вытяжку и осветительные приборы размещается на высоте не более 1100 мм над столешницей.

Нормативы расположения

Расположение приборов на кухне должно соответствовать нормам электробезопасности. Для предотвращения ошибок во время установки розетки на фартук кухни необходимо придерживаться пошагового алгоритма подключения.

Нормативы установки:

• Нельзя монтировать источники электропитания рядом с электроплитой и мойкой.
• Провода и контакты должны быть водонепроницаемыми.
• Длина кабеля, идущего от бытового прибора к источнику электропитания, не должна превышать 1,5 м.

На какой высоте их делать

Важным моментом является правильное определение высоты размещения кухонных розеток на фартуке:

1. Высота розеток на кухне за столешницами должна составлять 10 см.
2. Источник электропитания для вытяжки устанавливается на высоте 50-60 см от шкафчиков.
3. Для небольших бытовых электроприборов источники электропитания должны располагаться на высоте 1-1,4 м от пола.

Определения количества

При разработке схемы размещения и расположения источников питания следует руководствоваться правилами техники безопасности.

Рассчитывая количество, следует понимать, что электроприборы могут быть как обязательными, так и вспомогательными. Зная количество приборов, к этому числу необходимо добавить еще парочку дополнительных розеток. При этом необходимо учитывать, что для мощных электроприборов выводят отдельные розетки, а для остальных – около 3-4 шт.

Ошибки

При отсутствии необходимого опыта мастера допускают такие ошибки:

• определяют неправильное количество и высоту размещения приборов;
• розетку для вытяжки располагают в зоне ее расположения;
• проводят монтаж после установки кухонного гарнитура;
• располагают источники электрического питания рядом с мойкой и печкой;
• забывают проштробить стену на кухонном фартуке.

Основные виды розеток

Устанавливая источники питания на кухне, следует знать их классификацию и предназначение. По типу установки они делятся на 2 вида:

1. Внутренние. При монтаже вырезается отверстие в стене непосредственно для розетки и канавки для провода. Внутренние источники питания являются наиболее безопасными и используются практически во всех квартирах.
2. Наружные используются чаще всего в деревянных загородных домах, где провод прокладывается поверх стен.

По дополнительным условиям эксплуатации:

• С защитными шторками, предохраняющими от поражения электрическим током. Такие розетки чаще всего используются в домах, где есть маленькие дети.
• С защитой от влаги. Они используются для помещений с повышенной влажностью и имеют различную степень защиты.
• С подсветкой.
• С устройством защитного отключения. Используются для предотвращения внезапного возгорания.
• С выталкивателями. Благодаря кнопке выталкивания процесс выдергивания вилки существенно упрощается, тем самым не смещается механизм самой розетки.
• С таймером
• С индикатором (показывают наличие тока в сети).

Подготовка к установке

Подготовив план размещения приборов, можно начинать его реализацию. Для этого карандашом отмечается месторасположение источников питания. При этом обращайте внимание на дизайн: не следует ставить розетку на рисунке или орнаменте, если при этом портится внешний вид фартука.

Имеет значение материал, из которого выполнен фартук. Чтобы установить розетки на плиточном покрытии, в нем достаточно сделать отверстия. Но в случае со стеклянным фартуком все намного сложнее. Замеры необходимо продумать заранее и передать данные изготовителю, который сам сделает отверстия.

Процесс установки

Для монтажа розеток необходим такой набор инструментов:

• перфоратор,
• внутренние коробки;
• канавочное долото и коронка;
• саморезы, дюбеля;
• изолированный электрический кабель.

Независимо от того, какой вид розеток вы решили крепить поверх фартука для кухни, концентрацию источников электропитания лучше увеличить по краям рабочей поверхности.

Рассмотрим пошаговый алгоритм подключения:

1. Обесточивается помещение.
2. При помощи перфоратора увеличивается размер углублений.
3. Устанавливаются розеточные коробки.
4. Делаются штробы, в которые закладывается проводка.
5. При помощи саморезов фиксируется кабель.
6. Подключается розетка к проводке: провода одного цвета подключаются с одной стороны, а с другой – соединяются тремя экспресс-клеммами.
7. Штробы заполняются песчано-цементным раствором.
8. Проверяется правильность соединения.
9. В случае правильного подключения розетки закрепляются.
10. Включается электрообеспечение.

Правильно распределив и установив источники питания, вы обеспечите максимально удобную эксплуатацию основных и вспомогательных электроприборов.

схемы + советы — INMYROOM

Советы

Подробное руководство по грамотному размещению розеток для каждого кухонного прибора и дополнительной техники

Современные кухни оснащены большим количеством электроприборов. Холодильник, варочная поверхность, духовой шкаф, СВЧ, посудомоечная машина, электрочайник — это минимальный перечень того, что есть почти в каждой семье. И для всех этих приборов необходимо электричество. Дизайнер Ольга Кашпурова рассказывает, как распределить розетки грамотно.

Ольга Кашпурова

Дизайнер интерьера

Своей страстью считает создание функционального, красивого и уютного дома

«Как разместить розетки на кухне?» — один из самых популярных вопросов в моей практике. Чтобы избежать ошибок, важно соблюдать последовательность действий и два правила.

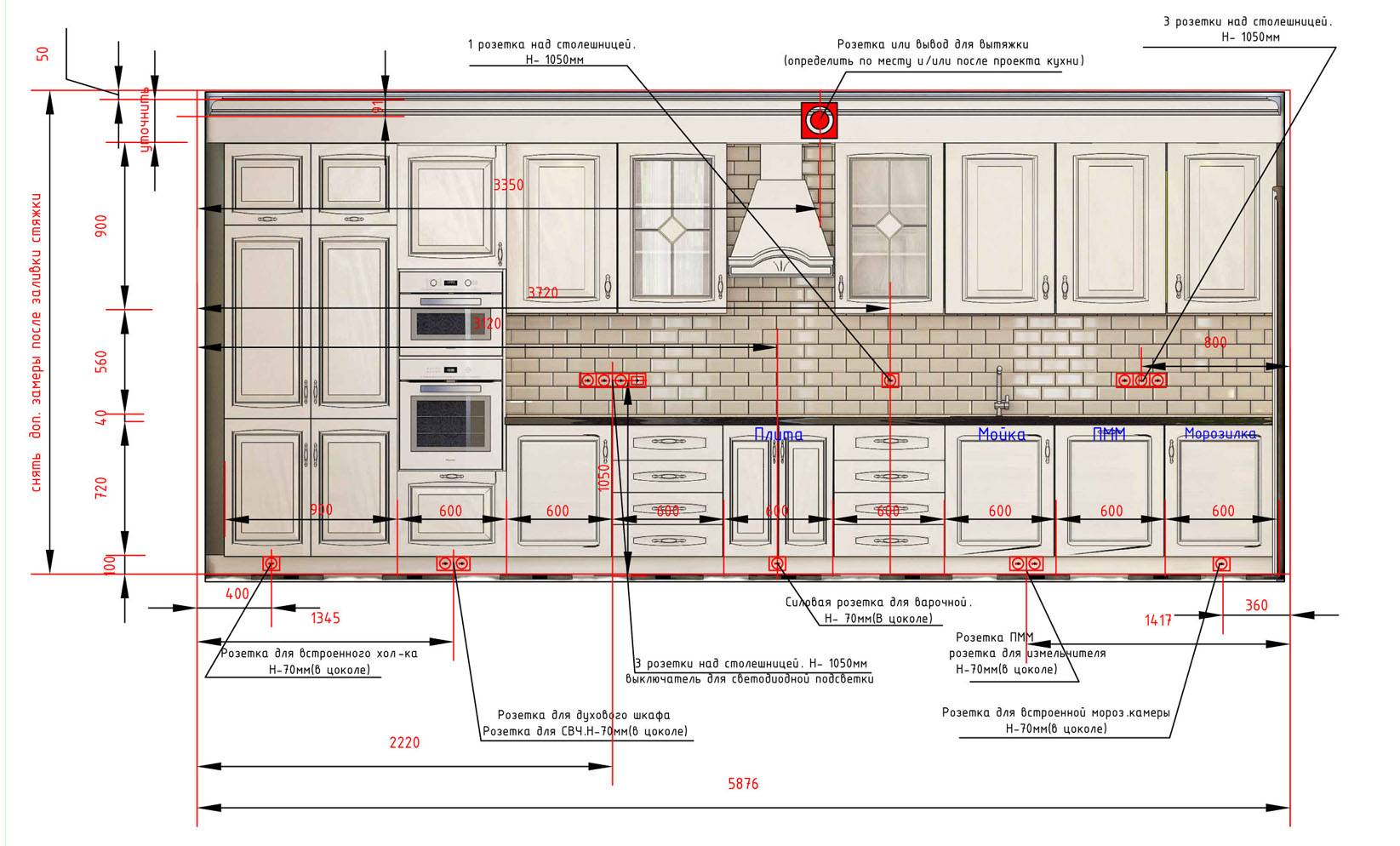

Правило 1. Удобное и правильное расположение розеток можно продумать только после того, как вы определились с кухонной комбинацией и знаете габаритные размеры всех шкафов и ящиков — высоту, ширину, глубину. На этапе проектирования кухни нужно определиться и с техникой — уточнить детали подключения и рекомендации по расположению электровыводов.

Правило 2. Важно помнить, что каждый бытовой прибор следует размещать на отдельный автомат в электрощитке. В противном случае можно потерять гарантию на дорогостоящую технику, если она выйдет из строя из-за скачка напряжения.

Вам пригодится:

Автоматический выключатель DX³ 6000 на 10 кА. Тип: C-3П, 400 В — 40 А, на 3 модуля

Автоматический выключатель TX³ 6000 на 6 кА. Тип: C-1П, 230/400 В — 16 А, на 1 модуль

Автоматический выключатель дифференциального тока DX³ 6000 на 10 кА. Тип: С-1П+Н, 230 В — 16 А, тип AС на 30 мА, на 2 модуля

Модуль защиты от перенапряжений «POP», 275 В

Розетка для холодильника

Для встроенного холодильника розетку лучше размещать в цоколе кухни — так она будет в доступе, и при необходимости прибор можно отключить. Не следует располагать розетку за прибором — она может мешать установке каркаса и самого холодильника. Если конфигурация кухни позволяет, можно разместить розетку в соседнем шкафчике. В этом случае высота розетки варьируется от 20 до 70 см от уровня чистого пола и не далее 10–20 см от самого холодильника.

Для отдельно стоящего холодильника допускается размещение розетки непосредственно за ним. Но наилучший вариант — 5–10 см от холодильника: розетка будет в постоянном доступе, и при необходимости отключить холодильник его не придется двигать.

Розетки для варочной поверхности и духового шкафа

Если это не единый прибор — электроплита, варочная поверхность и духовой шкаф подключаются в разные розетки. Когда духовка расположена классическим способом под варочной поверхностью, розетки размещают на высоте 10 см от уровня чистого пола в цоколе кухни по центру каркаса или в соседнем шкафчике.

Если духовой шкаф встраивают в колонну, розетку устанавливают там же, по центру каркаса на высоте 55—70 см от уровня чистого пола, в зависимости от нижних ящиков. Возможно также ее размещение и в цоколе кухни.

А вот расположение непосредственно за духовым шкафом — недопустимо. Есть большая вероятность того, что вилка, включенная в розетку, будет мешать установке прибора.

Розетки для посудомоечной и стиральной машин

ПММ и СМ чаще всего устанавливают рядом с мойкой: это связано с удобством подачи воды. Оптимальный вариант размещения розеток — непосредственно под мойкой на высоте 15–25 см от уровня чистого пола. Там же можно расположить розетку для бытового мусороизмельчителя. При размещении розеток под мойкой — важно позаботиться об их влагозащите.

Розетка для микроволновой печи

Розетка для встроенной СВЧ может располагаться в цоколе кухни ниже или выше прибора либо над кухней, если прибор встроен в верхний ярус шкафов.

Для отдельно стоящей СВЧ, расположенной на столешнице, следует запланировать розетку на фартуке.

Розетка для вытяжки

Для встроенных вытяжек розетку нужно размещать внутри шкафа или над кухней. Высота розетки зависит от высоты кухонных каркасов.

Розетку для навесных, купольных вытяжек можно заменить на вывод и подключить прибор напрямую. Главное — учитывать размеры и прохождение вентиляционного канала — он не должен загораживать розетку или вывод.

Розетка и выключатель для подсветки

А вот для подсветки необходима не только розетка, но и выключатель. Оптимальное расположение выключателя — в группе с бытовыми розетками на фартуке.

Розетка также может располагаться над кухней или внутри одного из навесных шкафов. Высота ее расположения зависит от высоты кухонной комбинации и каркасов.

Совет INMYROOM: если цвет плитки на фартуке в вашей кухне отличается по цвету от мебельных фасадов и стен, не стоит мириться и покупать розетки стандартного цвета — белого, бежевого или серого. Компания Legrand выпустила коллекцию розеток и выключателей Celiane со сменными рамками, цвет которых вы можете комбинировать сами: например, зеленые — для розеток над столешницей, бежевые, под цвет мебели, — для выключателя подсветки, а розетку для телевизора сделать серой.

В коллекции Céliane 44 варианта декоративной отделки рамок.

Пластик и металл, пять видов стекла, натуральное дерево, кожа и другие материалы.

Рамки и лицевые панели можно комбинировать как угодно — в любом подходящем вашему интерьеру варианте.

Все рамки сочетаются с лицевыми панелями механизмов в четырех цветах: белый, слоновая кость, титан, графит.

Розетки для мелкой бытовой техники

Для подключения мелкой бытовой техники — чайника, кофемашины, тостера, блендера — требуются розетки на фартуке кухни. Их количество напрямую зависит от количества приборов. Проанализируйте, как будет происходить процесс готовки, какие приборы будут располагаться на столешнице постоянно и в каком месте. К получившемуся количеству прибавьте 2–3 запасные розетки для приборов неежедневного использования.

Оптимальная высота для розеток на фартуке — 110 см от уровня чистого пола, их хорошо размещать группами по 3–4 штуки в единой рамке на расстоянии примерно 1–1,2 метра друг от друга. Важно помнить, что розетки не следует размещать в ближайшем соседстве с мойкой и варочной поверхностью.

Розетки для телевизора, кондиционера и гаджетов

Если на кухне планируется телевизор и кондиционер — позаботьтесь о наличии розеток и для этой техники. Для зарядки телефона, ноутбука и прочих гаджетов тоже запланируйте место, например, в зоне обеденного стола.

Также я советую запланировать розетку для подключения пылесоса или паровой швабры. Ее можно разместить в незаметном месте над плинтусом.

Совет INMYROOM: очень распространенная проблема — уйти и забыть выключить свет. Одно дело, если вы вышли на 15 минут в ближайший магазин, а другое — в офис на целый день. Мало того, что лампочки приходится менять чаще, так еще и растут коммунальные платежи. Для забывчивых есть прекрасное решение — датчики движения: стоит вам выйти из комнаты, и через пять минут датчик принудительно выключает свет. Для самых забывчивых компания Legrand разработала датчики, которые еще и выключат за вами утюг из розетки, перекроют воду в кране и отключат газовую плиту.

Датчики могут крепиться как на стену, так и на потолок, отличаются по форме и дизайну, поэтому вы без проблем найдете тот, который идеально впишется в ваш интерьер.

Датчики движения Legrand можно установить самостоятельно.

Они легко крепятся на стену или потолок.

К тому же имеется модель IP55 для монтажа на улице.

Подводим итоги

Каждый бытовой прибор следует размещать на отдельный автомат в электрощитке.

Для встроенного холодильника розетку лучше размещать в цоколе кухни.

Если у вас не электроплита, варочная поверхность и духовой шкаф подключаются в разные розетки.

Расположение розетки непосредственно за духовым шкафом — недопустимо.

Оптимальный вариант размещения розеток для ПММ и СМ — непосредственно под мойкой на высоте 15–25 см от уровня чистого пола.

Для встроенных вытяжек — розетку нужно размещать внутри шкафа или над кухней.

Розетку для навесных, купольных вытяжек можно заменить на вывод и подключить прибор напрямую.

Количество розеток для мелкой бытовой техники напрямую зависит от числа приборов.

На обложке: дизайн-проект UD Base

Как установить кухонную мойку в фермерском доме с помощью монтажных кронштейнов

Установка раковины в фермерском доме в существующие шкафы с помощью монтажных кронштейнов для раковины

Оба монтажных кронштейна для раковины DuraLedge просты в установке. Следуя нашим подробным инструкциям ниже, вы обнаружите, как быстро можно установить раковину.

Инструменты, необходимые для DuraLedge HD:

• Спецификации производителя раковины
• Защитные очки
• Электродрель
• Сверло по дереву 5/16″
• Сверло Phillips #6
• Торцевой ключ 7/16″ или разводной гаечный ключ
• Торцевой ключ 1/4″ или отвертка с плоской головкой (регулировка уровня ножки)
• Малярная лента для маркировки ( опционально)
• Рулетка
• Уровень
• Карандаш

Прочтите эти советы
Это обеспечит отличный продукт. Производитель не несет ответственности за повреждение любого продукта или других продуктов из-за неправильной установки, установки или небрежности.

• Перед установкой установите шестигранную гайку 3/8″ и затяните шестигранную гайку на приварной гайке после установки раковины. Шестигранная гайка идет над приварной гайкой.
• Вес готовой мойки не должен превышать 400 фунтов.
• Приварные гайки для регулируемых стоек должны располагаться на верхней стороне кронштейна для правильной установки.
• Если шкаф под мойку имеет шкафы, которые нужно прикрепить с любой стороны, скрепите шкафы перед началом установки.
• Любые препятствия в шкафах или приборах по бокам должны быть удалены перед сверлением.
• Например, стеллажи, выдвижные ящики, корзины/корзины для мусора, посудомоечные машины и т. д.
• Шкафы с боковыми стенками менее 3/4 дюйма нуждаются в усилении.
• Любые Промежутки между шкафами должны быть заполнены до установки болтов кронштейна, проходящих через обе стены. На приведенном ниже рисунке показаны типичные пустоты.
• Кронштейны должны быть установлены вертикально прямо.
• Установите выравниватели ножек после установки и закрепления кронштейнов.
• Кронштейны рекомендуется устанавливать на расстоянии не менее 3 дюймов от стока(ов).
• Разрезная стопорная шайба и шестигранная гайка установлены на кронштейне внутри шкафа.

Инструменты, необходимые для DuraLedge LT:

• Спецификации производителя раковины
• Защитные очки
• Электродрель
• Сверло по дереву 1/4″
• # 2 Бита Phillips
• 3/8″ Глубокая головка или ключ
• 1/4″ торцевой ключ или отвертка с плоской головкой (регулировка уровня ножек)
• Малярная лента для маркировки (дополнительно)
• Рулетка
• Уровень
• Карандаш

Прочтите эти советы
Это обеспечит отличный продукт. Производитель не несет ответственности за повреждение любого продукта или других продуктов из-за неправильной установки, установки или небрежности.

• Перед установкой установите шестигранную гайку 3/8″ и затяните шестигранную гайку на приварной гайке после установки раковины. Шестигранная гайка идет над приварной гайкой.
• Вес готовой мойки не должен превышать 165 фунтов.
• Приварные гайки для регулируемых стоек должны быть расположены на верхней стороне кронштейна для правильной установки.
• Если шкаф под мойку имеет шкафы, которые нужно прикрепить с любой стороны, скрепите шкафы перед началом установки.
• Любые препятствия в шкафах или приборах по бокам должны быть удалены перед сверлением.
• Например, стеллажи, выдвижные ящики, корзины/корзины для мусора, посудомоечные машины и т. д.
• Шкафы с боковыми стенками менее 1/2 дюйма нуждаются в усилении.
• Любые пустоты между шкафами должны быть заполнены до установки болтов кронштейна, проходящих через обе стены. На приведенном ниже рисунке показаны типичные пустоты.
• Кронштейны должны быть установлены вертикально прямо.
• Установите выравниватели ножек после установки и закрепления кронштейнов.
• Кронштейны рекомендуется устанавливать на расстоянии не менее 3 дюймов от стока(ов).
• Разрезная стопорная шайба и шестигранная гайка установлены на кронштейне внутри шкафа.

Ручная установка (без ЧПУ)

1. Ссылаясь на спецификации производителей моек, обратите внимание на высоту и глубину мойки, необходимые для вашего конкретного применения.
2. Высота, необходимая для раковины, плюс (+) 3 дюйма – это 3-е отверстие сверху кронштейна. Приварная гайка кронштейна регулируемой стойки направлена ​​вверх.
3. Закрепите кронштейны с помощью винта с полукруглой головкой ⅝ дюйма в 3-м отверстии сверху кронштейна.
4. Кронштейн уровня по вертикали.
5. Отметьте отверстия 1, 2 и 4.
6. При необходимости снимите кронштейн и просверлите отверстия 1, 2 и 4 сверлом 1/4 дюйма.
7. Переустановите кронштейн с помощью винтов с полукруглой головкой 5/8”.
8. Завершите установку кронштейнов с помощью предоставленного оборудования.
9. Установите выравниватель ножек с шестигранной гайкой 3/8″ над приварной гайкой, вставьте раковину и при необходимости отрегулируйте.
10. Когда раковина займет окончательное положение, переместите шестигранную гайку 3/8″ вниз, чтобы она плотно прилегала к приварной гайке.

DuraLedge Reviews

«Как руководитель проекта я покупаю их для шкафов-боксов, которые устанавливают наши триммеры. Их легко установить, и они отлично смотрятся».

Том С.

Руководитель проекта, New Homes

«Точно так же, как выдвижные ящики, петли или двойное выдвижение мусора, я добавил операции, необходимые для монтажа фермерских домов и фартуков, в мою программу САПР. Невероятно быстро и просто».

Taylor B.

Производитель шкафов

«Наша основная задача — ремонт кухонь и ванных комнат. Когда клиент выбирает переднюю раковину с фартуком, мы используем подъемники для раковины, чтобы сэкономить время и заработать деньги».

Джефф Дж.

Ремонт дома

Как установить фартук-раковину

Это руководство по установке фартука-раковины может не включать некоторые варианты фартука или все подробности. В DuraLedge мы предлагаем наши запатентованные кронштейны для крепления к раковине, которые помогают обеспечить точную и надежную установку раковины.

Общие этапы установки фартука перед мойкой следующие:

1. Определите расстояние, на которое фартук должен выходить за лицевую сторону тумбы с левой и правой сторон, или проверьте ширину между рамой тумбы после того, как будут установлены фальшфронты ящиков. снят, чтобы убедиться, что места точно для купленной передней раковины фартука. При необходимости измените лицевую сторону шкафа (переднюю часть).
2. Установите кронштейн DuraLedge, соответствующий весу передней раковины. Ознакомьтесь с более подробными инструкциями, а также полезными видеороликами, посвященными установке нашего HD-кронштейна, который очень похож на наш LT-кронштейн.
3. Во время установки необходимо отметить несколько ключевых моментов: расстояние от передней до задней части раковины, на котором будут размещаться кронштейны, а также расположение сливных отверстий и требуемую общую высоту раковины.
4. Несмотря на то, что существует множество вариантов передних раковин и типов шкафов, в среднем ваши кронштейны будут установлены сзади от лицевой рамы шкафа на расстоянии 5 дюймов и 3 дюйма от задней части чаши передней раковины, выступая вперед. Расположение сливных отверстий может повлиять на расстояние движения вперед. Высота раковин будет разной. Обязательно укажите высоту, необходимую для раковины, а также расстояние, необходимое для кронштейна. Расстояние между кронштейнами указано в наших инструкциях по установке.
5. После установки кронштейнов вставьте выравнивающие ножки. В это время все 4 выравнивателя должны быть примерно одинаковой высоты. Точная высота в настоящее время не имеет значения, просто близка к конечному местоположению. После того, как передняя раковина установлена ​​на выравниватели, отрегулируйте выравниватели с помощью дрели, розетки или отвертки, чтобы раковина находилась чуть ниже верхней части шкафа. Убедитесь, что передняя раковина фартука находится близко к своему конечному положению.
6. Нанесите герметик или силикон на верхнюю часть внешнего края раковины.
7. Убедившись, что раковина находится в нужном месте, установите столешницы обратно на шкафы.
8. Поднимите раковину, используя выравниватели на кронштейнах DuraLedge, и удалите остатки герметика или силикона тряпкой. Фартук передней раковины должен плотно прилегать к столешнице и не должен двигаться. Не затягивайте скобы слишком сильно.
9. Дайте вашей раковине отдохнуть в течение времени, необходимого для затвердевания герметика или силикона.
