Монтаж нагревательного мата. Теплый пол. Технология укладки

Пользуясь данной Инструкцией по установке теплого пола — нагревательного мата, вы можете провести монтаж системы своими руками. Монтаж нагревательного мата не требует специальных навыков и рассчитан на самостоятельную укладку, однако подключение лучше производить квалифицированному электрику. Главное соблюдать все правила, для получения гарантий производителя.

Помните, что надежность работы вашей системы обогрева на 99% определяется качеством установки.

Обязательно!!! перед началом монтажа прочитайте инструкцию, входящую в комплект с теплым полом.

ВАЖНО! Все работы по монтажу и подключению матов проводите при отключенном напряжении.

• Проверьте, позволяют ли возможности электропроводки осуществить подключение системы теплый пол. Для этого суммируйте мощности всех приборов, которые могут быть подключены к сети.
• Проверьте допустимый ток предохранительных устройств (автоматов).

ВАЖНО! Нагревательные маты должны подключаться через Устройство Защитного Отключения (УЗО). Номинальный ток срабатывания УЗО не превышает 30 мА. Нагревательные маты мощностью более 2 кВт рекомендуется подключать через специальную проводку и отдельный автомат.

• Для начала перед укладкой замерьте сопротивление кабеля, не разворачивая мата. Сверьте полученный результат, с указанным в паспорте изделия. Допустимая погрешность +/- 10%.

• До начала работы следует убедиться, что поверхность пола не содержит трещин, острых выпуклостей, способных повредить кабель, а также не имеет значительного перепада по уровню. Если перечисленные недостатки имеют место, то основание нужно подготовить: убрать дефекты путём заливки необходимого слоя самовыравнивающей смеси.
• На полу следует нанести разметку, указав где будет стоять мебель, бытовая техника, ванная, унитаз и т. п. Отступите 5-10см. от стен, и не менее 10-ти см. от бытовой техники и источников тепла (например, трубы отопления). Убедитесь, что выбранный вами комплект подходит по размеру. Помните, что нагревательный мат не должен находится под мебелью и быттехникой и т.п.

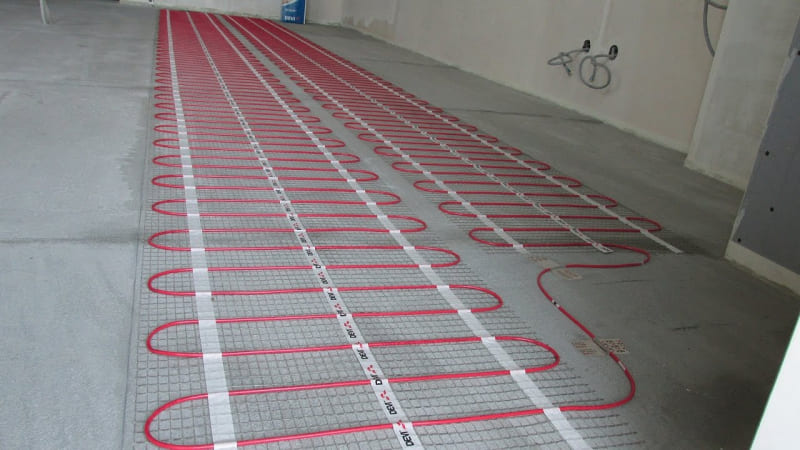

• Укладываем нагревательный мат на размеченную площадь. В местах разворота мата в обратную сторону разрезаем сетку и поворачиваем. КАБЕЛЬ РЕЗАТЬ ЗАПРЕЩЯЕТСЯ.
• После того как развернули мат и убедились что он чётко лег на запланированную площадь, размечаем линию под штробу для гофрированной трубки с датчиком температуры. Линия штробы начинается в зоне обогрева (не менее 30см от края), ровно посредине между витками кабеля на мате, и переходит на стену к месту установки регулятора (с заранее выведенным запитывающим проводом 220В).
• Сворачиваем мат обратно. По намеченной линии вырезаем штробу 20*20мм. и место для монтажной коробки. После убираем мусор и грунтуем поверхность.
• Вмазываем в штробу гофрированную трубку диаметром 16мм. (предварительно закрыв её конец изолентой или специальной заглушкой, для предотвращения попадания в неё клеевого раствора) и устанавливаем монтажную коробку под терморегулятор.
• После высыхания грунтовки, наклеиваем мат на своё место.
• Замеряем сопротивление изоляции и нагревательного элемента, сверяем с первичными показателями, записываем результат в гарантийный талон. Заносим в схему укладки, расположение основных элементов мата (соединительную муфту, концевую муфту, а так же место расположения конца гофрированной трубки с датчиком температуры) и отступы от стен, бытовых и нагревательных приборов.
• Подключаем терморегулятор (лучше доверить специалистам), проверяем систему в целом, после чего рекомендуется снять терморегулятор до полной отделки помещения, чтобы не повредить его во время отделочных работ.
• Самое время укладывать плитку. Для зоны обогрева более 4м2 рекомендуется предварительно затянуть нагревательный мат слоем плиточного клея 5-6мм (или самовыравнивающей смеси для тёплого пола) и дать ему высохнуть, а только после этого приступать к укладке плитки. Это делается для того чтобы обезопасить кабель от нежелательных механических нагрузок, пробоя и повреждения изоляции. После укладки плитки не включайте систему до полного высыхания (в среднем не менее 28 дней, точный срок читайте на упаковке с плиточным клеем).

В случае применения нагревательных матов в качестве комфортного обогрева в холодных помещениях, таких как помещения на первом этаже, схема укладки нагревательного мата будет следующей:

1.



   Напольное покрытие (керамическая плитка,натуральный камень и т. п.)

2. Плиточный клей 5–8 мм
3. Нагревательный мат
4. Цементно-песчаная стяжка не менее 3 см
5. Теплоизоляция
6. Основание

В случае использования в качестве декоративного напольного покрытия ламината, линолеума или ковролина* схема укладки нагревательного мата будет следующей:

1. Декоративное напольное покрытие (ламинат, линолеум, ковролин и т. п.)
2. Подложка под декоративное напольное покрытие
3. Цементно-песчаная смесь не менее 3 см
4. Нагревательный мат
5. Основание

* — при использовании данных декоративных покрытий рекомендуем обратить внимание на систему пленочного теплого пола.

ВАЖНО! Использование в качестве подложки под декоративное напольное покрытие (ламинат, линолеум, ковролин и т.п.) материалов из древесины (фанера, ДСП и т. п.) запрещено. Не допускается использовать битум для приклеивания линолеума.

В случае применения системы теплых полов на основе нагревательных матов в качестве комфортного обогрева в холодных помещениях, схема укладки нагревательного мата будет следующей:

1. Декоративное напольное покрытие (ламинат, линолеум, ковролин и т. п.)
2. Подложка под декоративное напольное покрытие
3. Цементно-песчаная стяжка не менее 3 см
4. Нагревательный мат
5. Цементно-песчаная стяжка не менее 3 см
6. Теплоизоляция
7. Основание

На что обратить особое внимание при монтаже нагревательного мата?

• Не используйте один нагревательный мат для подогрева пола в двух разных помещениях.
• Старайтесь по возможности не наступать на кабель во время роботы, и используйте обувь на мягкой подошве без протекторов.
• Не укладывайте нагревательный мат в местах, где будет находиться мебель, бытовая техника и крупногабаритные предметы плотно прилегающая к полу (мебель на ножках допускается).
• Гофрированная трубка для датчика температуры пола не должна иметь резких изгибов, для возможности замены датчика в будущем. Заведите датчик внутрь гофрированной трубки на полную длину, а после высуньте и заведите снова, чтобы убедится, что при необходимости заменить датчик в будущем не возникнет проблем.
• Часть гофрированной трубки расположенная в области пола вмазывается в штробу при помощи плиточного клея, а не алебастра и смесей на основе гипса (гипс является теплоизолятором).
• Используйте клей или самовыравниваещиеся смеси пригодные для тёплого пола (читайте характеристики на упаковке).
• При монтаже во влажных помещениях (в ванной, в душевой и т. д.) подключайте через УЗО или дифреле.

Представленная информация имеет рекомендательный характер. Читайте инструкции производителя с более уточняющими рекомендациями. И помните, что подключение лучше доверить специалистам.

ВНИМАНИЕ! Все наши нагревательные кабели выпускается под зарегистрированными торговыми марками, о чем свидетельствуют соответствующие маркировки на каждой секции кабеля.

ОСТЕРЕГАЙТЕСЬ ДЕШЕВЫХ ПОДДЕЛОК!

Приобретая нагревательные системы у официального представителя, вы сбережете ваши время и деньги!

Монтаж теплого пола — тонких греющих матов.

Про монтаж теплого пола под плитку — тонких матов.

    Перед укладкой матов нужно проверить, позволяет ли электропроводка помещения безопасно использовать электрический теплый пол с выбранной мощностью. Нужно учитывать, что на защищающий цепь автоматический выключатель и подающий кабель могут быть подключены дополнительные потребители. Поэтому при выборе автомата нужно учитывать все возможные дополнительные нагрузки.
   Электрические обогреватели — маты, как и все электроприборы по ПУЭ, должны подключаться через ДИФ автомат или УЗО, с номинальным током утечки 30 мА. Предпочтительно использование комбинации автомата и УЗО.

При планировании раскладки матов нужно учесть наличие встроенных шкафов, пуфиков, мебели без ножек и т.п., и другого оборудования, мешающего циркуляции воздуха над местом монтажа мата.

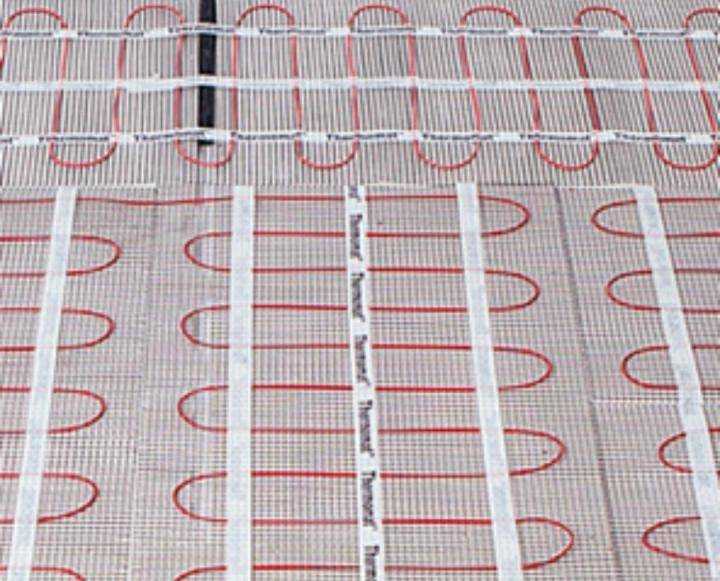

При укладке нужно следить, чтобы фрагменты мата не накладывались друг на друга. Не разрешается применение одного мата для обогрева нескольких помещений, например совмещение прихожей и кухни. Не рекомендуется использовать один нагревательный мат для обогрева помещений с покрытиями из разных материалов. Например плитка и ламинат. Обязательно установка отдельных матов с индивидуальными терморегуляторами. Нужно помнить — на каждую зону обогрева — отдельный мат со своим терморегулятором.

Если максимальной площади мата не хватает для перекрытия желаемой зоны обогрева, термоматы подключаются параллельно на один терморегулятор. При мощности обогрева более чем 3000 Вт, система коммутируется через магнитный пускатель / контактор.

Отступ зоны укладки мата от стены обычно составляет 5 — 10 см, так же и от мебели, препятствующей теплообмену.

Порядок монтажа:

1. Первый замер сопротивления. Данные не должны отличаться от паспортных более чем на 5 — 10 %. Сопротивление изоляции кабелей не должно быть менее 1 МегаОм.

2. Терморегуляторы монтируются на стенах, обычно на высоте от 0,3 до 1,5 метра от пола, желательно над зоной укладки мата. Для этого используется соответствующий типу стены подрозетник, с подведенным кабелем питания 3х2,5 мм 220 вольт. Для влажных помещений должны применятся регуляторы с повышенной степенью влагозащиты, иначе приходится устаналивать прибор со стороны сухого помещения.

3. К подрозетнику делается штроба (обычно 20 мм), которая спускается по стене от термостата и продолжается по полу на расстояние 30 — 50 см в обогреваемую зону. В штробу укладывается гофротруба 16 мм с температурным датчиком. Изгиб гофротрубы, при перехода со стены в пол должен быть плавным и позволять замену датчика температуры.

4. Поверхность под укладку мата подготавливается как для укладки плитки. То есть должна быть сухой, ровной, без трещин и прогрунтованной. Для лучшей адгезии (сцепления) плитки с основанием поверхность следует обеспылить.

5. В подготовленную штробу укладывается гофротруба с датчиком температуры. Датчик должен оказаться в дальнем от стены конце трубки, находящемся в полу. Из другого конца трубки, находящегося на стене, выводится провод температурного датчика для подключения к регулятору. Конец трубки, заложенный в полу нужно закрыть для того, чтобы избежать попадания в нее плиточного клея или раствора. Радиус перегиба гофротрубки при перехода с пола на стену не должен быть менее 5 см.

6. После окончания монтажа гофрированной трубки в полу и стене следует убедиться, что датчик вынимается и вставляется в трубку. Для этого вытяните и задвиньте обратно датчик за соединительный провод. После этого штроба заделывается плиточным клеем либо цементируется.

7. Местоположение датчика отмечается в гарантийном талоне в схеме укладки пола.

8. Желательно начать монтаж нагревательного мата так, чтобы его начало оказалось недалеко от места установки терморегулятора. Если нужно обогреть сложную конфигурацию теплым полом, несущую сетку мата можно разрезать, чтобы изменить направление укладки. В узких местах можно совсем снять нагревательный кабель с сетки и закрепить его к стяжке с тем же шагом, что и был на сетке. Разрезать, уменьшать длину или наращивать греющий кабель НЕЛЬЗЯ. Таким образом нагревательный мат шириной 0,5 метра, заполняет зону обогрева, в соответствии со схемой укладки. Нужно обратить внимание, что датчик температуры должен находиться строго посередине между двумя греющими кабелями, иначе терморегулятор будет выдавать некорректные данные.   Фрагменты мата крепятся к стяжке с помощью дюбель гвоздей, скоб электромонтажных, скотчем или клеевым пистлетом.
Варианты разрезания мата при монтаже различных конфигураций:

9. Сразу после этого, непосредственно поверх мата, кладется керамическая плитка. Нужно следить, чтобы весь нагревальный кабель и переходная муфта оказались  в слое плиточного клея. Очень желательно избежать воздушных пузырей вокруг греющего кабеля, что чревато местным перегревом.

10. После высыхания плиточного клея снова измеряется сопротивление нагревательного мата и температурного датчика. Значения этих сопротивлений не должны отклонятся от паспортных значений более чем на 10%.

11. Теперь производится подключение к терморегулятору холодного конца греющего мата, датчика температуры, и подключение терморегулятора к электросети. Земля — экран мата подключается к заземляющему проводу сети. Терморегулятор надежно фиксируется на стене в подрозетнике.

12. Теперь, после вставания плиточного раствора, можно включить подогрев. Перед включеним  настоятельно рекомендуеся изучить инструкцию к терморегулятору. Время полимеризации плиточного клея как правило 3-7 дней (читай инструкцию). При первом включении теплого пола, от включения до нагрева до выставленной температуры, может пройти время от получаса до 6 часов. Длительными сроками прогрева характеризуются плохо теплоизолированные помещения без отопления.

Видео монтажа мата теплого пола

14.09.2017

Версия для печати

Теплый пол инфракрасный Lavita, информация
|

Руководство для домашнего мастера

Электрические теплые полы — это простая и эффективная система отопления, которую можно установить как при реконструкции, так и при новом строительстве. С этим справится любой грамотный домашний мастер. Тем не менее, вы должны вызвать электрика, зарегистрированного в части P, для окончательного подключения системы подогрева пола к электросети. Также стоит попросить вашего электрика, зарегистрированного в части P, сообщить вам, если нагрузка системы превышает максимальную нагрузку термостата 16 А. Если это так, вам необходимо установить контактор/снаббер.

В этом руководстве мы познакомим вас с каждым этапом процесса установки, включая несколько основных советов, при установке системы сетчатых матов с электрическим теплым полом, такой как ThermoSphere Mesh мощностью 150 Вт/м ² .

Для целей данной статьи данное руководство будет посвящено установке системы в ванной комнате на верхнем этаже с деревянным полом и отделкой плиткой или камнем.

Предпочитаете смотреть видео? Посмотрите «Полное руководство по установке ThermoSphere Mesh»

1. Все, что вам нужно для идеальной установки

Считайте это своим контрольным списком перед началом установки. Мы также включили несколько полезных инструментов.

2.

Подготовка основания (чернового пола)

Поскольку мы используем пример ванной комнаты наверху, основанием обычно будет фанера или древесина. Если вы устанавливаете электрический теплый пол внизу, скорее всего, у вас будет бетонное основание.

Какое значение имеет тип субстрата?

Это потому, что вам нужно будет использовать изоляционную плиту с покрытием для деревянной подложки и непокрытую изоляционную плиту, если это была бетонная подложка. Чтобы максимизировать эффективность вашей системы напольного отопления, мы всегда рекомендуем использовать изоляционные плиты, так как это повысит эффективность системы до 50%. Это означает, что помещение быстрее достигнет нужной температуры, и вам будет дешевле эксплуатировать его.

Вернемся к подготовке основания. Убедитесь, что черновой пол ровный, устойчивый, чистый и на нем нет пыли или мусора. Закрепите изоляционную пену по периметру по краю комнаты с помощью самоклеящейся ленты или любого прочного двустороннего скотча. №

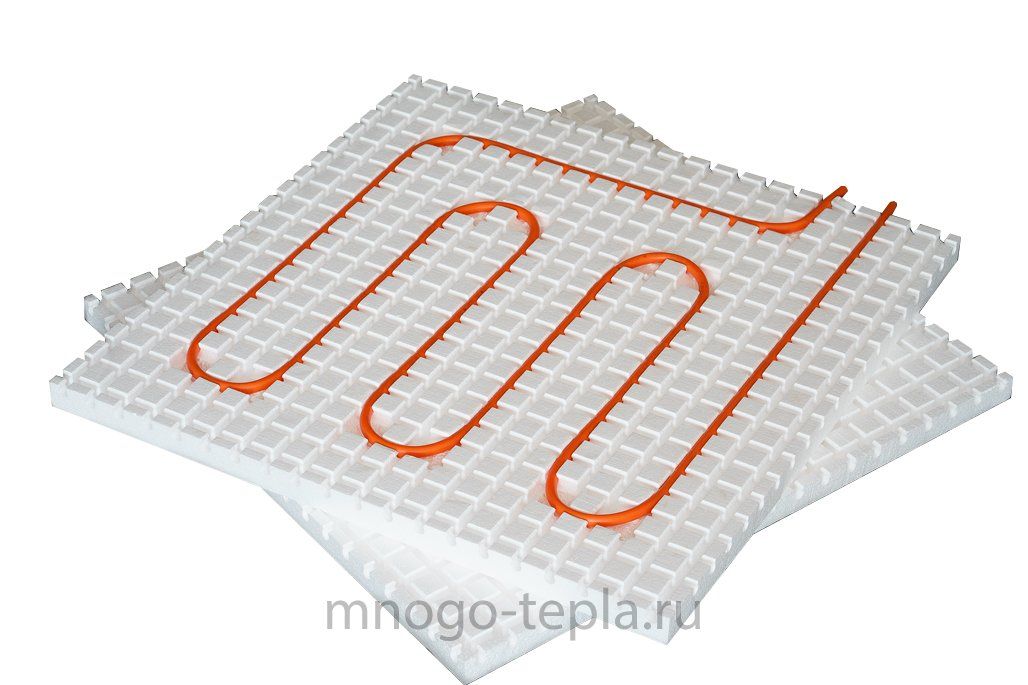

Уложите теплоизоляционные плиты с покрытием (для использования с деревянным основанием) в виде кирпичной кладки по всему полу. Используйте нож, чтобы разрезать доски, чтобы они соответствовали вашему пространству.

Прикрепите изоляционные плиты к основанию на расстоянии 300 мм от центра с помощью винтов и шайб. Вы также можете использовать сетчатую ленту вдоль швов, чтобы клей лучше держался на стыках.

При установке на бетонное основание убедитесь, что оно чистое, ровное и готово к обработке. Смойте плиточный клей и уложите непокрытую изоляционную плиту по всему полу.

3. Разметка неотапливаемых зон

При установке системы электрического подогрева пола в ванной комнате вам необходимо разметить зоны, где есть (или будут) постоянные приспособления, такие как унитазы, пьедесталы и ванны.

Если вы установите стационарные светильники поверх нагревательного кабеля, вы ограничите поток воздуха на пол, что приведет к «тепловой блокировке». Это может привести к перегреву системы отопления, повреждению покрытия пола и выходу из строя.

4. Тестирование перед установкой (1-е тестирование)

Тестирование — одна из самых важных задач. Представьте себе, что вы включаете электрический теплый пол в первый раз, и он не работает… душераздирающе. Это первое из трех испытаний, которые необходимо выполнить. Эти показания также понадобятся вам для регистрации гарантии на систему у производителя.

Проверка нагревательного мата:

• Достаньте сетчатый нагревательный мат из коробки.
• Включите измерительный прибор и установите его в омах.
• Подсоедините фазу к одной клемме, а нейтраль к другой клемме.
• Показания счетчика должны быть в пределах от -5 до +10 % ожидаемых показаний, указанных в руководстве по эксплуатации.
• Запишите номер детали и показания в руководстве по эксплуатации, чтобы можно было зарегистрировать гарантию.

Проверка изоляции нагревательного мата:

• Включите тестер изоляции и установите его на 500 В.
• Подсоедините фазу и нейтраль к одной из клемм, а землю к другой.
• Нажмите тест и запишите результаты. Тестер должен показывать более 999 МОм или бесконечность.

Проверка сопротивления датчика пола:

• Установите измеритель на омы и подключите кабели к клеммам.
• Например, напольные датчики ThermoSphere рассчитаны на сопротивление 10 кОм при 25°C. Показание будет между 8 — 12k в зависимости от температуры.
• Запишите результаты и повторите тот же тест для запасного датчика пола.

5. Установка мата электрического теплого пола (ThermoSphere Mesh)

Первый этап испытаний завершен, следующим этапом является установка сетчатого мата.

Лучше всего начать с того места, где будет располагаться термостат, и раскатать коврик для теплого пола. Когда вы дойдете до препятствия или конца комнаты, аккуратно разрежьте сетку ножницами. Важно: Не обрезайте кабель и не используйте нож для разрезания сетчатого мата.

После того, как сетка будет аккуратно вырезана, поверните вал на 90 градусов и избегайте отмеченных ненагретых участков. Продолжайте раскатывать коврик до следующего неотапливаемого участка. Эта часть коврика обращена проволокой вверх. Дойдя до стены, аккуратно разрежьте сетку, переверните рулон и продолжайте катить в обратном направлении. Просто повторяйте эти шаги, пока весь пол не будет покрыт.

Для небольших площадей нагревательный кабель можно снять с сетчатого мата. Вы делаете это, аккуратно разрезая сетку, снимая защитную пленку и удаляя белые ленты. Отложите сетку в сторону, чтобы использовать позже. Убедитесь, что у вас достаточно нагревательного кабеля, чтобы покрыть отапливаемую площадь. Для узких мест нарежьте сетку на полоски и не забудьте не перерезать кабель! Затем вы можете положить полоски в линию.

Крепление незакрепленного греющего кабеля

При закреплении незакрепленного отрезка греющего кабеля от сетчатого мата убедитесь, что расстояние между кабелем составляет не менее 50 мм.

При укладке не перекрещивать нагревательный кабель и не использовать поверх него фиксирующую ленту. Это приведет к перегреву и повреждению кабеля. Используйте сетчатую ленту, чтобы зафиксировать свободный нагревательный кабель на месте. Это предотвращает появление воздушных пустот и позволяет полностью покрыть клей для плитки, а также удалить любые винты и шайбы, которые находятся под нагревательным кабелем. Используйте вырезанную часть сетчатого мата, чтобы закрыть и защитить нагревательный кабель.

6. Тестирование во время установки (2-й тест)

После того, как вы закончили укладку сетчатого мата, пришло время провести второй набор тестов. Вы снова проводите испытание на сопротивление и изоляцию мата, чтобы убедиться в отсутствии случайных повреждений в процессе резки и прокатки.

Вернитесь к пункту 4, чтобы узнать, как выполнять эти тесты.

7. Установка напольного датчика

Установка напольного датчика поможет вам ограничить температуру пола и снизить риск перегрева, который может повредить отделку пола. Отделка пола, такая как дерево, чувствительна к изменениям температуры и имеет максимальную температуру, которую они могут выдержать.

Установка напольного датчика помогает сделать электрическую систему обогрева пола более энергоэффективной и снижает потребление энергии по сравнению с работой системы только от датчика воздуха в термостате.

Простые шаги для установки напольного датчика:

• Просверлите отверстие в основании стены для кабелей под задней коробкой. Затем протяните трубопровод через заднюю коробку.
• Проведите зонд датчика вниз по кабелепроводу, пока не почувствуете, что он касается конца.
• Протяните кабелепровод к центру нагревательного кабеля.
• Извлеките и потяните сетчатый нагревательный мат назад, чтобы отметить расстояние и площадь для вырезания канала для канала в плите с покрытием.
• Проложите трубу в канале и убедитесь, что датчик пола виден на конце трубы.
• Убедитесь, что вы снова надели колпачок, затем закрепите канал на месте с помощью фиксирующей ленты.
• Положите сетчатый нагревательный мат на кабелепровод и подведите холодный хвост к задней коробке.

Важно! Не прокладывайте нагревательный кабель или холодные соединительные муфты в стену! Это приведет к перегреву и повреждению кабеля!

• Закрепите холодный хвост с помощью фиксирующей ленты, готовой для крепления сетчатого нагревательного мата. Уникальный для ThermoSphere, наш холодный хвост LayFlat создает ровную поверхность даже вокруг углов.

8. Крепление сетчатого нагревательного мата

Снимите пластиковую подложку и плотно прижмите мат на место. Повторяйте, пока все области не будут закреплены. Обязательно плотно прижмите коврик, чтобы он не отслаивался.

Торцевая заделка должна быть расположена так, чтобы ее можно было полностью покрыть плиточным клеем или выравнивающей массой. Помните, что не следует заклеивать концы лентой, так как это может привести к перегреву. Тем не менее, вы можете приклеить его, используя ленту из стекловолокна, чтобы пропустить клей для плитки или выравнивающую смесь. Вы также можете использовать фиксирующую ленту по краям сетчатого мата, если это необходимо, чтобы дополнительно закрепить его.

Не накрывайте нагревательный кабель фиксирующей лентой! Это может привести к перегреву и повреждению кабеля!

9. Резка стыка холодного конца и установка запасного датчика пола

Соединение холодного конца

При вырезании стыка холодного конца в изоляцию или основание пола, не закрывайте лентой воздушное пространство. Это может привести к перегреву и, в конечном итоге, к выходу из строя. Вместо этого заполните пустоты самовыравнивающейся смесью или клеем для плитки.

Запасной датчик пола

Мы всегда рекомендуем установить запасной датчик пола на тот случай, если другой выйдет из строя. Это означает, что у вас будет резервная копия, и вам не нужно будет переключаться на измерение температуры воздуха, которое менее энергоэффективно.

Просто поместите запасной датчик температуры пола по центру между двумя секциями нагревательного кабеля.

Но не кладите напольный датчик на нагревательные кабели и используйте фиксирующую ленту, чтобы закрепить запасной датчик на месте.

10. Проверка сопротивления датчика пола (2-й тест)

Повторите проверку сопротивления датчика пола, начиная с шага 4, и запишите результаты, а затем проведите такой же тест сопротивления для запасного датчика пола и запишите результаты.

11. Укладка финишного покрытия пола

Укладка плитки непосредственно на нагревательный мат

• Осторожно нанесите клей для плитки на холодный хвостовой шов и проведите его через сетку.
• Убедитесь, что нагревательный кабель полностью покрыт клеем.
• Для достижения наилучших результатов смажьте плитку обратной стороной.
• Положить плитку на остальную часть пола.

Укладка плитки на самонивелирующийся состав

• Залейте пол самонивелирующимся составом, убедитесь, что все нагревательные кабели и муфты закрыты.
• Когда выравнивающая смесь будет готова для укладки плитки, нанесите клей для плитки и уложите плитку на пол. Для достижения наилучших результатов смажьте плитку маслом.
• Положить плитку на остальную часть пола.

12. Заключительное испытание (3-е испытание)

Повторите испытание на сопротивление нагревательного мата, испытание на изоляцию нагревательного мата и испытание на сопротивление датчика пола в последний раз (см. шаг 4). Запишите результаты, так как вам понадобятся все результаты испытаний для регистрации гарантии. Эти заключительные тесты должны убедиться, что во время установки не произошло никаких повреждений.

13. Электропроводка

Важно! Все окончательные электрические соединения должны выполняться квалифицированным электриком.

• В точке подключения должно быть четыре кабеля.
• Подсоедините запасной датчик пола к клеммной колодке и уберите в заднюю коробку.
• Изолируйте заземление питания и холодного вывода. Подсоедините их к клеммной колодке или к задней клеммной колодке.
• Подсоедините датчик пола к клеммам с маркировкой и помните, что датчик пола не чувствителен к полярности.
• Подключить подогрев пола под напряжением и нейтралью к выходным клеммам.
• Подключите питание под напряжением и нейтраль к входным клеммам.
• Убедитесь, что у вас есть хорошее и надежное соединение во всех клеммах, и что медная проводка не оголена.
• Прикрепите термостат к заднему корпусу с помощью прилагаемых винтов и добавьте лицевую панель.

14. Включение электрического напольного отопления

Как бы вам ни хотелось включить вашу новую электрическую систему напольного отопления, вы должны дождаться, пока клей для плитки и/или самонивелирующаяся смесь полностью затвердеют, прежде чем включать ее. на. Процесс отверждения может занять от 7 до 14 дней, но обязательно ознакомьтесь с рекомендациями производителя.

Мы рекомендуем выполнить следующий процесс ввода в эксплуатацию:

1. Включить термостат
2. Комплект для датчика пола
3. Установить ограничение этажа на 27 ^o C
4. Убедитесь, что обогрев выключен
5. Оставить на 24 часа

Наконец, повышайте температуру не более чем на 2°C каждые 24 часа, пока не будет достигнута желаемая температура пола.

Вот оно! Вы сделали!

Мы надеемся, что это руководство поможет вам при установке электрического теплого пола. Но если у вас есть какие-либо вопросы и вам нужна дополнительная консультация, наша команда всегда готова помочь. Свяжитесь с нами.

Сделай сам: как установить электрический теплый пол

Электрические теплые полы эффективны, экономичны и относительно просты в установке под плитку, ковры и деревянные полы. Вот как сделать теплый пол своими руками.

Электрический теплый пол можно установить относительно быстро и легко, если вы умеете делать все своими руками, но вам все равно понадобится сертифицированный электрик, чтобы подключить систему отопления к термостату.

Принципы укладки системы электрического теплого пола под плитку, ковры или деревянный пол одинаковы, однако точные этапы установки зависят от выбранного вами пола. Для плитки вам понадобится система Warmup StickyMat, а подогреватель фольги Warmup предназначен для ламинированных полов и ковров.

Однако существуют общие шаги для обеих систем.

5 Что необходимо знать при установке теплых полов…

1. Помните золотое правило: сначала прочтите инструкции.
2. Определите точное количество нагревательного мата, которое вам нужно, измерив площадь пола, на котором вы укладываете систему. Электрические системы подогрева пола нельзя размещать под такими приспособлениями, как ванны, плиты и столешницы, поэтому вам придется вычесть эти места из расчета.
3. Затем подготовьте рабочую поверхность, подмести и вымыть пол. Затем карандашом отметьте расположение светильников на полу.
4. Используйте мультиметр для проверки обоих типов ковриков до, во время и после установки.
5. Уложите нагревательный мат.

Пол с подогревом для кафельных полов

Сначала необходимо уложить нижний слой теплоизоляционных плит с цементным покрытием Warmup между существующим полом и нагревательными матами. Сначала загрунтуйте основание, а затем нанесите обильный слой эластичного клея для плитки с помощью шпателя. Укладывайте изоляционные плиты, как кирпичи, так, чтобы они образовывали стыки в шахматном порядке, и плотно прижимайте их. С помощью канцелярского ножа можно разрезать изоляционные плиты, чтобы они подходили к светильникам. При укладке изоляционных плит поверх деревянного пола вставляйте шурупы на расстоянии 300 мм, чтобы предотвратить смещение. Во влажных помещениях герметизируйте стыки водонепроницаемой лентой. Система матов Warmup имеет самоклеящуюся подложку, которая прикрепляет ее к изоляционным плитам, что делает эту часть процесса очень простой.

Теплый пол для кафельных полов

Фольгированный нагреватель Warmup: Укладывается поверх теплоизоляционной подложки Warmup, тонкого изоляционного слоя из полистирола, который отражает тепло вверх и повышает эффективность системы обогрева пола. В комплект входит алюминиевая лента из фольги, которая наклеивается поперек полос мата, чтобы покрыть любые оголенные провода и соединить полоски мата, чтобы создать непрерывную сетку заземления.

Что можно и чего нельзя делать при укладке матов с подогревом пола

При укладке любого из продуктов Warmup следует помнить четыре момента:

• Делать: Если вы используете более одной упаковки нагревательных матов, убедитесь, что силовой кабель каждого из них подходит к электрическому соединению, прежде чем начинать крепить их к полу.
• Не прокладывайте нагревательные маты под светильники
• Не допускайте пересечения нагревательных проводов.
• Не перерезать провода.

Обе системы используют датчик пола для точного контроля температуры пола. Он размещается на расстоянии не менее 300 мм от обогреваемой зоны и на равном расстоянии между двумя нагревательными проводами. Вы можете выдолбить канал в основании, чтобы датчик находился на одном уровне с нагревательным матом.

Подключить термостат и напольный датчик к системе. Здесь на помощь приходит электрик.

Уложите пол на недавно установленный пол с подогревом, а затем откиньтесь на спинку кресла, расслабьтесь и наслаждайтесь уютным, эффективным домом.

На что обратить внимание

• В случае плитки убедитесь, что клей и затирка подходят для полов с подогревом. Лежать как обычно. Не используйте теплый пол, чтобы ускорить процесс высыхания. Оставьте пол сохнуть как минимум на семь дней, прежде чем включать подогрев пола.

№

• При установке под коврами оставьте зазор 300 мм между системой обогрева фольги Warmup и стеной для установки натяжителя ковра и стержня захвата.

World of Tiles является эксклюзивным дистрибьютором электрических систем подогрева пола и аксессуаров Warmup в Ирландии. Дополнительную информацию о полах с подогревом см. на сайте Warmup.

Сопутствующие товары

Нагревательный мат Warmup 1 м

118,76 €

От

€106,88

Теплый пол с подогревом площадь: 1 м²
Нагревательный мат под плитку

Подробнее

favourite_border

Добавить в список желаний

Сохранить в список желаний
Добавить в список желаний

Нагревательная фольга Warmup 1 м

122,10 €

От

109,89 €

Теплый пол с подогревом Размер: 1 м²
Фольга для дровяного отопления

Подробнее

favourite_border

Добавить в список желаний

Сохранить в список желаний
Добавить в список желаний

Warmup Tempo Cloud White.
