со спальным местом, своими руками, с размерами, чертежи, готовые эскизы типовых планировок, советы, фото.

Угловая кухня – удобный вариант для маленького помещения, а также решение, позволяющее воплотить самые смелые идеи на большой площади.

Как часто мы видим красивые планировки в магазинах, в гостях или же стильных каталогах. И возможно, вы подумали – почему бы мне самому не создать схему угловой кухни своими руками? Это несомненно хорошая идея, особенно, если вы действительно собрались сделать ремонт или поставить новый гарнитур.

Эргономичная стильная и функциональная кухня – мечта любой хозяйки. Добиться этого помогает угловое расположение гарнитура.

Но все-таки на начальном этапе вам стоит определиться, стоит ли вам обратиться к специалистам или же сделать проект угловой кухни своими руками самостоятельно. Как только вы решили для себя, что вам больше подойдет, смело приступайте к задуманному.

Особенности создания проекта угловой кухонной мебели

Прежде чем делать проект, оцените масштаб работ, быть может есть возможность расширить пространство за счет смежной комнаты, кладовки или же снести стену, если она не является несущей. Определите бюджет и дополнительные финансовые затраты. Посмотрите фото схем угловой кухни с размерами.

Составление четкой схемы будущей кухни позволит избежать проблем при ее изготовлении и эксплуатации.

Обратите внимание! Помощь знакомого-проектировщика или дизайнера может вам очень пригодится, если возникнут какие-либо трудности.

Угловая кухня: плюсы и минусы

Плюсы угловой кухни:

• подойдет как для вместительной кухни-студии, так и для кухни небольших размеров;
• за счет максимального использования пространства не возникнет такой проблемы как нехватка места для кухонной утвари, бытовой техники или хранения продуктов;
• компактное расположение мебели существенно сэкономит пространство и позволит дополнительно разметить какую-либо мебель или технику, например, встраиваемою посудомоечную машину или духовой шкаф;
• использованный угол можно оборудовать под мойку, кроме того внутри шкафов появится дополнительное место, а на столешницу поставить предметы быта;
• вид Г-образной гарнитуры является отличным стилистическим решением для любого интерьера.

Угловая кухня – удобный вариант для маленького помещения, а также решение, позволяющее воплотить самые смелые идеи на большой площади.

Недостатки угловой кухни:

• дверцы шкафов могут задевать соседние при открытии и тем самым оставлять дефекты;
• швы и соединения, которые при влажной среде могут со временем подвергнуться плесени и грибку.

Виды планировок

Г-образная кухня

Г-образная угловая кухня – очень распрастраненный вариант благодаря своему удобству и экономии пространства.

Угловая планировка кухни – это наиболее классический и популярный вариант размещения мебели. Гарнитур позволяет выгодно и рационально организовать пространство, объединив собой две перпендикулярных стены в один эстетически сложенный ансамбль.

Такая планировка подойдет для больших семей, которые собираются за большим столом, но не менее удобна будет для одного жителя или немногочисленной семьи.

С полуостровом

Г-образную кухню часто дополняют линией столешниц, формируя еще один угол. Данный вид напоминает букву «П». Его часто используют дизайнеры, так как он существенно экономит пространство и благодаря своей форме смотрится очень креативно.

Интересно смотрится угловая кухня, дополненная в виде буквы “П”. Такое расположение мебели увеличивает зону отдыха или рабочую поверхность.

Гарнитур устанавливается даже в маленьких кухнях и кухнях-студиях, он компактен и вместителен.

С островом

Кухня с островом является элитным вариантом, ведь очень часто можно увидеть ее в фильмах, дорогих планировках или выставочных центрах. Это вариант предпочтителен для средних и больших кухонь, но в маленьких тоже может весьма удачно вписаться при грамотном составлении плана.

Угловая кухня “с островом” – интересное решение как для небольшого, так и для просторного помещения.

Как правило, это кухонный гарнитур и дополнительный остров в виде высокой столешницы. Удобен он тем, что так же может сэкономить пространство, но главное учесть, что расстояние между островом и гарнитуром не должно быть слишком узким для перемещения. Стандартно – 1 метр.

В острове можно разместить мойку и дополнительные шкафы для хранения, а также использовать столешницу для приготовления пищи.

Угловые кухни с барной стойкой

Угловую кухню можно продолжить барной стойкой. Такой вариант смотрится наиболее современно, стильно и подходит для абсолютно разных помещений. Существуют разные планировки и вполне может быть, что ваша кухня имеют необычную форму или маленький размер, которую обеденный стол сделает тесной. Именно для них этот вид станет находкой.

Креативно выглядит черно-белая угловая кухня с барной стойкой.

Угловую барную стойку можно расположить у окна, во-первых, это моментально решит вопрос с нехваткой места, а во-вторых, согласитесь, приятно обедать или пить кофе, наблюдая при этом в окно.

Либо, если у вас кухня-студия, то поставив стойку, вы, тем самым зонируете пространство, разделяя помещение на обеденную зону и зону отдыха. На схеме угловой кухни со спальным местом можно дополнительно изобразить его.

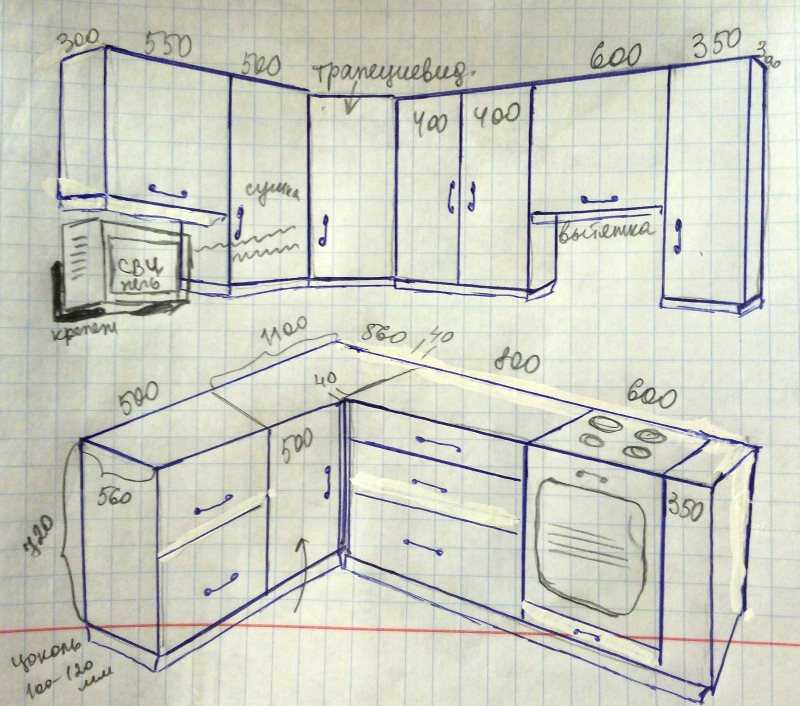

Как правильно создать чертеж угловой кухни?

С чего начать чертеж кухни? При составлении макета важно знать с чего следует начать, а также необходимые правила, которые помогут вам осуществить задуманное как можно более точно.

Правильный чертеж будущей кухни – залог качественно выполненной работы по изготовлению и установке мебели.

Наберите запрос «Как сделать чертежи проекта кухни своими руками?» и вам откроется множество вариантов, однако далеко не в каждом вы найдете действительно качественную информацию. Нужно найти советы специалистов и ознакомиться с основными видами планировок.

Чертеж вы можете составить вручную или воспользоваться специальной 3D программой. Выгодное преимущество в том, что вы можете рассмотреть его с разных сторон, а не только сверху или сбоку.

Для составления грамотного проекта можно воспользоваться специальной компьютерной программой.

В интернете на сегодняшний день их очень много, поэтому выбирайте на свой вкус. Все зависит от ваших навыков, если вы никогда не делали чертеж сами, ничего страшного, достаточно базового понимания что необходимо, аккуратность и точность в измерениях. Делайте там, где удобнее всего. Самое главное, чтобы схема угловой кухни легко вами читалась, вы могли разобраться в ней.

Создание проекта: с чего начать?

Для начала вам необходимо выполнить замеры стен кухни – высоту двух соседних стен и их ширину. Далее, вам нужно отобразить на своем макете проемы, углы или неровности, которые вы заметили. Замерьте и их. После нужно наметить места расположения коммуникаций, электрических розеток, вентиляционных отверстий. Наиболее важным при проектировании будет являться водопровод и подвод труб для вытяжки.

Начать проект правильнее с замеров самой кухни: ее стен, окон, розеток, отверстий вентиляции и выхода коммуникаций.

Важно! Не забудьте указать где-то отдельно или на самом чертеже, схеме угловой кухни все размеры. После того как все вышеперечисленное отмечено, можно приступать непосредственно, к самой кухонной гарнитуре.

Стандартные размеры кухонных шкафов

Сейчас можно заказать кухонный гарнитур на любой вкус, любых размеров, форм и расцветок. Множество фирм готовы предложить вам свой дизайн-проект. Но прежде чем обратиться к продавцам, вам необходимо знать, сколько места займет вся мебель, да и к тому же, определиться с видом угловой кухни.

Составление чертежа будущего гарнитура лучше выполнять, исходя из стандартных размеров шкафчиков для кухни.

Быть может вы хотели кухню с островом или барную стойку, но не знаете, поместятся ли они?

Дополнительная информация! Вы можете воспользоваться советом специалиста для создания схемы угловой кухни, а также посмотреть в интернете готовые схемы планировки кухонного пространства с размерами.

Основываясь на рекомендуемых размерах, можно менять их, подстраивая проектируемые шкафчики под себя.

Средние размеры нижних модулей составляют примерно 80-85 сантиметров, верхние – 70. Глубина находится в диапазоне от 50 до 56 сантиметров, а столешница около 60 сантиметров. Однако сейчас производители делают на заказ столешницы любого размера, но тут уже играют роль ваши пожелания.

Принципы проектирования нестандартных шкафчиков

Особое внимание следует уделить чертежам, если планируется изготовление нестандартной формы мебели.

В вашем проекте необходимо будет наметить ниши, стыки и углы, чтобы спроектировать модули по отдельным характеристикам. Например, если столешница или барная стойка будет располагаться рядом с оконным проемом, то нужно измерить выступающий край подоконника или рамы. Если есть выступ, то глубину фасада стоит уменьшить, а если наоборот углубление, то увеличить.

Обратите внимание! На эскизе угловой кухни у вас уже есть схематично изображенные коммуникационные отверстия, при разработке индивидуального макета вашего гарнитура они будут обязательно учитываться.

Особо креативные проекты могут включать себя необычные формы модулей или других составных частей. Если у вас есть это в планах, то лучше всего составьте дополнительный чертеж для мебели.

Стили интерьера

Изящно и легко смотрится угловая кухня в классическом стиле.

Реклама и интернет пестрят обилием различных примеров стильной мебели, гармоничным сочетанием цветов, форм, фактур и все это объединено в аутентичные композиции – стили интерьера. Выделяют 3 самых крупных категории стилей – классический, современный и этнический.

Никогда нестареющая классика остается актуальна и любима дизайнерами всех стран. В эту категорию входят английский, викторианский, рококо, барокко, античный, ампир и многие другие стили. Классический стиль отличается своими богатыми материалами, высоким качеством, роскошью и вместе с тем, элегантностью. Такие кухни выглядят дорого и представительно.

Современный стиль предоставляет огромный простор для фантазии, он не имеет ограничений, в отличие от классического и доступен для каждого. Данный класс представлен такими стилями, как: арт-деко, фьюжн, лофт, гранж, минимализм, хай-тек, бохо. Каждый из них включает в себя определенный характер и направление, будь то элегантный, сдержанный и лаконичный, или творческий, яркий и креативный.

Красивое дизайнерское решение для кухни в современном исполнении – темный низ и белый верх.

Этнический стиль составляют японский, средиземноморский, скандинавский, итальянский и многие другие.

Выполненная в этническом стиле угловая кухня придаст дому особый семейный уют.

Для того чтобы оценить какой из стилей подойдет вам лучше всего, можно взять одну категорию и выбрать из множества доступных стилей тот, который нашел бы отклик в вашей душе.

Кухня в современном исполнении может смотреться ярко и позитивно, если подобрать необычное цветовое сочетание.

Стоит образно оценить пространство, например, в маленькой кухне стиль фьюжн или бохо будет смотреть очень перегружено, за счет обилия всевозможных деталей. А вот хай-тек, модерн или минимализм, мог бы выгодно подчеркнуть достоинства кухни.

Угловая кухня в современном исполнении – наиболее выбираемый вариант. Такой дизайн отлично впишется в интерьер небольшой квартиры.

Если вы желаете установить барную стойку, для классического стиля она может не подойти, однако, если правильно оформить ее, учитывая материал и облик, то и это вполне реально.

Бытовая техника

Сразу стоит оговориться о том, что установкой бытовой техники должны заниматься квалифицированные специалисты.

Это касается вашей безопасности и полной уверенности в том, что в процессе использования не возникнет каких-либо поломок. Они подскажут, где будет лучше разместить технику, зная расположение коммуникационных отверстий и ваши пожелания.

Невозможно представить современную кухню без бытовой техники. Необходимо заранее подумать о ее удобном расположении.

При выборе бытовой техники нужно учитывать габариты вашего будущего гарнитура, для того чтобы в финале комплект смотрелся аккуратно и стильно. Помимо этого, мастера, устанавливающие кухонный гарнитур будут делать раскрой под ваше оборудование.

К встраиваемой технике относятся холодильник, панель для варки и духовой шкаф, вытяжка, посудомоечная машина. Так же в этот список можно добавить стиральную машину, которую часто можно увидеть на кухнях. К малогабаритной технике относятся блендеры, кофеварочные аппараты, микроволновые печи, и т.д.

Обязательно надо заранее обдумать, какая встраиваемая техника будет использоваться на кухне и добавить ее в дизайн-проект.

Декоративные элементы

Для того чтобы сделать кухню еще более уютной и привлекательной, используем в интерьере различный декор. После выбора основного стиля, подобрать кухонные аксессуары будет проще.

Отправляйтесь прямым ходом в магазин и посмотрите ассортимент. Существует много разных разновидностей декоративных элементов. К ним можно отнести полки, наклейки, декоративную плитку, подсветку.

Украшением для кухни может служить освещение по периметру гарнитура или красивые аксессуары на полочках.

Наклейки и декоративная плитка помогут сгладить неровности или прикрыть дефекты на стенах. На полки можно поставить красивые баночки, посуду, украшения для вашей кухни и таким образом, сэкономить пространство. Подсветка поможет создать объем, приятную атмосферу и конечно же добавить больше света там, где это необходимо.

Дополнительная информация! Декор должен подходить к основному выбранному стилю.

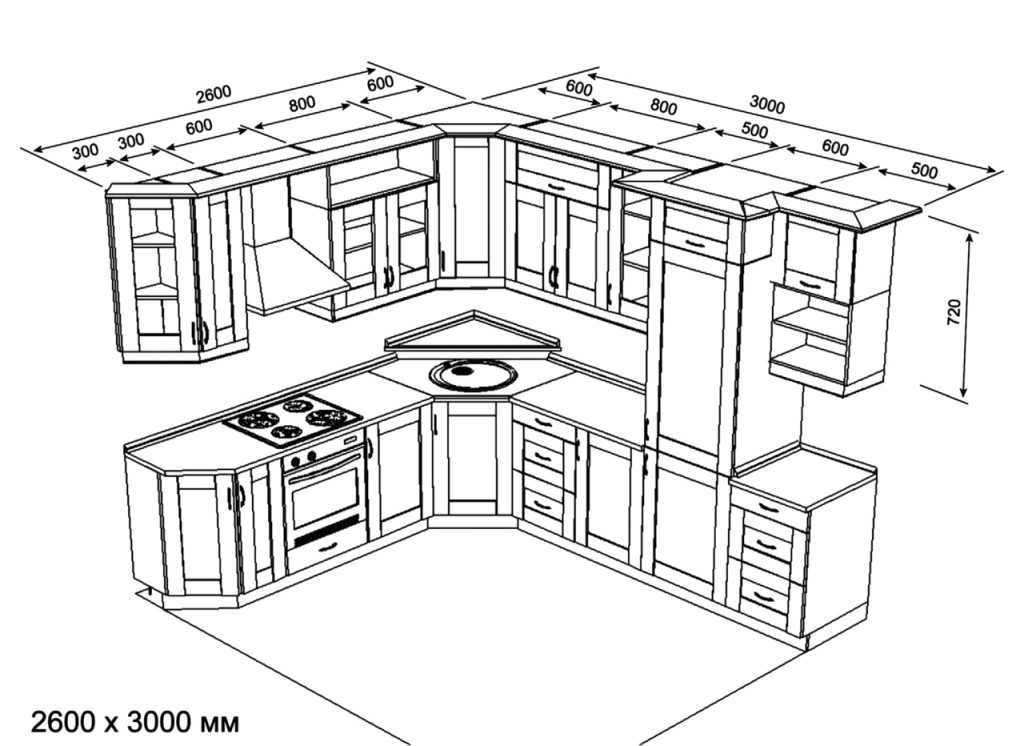

Варианты чертежей угловых гарнитуров

Чертеж угловой кухни следует начинать с создания нижнего углового модуля, затем всех остальных по очередности, включая бытовую технику, и в конце рассчитывают размеры нестандартных элементов мебели, вымеряют размеры шкафов под встраиваемую технику.

Компьютерные программы, для разработки рисунка планировки кухни

Все же вручную создавать полноценный чертеж вашей кухни бывает ненадежно, если к тому же он выполнен довольно схематично, и вы не можете по нему сориентироваться. В таком случае будет целесообразно использовать рабочие программы для создания схемы угловой кухни.

Гораздо проще создать оригинальный дизайн-проект угловой кухни, используя компьютерную программу, например, KitchenDraw.

В интернете их довольно много, но самые лучшие и наиболее популярные из них:

• KitchenDraw;
• 3cad evolution;
• PRO-100;
• Sketchup;
• pCon. planner.

Также на сайте IKEA или в самом магазине существует онлайн проектировщик дизайн-макетов. Думаю, многие его видели и даже пробовали создать свою планировку.

Конструктор кухонных гарнитуров ио Икеа – доступный способ самому спроектировать будущую кухню.

Все эти программы можно использовать для проектирования кухонной гарнитуры, изменяя параметры под свой вкус. Вы можете, учитывая особенности помещения, разместить необходимую технику, подобрать лучший размер, цвет и форму. В отличие от эскиза на бумаге цветной 3D проект будет нагляднее.

Полезные советы и рекомендации

Внимательно подойдя к составлению проекта гарнитура, не сложно получить кухню своей мечты даже на небольшой площади.

• При создании схемы угловой кухни оценивайте собственные силы и возможности.
• Отнеситесь внимательно к замеру стен, отверстий и других составляющих вашего помещения. При создании макета учитывайте все особенности;
• Не пренебрегайте помощью и советом специалистов, особенно по установке бытовой техники;
• Грамотно рассчитывайте бюджет, сделайте полный расчет всех затрат;
• При создании схемы угловой кухни, приложите к нему готовые эскизы типовых планировок;
• Пользуйтесь программами для разработки макета;
• При выборе техники и мебели, советуйтесь с другими людьми и сравнивайте несколько фирм. У всех разные ценовые категории, качество и стиль продукции. Уделяйте внимание долговечности и износостойкости.

Кухня – это то место, где вы каждый день обедаете, готовите еду и собираетесь все вместе. Поэтому она должна совмещать в себе удобство, стиль и уют.

Ознакомьтесь с основными правилами и придерживайтесь их, тогда установка пройдет без каких-либо проблем. Обязательно посмотрите советы, фото, эскизы проектировщиков. Особенно важно сделать кухонный гарнитур не только красивым, но и функциональным.

Видео: интересные решения для проекта угловой кухни

50 оригинальных идей для угловой кухни

Угловая кухня своими руками, чертежи и схемы для расчета

Угловая композиция кухонного гарнитура по праву считается самой эргономичной и функциональной. Даже на малогабаритном пространстве при грамотном подходе удается задействовать каждый свободный уголок с пользой. Угловая кухня своими руками может быть сделана довольно легко. Предлагаем начать с проектирования и расчета модулей по приведенным стандартным чертежам и схемам.

Содержание

1. Как сделать угловую кухню своими руками, с чего начать?
2. Как лучше сделать кухонный стол-тумбу под подоконник
3. Как сделать угловой стол-мойку на кухне-хрущевке
4. Как сделать угловой стол-тумбу на кухне своими руками
5. Угловая кухня своими руками: другие нюансы
6. Навесные шкафы на угловой кухне своими руками

Как сделать угловую кухню своими руками, с чего начать?

Фактически угловая кухня отличается от прямой наличием «крыла», пристыкованного под прямым углом. Поэтому рекомендуем ознакомиться со статьей про прямую кухню, со всеми приведенными схемами, чертежами и расчетами.

Любое изготовление мебели своими руками начинается с замеров, эскиза и дизайн-проекта. В проектировании угловой кухни есть масса нюансов. Большая часть которых основана на особенностях конструкции угловых модулей. Сделать их меньше или больше, изменить типовую конструкцию не всегда возможно.

Рассмотрим процесс проектирования и расчета угловой кухни на конкретном примере, с чертежами и схемами.

Пусть дана стандартная кухня-хрущевка, с размерами 1600мм по одной стене и 2290мм по другой стене. Холодильник в общий ряд ставить не будем, только газовую плиту шириной 500мм.

• Немного уменьшим короткое «крыло» гарнитура до 1460мм, а также сузим столешницу до 420мм, чтобы сохранить свободное пространство для комфорта хозяйки и поставить полноценный обеденный стол.
• Заметим, что длина кухни 2290 именно по стене. Но есть выступающий подоконник с радиатором отопления, которые не позволят открыться нижнему шкафу. Поэтому столешницу можно продлить до 2290, а вот ряд нижних кухонных столов-тумб будет меньше на 70мм (2220мм от угла).

Угловая кухня своими руками с габаритами 1600х2290 на чертеже будет выглядеть следующим образом.

Фактически все отличия проектирования и расчета угловой кухни своими руками от прямого гарнитура в наличии торцевых и угловых модулей. На них и остановимся подробней.

Как лучше сделать кухонный стол-тумбу под подоконник

Как правило, в типовых планировках квартир, уровень подоконника проходит ниже, чем уровень рабочей поверхности кухонного гарнитура. «Перепад» составляет порядка 100мм, то есть 850мм против 730-750мм. Учтите этот нюанс, если задумывали делать кухонный гарнитур с переходом на подоконник с цельной столешницей. Для воплощения этой идеи придется на стадии ремонта менять окно – устанавливать его выше и приподнимать уровень подоконника.

Угол подоконника на кухнях-хрущевках выступает примерно на 70-120мм. Если в угол задвигается холодильник, то для открывания дверцы достаточно срезать угол подоконника. Также можно поступить и при проектировании кухонного стола-тумбы на этом месте. Однако чаще всего делают его уже, поскольку помимо подоконника «мешают» и трубы отопления. А щель между шкафчиком и стеной закрывают планкой.

В остальном конструкция кухонного стола-тумбы под подоконником абсолютно аналогична другим модулям.

Как сделать угловой стол-мойку на кухне-хрущевке

Есть три вида угловых столов-тумб, в которые обычно встраивают мойку: прямой модуль, Г-образный и трапециевидный. При существующем дефиците свободного места на кухне-хрущевке оптимален вариант «прямого» углового стола-мойки. Он занимает меньше места и при этом вполне функционален.

Отличительная особенность – глухая стенка (фальш-панель) со стороны примыкания левого «крыла» нижнего ряда гарнитура. К фальш-панели крепится фасад на специальные петли 180гр (они так и называются – петли для фальш-панелей).

Ширина фальш-панели прямого углового стола-мойки определяется глубиной примыкающих к нему модулей. Важно сделать так, чтобы перпендикулярно расположенные дверцы не мешали открыванию друг друга.

Достаточно сделать ширину фальш-панели больше глубины примыкающих модулей на 20-30мм, а также сделать «проставыш» между фальш-панелью и боковиной приставного модуля такой же ширины.

Тогда проблем с блокированием перпендикулярных дверей не будет. Учтите, если планируется устанавливать на фасады объемные ручки, шире чем спроектированный отступ, то выдвижной ящик на приставном модуле может блокироваться, не выдвигаться полностью из-за этого.

В остальном нюансы в конструкции углового стола-мойки прямого вида определяются формой подвода системы водоснабжения. Во внутренней боковине и иногда донышке стола-мойки придется сделать выпилы под трубы нужных размеров. Заднюю стенку ДВП в стол-мойку не ставят.

Как сделать угловой стол-тумбу на кухне своими руками

В качестве «проставыша» между угловой мойкой и приставным модулем используют две узкие планки, поставленные торцом. Как правило, его ширина (32мм) совпадает со свесом по переднему краю столешницы. И фактически общая длина приставных модулей в нашем варианте будет равна (1460-600)=860мм.

Но это размер по столешнице! Для симметрии свес по переднему краю должен продолжаться и вдоль всего скругления. То есть длина самих коробов будет меньше примерно на 30мм.

Пусть узкие полки будут шириной 200мм. Тогда приставной модуль по ширине равен 630мм. При ширине столешнице в 420мм, глубина модулей обычно берется (-50мм), то есть 370мм.

Угловая кухня своими руками: другие нюансы

При проектировании нижнего ряда угловой кухни обычно вызывает затруднение определение чистовых габаритов столов-тумб со стороны угловой мойки. Это связано с тем, что кухонные столы-тумбы без столешницы не устанавливаются вплотную от стены к стене, необходимо запланировать свесы. Достаточно 10-20мм с каждой стороны.

Зная глубину примыкающей столешницы (420мм), делаем корпуса примыкающих модулей уже с учетом переднего и заднего свеса (420-30-20=370мм). Теперь, учитывая другие нюансы и отступы, можно посчитать и габариты самих модулей, и размер фасадов.

Навесные шкафы на угловой кухне своими руками

Интерес вызывает только конструкция углового кухонного шкафа. Все остальные проектируются и рассчитываются абсолютно так же, как на прямой кухне.

Рассмотрим чертеж углового навесного шкафа.

Принятые стандартные размеры для углового навесного шкафа – 550х550, 580х580, 600х600. При этом ширина боковин варьируется 300-330мм. Ширина фасада высчитывается по известному правилу: квадрат гипотенузы равен сумме квадратов катетов. Где гипотенуза – это ширина фасада, а катеты – разность габаритов навесного шкафа и ширины боковин. В нашем случае катет – это (550-330)=230.

Размер крыши и донышка углового навесного шкафа равен (550-16)=534мм.

В глубине угла навесного шкафа требуется дополнительный упор. Иногда его собирают «уголком» из двух планок, иногда располагают одну планку по диагонали. Можно поставить одну, шириной 100-150мм вдоль одной из сторон. Тогда размер внутренней полки уменьшится с одной стороны на толщину планки и будет равен 534х518мм.

Остальные навесные шкафы угловой кухни вплотную «пристраиваются» к угловому модулю. Глубина по боковинам, высота должна совпадать.

Исключение – навесной кухонный шкаф над плитой. Согласно нормам пожарной безопасности (особенно это актуально для газовых плит), он должен навешиваться на расстоянии 750-800мм над уровнем рабочей поверхности. А остальные навесные шкафы устанавливаются с учетом ширины фартука порядка 550-600мм.

Угловая плита для кухни | Как спланировать планировку

Создайте красивую планировку кухни с угловой печью для вашего следующего проекта реконструкции кухни! Узнайте математику, стоящую за этим, и какие приборы лучше всего подходят для вашего проекта с угловой плитой .

Подходит ли угловая плита для планировки кухонного шкафа?

Решение о добавлении угловой плиты в дизайн кухни зависит от множества факторов. В некоторых случаях это делается для того, чтобы добавить интереса к длинной прямой линии, в других — для экономии места и повышения функциональности всего дизайна. Это также может решить потребность в более крупной плите, которая хорошо вписывается в соседние стены кухни. Вот несколько вопросов, которые следует задать себе при планировании дизайна;

1. Нужен ли нам фокус в данном углу?
2. Можем ли мы улучшить планировку в целом, разместив печь в углу?
3. Позволяет ли предпочтение вентиляции установить угловую печь?
4. Нужно ли нам дополнительное место на столешнице?

Правильный выбор бытовой техники

Вообще говоря, почти любая плита, варочная панель или кухонная плита подходят для кухни с угловой плитой модели , за некоторыми исключениями. Сложная часть связана с добавлением настроек вентиляции, потому что соседний верхний шкаф находится на 9-м этаже.ось 0 градусов, а угловая печь расположена на оси 45 градусов (см. пример плана ниже). Это означает, что мы должны уделять особое внимание стене, расположенной за печью/вентиляционной установкой, и глубине приборов, все это должно быть синхронизировано для правильной конфигурации. Для этого применения лучше всего использовать печь без задней панели, известную как выдвижная печь, или модель с островной отделкой, которая представляет собой низкопрофильную заднюю панель.

Расчет угловой плиты для кухни

Чтобы определить расположение соседних шкафов, вам необходимо знать ширину техники и глубину нижнего и верхнего шкафов. Нам также нужно будет учесть желаемые выступы столешницы и наполнители на базовых шкафах.

1. Мы начнем с желаемой ширины печи 36 дюймов плюс общий выступ столешницы (39 дюймов) и умножим на 0,7071, что равно 27,5769, мы можем округлить до 27,6 дюймов.
2. Далее нам нужно добавить к этой цифре глубину нашего базового шкафа: 27,6 дюйма + 24 дюйма = 51,6 дюйма.
3. Теперь мы можем нанести расстояние от угла комнаты до каждого из соседних базовых шкафов.
4. Стену за угловой печью можно поставить после того, как таким же методом продумали верхние шкафы. Особое внимание следует уделить использованию микроволновой печи, так как в большинстве случаев она будет другой глубины, чем верхние шкафы.
5. При установке этих приборов вы заметите, что плиту необходимо отодвинуть от лицевой стороны соседних шкафов, чтобы дверцы/ящики могли свободно работать. Обычно мы отодвигаем плиту назад примерно на 4–6 дюймов и оставьте около 2 дюймов за печью до стены.

Добавление углубленной ниши к вашей кухне с угловой плитой

В качестве дополнительного бонуса угловая кухня с плитой позволяет расположить углубленную нишу глубиной 6–8 дюймов сразу под вентиляционной установкой. Это возможно потому, что стена за приборами представляет собой фальшстену с пустотой за ней. Этот вариант обычно невозможен, когда печь размещается на стене в стандартной конфигурации, поскольку она обычно находится на внешней стене.

Давайте рассмотрим образец плана.

Вот наша готовая конструкция с 36-дюймовой печью. Как вы можете видеть на планах, за стенкой печи есть пустота, которая является идеальным местом для прокладки воздуховодов, электрических требований и сантехнических работ. Примечание. Если стены не имеют квадратной формы и/или не отвесны, это еще больше усложнит расчеты.

Нужна помощь с планами дизайна кухни?

Позвоните нам по телефону 973-636-0100, мы будем рады помочь!

36-дюймовый угловой кухонный шкаф Easy Reach — базовая модель

| сохранить этот план

Сложность

Средняя

|

Как собрать легкодоступный угловой нижний шкаф для кухонных шкафов. Этот план прост и экономичен в строительстве. Бесплатные пошаговые планы, включая список вырезок, список покупок, подробные схемы и инструкции.

Со всеми планами кухни — и почти со всеми моими планами по этому вопросу — я предпочитаю, чтобы основные доски коробки были разорваны до доски стандартного размера, и исходить из этого. Будь то 1×12, 1×16 или 1×24 — да, это не совсем размер доски — используя в планах доски стандартной ширины, вы можете:

• Максимальное использование материалов. В вашей куче металлолома нет странных обрезков со срезами циркулярной пилы и, возможно, с прямыми краями. Вместо этого у вас остаются доски стандартной ширины, из которых вы можете построить больше шкафов или мебели. Бонус: стандартная практика — распилить фанеру на 12, 16 или 24 ширины для наименьшего количества отходов.
• Упрощение резки . Любой, кто когда-либо вырезал из фанеры прямоугольники произвольного размера, знает, что это легче сказать, чем сделать. Если вы не можете полностью прорезать циркулярной пилой или настольной пилой, вы должны вырезать за пределы разреза или закончить разрез с помощью электролобзика или ручной пилы. А потом вы работаете с куском фанеры с вырезанным из него куском. Разрезав по ширине для начала, все, что вам нужно сделать при сборке, это сделать прямые поперечные разрезы.
• Улучшенная резка . Делая надрезы по всей длине и поперечные надрезы, вы всегда делаете длинные прямые разрезы, которые, как правило, более точны, чем следование по меловой линии. А хороший крой очень важен при изготовлении квадратных шкафов, особенно когда они все выстраиваются в ряд!
• Легче в обращении/транспортировке.  Ну, признаю. Поднять лист фанеры толщиной 3/4 дюйма тяжело. И попытаться поместить его в мою машину невозможно. Если хороший парень или девушка в хозяйственном магазине сначала разрежет его на 16-дюймовую ширину, все станет проще.

Итак, этот угловой шкаф не дает мне спать по ночам, уговаривая меня создать дизайн из 1×24, как мы их называем (на самом деле они имеют толщину 3/4 дюйма и ширину 22 3/4 дюйма). Конечно, если вырезать формы размером 3 фута на 3 фута для дна и полок, а затем еще для боковых и задних стенок, получится очень прочный шкаф. Но это потребует тонны фанеры и создаст немало проблем. Это абсолютно отличный способ, если у вас есть инструменты и бюджет, и вскоре я опубликую более сложные планы угловых шкафов.

Но я хотел выложить сначала более экономичный вариант, который можно сделать всего из одного листа 3/4″ фанеры или МДФ или — это больно писать — ДСП (плюс ваш каркас 1х2 и спинка 1/4″ и двери и база 2х4). Что-то простое в сборке, в котором используются те же доски шириной 22 3/4 дюйма, которые мы используем для всех базовых планов кухонных шкафов.

Как и все планы кухонных шкафов, я загружаю их в Google 3D Warehouse, чтобы вы могли загрузить модели и дизайн Ваша собственная кухня. Боже мой, я люблю эту программу!

Теперь о планах. Предоставлено: Текстура древесины для этих чертежей показана с использованием березовой фанеры PureBond, не содержащей формальдегида.

Удачи в строительстве! У нас есть еще множество планов, которые можно добавить в коллекцию, если есть что-то, для чего вы хотели бы увидеть план, обязательно звоните!

Размеры

Угловой шкаф разработан для стандартного угла 36 x 36 дюймов с высотой 34 1/2 дюйма и работает с существующими планами шкафа с полным наложением/лицевой рамой.

Подготовка

Список покупок

1 — лист 3/4″ фанеры, разорванный на 22 3/4″ ширины, 8 футов в длину (в этом плане мы будем называть эти листы 1×24) PS — Сохраните лом в центре! 1 — 1×2 @ 8 футов длиной 1 — 1×4 @ 8 футов длиной (для опор) 2 — 2×4 @ 8 футов длиной 1 — лист 1/4″ фанеры

Обычные материалы

1 1/4-дюймовые гвозди для отделки

1 Шурупы с карманом 1/4″

Клей для дерева Elmer’s

Наполнитель для дерева Elmer’s

Наждачная бумага зернистостью 120

Список вырезов

Коробка 3 — 1×24 @ 31″ 1 — 1×24 @ 33 3/4″ (сделать еще одну для полок) 1 — 1×24 @ 11 3/4″ 2 — 1×4 (или обрезки фанеры) @ 33 3/4 » 2 — 1×4 (или обрезки фанеры) @ 11 3/4″ 2 — 1/4″ фанера @ 35 1/4″ x 34 1/2″ Лицевая рама 2 — 1×2 @ 31″ 2 — 1×2 @ 10 1/2 » 2 — 1×2 @ 11 1/4″ Основание 2 — 2×4 @ 35 1/4″ 4 — 2×4 @ 17 1/2″ 2 — 2×4 @ 14 3/4″ Двери 2 — 3/4″ толщиной x 10 3/ 4″ х 30 1/4″

Общие инструкции

Пожалуйста, прочитайте весь план и все комментарии, прежде чем приступить к этому проекту. Также рекомендуется ознакомиться с разделом «Начало работы». Примите все необходимые меры предосторожности, чтобы построить безопасно и разумно. Работайте на чистой ровной поверхности без дефектов и мусора. Всегда используйте прямые доски. Проверяйте квадрат после каждого шага. Всегда предварительно сверлите отверстия перед креплением шурупами. Используйте клей с финишными гвоздями для более прочной фиксации. Сотрите излишки клея с голой древесины для окрашенных изделий, так как высохший клей не впитает пятно. Будьте в безопасности, получайте удовольствие и обращайтесь за помощью, если вам это нужно. Удачи!

Инструкции

Шаг 1

Главное помнить в этом плане, что сначала нужно просверлить все карманные отверстия. И если вы прикрепляете лицевые рамки с карманными отверстиями, просверлите их перед сборкой. Один из наших очень умных читателей предложил просверлить карманные отверстия для крепления лицевой рамки снаружи, потому что они все равно будут закрыты, а внутренняя часть будет полностью закончена. Качественный товар!

Прикрепите дно к бокам с помощью клея и винтов с потайными отверстиями 1 1/4″.

Шаг 2

После того, как вы построили основную коробку, пришло время добавить несколько опор. Это могут быть полосы 1×4 или обрезки фанеры, оставшиеся от распиливания на полосы 1×24.

Шаг 3

Теперь пришло время добавить дно для прилегающей стороны. Для крепления вам понадобятся винты с отверстиями для потайных отверстий 1 1/4 дюйма и отверстия для потайных отверстий 3/4 дюйма.

Убедитесь, что предварительно просверлены карманные отверстия для крепления лицевой рамки и борта.

Этот шов будет полностью поддерживаться основанием на последующих этапах.

Шаг 4

Теперь прикрепите боковину.

Шаг 5

Шаг 6

Сначала соберите лицевую раму, а затем прикрепите ее. Помните, что боковые стороны выступают на 1/4 дюйма, чтобы при установке шкафов у вас было пространство для маневра.

Шаг 7

Также изготовьте основания отдельно, просверлив отверстия для крепления к нижней части шкафа. Прикрепите на место.

Шаг 8

Задние части обклейте фанерой, прикрепив клеем и финишными гвоздями 1 1/4 дюйма и 3/4 дюйма, когда вы прибиваете гвозди к доскам толщиной 3/4 дюйма.

Шаг 9

Есть разные способы сделать полки, но лично мне понравился этот способ. Может быть, потому что у нас всегда есть 50-фунтовый мешок риса, которому нужно найти дом? Я рекомендую крепить полку винтами, а не шпильками, только из-за ее размера.

Я видел шкафы ИКЕА, в которых прямые полки расположены в шахматном порядке, так что они перекрываются только в углах, и подумал, что это тоже аккуратное и простое решение. Дает вам какое-то высокое, небольшое хранилище.

Шаг 10

Когда вы собираетесь устанавливать шкафы на кухне, я рекомендую прикрепить задние стенки к стенам для поддержки более тяжелых столешниц.

Шаг 11

Размеры этих дверей подходят для шкафов с лицевой рамой, полностью накладной. Размер зазора между шкафами рассчитан для петель с узким профилем, 3/4″ x 3″ — см. следующую схему

Шаг 12

Существуют и другие типы петель, это самая простая установка. Если вы выберете другой тип петли, вам может потребоваться отрегулировать ширину двери для наилучшего соответствия. Я рекомендую взять любой лом 3/4-дюймовой фанеры — если он у вас есть! — вырезать дверные плиты и подгонять до тех пор, пока вы не будете довольны, прежде чем делать двери.0005

Шаг 13

А это просто для того, чтобы показать, как шкафы сочетаются с другими моделями. Зазоры между дверцами и ящиками везде составляют 1/2 дюйма.

Инструкции по отделке

Инструкции по подготовке

Заполните все отверстия шпаклевкой для дерева и дайте высохнуть. При необходимости нанесите дополнительные слои шпатлевки. Когда шпатлевка полностью высохнет, Отшлифуйте изделие в направлении волокон древесины наждачной бумагой с зернистостью 120. Отшлифуйте изделие вакуумным способом, чтобы удалить остатки шлифовки. Также удалите все остатки шлифования с рабочих поверхностей.
