Схема углового шкафа купе с размерами – фото

О главном:

Разработка проекта: общие требования
Месторасположение
Форма в сечении
Ограничение в размерах
Выбор оптимальной схемы

Угловой шкаф – удобный и достаточно простой в исполнении мебельный элемент. Популярность его обусловлена возможностью использовать обычно пустующие углы помещения. При этом наполнение модуля может быть самым разнообразным, а установить его можно практически в любой комнате и даже в коридоре.

Выбираем схему шкафа

Разработка проекта: общие требования

Как и для всякой другой конструкции на первом этапе производится выбор модели и способа установки. Схема на этой стадии может показаться лишней, но на самом деле даже самый простой чертеж позволяет наглядно убедиться в достоинствах и недостатках каждого варианта шкафа купе.

Шкаф купе

Месторасположение

Принципиально любой угол в помещении подойдет для размещения углового шкафа купе. Но на самом деле на расположение конструкции влияет множество других факторов.

Ровные поверхности – стена и пол должны быть обязательно ровными. Это требование одинаково актуально и для встраиваемых угловых моделей, и для корпусных. Причина: раздвижная система, которая при несоблюдении вертикали и горизонтали не будет нормально функционировать.

Наличие розеток, распределительных коробок, трубной разводки – установка возможна, но крайне затруднена.
Назначение – в прихожей, где шкаф купе предназначен для размещения верхней одежды, его расположение определяется входной дверью, наилучший вариант – между дверями и стеной. Если размеры простенка не позволяют, тогда используется другой угол. В гостиной и спальне угловой модуль часто применяется для изменения пропорций комнаты, и в этом случае его местоположение нужно подбирать в соответствии с дизайнерскими замыслами.

Форма в сечении

Треугольник – является оптимальным решением в том случае, если будет занимать большую площадь. По сути, он образует собой гардеробную, где есть место не только для хранения одежды, но и для переодевания.
Трапециевидная – может иметь как симметричную, так и асимметричную форму, позволяя максимально полезно использовать площадь. Недостаток – угловой модуль является самостоятельным элементом и состыковать его с другими шкафами для того, чтобы образовать единый ансамбль, невозможно.

Пятиугольник – с тремя прямыми углами. Может комбинироваться с другими предметами меблировки или быть отдельно стоящим элементом. По сравнению с треугольным, данный вариант занимает меньше места при практически такой же полезной площади. На схеме хорошо видна эта особенность: обрезая прямыми отрезками острые концы треугольника, получают пятиугольник, в котором наполнение может быть точно таким же, но с обычной глубиной полок. На фото – угловой шкаф-купе.
Г-образная – если подразумевается использование раздвижной системы, то такой вариант получают только путем стыковки двух обычных прямоугольных отсеков. Фасад одного из них частично перекрывается перпендикулярно стоящим элементом, а частично – створкой. Это несколько затрудняет доступ в наполовину закрытый шкаф купе.

Ограничение в размерах

В первую очередь ограничение обуславливается применением раздвижной системы. Для ее нормальной эксплуатации необходимо соблюдение определенных норм.

Соотношение высоты и ширины створки составляет примерно 1:4. Соответственно, при высоте шкафа купе в 2400 мм, минимальная ширина створки должна составлять не менее 600 мм. При меньшей ширине полотно теряет устойчивость.
Ширину фасада углового шкафа составляет суммарная величина двух створок, то есть, при указанной высоте не менее 1200 мм. Уменьшить ширину фасада можно, только уменьшив и высоту.

Максимальная ширина створки достигает 1000–1200 мм. Это не самое удачное решение, так как даже изготовленная из ДСП, дверь будет тяжелой и неудобной.
Размер боковых стенок определяется глубиной полок и способом использования – в качестве самостоятельного элемента или в составе ансамбля. В последнем случае ширина боковин совпадает с параметрами других отсеков, в первом – с глубиной полок.

Выбор оптимальной схемы

Чертеж на бумаге – наглядный и простой способ подобрать максимально выгодный вариант.

На схеме указываются размеры помещения.

От вершины выбранного угла откладывается предполагаемые размеры стен шкафа купе, примыкающие к стенам помещения.
Если речь идет о треугольном модуле, то вершины отрезков соединяются, полученная гипотенуза измеряется. Очевидно, что величина ее должна быть больше предполагаемой ширины фасада.
Если планируется пятистенок, то от концов отрезка откладываются перпендикуляры с длиной, равные предполагаемой ширине боковин. Затем их концы соединяется и измеряется ширина фасада. Если величина ее меньше минимальной ширины двух створок, то либо следует увеличить общие параметры модуля, либо отказаться от использования раздвижной системы. На фото демонстрируется чертеж.
На схеме указывается так же и наполнение, так как в большинстве случаев оно требует монтажа дополнительных перегородок.

Подробное поэтапное руководство, как собрать угловой шкаф

В статье я подробно опишу особенности установки углового шкафа, расскажу как его собрать. Рассмотрю дизайн и его конструкцию. Перечислю правила пошаговой сборки. Отдельно остановлюсь на каждом этапе работ, от сверки имеющихся деталей с чертежами до установки двери.

Особенности сборки угловых шкафов

Разница между собиранием обычного и углового шкафа купе существует. Она заключается в том, что во втором случае добавлены дополнительные детали в виде боковых и задних стенок. Собирать их нужно строго по прилагаемой инструкции, проекту от производителя.

Собирайте мебель непосредственно в месте установки

Хотя сама последовательность работ от классического варианта ничем не отличается: шипы вставляются в отверстия, а потом соединяются конфирматами. Мастер замеряет уровень пола, чтобы выявить кривизну. Поскольку поверхность не исправить на данном этапе работ, ситуацию можно изменить путем подгонки шкафа.

Важно добиться, чтобы изделие стояло ровно, иначе оно может прийти в негодность через некоторое время.

Самостоятельный монтаж мебели помогает существенно сэкономить денежные средства. Хорошо, если человек владеет хотя бы простыми навыками в этой области.

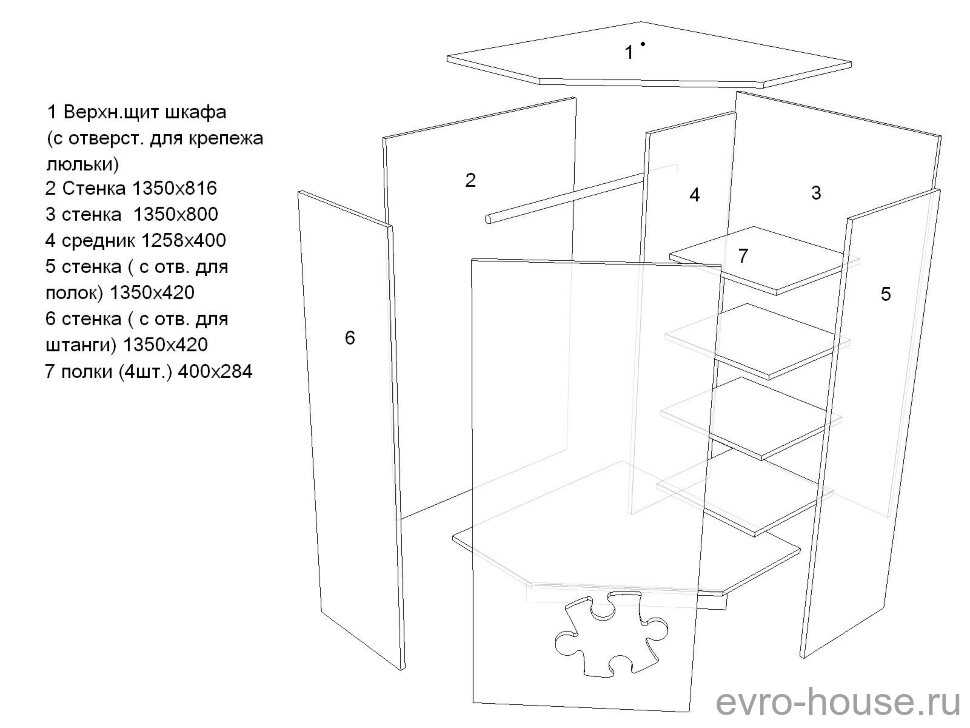

Схема сборки углового шкафа

Дизайн шкафа и его конструкция

Угловой шкаф может быть как встроенным, так и отдельно стоящим. Последний называют корпусным. По своей форме они имеют разделение на:

треугольные;
трапециеподобные;
г-образные;
пятистенные;
округлые.

Сборка шкафа-купе – задача несложная

Есть разница в сборке той или иной модели углового шкафа. Но по большей мере это касается корпусного или встраиваемого варианта исполнения изделия. Для последней модели крепление внутреннего наполнения происходит к поверхности стен посредством металлических панелей. Здесь очень важно правильно выполнить разметку на стенах и полу. А в целом последовательность работ одинакова.

Разница также может заключаться в количестве стенок и их конфигурации. Поэтому очень важно спрашивать у производителя или в магазине, где вы покупаете мебель, инструкцию. Это существенно упростит задачу и позволит собрать качественный угловой шкаф.

Работы лучше производить вдвоем. Здесь может потребоваться помощь в поддержке отдельных частей конструкции.

Правила сборки

Ввиду разнообразия угловых моделей шкафа стоит отдельное внимание уделять последовательности работ и выполнению рекомендаций инструкции. Мы рассмотрим общее руководство. Итак:

Пронумерованность деталей конструкции. В инструкции обязательно есть принципиальная схема расположения всех деталей изделия. Нужно сравнить их по количеству и размерам. Пронумеровать, чтобы легче в дальнейшем их находить. Стандартная модель в обязательном порядке имеет правую и левую боковушки, задний оргалит, панель, полки и днище. Особое внимание стоит уделить дополнительным комплектующим в виде штанг, выдвижных ящиков и прочего наполнения. Если чего-то не хватает, нужно сразу обратиться в магазин, где вы покупали шкаф.
Установка фурнитуры на углы, дно и верх. Качеству фурнитуры уделяется особое внимание, поскольку от этого будет зависеть надежность конструкции и ее долговечность. Экономить на материале нельзя, иначе мебель может распасться, “как карточный домик”. Плюс это безопасность жильцов дома. Ведь конструкция габаритная, и ее падение может вызвать травмы окружающих.
Подготовка боковых панелей. Крепление боковушек к днищу происходит с помощью конфирматов. Это специализированные крепежи для стяжки деревянных деталей. На этом этапе аккуратно просверливаются пазы под шканты.
Внутренние и вертикальные панели встраиваемой модели монтируются к поверхности стены. Для корпусного изделия – к соответствующим боковым частям конструкции.
Монтаж корпуса. В первую очередь надо собирать крупные детали. И только потом приступать к меньшим. Сразу соединяются цоколь и днище, потом боковушки и в последнюю очередь крыша. Потом приступают к установке полок, обеспечивающих дополнительное удержание каркаса.
Навеска дверей. По окончанию работ дверь рекомендуется отрегулировать. Если система раздвижная, это делается в области направляющих.

Монтаж дверной конструкции производится исключительно после сборки корпуса и установки в вертикальное положение

Собрать мебель – привычная работа для мастеров. Они ее выполняют быстро и качественно. Но вот если появилось желание это сделать самостоятельно, стоит приготовиться к большим трудовым и временным затратам.

Угловой шкаф отличается разнообразием внутреннего наполнения. Но обычно он имеет много полок разного размера и конфигурации. Поэтому от того, насколько правильно вы пронумеруете детали, будет зависеть скорость выполнения работ.

Важно при покупке конструкции взять инструкцию по ее сборке. Поскольку именно от этого будет зависеть результат.

Вот несколько вариантов инструкций по сборке:
