как собрать и правильно подключить

Монтаж трековых светильников не требует применения специального оборудования. Достаточно стандартных инструментов. С работой справится человек, имеющий минимальные знания в области электрики и строительства. Способ установки шинопровода на стену или потолок зависит от его конструкции.

Аксессуары для трековых систем

Перед установкой конструкции рассчитывают требуемое количество шинопроводов и аксессуаров. Благодаря этому удается исключить недостаток деталей во время работы. Для монтажа трековой системы применяют следующие аксессуары:

•
  Заглушки. Устанавливаются на открытый торец шинопровода. Позволяют закрыть токоведущие части.

•
  Коннекторы. Это соединительные элементы. Бывают прямыми, угловыми, гибкими и т.д. применяются для соединения в единую систему 2 или более элементов.

•
  Клеммные колодки. Потребуются для соединения шины с электропроводкой. Клеммные колодки оснащают разъемами для подключения провода.

•
  Кронштейны и подвесы. Используются при монтаже на плиту перекрытия. Аксессуары такого типа дают возможность разместить систему на нужном расстоянии от чернового потолка.

Аксессуары выбирают с учетом схемы подключения трековых светильников. Так удается подобрать комплектующие, соответствующие условиям эксплуатации.

Типы шинопроводов

Шинопроводы трековых светильников делятся по конструкции и способу монтажа. Благодаря этому удается подобрать изделия под определенные требования. По способу монтажа различают три вида деталей:

1.
   Подвесные. Устанавливаются на тросовых подвесах. Такие конструкции можно разместить на требуемом расстоянии от плиты перекрытия.

2.
   Накладные. Устанавливаются на потолок или стену.

3.
   Встраиваемые. Применяются при сборке подвесных потолков из гипсокартона. Они устанавливаются в проем между металлическими профилями.

По конструкции различают шинопроводы открытого и закрытого типа. Последние представляют собой профиль П-образного сечения. Внутри расположены 2, 3 или 4 токоведущие шины. Закрытые элементы подключаются к сети 220 вольт или к понижающему трансформатору.

Открытые детали представляют собой монорельс с шинами, расположенными на внешней поверхности. Они оснащаются магнитами для удерживания светильников. Открытые элементы подключают к низковольтной электрической сети.

Варианты соединения трековых реек

Выбор размеров трековых реек и наличие дополнительных комплектующих позволяет разместить их на потолке в виде различных фигур. Открытые магнитные шинопроводы подключаются к понижающему трансформатору. Это источник постоянного тока. В связи с этим рейки имеют только 2 токопроводящие шины.

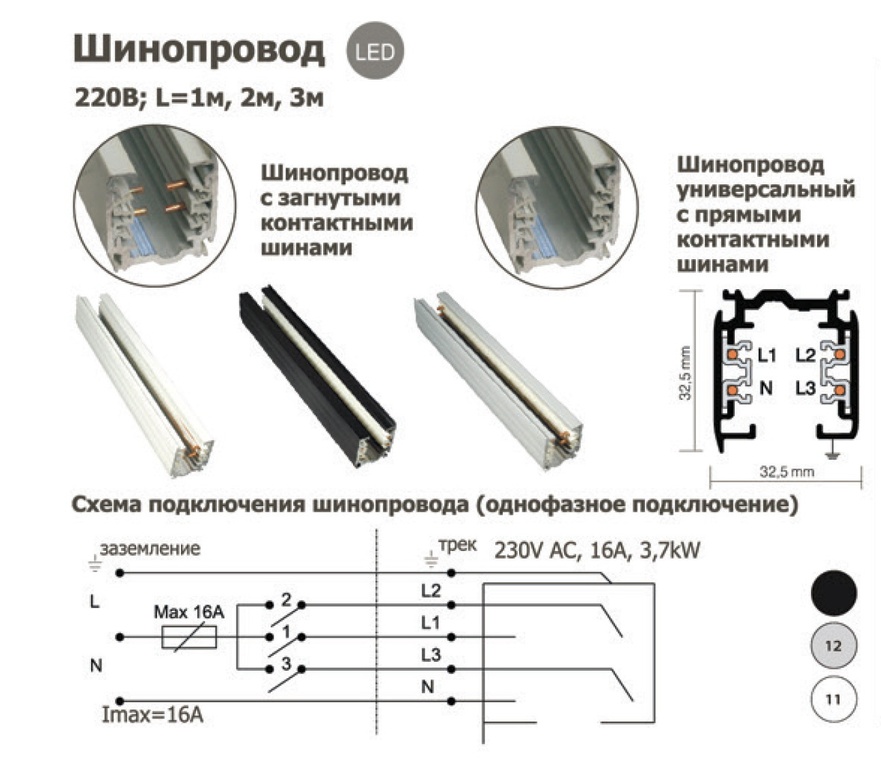

Закрытые элементы оснащаются 2, 3 или 4 токоведущими шинами. Это позволяет использовать разные выключатели для подключения трековых конструкций. Так на одну шину подключается нулевой контакт, а на остальные – фаза через разные выключатели.

Подключение трековых светильников на шинопроводе к сети 220 вольт требует обустройства заземления. Оно необходимо для защиты пользователя от ударов электрическим током при пробоях на корпус изделия.

Типы коннекторов

Для стыковки реек применяют специальные коннекторы. Благодаря разнообразию соединительных элементов удается разместить трековые светильники в соответствии со схемой. Коннекторы делят на несколько категорий:

•
  Прямой. Используется для стыковки деталей расположенных на одной линии.

•
  Угловой. Представляет собой соединительную деталь изогнутую под углом 90о.

•
  Т-образный. Имеет три разъема. Позволяет соединить одновременно 3 детали.

•
  Х-образный. Такой коннектор соединяет одновременно 4 рейки.

Существуют также гибкие коннекторы. Они представляют собой два разъема, соединенных между собой медным кабелем. На некоторых моделях провод помещен в гофрированную трубу. Это обеспечивает привлекательный внешний вид.

Монтаж и установка трековых светильников

Крепежные элементы для монтажа трековых светильников подбираются с учетом типа основания. Для бетона используются дюбели, тросовые подвесы, для гипсокартона саморезы и т.д. Монтаж трековых светильников на шинопроводе проводится в несколько этапов.

Разметка

Разметку выполняют в соответствии заранее составленной схемой. Линии наносят на горизонтальной и вертикальной поверхности карандашом. Для правильного размещения разметки используют строительный уровень отвес или лазерный построитель плоскостей. В процессе используют следующие инструменты:

•
  карандаш, строительный маркер или мел;

•
  угольник;

•
  строительный уровень, отвес или лазерный построитель плоскостей;

•
  шнур.

На начальном этапе переносят размеры со схемы на поверхность. После этого между намеченными точками проводят линии и отмечают места установки крепежных элементов.

Установка подвесов или кронштейнов

Этот этап необходим для монтажа подвесных конструкций. Накладные и встраиваемые рейки монтируются непосредственно на плоскость. Подвесы и кронштейны устанавливают в заранее подготовленные отверстия в бетоне. Их сверлят перфоратором. При небольших объемах работы можно воспользоваться ударной электродрелью. После сверления отверстия очищают от образовавшейся пыли. Она препятствует полному погружению крепежного элемента.

Установка реек и подключение

Изделия подбирают по размеру. При необходимости укорачивают деталь с использованием ножовки по металлу. Шинопровод крепят к поверхности или заранее установленным подвесам. При этом деталь размещают по линии разметки. Между собой рейки стыкуют прямыми или поворотными коннекторами.

После крепления подключают шины к электрической сети. Подключить трековый светильник можно с помощью клеммных колодок. Соединение с сетью выполняют в соответствии с электрической схемой. По окончанию работ проверяют правильность подключения мультиметром.

Крепление трекового светильника

Выбор спота или прожектора зависит от дизайна интерьера и личных предпочтений владельца. При установке трекового светильника не требуется наличие специальных знаний и опыта. С задачей справится любой человек. Споты соединяются с рейкой с помощью специальных кронштейнов. Система закрытого типа предусматривает установку в паз профиля. В открытых – крепление осуществляется за счет мощного магнита.

Светильник устанавливают на направляющую. После этого определяют его оптимальное расположение и фиксируют поворотом специальной рукоятки. Простота установки спота дает возможность за короткое время менять его расположение и направление светового потока.

Простота монтажа и универсальность делают трековые светильники востребованными в разных областях деятельности. Их устанавливают в офисах, домах, квартирах и т.д. Выбор моделей открытых и закрытых конструкций позволяет воплотить в жизнь даже самые смелые дизайнерские решения. При соблюдении технологии монтажа трековые светильники будут работать долгое время без дополнительного ремонта и обслуживания.

Как подключить трековый светильник: пошаговая инструкция

Ходит миф, что подключение трекового светильника – это нечто сложное, долгое и дорогое. Давайте по-честному: если бы всё было настолько плохо, то популярность трекового освещения не стала бы расти в геометрической прогрессии. Как минимум, это не логично.

На фото: SPACE-Track system.

Мы не устанем повторять, что трековые светильники – универсальная «таблетка» для практически любого интерьера.

• Нужен общий свет для большого пространства? Пожалуйста!
• Акцентное освещение? Получите!
• Несколько светильников с разным типом света на одном треке? Выбирайте какие угодно и меняйте по настроению. Например, CODE1.2 позволяет размещать на ней все типы освещения.

Это про компактность, мобильность и эстетику. Впрочем, мы уже делали статью, где есть ответы на главные вопросы про трековое освещение. А сегодня расскажем, как подключить трековый светильник и что для этого нужно.

Что нужно для подключения трекового светильника

Список покупок зависит от типа выбранной системы, но главное остается неизменным:

• трек — те самые «рельсы» на которых будет крепиться светильник. Внутри трека по всей направляющей идут токопроводы.
• Коннектор ввода питания.
• Если делается трек сложной формы, то понадобятся суппорта и переходники. Они бывают: Т-образные, Г-образные, Х-образные или гибкие.
• Для крепления на потолке понадобится: фиксатор для накладного монтажа, либо тросы и крепление для него.
• Заглушка для трека — ставится только с одной стороны.

Если речь про подвесной механизм, то понадобятся тросы и специальные скобы для их крепления. После того, как трек собран, необходимо его подключить к электросети. Для этого подсоединяем провода и фиксируем соединение.

На фото: магнитная модульная система освещения в проекте Дом викинга на реке.

Если вам нужна консультация, как подключить трековый светильник или нужен ответ на другой вопрос — напишите менеджерам Donolux на электронную почту [email protected].

Соединение трека

Трековое освещение привлекательно тем, что его можно закрепить на потолок, стену или даже шкаф и сделать любой формы. Для этого используют переходники и суппорта.

Стандартная длина трека — 2 и 3 метра. Если нужна длина меньше, лишнее отпиливается ножовкой (не переживайте, конструкция от этого не сломается). Если же трек нужно удлинить, используют коннектор, с помощью которого происходит сцепление первой и второй части трека. Как это делается:

• поместите коннектор между треков
• заведите питающий кабель к контактной группе
• соедините треки между собой, вставив их с каждой стороны коннектора.
• закрутите крепежные винты.

Аналогичным образом подключается угловой коннектор. Если же вам нужно просто нарастить длину трека, без подключения проводки в этом месте, для этого применяются соединители.

Мы не рекомендуем подключать трековое освещение самостоятельно, лучше обратитесь к профессионалам. Специалисты Donolux всегда готовы помочь и ответить на ваши вопросы. Светлого вам дня!

Читайте также:

Какая трековая система освещения лучше

Ответы на вопросы про магнитную шинную систему

Следите за брендом Donolux в Яндекс Дзене и подписывайтесь на наш телеграм-канал.

Как установить трековое освещение

Трековые системы освещения являются практичным вариантом для освещения больших помещений, таких как гараж или подвал. Они также визуально привлекательны, и если вы выберете светодиоды или другие энергосберегающие лампы, эти светильники могут иметь низкие эксплуатационные расходы.

Это также может вас заинтересовать: Добавляют ли светильники ценность вашему дому?

Установка трекового освещения может быть немного пугающей, если вы не опытный электрик. Но — , если существующая проводка подходит — это вполне выполнимая работа своими руками. Просто следуйте этим пошаговым инструкциям.

Установка трекового освещения

Если вы хотите установить или заменить трековое освещение, в первую очередь необходимо учитывать существующую проводку. Вот шаги, которые необходимо выполнить:

1. Измерьте площадь, куда будет попадать свет, чтобы купить светильник нужного размера.
2. Приобретите фонарь и разъемы для каждого конца пути.
3. При необходимости обрежьте дорожку по размеру. (См. более подробные инструкции ниже.)
4. Вставьте разъем в каждый конец дорожки.
5. Отключите питание цепи освещения в распределительной коробке.
6. Снимите существующую осветительную арматуру, чтобы открыть цепь.
7. Подсоедините плавающую подачу и адаптер на стороне питания к электрической коробке, которая представляет собой небольшую белую коробку, вставляемую в шинопровод освещения.
8. Отметьте на потолке места, где будут проходить монтажные отверстия.
9. Просверлите монтажные отверстия в местах крепления коробки к потолку. Затем с помощью болтов и винтов закрепите направляющую на потолке.
10. Вставьте плавающую подачу в дорожку.
11. Вставьте светильники в направляющую.
12. Включите питание цепи.
13. Проверьте свет, включив выключатель света.

Работайте медленно и методично. Обратите особое внимание на шаг 5; не пытайтесь работать с проводкой системы освещения, пока не убедитесь, что питание цепи отключено автоматическим выключателем.

Как заменить лампочки в подвесном светильнике

Замена лампочки в подвесном светильнике может быть немного сложнее, чем замена простой подвесной лампочки. Тем не менее, есть некоторые меры предосторожности, которые вы должны соблюдать.

Перед заменой трекового светильника убедитесь, что он выключен. Выключите питание и, если необходимо, подождите 5–10 минут, пока лампа остынет. Немедленное прикосновение к светодиодам должно быть безопасным, но КЛЛ и галогенные лампы очень быстро нагреваются на ощупь при использовании.

Для некоторых типов подвесных трековых светильников вам потребуется снять шину, чтобы снять крышку и добраться до лампы. Другие установленные направляющие облегчают доступ к лампе, когда направляющая закреплена на потолке.

Получив доступ к существующей лампочке, отвинтите или отсоедините ее, затем вставьте сменную лампочку. Убедитесь, что выбранная вами лампа на замену имеет правильную мощность, поскольку установка лампы неправильного типа может привести к повреждению. Если вы работаете с наружным освещением, убедитесь, что лампочка подходит для этой цели.

Снова вставьте фонарь в направляющую, повернув его на 90 градусов, чтобы он надежно зафиксировался. После этого проверьте свет, включив его снова.

Если новый фонарь работает, безопасно утилизируйте старый. В большинстве случаев безопасно выбрасывать светодиоды в мусорное ведро, но лампы компактных люминесцентных ламп следует утилизировать в соответствующем центре утилизации.

Другие статьи по теме:

• Как установить светодиодные ленты: пошаговое руководство
• Сколько стоит установка наружного освещения?
• Давайте проясним ситуацию: как поменять лампочку
• Сколько стоит установка встроенного освещения?
• Сколько стоит установить диммеры для выключателей света?

——————————————-

Вам нужна распределительная коробка для трекового освещения?

Если вы устанавливаете подключаемое рельсовое освещение, нет необходимости выполнять подключение к распределительной коробке, но светильник должен находиться рядом с розеткой. Однако для фиксированного трекового освещения вам потребуется подключить свет к распределительной коробке. Если доступной распределительной коробки нет, обратитесь к квалифицированному электрику, чтобы он установил ее.

Можете ли вы вырезать полосы освещения?

В большинстве случаев шину освещения на шинопроводе можно обрезать по размеру. Однако вам также потребуется обрезать медные проводники. Перед началом работы убедитесь, что вы знакомы с тем, как это сделать безопасно.

Установка низковольтного освещения монорельсовой дороги

Перед установкой освещения монорельсовой дороги lo-vo отключите питание на панели выключателя или блоке предохранителей. Как и в любой низковольтной системе, трансформатор уменьшит ток 120 В до 12 В или 24 В. Поскольку в монорельсовых рельсовых путях есть много мелких деталей, которые легко потерять, не открывайте упаковку, пока не будете готовы использовать эти детали.

В поперечном сечении монорельсовый путь представляет собой два квадратных отрезка хромированной медной жилы, соединенных между собой прозрачной (изолирующей) пластмассовой вставкой. Хотя гусеница крепкая, ее можно согнуть от руки или придать форму изогнутому куску фанеры.

Низковольтная монорельсовая система

В показанной установке трансформатор монтируется на поверхности в круглом корпусе. Хотя корпус трансформатора должен быть установлен в потолочной коробке, чтобы иметь достаточную поддержку, отдельные опорные стойки могут быть закреплены только в гипсокартоне или штукатурке, поскольку направляющая и крепления имеют малый вес. Иллюстрации были адаптированы из инструкций по установке продукта Tech Lighting; ваши инструкции могут отличаться.

Расположение направляющих и стоек

Если возможно, перед работой над головой сформируйте секции направляющей вашей монорельсовой системы и предварительно соберите их на полу, затем используйте отвес или лазерный уровень , чтобы отвесить их до потолка. Сначала определите, где вы разместите коробку трансформатора для системы, затем отметьте стойки, которые будут крепить направляющую к потолку.

Опорные опоры для монорельсовых рельсовых систем состоят из множества мелких деталей.

С помощью помощника, удерживающего один конец, прижмите секции направляющей к потолку и отметьте точки зазора на концах направляющей, где секции соединяются, и с интервалами, рекомендованными изготовителем приспособлений — обычно через каждые 3 фута. 1 . Стойки состоят из нескольких частей, которые крепят их к потолку и поддерживают направляющую. №

К счастью, благодаря небольшому весу направляющей стойки можно монтировать почти в любом месте на гипсокартонном или гипсокартонном потолке, используя шнековые анкеры с широкой резьбой. (То есть вам не нужно монтировать стойки к каркасу.) Утопите анкеры заподлицо, затем привинтите резьбовую шайбу к каждому анкеру 2 . Затем с помощью установочного винта прикрутите основание стойки к шайбе с резьбой 3 .

Установите все стойки так, чтобы, когда вы снова поднимете монорельс, вы могли быстро прикрепить его к стойкам и к нижней части корпуса трансформатора. Если вам нужно изменить положение одного или двух зазоров, легко залатать небольшие отверстия, оставленные неуместными анкерами зазоров.

Монтаж и подключение трансформатора

После установки стоек прикрепите потолочную коробку к потолочной балке и прикрепите кронштейн, который будет поддерживать трансформатор 1 . В этом случае ниппель ввинчивается в кронштейн и проходит через центр корпуса трансформатора. Провода питания, торчащие из коробки, будут подключаться к первичным выводам на трансформаторе.

Проведите питающие провода по центру корпуса трансформатора 2 , прижмите верхнюю часть корпуса к потолочной коробке, наденьте шайбу на конец ниппеля, а затем затяните внутреннюю гайку, фиксирующую корпус трансформатора 3 . Круглая масса внутри корпуса представляет собой магнитный трансформатор, который имеет ряд медных катушек.

Многие трансформаторы поставляются с предварительно присоединенными вторичными проводами, так что установщику нужно только соединить провода питания с первичными проводами крепления. Используя прилагаемые соединители, соедините сначала заземляющие провода, затем нейтральные провода и, наконец, горячие провода 4 . Когда все проводные соединения будут надежно закреплены, аккуратно потяните за сращенные провода, чтобы убедиться в этом, закройте корпус трансформатора, соединив нижнюю часть с верхней и установив прилагаемые винты 5 . (Кстати, толстые полосатые провода — это вторичные провода, идущие от трансформатора к линии питания низкого напряжения, питающей дорожку. )

Подвешивание направляющей

Закрепив трансформатор и установив стойки на потолке, вы готовы повесить направляющую. Получите помощь, поддерживая гусеницу, пока не закрепите две или три точки. Поместите гусеницу в корпус гусеницы — самую нижнюю часть этого узла — затем завинтите ниппель корпуса 9.0005 1 . Как только это будет сделано, затяните установочный винт, который удерживает ниппель на опорной стойке.

СОВЕТ ПРОФЕССИОНАЛА: Если вы не можете найти никого, кто бы помог вам поддержать направляющую, согните короткие отрезки вешалок в Z-образные кронштейны для вешалок. Просверлите 1⁄4 дюйма. отверстие в потолке и вставьте один конец кронштейна; другой конец поддерживает дорожку. Как только дорожка будет поднята, снимите подвесы и заделайте отверстия герметиком.

В местах соединения секций рельсов соедините их токопроводящими соединителями и зафиксируйте соединение с помощью распорки 2 . Как только гусеница будет поддерживаться в нескольких точках, неплотно прикрепите корпус гусеницы и узлы ниппелей в нескольких точках, вставьте их под опорные рельсы и с помощью шестигранного ключа затяните установочные винты, соединяющие ниппели с опорными стойками 3 . Убедитесь, что соединения затянуты.

3) Прикрепите направляющую к стойкам.

Поскольку корпус в нижней части трансформатора имеет установочные винты сбоку и снизу, вам понадобятся шестигранные ключи двух разных размеров. Ослабьте маленький винт сбоку ниппеля корпуса, чтобы вы могли повернуть его на резьбу корпуса. Как только ниппель плотно прилегает к корпусу, снова затяните этот маленький винт. Затем используйте 3⁄16-дюймовый. Шестигранный ключ для затяжки установочного винта в нижней части корпуса 4 . Наконец, снова затяните все соединения и установите заглушки на концы направляющей 5 .

Установка осветительных приборов

После установки монорельсовых путей можно добавить осветительные приборы. Для крепления требуется сборка из двух частей, которая охватывает монорельсовый путь; обратите внимание, что в этом случае корпус и ниппели перевернуты. Вставьте корпус в верхнюю часть направляющей и ниппель в нижнюю часть 1 . Соедините детали, вставьте стержень светильника в перевернутый ниппель 2 , затем навинтите ниппель светильника на резьбовой ниппель корпуса и затяните его вручную.

Крепление подвесных светильников аналогично, хотя в подвесных светильниках используется плетеный кабель, а не цельный стержень. Плетеный кабель при необходимости можно укоротить, что позволяет устанавливать подвесные светильники на одинаковой или разной высоте 3 . После регулировки подвесных тросов затяните ниппель крепления к ниппелю корпуса на направляющей 4 .
