Теплораспределительные пластины теплого пола цена

Теплораспределительные пластины для теплого пола МР 16120 предназначены для монтажа системы сухой теплый пол в деревянных домах, а также в зданиях и сооружениях, где невозможно установить водяной теплый пол.

Описание

Пластины для теплого пола заводской штамповки из оцинкованной стали толщиной 0,55 мм подходят к любым типам труб системы отопления, изготовленным в соответствии с нормами DIN 4724, DIN 4725, DIN 4726,более того они специально разработаны для труб самого распространенного диаметра Ду 16 мм.

Теплораспределительные пластины МР 16120 воспринимают тепло от нагревательной трубы теплого пола и передают его уложенным сверху листам ГВЛ и напольному покрытию. Это обеспечивает равномерный нагрев пола без традиционной бетонной стяжки. Пластина имеет ?-образный профиль, что позволяет плотно охватить 80% поверхности трубы обеспечив теплопередачу 95% теплового потока верхним слоям конструкции «сухого» теплого пола.

На краях пластин предусмотрены специальные ребра жесткости (по два с каждой стороны) для усиления конструкции и компенсации линейного теплового расширения стали.

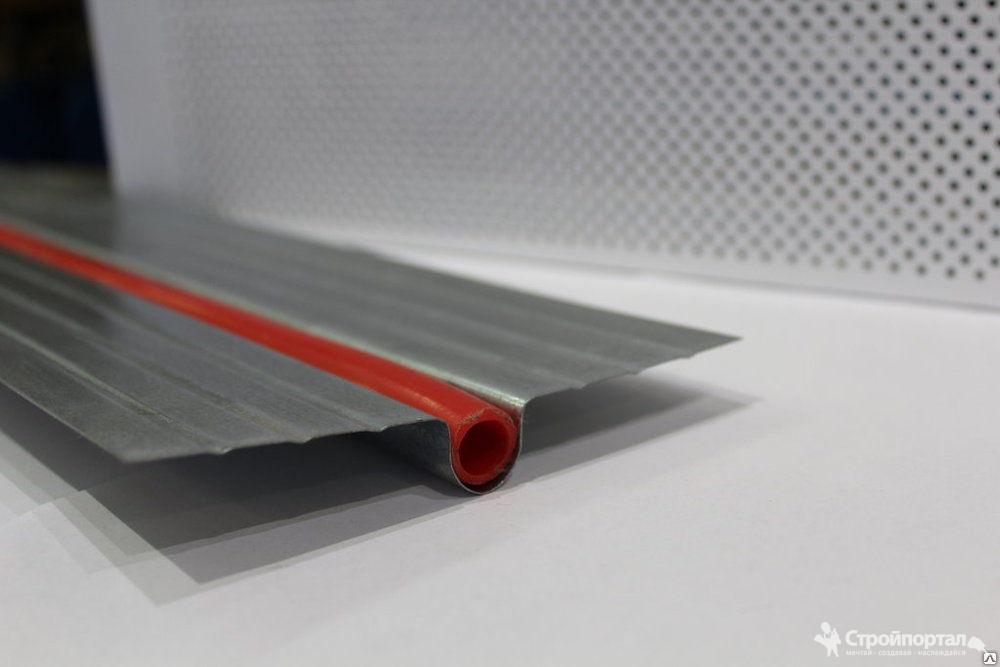

Теплораспределительная пластина

Применение

Теплораспределительные пластины для тёплого пола MP 16120 широко применяются для организации водяных теплых полов в деревянном домостроении и прочих зданиях и помещениях где прочность несущих конструкций не позволяет применять бетонную систему. Отсутствие «мокрых» цементно-песчаных стяжек и связанных с их организацией бетонных работ, позволяет осуществить монтаж системы отопления полом в крайне сжатые сроки.

Для укладки пластин на деревянных направляющих подходят лиственные породы дерева, доски с шириной не более 80 мм, длиной на более 1,2 метра и толщиной не выше 22 мм, при этом влажность древесины должна быть 6-10%, а расстояние меж досок ровно 20 мм.

Еще при разметке мест прокладки труб системы отопления полом, следует предпочесть способ укладки греющей трубы «змейкой» как наиболее простой и одновременно наиболее эффективный способ укладки пластин. Следует учесть также, что минимальный шаг укладки трубы 125 мм.

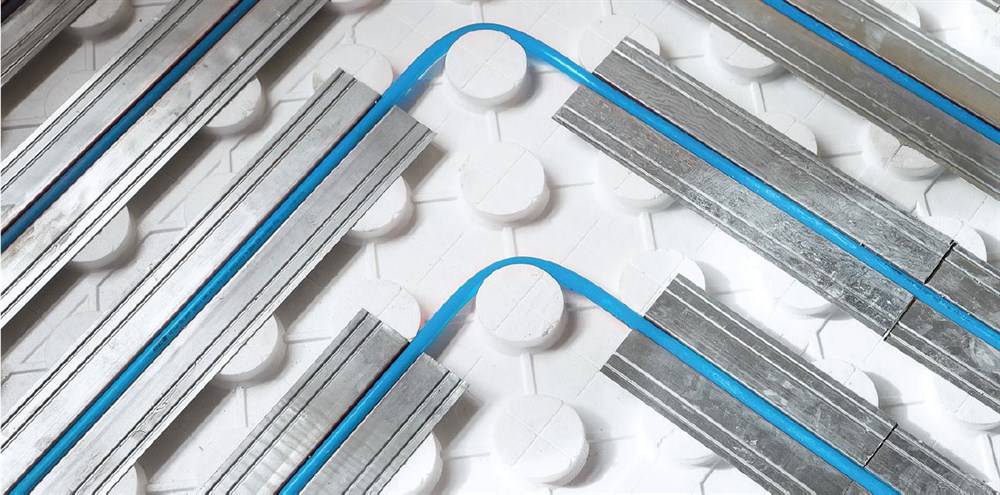

Для укладки пластин в плиты из пенополистирола мы рекомендуем использовать специальный термонож HS 1402891 с помощью которого легко и ровно выжигаются углубления прямо в листах пенопласта любой торговой марки. Плотность плит из пенопласта должна быть не менее 30кг/куб.м, а толщина не менее 30 мм. При этом, в обеих системах укладки, согласно DIN 18337, необходимо организовать гидроизоляционный слой над пластинами из полиэтиленовой пленки PE 20312 толщиной 200мкм.

Существуют два типа «сухих» систем: деревянная (рис.1) и полистирольная (рис. 2).

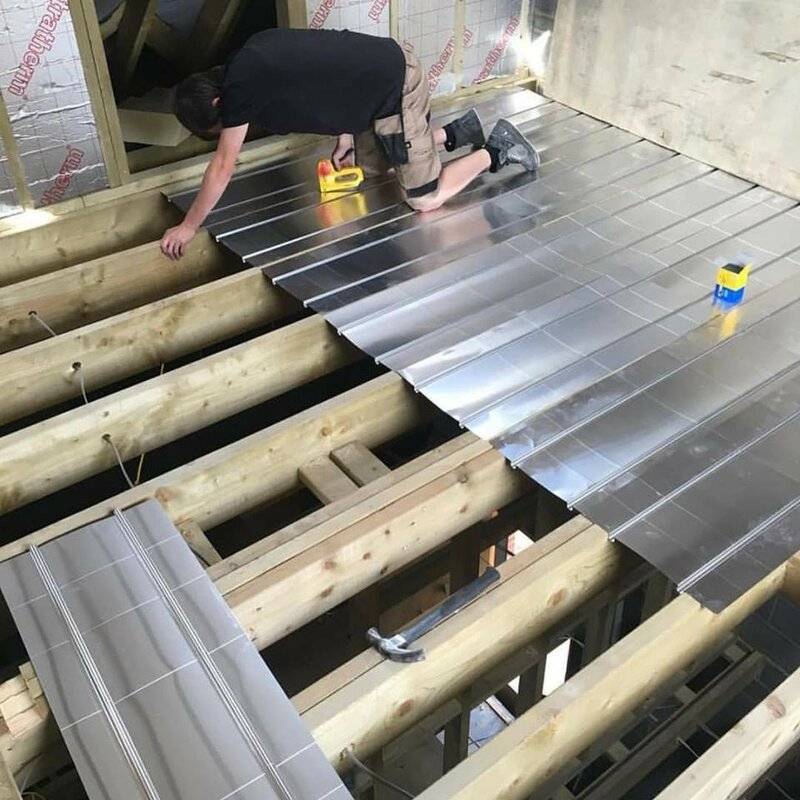

При монтаже деревянной системы, в качестве опорного слоя используются материалы деревообработки, влажность древесины должна быть 6-10%. Рекомендуется использовать лиственные породы, а также доски шириной не более 80 мм и длиной не более 1,2 м. Общая толщина деревянной доски ≈20 мм.

Расход теплораспределительных пластин MP 16120 обычно составляет 6 шт. на 1м² при шаге 150 мм, а при шаге 200 мм — 5 шт. на 1м² теплого пола и сильно зависит от конфигурации помещения.

Логистика: Теплораспределительные пластины поставляются упакованными в картонные коробки по 40 шт., что примерно соответствует 7 м2 теплого пола. Размер упаковки из 40 пластин: 150x390x1060 мм, Объем 0,062 м3, вес 24 кг.

• Размер пластины: 1 000 × 130 × 0,5 мм.
• Диаметр трубы: 16 мм.
• Материал: оцинкованная сталь.
• Вес: 0,55 кг.
• Количество пластин в упаковке: 40 шт.
• Минимальный шаг укладки: 150 мм.

Теплораспределительная пластина для теплого пола купить

Теплораспределительные пластины для теплого пола цена — Можно узнать стоимость и купить в компании Teplodoma-msk

Теплораспределительная пластина для теплого пола: особенности, монтаж

Теплый водяной пол монтируется сухим способом с применением теплообменных элементов из алюминия или стали. Теплораспределительная пластина для теплого пола оснащается желобом по всей длине для укладки водяной трубы и ребрами жесткости на боковых частях. Элемент нагревается от водяного контура и равномерно передает тепло напольному покрытию.

Содержание

1. Особенности теплораспределительной пластины
2. Назначение пластин
3. Технические характеристики
4. Преимущества и недостатки
5. Особенности настильного монтажа водяного контура
6. Особенности деревянных водяных теплых полов
7. Критерии выбора теплораспределительной пластины
8. Сфера использования

Особенности теплораспределительной пластины

Пластины накапливают тепло и передают его равномерно напольному покрытию

Энергоноситель в трубах теплого пола не нужно разогревать до высоких температур, по сравнению с радиаторами, благодаря использованию теплоотражающих пластин. Алюминиевые или стальные элементы отличаются простым строением и не имеют ограничений к применению.

Изделия разных производителей отличаются конфигурацией, но общее строение остается одинаковым:

• омегообразный желоб проходит от начала до конца и служит для установки водяной трубы;
• выступающие полоски на отлетных частях обеспечивают жесткость и компенсируют тепловое расширение.

Теплопроводные элементы укладываются в конструкцию пола так, чтобы совпадали канавки. При монтаже не используется ножовка или ножницы по металлу, т. к. пластины имеют удобные насечки. Металл отламывается по отметкам на требуемую длину и ставится в проектное положение.

Пластина делится на участки:

• 4 отрезка по 115 мм;
• 2 куска по 135 мм;
• 1 часть 270 мм.

Если уложить пластины на деревянное основание, большая часть тепла будет оставаться в помещении

Допускается монтаж термопластин непосредственно в стяжку, но тепло будет уходить вниз на разогрев бетона. Подложка из полистирола с фольгированным слоем, обращенным вниз, кладется на поверхность перед укладкой системы.

Теплообменники эффективно работают, если смонтированы на изоляционный материал, например, экструдированный пенополистирол или пенопласт. Так ограничивается передача энергии на перекрытие и нагревается верхнее половое покрытие. Пенополистирольные плиты используются марки FT 20/45 или FT 20/45L, плотность пенопласта должна быть не меньше 30 кг/м3. В утеплителе вырезаются канавки с помощью ножа для желобов.

Назначение пластин

Металлическая термопластина применяется, если отсутствует возможность делать традиционную стяжку (строения с деревянным перекрытием, стены из пеноблока и другие). Иногда высота потолков не позволяет поднимать основание на толщину теплого пола. Срок сдачи объекта влияет на выбор стяжки или сухого способа укладки. Бетон набирает прочность 28 суток, а система с термопластинами готова к работе после окончания укладки финишного слоя.

Теплоотражающие структуры представляют собой альтернативу водяному полу на цементно-песчаном основании. Легкость конструкции позволяет использовать элементы на любом перекрытии, т. к. нагрузка увеличивается незначительно.

Водяные трубы плотно обхватываются металлом в канавке и нагревают элемент. Алюминий и сталь относятся к группе эффективных проводников тепла, поэтому передают энергию напольному покрытию. Конвекция в виде потоков и струй полностью отсутствует, поверхность нагревается равномерно. Тепло передается результативнее, если боковые части термопластины плотно прилегают к основанию и верхнему слою.

Технические характеристики

Размеры теплораспределительной пластины для пластиковых труб шириной 16 мм

Для расчета требуемого количества материала берется 4 – 6 пластин на квадрат площади. В номенклатуре изделий нет поворотных частей. Это связано с тем, что теплоотдача в этих отделах является незначительной, а цена углового элемента значительно увеличит стоимость системы. Трубы раскладываются по контуру «змейка» или «улитка».

Показатели пластин для теплого пола:

• размер элемента по длине 1 м;
• ширина – 130 или 110 мм;
• канавка выполнена под трубу диаметром 16 мм;
• одно изделие весит 500 г.

Общий вес теплого пола с покрытием уменьшается в 5-7 раз по сравнению с вариантом на бетонном основании. Мощность системы от 50 до 200 Вт/м2, показатель меняется в зависимости от вида отделки пола, монтажного шага трубы (не меньше 125 мм). Теплоотражающие элементы передают до 94 – 95% тепла.

Теплый пол без стяжки монтируется и нагревается быстрее

Монтаж пола сухим способом имеет преимущества перед традиционной укладкой труб мокрым методом. Высокая теплопроводность металла позволяет нагревать поверхность за короткое время.

Положительные стороны использования термопластин:

• количество пластин и вес конструкции легко рассчитывается самостоятельно, т. к. известен шаг и масса пластин;
• система просто укладывается своими руками после составления плана расположения труб;
• снижается нагрузка на части перекрытия по сравнению с мокрыми вариантами;
• несущественно уменьшается размер комнаты по высоте.

Недостаток проявляется в том, что после отключения котла металлические пластины остывают сразу, а бетон держит тепло некоторое время. Стоимость термоэлементов высокая, но при мокром способе также приобретаются дополнительные материалы, и повышается трудоемкость работ.

Особенности настильного монтажа водяного контура

Под напольное покрытие сверху пластин укладывается подложка из полистирола

Система монтируется на деревянной или полистирольной основе с пазами для расположения выпуклых пазов термопластин. Ламинат, ковролин, паркет или плитка укладываются по влагоизолирующему слою. Для гидроизоляции применяют полиэтилен плотностью 200 микрон.

Полосы раскладываются с перехлестом 10 – 15 см и крепятся скотчем между собой, периметр оформляется демпферной лентой, клеящейся к полиэтилену и стене. Если помещение с повышенным парообразованием, например ванная комната, дополнительно ставится слой пароизоляции или выбирается материал с комбинированной защитой от влаги и пара.

Изоляция выполняется 2 раза:

• по площади перекрытия перед укладкой утеплителя;
• на поверхности смонтированной системы из труб и пластин.

В продаже есть сплошные пластины без пазов для труб, тогда борозды делаются самостоятельно. Используется фанера и кусок трубы диаметром 16 мм. В листе делается канавка, пластина накладывается на фанеру, и желоб на металлическом элементе продавливается трубой. Края термопластины выравниваются подручными средствами.

Вместо ячеистого утеплителя можно уложить пластины между деревянными брусками

Порядок сборки теплого пола:

1. покрытие очищается от мусора и выравнивается шпаклевкой или самовыравнивающейся смесью;
2. раскладывается гидроизоляционный слой;
3. укладывается теплоизоляционные маты;
4. делаются канавки, и монтируется теплораспределительные пластины;
5. прокладываются водяные трубы;
6. между пазами укладывается теплоизоляция.

Монтируется второй слой гидроизола после проверки работоспособности системы. Делается окончательная отделка пола.

Особенности деревянных водяных теплых полов

Пирог теплого пола с использованием базальтового утеплителя и теплораспределительных пластин

Такой тип устраивается в деревянном доме или жилище с балочным перекрытием из природного материала. Сухой способ предполагает реечную или модульную систему укладки. Первый вид делается с помощью досок или брусков, а при втором используются готовые блоки из ДВП с готовыми пазами.

Опорный слой толщиной 20 мм выполняется из древесины, влажность которой не больше 6-10%. Доски лиственных пород должны быть шириной 80 мм, длиной – до 1200 мм.

Состав конструкции теплого пола по дереву:

• основание со слоем гидроизоляции;
• доски, модули или бруски, разложенные по плану;
• разводка труб с применением пластин;
• изоляция от пара и влажности;
• гипсоволокнистый лист толщиной 10 мм;
• напольное покрытие.

Доски можно укладывать сплошным слоем, но придется делать в каждой из них паз для выступа термопластины. Этот способ относится к трудоемким и дорогим, т. к. древесина обрабатывается на станке и дома не всегда есть условия.

Другой вариант в том, что доски раскладываются с зазором, который по ширине и длине соответствует выпуклому пазу пластины. Площадь основания под теплый пол выравнивается по горизонтальному уровню, чтобы не нарушать ток энергоносителя.

Критерии выбора теплораспределительной пластины

Эффективность теплого пола зависит от нижнего утеплителя и финишного покрытия

Выбор изделий заключается в изучении технических характеристик и параметров. Считается, что большой коэффициент теплопроводности металла влияет на КПД системы. Но степень нагрева пола зависит не только от материала пластины. Высокая теплоемкость плохо влияет на регулирующее оборудование, т. к. скорость нагрева будет большой.

На передачу тепла влияет:

• система раскладки и материал труб – пластиковые дольше отдают энергию, чем металлические;
• вид нижнего утеплителя и соблюдение технологии его укладки;
• тип финишного покрытия пола – керамика, ламинат, нагревается быстрее, чем линолеум на основе или ковролин.

Щели в полу затирают, чтобы пар не проникал на пластины — это приводит к коррозии

Ошибочно суждение, что пластины находятся в нагретом состоянии и не подвергаются коррозии. В процессе эксплуатации дома бытовые пары проникают через отделочные покрытия на основание и конструкцию водяного пола. Конденсат в нагретом состоянии действует более разрушительно.

Обращают внимание на присутствие антикоррозионного слоя на поверхности теплоотражающей пластины – тогда можно не ставить слой гидроизоляции при укладке системы. Продавец предоставляет сертификат качества от производителя, чтобы подтвердить надежность изделия.

На выбор влияет функциональность помещения. При укладке на пенополиуретан в кухне и ванне подойдут стальные пластины с антикоррозийным слоем. Если в основании лежит бетонная плита перекрытия, лучше будут работать изделия из меди или алюминия.

Сфера использования

Система труб с теплораспределительными элементами подходит для новых и реконструируемых построек. Пластины быстро монтируются и служат долго. Термораспределительные конструкции не создают проблем в зданиях с ослабленным фундаментом, т. к. добавляют перекрытию незначительный вес.

Исключается грязь и пыль от использования материалов для бетонной стяжки и уменьшаются трудозатраты на установку теплого пола, поэтому сухая укладка используется в работающих офисах, торговых площадках, цехах и жилых строениях. Для монтажа пола в одном помещении не нужно закрывать фирму или организацию.
