Термоголовка для теплого пола: факты и обсуждения

Краткое содержание

• 1 Особенности, функционал
• 2 Трехходовой клапан
• 3 Двухходовой клапан
• 4 Ограничитель возвратной температуры
• 5 Видео: Простой способ регулировки температуры теплого пола

Обустройство эффективного теплого водяного пола предъявляет серьезные требования к обеспечению его бесперебойной работы в соответствии с нормативными показателями. Одной из деталей, содействующих выполнению этой задачи, является термический клапан.

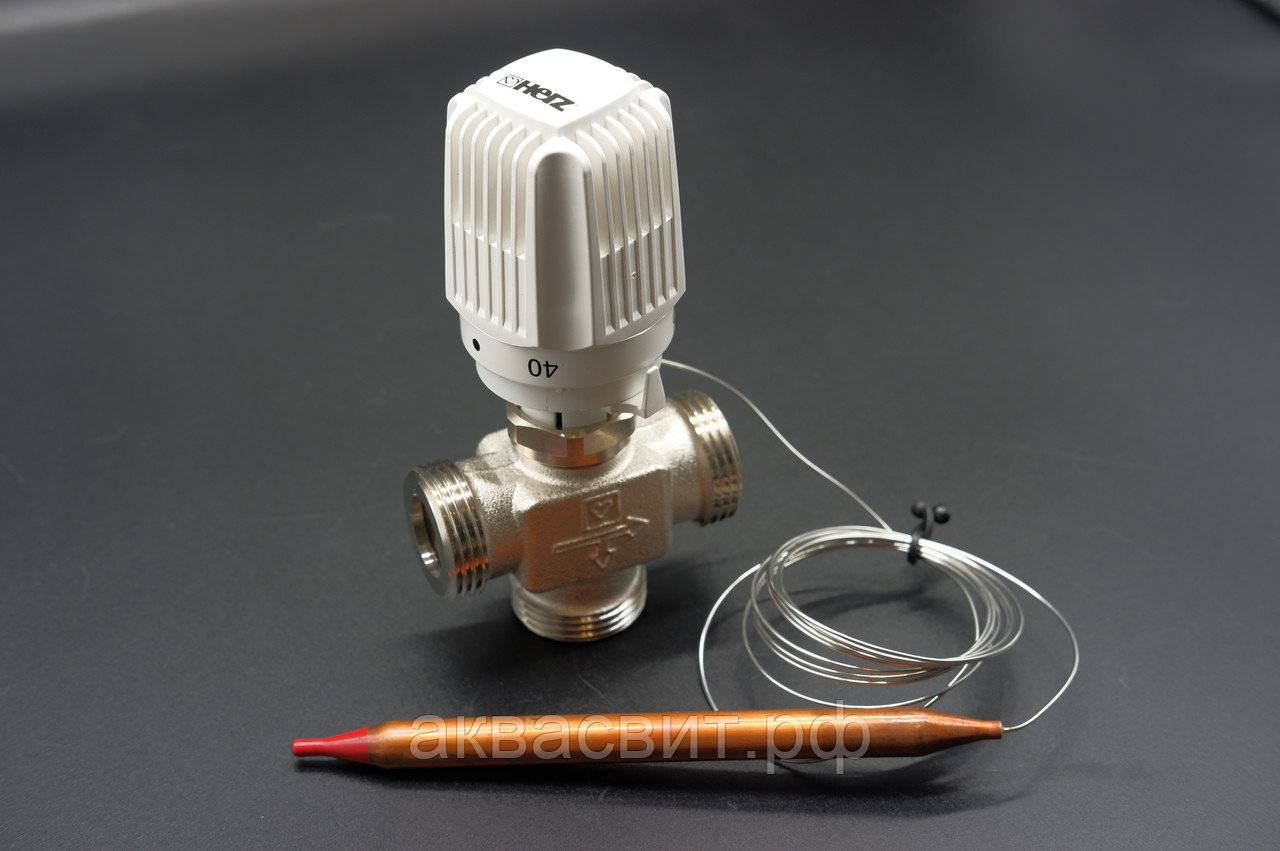

Термоголовка с погружным зондом

Особенности, функционал

Функционирование всей конструкции водяного пола базируется в смесительном узле, который исполняет важную роль регулятора температуры теплоносителя. Это обусловлено тем фактом, что от отопительного оборудования вода подается с достаточно высокой степенью нагрева – до 90°С, а на поверхности пола этот показатель не должен быть выше 40°С.

Функционирование системы водяного теплого пола

За сохранение стабильного значения температуры теплоносителя несет ответственность термоголовка, которая устанавливается на клапане. В смесителе происходит перемешивание жидкостных потоков, идущих с высоким нагревом с подачи и охлажденных из обратки или водопровода, что позволяет направлять в водяные контуры теплоноситель с нужной температурой.

Термоклапан, находящийся в смесительном узле, подает в контуры воду с температурой, указанной в настройках. Он может быть двух- или трехходовой.

Трехходовой клапан

По конструкционному решению трехходовой клапан имеет три отверстия, два из которых служат для поступления смешиваемых водяных потоков, а третий отводит теплоноситель в систему водяного контура. Схема обвязки предусматривает на обратке разветвление, позволяющее излишки охлажденного теплоносителя отправлять в водонагревательное устройство.

Строение трехходового термостатического смесительного клапана

Корпус трехходового клапана изготавливается из материалов, устойчивых к коррозии, например, из бронзы. К основной детали этого устройства относится термоголовка, которая устанавливается на шток через специальную буксу.

Она во время функционирования теплого пола реагирует на окружающую температуру, изменяя расположение буксы и регулируя в соответствии с выставленными значениями степень нагрева воды на выходе.

Для считывания температуры термоголовка оснащена датчиком, передающим сигналы приводу, который в зависимости от полученных значений закрывает или открывает клапан. Монтируется он так, чтобы термоголовка занимала горизонтальное положение. При длине трубопровода свыше 40 метров для прогонки воды по контурам устанавливается циркуляционный насос.

Двухходовой клапан

Схема обвязки удобного в эксплуатации теплого пола с трехходовым клапаном привлекательна его универсальностью. Но следует учитывать, что для небольших обогреваемых помещений можно использовать более дешевый двухходовой клапан, в конструкции которого также имеется термоголовка, оснащенная датчиком. Это устройство подает охлажденный теплоноситель постоянно, а горячая жидкость поступает по мере необходимости.

[ads-mob-1][ads-pc-1]
Подобная схема с двухходовым клапаном практически лишена риска перегрева системы. Поскольку пропускная способность меньше, чем у аналога, то регулирование температуры проводится достаточно плавно. Регулируется она в соответствии с показаниями, поступающими с выносного датчика, через который подается горячий теплоноситель от котла. Остывшая вода из обратки движется через балансировочный клапан.
Схема узла с двухходовым клапаном

После смешивания жидкость с установленной температурой, контролируемой датчиком, подается на коллектор. На обратном контуре дополнительно ставятся два обратных клапана, не позволяющие потоку двигаться в возвратном направлении.

Ограничитель возвратной температуры

Регулятор Unibox Rtl Oventrop, ограничивающий степень нагрева обратного потока, применяется на незначительной площади теплого пола < 20 м². Диапазон нормируемой температуры составляет 20-50°С и зависит от показателя, устанавливаемого посредством термоголовки, благодаря чему степень допустимого нагрева поддерживается автоматически.

Регулятор для водяного теплого пола Unibox Rtl Oventrop

Подобная схема предполагает проводить установку Unibox Rtl Oventrop так, чтобы теплоноситель при циркуляции прошел весь контур теплого пола и только потом – через Rtl-регулятор.

Принцип его работы отличается от функционирования смесительного узла, где для достижения необходимой температуры происходит перемешивание жидкостных потоков с разной степенью нагрева, регулируемое клапаном.

При использовании регулятора Rtl при поступлении воды в петли теплого пола не происходит смешивания, то есть при подключении к радиаторному отоплению теплоноситель сразу движется в обогревательный трубопровод. Задача Rtl-вентиля, встроенного в регулятор, состоит в нормативно установленном ограничении температуры жидкостного потока уже на выходе из труб водяного контура.

Подобная обвязка предполагает подачу горячего теплоносителя порциями, благодаря чему перегрева не возникает. Также способствует сглаживанию температуры инерционная стяжка.

Конструктивные размеры клапанов Rtl

При оборудовании системы водяного обогревательного контура клапаном Rtl следует учитывать, что выставляемая на ограничителе жидкостного потока, идущего обратным потоком, температура не должна быть ниже значений воздуха в помещении.

Если это требование не соблюдается, то возможно возникновение нестабильного некорректного функционирования Rtl регулятора.

Конструктивно он состоит из корпуса, ограничителя предельного хода штока, а также жидкостного датчика, благодаря которому осуществляется передача данных о температуре проходящего потока для поддержания заданного значения нагрева в автоматическом режиме.

Схема регулирования водяного теплого пола

Открывается Rtl клапан только в случае, если максимальное значение не было достигнуто. Также используется подобный регулятор при оборудовании теплого водяного контура комбинированного типа, когда теплоноситель поступает параллельно в радиаторы и в систему.

Разнообразие вариантов подключения водяного обогревательного контура позволяет рационально решить, какая схема будет подходящей для конкретных условий. В загородных домах при установке локального котла с регулируемой температурой выходящего водного потока есть возможность прямого подключения без дополнительных узлов, призванных понижать степень нагрева теплоносителя.
