16 причин и способы решения, почему не работает система

Содержание:

  1. Электрический тёплый пол не греет — причины и их устранение
  2. Проблемы с напряжением
  3. Ошибки при проведении монтажных работ
  4. Не работает терморегулятор
  5. Не работает датчик температуры
  6. Повреждение нагревательного элемента
  7. Выход из строя инфракрасной плёнки
  8. Оборудование подобрано неверно
  9. Не греет водяной тёплый пол — причины и способы их устранения
  10. Повреждён трубопровод
  11. Неравномерный нагрев из-за различной длины контуров
  12. Неисправно электрооборудование
  13. Не прогревается полностью от котла
  14. Проблема с обраткой
  15. Плохая изоляция
  16. Неправильно подобрана мощность
  17. Слишком большой размер контуров
  18. Не работает коллектор

Тёплые полы, как и любое сложное устройство, могут ломаться. Возможные причины поломок бывают различными, от мелких неполадок, до серьёзных проблем, требующих вмешательство специалистов.

Мы рассмотрим основные причины, из-за которых перестал работать тёплый пол (электрического или водяного типа), и как произвести ремонт в том или ином случае.

Электрический тёплый пол не греет — причины и их устранение

Электрические тёплые полы получают энергию от электросети. Они перестают работать, когда выходят из строя нагревательные элементы — терморегулятор или термодатчик, в результате чего напольное отопление перестает греть.

В статье, мы рассмотрим основные проблемы, хотя могут встречаться и другие поломки, которые не описаны в данном руководстве.

Мы расскажем, что предпринять, если не работает электрический тёплый пол, как произвести ремонт и осуществить первое включение устройства в работу.

Ремонт теплого пола (диагностика)

Смотрите это видео на YouTube

Проблемы с напряжением

При отсутствии прогрева электрического тёплого пола, сначала стоит проверить наличие питания. Для этого необходимо посмотреть на терморегулятор, там есть специальный индикатор и если он горит, значит, ток поступает. Если не светится, то производится визуальный осмотр доступных контактов, а затем с применением мультиметра определяется напряжение.

При наличии напряжения на входе, надо убедиться, что электрическая энергия доходит до кабеля или плёнки. Затем проверяются настройки (возможно, ошибочно выставлен минимальный нагрев) и надёжность контактов (подключение проводов к клеммам) — при плохом контакте пол перестаёт греться.

После этого, определяется напряжение на выходе — в месте соединения проводов с терморегулятором. Если оно не соответствует показателям в сети, то требуется замена регулятора.

Недостаточный нагрев может говорить о низком напряжении,  требуется установить стабилизатор напряжения.

Ошибки при проведении монтажных работ

Если прогрев пола есть, но слабый, устройство часто включается, не набирает градус, или вообще прекратило работать — причина в неправильном монтаже. Тогда потребуется провести диагностику всех элементов.

Если пол не прогревается выше 30 градусов:

  1. Неправильно определена мощность;
  2. Высокие теплопотери — плохое утепление;
  3. Неправильно уложены элементы нагрева или выбран шаг;
  4. Толстая стяжка;
  5. Термодатчик располагается близко к поверхности.

Если сделаны такие ошибки, то придётся производить демонтаж пола, и перекладывать всё заново.

Не эффективно работать пол может при близко расположенном датчике к кабелю. Если он размещён в гофре, то его легко протолкнуть дальше, или наоборот вытащить на 5 см — это может решить проблему.

Неправильно функционировать тёплый электропол будет, если не соблюдены правила укладки при монтаже — нагреватель размещается под тяжёлыми предметами.

Ещё один момент, который приводит к выходу из строя устройства — не аккуратный монтаж (порыв провода). Тогда придётся разбирать конструкцию, искать участок порыва, и устранять проблемное место.

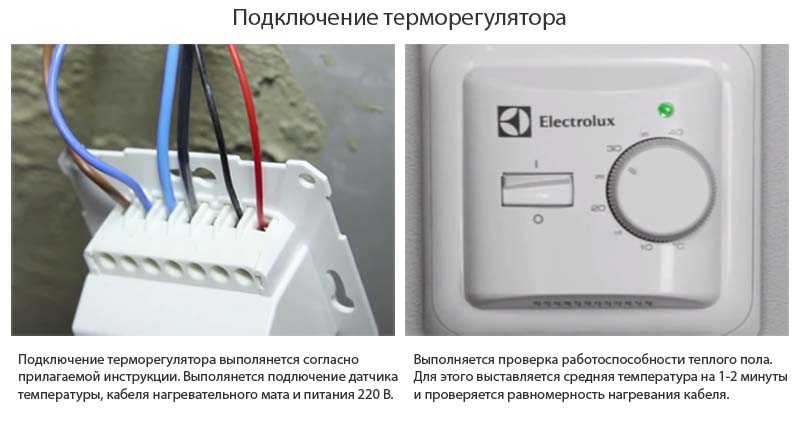

Не работает терморегулятор

Если не включается тёплый пол, то причина может быть в терморегуляторе — сломалось реле или пришла в негодность электронная схема. Выяснить, что неисправен прибор можно прямым подключением тёплого пола к сети. Если он будет греться, то проблема в регуляторе.

Начинать производить ремонт нужно с демонтажа приспособления с посадочного места, так чтобы были видны клеммы.

Затем надо проверить мультиметром или вольтметром — поступает ли к терморегулятору 220 Вт.

При наличии нужного напряжения, надо убедиться в  надёжности контактов, и правильности подсоединения кабеля. Проводок из-за слабости контакта может выпасть, и программа пола будет показывать ошибку — «Обрыв датчика».

Если всё нормально, то измеряется сопротивление — соединяются контакты мультиметра и терморегулятора. Полученные данные должны быть приближены к паспортным. Если они равны 0, то неисправен регулятор, и его надо отдать в ремонт, или поменять на новый.

Проверить работает прибор или нет, так же можно следующим образом. К тем клеммам, к которым подсоединяются провода тёплого пола, нужно подключить лампочку. Затем подать напряжение с постоянным выкручиванием температурного переключателя. В случаи исправности устройства, при достижении комнатной температуры загорится лампочка.

Заменить прибор своими руками несложно. Но сначала, надо отключить питание. Потом вскрыть лицевую панель, на место старого терморегулятора установить новый, и к нему подключить все провода.

Предохранителей защищающих от короткого замыкания у терморегуляторов нет. Функция их в электрополах возложена на автопереключатель и УЗО.

Не работает датчик температуры

Ещё одна распространённая причина, из-за которой не греет тёплый пол при работающем терморегуляторе — неполадки с термодатчиком. Если он вышел из строя, не будет происходить отключение пола, что увеличит затраты на энергоресурс.

При проверке термодатчика, надо замерить его сопротивление, и сравнить результаты с паспортными данными. Небольшие отклонения допустимы, при существенных расхождениях прибор нужно заменить.

Если вы устанавливали датчик правильно — в гофре, то поменять его нетрудно. Не нужно демонтировать пол и стяжку, потребуется только немного вскрыть стену. Термодатчик вытягивается из гофры, и заменяется новым.

Повреждение нагревательного элемента

Если после проведённых проверок вы выяснили, что термостат и термодатчик исправны, и все контактные соединения качественные, то искать проблему необходимо в кабеле.

Разрыв кабеля мог произойти при монтаже. Наличие короткого замыкания можно проверить мультиметром, но для определения места разрыва требуется более сложное оборудование.

Сначала кабель отсоединяется от терморегулятора, и тестером замеряется сопротивление между двух жил. Оно должно соответствовать заводским показателям —  11 — 700 Ом. Допустимое расхождение в пределах 5 %.

Если значение равно 0 — то присутствует короткое замыкание. Это бывает при перегреве системы или при неправильно произведённом расчёте сечения кабеля. Если прибор выдаёт бесконечность, значит, есть обрыв провода или он перегорел. Тогда следует проверить соединения.

Если показатели в сотнях Ом, то нужно подключить манометр на 2500 В, и подать повышенный уровень напряжения между оплёткой и жилами кабеля. Значение равно 0 — кабель пробит или потерян контакт в муфте, необходимо определить место повреждения.

Чтобы, выявить точное место неисправности понадобятся:

  • трансформатор;
  • генератор сигнала;
  • электромагнитный датчик;
  • тепловизор.

Порядок действий такой:

  • прожигаем место, где слабая изоляция — подаём туда повышенное напряжение (10 кВ), при наличии напряжения в жилах 350 В, это приводит к образованию розжига сварочной дуги;
  • при этом, генератор подаёт сигналы в кабель;
  • электродатчиком находим пробой;
  • просматриваем внимательно тепловизором весь участок. В месте прожига будет повышенная температура.

При использовании греющих мат поиск гораздо проще, ведь они находятся ближе к поверхности.

Если после проверки мультиметром (смотрите инструкцию как проверить) выявлено наличие замыкания между жилами, то проводить прожигание не нужно. Сразу можно подключать генератор и искать точку повреждения.

После выявления места повреждения, можно переходит непосредственно к ремонту кабеля тёплого пола. Пошаговая инструкция выглядит следующим образом:

  1. На месте выявленного повреждения демонтируется напольное покрытие.
  1. Отбивается стяжка или клей.
  1. Чаще, причина заключается в том, что потерян контакт в муфте. Она прогревается строительным феном — это облегчит процесс её разделывания.
  1. Муфта срезается в месте порыва.
  1. Зачищаются жилы в местах разрыва.
  1. Устанавливается контактная гильза, предварительно на кабель следует одеть муфту. Место соединения нужно обмотать изолентой.
  1. Муфта сдвигается на  соединённый участок, и спаивается при помощи фена для герметичности.

При простом разрыве кабеля, процесс действий такой же. Только отсутствует муфта, которую нужно срезать.

Выход из строя инфракрасной плёнки

Инфракрасная плёнка относится к электрополам, и она может не работать по озвученным выше причинам: нет питания, неправильно произведенный монтаж, поломался терморегулятор или термодатчик.

Но, у плёнки есть свои особенности — она подключается к сети проводами, которые подсоединяются к медной шине зажимами. При плохом контакте, окисляется металл, это вызывает обрыв цепи.

Поэтому, если были проверены все приборы, а пол всё равно не греет, то надо обследовать контакты. Их следует поджать, или заменить зажим (если он сломался).

Оборудование подобрано неверно

Недостаточное функционирование тёплого пола может быть из-за неправильно выбранной модели. Перед покупкой нужно определить задачи напольной системы отопления — оно будет дополнительным или основным обогревом.

В качестве дополнительного отопления подойдёт экономичная модель, способная прогревать пол до 30 градусов. Если это будет единственная система отопления, то мощность должна быть больше, которая сможет прогревать поверхность до 40 градусов.

При выборе устройства следует учитывать теплопотери и расстояние между нагревателям.

Не греет водяной тёплый пол — причины и способы их устранения

Почему не греет водяной теплый пол?

Смотрите это видео на YouTube

Гарантия хорошей работы водяного отопления — правильно произведённый монтаж, качественные и грамотно подобранные по мощности комплектующие.

Как и с электрополами, плохая теплоизоляция существенно снизит эффективность обогрева, а для исправления этой ошибки требуется полная переделка конструкции. Поэтому, к выбору и возведению водяного тёплого пола следует подходить серьёзно.

Мы расскажем об основных причинах, которые приводят к сбою в работе отопительной водяной системы.

Повреждён трубопровод

Основная проблема, которая возникает при работе гидрополов — протечка. Причиной будет являться резкое снижение давления внутри трубопровода.

Чтобы выявить наличие протечки, следует осмотреть напольное покрытие. Вы можете обнаружить мокрые пятна в местах стыковки отделочного изделия. Если такой осмотр не дал результатов, то нужно провести осмотр тепловизором. Определив место повреждения трубопровода можно переходить к ремонтным работам, но перед этим следует слить воду с системы.

Последовательность ремонтных работ следующая:

  1. Производим демонтаж отделочного материала.
  1. Удаляем стяжку, лучше для этого использовать перфоратор.
  1. Разрезаем трубу с помощью ножовки в месте повреждения.
  1. Очищаем трубу от загрязнения.
  2. Выравниваем края трубы развёрткой.
  1. На оба конца трубы одеваем муфту и обжимаем клещами.

После тестирования системы на герметичность, можно заливать стяжку и укладывать финишное покрытие.

Неравномерный нагрев из-за различной длины контуров

Если пол слабо или неравномерно прогревается, то вероятно происходит неравномерная подача теплоносителя по трубопроводу. Это бывает из-за различной длины контуров. В длинных петлях, при равной подающей скорости теплоносителя, остывание происходит быстрей.

Чтобы исправить ситуацию, необходимо отрегулировать объём и скорость подачи воды в каждую ветку. В зависимости от схемы подключения это делается при  помощи вентилей на гребёнки или трёхходового клапана. Для выяснения результата внесённых изменений, потребуется подождать пока пол прогреется.

Если использовать автоматические приспособления (термодатчик или сервопривод), то процесс корректировки существенно упростится. Регулировка подачи воды будет запускаться в автоматическом режиме.

Неисправно электрооборудование

При отсутствии протечки, неисправность надо искать в оборудовании, работающем от электросети — это термостат, термодатчик и электронасос.

Сначала следует проверить, что в термодатчике и каждой клемме регулятора есть напряжение, делается это мультиметром или индикаторной отвёрткой. Если сломался датчик или термостат, то их лучше заменить на новые.

О поломке насоса говорит отсутствие звуков при его включении. Перебои в работе связаны с отложением солей из воды. Запустить мотор можно проворачиванием крыльчатки отвёрткой, но предварительно его надо снять. Если же такие мероприятия не дали результата, то насос следует заменить.

Не прогревается полностью от котла

Причин, по которой гидропол не греет всего две:

  1. Маленькая мощность котла. Чтобы обогреть одну комнату квартиры, следует уменьшить температуру в других.
  2. Неправильно подобранный насос — не хватает мощности для прогона теплоносителя по всем веткам. Решение — замена насоса на более мощный.

Проблема с обраткой

Есть несколько причин, по которым обратка может быть холодной, что в свою очередь приводит к снижению эффективности работы пола:

  1. Маленький напор — теплоноситель не успевает выталкивать холодную воду. Для устранения этой проблемы необходимо установить насос. Он обеспечит нужный уровень циркуляции теплоносителя, выталкивая его в контуры. Такая же проблема может возникнуть при наличии насоса, но если он не подходящей мощности, поэтому к расчёту мощности прибора надо подходить серьёзно.
  2. Уменьшение проходимости труб — их следует прочистить. Сделать это можно разными способами: применяя водно-пульсирующую смесь и биопрепараты, или пневмогидроударом.
  3. Небольшой размер труб — выбраны трубы не соответствующего сечения. Изменить ситуацию можно только заменив трубы на изделия с нужным сечением.
  4. Неправильный монтаж — перепутаны трубы обратки и подачи. Следует по новой схеме, правильно произвести подсоединение труб пола к гребёнке.
  5. Завоздушенность системы — наличие воздуха в системе приводит к плохой проходимости теплоносителя. Чтобы убрать воздух из трубопровода, нужно открыть воздухосбросник.

Плохая изоляция

Отсутствие или плохо уложенная теплоизоляция — частая причина не эффективной работы тёплого пола. Нередко в качестве подложки используется обычная полиэтиленовая плёнка, но она не является теплоизоляцией. Требуется укладка пенополистирольных плит толщиной 5 — 10 см.

Выход — переложить систему заново. Но это трудоёмкий процесс, и приводит к дополнительным тратам. Можно настроить температуру выше или установить помощнее технику, но следует посоветоваться со специалистами, так как это не безопасно.

Ведь 70 градусов — это максимальный предел нагрева теплоносителя для тёплого пола. Да и работать в таком режиме система может только временно, иначе она быстро выходит из строя.

Неправильно подобрана мощность

В среднем, теплопотери дома рассчитываются так — 100 Вт на 1 м2. Но иногда данные значения превышают и это приводит к неэффективному функционированию системы.

В таком случае требуется пересчёт тепловых потерь во всех комнатах. Можно воспользоваться онлайн-калькулятором. После чего, надо проанализировать теплопотери в помещениях, где пол не греет. С учётом этого, произвести регулировку на коллекторе тех веток, которые не нагреваются.

После перенастройки, надо дать 2 — 3 часа, и проверить результат. Если ситуация не улучшилась, придётся модернизировать систему отопления.

Слишком большой размер контуров

Чрезмерно большие по размеру контуры тоже могут быть причиной плохого прогрева тёплого пола, или может не работать один, самый длинный контур. Рекомендованная длина трубопровода 80 — 90 метров.

Небольшие превышения допустимы. Но если длина одного контура намного превышает средний стандарт, то насос не может обеспечить циркуляцию жидкости в таком трубопроводе.

Насос можно заменить на прибор помощнее, но при значительном превышении размера контура, даже он может не справится с такой задачей. Поэтому, при сооружении пола надо придерживаться рекомендованной длины контура.

Не работает коллектор

Если тёплый пол не греет, то ещё одна проблема может крыться в том, как работает распределительная гребёнка. Есть две основные причины, приводящие к сбою в работе коллектора:

  1. Неправильный выбор насосов, если их два. Насос на распределительной группе должен иметь меньшую мощность, чем насос на котле или в самой системе.
  2. Забился грязевик — требуется открутить и прочистить его.

Мы рассмотрели основные проблемы, которые могут возникнуть при работе тёплых полов. В большинстве случаев вы сами можете выявить неполадки в работе системы, и устранить их. Если вы не уверены в своих силах, то лучше пригласить специалистов.

Как найти неисправность теплого пола

Смотрите это видео на YouTube

Почему теплый пол не греет или плохо греет? Основные причины неравномерного прогрева

ПН-ВС 09:00 — 19:00

0 товар(ов) — 0.00 грн

В корзине пусто!

  • org/ListItem»>

    Новости

  • Почему теплый пол не греет?

2018-08-12 13:10:07

Симптомы Проверки/восстановления
Нет в обращении

Проверьте, открыты ли расходомеры

Проверить термостаты/приводы на

Подающая труба нагревается, обратная остается холодной даже после многих часов работы, температура на подающей стороне не повышается.

Проверить правильность открытия расходомеров

Воздушный шлюз – промыть, повторив процесс заполнения.

Недостаточный поток от котла к коллектору Скорость включения котла или насоса коллектора

Подающая и обратная трубы горячие, но температура на полу низкая.

Слишком большой поток. Слишком высокая скорость потока не будет правильно передавать тепло в помещение. Установите расходомеры на 1,5-2 для котельной системы и 1 для использования теплового насоса.

Нет горячих комнат

Убедитесь, что термостат подает запрос на нагрев и включает источник тепла/насосы. Если все в порядке, проверьте расходомеры (красный индикатор) на наличие потока и убедитесь, что все клапаны открыты.

Комнатный термостат запрашивает тепло, но на насос не подается питание.

Защитный датчик на коллекторе (если установлен) заблокирован или неисправен, проблемы с электрическим подключением.

В одной комнате тепло, в другой холодно.

Проверьте правильные приводы на правильных портах коллектора.

Недостаточный расход для всех требуемых контуров

Одна комната не нагревается.

Воздушный шлюз – промыть, повторив процесс заполнения.

Проверить, что термостат подает запрос на нагрев и открывает правильный привод

Шум в системе.

Коллектор, установленный на короткой перегородке, реверберирующий и действующий как резонатор. Натяжение медных подающих и обратных труб.

Воздух в системе – из-за неправильной процедуры заполнения

Слишком высокое давление в системе

В комнате становится слишком жарко.

Без термостатического контроля.

Не подключен к правильному порту коллектора. Термоголовка неисправна/сломана.

Комнатный стат неисправен/неисправен.
