Как выбрать теплый пол. Академия РДС

Где бы Вы не жили, в квартире или доме, одинаково хочется создать максимальный комфорт и уют собственного жилища. Одним из главных таких показателей является температура помещения. В особенности это касается пола. Не очень приятно наступать на холодный кафель или паркет, приходится искать тапочки или надевать шерстяные носки.

Теплый пол — это наиболее удобный вид отопления, при котором происходит равномерный нагрев воздуха. В результате экологически чистое тепло распределяется по всему периметру помещения.

Напольное отопление бывает двух типов: водяное и электрическое.

Водяной теплый пол

Нагревательный элемент: металлопластиковые трубы с циркулирующей горячей водой.

Эффективность водяного пола наиболее очевидна при его использовании в коттеджах, имеющих большую площадь. Водяная система позволяет значительно сократить расходы на электроэнергию.

Экономия достигается за счет невысокой температуры теплоносителя, которая не превышает 50 градусов. Если для нагрева воды применяется котел, функционирующий на газе или твердом топливе, затраты будут еще меньше. Но это далеко не единственное его преимущество.

Среди других достоинств водяных полов можно отметить:

• совместимы с разными видами напольных покрытий, за исключением деревянных;
• можно устанавливать в очень влажных помещениях;
• энергонезависимы, могут функционировать как от электричества, так и от газовых или твердотопливных котлов.

Водяные полы в основном устанавливают в частных домовладениях и очень редко в многоэтажных домах, ведь на водяной пол накладывается очень толстый слой бетонного раствора, который оказывает давление на межэтажные перекрытия.

Недостатки водяного напольного отопления:

• сложность в проектировке и высокая стоимость монтажных работ;
• трудная регулировка температуры при подключении к центральному теплоснабжению;
• долгое время прогрева помещения (до 4 часов).

Кроме того, в результате эксплуатации трубы могут повредиться и протечь. Если произойдет это неприятное событие, вода потечет прямо к соседям, и придется полностью демонтировать все напольное покрытие.

Электрический теплый пол

Электрические теплые полы универсальны. Их можно устанавливать и в частных, и в многоэтажных домах. Электрические полы легко поддаются регулировке, можно установить требуемую температуру с точностью до одного градуса.

Существуют два вида теплых полов, для функционирования которых необходимо электричество. Это конвекционные и инфракрасные. Основное их отличие заключается в принципе обогрева. В первых нагревательным элементом выступает греющий кабель, который выпускается либо в бухтах, либо в термоматах.

Инфракрасные полы хоть и относятся к электрическим системам, но представляют собой обособленную группу. Нагревательными элементами в них являются термопленка или специальные карбоновые стержни.

Электрический кабельный пол

Теплый кабельный пол появился одним из первых, но и сегодня он также актуален, как и раньше. Он отличается простой конструкцией, невысокой стоимостью материалов и монтажа, может прокладываться в любых помещениях в качестве основного или дополнительного отопления. Однако, несмотря на относительно невысокую стоимость прокладки, электрические кабельные системы требуют немалых финансовых затрат на их содержание. Расчет и монтаж кабеля требуют особой тщательности.

Более современное и усовершенствованное электрическое напольное покрытие – термоматы, представляющие собой стекловолоконную сетку, на которой закреплен обогревающий кабель. Стоимость материала дороже, чем цена греющего кабеля в бухте, но за счет точного расчета необходимого количества и простоты укладки, итоговая цена пола ненамного превышает предыдущий вариант.

Инфракрасный теплый пол

Теплоотдача инфракрасных полов до 97%, они безопасны для человека, не создают электромагнитного излучения. Исключается выход из строя всей системы, поскольку используется параллельное подключение блоков. Принцип действия напольной обогревательной системы заключается следующем: через встроенные нагревательные элементы проходит электроток, который вызывает инфракрасное излучение, передающее энергию. Инфракрасный пол представлен двумя видами: греющей пленкой и карбоновыми стержнями.

Преимущества электрических теплых полов

• Возможность использования в любых условиях (даже в сауне, бассейне или на балконе).
• Быстрый и легкий монтаж, который по плечу не только строителям, но и непрофессионалам.
• Управление таким полом крайне легкое.

Минусы электрических теплых полов

• Если нет регулятора температуры, то большие плоскости пола нагревать электричеством невыгодно.
• Электромагнитное излучение, хоть и небольшое, но имеется. Впрочем, применение хорошей экранирующей оплетки может свести его к минимуму.

От каких параметров отталкиваться при покупке теплого пола

• Тип помещения. Некоторые пространства заведомо более холодные и нуждаются в большем нагреве, например, лоджия или балкон.
• Вид обогрева. Для основного отопления нужно выбирать большую мощность, чем для вспомогательного, и остановиться на кабельном тёплом поле или инфракрасной плёнке. Маты идеальны для дополнительного обогрева.
• Площадь обогрева. Следует учитывать чистую площадь комнаты, исключая места, где будет стоять габаритная мебель или оборудование.
• Вид термостата. Он отвечает за работу всей системы.
• Способ монтажа. Укладка может быть сухой, в стяжку или плиточный клей, и по-разному влияет на уровень поднятия пола.

КАТАЛОГ ТЕПЛЫХ ПОЛОВ

С уважением,

Команда Факультета внутренней отделки

#РДС-Академия

Теплый пол своими руками (+фото) | Своими руками

Содержание ✓

• ✓ Модернизация идеи теплых полов своими руками
• ✓ Конструкция самодельного теплого пола
• ✓ Теплый пол своими руками: мнение специалиста
• ✓ Теплый пол – мнение профессионалов
• ✓ Тёплый пол или тепло под ногами – о различиях в конструкции

Модернизация идеи теплых полов своими руками

Я хочу рассказать об одной технической самоделке, которая, быть может, будет интересна многим домовладельцам.

Ее автором является мой сосед по даче, и я отправляю эту информацию с его согласия. И так как я был у него на «подхвате» при монтаже, то надеюсь, что правильно донесу суть изобретения.

Мой сосед построил своими руками добротный гараж. Он неплохо утеплен, в нем есть смотровая яма и даже небольшая комната для отдыха.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

А так как дома у него имеется подогреваемый электричеством теплый пол, то такую же систему он решил использовать и для отопления гаража, но в очень модернизированном виде.

Известно, что бывает два типа теплых полов — электрические и водяные. Сосед объединил обе эти версии и создал свою, оригинальную схему, так как отапливать одним электричеством гараж весьма накладно.

Читайте также:  Как укладывать паркет на теплый пол (пол с подогревом)

Конструкция самодельного теплого пола

Итак, система соседского теплого пола состоит из двух частей: нагревательной и распределяющей тепло. Первая сделана с использованием электричества, а вторая напоминает водяной пол. С нее и начнем рассказ.

По всей площади гаража на пол мы уложили в виде петель металлопластиковую трубу. Причем по обе стороны от смотровой ямы сделали два контура, не зависящих друг от друга.

Трубу отделили от земли 10-сантиметровым слоем теплоизоляционной плиты из экс-трудированного пенополистирола. Когда это было сделано, мы залили трубу бетоном. Таким образом, при пропускании нагретой воды по трубе тепло не пойдет в грунт (ему преградит путь пенополистирол), а будет полностью распределяться по полу, который в свою очередь отдаст тепло всему гаражу.

Для подготовки теплой воды сосед приспособил всем известные ТЭНы (на фото — темный вертикальный цилиндр).

Теплоносителем в этой системе является вода. Ее постоянный подпор обеспечивает гидроаккумулятор (красный бак). Чтобы обеспечить циркуляцию воды в системе, предусмотрен насос. У соседа был старенький насос, так он туда его и приспособил, поставив для подачи охлажденной, отработанной воды в блок ТЭНов.

Уже две зимы функционирует эта система, и у соседа никаких замечаний к своему изобретению нет.

Читайте также:  Плитка и теплый пол в ванной комнате своими руками – пошаговая инструкция и фото

Теплый пол своими руками: мнение специалиста

Технология устройства теплого пола в жилище приобретает все большую популярность. Сегодня на практике используется несколько систем обогрева. В одном случае источником тепла могут быть трубы с горячей водой, в другом — электрический кабель. При этом отличие этих систем от других состоит в том, что они являются низкотемпературными нагревателями, равномерно распределяющими тепло по всей поверхности покрытия, прогревая его до 30°С.

Конструкция домашнего обогрева представляет собой многослойный пирог. В первый слой заливают основание из бетона, далее производят укладку гидроизоляции и теплоизоляции. Поверх теплоизоляционного слоя монтируют цементную или бетонную стяжку, которая включает в себя нагревательные элементы (рис. 1,2).

Следует отметить, что установка теплых полов на водной основе потребует сложных монтажных работ, стоимость которых довольно высока. Однако достоинством такой системы является небольшой расход энергии во время эксплуатации, которая не потребует больших финансовых затрат. В загородном доме, где площадь отопления большая, водяные полы будут более выгодными. Но нельзя забывать и о том, что в случае каких-либо протечек в трубах, их место довольно трудно обнаружить.

На практике часто возникает вопрос: какой вид обогрева лучше? Несомненно, предпочтение чаще отдают системам обогрева с электрическим кабелем. Они уже по всему миру зарекомендовали себя как практичные и безопасные системы отопления. Кроме того, они удобны и просты в монтаже и не требуют особого ухода. Электрические полы могут быть проложены в любой части дома и под любое напольное покрытие (плитка, дерево, ламинат, линолеум). В современных системах с электрическим обогревом существует возможность организовать подогрев не всей поверхности, а только какой-то части пола.

В помещении, оборудованном теплым полом, ощущается постоянное тепло и комфорт даже при снижении комнатной температуры. Никогда не возникнут сквозняки и воздушные вихри с микрочастицами пыли. Прежде всего, это связано с тем, что теплый пол имеет небольшую рабочую температуру (в отличие от радиаторной батареи, которая нагревается до 70°С).

Система теплых полов состоит не только из нагревательных элементов, она также оснащена аппаратурой терморегуляции (термодатчики и терморегуляторы). Датчики температуры воздуха позволяют поддерживать необходимую комфортную температуру в комнате на разной высоте. Так. на уровне головы температура держится в диапазоне 18-24°С, на уровне пола — 24-27°С. Подобное разумное отопление (обогрев) с вертикальным распределением тепла дает возможность снизить расход электричества.

Теплый пол – мнение профессионалов

Система теплый пол для начинающих монтажников

Напольные системы обогрева завоевывают все большую популярность, ведь помогают повысить тепловой комфорт в помещении. В загородном доме можно установить водяной или электрический теплый пол.

Теплый пол по сути представляет собой очень большой радиатор, уложенный горизонтально у вас под ногами. В отличие от конвекторов, в которых греется проходящий сквозь металлические трубки воздух, здесь благодаря инфракрасному излучению, испускаемому теплой поверхностью, нагреваются прежде всего окружающие предметы, в том числе наши тела.

Максимум комфорта

У нагретого и испускающего лучистое тепло пола есть большие преимущества перед его менее габаритными собратьями – радиаторами отопления. Они состоят: а) в самом правильном распределении тепла по высоте: от пола к потолку; б) в отсутствии сквозняков.

При использовании радиаторного отопления происходит снижение относительной влажности воздуха, приходится постоянно проветривать помещение, а конвекционные потоки вызывают высокую концентрацию пыли в помещении. В помещении с «теплым полом» создается максимальный тепловой комфорт, и находящиеся в нем люди чувствуют себя очень уютно.

Больше тепла!

Отдавать всю функцию отопления в доме только «теплым полам» экономически нецелесообразно. Ограничения связаны с тем, что пол нельзя нагреть до столь же высокой температуры, как радиатор. По нормативам – макс, температура пола 32 гр. При такой температуре пола выделяемого с поверхности тепла может не хватить для отопления: потери тепла окажутся больше. Придется всерьез озаботиться утеплением дома. Зато с помощью «теплых полов» можно решить задачу дополнительного отопления для создания наибольшего теплового комфорта. Как дополнение к основной системе отопления, «теплые полы» не создают проблем ни при проектировании, ни при монтаже, ни в ходе эксплуатации.

Я водяной, я водяной!

Определившись со схемой размещения «теплых полов», нужно решить следующий вопрос: каким им быть – водяным или электрическим?

Водяной «теплый пол» — это по сути элемент единой системы отопления. Теплоноситель, как правило, горячая вода, проходит по трубам, уложенным в бетонную стяжку или непосредственно на теплоизолированный черновой пол под напольным покрытием, и нагревает поверхность пола. Естественно, требуется независимая регулировка температуры теплоносителя, чтобы пол не перегрелся. Для этого устанавливается узел смешивания теплоносителя, состоящий из насоса, коллектора и термостатического смесителя.

Вода под ногами

Трубы, замоноличенные в стяжке, хорошо защищены от механических повреждений. Но при скрытом монтаже трудно бороться с протечками – обнаружить их сложно, а для доступа к поврежденной трубе придется вскрывать пол, ломать стяжку. Поэтому лучше  на  этапе  монтажа предусмотреть все меры,  позволяющие   исключить   повреждения. Важно выбирать качественные трубы и фитинги. В водяных «теплых полах» используются, как правило, гибкие трубы из сшитого полиэтилена или высококачественные   металлопластиковые трубы. При заливке бетона нужно поддерживать в трубах давление. И обязательно провести гидроиспытания перед заливкой стяжки.

Способы укладки теплых полов

Самый простой и быстрый способ укладки водяного «теплого пола» — одиночным змеевиком. Обычно используется, если надо уложить пол на большой площади. Но у него есть минус: неравномерное распределение температуры по поверхности пола. Двойной змеевик – это модификация одиночного змеевика, отличающаяся тем, что подающие и обратные трубы идут параллельно друг другу.

Это обеспечивает более равномерное распределение тепла по поверхности пола, но больший разброс температур на малых участках. Самый лучший способ – спиралью. Он самый сложный для укладки, требует больше времени, но у него самое ровное распределение температуры по поверхности пола.

Трудности выбора

Водяные «теплые полы» экономичнее электрических. Ведь природный газ – самое распространенное топливо в системах отопления – гораздо дешевле электроэнергии (в пересчете на единицу выработанного тепла). Иное дело – регионы, где нет газификации.

Там остается единственный вариант — электрические «теплые полы», которые бывают стержневыми, пленочными и кабельными.

Стержневой ИК-пол

Интересное решение – саморегулирующийся карбоновый мат. Нагревающими элементами в нем служат карбоновые стержни, подключенные параллельно к токопроводящей шине, а за выделение тепла отвечает композиционный материал, содержащий мелкодисперсный графит. При нагревании происходит расширение материала, расстояния между зернами графита увеличиваются, и электрическое сопротивление возрастает.

Соответственно, падает выделяемая тепловая мощность. Мат можно отрезать от рулона прямо на месте, сколько требуется при монтаже. У входной двери и под окнами выделяемая   мощность – максимальная, а под мебелью и ковром – минимальная. Как и саморегулирующийся кабель, карбоновый мат не может перегреться и перегореть.

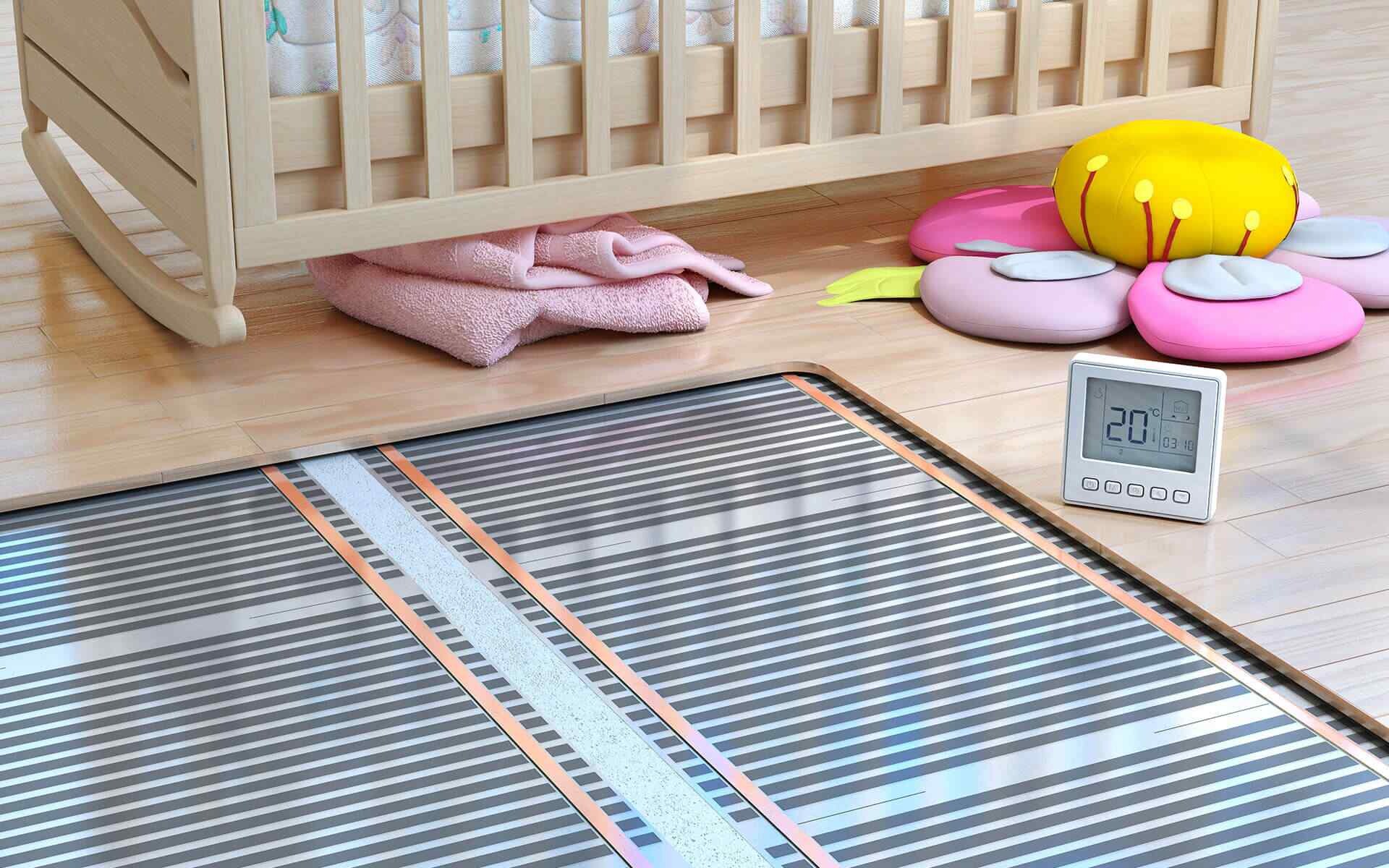

Пленочный ИК-пол

Нагревательным элементом пленочной инфракрасной системы служит тонкая полимерная пленка, поверхность которой испускает ИК-лучи. Между двумя слоями полиэстера запаяны сегменты из токопроводящего наполнителя (графита, карбона), к которым через проводники подается электрический ток. Пленка дает возможность устанавливать теплый пол даже под такие капризные напольные покрытия, как ламинат или ковролин.

При этом стяжка не требуется, пленку просто расстилают под напольным покрытием. В связи с этим пленочные полы могут быть установлены даже во время косметического ремонта всего за пару часов.

Регулируем температуру

Терморегулятор – устройство для управления функциями системы отопления. Когда температура достигает заданных показателей, система отопления отключается, а в случае остывания она вновь начинает свою работу. Терморегуляторы обычно устанавливают на стену, их количество и мощность определяют площадью «теплого пола». Терморегуляторы бывают электромеханические и электронные.

Первые отличаются простотой, надежностью и сравнительно невысокой стоимостью, но чаще их устанавливают в промышленных помеще-нях. Вторые – высокоточные, более удобны в использовании, оснащены ЖК-дисплеем. Среди электронных терморегуляторов выделяют программируемые устройства, позволяющие задавать необходимую температуру в определенные дни и время.

Кабельный пол

Полы на основе нагревательных кабелей делятся на кабельные секции и нагревательные маты. Кабельный пол представляет собой кабель с высоким удельным электрическим сопротивлением, замурованный зигзагообразно в бетонную стяжку, расположенную под напольным покрытием. Кабель укладывают на теплоизоляцию, покрытую фольгой, чтобы тепло шло по преимуществу вверх, а не во все стороны равномерно.

В качестве теплоизоляционного материала используется пробка или пенополистирол. Кабель обязательно снабжается двухслойной изоляцией, защитным экраном, поглощающим основную часть электромагнитного излучения, и герметичными соединительными муфтами.

Выбираем кабель

Резистивный кабель бывает одножильный и двужильный. Двужильный излучает примерно в пять раз меньше электромагнитной энергии, чем одножильный.

В европейских стандартах прописано, что в помещениях, где находятся люди, необходимо использовать только двужильный кабель. Тепловыделяющий элемент саморегулирующегося кабеля – полимерная матрица, впрессованная между параллельными проводниками.

Саморегулирующийся кабель можно нарезать на куски любой длины. Погонная мощность не зависит от длины контура. Нитки кабеля могут располагаться вплотную и даже пересекаться – кабель не перегреется.

Укладка по правилам

Электрический кабель укладывают под открытыми участками пола. Его нельзя класть под коврами и мебелью, плотно прилегающей к полу, так как кабель может перегреться и выйти из строя. Шаг укладки рассчитывают исходя из требуемой мощности.

Еще проще укладывать тепловые маты. Они представляют собой полиэтиленовую сетку с уже закрепленным на ней кабелем. Мат раскатывают по слою теплоизоляции и заливают цементно-песчаной стяжкой – вот и вся работа. Толщина стяжки от 2 до 5 см В продаже есть также сверхтонкие нагревательные маты на эластичной растягивающейся основе. Укладывают их в слой плиточного клея, толщина которого всего 8-10 мм.

Водяной пол Rehau своими руками – мастер класс

По периметру помещения крепят отстенную изоляцию – самоклеящуюся ленту из вспененного полиэтилена.

На всю поверхность пола  укладывают теплоизоляционные маты из пенополистирола, пенополиуретана или минеральной ваты.

Отгибают защитную пленку (фартук самоклеящейся ленты) и накрывают ею изоляционные маты.

Конец греющей трубы Rautherm присоединяют к коллектору. После укладки греющего контура трубу снова подводят к коллектору.

Систему заполняют водой.

Производят гидравлическую балансировку. Трубопроводы проверяют на герметичность.

Во время заливки цементной или гипсовой стяжки система твердения стяжки проводят тепловое испытание.

Стержневой пол UNIMAT своими руками

1. Очистите пол. Уложите тепло-отражающий материал. Подготовьте в полу место для датчика температуры пола.

2. Разложите маты Unimat Rail равномерно по площади пола и соедините полосы друг с другом.

3. Зафиксируйте маты на поверхности пола скотчем. Присоедините провода нагревательного мата к терморегулятору.

4. Установите датчик пола в монтажную гофрированную трубку и закрепите ее. Вставьте и соедините датчик с терморегулятором.

5. Подключите терморегулятор к электрической сети. Включите мат, проверьте его работоспособность и надежность соединений.

6.Равномерно нанесите цементную стяжку или плиточный клей. Включайте обогрев только после полного затвердения стяжки!

Пленочный пол CALEO

Уложите на поверхность пола теплоотражающий материал.

Разложите листы термопленки Caleo Grid на теплоотражающий материал (без воздушного зазора). Установите терморегулятор.

Уложите монтажные 1 провода и определите места для снятия изоляции. Соедините термопленку с проводом. Изолируйте места подключения.

Подключите соединительные провода к терморегулятору.

Установите и подключите датчик пола к терморегулятору. Протестируйте систему обогрева.

Уложите поверх «теплого пола» полиэтиленовую защитную пленку, а затем – финишное напольное покрытие.

Тёплый пол или тепло под ногами – о различиях в конструкции

Систему «теплый пол» используют, как правило, в качестве дополнительного контура отопления, больше для комфорта,  чем для поддержания нужной температуры в доме. Хотя ничто, казалось бы, не мешает превратить ее в основной источник тепла, ведь «теплый пол» – это по сути уложенный плашмя большой радиатор. Причем расположен он оптимальным образом – под ногами.

Как и любой радиатор отопления, «теплый пол» благодаря инфракрасному излучению, испускаемому его поверхностью, нагревает, в первую очередь, не воздух, а предметы, которые находятся в комнате, в том числе – наши бренные тела. А уж от них постепенно нагревается и воздух. Такой обогрев создает более комфортное ощущение тепла, чем конвекторы, в которых нагревается проходящий через горячие металлические трубки воздух.

Весь пол – большой радиатор

У нагретого до температуры порядка 30-32 °С пола есть несколько существенных преимуществ перед его металлическими собратьями, имеющими более скромные размеры, – радиаторами отопления, которые располагаются, как правило, по периметру комнат.

Во-первых, нет столь значительных перепадов температуры, а значит, нет и сквозняков. Во-вторых, теплый воздух поднимается от самого пола к потолку, так что возле пола не образуется прослойка холодного воздуха, и ноги, что немаловажно, всегда пребывают в тепле. В совокупности все это называется тепловым комфортом, и «теплый пол» в этом деле специалист!

НАША СПРАВКА

Как бы ни был прост монтаж кабельного «теплого пола», еще проще укладываются готовые тепловые маты. Они представляют собой полиэтиленовую сетку с уже закрепленным на ней кабелем. Мат раскатывают поверх теплоизоляции, накрытой фольгой, и заливают цементно-песчаной стяжкой толщиной от 2 до 5 см. Стяжка не только служит основанием для напольного покрытия, но и аккумулятором тепла, равномерно распределяя его по всей подогреваемой площади пола.

Что же мешает сделать «теплый пол» основной системой отопления в доме, вовсе отказавшись от радиаторов и конвекторов? Отчего выходит наоборот: радиаторы главенствуют, а «теплый пол» лишь помогает? Прежде всего, необходим инженерный расчет. Возможные ограничения связаны с тем, что пол нельзя нагреть до столь же высокой температуры, как радиатор. Действующими нормативами установлена максимально допустимая температура пола: 32 °С.

Если пол окажется горячее, то вместо комфорта можно даже навредить здоровью. Выделяемого с поверхности пола тепла при сравнительно невысокой температуре может оказаться недостаточно для полноценного отопления помещений. И придется либо отказаться от напольной системы отопления, либо позаботиться об утеплении жилища.

Кроме того, существует вопрос цены. Система отопления посредством «теплых полов» будет стоить значительно дороже, чем обыкновенная радиаторная система отопления. Однако помимо первоначальных затрат есть еще и эксплуатационные расходы.

И если эксплуатация электрического «теплого пола», играющего роль единственной системы отопления в доме, действительно влетит в копеечку, то водяной «теплый пол» может оказаться достаточно экономичным, ведь температура воды в трубах, проложенных под напольным покрытием, существенно ниже, чем в батареях отопления. В общем, нужно считать.

Что же касается задачи дополнительного отопления в таких помещениях, как прихожая, кухня и ванные комнаты, где чаще всего наличествует плиточное напольное покрытие, то она легко решается при помощи «теплых полов», как электрических, так и водяных.

Водяной «теплый пол»

Водяной «теплый пол» с точки зрения конструкции и монтажа мало чем отличается от обычной радиаторной системы отопления. Вот только батарей под окнами нет. Горячая вода или иной жидкий теплоноситель протекает по трубам, уложенным на теплоизолированный черновой пол под напольным покрытием – непосредственно или в бетонную стяжку, – и нагревает поверхность пола.

Разумеется, желательна независимая регулировка температуры теплоносителя, чтобы пол не перегрелся. В водяных «теплых полах» применяются, как правило, трубы из сшитого полиэтилена или высококачественные металлопластиковые трубы с очень надежными и долговечными соединительными элементами, ведь добраться до них в случае аварии очень и очень непросто.

Водяные «теплые полы» намного экономичнее электрических. При этом монтаж водяных «теплых полов» достаточно прост, и с ним, в принципе, вполне можно справиться самостоятельно. К тому же водяные «теплые полы», в отличие от электрических, не создают электромагнитного излучения, которое, хотя и не превышает действующих нормативов, все же не добавляет пользы нашему здоровью.

Но этим причинам электрические «теплые полы» целесообразно использовать в помещениях с небольшой площадью, в которых люди находятся недолго: в тамбуре, в прихожей, на крыльце дома, – а в кухне и ванной комнате лучше отдать предпочтение водяным «теплым полам».

Электрический «теплый пол»

Электрический «теплый пол» представляет собой кабель с высоким удельным электрическим сопротивлением, вмурованный в бетонную стяжку под напольным покрытием. Его укладывают зигзагообразно с шагом, который необходимо рассчитать исходя из требуемой мощности. Под кабелем – теплоизоляция, покрытая фольгой, чтобы тепло распространялось вверх, а не во все стороны. Кабель обязан иметь двухслойную изоляцию, защитный экран, поглощающий основную долю электромагнитного излучения, и герметичные соединительные муфты.

Чаще всего применяется обычный резистивный кабель, потому что он намного дешевле, чем более совершенный саморегулирующийся кабель, о котором пойдет речь ниже. Резистивный кабель для «теплых полов» встречается двух видов: одножильный и двужильный (витая пара). Двужильный кабель излучает примерно в пять раз меньше электромагнитной энергии, чем одножильный, – в этом состоит его преимущество.

В пол монтируется датчик температуры. В паре с автоматическим терморегулятором, установ ленным в помещении, они поддерживают заданную температуру пола.

Резистивный кабель укладывают только под открытыми участками пола. Его нельзя класть под коврами и мебелью, плотно прилегающей к полу, так как кабель может перегреться и выйти из строя.

На заметку:

В системах водяного напольного отопления традиционно используются трубы из сшитого полиэтилена (РЕХ) или металлопластика.

Применяются также гофрированные трубы из специальной не ржаве юще й стали. Они отличаются самой высокой теплопроводностью — 17Вт/м² К(за счет тепловодно-сти самой стали и толщины стенки всего 0,3 мм),

что обеспечивает максимальную эффективность обогрева (у труб РЕХ толщина стен ки 2 мм, теплопроводность — 0,5 Вт/м*К).

Теплоотдача стальных гофрированных контуров на 20 % выше, чем у пластиковых аналогов. Причем дело не только в физических свойствах стали.

В гладкостенных трубах (пластиковых) поток ламинарный, то есть спокойный.

При этом у стенок отопительного контура жидкость холоднее, чем в центре потока.

В гофрированных трубах жидкость течет турбулентным (бурлящим) потоком, что обеспечивает непрерывное перемешивание теплоносителя и, как следствие, максимально теплую температуру у стенки трубопровода. В результате повышается эффективность системы в целом.

Саморегулирующийся кабель

По сравнению с резистивным кабелем, у так называемого саморегулирующегося кабеля есть огромное преимущество: ему, в принципе, не грозит локальный перегрев. Уж такова его конструкция: тепловыделяющим элементом в нем служит полимерная матрица, впрессованная между двумя параллельными медными проводниками. Выделяемая тепловая мощность, как и удельное электрическое сопротивление, зависит от температуры: при уменьшении температуры сопротивление уменьшается – мощность увеличивается, и наоборот: при нагреве участка кабеля его сопротивление возрастает, и выделение тепла уменьшается.

Саморегулирующийся кабель можно нарезать на куски любой длины, что, конечно, очень удобно. Погонная мощность не зависит от длины контура. Нитки кабеля могут располагаться вплотную друг к другу и даже пересекаться – все равно кабель не перегреется. Саморегулирующийся кабель ведущих производителей (Thermon, Raychem, Nelson, Fujikura) служит 20-25 лет, сохраняя свои технические характеристики.

Но стоимость саморегулирующегося кабеля в несколько раз превышает стоимость кабеля рези-стивного. Только из-за высокой цены саморегулирующийся кабель в системах «теплый пол» не получил широкого распространения. Но в системах антиобледенения крыш, трубопроводов и емкостей с топливом он не имеет себе равных.

На заметку: пусть лед растает!

Лед в стакане – это хорошо. Но лед под ногами, в водосточной трубе или нависший над головой в виде убийственной сосульки – это очень и очень плохо.

Обледенение кровли чревато весенним потопом на мансарде и порчей кровельного материала, а лед в водостоках грозит непоправимо искорежить водосточные трубы.

Для защиты от вредоносного льда широко используются кабельные системы обогрева. Антиобледенительную систему устанавливают на уже готовую кровлю, подключают, и дальше она работает самостоятельно. Под управлением датчиков обогрев включается только в период возможного образования льда и отключается, как только кровля освобождается от наледи. Наряду с крышей, антиобледенительными кабелями защищают водосточные трубы и желоба, ливневые водостоки, а также мансардные окна.

На плоской кровле целесообразно использовать бронированный кабель.

В антиобледенительных системах используют как резистивный, так и саморегулирующийся кабель. Резистивный кабель обладает хорошими показателями сопротивления и мощности по всей длине, но их постоянство неизбежно приводит к лишнему расходу энергии. Саморегулирующийся кабель лишен этого недостатка, но стоит в разы дороже. Так что нужен расчет в каждом конкретном случае.

Нагревательный кабель можно проложить не только на крыше, но и обогреть крыльцо, дорожку во дворе, небольшую площадку, подъезд к гаражу и т. д. Можно использовать также специальные шланги, по которым циркулирует нагретая жидкость (желательно антифриз, а не вода, которая сама может замерзнуть).

НАШ СОВЕТ

Мощность кабеля для крыши рассчитывают, исходя из местных климатических условий, кровельного материала и качества теплоизоляции кровли.

Как правило, применяются кабели с тепловыделением 20-30 Вт/м и мощностью 250 Вт.

Система комплектуется датчиками температуры и терморегуляторами. В водосточных трубах и лотках диаметром свыше 125 мм рекомендуется устанавливать две магистрали кабеля, что обеспечивает мощность порядка 40 Вт/м.

Самый тонкий

В последнее время набирают популярность электрические теплые полы   с нагревательным элементом из аморфной металлической ленты. Такие супертонкие нагревательные маты  имеют ряд преимуществ: Маты можно установить под любое покрытие: плитку, ламинат, ковролин, линолеум, паркет. Допускается возможность установки мебели и фаянса.

Аморфная металлическая лента покрывает до 50 % мата, что гарантирует равномерность обогрева.

Иными словами, не возникает эффект «тепловой зебры».

Лентовидная конструкция, высокая теплопроводность изоляции, низкая теплоемкость позволяют добиться высокого КПД и значительной экономии электроэнергии.

© Авторы: Алексей Меркушев, Виктор Страшнов, Алексей Рябов

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Теплый пол 101 — Bob Vila

Иллюстрация: Findanyfloor.com

Теплый пол, возможно, является идеальной системой отопления дома. Он удобный, эффективный, ненавязчивый, тихий и не раздувает пыль и аллергены, как это делают системы принудительного горячего воздуха. Вместо того, чтобы перегревать периметр комнаты в надежде, что теплый воздух пройдет по всему пространству, прежде чем подняться, теплый пол подает тепло снизу. В результате получается более равномерное общее тепло, которое согревает все в комнате, включая поверхности, мебель и, самое главное, вас. Лучистое тепло похоже на тепло, которое вы чувствуете, когда стоите у окна в солнечный холодный день. Ваше лицо кажется теплым, но солнцу не нужно нагревать воздух снаружи, чтобы вы чувствовали себя так.

Для справки, полы с подогревом существовали веками, начиная с гипокауста — пола, поднятого на столбах, где тепло могло циркулировать внизу и излучаться сквозь слои плитки и камня — древних турецких и римских бань до эпохи Фрэнка Ллойда Райта. принятие более современных японских образцов века. И хотя раньше решение об установке лучистого отопления принималось до начала строительства, сегодняшние инновации делают его осуществимым и даже подходящим для самостоятельной модернизации существующего дома.

Типы систем лучистого обогрева полов

Теплые полы нагреваются либо с помощью кабелей электрического сопротивления, либо с помощью горячей воды, протекающей внутри труб.

Электрические системы

Электрические системы лучистого отопления обычно являются дополнительными, а не единственным источником тепла для помещения. Кабели, которые часто предварительно прикрепляются к матам для простоты установки, укладываются поверх чернового пола на слой тонкозатвердевшего раствора. Керамическая или каменная плитка – популярный выбор готового пола. Существуют также излучающие электрические прокладки для подогрева пола, которые можно устанавливать под ламинат и другие плавающие полы, например, из искусственной древесины. Один производитель, Thermosoft, производит прокладки, которые производят 31 БТЕ на квадратный фут. Установка проста. Просто раскатайте его, закрепите скотчем, накройте плавающим полом и выполните электрические соединения. Раствор не требуется.

Не хотите снимать старый пол? Такие компании, как SunTouch, производят электрические излучающие прокладки, которые помещаются в ниши балок под полом. Вам, конечно, понадобится доступ к нишам из подвала или подполья. Под матами установлены плиты из стекловолокна, поэтому большая часть тепла уходит вверх, а не вниз.

Фото: manasquanplumber.com

Водяные системы

Водяные системы лучистого отопления обычно предназначены для обогрева всего дома. Вода нагревается от 100 до 120 градусов по Фаренгейту с помощью бойлера и циркулирует по трубам под полом. Трубка может быть установлена ​​несколькими способами: встроена в бетонную плиту, установлена ​​поверх существующей плиты в цементе, скреплена скобами под черным полом или установлена ​​внутри каналов специально разработанных панелей черного пола. Поверх него можно укладывать любой вид готового пола, в том числе дощатый паркет, винил или ковровое покрытие. (Примечание: некоторые установщики могут рекомендовать инженерную древесину, а не напольные покрытия из цельной древесины в домах с высоким уровнем влажности. В противном случае изменения содержания влаги могут привести к короблению, изгибу или деформации деревянных досок.)

Найдите проверенных местных профессионалов для любого домашнего проекта

Найдите профессионалов сейчас

+

Больше комфорта, меньше затрат на электроэнергию

Лучистое отопление удобнее других систем по ряду причин. Прежде всего, становится теплее, потому что тепло доставляется туда, где вы живете, — у пола. Поскольку все поверхности в комнате также нагреваются, нет холодных предметов, которые отнимали бы у вас тепло и вызывали у вас ощущение холода. Кроме того, лучистое тепло не постоянно включается и выключается, из-за чего в одну минуту вам становится слишком жарко, а в следующую — слишком холодно. Он также не сушит воздух, который, в свою очередь, сушит носовые перепонки. Кроме того, лучистое тепло относительно без сквозняков. Здесь нет подающих и обратных регистров или конвекционных радиаторов, а утечки воздуха вокруг дверей и окон меньше. Наконец, воздух внутри дома, как правило, чище, потому что пыль и аллергены с меньшей вероятностью переносятся воздушными потоками.

Фото: fotosearch.com

Поскольку электрическое отопление стоит дорого, электрические теплые полы обычно ограничиваются небольшими помещениями, такими как ванная или кухня. С такими системами рекомендуется использовать программируемые термостаты с ограничением температуры воздуха и пола для экономии затрат на электроэнергию. Водяные системы лучистого пола экономят энергию и сокращают расходы на топливо, потому что лучистое тепло ощущается комфортно при более низких температурах воздуха, что позволяет снизить температуру термостата. Дальнейшая экономия может быть достигнута, поскольку работа высокоэффективного котла при более низких температурах увеличивает срок его службы. Кроме того, водяное лучистое тепло более эффективно, чем другие системы, потому что оно использует относительно низкую температуру воды для обогрева вашего дома. По сути, весь пол представляет собой радиатор, поэтому он не должен быть таким горячим, как обычные радиаторы. Бойлеры могут нагревать воду до более низких температур более эффективно, чем они могут нагревать воду до более высоких температур.

Фото: warmboard.com

Последние инновации

Растущая популярность труб PEX (сшитый полиэтилен) в течение последних 15-20 лет сделала теплые полы более простыми в установке и герметичными. Это было не так с винтажными излучающими системами 50-х и 60-х годов, которые основывались на медных трубах, встроенных в бетон. Со временем трубки дали течь, и системы были заброшены. Вначале PEX тоже не обошлось без сбоев. Небольшие количества кислорода могут проникать в футеровку PEX, вызывая коррозию металлических компонентов, таких как чугунные котлы. Более новые версии PEX включают кислородный барьер.

Растущая популярность солнечного отопления также заставила строителей и домовладельцев переосмыслить лучистый теплый пол. Солнечная энергия является хорошим источником тепла для теплых полов, потому что солнечные тепловые коллекторы очень эффективно обеспечивают более низкую температуру воды, которая требуется для таких систем.

Упрощенная установка

Установка упростилась в последние годы с появлением чернового пола, предварительно оснащенного трубными каналами. Компания Warmboard, например, производит излучающие напольные панели размером 4 x 8 для нового строительства и панели 2 x 4 для реконструкции, облицованные алюминиевым листом для равномерного распределения тепла. Панели дороже, чем материалы, используемые в некоторых других системах, но они более эффективны и также снижают трудозатраты.

Лучистое охлаждение

Единственным недостатком лучистого теплого пола является то, что его не так просто использовать для охлаждения. В обычной системе принудительного воздушного отопления те же воздуховоды, которые подают горячий воздух по воздуховодам от печи, можно использовать для подачи холодного воздуха от центрального кондиционера. Хотя лучистое охлаждение возможно, его установка, как правило, нерентабельна. Для подачи холодной воды необходимо использовать чиллер или геотермальный тепловой насос. Кроме того, трубы для лучистого охлаждения лучше всего провести в потолке (а не в полу, лучше место для обогрева). И хотя системы лучистого охлаждения снижают температуру воздуха, также может потребоваться осушение, чтобы пассажиры чувствовали себя прохладно.

Стоимость систем теплого пола

Для нового строительства водяная система теплого пола, вероятно, будет стоить больше, чем принудительная подача горячего воздуха (воздуховоды и регистры) или гидравлические системы (плинтусные радиаторы). Однако в долгосрочной перспективе это сэкономит деньги из-за более низких настроек термостата и более высокой эффективности. Стоимость дооснащения водяными лучистыми полами варьируется в зависимости от того, есть ли доступ к черному полу и в какой степени полы и потолки должны быть сорваны и переустановлены. В качестве отправной точки материалы и механическое оборудование для установки водяного лучистого тепла в доме площадью 2000 квадратных футов стоят около 3500 долларов или 1,75 доллара за квадратный фут, по данным компании Radiant Floor. Это исключает источник тепла и предполагает наличие двух зон (1000 кв. футов подвала и 1000 кв. футов первого этажа). Стоимость рабочей силы варьируется в зависимости от работы и местоположения.

Электрический теплый пол стоит около 6 долларов США за кв. фут материалов, но зачастую его установка дешевле из-за более низких трудозатрат. К сожалению, его эксплуатация намного дороже, и поэтому его обычно имеет смысл использовать в качестве дополнительного, а не основного источника тепла.

Подходит ли вам лучистое отопление?

Лучистое тепло — не проблема, если вы строите новый дом — также может быть модернизировано, чтобы соответствовать этажам существующих домов, хотя затраты на установку будут выше. При модернизации трубы прикрепляются к нижней стороне чернового пола первого этажа, при условии, что к ним есть доступ из подвала или подполья. Если ремонт обширен и готовый пол в любом случае будет заменен, обычно лучше установить трубы над черным полом, где это будет более эффективно, проще в установке и потребует меньшего количества труб. Добавление лучистого тепла на второй и третий уровни, когда существующие полы должны оставаться на месте, может потребовать снятия потолка в комнатах ниже, чтобы получить доступ к нижней части черного пола.

Ваш источник тепла также повлияет на ваше решение. Если у вас есть эффективный котел, который не слишком стар, его, вероятно, можно использовать для обогрева ваших теплых полов. Если ваш котел знавал лучшие дни, выберите высокоэффективный, конденсационный, газомодулирующий котел, который также способен нагревать горячую воду для бытовых нужд.

Найдите проверенных местных профессионалов для любого домашнего проекта

Найдите профессионалов сейчас

+

Фон для деревянного пола Avezano For Photograhy Custom Photo Backdrop

Фон текстуры деревянного пола Avezano с теплыми световыми полосами для фотосъемки

$24,00

Распродажа
•
Сохранить

Фон текстуры деревянного пола Avezano с теплыми световыми полосами для фотосъемки

$24,00

Распродажа
•
Сохранить

Размер (Ш х В)
5×3 фута/1,5×1 м

О размере

Теперь вы планируете начать или обновить свою студию, или просто хотите провести мини-сессию у себя дома.

Однако при заказе вы можете колебаться, какой размер фонов выбрать, чтобы он идеально соответствовал вашим требованиям и стилю.

Или вы просто не уверены, достаточно ли у вас места.

Различные случаи означают изменение размера фона! Правильный выбор фона может не только соответствовать размеру ваших предметов и пространств, но и добавить индивидуальности и эстетических ощущений вашим сеансам.

Сколько людей вы планируете сфотографировать?

Для 1-2 человек требуется ширина 5 футов

Для 2-4 человек требуется ширина 6-8 футов

Для более 4 человек требуется ширина 8-20 футов

Если вы все еще не знаете, какой размер выбрать, или вам нужен индивидуальный размеры, пожалуйста, свяжитесь с нами.

Электронная почта: [email protected]

5×3 фута/1,5×1 м

5×5 футов/1,5×1,5 м

6,5×5 футов/2×1,50 м

7×5 футов/2,2×1,5 м

6,5×6,5 футов/2×2 м

10×6,5 футов/3×2 м

10×7 футов/3×2,2 м

10×8 футов/3×2,5 м

10×10 футов/3×3 м

12×10 футов/3,6×3 м

Пользовательский размер (пожалуйста, свяжитесь с продавцом)

5×3 фута/1,5×1 м

5×5 футов/1,5×1,5 м

6,5×5 футов/2×1,50 м

7×5 футов/2,2×1,5 м

6,5×6,5 футов/2×2 м

10×6,5 футов/3×2 м

10×7 футов/3×2,2 м

10×8 футов/3×2,5 м

10×10 футов/3×3 м

12×10 футов/3,6×3 м

Пользовательский размер (пожалуйста, свяжитесь с продавцом)

Товар есть в наличии
Только
0
осталось на складе
Товара нет в наличии
Товар недоступен

support@avezanobackdrop. com

Изготовлено из переработанных хлопчатобумажных тканей

Сертифицированный продукт справедливой торговли

Материал:  Полиэстер, хлопок ( 900 10 Нажмите, чтобы ознакомиться с материалом )

Фон Avezano является профессиональным для изготовления фона из полиэстера и хлопка! Все фоны представляют собой напечатанные на компьютере ткани из полиэстера и хлопка, которые не мнутся. Они портативны, долговечны и могут быть сохранены для использования в следующих съемках. Идеально подходит для любителей фотографии, фотостудий, личных, друзей или семейных фотографий.



Характеристики:    Фон можно складывать и гладить, экономя место для хранения. И стиральная машина, и сушилка безопасны. Так что чистка будет легкой. Наши фоны с яркими напечатанными изображениями обязательно произведут впечатление, а вес и качество должны соответствовать вашим ожиданиям.

Как повесить: Сверху пришит 8-сантиметровый карман для фона. Вам очень удобно повесить фон. (Если вам не нужен карман, оставьте примечание при размещении заказа. Вы также можете оставить свои особые пожелания для вашего заказа.) индивидуальный индивидуальный фон без дополнительной оплаты. если вам нужен какой-либо заказ (размер, изображение, формулировка), пожалуйста, не стесняйтесь обращаться к нам в любое время перед покупкой! Индивидуальный фон будет отправлен вам экспресс-почтой в течение 5–7 рабочих дней. ( Нажмите здесь, чтобы просмотреть информацию о доставке.

Электронная почта: [email protected]

Ваши предложения помогут нам стать лучше. Пусть вы более удовлетворены. Добро пожаловать, чтобы поделиться своими фоновыми фотографиями в Instagram и Facebook, используя тег #avezano  #avezanobackdrop #avezanophotography #avezanophotobackdrop

Нажмите, чтобы просмотреть информацию о доставке.
