Почему не греет теплый электрический пол

Здесь вы узнаете почему не греет теплый пол (электрический): в чем причина долгого и плохого нагревания, скорость и время нагрева, а также почему нагреватель перестал работать и как быстро нагревается.

Установка теплого электрического пола – дело хлопотное, но приятное.

Торжественной минуты его включения потребитель ждет, как праздника и часто наступает разочарование, если уже спустя 10-15 минут комната не полнилась долгожданным теплом.

Вообще-то наивно полагать, что системе потребуется так мало времени, особенно если она «упакована» в стяжку.

А бывает так, что она просто перестает нагреваться, и тогда нужно срочно искать ответ на вопрос, почему перестал греть теплый пол электрический.

Скорость прогрева

Чтобы точно знать, как быстро нагреться теплый электрический пол, нужно произвести расчеты с учетом его конструкции. Например, если систему монтировали без теплоизоляции, так как под полом расположено отапливаемое помещение, то теплопотери у нее будет выше, а значит и нагрев требуется более длительный.

Для оценки нагрева подобной конструкции нужно учитывать два слоя стяжки – над кабелем или матом и под ним.

Время для 1м2 рассчитывается по формуле:

t нагрева = (С/Р) • (t начальная – t конечная), где:

• C – это теплоемкость;
• P – мощность самой системы в Вт/м2;
• t – температура в начале нагревания, и какой она должна быть.

Чтобы рассчитать, какая теплоемкость 1 м2 пола, применяется формула:

C = ρ х c х V, где:

• ρ – это плотность стяжки;
• с – удельная теплоемкость всех материалов системы;
• V – это объем всей нагревательной системы.

Например, при показателях:

• мощность конструкции составляет 135 Вт/м2;
• толщина слоя раствора над кабелем 15 мм, клея 5 мм и напольного покрытия 10 мм, все вместе =30 мм;
• начальная t — +18, минимальная для системы — +27 градусов;
• с (теплоемкость стяжки) = 840 Дж/м2;
• ρ (удельная плотность) = 1600 кг/м3.

Исходя из таких параметров, получается, что теплоемкость 1м2 системы при прогреваемой толщине нижнего и верхнего слоя стяжки = 30+30 = 60 мм или 0.06 м.

Подставив цифры в формулу:

• C = ρ х c х V, получаем 1600 • 840 • 0,06 = 80 640 Дж/м2

Время для нагревания системы составит:

• t = (80640 / 135) • (27 — 18) = приблизительно 1.5 часа.

Получается, что электрическому кабельному полу без утеплителя и со стяжками над и под ним потребуется около полутора часов, чтобы с +18 разогреться до +27 градусов.

Если при монтаже теплого электрического пола применить теплоизолятор, даже если под ним отапливаемое помещение, то скорость нагрева уменьшится вдвое.

В том случае, если время нагрева электрического теплого пола значительно превышает допустимые нормы, значит система дает где-то сбой и требуется выявление причины, иначе возможны большие затраты при ее обслуживании.

Нагрев не в полную силу

Иногда потребители не сразу обращают внимание на то, что с их напольным обогревателем что-то не так. Он включен, но плохо греет. Теплый пол электрический, в зависимости от его вида, обладает параметрами нагрева, установленными производителем.

В среднем, если монтаж был произведен правильно, то для:

• инфракрасного пленочного пола время нагрева составит 10-15 минут;
• нагревательные маты, залитые клеем, за 6-8 часов дойдут до установленной термостатом температуры;
• кабельному полу, «утопленному» в толстую стяжку понадобиться для разогрева сутки.

В том случае, если системе потребовалось большее время, или она так и не достигла заданных параметров, причиной этого может быть:

1. Неправильная установка термодатчика. Если его расположили слишком близко к нагревательному элементу конструкции, то он будет заставлять терморегулятор отключаться до того, как напольное покрытие прогреется.
2. Может выйти из строя сам датчик, поэтому его необходимо проверить без отключения терморегулятора.
3. Причиной может быть низкое напряжение, чего можно избежать, если установить стабилизатор.
4. Пол может долго прогреваться, если теплопотери выше, чем успевает выработать система. Это может случиться при отсутствии теплоизоляции.
5. Изначально неверные расчеты могут значительно снизить мощность теплого пола.

Как показывает практика, чтобы не задаваться в будущем вопросом, как долго нагревается электрический теплый пол, нужно на этапе его монтажа произвести правильные расчеты и уложить систему с учетом всех слоев «пирога».

Почему не греет теплый пол (электрический)?

Когда совсем плохо греет теплый пол электрический, причины могут быть разные, и чтобы их выявить, следует провести диагностику всей системы.

Она происходит в следующей последовательности:

1. Первым проверяется наличие напряжения. Если оно есть, то нужно причина не в нем.
2. Часто именно датчик становится «виновником» того, что пол холодный. Нужно измерить на нем сопротивление и в случае неисправности просто заменить на новый.
3. Терморегулятор так же может выйти из строя, поэтому его так же нужно прозвонить и при необходимости заменить.
4. Если при проверке сопротивления в контурах с помощью мультиметра было выявлено его несоответствие заявленным параметрам, то причиной может быть либо короткое замыкание, либо прорыв кабеля.

В том случае, если наружная проверка показала, что и датчик, и напряжение, и терморегулятор в норме, причину следует искать под напольным слоем или стяжкой. Для этого придется демонтировать весь пол, что довольно хлопотно и дорого.

Если же проверка всех элементов теплого пола показала, что они исправны, то, скорее всего, были совершены следующие ошибки при монтаже:

1. Неправильный расчет мощности, поэтому система не тянет.
2. Теплоизоляция либо выполнена некачественно, либо вообще отсутствует и потери тепла не дают системе разогреться.
3. Сам монтаж был произведен некачественно, например, слишком большой шаг при укладке кабеля или стяжка оказалась толще, чем следует, либо термодатчики находятся близко к нагревательному элементу.

В таком случае, систему придется переделывать, и лучше об этих проблемах узнать до укладки напольного покрытия. Если же подойти к выбору и монтажу теплого пола со всей ответственностью, то он будет обогревать и создавать уют в холодные зимние дни на протяжении нескольких десятилетий.

Не греет электрический теплый пол: причины и рекомендации

Электрический теплый пол, как и любая нагревательная система, имеет требования по монтажу и эксплуатации. Проблемы и неисправности пленочного пола почти всегда возникают после неправильной установки или ошибок при его использовании.

Теплый пол не работает (не греет)

Наиболее частая причина данной ситуации – неисправность терморегулятора или отсутствие питания. Пленочный теплый пол не может выйти из стоя весь одновременно (все отрезки пленки), так как нагревательный элемент разделен на секции, карбоновые полосы – проводники, соединенные параллельно. Кроме того – вся поверхность пола разделена на отдельные участки (отрезы пленки).

Отсутствует напряжение на терморегуляторе. Проверяется мультиметром или индикаторной отверткой на 1 и 2 клеммах терморегулятора.

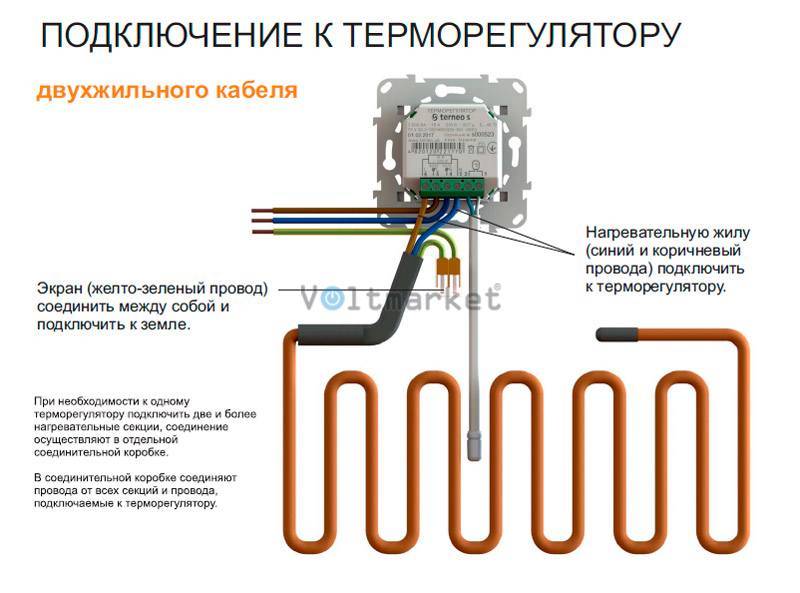

Неисправность терморегулятора. Проверяется путем измерения напряжения на выходных клеммах (обычно 3 и 4 клемма ) терморегулятора. При включенном терморегуляторе и поданной команде на включение обогрева (формирует терморегулятор) на этих клеммах должно присутствовать напряжение 220-230В. Если это так, то терморегулятор рабочий, если нет, то его необходимо заменить.

Неисправность питающего провода, идущего от терморегулятора к пленочному полу (обрыв, передавливание, отгорание и т.д.). Проверяется путем измерения сопротивления между питающими проводами теплого пола при отключенном терморегуляторе. Высокое сопротивление указывает на обрыв питающего провода. Необходим его осмотр.

Не греется определенная часть площади теплого пола

Повреждена часть карбоновых углеродных полос – обычно механическое повреждение защитного слоя пленки. Проводится визуальный осмотр зоны, которая не греет.

Ненадежный контакт между питающим проводом и токоведущей полосой на каком-либо отрезке теплого пола или механическое повреждение токоведущей полосы пленочного пола. Это справедливо, если в помещении уложено несколько отрезков пленочного пола и часть из них работает (греет) а часть нет. Необходимо провести осмотр всех соединительных контактов питающего кабеля и теплого пола и выявить место неисправности. Для этого вскрывается та часть пола, под которой не нагревается пленка.

Правила выполнения соединений подробно описаны в соответствующем разделе.

Повреждение напольного покрытия над теплым полом

Локальный перегрев участка пленочного пола. Пленочный теплый пол боится «запирания». Если произошел локальный перегрев (на полу оставили объемный предмет типа матраса или подушки) – теплообмен был нарушен, в этом месте повышается температура, что приводит к повреждению напольного покрытия. При этом сам теплый пол как правильно работоспособен. Пленочный теплый пол запрещается укладывать под мебелью и иными предметами, ухудшающими передачу тепла в окружающее пространство.

Пленочный теплый пол «гудит»

Иногда при монтаже пленочного теплого пола возникает такой эффект как «гудение» пленки, который проявляется в виде звуковых колебаний низкой частоты и воспринимается на слух как треск или гудение на поверхности пленки. При отключении питания этот эффект исчезает.

Причина появления этого треска – резонансные явления в системе «Питающая сеть – пленочный пол», которые могут возникнуть вследствие влияния гармоник основной частоты питающей сети (50Гц) на пленку. Дело в том, что в питающей сети могут присутствовать различного рода отклонения: всплеск и провал амплитуды напряжения сети, наличие высокочастотных помех, возникающих при работе оборудования и т.д. Все эти отклонения при определенных условиях в той или иной мере могут привести к такому явлению как «гудение» пленки.

Внимание! Эффект «гудения» или «треска» не является неисправностью пленки.

Рекомендации по устранению «гудения» пленки

• Проверить теплоизоляционный материал под пленкой – он должен быть непроводящим электрический ток (на основе лавсана). Как вариант можно попробовать перевернуть утеплитель отражающей стороной вниз.
• Поменять местами фазу L и ноль N на регуляторе.
• Проверить укладку пленки – медные токоведущие полосы должны быть снизу.
• Токоведущие провода от пленки до терморегулятора не должны идти по поверхности самой пленки, их нужно проводить по периметру помещения.
• Помещение должно быть сухое. Пленка иногда может гудеть при наличии сырости в помещении (например, в ванных комнатах или если стяжка в помещении до конца не просохла и т.д.)
• Иногда пленка может гудеть, если проложена вдоль плит перекрытия (там находится магистральная арматура). Можно попробовать развернуть пленку на 90 градусов и расположить ее поперек плит. Влияние конструкции пола можно проверить следующим образом: поднять участок пленки над полом на высоту 0,5-1м и послушать гудение. Если пленка продолжает гудеть, то конструкция пола не влияет на пленку.

Пол «пробивает» электричеством

Основная причина – плохая изоляция соединений питающего провода и токоведущих полос. Необходим осмотр всех клемм и соединений.

Нарушение изоляции питающего провода – проблема может возникнуть при длительной эксплуатации теплого пола при неправильном монтаже соединительных проводов (особенно если их смонтировали внахлест).

В помещении большая влажность – например, произошла утечка воды или влага каким-то образом попала под финишное покрытие на теплый пол. Места соединений пленочного пола и питающего провода в этом случае – «слабое» место, которое в первую очередь необходимо проверить.

Пол слишком горячий

Расположение датчика на поверхности пленочного теплого пола

Терморегулятор настроен на работу только по датчику температуры воздуха. Некоторые терморегуляторы (в частности программируемые) имеют два датчика температуры (пола+воздуха), при настройке нужно выбрать тип датчика, чтобы управление осуществлялось по датчику температуры пола. Не рекомендуется на терморегуляторе устанавливать температуру пола выше 27-28С.

Датчик температуры пола может быть установлен неправильно. Если он находится за пределами площади, на которой уложен теплый пол, считывать температуру он может неправильно, так как пол рядом с инфракрасной пленкой не нагревается. Поэтому терморегулятор на основе показаний датчика температуры не будет отключать теплый пол.

Внимание! Если данная проблема не была устранена вовремя, могут возникнуть повреждения напольного покрытия.

При общем или локальном перегреве некоторые типы напольного покрытия (например, линолеум) способны изменить цвет или форму. Ламинат, инженерная доска также подвержны воздействию температуры. Под действием температуры они имеют способность «рассыхаться», как и от чрезмерного воздействия влаги.

Чтобы вышеперечисленных проблем не возникло – необходимо строго следовать инструкции по монтажу и эксплуатации инфракрасного пленочного пола.

4 Распространенные проблемы с электрическими системами обогрева пола и способы их устранения

1. Система не производит достаточно тепла или нагревается слишком долго.

Если термостат настроен правильно и активирует систему отопления, как положено, основная проблема часто может быть связана с самим полом. Изоляция имеет решающее значение для любого типа системы лучистого обогрева пола (RFH) — электрической или горячей воды, и ее задача заключается в том, чтобы тепло, производимое системой, не попадало в нижний пол.
По сути, изоляция действует как барьер между отапливаемым полом (готовый пол + укладка + нагревательный кабель) и неотапливаемым полом (таким как цементная плита), таким образом, ограничивая тепловую массу только той частью пола, которую необходимо нагреть. Без него тепловая масса становится больше, иногда слишком большой для полноценного обогрева системы, что не только снижает температуру пола, но и влияет на счет за коммунальные услуги.
На рынке представлено множество совместимых типов изоляции, наиболее популярными из которых являются цементная плита и пробковая подложка.

2. Система отопления отключает автоматический выключатель

Правильная проводка имеет важное значение для работы с электрической системой обогрева пола. Тип и номинал автоматического выключателя являются важными аспектами проекта, и их нельзя игнорировать. Недостаточно подходящий или неподходящий выключатель будет срабатывать до тех пор, пока его не заменят подходящим.
Хотя и небольшая, но вероятность повреждения проводки тоже существует. Поэтому необходимо проводить все испытания нагревательного кабеля на сопротивление, как указано в руководстве по установке, на всех этапах процесса установки.

3. После укладки пола система не работает

При толщине всего 1/8 дюйма даже самый прочный кабель для внутрипольного обогрева является довольно хрупким и может быть поврежден при падении на него тяжелого предмета или случайном разрезании острым предметом.
Проверка работоспособности нагревательного кабеля или мата — это простой процесс, который включает в себя измерение сопротивления с помощью омметра или мультиметра. Проверка сопротивления должна выполняться на каждом этапе установки, чтобы убедиться в отсутствии повреждений кабеля. Если обнаружены какие-либо повреждения, их можно легко устранить на ранних стадиях проекта. Наиболее критические проверки проводятся по прибытии продукта, после нанесения клея или цемента и после укладки напольного покрытия.

4. Слишком большой счет за коммунальные услуги

10 кв. Электрический излучающий нагревательный мат Ft потребляет всего 120 Вт энергии — почти столько же, сколько 100-ваттная лампочка. Во многих случаях, если электрическая система подогрева пола установлена ​​в ванной или кухне небольшого или среднего размера, ее эксплуатация будет стоить менее доллара в день и, следовательно, не окажет большого влияния на счет за коммунальные услуги.
Чтобы максимизировать экономию с системой электрического обогрева пола, используйте программируемый термостат вместо непрограммируемого. Вместо круглосуточной работы системы, программируемый термостат позволяет владельцу системы выбирать желаемое время нагрева и исключать время, когда отопление не требуется.
Простая установка термостата программируемого типа может сэкономить до 50-70% затрат на электроэнергию без ущерба для комфорта, обеспечиваемого системой обогрева пола.

Что делать, если что-то пойдет не так с теплым полом?

Теплый пол известен своей надежностью. Провод или труба укладываются либо в стяжку, либо надежно под уровнем пола, где мало что может пойти не так или повредить нагреватель. Однако, несмотря на простоту установки, провод или труба иногда могут быть повреждены, что впоследствии может привести к проблемам с системой, особенно если система не была проверена в соответствии с инструкциями производителя.

Мы составили этот пост в блоге, чтобы объяснить, как можно протестировать систему, как определить потенциальные неисправности системы подогрева пола и как их можно устранить.

ПРОВЕРКА СИСТЕМЫ ДО, ВО ВРЕМЯ И ПОСЛЕ УСТАНОВКИ

Есть несколько мер предосторожности, которые вы можете предпринять, чтобы свести к минимуму любые проблемы с подогревом пола в будущем. Мы советуем протестировать систему перед укладкой, после укладки и, что наиболее важно, перед укладкой плитки или укладкой финишного пола поверх системы.

Установщик должен проверить электрическую систему обогрева пола, используя мультиметр для проверки сопротивления, который проверяет целостность системы отопления, чтобы убедиться, что она не была повреждена во время установки. Систему также нужно будет включить, чтобы увидеть, нагревается ли она (не более 10 минут).

На этом этапе выявляется большинство проблем, и если система исправна до укладки напольного покрытия, вероятность того, что система выйдет из строя после укладки готового напольного покрытия, очень мала. То же самое и с водяным теплым полом; если труба не будет физически повреждена во время установки, после того, как она будет закрыта, вероятность того, что труба выйдет из строя, мала.

Если вы или ваш установщик заметите, что система работает неправильно на данном этапе, на вас распространяется гарантия установки Warmup SafetyNet™, согласно которой любой нагреватель Warmup, поврежденный во время установки, может быть бесплатно заменен на новый (см. для подробностей).

НАПОЛЬНОЕ ОТОПЛЕНИЕ ПОИСК НЕИСПРАВНОСТЕЙ

Если неисправность возникает после укладки пола, есть способы определить, где неисправность, без необходимости поднимать весь пол. Мы можем обнаружить неисправный нагреватель с помощью тепловизионной камеры и специального испытательного оборудования, которое используется для определения точного места неисправности.

Доступ к поврежденному кабелю или трубе осуществляется путем поднятия пола только в этой области и фиксации поврежденного обогревателя. Это означает, что вы можете быть полностью уверены в нашей системе и что ваш пол будет минимально поврежден в случае необходимости ремонта.

Если пол выложен плиткой, сломанную плитку можно заменить новой плиткой. Для других типов полов свяжется специалист по укладке напольных покрытий, чтобы убедиться, что неисправность может быть доступна с минимальным повреждением напольного покрытия. При установке системы напольного покрытия мы всегда рекомендуем оставить в запасе немного напольного покрытия на случай, если такой ремонт когда-либо потребуется.

ПРОВЕРЬТЕ ГАРАНТИИ И ГАРАНТИИ НА НАПОЛЬНОЕ ОТОПЛЕНИЕ

Важно проверить гарантии, которые предоставляет производитель напольного отопления, и время, которое они торгуют при покупке системы. Даже если производитель, торгующий в Интернете, заявляет, что предлагает длительные гарантии, это будет бесполезно, если компания не существует, когда гарантия может понадобиться.
