Если хотите, чтобы ваш теплый пол работал с максимальной отдачей, то установка терморегулятора — это необходимый шаг. Инсталляцию можно доверить профессионалам, а можно, имея небольшие навыки и умения, сделать самому. Но даже если вы решите доверить это дело специалисту, неплохо бы знать, как выглядит процесс, — на всякий случай, как говорится, доверяй, но проверяй. Советы от «КП» и эксперта Константина Ливанова, который занимается ремонтными работами на протяжении 30 лет, помогут разобраться в том, как качественно подключить терморегулятор к теплому полу.

Как подключить терморегулятор к теплому полу

Что такое терморегулятор

Такой прибор, как терморегулятор, или, как его еще называют, термостат, нужен для работы теплого пола (и не только). Он позволяет контролировать включение-выключение системы и фиксировать температурный режим для определенного периода времени. А наиболее продвинутые современные системы умеют поддерживать и изменять микроклимат в доме и дистанционно, через Сеть. Примером такого устройства можно назвать Теплолюкс EcoSmart 25, способный удаленно управлять температурой теплых полов. Для этого нужно установить приложение SST Cloud на любое устройство на iOS и Android. Изменениями режимов работы терморегулятора EcoSmart 25 можно управлять из любой точки мира, если есть интернет в доме.

Терморегулятор для дома. Фото: «Теплолюкс»Терморегулятор для дома. Фото: «Теплолюкс»Терморегулятор для дома. Фото: «Теплолюкс»Терморегулятор для дома. Фото: «Теплолюкс»Терморегулятор для дома. Фото: «Теплолюкс»Терморегулятор для дома. Фото: «Теплолюкс»Терморегулятор для дома. Фото: «Теплолюкс»

Дизайн двух терморегуляторов серии Smart 25 разработан креативным агентством Ideation. Проект получил престижную премию European Product Design Awards¹. Ее присуждают в сотрудничестве с Европарламентом инновационным продуктам, разработанным ради улучшения ежедневной жизни потребителей. Ярким отличием дизайна линейки Smart 25 является рельефный 3D-рисунок на рамках и поверхностях аналогового прибора. Его дисковый регулятор сменил поворотный переключатель с мягким переключением и световой индикацией. Такой дизайн делает управление теплым полом интуитивно понятным и более приятным.

Теплолюкс EcoSmart 25 может удаленно управлять температурой теплых полов. Для этого нужно лишь установить на смартфон приложение SST CloudТеплолюкс EcoSmart 25 может удаленно управлять температурой теплых полов. Для этого нужно лишь установить на смартфон приложение SST CloudТеплолюкс EcoSmart 25 может удаленно управлять температурой теплых полов. Для этого нужно лишь установить на смартфон приложение SST CloudТеплолюкс EcoSmart 25 может удаленно управлять температурой теплых полов. Для этого нужно лишь установить на смартфон приложение SST Cloud

Пошаговая инструкция по подключению терморегулятора к теплому полу

Выбор места для монтажа

Для установки сначала нужно определить, куда мы будем ставить терморегулятор. Большая часть современных приборов рассчитана на стандартную стенную коробку диаметром 65 мм. Устанавливаются они в рамку розетки или ставятся отдельно — для монтажа это не столь важно. Запитывать терморегулятор желательно от электрощита с применением автоматической системы защитного отключения. Но возможно использование и подводки к розетке (сеть переменного тока 220 В, 50 Гц).

Для правильной работы терморегулятора критически важно расположение датчиков температуры. Если в вашей модели есть выносной датчик температуры воздуха, ставить его нужно на высоте не менее 1,5 м от поверхности обогреваемого пола, да и вообще подальше от источников тепла (например, окна или батареи). А лучше выбирать модели со встроенным в само устройство датчиком температуры воздуха — с ними меньше мороки, можно сразу терморегулятор установить в нужное место. Именно этот вариант реализован в Теплолюкс EcoSmart 25.

В Теплолюкс EcoSmart 25 встроен датчик температуры воздуха, так что терморегулятор можно сразу установить в нужное место.В Теплолюкс EcoSmart 25 встроен датчик температуры воздуха, так что терморегулятор можно сразу установить в нужное место. В Теплолюкс EcoSmart 25 встроен датчик температуры воздуха, так что терморегулятор можно сразу установить в нужное место.

В Теплолюкс EcoSmart 25 встроен датчик температуры воздуха, так что терморегулятор можно сразу установить в нужное место.В любом терморегуляторе для теплого пола есть выносной датчик, который должен быть установлен рядом с нагревательным элементом. Но учитывайте, какая длина у провода датчика. Лучше, чтобы она была не меньше двух метров.

В том же Теплолюкс EcoSmart 25, благодаря наличию датчика температуры воздуха, работает функция, получившая название «Открытое окно». При резком снижении температуры в помещении на 3 градуса в течение пяти минут прибор считает, что открыто окно, и отключает обогрев на 30 минут.

Подготовительные работы

Конечно, перед установкой терморегулятора не лишним будет изучить инструкцию, что кладет в коробку с прибором любой уважающий себя производитель. В том числе и поэтому специалисты рекомендуют выбирать сертифицированные устройства от проверенных компаний, а не гнаться за дешевыми аналогами из Китая. Так, все терморегуляторы от компании «Теплолюкс» снабжаются подробной инструкцией на русском языке.

Перед монтажом стоит подготовить следующие вещи:

1. Гофрированная монтажная трубка. Обычно она идет в комплекте поставки теплого пола, но бывает всякое. Универсальный диаметр — 16 мм. А вот для определения длины нужно измерить расстояние между местом инсталляции прибора и датчика температуры.
2. Обычную отвертку.
3. Индикаторную отвертку. Она пригодится для того, чтобы узнать, какое напряжение в электросети.
4. Крепеж.
5. Уровень.
6. Монтажную коробку и рамку под переключатели света

Наконец, делаем отверстие под установку прибора и канавки в стене и в полу, которые нужны для укладки кабелей питания и выносных датчиков температуры.
В коробке с приборами от компании «Теплолюкс» всегда имеется подробная инструкция по установке на русском языке

В коробке с приборами от компании «Теплолюкс» всегда имеется подробная инструкция по установке на русском языке

Схема подключения к электросети

Итак, у нас все готово к подключению. В монтажную коробку мы подводим провода: на «ноль» идет голубой провод, фаза соединяется с черным проводом, заземление выводят на провод в желто-зеленой изоляции. Не забудьте измерить уровень напряжения, создаваемый между «нулем» и фазой — он должен составлять 220 В.

Далее приступаем к обрезке проводов. Это нужно сделать таким образом, чтобы они выступали из коробки примерно на 5 см. Разумеется, провода надо зачистить.

Терморегулятор для дома. Фото: «Теплолюкс»Терморегулятор для дома. Фото: «Теплолюкс»Терморегулятор для дома. Фото: «Теплолюкс»Терморегулятор для дома. Фото: «Теплолюкс»Терморегулятор для дома. Фото: «Теплолюкс»

После зачистки подключаем провод питания к устанавливаемому терморегулятору. Схема всегда есть в инструкции и дублируется на корпусе прибора. Кидаем фазный провод на нужный контакт, он маркируется буквой L. «Ноль» обозначается буквой N.

Теперь нам нужно подключить датчик температуры к клеммам на устройство. Он, напомним, должен быть уложен в гофрированную трубу.

Для проверки работоспособности термостата нужно установить на нем максимальную температуру. Щелчок реле даст понять, что цепь обогрева замкнулась. Всё, если теплые полы и терморегулятор подключены правильно, то вы получаете рабочую систему.

Выбор редакции

Терморегуляторы «Теплолюкс»

Идеальны для теплых полов

Применение таких приборов позволяет сэкономить до 70 % на электроэнергии

Посмотреть каталогЗадать вопрос

Реклама. ООО «Группа Теплолюкс». LjN8KP7qZ

Популярные вопросы и ответы

Уже есть теплый пол, хочу поставить терморегулятор, но пугает объем работ. Можно ли установить прибор с минимальными усилиями?

— Можно, но подводку к терморегулятору для теплого пола и датчик в любом случае придется монтировать. Посмотрите в сторону встраиваемых моделей, например, Теплолюкс MCS 350. Этот терморегулятор можно аккуратно инсталлировать там, где вам удобно, а большой сенсорный экран, продвинутый режим программирования и удаленное управление с помощью мобильного приложения SST Cloud точно вам пригодится.

Сколько можно сэкономить на счетах за электроэнергию на обогрев, установив терморегулятор?

— С качественным терморегулятором можно сэкономить для семейного бюджета до 70% на счетах за отопление. Но нужно учитывать, что для достижения таких показателей надо использовать современные терморегуляторы, способные работать в программируемом режиме и имеющие удаленное управление. Например, MCS 350 и EcoSmart 25 от «Теплолюкс». С этими приборами возможно тонко настраивать расписание включения, а также удаленно управлять работой теплого пола с помощью смартфона или любой точки города или мира, лишь бы Сеть была.

Я собираюсь установить теплый пол и терморегулятор одновременно, полы заливать бетоном буду сразу после. Сколько нужно ждать после стяжки, чтобы использовать обогрев?

— Систему на постоянной основе после заливки, стяжки и укладывания плитки (ламината) стоит начать использовать только после полного высыхания стяжки. Точную информацию о времени, необходимом для данного процесса, лучше уточнять на упаковке сухой смеси, которую вы используете. В противном случае тепло может привести к трещинам в заливке.

Младший сын норовит постоянно что-нибудь включить-выключить. Боюсь, что он может добраться и до терморегулятора, если его поставить. Можно ли его поставить как-то незаметно?

— Вариантов решения в такой ситуации несколько. Можно, например, попробовать поставить терморегулятор повыше. Но на самом деле, самый удобный вариант — это блокировка панели управления терморегулятора. Блокировка кнопок в приборе включается автоматически, а для разблокировки требуется нажать определенную комбинацию кнопок.

Какие меры безопасности надо соблюдать при подключении терморегулятора?

Как и при любой работе с электроприборами, стоит помнить о технике безопасности. Она может не только предотвратить выход из строя термостата и теплых полов, но и сбережет ваше имущество, а может, и жизнь.

Правила безопасного подключения терморегулятора к теплому полу довольно простые:

— Обесточить весь дом и квартиру перед подключением. Это наиболее правильный вариант, но если такой возможности нет, то, как минимум, отключите от сети выделенную линию к терморегулятору.
— Не стоит включать электросеть до тех пор, пока терморегулятор не будет полностью собран.
— Конечно, приборы ставят чаще всего в условиях грязного ремонта, но перед установкой и включением очистите и место, и прибор.
— Не стоит чистить терморегулятор агрессивными химсредствами.
— Никогда не допускайте работы с превышением значений мощности и тока, которые выше указанных в инструкции к прибору.

Наконец, если вы до конца не уверены в своих силах, то лучше поручить установку терморегулятора для теплого пола специалисту.

Выбираем и сравниваем кабельные и ИК теплые полы ТеплоЛюкс

Содержание

1. Кто выпускает полы ТеплоЛюкс
2. ИК пленочные решения нагрева полов
3. Системы нагревательных мат
4. Греющие кабели для подогрева полов
5. Как правильно укладывать полы ТеплоЛюкс
6. Инструкция по правильной эксплуатации полов ТеплоЛюкс
7. Возможные неисправности пола ТеплоЛюкс

Теплые полы постепенно становятся неотъемлемой частью системы отопления частного и многоквартирного дома. Среди отечественного производителя особой популярностью пользуется продукция группы компаний ССТ «Специальные системы и технологии».

Теплые полы ТеплоЛюкс разработаны с учетом особенностей эксплуатации на территории РФ и прилегающих стран.

Кто выпускает полы ТеплоЛюкс

Кабельный электрический теплый пол ТеплоЛюкс является разработкой инженеров групп компаний, объединенных в один концерн с названием «Специальные системы и технологии». Согласно недавнему отчету ГК ССТ по количеству продаж является одним из мировых лидеров.

На базе предприятия изготавливаются системы антиобледенения, кабельные полы, нагревательные маты, регулирующая арматура.

ГК ССТ была основана в 1991 г. Основным направлением компании является производство систем отопления, оптимально соответствующих параметрам и особенностям отечественного энергоснабжения. Особой популярностью пользуются ИК – полы, нагревательные маты и кабель.

ИК пленочные решения нагрева полов

Производитель ССТ выпускает несколько модификаций ИК полов.

ТеплоЛюкс Slim Heat, имеет следующие технические характеристики и параметры:

• Тип напольного покрытия – пленка имеет толщину всего 0,34 мм. Допускается укладка под ламинат, паркет и линолеум. Запрещается использовать стяжку.

• Отапливаемая площадь – ТеплоЛюкс Slim Heat выпускается уже готовыми комплектами, предназначенными для отопления помещения от 1 до 10 м².
• Параметры и характеристики – инфракрасные сверхтонкие пленочные полы ТеплоЛюкс выпускаются в двух конфигурациях с производительностью 150 и 220 Вт/м². Последние предназначены для использования в качестве основного источника отопления здания.
• Комплектация – в каждом комплекте ИК пленки содержится регулирующее оборудование, термодатчик, клеммы для соединения.

Полы Slim Heat оптимально подойдут для бытовых помещений и офисов, а также комнат с большими теплопотерями.

Еще одна популярная модель – мобильные теплые полы ТеплоЛюкс Express. Конструкция включает тонкий нагревательный кабель, зафиксированный внутри ковра из искусственного нейлона. Для подключения используется стандартная розетка. Укладка осуществляется сверху напольного покрытия.

После эксплуатации инфракрасный переносной мобильный тёплый пол ТеплоЛюкс Экспресс быстро сворачивается и переносится в другое место. До комфортных 30°С, отапливаемая площадь прогревается всего за один час.

Принцип действия электрических теплых инфракрасных полов фирмы ТеплоЛюкс заключается в использовании ИК излучения. Под воздействием лучей нагревается поверхность предметов, расположенных сверху системы отопления. Избыток тепла удаляется с помощью естественной циркуляции воздуха.

Системы нагревательных мат

В линейке производителя представлены три базовых модификации, отличающиеся параметрами, особенностями укладки и другими характеристиками.

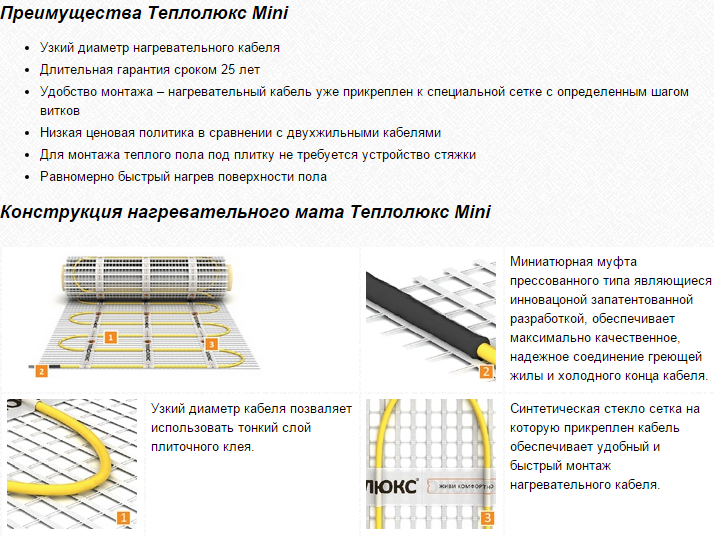

• ТеплоЛюкс MINI – нагревательные маты, предназначенные для использования в качестве дополнительного обогрева помещения. Конструкция состоит из одножильного кабеля, зафиксированного на армирующей сетке. Маты ТеплоЛюкс MINI укладываются в слой плиточного клея или заливаются стяжкой. Максимальная мощность 150 Вт/ м².
• ТеплоЛюкс ProfiMat – используется двужильный греющий кабель, размещенный на стеклосетке для укрепления конструкции и защиты провода от механического повреждения. Нагревательные маты этой модификации предназначены для монтажа непосредственно в стяжку. Все важные элементы защищены от воздействия цементного раствора. ТеплоЛюкс ProfiMat подходят для помещений любого типа.
• ТеплоЛюкс Tropix – одна из самых популярных систем отопления, предлагаемых компанией. Имеет большую производительность 200 Вт/м², что достаточно для обогрева даже неотапливаемых помещений. Высокая степень защиты позволяет использовать маты для отопления бассейнов, саун.
  Маты в основном укладываются под плитку, но технические характеристики допускают использование системы для других видов напольного покрытия. Сохраняет работоспособность даже при падении температуры окружающей среды до – 10°С. ТеплоЛюкс Tropix оптимально подойдут в качестве основного источника отопления.

Греющие маты пользуется популярностью благодаря простой укладке и отсутствию необходимости в выполнении расчетов. В готовых полах уже высчитано минимальное расстояние между витками греющего кабеля, подобрана необходимая площадь и мощность. Требуется просто развернуть маты и зафиксировать конструкцию с помощью плиточного клея или стяжки.

Производитель предусмотрел, несколько типовых размеров греющих кабельных матов ТеплоЛюкс. В большинстве случаев для отопления помещения достаточно всего одного комплекта полов.

Греющие кабели для подогрева полов

Системы электрического обогрева полов марки ТеплоЛюкс включают в себя модификации с использованием одно и двужильного греющего кабеля.

Компания выпускает четыре базовых модели:

• ТеплоЛюкс Green Box – используется для помещений со сложной конфигурацией или планировкой. В комплект входит соединительная муфта, концевая гильза и провод для подсоединения к терморегулятору. Подключение выполняется с одного конца кабеля.
• От внешнего воздействия ТеплоЛюкс Green Box защищен экраном из алюминиевой фольги и прочной медной оплеткой. Для удобства укладки провода предусмотрена специальная катушка.

• ТеплоЛюкс Profiroll – особенностью линии является пожизненная гарантия от производителя. Система предназначена для комфортного и быстрого нагрева неотапливаемых помещений. В линейке представлен пол с 18 типоразмерами секций, что позволяет подобрать кабель необходимой мощности.
  Толщина электрического кабеля 5.7-6,5 мм. Используется инновационная конструкция соединительной муфты, обеспечивающая полную защиту кабеля и герметичность соединения. ТеплоЛюкс Profiroll – универсальная и производительная система отопления с максимальной надежностью и сроком эксплуатации.
• ТеплоЛюкс ТЛОЭ Standart – изготавливается с использованием одножильного кабеля. Система отопления предназначена для монтажа и эксплуатации в качестве дополнительного подогрева помещения. Максимальная отапливаемая площадь одного комплекта 30 м². В комплектацию ТеплоЛюкс ТЛОЭ Standart не входит терморегулятор и датчик температуры (приобретается отдельно).
• ТеплоЛюкс ТЛБЭ ELITE – система, разработанная для эксплуатации в качестве основного источника нагрева. Особенностью конструкции является использование двужильного экранируемого кабеля, возможность использования под любой тип напольного покрытия.
  Комфортная температура полов ТеплоЛюкс ELITE 26-28°С, при необходимости кабель может греть в диапазоне от 15 до 30°С. ТеплоЛюкс ТЛБЭ ELITE не рекомендуется укладывать в помещениях с высокой влажностью, недостаточной теплоизоляцией.

Отличие одножильного кабеля от двухжильного состоит в количестве «холодных» или не нагреваемых концов, особенностях подключения к источнику питания. Как правило, уложить двужильные системы и подсоединять их терморегулятору намного проще.

Как правильно укладывать полы ТеплоЛюкс

Правила укладки подробно описываются в инструкции по эксплуатации, предоставленной заводом изготовителем. Практика показывает, что зачастую неисправность системы отопления является прямым следствием несоблюдения рекомендаций во время монтажа полов своими руками.

При монтаже следует выполнять следующие этапы укладки:

• Подготовка основания – независимо от выбранной модификации полов, система отопления должна укладываться исключительно на ровное основание. Для выравнивания поверхности рекомендуется использовать самовыравнивающийся наливной пол.
• Теплоизоляция – увеличивает эффективность процесса нагрева полов, обеспечивает защиту от теплопотерь. В качестве теплоизолирующего материала можно использовать пенофол, пенополистирол и пенопласт. Для инфракрасных полов запрещается использовать положку с фольгированным покрытием.
• Укладка кабеля или пленки – сверху изоляции раскладывается провод. Максимально допустимое расстояние между кабелем не менее 10 см. Расчет шага выполняют по специальной формуле или с помощью онлайн калькулятора. Монтаж нагревательных матов теплого электрического пола ТеплоЛюкс выполняют с учетом того, что сверху системы отопления не должна стоять мебель. Укладывают полы с отступом 10-15 см от стены.
• Финишный слой – для кабеля или матов можно использовать цементную стяжку или сухую смесь. Инфракрасные полы укладываются непосредственно под напольное покрытие. Допускается монтаж плитки с использованием клеевого состава. Запрещается заливка ИК пленки цементной стяжкой. Укладка ламината выполняется по твердой подложке уложенной сверху пленки.
• Терморегулятор и датчики – в процессе работ необходимо подготовить штробы под прокладку соединительного провода, датчика и коробки регулятора. Выносной датчик температуры подключается к терморегулятору и укладывается между витками кабеля.
  Блок управления полом ТеплоЛюкс устанавливается в одном помещении с системой отопления, на расстоянии не менее 15 см от напольного покрытия. Провода подключаются к терморегулятору согласно схеме подключения. Перед запуском система прозванивается тестером.
• Напольное покрытие – греющие кабели, маты и пленка подходят практически под любой тип отделочного материала. Так как, самостоятельно уложить плитку проблематично, зачастую, в качестве напольного покрытия выбирают ламинат или линолеум. Интенсивность нагрева в данном случае не должна превышать 28-29°С. Для систем, уложенных под ламинат и линолеум, обязательно использовать регулятор тёплого пола ТеплоЛюкс.

Необходимо несколько раз проверить работу теплого электрического пола ТеплоЛюкс в процессе монтажа. Работоспособность системы отопления тестируют после укладки кабеля, заливки стяжки, монтажа напольного покрытия.

Инструкция по правильной эксплуатации полов ТеплоЛюкс

Чтобы обеспечить длительную эксплуатацию теплых полов, потребуется соблюдать рекомендации производителя. Сервисное обслуживание по гарантии выполняется только при условии соблюдения всех требований, указанных в инструкции:

• Настройка терморегулятора – при нормальном рабочем режиме поддерживается температура 28°С. Срок службы обогреваемого пола ТеплоЛюкс, существенно сокращается при постоянном перегревании кабеля. Использование терморегулятора является обязательным.
• Пол ТеплоЛюкс потребляет электроэнергии от 150-200 Вт/час, на каждый м² площади. После установки блока управления можно снизить расходы до 70-100 Вт.
• Установка датчика температуры – одна из самых распространенных проблем при выполнении монтажа своими руками. Причины того, что датчик не установлен в пол могут быть разными – забывчивость, желание сэкономить и т.д., но результат всегда один – быстрый выход из строя греющего кабеля.
• Особенности эксплуатации – при выборе греющего кабеля необходимо обращать внимание на особенности его применения. Обычно производитель подробно оговаривает технические характеристики полов ТеплоЛюкс, в частности, может ли система использоваться в качестве основного источника отопления. Как правило, одножильный кабель применяется исключительно для дополнительного обогрева помещений.

Подключение теплого пола ТеплоЛюкс к терморегулятору позволит снизить расходы на электроэнергию приблизительно на 40%, а также облегчит процесс управления системой и увеличит срок ее эксплуатации.

Возможные неисправности пола ТеплоЛюкс

Одной из распространенных неисправностей теплых полов является нарушение нормальной работоспособности системы. Как проверить греет ли кабель?

• Пол ТеплоЛюкс должен нагреваться со скоростью приблизительно 1-2 часа после включения. При первом запуске прогрев поверхности будет выполняться около суток.
• Проверить работоспособность системы можно с помощью замеров сопротивления на краях кабеля или клеммах терморегулятора. Отклонения от норм, указанных в инструкции по эксплуатации не должны превышать 5%.
• Использование расходников и регулирующего оборудования, изготовленных другим производителем. Компания ССТ производит все необходимые аксессуары для пола ТеплоЛюкс. Использование продукции других производителей во время монтажа и в процессе эксплуатации приводит к нарушениям в работе системы.
• Терморегулятор и датчик – о неисправности можно узнать с помощью тестера. После замены работоспособность системы отопления полностью восстанавливается.

Чтобы уменьшить вероятность выхода теплых полов из строя, следует тщательно соблюдать рекомендации относительно монтажа и эксплуатации. В таком случае система отопления сохранит работоспособность не менее 20 лет.

Пленка для теплого пола – Инструкция по установке

Монтаж теплых полов с инфракрасной нагревательной пленкой

По этой ссылке вы можете скачать инструкцию  Установка нагревательной пленки

M Материалы:

• Инфракрасная нагревательная пленка ENERPIA DAEWOO в соответствии с вашими потребностями;
• Изоляционные листы толщиной более 5 мм;
• Изоляционная лента на битумной основе гидроизоляционная;
• Электрический гибкий кабель;
• Соединительные зажимы (компрессорные клеммы) – используются для соединения кабелей с нагревательной пленкой;
• Скотч;
• Термостат с блоком питания 120-240В переменного тока;
• Плоскогубцы.

P Подготовка к установке:

• Измерьте площадь помещения и сделайте схему, как инфракрасная пленка будет укладываться на пол.
• Подготовьте все необходимые материалы.
• Проверьте пол. Убедитесь, что пол ровный, не имеет острых шипов и других подобных предметов, о которые можно повредить пленку.
• Если пол мокрый, укладку можно производить после обработки гидроизоляцией. Необходимо следить за тем, чтобы на полу не оставалось следов влаги.
• Для больших помещений предпочтительнее воспользоваться услугами специалиста, особенно для электромонтажных работ.

Вы можете легко установить систему пленочного отопления в обычном помещении, следуя инструкции:

I Установка:

СХЕМА ПОМЕЩЕНИЯ

• измерьте площадь помещения и составьте схему того, как будет располагаться нагревательная пленка положить на пол
• показать на схеме расстановку мебели
• оставьте 10 см между стенами и нагревательной пленкой

ИЗОЛЯЦИЯ

1. Отмерьте и отрежьте необходимую изоляцию, а затем прикрепите ее к полу скотчем.
2. Таким же материалом можно изолировать промежутки между листами.

Укладка инфракрасной нагревательной пленки

1. Разрежьте нагревательную пленку ножом или ножницами по пунктирной линии.
2. Уложить нагревательную пленку на утепленный пол. Не перекрывайте листы пленки. Между ними оставляйте расстояние 1-2 см. Интервал до стен должен быть не менее 10см.
3. Закрепите края пленки скотчем для фиксации.

Соединение клемм компрессора с помощью многожильных кабелей

1. Отделите медную полосу от серебряной, чтобы можно было вставить один из краев клеммы.
2. Правильно закрепите клемму на медно-серебряной ленте так, чтобы один ее край находился сверху ленты, а другой был вставлен внутрь между двумя слоями ленты (серебро и медь).
3. Плотно прижмите плоскогубцами. Делать это следует двумя диагональными приложениями.
4. Соедините клеммы с многожильным кабелем. Если он не закреплен должным образом, может возникнуть контактное сопротивление, поэтому будьте осторожны. Во время соединения каждой части нагревательной пленки проверяйте сопротивление. Все замеры должны быть указаны электриком в Гарантийном талоне.
5. Изолировать соединения многожильных кабелей с наконечниками с помощью изоляционной ленты на битумной основе. Затем закрепите кабели с помощью скотча. Кусок изоляционной ленты должен быть не менее 40 мм x 50 мм. Оставьте не менее 5 мм между концом клеммы и концом куска изоляционной ленты.
6. Изолируйте все открытые стороны медной полоски.
7. Соедините нагревательную пленку с многожильным кабелем параллельно.

Крепление датчика температуры.

1. Поместите датчик температуры (термодатчик) на нижнюю часть обвязки. Закрепите скотчем.
2. Под датчиком прорежьте прорезь в изоляции.
3. Поместите датчик, изолированный изоляционной лентой на битумной основе, в щель, чтобы не было ударов.

Соединение термостата

1. Установите термостат, следуя инструкциям производителя. 2. Проверьте измерение общего сопротивления.

Внимание! Измерения сопротивления производились при выключенном питании!

3. Проверить ток системы отопления.

Если у вас есть существующий электрический контакт и вы будете использовать его для подключения к линии электропередач, вы должны учитывать, что максимальная мощность составляет 15А. Если установленная нагрузка превышает номинальную мощность контроллера термостата, следует использовать контактор. Все замеры должны быть указаны электриком в Гарантийном талоне. Подключение к линии электропередач: 1. Линия электропередачи должна быть на одной линии и не запутываться. 2. Используйте провода разных цветов для «L» и «N», чтобы иметь возможность отследить и устранить проблему, если она возникнет. 3. Используйте кабелепровод и форму для проволоки, чтобы предотвратить утечку и попадание влаги. 4. Используйте необходимую толщину провода в соответствии с устанавливаемой мощностью. Укладка пароизоляции 1. Раскатать пароизоляцию, отрезать необходимую длину, уложить на греющую пленку. 2. Закрепить пароизоляцию скотчем. Накрывайте только отапливаемые участки. Следующий шаг – укладка напольного покрытия – ламината, паркета или любого деревянного настила.

Для получения более подробной информации, пожалуйста, напишите по электронной почте

Инструкция по установке — ООО «Системы напольного отопления»

После того, как вы приобрели у нас систему напольного отопления, следующим шагом будет установка. Ниже мы изложили все, что вам нужно, чтобы помочь вам установить и настроить вашу систему.

• Расстояние между трубами для бетонного пола составляет 200 мм, а для деревянных подвесных полов — 200 мм. Мы также рекомендуем c/c 200 мм для бетонных полов при использовании теплового насоса, если только тепловой насос не может обеспечить температуру потока воды только 35 градусов по Цельсию, тогда следует применять расстояние между трубами c/c 150 мм.
• Труба должна быть на расстоянии 100 мм от стен. Всегда сначала идите с потоком к холодным местам. См. набросок от руки для типового макета.
• Максимальная длина петли должна быть 110 м. Мы рекомендуем монтировать трубу вдвоем; один для удержания катушки, а другой для зажима трубы в ее изоляции.
• Прикрепите трубу к изоляции с помощью прилагаемых хомутов. Вам понадобится примерно 1 или 2 зажима на метр трубы.
• Коллектор, узел электропроводки и блок управления всегда должны располагаться в центре здания.
• Попробуйте использовать все поставляемые трубопроводы. Обычно у вас будут отходы. Труба маркируется через каждый метр, чтобы вы знали, когда пора вернуться к коллектору. Длины петель в Cad являются приблизительными.
• Трубопровод, как правило, не прокладывается под кухонными модулями или подсобными помещениями.
• Мы рекомендуем сначала установить коллектор и блок управления в соответствии с предоставленными инструкциями. Чтобы установить трубу на коллектор, обрежьте конец трубы под прямым углом с помощью пластикового трубореза. Снова скруглите конец трубы с помощью прилагаемого калибровочного инструмента, поместите гайку на трубу, затем оливку и, наконец, вставьте вставку в трубу и прикрепите к коллектору. Коллектор обычно устанавливается на высоте 1 м над уровнем пола.
• Если труба перегибается при изгибе, ее следует выпрямить и переставить так, чтобы место перегиба находилось на прямом участке.
• Обратите внимание на длину труб, подсоединенных к каждому контуру, трубы маркируются через каждый метр.
• Обратите также внимание на помещение, к которому относится каждый контур.
• Не позволяйте людям ходить по трубам и держите инструменты и т. д. вдали от труб.
• Заполните систему в соответствии с предоставленными инструкциями. Не заполняйте из контура заполнения котла. Перед укладкой стяжки система должна быть заполнена водой.
• Важно продуть трубопровод от котла к коллектору, чтобы избежать попадания воздуха и грязи в систему.
• Пол из стяжки или ДСП следует укладывать сразу же после укладки трубы, чтобы защитить ее.
• Деревянные полы должны быть обработаны перед установкой.
• Сбалансируйте петли, как указано в инструкции.
• Обратите внимание, что комнатные термостаты имеют 3 жилы + земля. Если у вас есть отдельные элементы управления, у вас будет центр проводки, расположите его чуть выше коллектора.
• Приводы установлены на обратном коллекторе. Приводам требуется 4 минуты, чтобы открыться после срабатывания комнатного термостата.

В качестве части вашей системы напольного отопления мы поставили вам цифровые комнатные термостаты Heatmiser PRT . Когда система работает, убедитесь, что комнатные термостаты установлены на 20°C, система рассчитана на работу при температуре от 20 до 21°C, что является подходящей внутренней температурой для Великобритании. Скорость насоса должна быть установлена ​​на скорость 3. Смесительный клапан обычно устанавливается на 45°C для бетонных полов и 55°C для деревянных подвесных полов. Если по каким-то причинам помещения не нагреваются, можно увеличить температуру подачи на смесительном клапане.

Если система шумит, возможно, в системе есть воздух. Воздух можно удалять из торцевых крышек на коллекторах, как в радиаторной системе. Прежде чем вносить какие-либо изменения, убедитесь, что система работает в течение 24 часов.

Обратите внимание, в отопительный сезон система должна работать 24 часа в сутки, это наиболее эффективный способ ее запуска. Термостат Heatmiser PRT поставляется с функцией понижения температуры, поэтому вы можете настроить комнатные термостаты на понижение температуры, например, на 5°C ночью, а утром система может быстро вернуться к требуемой дневной температуре, см. инструкции для Heatmiser ПРТ.

Комнатные термостаты обычно устанавливаются на высоте 1,5 м от пола, рядом с выключателем света. Старайтесь не размещать их под прямыми солнечными лучами, так как это повлияет на их показания.

Максимальная тепловая мощность для системы напольного отопления составляет 100 Вт/м2 для бетонных полов и 70 Вт/м2 для деревянных подвесных полов. Для того, чтобы любая система обогрева пола работала эффективно, недвижимость должна быть построена в соответствии с действующими строительными нормами. Ковер и подложка вместе не должны превышать 2,5 тг.

Если вы используете пол с подогревом для зимнего сада, обратите внимание, что это продлит время, в течение которого вы можете использовать зимний сад. Она не будет поддерживать температуру 20°C круглый год, так как потери тепла в зимнем саду превышают 100 Вт/кв.м. Это также обычно имеет место при установке радиаторов.

Конденсационные котлы очень эффективны при использовании в сочетании с теплыми полами. Для комбинированных котлов всегда рекомендуется уточнять у производителя котла, может быть оснащен вспомогательным насосом .

Если проект представляет собой небольшую квартиру, а комбинированный котел обеспечивает только отопление пола и горячую воду, можно установить систему без блока управления, при условии, что на котле установлено предохранительное устройство, предотвращающее регулировку температуры подачи выше 60°С.

Системы напольного отопления можно комбинировать с обычными радиаторными системами. Также обратите внимание, что система подогрева пола должна быть полной отдельной системой , т.е. подача и обратка для теплого пола должны идти полностью обратно к котлу. Если в вашей системе есть радиаторы, мы рекомендуем независимое управление от котла, т.е. не вместе с теплым полом.

Если вы используете тепловой насос, убедитесь, что компания, производящая тепловой насос, указала насос, способный справиться с задачей обогрева пола, поскольку вам могут не понадобиться наши блоки управления с тепловыми насосами. Тепловые насосы должны поставляться с буферным баком (спросите своего поставщика GSHP).

Мы рекомендуем изоляцию из полиуретана толщиной не менее 50 мм для системы подогрева пола. Это очень качественная изоляция, которую можно использовать как для бетонных, так и для деревянных конструкций подвесных полов.

Обратите внимание, что мы не поставляем изоляцию. Любой продавец строителей найдет в наличии изоляцию Celotex или Kingspan. Предложение основано на подсоединении трубы непосредственно к изоляционной плите. Мы поставляем зажимы для труб. Для бетонных полов мы рекомендуем 65–75 мм стяжки поверх изоляции.

Также можно использовать жидкую или волокнистую стяжку толщиной 50 мм. Важно установить пластиковую мембрану поверх изоляции, если используется жидкая стяжка. При нанесении жидкой стяжки необходимо также использовать кромочную ленту.

Стяжке необходимо дать высохнуть в течение как минимум 4-6 недель перед включением обогрева. При первом использовании системы смесительный клапан должен быть установлен на минимум, чтобы вся влага в стяжке испарялась. После этого температуру следует повышать на два градуса каждый день, пока смесительный клапан не будет установлен на 45°C. Перед укладкой половые доски должны иметь влажность менее 7%. Мы не рекомендуем половые доски толще 25 мм, см. нашу техническую страницу для получения дополнительной информации о половых досках. Всегда уточняйте у производителей напольного покрытия, совместимо ли оно с напольным отоплением. Важно, чтобы напольное покрытие не укладывалось на бетон до тех пор, пока он не высохнет на 100%.

Для каменной и керамической плитки рекомендуются эластичные клеи и затирки. Избегайте ковровых покрытий типа войлока и резиновой крошки. При использовании винила уточните у производителя, подходит ли он для полов с подогревом, а ламинат всегда должен иметь компенсационный зазор, чтобы можно было двигаться.

Поскольку туалеты и ванные комнаты, как правило, небольшие, может потребоваться дополнительное отопление. Поэтому в таких помещениях полотенцесушители обычно комбинируют с теплым полом.

Если в системе есть металлические детали, ее следует промыть с помощью Fernox или аналогичного продукта. Для собственности среднего размера в Великобритании (дом с 4 спальнями) подходит 22-миллиметровая подача и обратка к коллектору, более крупные дома должны использовать 28-миллиметровую подачу и обратку. Мы настоятельно рекомендуем сантехнику установить запорные клапаны до того, как трубопровод будет подсоединен к коллектору от котла, на тот случай, если насос нуждается в обслуживании или смесительный клапан нуждается в очистке.

Перед укладкой стяжки система должна быть заполнена водой и полностью удален воздух.  Этого лучше всего добиться с помощью сетевого давления через два наполнительных клапана на концах коллекторов. Все краны должны быть закрыты, а подающий наполнительный клапан подсоединен шлангом к водопроводной сети, а обратный наполнительный клапан подсоединен к шлангу, ведущему к точке слива.

Один за другим открываются и закрываются подающий и обратный клапаны, продувая контуры воздухом. Убедитесь, что все черные заглушки на обратном коллекторе закрыты. Откройте верхнее кольцо на торцевой крышке на 2–3 оборота. Откройте первую черную крышку, а затем откройте возвратную заглушку. Подождите, пока не пойдет чистая вода, и убедитесь, что вышел весь воздух. Закройте черную шапочку и сделайте то же самое для следующей петли. Продолжайте процесс, пока из всех петель полностью не выйдет весь воздух. Закройте торцевые заглушки, когда закончите.

Когда это будет завершено и заправочные клапаны закрыты, насосы должны поработать в течение пяти минут и снова спустить воздух через клапан для выпуска воздуха на заправочных клапанах, пока весь воздух не будет удален из системы. Не заполнять систему из контура заполнения котла.

Перед укладкой стяжки система должна быть испытана под давлением 5 бар в течение 24 часов.

Коллекторы поставляются с возможностью индивидуального управления для каждой комнаты. На обратном коллекторе (черные колпачки) могут быть установлены приводы для индивидуального управления. Если системой управляет программируемый комнатный термостат с двухходовым клапаном и нет индивидуального управления, «черные колпачки» следует оставить открытыми. Проточные коллекторы снабжены расходомерами. Для регулировки расходомеров используйте ключ, поставляемый с коллекторами. Инструкции по регулировке расходомеров см. в коробке коллектора.

Ниже приведено приблизительное руководство по регулировке каждой петли;

Размер петли                                                     Открытие на 30 %

40–60 метров                                    Открытие на 50 %

60–90 метров                                      Открыт на 75 %

90–100 метров                                 Открыт на 100 %

Если обратный коллектор не греет, то в системе либо воздух, либо неправильно подогнана подача и обратка от котла. Запустите насос на скорости 3. Система должна быть включена в течение 24 часов, чтобы убедиться, что все контуры работают. Также убедитесь, что правильный комнатный термостат управляет правильным приводом.

Пункты ниже обобщают всю информацию, которую следует иметь в виду;

1)      Сразу после укладки трубопровода необходимо уложить стяжку или пол из ДСП для защиты трубы.

2)      Бетонная стяжка пола должна быть выдержана перед любым нагревом, общее эмпирическое правило заключается в том, что на каждые 2 миллиметра стяжки требуется 1 день.

3)      Деревянный пол с наполнителем из сухой смеси можно сразу нагревать, сухая смесь должна быть полностью высушена перед укладкой пола.

4)      Деревянные полы должны быть «кондиционированы» перед установкой.

5)      Важно продуть трубопровод от котла к коллектору, чтобы избежать попадания воздуха в систему теплого пола.

6)      Установите приводы на клапаны после подключения управляющей проводки.

7)      Приводы установлены на обратном коллекторе.

8)      Важно, чтобы приводы были плотно прикручены к клапану.

9)      Сначала запустите систему с термостатическим клапаном, установленным на минимум (25°C).

10) Увеличивайте температуру на 2°C в день, максимум до 50°C для бетонных полов, максимум 60°C для деревянных полов.

11) Подача и обратка от котла должны быть подключены к показанным соединениям коллектора с помощью компрессионных муфт.
