Тепловыми насосами называются агрегаты, которые обеспечивают передачу теплоэнергии от менее нагретых предметов к более нагретым и при этом увеличивают их температуру. Они стали чрезвычайно популярными в последние годы, поскольку позволяют получать дешевое тепло и при этом не загрязнять окружающую среду.

Оборудование включает такие элементы, как:

• компрессор, функционирующий от обычной электросети;
• конденсатор;
• испаритель;
• терморегулятор;
• капилляр;
• рабочая среда или хладагент, в качестве которого зачастую применяется фреон.

Принцип работы насосных изделий схож с функционалом кондиционеров, холодильников и прочей техники, способной переносить теплоэнергию из окружающей среды во внутрь помещений. Устройства поглощают тепло грунтовых вод, земли, воздуха.

1. Незамерзающая жидкость движется по внешнему контуру отопительной системы, забирает тепло из окружающей среды и подает его к насосу.
2. В испарителе происходит передача энергии фреону, который закипает и переходит в газообразное состояние.
3. Компрессор сжимает газ. Это способствует повышению его температуры.
4. При попадании в теплообменник (радиаторы, систему «теплый пол») газ отдает теплоэнергию внутреннему контуру отопления, остывает, снова превращается в жидкость, а затем возвращается в испаритель. Так завершается рабочий цикл.
5. Далее процесс повторяется по такому же принципу.

Проще говоря, устройства забирают теплоэнергию с улицы (снаружи) и направляют ее внутрь зданий, создавая там приятный микроклимат и обеспечивая оптимальные температурные показатели.

Принцип работы теплового насоса. Как работает тепловой насос?

Все больше и больше интернет пользователей интересуются альтернативами способами отопления: тепловыми насосами.

Для большинства это абсолютно новая и неизвестная технология, поэтому и возникают вопросы типа: «Что такое тепловой насос?», «Как выглядит тепловой насос?», «Как работает тепловой насос?» и пр.

Здесь мы постараемся просто и доступно дать ответы на все эти и еще много других вопросов, связанных с тепловыми насосами.

Что такое Тепловой Насос?

Тепловой насос — устройство (другими словами «тепловой котел»), которое отбирает рассеянное тепло из окружающей среды (грунт, вода или воздух) и переносит его в отопительный контур вашего дома.

Тепловой насос Грунт-Вода

Благодаря солнечным лучам, которые непрерывно поступают в атмосферу и на поверхность земли происходит постоянная отдача тепла. Именно таким образом поверхность земли круглый год получает тепловую энергию.

Воздух частично поглощает тепло от энергии солнечных лучей. Остатки солнечной тепловой энергии почти полностью поглощается землей.

Кроме того, геотермальное тепло из недр земли постоянно обеспечивает температуру грунта +8°С (начиная с глубины 1,5-2 метра и ниже). Даже холодной зимой температура на глубине водоемов остается в диапазоне +4-6°С.

Именно это низкопотенциальное тепло грунта, воды и воздуха переносит тепловой насос из окружающей среды в отопительный контур частного дома, предварительно повысив температурный уровень теплоносителя до необходимых +35-80°С.

ВИДЕО: Как работает тепловой насос Грунт-Вода?

Что делает Тепловой Насос?

Тепловые насосы — тепловые машины, которые предназначены для производства тепла с использованием обратного термодинамического цикла. Тепловые насосы переносят тепловую энергию от источника с низкой температурой в систему отопления с более высокой температурой. В процессе работы теплового насоса происходят затраты энергии, не превышающие объем произведенной энергии.

Прямой цикл Карно

В основе работы теплового насоса лежит обратный термодинамический цикл (обратный цикл Карно), состоящий из двух изотерм и двух адиабат, но в отличии от прямого термодинамического цикла (прямого цикла Карно) процесс протекает в обратном направлении: против часовой стрелки.

В обратном цикле Карно окружающая среда выступает в роли холодного источника тепла. При работе теплового насоса тепло внешней среды благодаря совершению работы передается потребителю, но с уже более высокой температурой.

Передать тепло от холодного тела (грунт, вода, воздух) возможно только при затрате работы (в случае с тепловым насосом — затраты электрической энергии на работу компрессора, циркуляционных насосов и пр.) или другого компенсационного процесса.

Еще тепловой насос можно назвать «холодильником наоборот», так как тепловой насос это та же холодильная машина, только в отличии холодильника тепловой насос забирает тепло снаружи и переносит его в помещение, то есть обогревает помещение (холодильник же охлаждает путем отбора тепла из холодильной камеры и выбрасывает его через конденсатор наружу).

Как работает Тепловой Насос?

Теперь поговори о том как работает тепловой насос. Для того, что понять принцип работы теплового насоса нам нужно разобраться в нескольких вещах.

1. Тепловой насос способен извлекать тепло даже при отрицательной температуре.

Большинство будущих домовладельцев не могут понять принцип работы теплового насоса Воздух-Вода (в принципе любого воздушного теплового насоса), так как не понимают каким образом может извлекаться тепло из воздуха при отрицательной температуре зимой. Вернемся к основам термодинамики и вспомни определение теплоты.

Теплота — форма движения материи, представляющая собой беспорядочное движение образующих тело частиц (атомов, молекул, электронов и др.).

Даже при температуре 0˚С (ноль градусов по Цельсию), когда замерзает вода, в воздухе все еще есть теплота.  Ее значительно меньше чем, например при температуре +36˚С, но тем не менее и при нулевой и при отрицательной температуре происходит движение атомов, а значит и происходит выделение теплоты.

Движение молекул и атомов полностью прекращается при температуре -273˚С (минус двести семьдесят три градуса по Цельсию), что соответствует абсолютному нулю температуры (ноль градусов по шкале Кельвина). То есть и зимой при минусовой температуре в воздухе есть низкопотенциальное тепло, которое можно извлекать и переносить в дом.

2. Рабочая жидкость в тепловых насосах — хладагент (фреон).

Хладагент R-410А, используемый в тепловых насосах

Что такое холодильный агент? Хладагент — рабочее вещество в тепловом насосе, которое отбирает теплоту от охлаждаемого объекта при испарении и передает тепло рабочей среде (например, воде или воздуху) при конденсации.

Особенность хладагентов в том, что они способны закипать и при отрицательных и при относительно низких температурах. Кроме того хладагенты могут переходить из жидкого состояния в газообразное и наоборот. Именно во время перехода из жидкого состояния в газообразное (испарения) происходит поглощение теплоты, а во время перехода из газообразного в жидкое (конденсации) происходит передача теплоты (отделение тепла).

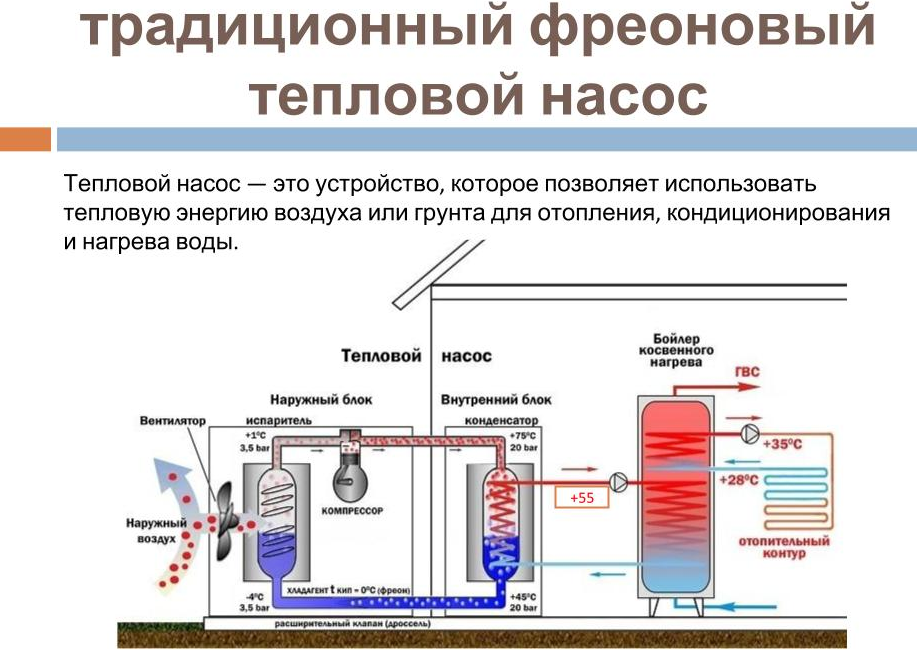

3. Работа теплового насоса возможна благодаря его четырем ключевым компонентам.

Для того, чтобы понять принцип работы теплового насоса его устройство можно разделить на 4 основные элементы:

1. Компрессор, который сжимает хладагент для повышения его давления и температуры.
2. Расширительный клапан — терморегулирующий вентиль, который резко понижает давление хладагента.
3. Испаритель — теплообменник, в котором хладагент с низкой температурой поглощает тепло от окружающей среды.
4. Конденсатор — теплообменник, в котором уже горячий хладагент после сжатия передает тепло в рабочую среду отопительного контура.

Именно эти четыре компонента позволяют холодильным машинам производить холод, а тепловым насосам — тепло. Для того, чтобы разобраться как работает каждый компонент теплового насоса и для чего он нужен предлагаем просмотреть видео о принципе работы грунтового теплового насоса.

ВИДЕО: Принцип работы теплового насоса Грунт-Вода

Принцип работы теплового насоса

Теперь попытаемся подробно описать каждый этап работы теплового насоса. Как уже говорилось ранее — в основе работы тепловых насосов лежит термодинамический цикл. Это значит, что работа теплового насоса состоит из нескольких этапов цикла, которые повторяются снова и снова в определенной последовательности.

Рабочий цикл теплового насоса можно разделить на четыре следующие этапы:

1. Поглощение тепла из окружающей среды (кипение хладагента).

В испаритель (теплообменник) поступает хладагент, который находиться в жидком состоянии и имеет низкое давление. Как мы уже знаем при низкой температуре хладагент способен закипать и испаряться. Процесс испарения необходим для того, чтобы вещество поглотило тепло.

Согласно второму закону термодинамики тепло передается от тела с высокой температурой к телу с более низкой температурой. Именно на этом этапе работы теплового насоса хладагент с низкой температурой проходя по теплообменнику отбирает тепло от теплоносителя (рассола), который ранее поднялся из скважин, где отобрал низкопотенциальное тепло грунта (в случаи с грунтовыми тепловым насосами Грунт-Вода).

Дело в том, что температура грунта под землей в любое время года составляет +7-8°С. При использовании геотермального теплового насоса типа Грунт-Вода устанавливаются вертикальные зонды, по которым циркулирует рассол (теплоноситель). Задача теплоносителя — нагреться до максимально возмножной температуры во время циркуляции по глубинным зондам.

Когда теплоноситель отобрал тепло из грунта, он поступает в теплообменник теплового насоса (испаритель) где «встречается» с хладагентом, который имеет более низкую температуру. И согласно второму закону термодинамики происходит теплообмен: тепло от более нагретого рассола передается менее нагретому хладагенту.

Здесь очень важный момент: поглощение тепла возможно во время испарения вещества и наоборот, отдача теплоты происходит при конденсации. Во время нагрева хладагента от теплоносителя он меняет свое фазовое состояние: хладагент переходит из жидкого состояния в газообразное (происходит процесс закипания хладагента, он испаряется).

Пройдя через испаритель хладагент находиться в газообразной фазе. Это уже не жидкость, но газ, который отобрал тепло у теплоносителя (рассола).

2. Сжатие хладагента компрессором.

На следующем этапе хладагент в газообразном состоянии попадает в компрессор. Здесь компрессор сжимает фреон, который за счет резкого увеличения давления нагревается до определенной температуры.

Аналогичным образом работает и компрессор обычного бытового холодильника. Единственное существенное отличие компрессора холодильника от компрессора теплового насоса — значительно меньшая производительность.

ВИДЕО: Как работает холодильник с компрессором

3. Передача тепла в систему отопления (конденсация).

После сжатия в компрессоре хладагент, который имеет высокую температуру поступает в конденсатор. В данном случае конденсатор — это тоже теплообменник, в котором во время конденсации происходит отдача теплоты от хладагента к рабочей среде отопительного контура (например воде в системе теплых полов, или радиаторов отопления).

В конденсаторе хладагент из газовой фазы снова переходит в жидкую. Этот процесс сопровождается выделением тепла, которое используется для системы отопления в доме и горячего водоснабжения (ГВС).

4. Понижение давления хладагента (расширение).

Теперь жидкий хладагент нужно подготовить к повторению рабочего цикла. Для этого хладагент проходит через узкое отверстие термо-регулирующего вентиля (расширительного клапана). После «продавливания» через узкое отверстие дросселя хладагент расширяется, вследствие чего падает его температура и давление.

Этот процесс сравним с распылением аэрозоля из балончика. После распыления балончик на короткое время становиться холоднее. То есть произошло резкое падение давления аэрозоля вследствие продавливания наружу, температура соответственно тоже падает.

Теперь хладагент снова находиться под таким давлением, при котором он способен закипеть и испаряться, что необходимо нам для поглощения тепла от теплоносителя.

Задача ТРВ (термо-регулирующий вентиль) — снизить давление фреона путем расширения его на выходе из узкого отверстия. Теперь фреон снова готов закипать и поглощать тепло.

Цикл снова повторяется до тех пор, пока система отопления и ГВС не получит от теплового насоса необходимый объем тепла.

Как работает тепловой насос – Будущее тепловых насосов – Анализ

МЭА (2022), Будущее тепловых насосов , МЭА, Париж https://www.iea.org/reports/the-future-of-heat-pumps, Лицензия: CC BY 4.0

• Поделиться в Твиттере Твиттер
• Поделиться на Facebook Facebook
• Поделиться в LinkedIn LinkedIn
• Поделиться по электронной почте Электронная почта
• Выложить в печать Распечатать

Скачать

Будущее тепловых насосовБудущее тепловых насосов

В тепловом насосе используется технология, аналогичная той, что используется в холодильнике или кондиционере. Он извлекает тепло1 из источника, такого как окружающий воздух, геотермальная энергия, хранящаяся в земле, или близлежащие источники воды или отработанное тепло завода. Затем он усиливает и передает тепло туда, где это необходимо. Поскольку большая часть тепла передается, а не вырабатывается, тепловые насосы намного эффективнее традиционных технологий отопления, таких как бойлеры или электрические нагреватели, и могут быть дешевле в эксплуатации. Выход энергии в виде тепла обычно в несколько раз больше, чем требуется для питания теплового насоса, обычно в виде электричества. Например, коэффициент полезного действия (КПД) для типичного бытового теплового насоса составляет около четырех, т. е. выходная энергия в четыре раза превышает электроэнергию, используемую для его работы. Это делает текущие модели в 3-5 раз более энергоэффективными, чем газовые котлы. Тепловые насосы можно комбинировать с другими системами отопления, обычно газовыми, в гибридных конфигурациях.

Тепловой насос состоит из компрессора, который перемещает хладагент по холодильному циклу, и теплообменника, отбирающего тепло от источника. Затем тепло передается на радиатор через другой теплообменник. В зданиях тепло доставляется либо с помощью принудительной вентиляции, либо с помощью водяных систем, таких как радиаторы или полы с подогревом. Тепловые насосы могут быть подключены к баку для производства горячей санитарной воды или обеспечения гибкости гидравлических систем. Многие из тепловых насосов могут также обеспечивать охлаждение помещений летом в дополнение к удовлетворению потребностей в отоплении помещений зимой. В промышленности тепловые насосы используются для подачи горячего воздуха, воды или пара или для непосредственного нагрева материалов. Крупномасштабные тепловые насосы в коммерческих или промышленных целях или в сетях централизованного теплоснабжения требуют более высоких температур на входе, чем в жилых помещениях, которые могут быть получены за счет сбросного тепла промышленных процессов, центров обработки данных или сточных вод.

Принцип работы теплового насоса

Скачать картинкуСкачать картинку

Каталожные номера

1. Физически тепловая энергия присутствует всякий раз, когда температура выше абсолютного нуля (0 градусов Кельвина или -273 °C).

Физически тепловая энергия присутствует всякий раз, когда температура выше абсолютного нуля (при 0 Кельвинах или -273 °C).

Далее

Обзор основных препятствий для ускорения развертывания тепловых насосов и соответствующих политических решений

Принцип действия | Industrialheatpumps.nl

Принцип действия

Низкотемпературный поток отработанного тепла можно преобразовать в полезное высокотемпературное тепло с помощью теплового насоса. Среди различных типов тепловых насосов, которые были разработаны, механические тепловые насосы получили наибольшее распространение. Принцип его действия основан на сжатии и расширении рабочей жидкости, так называемого «хладагента». Тепловой насос состоит из четырех основных компонентов: испарителя, компрессора, конденсатора и расширительного устройства. Хладагент является рабочей жидкостью, которая проходит через все эти компоненты. В испарителе тепло извлекается из источника сбросного тепла. В конденсаторе это тепло доставляется потребителю при более высоком уровне температуры.

Для привода компрессора требуется электроэнергия, и эта энергия добавляется к теплу, имеющемуся в конденсаторе. Эффективность теплового насоса обозначается его COP (коэффициентом производительности), определяемым как отношение общего количества тепла, поставляемого тепловым насосом, к количеству электроэнергии, необходимой для его работы.

Подробнее

Термодинамический цикл

Принцип работы теплового насоса основан на физическом свойстве, заключающемся в том, что температура кипения жидкости повышается с увеличением давления. Понижая давление, среда может испаряться при низких температурах, а повышение давления приведет к высокой температуре кипения. График слева показывает этот принцип. Черная линия показывает соотношение между давлением и температурой кипения, в данном случае аммиака. При низком давлении и температуре аммиак испаряется в испарителе. Энергия, необходимая для этого, обеспечивается потоком отработанного тепла. Компрессор увеличивает давление паров аммиака. Затем пар конденсируется при высоком давлении и температуре внутри конденсатора. При конденсации аммиака выделяется тепло: полезный источник энергии. Жидкий аммиак транспортируется к расширительному устройству, которое снижает давление. Аммиак с низкой температурой и низким давлением поступает в испаритель: это начальная точка еще одного цикла.

Подробнее

Хладагенты

На рисунке справа показан цикл теплового насоса для хладагента Аммиак. Для крупномасштабных промышленных применений аммиак является наиболее подходящим хладагентом для тепловых насосов, обеспечивающих температуру до 90 °C. Аммиак считается одним из самых эффективных хладагентов. Однако его использование сопряжено с определенными мерами безопасности. Поэтому аммиак в основном используется для крупных промышленных установок.
