Инструкция по монтажу тонкого тёплого пола Теплолюкс под плитку

Подготовка стены и пола к установке терморегулятора.

Подготовка поверхности пола к монтажу тонкого тёплого пола Теплолюкс.

Раскладка нагревательного мата.

Установка датчика температуры пола и терморегулятора.

Нанесение плиточного клея и приклеивание плитки над тёплым полом.

Подготовка стены

Монтаж тёплых полов Теплолюкс надо начинать с подготовки места для установки терморегулятора.

Монтаж терморегулятора можно сделать:

• на любой высоте от пола, подключив датчик к регулятору напрямую;
• на значительном удалении регулятора от термодатчика, подключив его через распаечную клеммную коробку.

В том месте, где будет установлен термостат рассверливается отверстие при помощи коронки 68 мм.

Далее, по стене от термостата вниз и в полу обогреваемой зоны — 50… 60 см от стены — штробится канавка для монтажных концов нагревательного кабеля и датчика температуры в 16 мм гофротрубке.

К месту установки термостата подводится питание 220 вольт, сечение проводника питающего провода должно соответствовать силе тока тёплого пола (обычно 3 × 1,5 или 3 × 2,5 для новых домов с приходящим вместе с питанием третьим «Земляным» проводом, если «Земли» нет, то 2 × 1,5 или 2 × 2,5).

Далее: подготовка поверхности пола к монтажу тёплого пола Теплолюкс.

Подготовка поверхности пола

Перед раскладкой тонкого нагревательного мата, пол должен быть выровнен и не иметь трещин и выбоин.

Строительный мусор перед монтажом тёплого пола убираем щёткой.

После этого пол грунтуем. Это для лучшего сцепления плиточного клея с основанием. Грунтовать можно также и после раскладки нагревательного мата, но это уже не очень удобно.

Далее, отмечаем места, где тёплый пол не требуется, например, под стационарной мебелью, сантехникой и так далее. Кроме того, учитываем отступы от стен не менее 5 см (по желанию отступы можно делать больше).

Далее: укладка тонких нагревательных матов Теплолюкс.

Раскладка тонкого тёплого пола Теплолюкс

На площадь обогрева раскладываем заранее подобранный нужной площади нагревательный мат. Чтобы подогнать нагревательный мат по геометрической форме обогреваемого участка, его необходимо разрезать на фрагменты, не затрагивая нагревательного кабеля (то есть разрезается только сетка, на которой кабель закреплён). При укладке фрагменты не должны накладываться друг на друга, и кабель не должен пересекаться, расстояние между соседними нитками нагревательного кабеля 5… 8 см.

При обогреве разных типов помещений (ванная и кухня) крайне нежелательно использовать одну нагревательную секцию, правильнее будет установить два мата с подключением к отдельным терморегуляторам.

Чтобы мат не смещался в сторону его можно подклеивать к полу нижней стороной сетки за счёт клеевого слоя, нанесённого на заводе‑изготовителе. Обратите внимание, место расположения термодатчика должно находиться посередине между витками нагревательного кабеля.

Далее, необходимо вывести монтажные концы нагревательного мата к месту расположения распаечной коробки, от неё к терморегулятору через канавки, подготовленные в стене, проверить отсутствие механических повреждений после процесса укладки.

Для проверки работоспособности тонкого нагревательного мата и термодатчика надо измерить их сопротивление. Полученные омические значения сверьте с данным, указанными в паспорте.

Зарисуйте схему раскладки в приложении инструкции с обозначением соединительных и концевых муфт, датчика температуры с обязательной привязкой к помещению.

Далее: установка датчика температуры и термостата.

Установка терморегулятора

Поместите датчик температуры пола в гофротрубку диаметром 16… 20 мм (из комплекта). Термодатчик должен находиться внутри трубки вблизи её конца. Соединительный провод датчика должен выходить из другого конца. Тот конец трубки с датчиком, который лежит в полу, надо плотно герметизировать — обмотать изолентой или заткнуть чем‑либо для предотвращения попадания внутрь раствора.

Уложите гофру с термодатчиком в подготовленную штробу и выведите её к распаечной коробке (или прямо к термостату). Радиус изгиба трубки должен быть не менее 5 см (для предотвращения застревания датчика при замене). Залейте штробу раствором.

Отметьте на полу место расположения датчика.

Зачищенные концы монтажных проводов нагревательных матов и датчика температуры можно облудить или обжать наконечниками, а после подключить через клеммник в распаечной коробке к термостату (или подключить к регулятору напрямую).

Для проверки работоспособности нагревательного кабеля и датчика температуры надо измерить их сопротивление. Оно должно соответствовать паспортным данным.

Далее, на 2… 3 мин включите регулятором нагрев тёплого пола и проверьте работу. Светодиод на термостате должен загореться и мат начнёт нагреваться.

Отключите питание до окончательного высыхания плиточного клея. Первое включение системы тёплого пола — через две недели после приклеивания плитки.

Далее: нанесение клеящего раствора.

Приклеивание плитки над тёплым полом

После успешной проверки нагревательной системы можно залить нагревательный мат тонким слоем плиточного клея или самовыравнивающей жидкости толщиной 5… 8 мм и дать ему высохнуть. Если мат всплывает, то притапливайте его чем‑нибудь.

После высыхания клея надо проверить нагревательный мат и датчик температуры пола на повреждения, прозвонив их омическое сопротивление.

Далее, можно замазать раствором штробу на стене, в которой к терморегулятору подведены провода питания и заземления, монтажные «холодные» концы нагревательного мата, соединительные провода датчика температуры в гофротрубке.

Включение тёплого пола допускается после полного высыхания плиточной кладки.

Включать на постоянную работу тёплый пол можно после полного высыхания плиточного клея, согласно инструкции на мешке с раствором (из практики — подождите недели две).

Есть вопросы? Спрашивайте, ответим!

Консультация и срочная доставка
тёплых полов Теплолюкс
Национальный Комфорт
Теплолюкс-Profi

Выезд на ремонт тёплого пола
(495) 229–39–84
2293984@mail. ru

пошаговая инструкция с советами специалистов

монт в своей квартире и решились на установку теплого пола. Сомневаться в плюсах этого решения для отопления в современном доме не приходится — в холодное время года, когда еще не включено основное отопление, комфорт повышенный, можно забыть о насморке, а если дома есть маленький ребенок, то такое решение практически безальтернативно. Но теплый пол не получится полноценно использовать без терморегулятора. Как выбрать терморегулятор для теплого пола КП расскажет вместе с Константином Ливановым, специалистом по ремонтным работам с 30-летним стажем.

Как выбрать терморегулятор для теплого пола

Виды терморегуляторов

Терморегуляторы, или, как их по старинке называют, термостаты, имеют несколько разновидностей. Обычно их делят на механические, электронные и сенсорные — по способу управления. Но терморегуляторы также можно разграничить и по области применения. Так, не каждая модель, способная работать с электрическим теплым полом, имеет возможность работы с водяными отопителями. Но есть и универсальные решения, например, терморегулятор Теплолюкс MCS 350, который способен работать с электрическими и водяными теплыми полами.

Способ управления терморегулятором

Механические модели терморегуляторов имеют простое управление, которое состоит из кнопки включения и поворотного регулятора с нанесенной по кругу температурной шкалой. Такие модели дешевле и очень легки в освоении даже для людей старшего поколения. Отличным представителем класса подобных устройств является Теплолюкс 510 — за скромный бюджет покупатель получает надежный терморегулятор с эргономичным дизайном, способный регулировать температуру теплых полов от 5°С до 45°С.

Терморегулятор для теплого пола. Фото: «Теплолюкс»Терморегулятор для теплого пола. Фото: «Теплолюкс»Терморегулятор для теплого пола. Фото: «Теплолюкс»Терморегулятор для теплого пола. Фото: «Теплолюкс»Терморегулятор для теплого пола. Фото: «Теплолюкс»Терморегулятор для теплого пола. Фото: «Теплолюкс»Терморегулятор для теплого пола. Фото: «Теплолюкс»

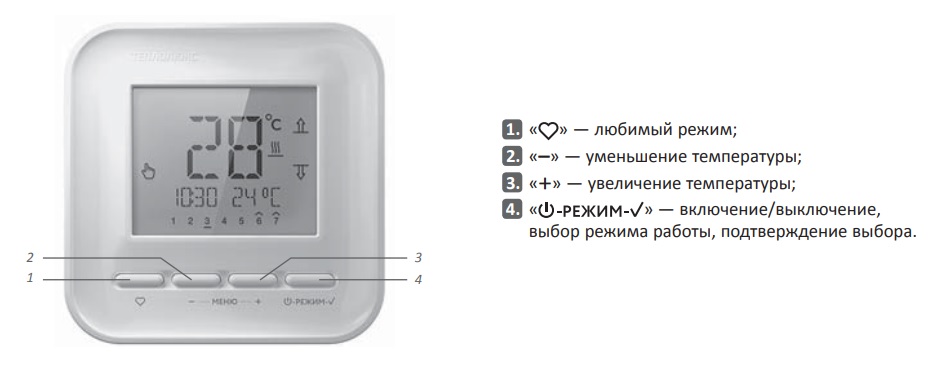

Электронные терморегуляторы представляют собой экран в рамке и несколько кнопок, которыми и осуществляется контроль за процессом нагрева теплого пола. Тут появляются возможности для тонкой настройки, а на некоторых моделях — уже и программирование недельного графика работы.

Наиболее популярные терморегуляторы — это сенсорные модели. В них используются крупные тач-панели, на которых располагаются сенсорные кнопки управления. У этих моделей уже встречается удаленное управление и интеграция в систему «Умный дом».

Теплолюкс 510 — механический терморегулятор с эргономичным дизайном, способный регулировать температуру теплых полов от 5 °C до 45 °C.

Установка терморегулятора

Терморегуляторы имеют совершенно разные способы установки и, подбирая устройство, стоит ориентироваться на особенности своего дома и того дизайна, в котором он выполнен. Так, самым востребованным форм-фактором на сегодня является скрытый или встраиваемый. Такой прибор рассчитан под установку в рамку переключателей света или розеток. Этот вариант удобен тем, что вам не нужно думать над тем, куда и как установить терморегулятор, а также — как его запитать. Так, терморегулятор Теплолюкс SMART 25 встраивается в рамки популярных европейских производителей и отлично вписывается в любой дизайн.

Второй по популярности вариант — независимый от места установки терморегулятор, под который нужно делать отдельное крепление в стене и вести к нему коммуникации. Такие модели часто выбирают, например, семьи с маленьким ребенком, для размещения терморегулятора повыше — чтобы шаловливые руки малыша не добрались до управления теплым полом. К слову, терморегулятор MCS 350 прекрасно подойдет для этой цели — в нем есть блокировка панели управления.

Менее популярен вариант с установкой в щиток-автомат или DIN-рейку. Такой вариант хорош, когда вы хотите убрать терморегулятор подальше от глаз и не собираетесь постоянно изменять степень нагрева полов.

Наконец, существуют узкоспециализированные модели для инфракрасных систем обогрева, предполагающие подключение в розетку 220В.

Теплолюкс ECOSMART 25 встраивается в рамки популярных европейских производителей и отлично вписывается в любой дизайнТеплолюкс ECOSMART 25 встраивается в рамки популярных европейских производителей и отлично вписывается в любой дизайнТеплолюкс ECOSMART 25 встраивается в рамки популярных европейских производителей и отлично вписывается в любой дизайн

Защита от влаги и пыли

Первую цифру кода определяют как степень защиты корпуса от попадания твердых частиц или предметов извне, вторую — как его защищенность от попадания влаги. Цифра 3 говорит о том, что корпус защищен от попадания инородных частиц, проводов и инструментов размером более 2,5 мм.

Цифра 1 в международном коде классификации свидетельствует о защите корпуса от вертикальных капель влаги. Для эксплуатации электрического оборудования в обычных помещениях достаточно класса защиты IP20. Устройства же со степенью IP31 устанавливаются в электрощитовых, трансформаторных подстанциях, производственных цехах и т. д., но не в ванных комнатах.

Датчики терморегулятора

Датчики — это очень важная часть любого терморегулятора. Так сказать, «базовой версией» является выносной датчик пола. Грубо говоря, это кабель, идущий от прибора в толщу пола прямиком к нагревательному элементу. С его помощью терморегулятор узнает, насколько высока температура теплого пола. Но у такого подхода есть свой недостаток — устройство «не знает», какова реальная температура в комнате, а значит перерасход электроэнергии неизбежен.

Современный подход предполагает комбинирование выносного и встроенного датчика. Последний находится в корпусе терморегулятора и замеряет температуру воздуха. На основании этих данных устройство выбирает оптимальный режим работы для теплого пола. Подобная система успешно зарекомендовала себя в Теплолюкс EcoSmart 25. На основе работы двух датчиков в этом терморегуляторе реализована интересная функция, получившая название «Открытое окно». И при резком снижении температуры в помещении на 3 градуса в течение пяти минут EcoSmart 25 считает, что открыто окно, и отключает обогрев на 30 минут. Как итог — экономия электричества на обогрев.

Выбор редакции

«Теплолюкс» EcoSmart 25

Терморегулятор для теплого пола

Программируемый сенсорный терморегулятор идеален для управления теплыми полами, конвекторами, полотенцесушителями, бойлерами

Узнать подробностиПолучить консультацию

Реклама. ООО «Группа Теплолюкс». LjN8KQTmH

Инновационный дизайн терморегуляторов серии Smart 25 разработан российским креативным агентством Ideation. Дизайну присвоено первое место в номинации «Переключатели для домашнего интерьера, системы контроля температуры» престижной премии European Product Design Awards¹. Ее присуждают в сотрудничестве с Европарламентом за инновационные дизайнерские проекты.

Терморегуляторы серии Smart 25 отличаются 3D-рисунком на приборных поверхностях. Ползунковый механизм в нем исключен и его место занял мягкий переключатель с цветовой индикацией уровня нагрева. Теперь управление теплым полом стало понятнее значительно эффективнее.

Терморегулятор для дома. Фото: «Теплолюкс»Терморегулятор для дома. Фото: «Теплолюкс»Терморегулятор для дома. Фото: «Теплолюкс»Терморегулятор для дома. Фото: «Теплолюкс»Терморегулятор для дома. Фото: «Теплолюкс»

Программирование и удаленное управление

Есть две функции в современных терморегуляторах, которые резко повышают их функциональность — это программирование и удаленное управление. Первое, как уже говорилось выше, встречается уже в электронных моделях. С помощью программатора можно спланировать работу терморегулятора на неделю вперед. Например, настроить включение теплых полов за полчаса до предполагаемого прихода домой после работы. В некоторых моделях лучших терморегуляторов есть самообучение на основе программирования. Прибор запоминает наиболее излюбленные пользователем комбинации времени и температуры, после чего самостоятельно поддерживает наиболее комфортный режим. На такое способна модель Теплолюкс EcoSmart 25. На ее примере удобно рассмотреть и то, что такое удаленное управление в современных терморегуляторах.

В EcoSmart 25 есть управление через приложение со смартфона пользователя, при помощи которого прибор подключается к Сети. Для подключения с мобильного устройства на iOS или Android устанавливаем программу SST Cloud. Его интерфейс создан так, что с ним справится даже далекий от современных технологий человек. Разумеется, смартфону тоже нужен доступ в интернет. После нехитрой настройки управлять теплым полом через EcoSmart 25 можно из любого города или даже любой страны.

Выбор редакции

Приложение SST-Cloud

Комфорт под полным контролем

Программируемый режим работы позволяет задать график обогрева для каждого помещения на неделю вперед

Узнать подробностиПолучить ссылку

Реклама. ООО «Группа Теплолюкс». LjN8KQTmH

В EcoSmart 25 есть управление через приложение со смартфона пользователя, при помощи которого прибор подключается к Сети

Экономия при использовании терморегулятора

Лучшие модели терморегуляторов для пола позволяют добиться до 70% экономии на счетах за электроэнергию, которая уходит на обогрев. Но добиться этого удастся только с современными моделями, которые обладают функционалом тонкой настройки.

Как запрограммировать термостат SmartStat для теплого пола

Программирование автоматических настроек для оптимального обогрева и эффективности

Программирование термостата SmartStat для обогревателя WarmlyYours
Системы теплых полов просты. С этим термостатом вы сможете
запрограммируйте свои полы на подогрев, когда вы хотите, чтобы они были теплыми, например, просто
перед тем, как проснуться и до того, как вы вернетесь домой с работы, а также для того, чтобы сэкономить
деньги и электричество, вы можете запрограммировать их на отключение, пока вас нет. С использованием
Эти программируемые настройки — идеальный способ персонализировать свой роскошный
полы с подогревом.

Стенограмма видео

Снимите лицевую панель с базового блока и найдите три
переключатели на задней панели лицевой панели. Для правильной работы дисплея и
системы теплого пола, все три переключателя должны быть в положении «Вверх».
Установите лицевую панель. Откройте боковые панели на термостате и установите «Вкл.
Режим ожидания» в положение «Вкл.». Нажмите кнопку «День» столько раз, сколько необходимо для
установите термостат на нужный день. Нажимайте кнопки «часы» и «минуты», чтобы
установить правильное время. Часы PM отображаются с PM слева от времени.
Для AM такой аннотации нет.

Если вы не хотите оставить термостат включенным
температура 24/7, вам нужно будет настроить периоды нагрева. Вы можете запрограммировать до
четыре периода в день. По умолчанию этот термостат настроен на работу в
периоды потепления с понедельника по пятницу, то есть с 6:00 до 8:30, а второй
один с 17:00 до 23:00 и только один период потепления, суббота и воскресенье, 6:00.
до 11 вечера.

Чтобы изменить расписание, вам необходимо ввести
режим программирования. Нажмите «Программировать». На экране появится дом с номером.
один внутри. Это начало первого периода потепления. Чтобы запрограммировать то же самое
установки для каждого дня недели, нажмите и удерживайте «День» в течение трех секунд. Все
семь дней появится на экране.

Используйте кнопки «Час» и «Минута», чтобы выбрать время начала
периода первого потепления. По умолчанию установлено 6 утра. Нажмите «Программа»
кнопку, чтобы показать второй дом с номером два внутри. Если вам требуется только
один период каждый день, вы пропустите настройку, нажав кнопку «Очистить».
С помощью кнопок «Час» и «Минута» выберите время окончания первого прогрева.
период. Время по умолчанию установлено на 8:30 утра.

Нажмите «Программировать», чтобы показать третий дом с номером
три внутри. Если вам требуется только один разогрев в день, вы пропустите
этот параметр, нажав кнопку «Очистить». Используйте «часы» и «минуты»
кнопки для выбора времени начала второго периода прогрева. По умолчанию
установить в 17:00. Нажмите «Программа», чтобы показать четвертый дом с номером четыре.
внутри. С помощью кнопок «Час» и «Минута» выберите время окончания
Второй отопительный период. По умолчанию 23:00. Нажмите кнопку «Возврат режима», чтобы
показать значок часов, указывающий, что термостат теперь находится в автоматическом режиме.

Во время программ термостат будет работать на
температура комфорта. Между периодами программы термостат будет устанавливать
температура возвращается к экономичной температуре. Настройка комфорта по умолчанию
температура пола 82°F. Чтобы изменить эту температуру, используйте кнопки «Вверх» и
Кнопки «вниз» для достижения желаемой температуры и немедленно нажмите и удерживайте
кнопку «Комфорт» в течение трех секунд. Еще через пять секунд ток
снова будет отображаться температура пола.

Настройка экономии по умолчанию — температура пола 60°F.
Чтобы изменить эту температуру, используйте кнопки «Вверх» и «Вниз».
желаемой температуры и сразу же нажмите и удерживайте кнопку «Эконом» в течение
три секунды. Еще через пять секунд текущая температура пола будет
снова отображаться.

Обычно предпочтительная комфортная температура составляет от 80°F.
и 85°F. Если вы выберете экономичную температуру, которая намного ниже, чем
комфортная температура, термостату потребуется больше времени, чтобы достичь комфортной температуры.
температура. Экономичная температура от 70°F до 75°F гарантирует, что
термостат быстро вернется к комфортной температуре во время использования
относительно мало электроэнергии.

Каждая установка отличается из-за основания,
напольное покрытие, изоляция, воспринимаемый уровень комфорта и т. д., и все зависит от
конечному пользователю, чтобы найти их наиболее благоприятные настройки. Термостат можно переключать
между ручным и автоматическим режимами, нажав кнопку «Возврат режима». Руководство
режим обозначается значком руки, а автоматический режим — значком часов.

Настройки времени и температуры будут соблюдаться только в
автоматический режим. В ручном режиме термостат будет держать температуру
постоянным на любом уровне, который был установлен с помощью кнопок «Вверх» или «Вниз».

Для получения дополнительной информации или индивидуальной помощи в
Чтобы настроить термостат, позвоните в WarmlyYours по телефону (800) 875-5285.

Наша команда Radiant Experts готова помочь! Расскажите нам немного о себе и своем проекте, чтобы начать.
Мы отвечаем индивидуальным предложением и SmartPlan в течение 1 рабочего дня,
для запросов в тот же день, пожалуйста, позвоните нам. Вы можете получить мгновенную цитату, используя
наш
Мгновенный конструктор котировок.

(800) 875-5285
Пн-Пт, 7:30-17:30 CST

Мгновенный конструктор котировок
Укажите размеры вашего проекта или создайте свою комнату с помощью нашего инструмента дизайна.

Установка лучистого отопления под ламинат и деревянный пол

Производитель США

С 1996

800.308.8057

8:00 — 22:00 CST

Звоните нам 7 дней в неделю

Логин

Корзина (0)

ThermoFloor — это 4-в-1 (нагревающий, изолирующий, шумопоглощающий, влагопоглощающий) теплый пол с подогревом, специально разработанный для ламината, приклеиваемый
и плавающие паркетные и инженерные полы. В отличие от большинства других систем, эта система обогрева пола из ламината устанавливается без необходимости
залит цементом! Он работает от стандартного бытового напряжения и производит энергоэффективное тепло с максимальной мощностью 10 Вт на кв. фут. ThermoFloor
включает запатентованные нагревательные элементы FiberThermics® компании ThermoSoft вместо обычных металлических проводов. Технология FiberThermics воплощает в себе эксклюзивные
свойства безопасности и долговечности, которые однозначно определяют способность ThermoFloor к прямому контакту с горючими напольными материалами, такими как ламинат и дерево.
В состав ThermoFloor также входит запатентованная усовершенствованная подложка, которая обеспечивает изоляцию основания, снижение влажности и шума.

• Установка

  Пожалуйста, прочтите и следуйте подробным инструкциям, прилагаемым к заказу на теплый пол. Приведенный ниже обзор не заменяет руководство по установке. № Для плавающих или клееных полов из ламината и дерева. Для плавающей замковой плитки. Для ковров и винила. Более простого способа установки системы теплого пола просто НЕТ! ЦЕМЕНТ НЕ ТРЕБУЕТСЯ!
  1. Раскатайте коврики для теплого пола и расположите их так, чтобы они соответствовали отапливаемой площади.
  2. Заполните неотапливаемые участки Insulayment® или другой подложкой.
  3. Установите датчик температуры пола и протяните провода от конца каждой площадки к электрической коробке.
  4. Установите термостат и выполните электрические соединения.
  5. — Для клееного ламината и деревянных полов приклейте ThermoFloor к основанию, затем приклейте ламинат или деревянный пол к ThermoFloor. — Для напольного коврового покрытия, ковровой плитки и винила уложите ДВП поверх ThermoFloor.
  6. Уложите напольное покрытие в соответствии с инструкциями производителя пола.

  Пожалуйста, прочтите и следуйте подробным инструкциям, прилагаемым к заказу на теплый пол.
