Светильники потолочные как установить в пластиковые панели: Установка светильников в ПВХ-панели: монтаж точечных конструкций

admin

Монтаж точечных светильников в пластиковый потолок: схема разводки проводов

Главная » Световые приборы » Светильники







На чтение 11 мин Просмотров 852 Опубликовано
Обновлено



Содержание

  1. В чем особенности материала
  2. Что понадобится
  3. Схема разводки проводов
  4. Подготовка места, делаем отверстие
  5. Монтаж светильников в ПВХ-панели

Панели ПВХ – одно из самых недорогих решений, используемых для отделки потолка в коридорах, кухнях, ванных комнатах и любых других помещениях, где нужно сэкономить. Панели несложно установить своими силами, что еще больше удешевляет проект, также можно врезать в них светильники, если соблюдать несложные советы и правильно подготовиться к работе.

Потолок из ПВХ-панелей на кухне.

Монтаж точечных светильников в пластиковый потолок отличается от других вариантов из-за особенностей материала. ПВХ-панели имеют свои преимущества и недостатки, которые нужно учитывать. Нельзя допускать ошибки, так как из-за них поверхность в лучшем случае испортится, а в худшем пластик начнет плавиться.

В чем особенности материала

Панели из поливинилхлорида отличаются по ряду характеристик, поэтому перед тем, как ставить светильники в такой потолок, нужно разобраться в особенностях этого варианта:

  1. Пластик не боится влаги и даже при длительном воздействии воды не портится и не меняет свойств. Но при этом на поверхности может появляться плесень, если в помещении плохая вентиляция и влага не испаряется.
  2. Срок службы более 10 лет. ПВХ сохраняет надежность очень долго при использовании в помещениях. Для открытого воздуха не подходит из-за того, что перепады температур и влажности, а также ультрафиолетовое излучение солнца делают пластик хрупким всего за 2-3 года.
  3. Панели можно установить своими руками буквально за пару часов. Для этого нужно собрать каркас из профиля или деревянного бруска, а после закрепить скобами, саморезами или жидкими гвоздями.
  4. Это самый дешевый отделочный материал на сегодня. При этом можно купить панели разной ширины и цвета, что позволит оформить потолок так, как нравится.
  5. Поверхность боится ударов, от этого ПВХ трескается или ломается. Поэтому обращаться с потолком нужно бережно, если при установке светильника сильно нажать, там может остаться след. Работы стоит проводит аккуратно.
  6. Резать пластик можно ножовкой по металлу или строительным ножом, что упрощает работу. Главное – делать все осторожно, чтобы не повредить поверхность и не оставить задиры на ней.
  7. ПВХ боится высоких температур. В состав добавлены компоненты, которые не дают панелям гореть, но при этом они легко плавятся и деформируются от постоянного перегрева. Из-за этого светильники нужно подбирать особенно внимательно, нельзя ставить модели с лампами накаливания, галогенные варианты тоже нежелательны. Лучше всего подойдут светодиоды, так как они не нагреваются сильно даже при долгой работе.
  8. Панели большой ширины могут прогибаться под весом светильников, если те стоят посередине. При необходимости нужно ставить платформы под потолок из подвесов и пластика, чтобы зажимы держались на них. Лучше выбирать легкие светильники, чтобы не делать лишнюю работу.

Светодиодные светильники подходят для ПВХ лучше всего.

Что понадобится

Перед установкой собрать все необходимое, чтобы не отвлекаться при проведении монтажа и не искать подручные приспособления. Часть работ нужно сделать до крепления панелей, а часть после. Что нужно:

  1. Дрель или шуруповерт с коронкой по дереву, диаметр которой подбирается под размер точечных светильников. Проще всего купить комплект, он стоит дешево и пригодится впоследствии.
  2. Если коронки нет, для резки купить строительный нож шириной 25 мм и комплект сменных лезвий к нему. А для разметки кругов подойдет строительный или обычный школьный циркуль.
  3. Строительный карандаш, рулетка и угольник, если потребуется определить точку посередине панели.
  4. Отвертки для зажима колодки, если она обычного типа. Можно купить самозажимные колодки, с ними проще работать.
  5. Кабель для проводки. Количество рассчитать заранее, сечение подбирать под светильники. Также может потребоваться гофрированный рукав для прокладки проводов и распределительная коробка (или несколько).
  6. Крепеж для проводов. Это могут быть саморезы на деревянных перегородках, для бетона используются дюбель-гвозди.
  7. Лестница-стремянка или стол для удобной работы под потолком. Если высота небольшая, может хватить и табуретки.

Коронки по дереву или гипсокартону подойдут и для пластика.

Перед началом работ нужно подготовить комнату. Убрать все, что мешает, укрыть мебель пленкой. Если помещение без окон – поставить светильник или повесить переноску.

Схема разводки проводов

Сделать схему разводки нужно до начала работ, это поможет рассчитать длину кабеля, а также продумать расположение розеток и распределительных коробок. Кроме того, важно:

  1. Рассчитать количество потолочных светильников. Один элемент обычно захватывает от метра до полутора пространства. Для хорошего света их можно ставить через 50-60 см, максимальное расстояние – не больше метра. Отступ от стен – минимум 30 см.
  2. Определить точное положение исходя из ширины панелей ПВХ. Лучше, если светильники будут стоять посередине элементов, так намного проще делать отверстия. Когда используются узкие панели, то наоборот, нужно делать отверстия на стыке, чтобы сильно не ослаблять поверхность.
  3. Проводка прокладывается как обычно. В стенах лучше делать штробы, а на потолке использовать специальные крепления с хомутами. Укладывать параллельно стенам, поворачивать под прямыми углами, нельзя вести кабель диагонально, перекрещивать его. Крепить прочно, оставлять достаточно запаса, чтобы вытянуть концы и подключить к светильнику.

Электрическая схема разводки.

Лучше нарисовать схему на бумаге, так будет проще провести расчеты и грамотно распланировать положение элементов. Метки удобно делать мелом на потолке или строительным карандашом.

Подготовка места, делаем отверстие

Установка точечных светильников в панели ПВХ требует правильной подготовки. Проще совместить эту работу с монтажом, так меньше вероятность сделать ошибку или испортить материал. На потолке должны быть метки расположения светильников и подведенные провода. Следовать инструкции:

  1. Начать монтаж панелей. Когда дойдет очередь до элемента, в котором нужно делать отверстие, поставить его на место и пометить центр расположения светильника.
  2. Панель аккуратно снять и начертить круг (или несколько, если на один элемент приходится не один светильник).
  3. При работе шуруповертом или дрелью с коронкой по дереву нужно выставить инструмент ровно и аккуратно запустить его. Не нажимать, пластик режется очень легко, держать приспособление перпендикулярно. Проще класть панель между двух табуреток.
  4. Если коронки нужного диаметра нет, использовать строительный нож. Вначале нужно аккуратно прорезать верхнюю часть по периметру, нажимая на кончик лезвия и пробивая поверхность шаг за шагом. Не спешите, легко повредить панель и испортить ее. Еще вариант – сделать отверстие в любом месте круга, а дальше вырезать его по периметру электрическим лобзиком, на который лучше поставить полотно для пластика с мелкими зубьями.
  5. Зазубренные края можно убрать наждачной бумагой. Тогда поверхность будет гладкой и обрамление светильника плотно прижмется. После подготовки отверстий панель закрепить, перед этим вытащив концы проводов наружу.

Коронка делает отверстие идеальной формы за считанные секунды.

Если элементы узкие, проще располагать отверстия на стыке. Для этого нужно соединить две части, пометить расположение отверстия и вырезать его так же, как описано выше. Лучше позвать помощника, чтобы он держал панели и они не разошлись при резке.

Монтаж светильников в ПВХ-панели

Монтаж светильников в панели ПВХ займет немного времени, если правильно проведена подготовка. Перед началом стоит распаковать оборудование, осмотреть его и разобраться, как действуют фиксаторы, чтобы потом ничего не испортить. Следуйте простым советам:

  1. После крепления панели надо подключить светильник к выведенному кабелю. Для этого концы проводов, идущие от корпуса зачищаются. Это стоит сделать предварительно, чтобы не заниматься работой под потолком. Удобнее использовать нож электрика или строительный вариант с острым лезвием.
  2. На концы кабеля, подведенного по потолку, закрепить колодку. Чаще всего используется вариант, в котором нужно вставить жилу в отверстие и зажать ее небольшим винтом (для этого понадобится небольшая крестообразная отвертка). Потом присоединить светильник аналогичным способом, удобнее, если кто-то будет придерживать его во время подключения.

    Соединение с помощью клеммных колодок.

  3. Прижать фиксаторы пальцами, чтобы корпус светильника вошел в вырезанное отверстие. Потом затолкнуть его до упора, пружины отожмут выступы и плотно зафиксируют элемент на потолке. Если лампочки в комплекте не было, нужно вставить ее перед фиксацией светильника.
  4. После окончания монтажа проверить работу светильников. Если все сделано правильно, никаких проблем не возникнет.

Если в светильнике съемное кольцо, вставьте его в панель.

Установить светильники в пластиковые панели не составит труда, если подготовить все необходимое и разобраться в технологии монтажа. Лучше использовать коронку для вырезания отверстия, тогда оно будет иметь идеальную форму. Провода желательно соединять колодками, а не скрутками и изолентой.








Оцените автора

( 1 оценка, среднее 5 из 5 )







Установка светильников в панели ПВХ

Содержание

  • Советы по монтажу светильников
  • Выбор светильников для ПВХ-панелей
  • Порядок установки розеток
  • Правила монтажа светильников
    • Подготовка панелей
    • Установка точечных светильников в панели ПВХ
    • Расстояние между источниками света
  • Видео

Располагая минимальным опытом работы с электрикой и познаниями в области ремонтно-строительных работ, вмонтировать точечные светильники в потолочные и настенные ПВХ-панели достаточно просто.

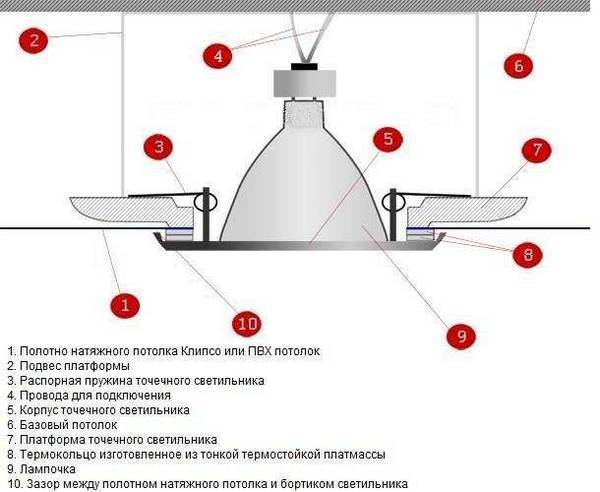

Пример крепления светильников на переходник

Примечание. Крепление светильников производится при помощи специального переходника – протекторного термокольца, которое крепится в основной потолок, а к пластиковым панелям чаще всего клеем.

Советы по монтажу светильников

Используя пластиковые панели для отделки, следует заранее продумать расположение мест, где будет происходить установка светильников в панели ПВХ. Поскольку, если не озаботиться этим вопросом заранее, придётся снимать часть панелей   для того, чтобы сделать электропроводку и проделать отверстия под светильники либо подготавливать отверстия на весу, а провода пускать по монтированным поверх панелей кабель-каналам.

Выбор светильников для ПВХ-панелей

Установка декоративной плитки на стену

При выборе светильников для пвх следует учитывать, что пластик под воздействием высоких температур начинает плавиться. Поэтому перед покупкой следует проконсультироваться в специализированном магазине и подобрать светильники с максимальной мощностью, не превышающей 40 Вт. Дополнительно от перенагревания панели может спасти термокольцо. Наилучший вариант– использовать низковольтные световые диоды.

Примечание. Использование осветительных приборов по степени защиты корпуса менее IP44 не рекомендуется. При выборе светильников и люстр в помещение со статичным уровнем влажности, не превышающим норму, на показатель влагостойкости можно не обращать внимание. При выборе светильников для ванной комнаты, кухни и санузла параметр влагостойкости игнорировать не стоит.

Порядок установки розеток

Монтаж панелей ПВХ

Установка розеток на ПВХ-плите происходит следующим образом:

  1. На панели с изнаночной стороны намечается место для врезки. В случае если пластиковые плиты уже закреплены на стене, вырезать отверстия можно в уже закреплённой на стене панели при помощи строительного ножа;
  2. На месте за розеткой закрепить квадратный кусок фанеры, по размерам равный или немного превышающий размер розетки;
  3. Крепить подрозетник необходимо на лист фанеры при помощи саморезов.

Крепление розеток – врезка в ПВХ-плиту

В случае если между стеной и задней частью панели места практически нет, розетка крепится напрямую к ПВХ-плите, но с небольшим секретом: в место, где будут вкручиваться саморезы, необходимо подложить небольшие пластиковые листы, через которые происходит крепление розетки поверх плиты. После того, как розетка была надёжно закреплена, можно переходить к монтажу пластиковой панели на стену.

Правила монтажа светильников

Потолок из МДФ панелей

При установке точечных светильников в ванной комнате располагать осветительные приборы над душевой кабиной не рекомендуется. То же правило касается монтажа светильников над раковиной и биде. Учитывая, что в большинстве случаев санузел в домах не превышает 6-8 м2, достаточно установить несколько светильников в потолочной плите с поворотным механизмом.

Подготовка панелей

Что собой представляет пластиковая панель? На рынке представлено полно моделей, которые могут выглядеть как длинные доски из пластика или прямоугольные или квадратные листы различной формы. Главное, что монтаж панелей пвх на потолок производится по принципу защёлкивания замков: вне зависимости от модели, каждая пвх-плита оснащена пазами для сборки.

Примечание. Не стоит забывать также маркировать панели. Это необходимо для того, чтобы в процессе не забыть, какая деталь становится на какое место. Без этого особенно не обойтись при расставлении светильников в шахматном порядке.

Пример расставления источников света на потолке в шахматном порядке в комнате

Для того чтобы просверлить отверстие в панелях из пластика или гипсокартона, используются специальные коронки. В качестве альтернативы можно воспользоваться коронками для работы с древесиной. Остающиеся заусеницы можно убрать при помощи напильника или наждачной бумаги (допустимо использование наждака, со слабым нажимом).

К монтажу световых приборов можно подходить только после завершения всех этапов по креплению ПВХ-плит. Аналогично монтажным работам по установке светильников в гипсокартоновых листах, процесс монтажа на пластиковых пластах выглядит идентично.

Life—hack по разметке и изготовлению отверстий под установку точечного освещения без использования дрели:

  • место предполагаемого отверстия под оборудование размечается при помощи циркуля;
  • далее необходимо воспользоваться ножом канцелярским или строительным, с помощью которого проделывается отверстие по контуру размеченной линии под разводку кабеля;
  • теперь настала очередь электрического лобзика, с помощью которого отверстию придаётся окончательная форма.

Таким образом, если под рукой не оказалось дрели, или попросту нет желания отправляться в магазин за дорогостоящими фрезами, на помощь придёт обычный циркуль, канцелярский нож и лобзик, работающий от электричества. Способ действительно хорош, позволяет существенно сэкономить финансовую составляющую проекта. Но есть и минус: время, которое необходимо затратить на работу с электролобзиком, превышает время, которое было бы потрачено на сверление с помощью дрели.

Примечание. Как правило, пластиковые изделия чувствительны к механическому воздействию. Поэтому при вырезании деталей необходимо быть максимально аккуратным. В противном случае доска может треснуть или продавиться, что автоматически отправляет её в утиль.

Установка точечных светильников в панели ПВХ

Осуществлять установку верхнего света можно по следующей схеме:

  • отсоединить от цоколя верх лампы;
  • отключить электричество с применением клемм;
  • подключить светильник;
  • произвести проверку работоспособности подключенного светильника;
  • используя специальные зажимы, установить светильник на место;
  • закрепить декоративную накладку;
  • закрепить термоизолирующее кольцо на нижней части светильника.

В завершении остаётся только прикрепить пластиковую плиту обратно.

Любые работы по электрике должны производиться с перекрытым электричеством в щитке

Последовательность выполнения работ по установке точечного светильника:

  1. На корпусе светильника есть пара зажимных «ушек», которые необходимо отогнуть;
  2. В плите подготавливается отверстие по размеру светильника;
  3. Световой прибор вставляется в проделанное и обработанное отверстие. Если не избавиться от заусениц после проделывания отверстия, работа будет выглядеть в целом неаккуратно. К тому же, высок шанс повредиться об необработанные края при монтаже светового устройства;
  4. Зачистить провод на приборе, если производитель заранее не побеспокоился об этом;
  5. Зачистить провод на потолке. Необходимо снять изолирующий слой не более 10-12 мм;
  6. Соединить провод на потолке с проводом светильника при помощи винтового зажима.

Расстояние между источниками света

Нужно учитывать минимальное напряжение и малый угол освещения. Как правило, освещение начинает рассеиваться при угле, превышающим 30 градусов. Поэтому необходимо продумать расположение светильников так, чтобы световые потоки пересекались между собой, что автоматически позволяет максимально заполнить потолочное пространство и рассеять свет по поверхности потолка равномерно.

Пример. Стандартная высота потолка в жилых домах варьируется в пределах 2. 4-2.5 метров. Следовательно, максимальная удалённость между источниками света не должна превышать более 1 метра, причём от стен необходимо отступить не менее, чем на полметра.

Для наглядности на потолке можно сделать предварительную разметку расположения источников света. Выполнить её можно с помощью изоляционной ленты:

  • отрезать от изоленты равные полосы в количестве 2 штук;
  • наклеить друг на друга в виде креста.

Таким образом, можно разметить будущее местоположение светильников и продумать, какой формой разместить их на поверхности потолка.

Видео

Установка точечных светильников в пластиковый потолок: схема подключения

Опубликовано: 25.01.2021
