Стропильная система вальмовой крыши.

Содержание:

• Стропильная система вальмовой крыши.
• Расчёт стропильной системы вальмовой крыши.
• Итог

Вальмовая крыша обладает рядом преимуществ: она красиво и оригинально выглядит, со всех сторон защищает фасад от осадков,
обладает устойчивостью к ветровым нагрузкам и деформации. Но такая кровля отличается достаточно сложным строением стропильной системы,
а это значит, что для её установки понадобится больше усилий и времени. Но если разобраться в устройстве вальмовой крыши, то её монтаж
не будет таким трудным. Именно поэтому в этой статье мы расскажем об особенностях её стропильной системы.

Стропильная система вальмовой крыши

В готовом виде вальмовая крыша состоит из четырёх скатов. Два из них представляют собой две трапеции, соединённые коньком,
а на месте вертикальных фронтонов у такой кровли два ската в форме равнобедренных треугольников. О том, что из себя представляют другие виды кровли, можно узнать в нашей статье «Для красоты и не только: выбираем крышу для дома».

Вальмовая кровля

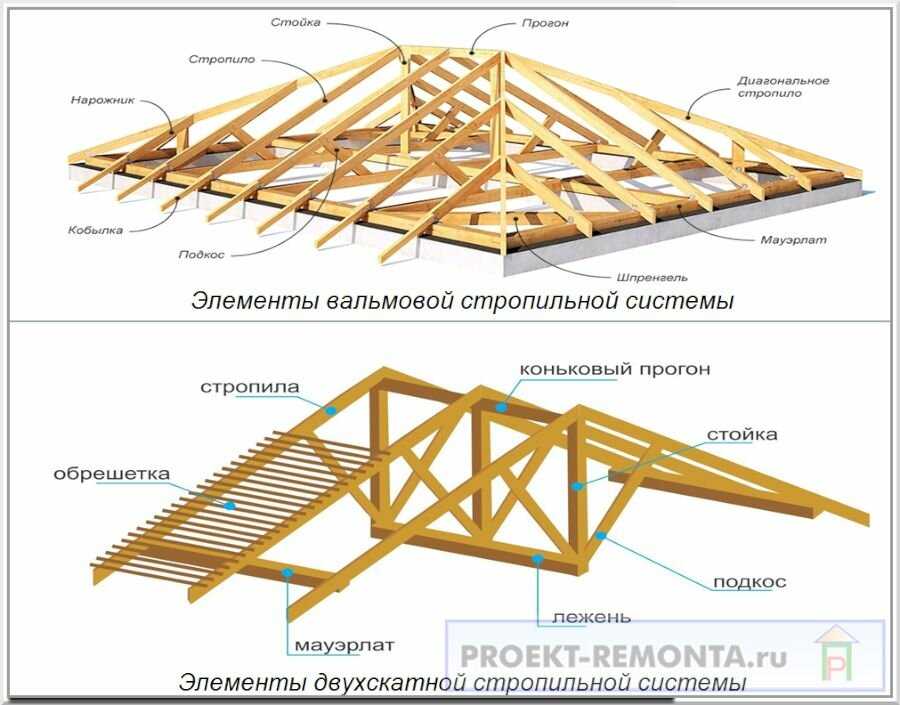

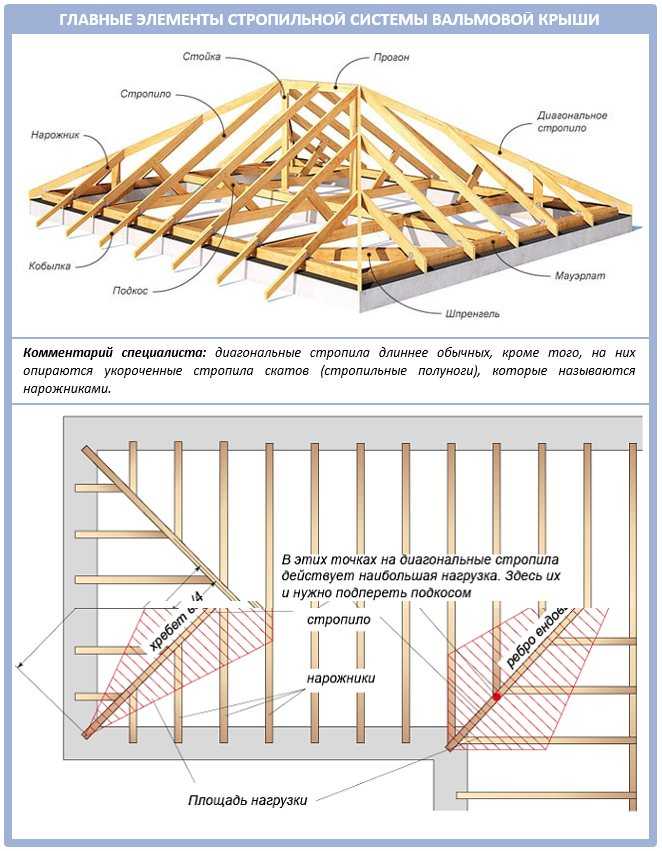

Элементы стропильной системы вальмовой крыши представлены на схеме. Мы расскажем о каждом из них.

Схема стропильной системы вальмовой крыши

Мауэрлат

Это мощные деревянные брусья с сечением 100х100, 100х150 или 150х150 мм, которые укладывают по периметру наружных
стен. Эти балки служит опорой для стропил и помогают равномерно распределить нагрузку от веса вальмовой крыши на стены.

Лежень

Это брус, который укладывают на внутренние перегородки дома. Он служит основой для стоек и конькового прогона вальмовой крыши.
Количество лежней зависит от количества внутренних перегородок, а их сечение, как правило, равняется сечению мауэрлата: 100х100, 100х150 или 150х150 мм.

Стойки

Это опоры, которые устанавливают на лежень или балки перекрытия. Их сечение должно быть не менее 38х89 мм, рекомендуемые размеры — 100х100, 100х150 или 200х200 мм.
На стойки укладывают коньковый прогон. Их высота равняется высоте крыши.

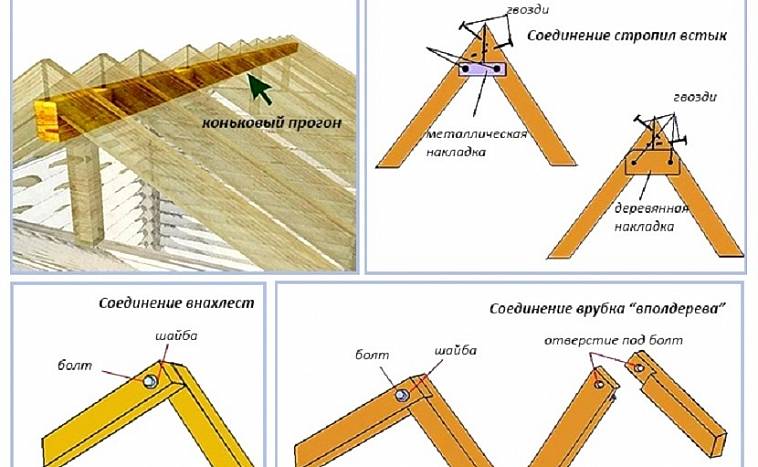

Коньковый прогон

Это перекладина, которую устанавливают горизонтально на стойки, и она служит опорой для диагональных и рядовых стропил вальмовой крыши.
Сечение конькового прогона должно быть не меньше 38х140 мм, рекомендуемые размеры —100х100 или 200х200 мм.

Рядовые стропила

Такие стропила служат опорой для скатов. Сверху их фиксируют на коньке, а снизу — на мауэрлате. Минимальные размеры рядовых стропил вальмовой
крыши зависят от длины пролёта кровли и приведены в таблице:

Снеговая нагрузка в таблице актуальна для Московского региона

Диагональные (угловые) стропила

Это стропила, которые соединяют концы конькового прогона и углы мауэрлата. Благодаря им формируются вальмовые скаты. Всего таких стропил должно
быть четыре — по одному на каждый угол дома. На угловые стропила вальмовой крыши приходится большая нагрузка, поэтому их делают из сдвоенных рядовых
стропил. Таким образом, если сечение рядовых стропил равняется 38х89 мм, то сечение диагональных стропил будет равняться 76х89 мм.

Нарожники

Это те же самые стропила, только короткие. Один их конец закрепляют на диагональных стропилах, а другой конец — на мауэрлате.
Размеры нарожников такие же, как и у рядовых стропил. Они приведены в таблице выше.

Затяжки

Это горизонтальные перемычки между каждой парой стропильных ног. Они притягивают стропила друг к другу и уменьшают нагрузку на стены.
Затяжки, которые расположены под коньковым прогоном, называются ригелями. Затяжки у основания стропил можно использовать в качестве балок перекрытия.
Сечение затяжек — 50х150 мм.

Подкосы

Это подпорки, которые поддерживают рядовые стропильные ноги и нарожники. Они нужны для увеличения жёсткости стропильной конструкции.
Нижнюю часть подкосов устанавливают либо на лежень, либо на балки перекрытия. Угол наклона подкосов варьируется от 45º до 53º. Сечение
подкосов должно равняться размерам рядовых стропильных ног.

Шпренгели

Это подпорные конструкции в форме перевёрнутых букв Т. Их устанавливают на углах пересечения балок мауэрлата таким образом,
чтобы их вертикальная часть подпирала диагональные стропила. Для большей прочности в шпренгельную конструкцию устанавливают
два подкоса. Такая опора называется шпренгельной фермой. Как правило, для горизонтальной части шпренгеля используют бруски
сечением 100х150 мм, для вертикальной — 100х100 мм, а для подкосов — 50х100 мм.

Кобылки

Это бруски, которые прикрепляют к рядовым стропилам и нарожникам. Это нужно, чтобы они были более длинные и формировали
карнизные свесы. К длине кобылок прибавляют 30-50 см, чтобы соединить их внахлёст со стропилами. Сечение
у кобылок такое же, как и у стропил.

Расчёт стропильной системы вальмовой крыши

Перед тем как делать расчёты вальмовой крыши, следует определить угол её наклона. Он зависит от нескольких факторов:

• От ветровой нагрузки.

В регионах с большой ветровой нагрузкой лучше обустроить кровлю с углом наклона от 25° до 30°. Это связано с тем,
что более крутые крыши обладают высокой «парусностью» и особенно уязвимы воздействию сильного ветра. Более пологие скаты при сильном ветре может просто сорвать.

• От снеговой нагрузки.

Если вы живёте в регионе, где зимой выпадает много снега, то стоит установить кровлю с минимальным уклоном в 45°. Благодаря
этому, снег будет сам сходить с кровли, а не накапливаться и обрушиваться в виде «лавины». Более подробно эта тема рассматривается в статье «На какой крыше меньше задерживается снег».

• От материала кровельного покрытия.

В зависимости от того, из чего вы собираетесь обустраивать кровлю, следует учитывать её минимальный уклон:

Чтобы определить длину элементов стропильной системы вальмовой крыши, нужно сделать следующие расчёты:

• Высота конька (стоек)

  Формула: H = D x tg a/2.

H — высота конька.

D — ширина дома.

а — угол наклона кровли.

Предположим, что ширина дома равняется 4 м, а угол наклона кровли — 45°. Тогда расчёты будут следующие:

H = 4 x 1/2

H = 2

Высота конька — 2 м.

Также можно сначала определить оптимальную высоту конька, и в зависимости от неё уже ставить стропила
под определённым углом. Если вы собираетесь сделать под кровлей жилую мансарду, то лучше сделать именно так.
Главное, учитывайте минимальный наклон кровли в зависимости от кровельного материала, ветровой и снеговой нагрузки.

• Длина конькового прогона

  Формула: K = L – D.

K — длина конька.

L — длина дома.

D — ширина дома.

Длина дома — 6 м.

Ширина — 4 м.

Делаем расчёт длины конькового бруса:

К = 6 — 4

К= 2

Длина конькового прогона — 2 м.

•
  Длина рядовых стропил вальмовой крыши

  Формула: R = √ H²+d²

R — длина рядовых стропил

H — высота конька.

d — половина ширины дома.

Высота конька — 2 м.

Половина ширины дома — 2 м.

Рассчитываем длину рядовых стропил:

R = √4 + 4

R = 2,83

Длина рядовых стропил — 2,83 м.

•
  Длина диагональных стропил

  Формула: Q = √ R 2 + d2.

Q — длина диагональных стропил.

R — длина рядовых стропил.

d — половина ширины дома.

Мы уже вычислили, что длина рядовых стропил — 2,83 м, а половина ширины дома равняется 2 м.

Q = √ (8 + 4)

Q = 3,47

Длина диагональных стропил — 3,47 м.

•
  Длина нарожников

  Формулы:

  Длина первого нарожника = 2/3 от R.

  Длина второго нарожника = 1/3 от R.


R — длина рядовых стропил.

Таким образом, если длина рядовых стропил равняется 2,83 м, то длина 1 нарожника будет — 1,89 м, а длина второго — 0,94 м.

•
  Длина кобылок

  Формула: J = U/cos a


J — длина кобылки.

U — расстояние от стен дома до карнизного свеса.

а — угол наклона кровли.

Известно, что угол наклона кровли равняется 40°, расстояние от стен дома до карнизного свеса — 30 см, исходя из этого делаем расчёт:

J = 30/0,76

J = 39,4

Длина кобылок — 39,4 см.

Итог

Вальмовая кровля состоит из двух трапеций, соединённых коньком, и двух треугольников вместо фронтонов.

Чтобы правильно смонтировать вальмовую крышу, нужно знать устройство её стропильной системы. Она состоит из мауэрлата, лежня,
стоек, конькового прогона, рядовых и диагональных стропил, а также нарожников и кобылок. Для усиления стропильной системы вальмовой
крыши под рядовые стропила устанавливают подкосы, а под диагональные — шпренгели и шпренгельные фермы.

Перед установкой такой стропильной системы нужно определить угол наклона кровли, который зависит от кровельного материала, снеговой и
ветровой нагрузки. Также нужно сделать несколько расчётов: вычислить высоту конька, длину конькового бруса, рядовых и диагональных стропил, а также нарожников.

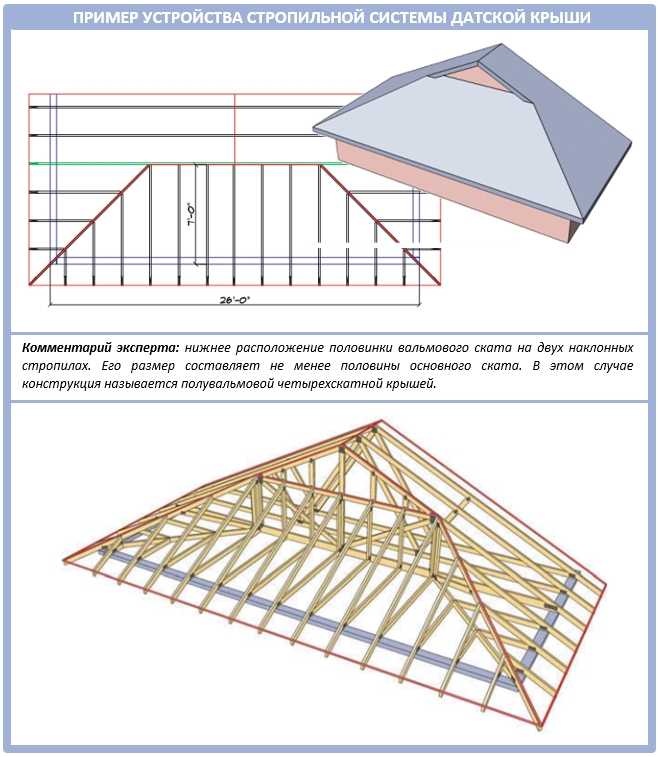

Чертеж стропильной системы вальмовой крыши: виды, основные параметры

Вальмовая кровля прекрасно справляется с поставленными перед ней задачами. Но ее прочность и надежность во многом зависит от качества монтажа, который невозможно сделать без хорошей схемы. А как составляется чертеж стропильной системы вальмовой крыши? Какие нюансы и параметры следует учитывать? Об этом и пойдет речь в статье.

Содержание

1. Что такое вальма
2. Виды вальмовых стропильных систем
3. Создание чертежа стропильной системы вальмовой крыши
   1. Измеряем габаритные данные строения
   2. Выбор оптимальной высоты крыши
   3. Выбор угла наклона ската вальмовой кровли
   4. Выбираем точки (шаг) установки стропилин
   5. Определяем длину конька
   6. Рассчитываем количество необходимого материала

Что такое вальма

Прежде чем начать рассказывать о том, как составляется чертеж стропильной системы вальмовой крыши, стоит познакомиться с самой конструкцией. Что такое вальма и почему такой вариант кровли пользуется достаточно большой популярностью?

Любая конструкция имеет свои «специфические» элементы. То же самое относится и к рассматриваемому в статье варианту крыши. Здесь такой особой деталью является вальма. А что это такое? Вальма – это треугольная часть кровли, расположенная с торца здания. У обычной четырехскатной крыши все стороны треугольные. В случае с вальмовым вариантом, основные два ската имеют трапециевидную форму.

Основные принципы создания вальмой крыши дома

Такой вариант крыши используется не столь часто, но все-таки он пользуется хорошей славой. У вальмовой крыши есть свои плюсы и минусы. К преимуществам такой конструкции специалисты относят следующее:

• вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы;
• стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости;
• вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков;
• не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Но есть и свои недостатки. Если говорить о минусах, то в первую очередь специалисты напоминают о сложности чертежей стропильной системы вальмовой крыши. Конструкция имеет множество элементов, которые нужно правильно смонтировать. Сделать это без наличия необходимых навыков бывает достаточно сложно. К тому же, большое количество элементов значительно удорожает всю конструкцию.

Есть и другие сложности. Если вы решите сделать мансардную комнату, то обязательно с ними столкнетесь. Во-первых, чердачное помещение под вальмовой кровлей меньше, чем в случае использование обычного двухскатного варианта. Во-вторых, вам придется устанавливать специальные окна, которые могут обойтись достаточно дорого.

Виды вальмовых стропильных систем

При возведении крыши нужно тщательно продумать все ее элементы и конструкции. Но самое главное – это определиться с выбором вида стропильной системы. Именно эта часть кровли будет нести на себе все нагрузки. В случае с вальмовым вариантом крыши применяются следующие два типа стропильных системы:

Типы конструкций стропильных систем крыш — схемы

1. Наслонная.
2. Висячая.

Первый вариант считается наиболее приемлемым. Такой тип стропильной системы для вальмовой кровли подразумевает наличие дополнительной опоры под коньком. Для этого в доме должна быть несущая стена, расположенная посередине строения. На нее устанавливают опорные балки, на которые монтируют коньковый пролет. Такая конструкция более прочная. В ней стропильные пары упираются не только на мауэрлат, но и на коньковый пролет.

В случае если осевой несущей стены нет, то применяют висячую систему. Тут стропила сверху крепятся друг к другу, а снизу упираются в мауэрлат. Такой тип системы используется для небольших домов, когда длина одного ската не превышает шести метров. Но в случае вальмовой крыши лучше все-таки использовать наслонную систему стропил. Это поможет избежать проблем при монтаже и дальнейшей эксплуатации.

Создание чертежа стропильной системы вальмовой крыши

Перед началом возведения любой кровли нужно проделать множество предварительной работы. И, наверное, самой главной задачей будет создание чертежа системы вальмовой крыши. Именно от правильности выполнения этой работы будет зависеть быстрота и точность монтажа. Для составления чертежа нужно дополнительно выяснить множество параметров и характеристик будущей конструкции. А как это сделать будет рассказано чуть ниже.

Измеряем габаритные данные строения

Самый первый параметр, от которого будут отталкиваться все остальные расчеты – это размеры самого дома. От этой характеристики будет многое зависеть, а именно:

• высота расположения конька;
• длина ската;
• угол наклона;
• количество необходимого материала.

Если у вас есть проект дома, то выяснить его размеры будет несложно. Для этого достаточно посмотреть на чертеж. Если проекта нет или дом построен с небольшими отклонениями от него, то за измерение нужно взяться самостоятельно. Для дальнейших расчетов четырёхскатной кровли вам понадобится узнать длину и ширину строения, а также высоту стен.

Выбор оптимальной высоты крыши

После того, как габариты дома вам известны, можно приступать к следующим вычислениям. Первое из них – это выбор оптимальной высоты крыши. При этом нужно учитывать следующее:

• будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно;
• размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения;
• нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Лучше всего производить подобные расчеты после определения угла наклона ската. Именно так чаще всего и поступают строители. В этом случае высота крыши будет равна половины ширины дома умноженное на тангенс угла наклона ската.

Выбор угла наклона ската вальмовой кровли

В проектировании крыши все параметры должны быть просчитаны и выверены. То же самое относится и к углу наклона ската. Здесь специалисты рекомендуют принять во внимание следующие факторы:

Как вычислить угол ската крыши и рассчитать ее монтаж

• в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот;
• также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Самым оптимальным вариантом считается величина, лежащая в пределах от 20 до 45 градусов. При этом угол наклона основных скатов и вальмы может отличаться. Также наклон выбирается в зависимости от того, будет ли использоваться чердачное помещение. Чем круче кровля, тем меньше свободного пространства под ней останется.

Выбираем точки (шаг) установки стропилин

После определения угла наклона ската и высоты всей конструкции можно переходить к следующему этапу планирования. Самым важным элементом любой крыши являются стропила. Именно они будут выдерживать все нагрузки. Чтобы весь вес стропила выдержали, нужно правильно подобрать шаг их установки.

Как правильно подобрать шаг установки стропил

Но тут многое будет зависеть от другого параметра, а именно от сечения используемых деревянных брусков или досок. Чем это значение больше, тем прочнее сами стропила. А это значит, что и устанавливать их можно реже.

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

1. Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
2. Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Лучше всего брать сечение с запасом, чтобы не было непредвиденных ситуаций. После того, как с данным параметром разобрались, можно определять и шаг стропил. Как правило, это значение лежит в пределах от 0,6 до 1,0 метра.

Для точного расчета сечения стропил и шага их установки, можно воспользоваться специальными программами или он-лайн калькуляторами. С их помощью можно более точно рассчитать все параметры будущей крыши, тем самым, избежать ошибок.

Определяем длину конька

Для определения этого параметра очень важно понимать, где именно должен находиться данный элемент. Конек в вальмовой крыши располагается строго по середине. Причем это относится как к продольной, так и к поперечной оси.

Как правило, расчет длины конька проводится в следующей последовательности:

• определяется ширина дома и эта величина делится пополам;
• полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения;
• отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Такой расчет считается стандартным, но можно его и изменить. Самое главное – это соблюдение строго серединного расположения конька.

Рассчитываем количество необходимого материала

Очень важный вопрос, который нужно решить еще до начала строительства – это сколько потребуется вложить средств. Но решить его можно только высчитав расход материалов. Тут многое зависит от размеров самого дома. Сам расчет можно проводить в следующей последовательности:

Расчет площади вальмовой кровли

1. Вначале рассчитываем площадь кровли. Зная угол наклона и высоту расположения конька, сделать это будет несложно.
2. Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
3. После этого, зная шаг установки стропил, высчитываем их количество.
4. Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

Очень удобно для расчета использовать специальные программы. Некоторые их них не только высчитают, сколько и какого материала вам понадобится, но и помогут составить сам эскиз и чертеж стропильной системы и всей крыши. Но даже после этого лучше попросить проверить все расчеты вальмовой крыши, особенно схему, профессионалу. Вальмовая крыша довольно сложная конструкция и ошибиться при ее проектировании несложно. А ведь такие просчеты могут привести к серьезным последствиям при эксплуатации.

Каркас фермы вальмовой крыши — Myrooff.com

Крыша с вальмовой фермой представляет собой разновидность крыши, скат которой идет с пологим уклоном и имеет тенденцию спускаться к стенам. Вальмовые крыши требуют чрезвычайно сложной системы ферм и стропил. Такая крыша не имеет ни вертикальных скатов, ни фронтонов. Хотя в настоящее время такой тип крыши чаще всего встречается в коттеджах и бунгало, стиль вальмовой крыши широко используется в самых разных архитектурных сооружениях.

Чтобы полностью понять систему стропильных ферм вальмовой крыши, мы должны более подробно рассмотреть различные виды ферм, используемых в вальмовой крыше.

Усеченная стандартная ферма : имеет форму стандартной фермы, но ее верхняя часть обрезана, так что скат подходит к вершине вальмы.

Ферма с усеченной балкой : Основная ферма, расположенная на вальме, известна как ферма с усеченной балкой. Он несет вес внешних вальмовых ферм, а также веса лианы, домкрата и вальмы. Следовательно, это самая прочная из укороченных ферм, так как она должна принимать на себя все нагрузки.

Каркас вальмовой фермы крыши

Пожалуйста, включите JavaScript

Каркас вальмовой фермы крыши

Вальмовая ферма : Вальмовая ферма отвечает за формирование линии вальмы на крыше. Хотя мало чем отличается от полуфермы, вальмовая ферма имеет удлиненный верхний пояс, который заканчивается вальмовым верхом.

Домкрат : Домкрат входит прямо в вальмовую ферму. Как и вальмовая ферма, он имеет расширенный верхний пояс, который встречается с вальмовой фермой.

Крыльчатая ферма : это ферма, которая стыкуется с вальмовой фермой без какого-либо удлинения верхнего пояса.

Ножничная ферма : Это модифицированная ферма, созданная для потолка со скатами. Они поставляются с потолком с одинаковым шагом по обе стороны от вершины.

Ферма колокола : Эта ферма чаще всего встречается в домах Федерации. Верхний пояс имеет 2 разных шага, а нижний закрывает внутренний дворик или балкон.

Тетивная ферма : Они в основном используются в коммерческих зданиях, где верхние пояса спроектированы таким образом, чтобы освободить место для изогнутой крыши.

Консольная ферма : Это может быть любая другая ферма при условии, что точка опоры находится в пролете, а не в пятке.

Отрезанная ферма : Это могут быть любые фермы, но они не поставляются с пяткой.

Полуферма : это цельная ферма, срезанная с вершины.

Обрамление вальмовой крыши:

Теперь, когда мы знаем названия всех видов ферм вальмовой крыши, давайте перейдем к более важному аспекту нашей статьи, а именно. планы ферм вальмовой крыши.

Каркас фермы вальмовой крыши — не очень простая работа, но если у вас есть нужные инструменты и надлежащее руководство, каркас вальмовой крыши может быть простой задачей.

Подобно двускатной крыше, вальмовая крыша также состоит из обычных стропил, а также нарожных и вальмовых стропил. Обрамление вальмовой крыши может быть дороже, чем обрамление остроконечной крыши, поскольку вам нужно оплатить стоимость рабочей силы для обрамления вальм.

Он не только придает более элегантный вид, но и делает здание более устойчивым к ветру.

СХЕМА ФЕРМ ВАЛЬМОВОЙ КРЫШИ

Начальный этап создания каркаса этой крыши мало чем отличается от этапа изготовления остроконечной крыши. Этот шаг включает в себя поиск прогона общего стропила. Это позволило бы строителю разместить балки потолка рядом с тазобедренным домкратом и обычными стропилами.

Например, предположим, что нам нужно построить четырехскатную крышу для здания размером 12’x28’. На этом этапе нас будет интересовать не уклон крыши, а прогон обычных стропил.

Итак, мы должны начать с измерения точной ширины здания, чтобы найти прогон обычного стропила.

Поэтому в данном случае мы будем использовать 12-футовые стропила. Воспользуйтесь строительным калькулятором и введите 12 футов. Теперь вычтите толщину коньковой доски, деленную на 2.

Это будет около 5 футов и 11 ¼ дюймов обычного стропила. Теперь, когда вы знаете длину обычных стропил, вам нужно измерить внешние углы дома, где должны быть размещены вальмы.

После того, как вы выложили обычные стропила, вам нужно будет разместить потолочные балки рядом с местом, где будут располагаться стропила. Можно оставить концы потолочных балок снаружи до тех пор, пока не будут установлены вальмовые стропила.

Конструкция вальмовой крыши:

Первое, что вам нужно сделать, это установить коньковую доску. После того, как вы установили коньковую доску, вы узнаете расположение бедер.

Вам понадобится как минимум 3 плотника, чтобы установить эту доску на крышу. Кроме того, вам нужно 6 обычных стропил, правильно обрезанных и расположенных близко к месту их конечного назначения.

В то время как 2 плотника должны быть расположены в середине здания рядом с местом, где заканчивается доска, третий плотник должен передать общее имущество плотникам в середине.

Теперь вы можете начать с крепления одного стропила в верхней части стены рядом с балкой потолка. Плотник посередине должен помочь вам удерживать верхнюю часть в желаемом месте.

Теперь идите на противоположную сторону дома и сделайте то же самое. Плотник, работающий посередине, должен позволить отвесным срезам опираться вместе и выдерживать нагрузку.

Этот процесс также необходимо повторить с 3-м плотником на противоположной стороне коньковой доски.

Плотник, работающий снаружи стены, должен передать коньковую доску другим, работающим посередине. Он также может помочь им сдвинуть гребень между общинами и скрепить их вместе.

Королевские обычные стропила теперь можно разместить на концах коньковой доски, чтобы зафиксировать конек в его окончательном положении. Теперь можно приступить к установке вальмовых стропил.

Эту работу обычно могут выполнить 2 плотника, но опять же, это зависит от размера здания. Всегда начинайте с прибивания нижней части. В это время вы можете установить оставшиеся общие ресурсы, чтобы дать фору хип-джекам.

Вальмовые домкраты:

Выпрямите вальмовый домкрат с помощью веревки и временной распорки перед установкой домкратных стропил.

Нарожные стропила должны быть прибиты к противоположной стороне вальмового стропила, чтобы он оставался в вертикальном положении. Последний шаг состоит в установке фасции перед нанесением оболочки.

Сборные фермы для вальмовой крыши

Однако, если вы хотите избежать всех этих сложностей, вам следует выбрать готовые фермы для вальмовой крыши.

В большинстве новых домов в США для каркаса используются изготовленные фермы крыши. Они предназначены для замены потолочных балок и стропил, которые необходимы для традиционного каркаса.

Это не только повышает скорость и точность, но и помогает сэкономить на расходах. Любой современный строитель посоветует вам использовать сборные фермы для вальмовой крыши, поскольку их намного проще возводить, а затраты намного ниже.

Преимущества сборных вальмовых стропильных ферм:

Во-первых, сборные вальмовые стропильные фермы имеют большую протяженность и могут обходиться без внутренних несущих стен.

Во-вторых, сборные фермы вальмовой крыши намного дешевле, чем фермы из стержневых крыш, поскольку их длина составляет 2/4. Это отличается от огромных элементов каркаса, используемых для обычного каркаса потолков и стропил.

Сборные фермы можно легко спроектировать, чтобы они подходили для всех типов потолков или крыш, используемых в большинстве современных домов.

Сборные фермы вальмовой крыши созданы и спроектированы инженерами таким образом, чтобы они могли выдерживать нагрузку на крышу в соответствии с требованиями строительных норм и правил.

Готовые фермы вальмовой крыши можно легко установить за один день. Это приводит к сокращению расходов и, конечно же, гораздо меньше хлопот.

Наконец, для возведения этих ферм могут привлекаться даже новички, что еще больше снижает затраты на рабочую силу.

Преимущества вальмовой крыши:

• Единая фасция со всех сторон позволяет установить водосточные желоба по всему зданию.
• Они подходят для жаркой тропической погоды, так как обеспечивают тень со всех сторон.
• Так как все 4 стороны крыши расположены под углом, это обеспечивает лучший дренаж и исключает возможность застоя воды на крыше.
• Аэродинамический дизайн этой крыши делает ее идеальной для ветреных и ненастных мест.

Привет, я Джим. Я был строителем кровли в течение 20 лет, прежде чем решил запустить myrooff.com и собирать лучший контент о кровле. Я люблю деревообработку и строительство, и для меня было вполне естественно начать этот проект моей страсти. Спасибо, что посетили.

39 Части фермы крыши с иллюстрированными схемами и определениями

3,0 К
акции

• Фейсбук26

• Флипборд

Конструкция и конструкция стропильной фермы являются неотъемлемой частью структурной целостности и формы крыши. Существует много типов стропильных ферм (а также много типов крыш)… больше типов, чем деталей.

В этой статье и серии иллюстрированных диаграмм показаны все части основной фермы крыши, главной фермы и главной фермы. Смотрите нашу подробную схему, показывающую части крыши здесь.

Похожие: Типы черепицы | Варианты ремонта крыши своими руками | Стили вальмовой крыши | Типы вентиляционных отверстий на крыше | Как долго служат крыши?

1. Анатомия базовой фермы крыши

Объяснение частей фермы крыши

Стропила: нагрузки.

Подпрогоны:  Горизонтальные балки, поддерживаемые стойками и используемые для поддержки среднего пролета стропил для покрытия более длинных пролетов. Они используются в больших зданиях, таких как традиционные большие старые амбары в США.

Подкос:  Диагональный элемент фермы, на который действует сжимающая сила и который используется для поддержания жесткости и увеличения прочности конструкции.

Коньковая балка:  Называется так потому, что это горизонтальная балка, поддерживающая концы стропил на коньке.

Хомут: Горизонтальная балка, соединяющая две стропила возле конька крыши. Его часто используют для предотвращения расслоения стропил при сильном ветре, но его также можно использовать просто для обрамления потолка.

Отвесный срез: Обращенный наружу вертикальный срез стропила, предназначенный для упирания в коньковую доску.

Подпорная балка: Горизонтальная балка, поддерживающая нагрузки крыши и передающие их непосредственно на несущие стены.

Вырез «птичья пасть»: Также вырез «птичий рот» или «птичий клюв», он так называется, потому что выемка сустава напоминает выемку рта птицы. Используется для соединения стропила с несущей стеной.

Консольная верхняя пластина: Выступающая балка, передающая нагрузку, которую она несет, на несущую опору.

Потолочная балка: Горизонтальное основание, поддерживающее стропила.

Верхняя пластина: Горизонтальная балка, поддерживающая крышу за счет крепления стропил к стойкам стены.

2. Анатомия традиционной фермы с центральной стойкой

a. Что такое королевская ферма на крыше?

Крышная ферма King Post является самой простой фермой из-за ее простой конструкции. В двух словах, он состоит из центральной вертикальной стойки, называемой королевской стойкой, двух стропил, сходящихся на вершине, и стяжной балки или горизонтального основания. Он часто используется в простых фермах крыши, таких как сарай, крыльцо и гараж.

б. Объяснение частей фермы королевской стойки:

Коньковая доска: Ненесущий элемент фермы, на который могут опираться и соединяться стропила.

Обычное стропило: Также называется второстепенным стропилом, потому что оно меньше основного стропила/главного стропила.

Основное стропило: Более крупное стропило, которое устанавливается непосредственно на анкерную балку и используется для несущего прогона.

Стеновая пластина: Доска, уложенная горизонтально на стену для поддержки стропила.

Несущая стена: Основной элемент конструкции, так как является несущей стеной.

King Post: Центральная вертикальная стойка в ферме King Post.

Подкос: Диагональный элемент фермы, на который действует сжимающая сила и который используется для сохранения жесткости и увеличения прочности конструкции.

Анкерная балка: Горизонтальная балка, соединяющая две стропила.

Зажим для прогона:  Железная полоса, прикрепленная к прогону.

Прогон:  Продольная горизонтальная балка, установленная на стойке или главном стропиле фермы и используемая для поддержки обычных стропил. В деревянном строительстве существует три типа прогонов: пластины прогонов (нижние прогоны), основные прогоны и общие прогоны.

3. Части традиционной фермы крыши с длинной стойкой

a. Что такое ферма крыши с ферзью?

Ферма для крыши Queen Post по существу является модификацией фермы King Post. В отличие от King Post, у Queen Post есть две вертикальные деревянные стойки, называемые королевой. Он также более легкий и может использоваться для покрытия больших площадей.

б. Объяснение частей главной фермы:

Коньковая доска:  Ненесущий элемент фермы, на который могут опираться и соединяться стропила.

Натяжная балка:  Короткий брусок, удерживающий на месте концы стоек и стропил.

Обычное стропило:  Также называется второстепенным стропилом, поскольку оно меньше основного стропила/главного стропила.

Зажим для прогона:  Железная полоса, прикрепленная к прогону.

Стеновая пластина: Доска, уложенная горизонтально на стену для поддержки стропил.

Несущая стена: Главный конструктивный элемент, так как является несущей стеной.

Натяжная балка:  Горизонтальный сжимающий элемент, опирающийся на анкерную балку и разделяющий концы стоек.
