Устройство стропильной системы вальмовой крыши

Стропильная система вальмовой крыши представляет собой надёжную конструкцию, защищающую здание от негативных воздействий. Монтаж стропильной конструкции является заключительной стадией общестроительных работ, а качество её выполнения влияет на долговечность и прочность всего строения.

[contents]

Устройство стропильной системы

Любая стропильная система — несущая конструкция скатной крыши, в составе которой присутствуют наклонные стропильные ноги, вертикальные стойки и наклонные подкосы. В случае необходимости есть возможность «связывания» понизу при помощи горизонтальных подстропильных балок.

Стропила бывают наслонного и висячего типа. Существует разновидность висячих ферм со шпалами.

Висячими стропилами оборудуются здания, имеющие достаточно большую площадь и отличающиеся отсутствием внутренних несущих перегородок или опорных конструкций. Опорой для такой системs служат внешние стены или мауэрлаты.

Основным недостатком висячего типа стропил является наличие большого распирающего усилия на стены здания, которое компенсируется при помощи горизонтальных затяжек или ригелей. Эти элементы соединяют стропильные ноги.

Монтаж затяжек выполняется на уровне нижних концов стропил для использования в качестве лаг пола чердачного или мансардного помещения. Возможно монтировать затяжки и выше. Такие стропильные системы целесообразно применять при строительстве производственных зданий и выставочных комплексов.

Наслонные стропила нуждаются в дополнительной опоре, которую создают внутренние стены. Такая кровельная система более лёгкая и экономически выгодная. В качестве точки опоры для наслонных стропил выступает прогон конька, к которому монтируются стропильные ноги. Такая система обеспечивает конструкцию необходимой жёсткостью.

Узлы и элементы

Все узлы и элементы вальмовой крыши составляют стропильную ферму, которая имеет в основании треугольники, придающие конструкции необходимую жёсткость.

Основа вальмовой крыши представлена:

• диагональными, накосными и рядовыми стропилами;

• крайней опорой для стропил, расположенной внизу — мауэрлатом;

• обрешёткой;

• нарожниками;

• подкосами и затяжками;

• опорной доской и прогоном.

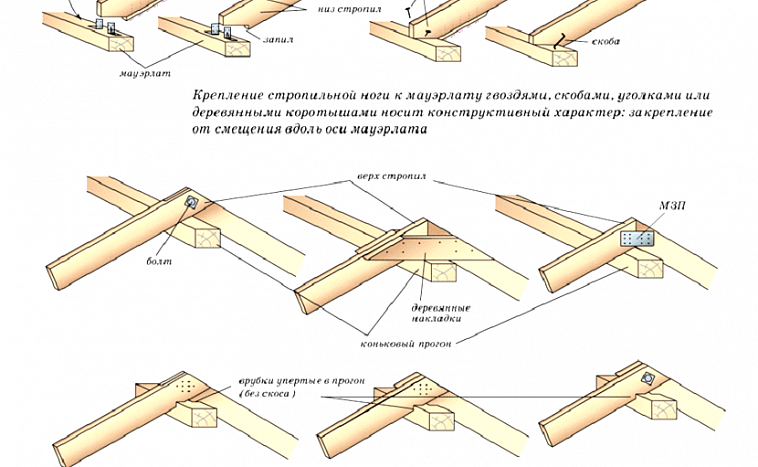

Узлы и элементы стропильной системы вальмовой крыши

Основной несущий элемент кровли – установленные в зависимости от угла ската кровли стропильные ноги. Мауэрлат размеренно распределяет суммарную массу кровли на стены здания. Конструкция стропильных ног опирается внизу на мауэрлат, а верх — в подконьковый брус.

Допускается промежуточное опорное крепление с использованием промежуточных прогонов. Подконьковый брус и промежуточные прогоны, с помощью конструкции вертикальных стоек, распределяют совокупную нагрузку крыши на несущие стены. Стропила позволяют крыше выдерживать не только свой вес, но и ветровую нагрузку, а также тяжёлую снежную массу.

Затяжки объединяют противоположные стропильные ноги и снижают распорное усилие на стены. Местом монтажа затяжек служат основания стропил. Такое крепление позволяет использовать её в качестве балки перекрытия, что значительно облегчает процесс обустройства мансарды, и снижает расходы на материалы и крепежи.

Монтаж стропильной конструкции можно выполнять посредство чередования висячих и наслонных ферм.

Ниже представлены фото схемы и чертежа устройства вальмовой крыши.

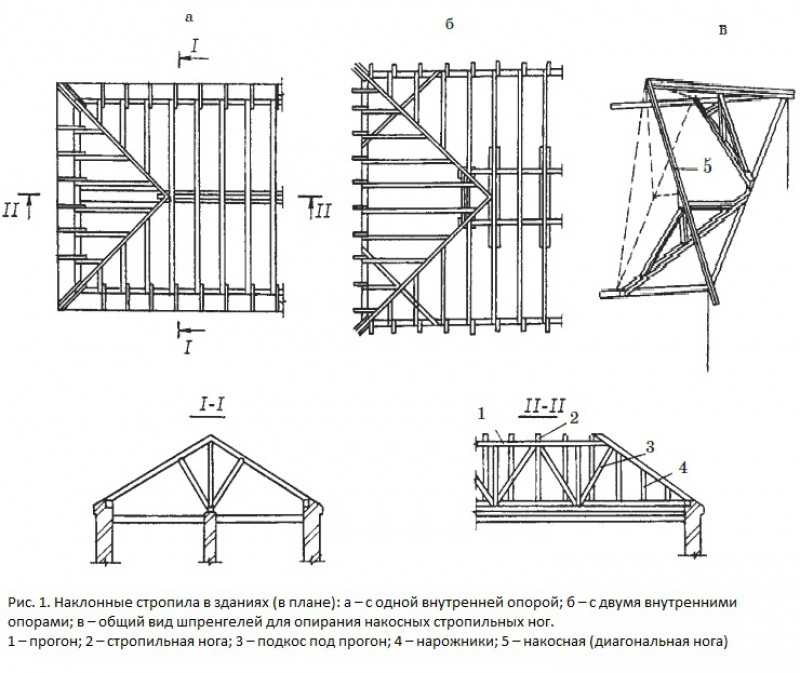

Схема чертежа четырехскатной вальмовой крыши

Расчёт каркаса вальмовой крыши

Для грамотного и качественного возведения каркаса вальмовой кровли необходимо выполнить точный расчёт и разметку конструкции, что позволит сэкономить не только время на монтаж, но и значительно снизить экономические затраты.

Угол наклона скатов трапеций может варьироваться от 5° до 60°. На размер этой величины оказывают влияние сила ветровой и снеговой нагрузок. Если преобладает снеговая нагрузка, то величина угла наклона возрастает, а если выше показатель ветровой нагрузки, то угол следует сделать незначительным.

Первостепенной задачей является определение высоты кровли и угла наклона. Все дальнейшие расчёты базируются именно на этих показателях.

Порядок расчёта:

• Если за основу берётся угол наклона, то высота конька вальмовой кровли вычисляется путём умножения величины расстояния между краями скатов на тангенс угла. Результат следует разделить пополам.

• Если расчёт строится на высоте кровли, то необходимо вычислить величину тангенса будущего угла. Для этого значение высоты крыши следует умножить на два и разделить на величину расстояния от края до края ската.

• Величина длины ската определяется по теореме Пифагора: суммируется высота крыши и1/2 основания вальмы, а затем извлекается квадрат. Так же рассчитываются и параметры накосных стропил.

• Только определившись с этими величинами, можно заниматься расчётом общего метража крыши, состоящего из площади скатов-трапеций и вальм. Вальмовая крыша представляет собой разновидность четырёхскатной крыши. Вальмы её имеют треугольную форму и тянутся от карниза до бруса конька. Боковые скаты имеют трапециевидную форму.

• Площадь трапеции составляет сумма величин её оснований, которую нужно разделить пополам и умножить на величину высоты. Площадь вальм состоит из произведения его основания и высоты, делённому пополам. Сумму полученных величин следует удвоить. Эта величина является площадью будущей кровли и необходима для расчёта материалов для обрешётки, количества утеплителя, гидро и пароизоляции, а также количества крепежей.

Количество кровельного материала всегда незначительно превышает площадь самой кровли из-за наличия конструкционных спилов и нахлестов.

Последовательность монтажа стропил

Монтаж крыши — процесс довольно трудоёмкий и непростой, но позволяет получить очень устойчивую и стильную кровлю.

Установка стропил стартует с вертикального монтажа стоек, основным назначением которых является

Последовательное крепление узлов каркаса крыши

поддержка конькового бруса. Стойки, держащие конёк, крепятся к центральной балке посредством специальной системы укосин. Затем выполняется крепление диагональных стропил из обрезной доски с сечением 5×15 см.

Главные элементы представлены диагональными или накосными стропилами. Именно они удерживают максимальную нагрузку кровли, и грамотная установка данных кровельных элементов обуславливает целостность и долговечность всей конструкции.

Основные требования:

• диагональные стропила должны быть одной длины;

• расстояние между свесами кровли должно составлять 0,5 м;

• если предполагается сильная ветровая нагрузка, то длина свеса может составлять один метр;

• следует тщательно стыковать центральную и диагональные стропила, а также коньковый брус.

После сборки накосных стропил выполняется монтаж рядовых стропил. Промежуток между стропильными ногами должен учитывать размеры теплоизоляционного материала. Стандартное расстояние не превышает 0,6 м. Рядовые стропила крепятся к брусу конька и мауэрлату посредством саморезов или врубки. Дополнительная фиксация выполняется при помощи верхних стяжек и ригелей. Мауэрлат крепится при помощи шпилек.

На следующем этапе устанавливаются нарожники. Их монтируют параллельно рядовым стропилам и под углом в 90° к коньковому брусу. Усиление конструкции выполняют при помощи подкоса и стоек, которые врезают в балки перекрытия. Для дополнительного крепления стропил используются анкерные соединения.

Установку стоек производят в местах пересечения стропильных ног и подкосов. Нижний сегмент каждой стойки должен иметь упор в балку перекрытия, расположенную над внешней стеной.

Устойчивость крыше придают схватки, при помощи которых скрепляются наслонные стропила и нижние части скатов. Низ затяжек стропильной конструкции оснащается опорными брусьями.

Подробнее о порядке и технологии монтажа крыши смотрите в видео.

Когда необходимо усиление каркаса

Если уклон вальмовой кровли незначительный, то требуется выполнить усиление стропильной конструкции шпренгельными фермами и шпренгелями.

Шпренгелем является брус, уложенный на две стороны, сходящиеся углом. На этот брус устанавливаются вертикальные стойки, при помощи которых будет поддерживаться диагональное стропило. Такие манипуляции выполняются в верхней и нижней частях накосного стропила.

Для усиления верхней части необходимо использовать шпренгельную ферму, посредством которой усиление вертикальной стойки происходит за счёт пары подкосов. Этим этапом заканчивается основная работа по монтажу стропильной конструкции.

Установка обрешётки

На заключительном этапе из брусков выполняется монтаж обрешётки. Используют бруски с сечением 5×5 см или доски 25 см. Можно применять обрешётку с зазорами или сплошную. Шаг обрешётки зависит от размера и вида кровельного материала.

Подводим итоги

• Основными этапами монтажа стропильной конструкции вальмовой крыши являются сборка каркаса по типу «П», укладка прогонов и стропил, усиление конструкции.

• Особое внимание необходимо уделять сложным узлам крыши: стыку конькового бруса с диагональными и накосными стропилами.

• Для усиления всех креплений целесообразно использовать болты, металлические пластины, шурупы, гвозди.

• К каждой стороне диагональных стропил фиксируется один нарожник.

• Укороченные стропильные ноги, связывающие мауэрлат и стропила, нельзя соединять вместе с накосными стропилами.

• Используемые для стропильной конструкции пиломатериалы необходимо обработать при помощи огнеупорного состава, а также средства от бактериальной инфекции и плесени.

• Самостоятельный монтаж кровли следует выполнять в соответствии с правилами техники безопасности.

Вальмовая крыша стропильная система: чертежи, правильный расчет

Важнейшая конструкция дома, оказывающая влияние на все строение в целом — является его крыша. Основные конструктивные особенности крыши зависят от многих факторов, таких как максимально допустимая нагрузка на стены, тип конструкции, вид кровельного материала и др. Вальмовая крыша стропильная система которой устроена не совсем просто, является тем не менее достаточно популярной конструкцией при строительстве. Основным её преимуществом считается, великолепная способность к самоочищению, а так же хорошей устойчивостью к сильным снегам и ветровой нагрузке.

Особенности конструкции вальмовой крыши

Широкое применение в строительстве вальмовая крыша нашла благодаря своей прочной конструктивной особенности, долговечности и достаточно оригинального дизайна, имеющий красивый внешний вид.

Конструкция крыши позволяет обустроить просторный жилой мансардный этаж с великолепными врезными окнами, а обтекаемая форма снижает аэродинамические нагрузки от сильных ветров.

Стропильная система вальмовой крыши состоит из четырех скатов: два из которых — боковые (имеющую форму трапеции), и еще два — вальмовые (в виде треугольников). Таким образом у конструкции получается две вершины, объединенные коньковым прогоном.

Основные конструктивные узлы

• Коньковый прогон — основная несущая ось в верхней части крыши, которая является местом соединения всех четырех скатов. Выполняется из обрезной доски 50х200 мм.
• Диагональные (накосные стропила) — важный несущий элемент каркаса, соединяющий углы дома с конковым прогоном. Выполняется из той же доски, что и коньковый прогон.
• Стропила боковой крыши — выполняются из доски 50х200 мм. Крепится к коньковому прогону и боковым стенам строения либо мауэрлату. Основная их задача равномерно распределять боковую нагрузку на несущие стены.
• Укороченные стропила (нарожники) — доска запилинная под определенным углом, которая крепится к диагональным стропилам и вальмовой части стене дома или мауэрлату. Таким образом соединение между нарожниками и конковым прогоном отсутствует.

Схема вальмовой крыши

Важно соблюдать основные правила связки конструктивных узлов, от качества их скрепления будет зависеть надежность и прочность всей конструкции. Для этого используйте только качественный пиломатериал и «ершеные» гвозди.

Схема соединения основных узлов конструкции

Виды вальмовых крыш

Вариантов исполнения вальмовых крыш достаточно много, помимо стандартной еще существуют: (полувальмовые голландские и датские, шатровые, а так же ломаные крыши).

Если к примеру длинна вальмового ската крыши меньше боковых, такую конструкцию называют полувальмовой (голландской). Такая конструкция с достоинством выдерживает сильные вытровые нагрузки, а благодаря резким скатам снег на ней практически никогда надолго не задерживается. Данный тип больше схож с классической двухскатной крышей, однако по своим характеристикам значительно превосходит её.

Полувальмовая крыша (голландская)

Датская полувальмовая крыша немного сложнее по исполнению. Отличие конструкции заключается в том, что вальмовая часть уже находится не снизу, а сверху вертикальный фронтон, который можно заменить красивой рамой со стеклом.

Датская полувальмовая крыша

Строениям со стенами одинаковой длинны (квадратными), великолепно подходит шатровая крыша. В отличие от вальмовой у которой имеется коньковый прогон, шатровая такового не имеет. Конструкция выглядит следующим образом, четыре абсолютно одинаковых ската крыши, сходятся в одной верхней точке. образуя тем самым пирамидальную геометрическую фигуру.

Пример дома с шатровой крышей

Ломаные крыши ввиду сложности конструкции встречаются весьма редко. Однако их вид настолько завораживает, что долгое время не можешь отвести от нее взгляд. Представляет она собой, набором множества скатов, устроенных под различными углами относительно стен. Своими руками, не имея за спиной достаточного опыта, такую крышу изготовить весьма проблематично, поэтому лучше это дело доверить профессиональным кровельщикам.

Вальмовая крыша своими руками

Правильные расчеты — залог надежности и долговечности любой крыши. Начертив схему конструкции правильно, вы сможете без особого труда собрать её самостоятельно, имея при этом в подмастерье 2-3 напарника. Прибегать к помощи бригады строителей будет не нужно, достаточно делать все согласно плану и придерживаться заданным расчетам.

Угол наклона

При проектировании любой крыши, угол её наклона выбирают исходя из климатических условий, которые в России сильно отличаются, в зависимости от региона. Если строение возводится в регионе с преобладающими зимой сильными снеговыми осадками, то угол наклона желательно делать большим, таким образом снег не сможет задерживаться на крыше и постоянно с нее будет сползать под своим собственным весом.

В южных же регионах, где осадки встречаются довольно редко, и только в виде дождя, но зато нередки сильные порывы ветра, крыши возводят с небольшим уклоном. Основной задачей которых является сопротивление этим ветровым нагрузкам.

Карта ветровых нагрузок регионов России

Так же немаловажным фактором при расчете уклона, является тип кровельного покрытия. Дело в том, что у некоторых из них есть рекомендуемое ограничение высоты угла, пренебрегать которым не следует. И так, чтобы не сделать ошибок ознакомьтесь с каждым из них:

• Шифер — рекомендуемый угол уклона 15º — 65°. Несоблюдение данных параметров может привести к попаданию влаги между стыками листов;
• Керамическая черепица — наилучший уклонный угол для скатов 35° — 65°. Пренебрежение рекомендуемого производителем уклона, приведет к возможности образования конденсата;
• Металлическая черепица — минимальный уклон для данного материала составляет 13°, максимальный производителями не устанавливается;
• Мягкая черепица — оптимальным размером уклона считается не меньше 15º. Монтаж кровли можно осуществлять при любом другом значении угла выше минимального;
• Ондулин — любой угол уклона не меньше 5°, от размера угла напрямую будет зависеть шаг обрешетки.
• Металлическая фальцевая кровля — должна применяться при уклоне скатов свыше 25° градусов.

Правильный расчет площади

Для того чтобы верно рассчитать общую площадь поверхности вальмовой крыши, сначала нам необходимо подсчитать площадь каждого ската по отдельности, затем получившиеся числа сложить между собой. Как мы помним скаты вальмовой крыши — это геометрические фигуры двух трапеций и треугольников. Вспомнив школьную программу, несложно подсчитать их общую площадь.

Расчет площади вальмовой крыши

Важно! Из общей площади следует вычесть размеры: мансардных окон, проходных вентиляционных труб, а так же дымохода.

Если вы все же боитесь ошибиться, правильно произвести подсчет могут специалисты у которых вы будите приобретать кровельное материал, либо вы можете воспользоваться любым из удобных для вас он-лайн калькулятором, которых полно в интернете.

Точно указав все параметры будущей крыши они помогут все просчитать с точность до квадратного метра.

Расчет стропильной системы

Для точного расчета системы стропил необходимо воспользоваться приведенной ниже таблицей соотношения между длиной и их размещением.

Соотношение угла ската крыши	Поправочный коэффициент для угловых стропил	Поправочный коэффициент для промежуточных стропил
3:12	1.016	1.031
4:12	1.027	1.054
5:12	1.043	1.083
6:12	1.061	1.118
7:12	1.082	1. 158
8:1 2	1.106	1.202
9:1 2	1.131	1.250
10:12	1.161	1.302
11:12	1.192	1.357
12:12	1.225	1.414

Исходя из вышеуказанной таблицы, длина стропильной ноги равна её произведению коэффициента и проекции. Применение таблицы поможет максимально точно произвести все необходимые вычисления.

Сам расчет осуществляется в следующей последовательности:

• Используя обычную рейку найдите заложение (горизонтальную проекцию) промежуточной стропильной ноги. Найдите в таблице ваш коэффициент уклона и умножьте на представленный коэффициент;
• От конькового прогона до места крепления нижней части стопильной ноги, измеряем длину стропила;
• Таким же способом, умножив поправочный коэффициент на заложение (горизонтальную проекцию), находим длину свеса стропил. Либо можно воспользоваться теоремой Пифагора (см.рис. 1).
• Теперь найдем длину угловых стропило. Наглядно это будет проще сделать воспользовавшись для этого приведенным ниже рисунком.

Монтаж стропил

1. Процесс начинается с установки вертикальных опор, на которые укладывается и прочно закрепляется коньковый прогон. После их установки измерьте получившуюся горизонталь, если результат положительный приступаем к следующему этапу.
2. Установка диагональных (накосных стропил). Нижняя часть стропильных ног, в месте подреза для опорной части, соединяется с обвязочным брусом в углу строения. Верхние крепятся между собой и коньковым брусом. Их торцы должны иметь специальные угловые срезы, выполненные таким образом, чтобы между ними получилось максимально плотное соединение.
3. Выставленные стпропила усиливаются дополнительными вертикальными опорами. Верхний торец опоры запиливается под углом равным углу наклона стропил. Для скрепления опор и стропил используются металлические пластины.

Установка опор, конькового прогона и угловых стропильных ног

4. Следующим шагом будет установка стропил боковой крыши, шаг установки 600 мм., такой шаг предпочтительней, так как большинство стандартного утеплителя имеют такую ширину. Действуем тут аналогичным способом. Нижняя часть с выемкой крепится к обвязочному брусу, для фиксации можно использовать металлические скобы либо уголки. Верхние концы соединяются над коньковым прогоном с помощью пластин. Чтобы стропила максимальной плотно прилегала к коньковому прогону изготовьте на ней небольшую врубку под прямым углом.
5. Завершающим этапом является установка укороченных стропил (нарожников). Шаг их установки такой же 600 мм. Одна их сторона опирается на обвязочный брус, вторая соединяется с диагональной (накосной стропилой). Обратите внимание на установку центрального нарожника, который находится посередине вальмового ската. Дело в том, что он будет прилегать сразу к обеим ногам угловых стропил, поэтому торец его верхней части должен иметь двойной скос.

Установка укороченных стропил (нарожников)

Усиление каркаса

Для того чтобы придать конструкции большую жесткость, её нужно укрепить дополнительными угловыми раскосами и вертикальными стойками. Необходимое их количество рассчитывается исходя из величины максимальной нагрузки стропильной системы. В величину входит вес: кровельного пирога и покрытия, а так же масса снеговой и ветровой нагрузки.

После того, как стропильная система вальмовой крыши усилена, можете смело приступать к монтажу обрешетки. Её шаг и конструкция зависит, от выбранного вами типа кровельного материала. К примеру под мягкую черепицу она должна иметь сплошной ковер.
