Чтобы дальше можно было, как говорится, «общаться на одном языке», необходимо рассмотреть, из каких же основных деталей и узлов складывается общая конструкция двускатной крыши. Внимание на схему:

Схема строения несложной по конструкции двускатной стропильной системы

Сразу оговоримся, что данная схема, безусловно, не может отразить всего возможного разнообразия конструкций стропильных систем , но основные детали и узлы на ней показаны достаточно понятно.

01.10.2022 в 09:14

Двухскатная крыша считается одним из самых популярных и востребованных вариантов для обустройства коттеджей, загородных домом или дач.

Несложная конструкция (две наклонные поверхности) просто и быстро собирается, материал (в основном пиломатериал) для монтажа доступный, недорогой, и всегда есть на строительном рынке.

Рассмотрим далее в статье, какие бывают стропильные конструкции для такого вида крыш, схемы, устройство стропил, порядок крепления, а также какой вариант является наиболее выгодным с экономической точки зрения.

могут быть висячие или наслонные . Эти виды различаются не только по способу устройства и крепления, они предназначены для определенных типов домов в соответствии с их параметрами/размерами.

28.09.2022 в 00:56

Стропильные конструкции наслонного типа значительно проще в исполнении, чем их висячие собратья. Обоснованный плюс наслонной схемы заключается в обеспечении полноценного проветривания, которое напрямую связано с долгосрочностью службы кровли.

Отличительные конструктивные особенности:

27.09.2022 в 13:44

Конструкция двускатной кровли отличается наличием наклонных поверхностей с двух сторон. Площадь основания кровли имеет прямоугольную поверхность. Скаты не дают собираться на крыше снегу и талой воде. Крыша естественным образом очищается. Кровля состоит из конструктивных узлов: мауэрлата, системы стропил, конька и кобылки, свесов кровли, подкосов, затяжек, обрешетки и стоек. Стоит разобраться, чем характерны все элементы конструкции двускатной кровли.

05.12.2022 в 12:57

Монтаж такой системы вполне доступен своими руками. Для крыши используют брусья из дерева с сечением в 5*20 см, которые предварительно необходимо обработать при помощи специальных антисептиков и антипиренов. Это обязательное условие для работы с деревянными элементами не только для крыши, но и для остальных конструкций дома. По установке деревянных стропил последовательность действий будет следующая:

Все узлы соединения стропил с элементами крыши для надежности могут крепиться металлическими деталями крепления – болтами, скобами, шурупами, саморезами.

13.10.2022 в 06:33

При обустройстве скатных конструкций крыш, стропильная система является каркасом для покрытия и для удержания материалов «кровельного пирога». При грамотном монтаже каркасной конструкции будут создаваться необходимые условия для правильной «работы» утепленных и неутепленных типов кровель, защищающих стены и внутреннее пространство дома от различных атмосферных воздействий.

При выборе вида стропильной системы приходится учитывать немало разносторонних критериев

10.10.2022 в 04:32

Мансардная стропильная система может быть различной конфигурации, при правильном монтаже отличается надежностью, функциональностью. Стропильная конструкция является мощнейшим каркасом , способным выдерживать нагрузку не только всей кровли, но и влияние внешних природных факторов.

Каркас из стропильных досок — основа всей кровельной мансардной конструкции , которая способна выдерживать вес всей кровельной системы. Перед тем, как обустраивать кровлю для мансарды, необходимо знать, в каком порядке устанавливать все необходимые элементы стропильной конструкции.

К элементам строения стропильной системы крыши, предназначенной для мансарды, являются:

08.10.2022 в 05:39

Чем планомернее будут выполняться работы, тем меньше риски ошибок. Намного выгоднее продумать план действий, чем в спешке принимать необдуманные решения по ходу выполнения работ. Это не только увеличивает время строительства, но и существенно понижает его качество.

Наименование этапа

Планирование

05.10.2022 в 18:06

Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.

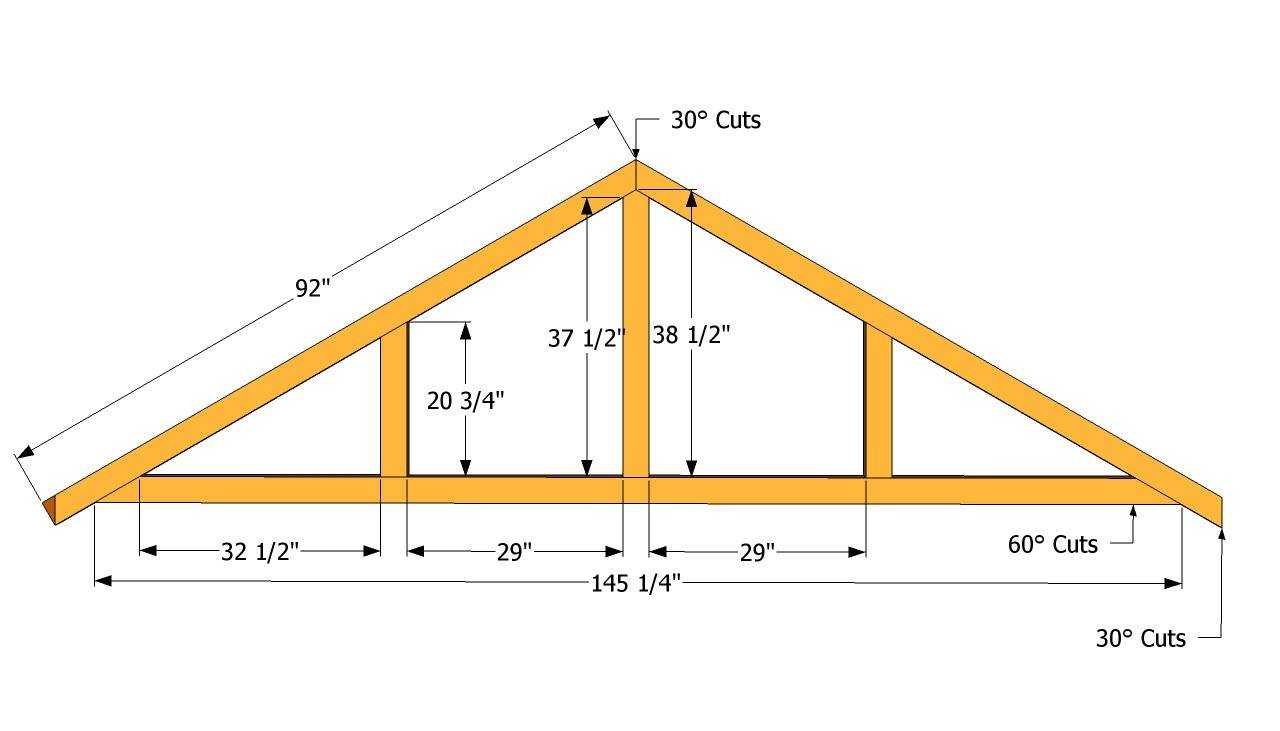

Собирают готовые фермы и потом поднимают на крышу

Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.

04.10.2022 в 07:40

Основной «игрок» каркаса для сооружения крыши – стропило, в среде кровельщиков называемое стропильной ногой. Лежни, раскосы, бабки, прогоны, затяжки, даже мауэрлат могут использоваться или не использоваться в зависимости от архитектурной сложности и габаритов крыши.

Стропила, применяемые в строительстве каркаса двускатных крыш, по техническим признакам и способу укладки подразделяются на:

02.10.2022 в 10:25

Итак, для начала мы советуем вам составить подробный проект, который поможет вам сделать двускатную крышу своими руками без изъянов, перекосов и подобных им проблем.

Первым делом определитесь с функциональностью такой конструкции. Так, нередко двухскатная крыша устраивается с чердаком, даже если речь идет об обычном сарае. Например, чтобы можно было занести на просушку сено или просто ненужные вещи:

От назначения сарая уже будет зависеть то, будете ли вы делать перекрытие, или оставите пространство под крышей открытым и вентилируемым. В основном же вам понадобится уделить внимание таким конструктивным элементам:

25.09.2022 в 14:48

Кратких сроков изготовления.Технологической точности всех деталей.Одинаковых, уже подогнанных размеров всех конструктивных элементов.

Но будьте тогда готовы и к таким минусам:

Высокой стоимости (минимум в два раза выше, чем если вы стругали стропила сами). Задержка с поставкой (особенно в сезон).Использование некачественной или недосушенной древесины (а потом крышу «поведет»).

Так удобство или качество? Если вам не впервые что-то вырезать или выстругивать из дерева, смело беритесь за изготовление стропил! Вот как все это выглядит в жизни:

30.04.2020 в 14:16

Начальный этап строительства эркера – составление проекта, планировка формы. В некоторых случаях дополнительно приходится оформлять документы. Если возведение конструкции идет параллельно с постройкой дома, то необходимости в них нет. Если же пристройку эркера выполняют к зданию, которое уже какое-то время эксплуатируется, требуется вносить поправки в проект и получать разрешение на пристройку.

Укладка фундамента

По структуре фундамент под эркерную конструкцию аналогичен фундаменту здания. Подходит монолитный ленточный. Этапы его возведения:

03.01.2020 в 23:42

Современные частные дома могут иметь крыши различной формы. Но наиболее популярной остается самая простая разновидность кровли – двускатная, состоящая из двух соединенных сверху скатов. Конструкция надежная, экономичная, да и внешний вид ее никогда не выйдет из моды, как классика архитектуры. А покрыть такую крышу можно любым материалом, без ограничений.

И довольно часто домовладельцы, решив следовать принципам надежности и экономичности, выбирают для этого профнастил. Этот выбор идеален по соотношению цена-качество: если дом будет завершать двускатная крыша, профнастил прослужит на ней не менее 30 лет, несмотря на небольшую стоимость (по сравнению с другими современными покрытиями).

03.01.2020 в 18:26

Мауэрлат представляет собой особую деревянную конструкцию, которая служит для удержания основной нагрузки от крыши, равномерного распределения ее по стенам. К этой конструкции и крепятся ноги стропил, в результате чего создается устойчивость крыши.

Рассматривая крепление к пеноблокам стен, то это та процедура, точность которой определяет прочность и долговечность всей крыши.

Схема, как осуществляется крепление мауэрлата к газобетону без армопояса

Стропила без подкосов — Все о ремонте и строительстве

Стропила, опертые на две опоры без каких-либо дополнительных упоров, применяется для односкатных крыш пролетом 4,5 м или двухскатных пролетом до 9 м (рис. 30). Стропильная система может быть использована с передачей распора на мауэрлат (стены) и без передачи распора.

рис. 30. Наслонные стропила без подкосов

Безраспорные наслонные стропила

Работающее на изгиб стропило, не передающее распора на стены, должно иметь одну опору закрепленной, но свободно вращающейся, другую свободно вращающейся и подвижной.

Таким условиям отвечают три варианта закреплений стропил:

1. Низ стропильной ноги подшивается опорным бруском или на нем делается врубка (запил) зубом и упирается в мауэрлат, а вверху стропила выполняется увеличенная горизонтальная врубка (запил) со скосом (рис. 31). Глубина врубки (запила) в верхней части стропила не должна превышать а = 0,25h. Длина подрезки (площадка опирания) делается не более высоты сечения стропила (h). Подрезку рекомендуется скашивать, чтобы она не препятствовала изгибу стропила, иначе врубка боковой щекой упрется в прогон и получим распорную стропильную систему. Длина скошенной подрезки делается не менее двух глубин а. Если подрезку верха стропильной ноги сделать невозможно, его подшивают обрезком стропила с двухсторонним креплением монтажными пластинами или деревянными прибоинами. Верхние концы стропильных ног свободно укладываются на прогон. В двускатных крышах их крепят к прогону по типу скользящей опоры, а между собой не скрепляют. Двускатную крышу, в данном случае, рассматриваем как две односкатных, примкнутых друг к другу высокой стороной. Обратите внимание на чрезвычайно важное условие: верхняя опорная врубка или подшивка верха стропилины прибоинами делаются горизонтально. Стоит только изменить схему опирания на прогон, как стропило тут же показывает распор. Эта асчетная схема установки стропил из-за жесткости условий изготовления верхнего узла (любая неточность в исполнении узла тут же превращает безраспорную схему в распорную) практически не применяется для двухскатных крыш, поэтому ее чаще используют в односкатных крышах. Кроме того, в двухскатных крышах за отсутствие распора на мауэрлате при прогибе стропил под действием нагрузки, приходится расплачиваться раскрыванием конькового узла кровли.

Эта схема на первый взгляд вообще парадоксальна. Мы же отчетливо видим в нижней части стропильной ноги упор в мауэрлат и система вроде бы должна оказывать на него горизонтальное усилие. Тем не менее, она не показывает распора. Если кому-то хочется узнать почему, то доказательство читайте в курсе лекций профессора Залесского В. Г. на страницах 414–415.

рис. 31. Опирание низа стропила врубкой в мауэрлат, а верха стропила на прогон горизонтальной врубкой, со скошенной щекой, не дает распора на стены

2. Самый распространенный способ установки стропил относящийся к двухскатным крышам. Низ стропильной ноги делают на ползуне, а верх закрепляют (рис. 32): связывают гвоздевым боем или болтом, либо упирают друг в друга и связывают деревянными прибоинами или металлическими зубчатыми пластинами (МЗП).

рис. 32. Опирание низа стропил без врубки в мауэрлат с закреплением верха стропил, не дает распора на стены

На что необходимо обратить особое внимание так это на крепление стропильной ноги к мауэрлату Оно сводится только к закреплению стропил в проектное положение обеспечивающее шаг их установки. Для этого достаточно вбить с двух сторон по одному гвоздю наискосок в боковую поверхность стропила или один длинный гвоздь сверху либо поставить гибкую стальную пластину. Если будут применены модные крепежные уголки, то для закрепления низа стропилины достаточно будет одного гвоздя либо нужно прижать стропилину уголками с двух сторон вообще без гвоздей. Не вкручивайте в уголки столько шурупов и не забивайте в них столько гвоздей, сколько имеется отверстий в уголке. Иначе вы превратите ползун в несовершенный шарнир и получите на мауэрлат распор. От ветрового опрокидывания крышу держат гибкие проволочные скрутки не нужно эту функцию перекладывать на уголки либо стропильная система должна расчитываться как распорная.

3. Не дает распора и жесткое защемление конькового узла, когда низ стропильной ноги делают на ползуне, а верх жестко закрепляют (рис. 33). Однако в коньковом узле появляется изгибающий момент, стремящийся его разрушить. Максимальный изгибающий момент в такой конструкции возникает на коньковой опоре, а сами стропильные ноги получают меньший прогиб. Рассчитать такой узел, а потом точно изготовить его на стройплощадке достаточно трудно, поэтому лучше принимать формулы для вычисления изгибающего момента и прогиба как для обыкновенных однопролетных балок.

рис. 33. Опирание низа стропил без врубки в мауэрлат с защемлением конькового узла, не дает распора на стены

Во всех трех вариантах соблюдается правило: один конец стропильной ноги делается на скользящей опоре, позволяющей поворот, другой на шарнире, допускающим только поворот. Крепление стропил на ползунах и неподвижных шарнирах делаются самых разных конструкций. Сейчас их часто выполняют на крепежных пластинах. Можно крепить и по старинке: скобами, гвоздевым боем или использованием коротышей брусков и досок. Нужно только правильно подобрать вид крепежа, чтобы он допускал или препятствовал скольжению стропила в опоре.

При расчете стропильной системы принимается «идеализированная» расчетная схема. Считается, что на крышу давит равномерно распределенная нагрузка, т.е. одинаковая и ровная сила, действующая равномерно по всем плоскостям скатов. На самом деле равномерно распределенной нагрузки на скатах крыши практически никогда не бывает. Ветер, наметающий снеговые мешки на один из скатов и сдувающий снег с другого, солнце растапливающее снег на южных скатах, сползающий весной снег — делают нагрузку на скатах неравномерной. При действии неравномерной нагрузки все три выше представленных варианта стропильных систем статически устойчивы, но только при условии жесткого закрепления конькового прогона. Который концами вводят во фронтоны стен либо подпирают накосными стропилами вальмовых крыш. То есть стропильная система будет устойчивой только в том случае, если коньковый прогон на который опирается верх стропил, надежно закреплен от горизонтального смещения.

При изготовлении щипцовых крыш и опирании прогона только на стойки (без опирания их концов на стены фронтонов) ситуация меняется в худшую сторону (рис. 34). Во втором и третьем варианте при значительном снижении нагрузки на одном из скатов, против расчетной на другом скате, крыша будет пытаться «уехать» в сторону более высокой нагрузки. Первый вариант, в котором низ стропильной ноги сделан с врубкой зубом либо с подшивкой опорного бруска, а верх горизонтальной врубкой уложен на прогон, хорошо держит неравномерную нагрузку, но только при условии абсолютной вертикальности стоек, удерживающих коньковый прогон.

рис. 34. Потеря устойчивости стропильной системой

Для придания стропильной системе устойчивости в нее вводят горизонтальную схватку (рис. 35). Она повышает устойчивость системы, но незначительно. Поэтому во всех местах, где схватка пересекается со стойками, поддерживающими коньковый прогон, ее прикрепляют к стойкам гвоздевым боем. Существует устойчивое заблуждение, что схватка всегда работает на растяжение, это не так. Схватка многофункциональный элемент: в безраспорных конструкциях стропил она вообще не работает при отсутствии на крыше снега либо работает на сжатие при появлении на скатах незначительной равномерной нагрузки. На растяжение она работает только в предаварийной ситуации при просадке либо прогибе конькового прогона от действия максимальных нагрузок. По-сути, схватка это аварийный элемент стропильной системы, вступающий в работу, когда крышу завалит максимально возможным количеством снега и коньковый прогон прогнется на всю расчетную величину либо когда произойдут непредвиденные и неравномерные просадки фундаментов и, как следствие, неравномерная осадка стен и конькового прогона. Чем ниже установлены схватки, тем лучше. Обычно их устанавливают на высоте не менее 1,8–2 м от поверхности перекрытия, чтобы они не мешали человеку при прохождении по чердаку.

Если во втором и третьем варианте нижний узел опирания стропильной ноги (ползун) заменить на ползун немного другой конструкции (рис. 35, в) — с выносом конца стропилины за стену, то это еще более укрепит всю систему, делая ее статически устойчивой конструкцией при любом сочетании нагрузок.

рис. 35. Схватка между стропилами увеличивает устойчивость стропильной системы

Еще одним мероприятием повышения устойчивости всей системы является жесткое (что не всегда возможно) закрепление низа стоек поддерживающих прогон. Их врубают в лежень и прикрепляют к перекрытиям любым возможным способом, превращая нижний узел опирания стойки из шарнирного (в плоскости стропил) в узел с жестким защемлением (рис. 36).

рис. 36. Пример закрепления узла опирания стойки

Сечение схваток ввиду развития в них малых напряжений не рассчитывают, их принимают конструктивно. Для того, чтобы уменьшить типоразмер деталей использующихся при строительстве стропильной системы, сечение схватки используют тех же размеров, что и стропила, но могут быть применены и более тонкие доски. Схватки устанавливаются с одной или двух сторон стропил и прикрепляются к ним гвоздевым боем и/или болтами (рис. 37). При расчете сечения стропил, схватки не считаются дополнительными опорами, т.е. стропильную систему рассчитывают так, словно схваток в ней вообще нет. Однако, если схватки прикручиваются к стропилам болтами, то несущую способность древесины из-за ослабления отверстиями под болты, уменьшают использованием коэффициента 0,8. Иными словами, если в стропилине будут сверлиться отверстия под установку болтов схваток, то ее расчетное сопротивление применяют равным 0,8R. При креплении схватки к стропилам только гвоздевым боем ослабления расчетного сопротивления древесины стропильной ноги не происходит, но нужно сделать расчет на количество забиваемых гвоздей. Производится расчет на срез (изгиб) гвоздей. За расчетную силу среза принимают распор, который может возникнуть при аварийном состоянии стропильной системы. В общем, в расчет гвоздевого соединения схватки со стропилом вводят распор (H), которого нет, при нормальной работе стропил.

рис. 37. Узел крепления схватки

Еще раз напомним, статическая неустойчивость безраспорной стропильной системы проявляется только в крышах, где нет возможности закрепить коньковый прогон от горизонтального смещения. В домах с вальмовыми крышами и в домах с фронтонами из кирпича и камня, безраспорные стропильные системы вполне устойчивы и в мероприятиях по обеспечению устойчивости нет никакой необходимости. Однако «противоаварийные» конструкции — схватки, устанавливать все же надо.

При введении в расчёт стропильной системы распора (даже если его нет) изменяется расчёт сжимающей силы S. Теперь она рассчитывается делением равнодействующей распределённой нагрузки на синус угла наклона стропилины S=(qL/2)/sinα. Не вдаваясь в подробности разложения векторов сил, поясним это на небольшом примере. Предположим, имеем стропильную систему с крутым углом наклона скатов. При действии на неё нагрузки в аварийном состоянии, например, при просадке, ухода от вертикали или разрушении конькового прогона, в схватке появятся растягивающие напряжения, нейтрализующие так называемый распор. При неизменной внешней нагрузке, чем меньше будет угол наклона скатов, тем больше будет расти распор и тем больше будут сжаты стропильные ноги. И наоборот, если стропильные ноги не будут связаны схватками, то они работают, как обычные балки, уложенные в наклонном положении. В этом случае уменьшение угла наклона, при неизменной нагрузке, уменьшает сжимающие напряжения в стропилине и увеличивает нормальную (перпендикулярную) силу, направленную на изгиб балки. Поэтому сжимающая сила в стропильных системах без схваток считается как S=(qL/2)×sinα а со схватками S=(qL/2)/sinα. Так как двухскатные стропильные системы практически никогда не строятся без схваток, а расчёт всегда ведётся на самые плохие условия работы, то далее на всех схемах сжимающие напряжения будут записаны, как S=(qL/2)/sinα вне зависимости будет в этих схемах распор или нет.

При установке шпилек или болтов для крепления схваток обратите особое внимание на диаметр отверстия под них. Он должен быть равным диаметру шпилек (болтов) или даже меньше его на 1 мм. В аварийной ситуации схватка не будет работать до тех пор, пока не выберет зазор между шпилькой и стенкой отверстия в это время низ стропильных ног «разъедется» на несколько миллиметров или сантиметров (зависит от высоты установки схватки), что может подвинуть или выкрутить мауэрлат и разрушить карниз стен, а в распорных стропильных системах, где мауэрлат жестко закреплен — «раздвинуть» легкие стены.

Распорные наслонные стропила

Работающее на изгиб стропило, передающее распор на стены, должно иметь две закрепленные опоры.

Берем те же варианты стропильных схем и заменяем в них нижние опоры с двумя степенями свободы (ползуны) на опоры с одной степенью свободы (шарниры). Просто, где их нет, прибиваем к низу стропильной ноги опорные бруски. Обычно используется брусок длиной около метра и сечением 50×50(60) мм с расчетом гвоздевого соединения. Либо делаем опору на мауэрлат в виде зуба. В первом варианте расчетной схемы, в коньке там где стропила горизонтально оперты на прогон, сшиваем верхние концы стропильных ног гвоздевым боем или скрепляем болтом и получаем, таким образом, шарнирную опору.

рис. 38. Стропила упертые обоими концами в мауэрлат и друг в друга показывают распор

Расчетные схемы стропильных систем меняются незначительно (рис. 38), все внутренние напряжения сжатия и изгиба остаются прежними, но в нижних опорах стропил появляется распор равный H = (qL/2)×ctg α, (кг). В верхних узлах распор в одной стропильной ноге уничтожается противоположно направленным распором от конца другой стропильной ноги, поэтому здесь он не приносит особых хлопот. Однако концы стропильных ног, упертые непосредственно друг в друга или через прогон, могут быть проверены на смятие древесины, хотя в большинстве случаев этого не требуется.

По сути, распорные наслонные стропила это переходная схема между безраспорными наслонными и висячими стропилами. В них уже просматривается схема висячих стропил, но рудимент в виде конькового прогона еще остается. Когда стропила низом уперты в стены, а верхом друг в друга, то прогон здесь как пятое колесо в телеге. С одной стороны вроде и не помешает, а с другой — можно и без него обойтись. Стропильная система проявляет двойственность своей работы, которая зависит от плотности прилегания верха стропил к прогону и друг к другу. Вектор силы давящий на коньковый узел распределяется и на стропильные ноги, и на прогон. При просадке, в результате усадки стен или прогибе от собственного веса, прогон уходит из работы и векторы сил полностью распределяются по стропилам, а сами стропила при этом превращаются в висячие.

В распорных стропильных системах назначение у схватки несколько иное — она в аварийных ситуациях работает на сжатие. Вступая в работу, она снижает распор на стены низа стропильных ног, но полностью его не снимает. Она сможет его снять полностью, если будет расположена в самом низу закрепленная между концами стропильных ног, но это уже другая конструктивная схема и схватка в ней называется затяжкой.

Что же изменяется с включением в схему схватки? Не будем нагружать вас раскладкой векторов сил, просто представьте предаварийную ситуацию, когда на крышу действуют максимальные нагрузки. Там где под коньковым прогоном нет стоек происходит прогиб прогона и наслонные стропила, стянутые схваткой, моментально превращаются в схему висячих стропил со сжатым ригелем, а низ стропильных ног получает распор по соответствующей расчетной схеме. Там где под коньковым прогоном есть стойки либо прогон жесткий, схватка то же работает на сжатие и низ стропильных ног тоже передает распор, но более слабый так, как верх стропил держит коньковый прогон. Однако расчет производится по наихудшему сценарию.

Применение распорных наслонных стропильных систем требует учета влияния распора на стены. Снизить распор можно установкой жестких коньковых прогонов. Для этих стропильных схем будет лучше, если расчетный прогиб конькового прогона получится намного меньше нормированного СНиПом. Старайтесь увеличивать жесткость прогона установкой стоек, подкосов или консольных балок (изменение высоты сечения) либо делайте на нем строительный подъем. Особенно это актуально для домов из легких бетонов, брусовых и рубленных из бревна. Массивные кирпичные, бетонные и панельные дома легче переносят распор на стены.

Следует заметить, что под распором понимается горизонтальное усилие, возникающее от скатывающегося по стропильной ноге сжимающего напряжения S. Иными словами, распор — это горизонтальный вектор сил появляющийся от действия вертикальной нагрузки. Не нужно путать его с распором от прогиба стропил. В расчетной схеме стропила считаются стержневыми элементами, не имеющими высоты, поэтому распор от прогиба не учитывается. На это и направлено нормирование прогиба в строительных конструкциях. СНиП, вводя нормированные величины прогиба, приближает идеализированные расчетные схемы к реальным. Другим словами если прогиб строительной конструкции не превышает нормируемого, то и задумываться о распоре от прогиба не следует, его как бы нет. Хотя на самом деле он есть и в распорной схеме он проявляет себя в большей степени, чем в безраспорной. На распор от прогиба нужно обращать внимание при строительстве стен дома из газобетонов. Это блоки абсолютно не держат изгиб и могут быть разрушены распором даже от прогиба стропил. Не делайте на этих стенах систем распорных стропил. В других случаях распор от прогиба не наносит особого вреда, например, в кирпичных стенах его воспринимает упругость мауэрлата и стального крепежа.

Стропильная система, сделанная по распорному варианту, статически устойчивая система при любых сочетаниях нагрузок и требует жесткого закрепления мауэрлата на стене. Для удержания распора, стены должны быть достаточно массивными либо снабжены неразрывным монолитным железобетонным поясом по всему периметру, как обруч на деревянной бочке. В аварийных ситуациях, в отличие от безраспорных систем, в распорной системе работающая на сжатие схватка не спасает положения, она лишь частично уменьшает распор, передающийся на стены (рис. 38.1). Для того чтобы аварийных ситуаций не произошло мы и собираем по максимуму, нагрузки действующие на крышу.

рис. 38.1. Работающая на сжатие схватка частично снимает распор со стен

Расчет стропильной системы с введенной в нее сжатой схваткой делается по двум сочетаниям нагрузок. Сечение стропильной ноги подбирается по максимальному изгибающему моменту и прогибу без учета работы сжатой схватки. Представьте, что на крыше действуют неравномерная нагрузка: на одной стороне ската снег лежит, а на другой он стаял или сполз. Изгибающаяся стропильная нога просто толкнет сжатую схватку и будет работать как обычная однопролетная балка. Подбор сечения сжатой схватки и определение распора на стены, наоборот, будем производить для равномерно распределенной нагрузки по обоим скатам. В этом случае схватка будет сжата с обеих сторон и получит максимальное напряжение сжатия, низ стропильной ноги будет отдавать пониженный распор на стену, а сама стропильная нога превратится в неразрезную балку на трех опорах.

Стропила без коньковой балки (Руководство для начинающих)

Мы слышали о крышах зданий, обрушившихся из-за шторма и сильного ветра, и крыша не имеет достаточной устойчивости, чтобы выдержать давление.

Коньковые балки добавляют опоры и прочности каркасу крыши . Можно ли возводить стропила крыши без конькового бруса конструкции?

В соответствии с международными строительными нормами и правилами для конькового каркаса крыши требуется структурная коньковая балка. Эти коньковые балки математически несут половину нагрузки на стропила крыши с обеих сторон. В то время как возможно построить стропило крыши без коньковой доски, это не так с коньковой балкой.

Содержание

Вам нужна коньковая балка для стропил?

Крыши без коньковой коньковой балки потенциально нестабильны , поэтому вам понадобится коньковая балка для стропил крыши. Эта коньковая балка повышает жесткость и обеспечивает продольную поддержку крыш .

Отсутствие структурной коньковой балки подвергает каркас крыши риску растрескивания и возможного обрушения.

Коньковая балка является обязательной для стропил каркаса крыши, особенно для нижних стропил с уклоном менее 3/12. Все условия международных строительных норм d требуют использования гребней конструкционных балок.

Кроме того, для потолочных балок дома над нижней частью стропил крыши требуется коньковая балка для поддержки .

Необходимо отметить, что коньковая балка – это не то же самое, что коньковая доска. Несмотря на то, что оба метода каркаса крыши кажутся похожими, между ними есть четкая отличительная черта.

Например, хотя вы можете выполнить без коньковой доски , коньковая балка необходима.

Надлежащий каркас крыши любого здания требует опоры коньковой балки.

Коньковая балка обеспечивает структурную поддержку крыш за счет того, что несет на стропиле половину нагрузки от собственного и живого веса .

Он также служит точкой опоры в месте соединения стропил . Следовательно, каждая конструкция, которая будет распределять приложенные нагрузки к земле, потребует поддержки коньковой балки.

В заключение, использование конька конструкционной балки пойдет на пользу конструкции, на которой он расположен.

Как упоминалось ранее, конек несущей балки несет нагрузку, которая в противном случае должна оказывать давление на стропила крыши.

Кроме того, с коньковыми балками, поддерживающими стропильные элементы, меньше шансов раскоса или обрушения стены .

Как построить стропила без конькового бруса ?

В то время как коньковые балки предназначены для кровельных каркасных конструкций , недостатки иногда делают их более выгодными. Да, вы, должно быть, наблюдали конструкции, в которых вы не можете найти ни одной коньковой балки в коньке каркаса крыши.

Однако строительство конька кровельного каркаса с коньковой коньковой балкой является одним из способов возведения крыш согласно международным строительным нормам.

Существуют и другие способы создания конька крыши Без коньковой балки . Например, вместо опоры конькового бруса на месте конькового бруса будет стоять коньковая доска.

Коньковая доска – это красивая и разумная замена конькового бруса на стропилах.

Во-вторых, если вы хотите построить стропило без конька конструкционной балки, вам придется построить его как ферму. Соединительные концы так же, как и фермы, можно соединить с помощью косынки или фанерной пластины.

Укладка крыш делает стропила достаточно прочными, даже без опорной коньковой балки.

Таким образом, в небольшом масштабе строительство стропила в виде временной фермы является еще одним способом изготовления стропил без поддержки коньковой балки .

Нет необходимости указывать, что используется альтернативная опора стропильной рамы. Альтернативная строительная техника/идея – единственное средство возведение стропил без использования коньковой опоры .

Кроме того, другим стандартным способом возведения каркаса стропильной крыши без коньковой коньковой балки является с использованием потолочной балки в качестве замены .

Здесь рамные стропила располагаются по диагонали друг к другу с потолочной балкой поперек них, образуя треугольный конек каркаса крыши.

Конечно, все эти строительные стили/методы имеют плюсы и минусы , в зависимости от того, что вы можете вынести.

Все ли крыши имеют коньковые балки?

Действительно, не все крыши имеют коньковые балки, но во многих современных зданиях типа используются структурные коньковые балки.

Причина в том, что каждый скат крыши нуждается в структурном коньке, чтобы снизить вероятность внезапного обвала крыши .

Можно увидеть каркас крыши без коньковой балки , стоящий в качестве опорного механизма . Причина в том, что гребни конструкционных балок являются современными опорными механизмами для каркаса крыши .

Однако внимательное наблюдение покажет, что другие крыши поддерживали не только коньковую балку.

Например, коньковая доска, которая является ненесущим опорным элементом в некоторых стилях стропильного каркаса, служит в качестве опоры, размещенной в том же положении, что и конек несущей балки, но в некоторой степени выполняющей другие функции.

Аналогичным образом, разные рамы крыши бывают разных стилей, и все они решают ту или иную проблему.

Однако правило, регулирующее тип опоры каркаса крыши, содержится в международных строительных нормах и правилах. Помните, что все каркасы стропильных крыш имеют свои плюсы и минусы; ни один не идеален.

Подробнее: Крепление подоконника к стальной балке

Коньковая доска или коньковая балка для стропил

Коньковая балка в качестве несущей конструкции для стропил лучший выбор . Преимущества опоры конькового бруса фар превосходят преимущества коньковой доски .

Итак, без стольких аргументов, я рекомендую вам использовать опору коньковой балки для стропил, а не коньковую доску.

Коньковая доска представляет собой ненесущий опорный элемент в стропилах крыши, обеспечивающий опору для стропил . Он также служит для наблюдения за выравниванием рамы стропила r по плоскости конька.

Однако в прошлом коньковую доску заменили, поэтому крыши с коньковой доской встречаются редко.

Коньковая балка, напротив, представляет собой конструктивную опору , которая несет половину нагрузки на стропила крыши .

Как видите, коньковая балка не просто обеспечивает опору для стропильного элемента, а служит точкой опоры.

Вместо этого он помогает в воспринимать силу, воздействующую на стропила, и передавать ее на землю.

Таким образом, хотя стыки стропил обычно крепятся к коньковому брусу, они также сидят на нем. Вы можете не понять смысла такого позиционирования, если не проведете глубокое исследование.

Но, в целом, эффект меньшей нагрузки на стропила и опорно-торцевые стены , не говоря уже о красоте.

Как соединить стропила с коньковой балкой ?

Установка опоры коньковой балки для стропил крыши является хорошим этапом строительства долговечной крыши.

Со всеми необходимыми инструментами и материалами на земле присоединение стропил к коньковому брусу не составляет большого труда.

Следующие шаги помогут вам соединить стропила крыши с коньковой опорой несущей балки.

• Сначала убедитесь, что коньковая балка на больше, чем стропила в размере . Кроме того, коньковый брус должен быть длинным для низких концов стропил.
•  Как правило, стропила бывают прямоугольных размеров; чтобы стыковать их с коньковым брусом, они должны быть скошены. Поэтому обрежьте один конец стропила в соответствии с требуемым уклоном крыши .
• Для соединения стропил с коньковым брусом можно использовать подвеску для балок, а не забивать стропила молотком. Однако прибивка стропил к коньковому брусу вполне подойдет для деревянных стропил.

Заключение

Строительные работы — это работа, требующая обширных знаний и высокого уровня квалификации.

В то время как строительство конструкций является задачей , строительство кровельного каркаса находится на новом уровне. Еще многое предстоит узнать о коньке несущего каркаса крыши и поддерживающем механизме.

Ridge Beam и Ridge Board: в чем разница?

29 акций

• Акция
• Штифт

Проектирование или строительство двускатной крыши для сарая, хижины или другой конструкции может быть очень увлекательным, но также и сложной задачей при интерпретации различных названий и терминов. Показательный пример — коньковая балка против коньковой доски. В чем разница и когда следует использовать тот или иной? Один из них является структурным элементом, требуемым строительными нормами, а другой — опорой, облегчающей строительство крыши.

Коньковая балка поддерживает концы стропил на коньке и передает нагрузку крыши на фронтонные концы или стойки. Он должен использоваться с уклонами менее 3/12, но может использоваться и с большими уклонами. Коньковая доска не является конструкционной и может использоваться только с уклоном от 3/12 до 12/12.

В этой статье мы объясним разницу между коньковой доской и коньковым брусом, как их установить и что лучше. Мы рассмотрим, как прикрепить стропила к коньковому брусу или доске, и обсудим, когда использовать коньковый брус или коньковую доску. К тому времени, когда вы закончите читать нашу статью, вы будете знать различия, когда их использовать и как соединять стропила с каждым из них.

Быстрая навигация

• Ridge Beam и Ridge Board: краткий обзор
• Ridge Beam
  • Что такое коньковая балка?
  • Нужна ли коньковая балка?
  • Размеры конькового бруса
  • Таблица размеров конькового бруса
  • Пролет конькового бруса
  • Калькулятор конькового бруса
  • Как прикрепить стропила к коньковому брусу?
  • Варианты поддержки коньковой балки
  • Можно ли присоединить коньковую балку?
  • Как установить коньковую балку
• Коньковая доска
  • Что такое коньковая доска?
  • Где найти коньковую доску
  • Размер коньковой доски
  • Как установить коньковую доску
• Как прикрепить стропила к коньковому брусу и коньковой доске
  • Гвозди
  • Соединитель конькового стропила
  • S Impson Strong Tie LSU26 Регулируемая вешалка для балки
  • Наклонное легкое стропило U Вешалка
  • Металлические хомуты
• Коньковая доска или коньковый брус: что лучше?
• Когда использовать коньковый брус или коньковый брус?
• Заключение

Коньковая балка и коньковая доска: краткий обзор

Коньковая балка служит совсем другим целям, чем коньковая доска. В таблице ниже указаны различия.

4

Коньковая балка

Строительство крыши основано на знаниях, накопленных за тысячи лет проб и ошибок, геометрии, тригонометрии и современной инженерии. Строительные нормы и правила для вашего региона составлены из минимальных требований из прошлого опыта и являются полезным инструментом при планировании или завершении проекта. Глава 8 Международного кодекса жилищного строительства (IRC) 2018 года посвящена конструкции крыш и потолков, а также содержит много полезной информации.

Что такое коньковая балка?

Коньковая балка служит конструкционной цели. Он поддерживает стропила и принимает на себя половину постоянных и постоянных нагрузок на крышу и передает их вниз на фундамент. Другую половину несут стены, поддерживающие нижние концы стропил.

Балка часто поддерживается на концах стойками, встроенными в концы фронтона, а иногда и промежуточными стойками в зависимости от длины пролета. Балки могут быть изготовлены из тяжелой древесины, сборных пиломатериалов, инженерной деревянной конструкции или стали.

Нужна ли коньковая балка?

Коньковая балка является обязательной для остроконечных крыш с уклоном менее 3/12 или там, где невозможна непрерывная связь с помощью хомута или потолочной балки, или если потолочные балки не параллельны стропилам . Брус необходим и в том случае, если балки перекрытия находятся выше нижней 1/3 стропил.

Размер коньковой балки

Размер коньковой балки зависит от расстояния между опорами и суммарной динамической и статической нагрузки, которую она должна поддерживать. Он должен выдерживать половину площади крыши и снеговые и ветровые нагрузки там, где он расположен. Кроме того, балки могут быть изготовлены из габаритных пиломатериалов, инженерной древесины, стали или других одобренных материалов.

При определении размера коньковой балки важными факторами являются нагрузка на крышу (постоянная и динамическая нагрузка), продолжительность нагрузки, расстояние между пролетами без опоры и состав балки. Снежные и ветровые нагрузки влияют на динамическую нагрузку и обычно включаются в размер балки. Размер и пролет стропил также могут быть включены в нагрузку на крышу, чтобы помочь рассчитать площадь настила крыши и как часть статической нагрузки.

Таблица размеров коньковой балки

В таблице ниже представлена ​​информация о влиянии размера крыши и снеговой нагрузки на свободный пролет балки. Чем больше пролет балки, тем больше открытая площадь под балкой и больше размеры балки.

Таблицы размеров балок содержат общую информацию и являются ориентирами, но проект крыши должен быть проверен инженером. Безразмерные балки в нашей таблице представляют собой балки из клееного и ламинированного дерева.

*LD=Коэффициент продолжительности нагрузки *DL=Стабильная нагрузка *SL=Снеговая нагрузка на грунт (От ассоциации Southern Forest Products)

Пролет коньковой балки

Пролет коньковой балки – это расстояние между опорами. Пролет определяется размером или размерами балки, половиной площади настила крыши, собственной массой груза и динамической (снеговой) нагрузкой, которую он должен выдерживать, и в течение какого времени. Чем дальше друг от друга опоры для балки, тем больше свободного пространства под балкой.

Калькулятор коньковой балки

Калькуляторы коньковой балки стали более распространенными и представляют собой альтернативу листанию диаграмм и таблиц для определения размера балки и расстояния между опорами. Чем больше информации вы можете ввести, тем лучше будет результат расчетов.

При выборе калькулятора ищите тот, который позволяет вводить следующие данные: длина пролета, продолжительность нагрузки, тип нагрузки, материал балки, максимально допустимый прогиб, уклон или уклон, параметры динамической и постоянной нагрузки, площадь настила крыши (также известна как длина притока), расстояние между стропилами, а также другую информацию, которую вы считаете необходимой. BeamChek™ предлагает универсальный калькулятор для загрузки или использования бесплатного онлайн-калькулятора для определения размера балки.

Как прикрепить стропила к коньковому брусу?

Стропила могут располагаться поверх коньковой балки или крепиться к боковым сторонам балки. Стропила, которые сидят на балке, толкаются вниз и могут иметь углубления, чтобы ровно сидеть на балке. Они должны быть прибиты гвоздями к балке и противоположному стропилу, чтобы сохранить выравнивание. Противоположные стропила могут стыковаться друг с другом или смещаться и прибиваться гвоздями перед тем, как прибить их гвоздями.

Косынка толщиной 6 мм (15/64 дюйма) со сквозными болтами также может использоваться для соединения друг с другом противоположных стропил. Ураганные ремни или стяжки обычно используются для соединения стропил с балкой и предотвращения подъема.

Существует несколько различных способов крепления стропил к боковым сторонам балок. В прошлом для фиксации стропил обычно использовались шипы. Сегодня для крепления стропил к балке часто используются металлические подвески или стяжки для верхних коньковых стропил и нижние подвески для стропил. Ременные стяжки также используются для противодействия подъемным силам боковых стропил.

Варианты поддержки коньковой балки

Коньковая балка, в отличие от коньковой доски, представляет собой конструктивный элемент, который несет половину веса крыши, которую он перекрывает, поэтому ее необходимо поддерживать. Обычно он поддерживается деревянной или стальной стойкой или каменной конструкцией внутри фронтонной стены и другими опорными конструкциями вдоль ее пролета по мере необходимости.

Можно ли присоединиться к хребтовой балке?

Балки, особенно изготовленные из размерных пиломатериалов, могут нуждаться в сращивании. Стык должен происходить между стропилами, а не на стропилах, и поддерживаться балкой, стойкой или колонной. Размер балки, опирающейся на опору, должен соответствовать требованиям правил или превышать их (не менее 1-1/2 дюйма), равно как и размеры стойки или колонны и основания для сохранения целостности конструкции.

Как установить коньковую балку

Установка коньковой балки зависит от ее размера и материала, из которого она изготовлена. Подъем 16-футовой трехслойной балки 2×12 может выполняться одним или двумя людьми. Для установки клееной и ламинированной или стальной балки длиной от 20 до 40 футов может потребоваться кран или А-образная рама с цепным блоком, чтобы поднять ее на место.

Обычной практикой является размещение одного конца балки на опорной конструкции, а затем поднятие и установка другого конца. В некоторых ситуациях рекомендуется поднимать чередующиеся концы на фут или два за раз, чтобы уменьшить нагрузку на опорные конструкции и облегчить вставку в щели в каменной кладке.

Коньковая доска

Коньковая доска используется для изготовления каркаса крыши. Он не является структурным, поэтому для его переноски не требуются столбы или колонны, хотя некоторые строители прикрепляют их к концам фронтона, чтобы удерживать их на месте.

Что такое Риджборд?

Коньковая доска обычно представляет собой одномерный кусок пиломатериала. Он должен быть равен или больше по глубине срезанному под углом концу стропила, который упирается в него. Коньковая доска поддерживает расстояние и размещение стропил; он не несет структурного веса.

Где найти коньковую доску

Коньковую доску обычно используют в кровельных конструкциях с уклоном крыши от 3/12 до 12/12. Часто используемые в двускатных крышах, они также встречаются в вальмовых, вальмовых, мансардных, солончаковых и смешанных комбинациях стилей крыши.

Размер коньковой доски

Фактическая толщина коньковой доски должна быть не менее 1 дюйма, а глубина должна быть равна креплению к ней стропила. Краткая инструкция — это доска размером больше, чем стропило, поэтому для стропила 2×6 требуется коньковая доска 2×8, а для стропила 2×8 — коньковая доска 2×10 и так далее.

Пролет стропила определяет его толщину, которая, в свою очередь, определяет высоту коньковой доски. В приведенной ниже таблице размеров коньковых досок показано, как на пролет стропил влияет расстояние, порода и сорт, а также динамическая или снеговая нагрузка.

*(GSL= снеговая нагрузка на грунт и DL= статическая нагрузка) Примечание A: Пролет превышает 26 футов.

Информация из таблиц R802.4.1(4) и R802.4.1(5) IRC2018

Как установить коньковую доску

Существует множество способов установки коньковой доски в зависимости от стиля крыши. Один из способов — прикрепить доску к концам фронтона, чтобы сохранить высоту и уровень конька. Другой распространенный метод — установить временную распорку А-образной рамы на каждом конце, чтобы установить уровень, высоту и расположение конька без необходимости использования концов фронтона.

Как прикрепить стропила к коньковому брусу и коньковой доске

Крепление стропил к коньковому брусу или доскам зависит от используемого метода. Стропила, которые сидят на балке, обычно крепятся с помощью коробчатых гвоздей 3 или 4 – 16d (3-1/2”x0,135), вбитых через сторону стропила в балку.

Для крепления стропил к боковым сторонам балки или коньковой доски многие строители и домашние мастера используют стальные нижние подвески для стропил или верхние подвески или стяжки для конька. Все стропила, независимо от способа крепления, требуют оборачивания и крепления ленточных стяжек к брусу или доске для предотвращения вспучивания. Галстуки, вешалки и ремни должны быть закреплены разрешенными гвоздями или шурупами. Таблица R602.3(1) IRC 2018 является полезным справочником.

Прибивание гвоздями

Стропила должны быть прибиты заподлицо к коньковой доске. Независимо от того, используете ли вы структурные винты или гвозди, обычно вбивают один через верхнюю часть стропила в лицевую сторону доски. Обычно достаточно двух-четырех гвоздей, вбитых в доску через боковую сторону стропила (прибитую гвоздями), чтобы удерживать его на месте.

Стропила, прикрепленные к коньковому брусу, создают большую нагрузку на гвозди, поэтому важно использовать гвозди надлежащего размера, размещения и количества гвоздей. Гвозди вбиваются в боковую часть стропила с противоположных сторон, образуя букву «X», где они пересекаются с балкой. Это создает наилучшую прочность на сдвиг или сопротивление.

Соединитель коньковых стропил

Верхние подвесы или стяжки для коньковых стропил — отличный способ разместить и прикрепить стропила к коньковым балкам или доскам. Соединители Simpson Strong-Tie RR (коньковое стропило) — отличный выбор.

Изготовлены из оцинкованной стали калибра 18. Они устанавливаются на стропила 2×6 с уклоном до 30° и крепятся с помощью восьми-десяти гвоздей 10dx1-1/2” или шурупов #9×1-1/2” Strong Drive (SD) .

Simpson Strong Tie LSU26 Регулируемая подвеска для балки

Нижние подвески для стропил крепятся к балке или доске, а также к нижней и боковой сторонам стропил 2×6. Одним из таких продуктов является Simpson Strong-Tie LSU26.

Подвеска из оцинкованной стали калибра 18 с регулируемым уклоном, которая крепится к балке или поверхности балки и стропилу. Вешалка регулируется на строительной площадке на 45° вверх, вниз, влево или вправо.

Для каждого подвеса балки требуется шесть гвоздей 10d для крепления к балке или шесть гвоздей 10dx1-1/2” для лицевой стороны доски и пять гвоздей 10dx1-1/2” для крепления к стропилу.

Наклонная U-образная подвеска для легких стропил

Наклонные легкие подвески для стропил от Simpson Strong-Tie изготовлены из оцинкованной стали 18 калибра. Подвески могут быть прикреплены до того, как будут установлены стропила 2×6, или после, благодаря их U-образной форме.

Регулируемый шаг подходит для уклонов от 0/12 до 14/12. Крепежные отверстия расположены высоко на боковых полках, чтобы лучше подходили к стропилам, которые свисают ниже балки или доски.

Подвеска крепится к балке четырьмя шурупами SD #10×2-1/2” или гвоздями 3-1/2”x0,162 и к стропилу пятью шурупами SD #10×2-1/2”. или 3-1/2×0,162 гвоздя. При креплении к коньковой доске используйте четыре гвоздя 10dx1-1/2” или четыре винта #9×1-1/2” Strong Drive (SD).

Металлические хомуты

Металлические хомуты используются для крепления стропил к противоположным стропилам или коньковым балкам, а также для сопротивления подъемным силам и поперечному напряжению. Simpson Strong-Tie CS18 представляет собой 25-футовую (доступны более длинные) бухты из оцинкованной стали шириной 1-3/8 дюйма калибра 18, предварительно пробитые под гвозди 8d или 10dx1-1/2 дюйма или #9×1-1/. 2-дюймовые винты Strong Drive (SD).

Лента отрезается до нужной длины на строительной площадке в зависимости от задачи.

Коньковая доска или коньковая балка: что лучше?

Коньковая балка — это конструктивный элемент, несущий нагрузку на крышу, а коньковая доска — это элемент каркаса, используемый для размещения и крепления стропил на месте. Многие дома и здания были построены без использования конькового бруса или доски и выдержали испытание временем на протяжении веков.

Балки, однако, должны использоваться для поддержки крыш с уклоном менее 3/12. Они также часто используются, чтобы сделать чердачное пространство более открытым для использования или видимости.

Что лучше, зависит от задачи. Если вы строите уклон от 3/12 до 12/12 и не беспокоитесь о выступающих стропилах, сводчатых потолках или обширном непрерывном чердачном пространстве, используйте коньковую доску, чтобы упростить создание каркаса. Для малоскатных крыш, сводчатых перекрытий, сплошного чердачного пространства используйте брус.

Когда использовать коньковую балку или коньковую доску?

Строительные нормы и правила — это руководство, помогающее определить, когда использовать коньковую балку, а когда нет необходимости. Как правило, все крыши с уклоном менее 3/12 должны использовать коньковую балку в соответствии с разделом R802.3 IRC.

Коньковые балки также часто используются, когда архитекторы требуют сводчатых потолков, выступающих балок или когда желательно открытое чердачное пространство. Балка не требует хомутов, прогонов и скоб, которые могут помешать использованию чердака. Если балка не требуется, то крышу можно построить с коньковой доской или без нее.

Заключение

Коньковая балка является необходимым конструктивным элементом, который несет половину нагрузки на крышу и должен использоваться при строительстве крыш с уклоном менее 3/12. Коньковая доска не является конструкционной и помогает в размещении стропил и на расстоянии друг от друга.

Надеюсь, мы прояснили любую путаницу, которая могла возникнуть у вас по поводу этих двух, и вы лучше понимаете, когда использовать каждый из них и как прикреплять к ним стропила. Если статья оказалась для вас полезной, поделитесь ею с другими.
