Высота раковины в ванной — стандарт установки. На какой высоте установить раковину?

Оставить отзыв

Каждое утро и каждый вечер почти каждый человек наклоняется над умывальником, чтобы умыть лицо, помыть руки, уши, шею и пр. части организма. И ни у кого не возникают вопросы: а почему нужно нагибаться над умывальником и какова должна быть стандартная высота раковины в ванной? Насколько необходимо соблюдение этих стандартов?

Стандартная высота раковины в ванной — СНИП

Какие требования установлены официальными нормативными документами, определяющими стандарт установки высоты раковины в ванной?

По действующим в Российской Федерации нормам, в СНиПе 3.05.01-85 под названием «Внутренние санитарно-технические системы», оговорено, что высота раковины от пола во всех жилых и общественных зданиях должна быть 800 мм до верха их борта (верхнего края прибора).

При этом высота установки в школах – 700 и 850 мм, соответственно (см. п. 3.15 этого СНиПа).

В другом нормативном документе – СНиП II-64-80 («Детские дошкольные учреждения»), нормы установки детских санитарных приборов прописаны для самых маленьких жителей страны:

•
  в умывальных помещениях ясельных групп – 0,4 м от пола;
•
  в дошкольных группах – 0,5 м.

Высота установки раковины в зависимости от ее типа

Большинство производителей современной сантехники могут предложить несколько разновидностей умывальников:

Раковины с пьедесталом и полупьедесталом

С установкой на пьедестале, называемом «тюльпан». При этом сам этот пьедестал служил своего рода ширмой, за которой прятались подводящие трубы. Сам корпус умывальника устанавливался на стены и крепился на анкерах.

Высота раковины от пола по верхнему срезу чаши умывальника была от 850 до 900 мм. Эту высоту можно немного увеличить, например на 10 – 25 мм установкой самого «стебля» «тюльпана», например, на фигурную подставку.

Мойдодыр

Достаточно простой способ установить раковину на оптимальной высоте от пола — это купить раквомину совмещенную с тумбой (мойдодыр). При таком способе установки высота определяется тумбой.

Кроме того, при индивидуальном изготовлении тумбы можно заказать выдвижные подставки, приспособленные под малорослых членов семьи.

Внимание

Если вы хотите сами подобрать оптимальную высоту раковины в ванной, то проще всего это будет сделать купив подвесную раковину!

ТОП-5 лучших раковин для ванной

Сортировать по:
Имени /
Цене /
Рейтингу /
Отзывам /
Наличию видео

Наличие: Нет в наличии

Код товара: 7012

Страна бренда:
Швейцария

Производитель:
Laufen

Тип изделия.:
подвесная раковина, рукомойник

Ширина:
49. 5

Глубина :
50

Высота:
15.5

Форма:
угловая

Материал:
фарфор

Цвет:
.белый

Стиль интерьера:
современный стиль

3220 руб

Заказ в 1 клик

Наличие: Нет в наличии

Код товара: 7013

Страна бренда:
Швейцария

Производитель:
Laufen

Тип изделия.:
встраиваемая сверху

Ширина:
56

Глубина :
44

Высота:
16.5

Форма:
овальная

Материал:
фарфор

Цвет:
.белый

Стиль интерьера:
современный стиль

7683 руб

Заказ в 1 клик

Наличие: Предзаказ

Код товара: 6995

Страна бренда:
Швейцария

Производитель:
Laufen

Тип изделия. :
подвесная раковина

Ширина:
50

Глубина :
25

Высота:
15.5

Форма:
полукруглая

Материал:
фарфор

Цвет:
.белый

Стиль интерьера:
современный стиль

8575 руб

В корзину

Заказ в 1 клик

Показать еще 30

Оставить отзыв / Задать вопрос

Ваше Имя:

от 3 до 25 символов

Ваш отзыв:

от 25 до 10000 символов

Введите код, указанный на картинке:

Добавить

Оптимальная высота смесителя в ванной: что необходимо — Учебник сантехника

По солидному счёту высота смесителя над ванной от пола ни при каких обстоятельствах не регламентировалась какими-либо ГОСТами либо СНиПами, поскольку значительно чаще, данный параметр соблюдается с учётом личных предпочтений жильцов либо техвозможностей конкретного санузла. В случае если сказать о наиболее распространённой высоте, то это 20-30 см от борта ванной до фитингов тёплой и холодной воды, на каковые, фактически, и монтируется кран.

Но дело в том, что обстановки смогут быть различными, и данный параметр будет изменяться. Ниже мы определим, от чего зависит уровень монтажа, какие конкретно для этого имеется методы и посмотрим демонстрацию видео в данной статье.

Смесители в ванной

Примечание. Как мы уже сказали, стандарт высоты смесителя в ванной от пола отсутствует — его привязывают к ванной, или к умывальнику. Самым ответственным причиной при учёте этого параметра есть эргономичность установки в конкретной обстановке.

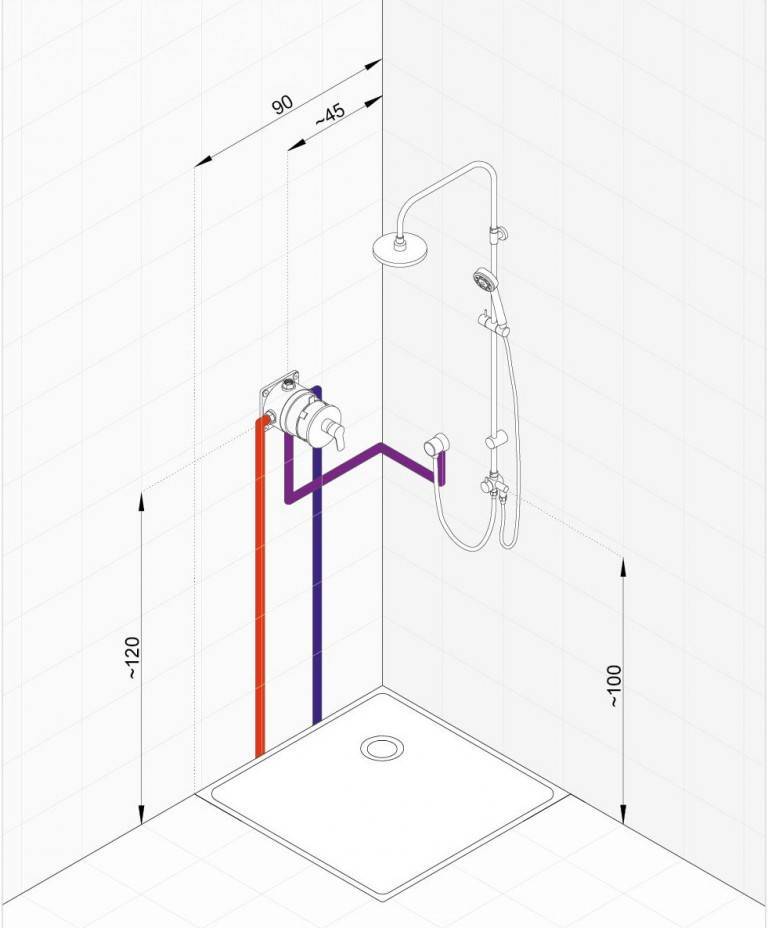

Методы установки

• Накладные модели с двумя вентилями либо с двумя рычагами и душевой лейкой употребляются для ванных достаточно довольно часто — они прекрасны и практичны. Такие смесители функционируют за счёт запорной арматуры, складывающейся из двух кран-букс (керамических либо червячных) для холодной и тёплой воды раздельно. В случае если излив рекомендован лишь для ванны, то его протяженность не превышает 20-30 см, крепление осуществляется к фитингам, подведенным для подачи.

• Весьма похожи на двухвентильные в смысле их монтажа однорычажные либо джойстиковые смесители — инструкция по их установке не отличается полностью ничем — просто имеется отличие в методе управления. У таких устройств излив иногда не редкость по большому счету не более 10 см — этого именно хватает, дабы струя оказалась дальше отворота на борту ванны. Запорная арматура у таких устройств складывается из картриджа либо шарового затвора, но это никак не воздействует на место и метод установки.

• Во многом отличаются (в смысле установки) модели, каковые встраиваются в стенке — вся запорная арматура в таких случаях выясняется в и закрывается декоративной крышкой, а снаружи остаются лишь рычаги (вентили) либо джойстик управления и сам излив. Как вы понимаете, стандартная высота смесителя над ванной в этом случае определяется высотой самой ванны и оптимизируется жаждой жильцов.

• А вот модели, каковые устанавливаются на борт ванной, как на фото вверху, уже никак нельзя регулировать по высоте — тут всё будет зависеть от формы (высоты) излива и расстояния бортового отворота от пола. Кстати, возможно подчернуть, что цена на встраиваемые смесители довольно большая и кое-какие из них стоят более 1000$.

• А вот то, что вы видите на фотографии выше этого текста уже возможно назвать зависимой моделью, другими словами, излив поворачивается не только на ванну, но и на раковину, следовательно, его высота будет полностью зависеть от уровня установки чаши.

В этом случае параметр, на какой высоте ставить смеситель над ванной, будет полностью зависеть от стандарта умывальника, а это порядка 83-86 мм от пола, но вам ещё необходимо, дабы излив не цеплялся носиком за чашу. В этом случае выводить фитинги для установки необходимо, как минимум, на высоте 930-960 мм, а вдруг носик чересчур загнут, то нужно будет накинуть ещё несколько сантиметров.

Примечание. Как на встраиваемых, так и на смесителях с двойным назначением (для ванны и для раковины) запорная арматура возможно любого типа, но в данное время не используют для таких моделей кран-буксы с червячной передачей. Следовательно, регулировка таких устройств может осуществляться, как вентилями, так и рычагами.

Как вычислить высоту монтажа

Итак, уровень, на какой высоте смеситель над ванной зависит от разводки труб водоснабжения, другими словами, от того, на какой высоте будут установлены выводные фитинги под холодную и тёплую воду. Сама разводка может делаться поверх основной стенки, под гипсокартон, или укладываться в штробы, под штукатурку, но все параметры высоты и ширины между фитингами остаются неизменными.

Дабы не возвращаться к вопросу о ширине, сходу возможно заявить, что между центрами фитингов должно быть 150 мм — для этого продаются особые паечные планки с интегрированными в них фитингами — остаётся лишь приварить трубы и прикрепить её к стенке.

Давайте рассмотрим условную обстановку с акриловой ванной, высота которой от пола вместе с ножками будет составлять 560 мм (монтаж кроме этого может производиться своими руками на кирпичи, исходя из этого, расстояние от пола может изменяться).

К этим 560 мм мы добавим ещё 300 мм, значит, центры фитингов, расположенных на паечной планке либо без неё должны будут находиться от чистового пола на высоте 860 мм. Возможно, само собой разумеется, опустить приблизительно на 100 мм ниже, но это уже на усмотрение хозяина квартиры.

Значит, на какой высоте вывешивать смеситель над ванной, мы уже знаем, это 860 мм, но откуда взять точку отсчёта, в случае если чистового пола ещё нет, поскольку его стелют лишь по окончании разводки водопроводных труб и канализации.

Чтобы была возможность выяснить высоту покрытия на полу, необходимо, прежде всего сделать разводку канализации — именно это позволит найти высоту заливки маячной стяжки от чернового пола. Помните кроме этого о том, что под стяжкой (особенно в частном секторе) может засыпаться керамзит для утепления, исходя из этого данный слой также должен войти в суммарный расчёт.

Помимо этого, вы имеете возможность устанавливать систему отопления тёплого пола, на которую необходимо два слоя стяжки, не считая утепления и гидроизоляции, следовательно, вычисления, на какой высоте смеситель в ванной будут зависеть от всех этих слоёв.

Не смотря ни на что, но вам в любом случае необходимо выяснить уровень верхней маячной стяжки и отбить по периметру комнаты малярным шнуром (чоклайном) контрольную линию. Вероятнее, в качестве лицевого покрытия в ванной комнате у вас будет укладываться керамическая плитка, исходя из этого, поверх контрольной линии возможно накинуть ещё 10 мм — это и будет точка отсчёта для определения высоты смесителя над полом.

Заключение

на данный момент вы понимаете, на какой высоте ставится смеситель в ванной, но не нужно эти 860 мм принимать за стандарт — на первом месте должна быть эргономичность. Тем более, что кое-какие модели ванн, к примеру, чугунные, вместе с ножками смогут быть или выше, или ниже, так что определяйте необходимое вам расстояние с учётом этого параметра.

Как измерить душевой клапан для ванны Грубо по высоте

Что такое грубо? В чем важность шероховатости? После того, как вы увидите, что душ в ванне имеет грубую высоту, у вас могут возникнуть такие вопросы. Грубо в таком простом вопросе, который можно понять одним словом, например, расстояние. Но некоторые люди начнут петь бла-бла-бла, чтобы объяснить это простое слово. Собственно, теперь я тоже буду петь эту песню. . .

Хотя слово-заменитель грубости такое простое. Но в сантехническом секторе важность грубой обработки очень велика. Например, для установки напольного унитаза необходимо грубый размер туалета в . Без замеров унитаза, если вы покупаете новый унитаз, то есть вероятность столкнуться с проблемой. Как будто вы не знаете, что кран для душа в ванне грубый по высоте, то вероятность столкнуться с проблемой составляет 100%.

Как измерить высоту душевой кабины?

Если вы ищете стандартную душевую кабину такой же высоты, как и унитаз, то вы будете разочарованы. Потому что нет стандартного черновика для душа и ванны. Но вы можете узнать стандартный черновой вариант для себя или своей семьи.

Если у вас есть личный санузел, то это легко узнать. Если санузел для всех членов семьи, то и он несложный. Но ванная комната для гостей, то это немного сложно измерить.

Узнать больше Фланец для унитаза, который подходит к 3-дюймовой трубе .

Измерение высоты душевой кабины для личной ванной комнаты

Когда ванная комната предназначена для взрослого пользователя, это просто, но когда ванная комната предназначена для ребенка, это немного сложнее. Потому что рост взрослого человека почти постоянен, поэтому нет вероятности столкнуться с проблемами в будущем. Но ребенок или подросток растет, поэтому рост не постоянен.

Клапан душа для ванны неравномерный по высоте Для взрослых

Шаг 1: Возьмите высоту

Шаг 2: Добавьте еще 12 дюймов к высоте

Шаг 3 : Теперь измерьте расстояние от основания до вверх в соответствии с общей высотой

Примечание: Если крыша ванной комнаты недостаточно высока, вы можете добавить менее 12 дюймов. В этот раз вам придется использовать те типы душевых лейок, у которых длина нижней стороны локтя невелика.

Американский стандарт рекомендует для насадок для душа от 65 до 78 дюймов.

Клапан душа для ванны грубой по высоте Для подростков

Шаг 1: Возьмите рост самого высокого человека в семье или возьмите рост самого высокого человека среди родителей.

Шаг 2: Теперь добавьте 12 дюймов к высоте

Шаг 3: Измерьте высоту насадки для душа

Примечание: Для подростков это решение на тот случай, когда хочется надолго.

Измерить высоту душевой кабины для общей ванной комнаты

Измерить высоту душевой кабины для личной ванной комнаты немного проще, чем для общей ванной комнаты. В общем санузле все члены семьи имеют доступ к санузлу. А если у вас нет гостевого санузла, то им будет пользоваться и ваш временный гость. Поэтому, когда измеряете душ грубо, возьмите рост самого высокого члена семьи.

Люди также хотят знать

Каковы приблизительные размеры ванны?

Как правило, ванна устанавливается близко к стене, поэтому она также известна как ванна «стена-стена». 5 футов в длину, 3 фута-1/2 в ширину и 14 дюймов в высоту являются стандартом для обычной ванны. Если кто-то спросит, каков размер стандартной ванны, вы можете предложить этот размер. Но это измерение непостоянно, иногда оно может меняться.

Читать далее: Лучшие вытяжные вентиляторы для ванной комнаты с подсветкой

Все ванны стандартного размера?

Стандартный размер ванны: 60 дюймов в длину, 30 дюймов в ширину и 14 дюймов в высоту. Но это не постоянно, потому что есть много ванн меньше или больше указанного размера. Какой размер ванны вы хотите купить, зависит от вашего денежного мешка и места в вашей ванной комнате.

Должна ли лейка душа центрироваться?

Зависит от окружающего материала. Если есть возможность повредить материал водой, то насадку для душа необходимо установить по центру. Если насадка для душа не отцентрирована, вода может растечься по всей ванной, намочить весь пол и повредить дорогой материал. Чтобы избавиться от этой проблемы, просто найдите среднюю точку и установите насадку для душа в точку.

Что такое неровная высота клапана душа для ванны?

Еще одна важная деталь для измерения жесткости душевого клапана. Потому что она регулирует поток и температуру воды. Обычно душевой клапан имеет 4 порта, 2 входа для холодной и горячей воды, а два других для душевой лейки и излива.

Кран для душа грубо измеряется по высоте от носика или края ванны. Иногда измеряют от чистого пола. Как правило, высота составляет от 10 до 12 дюймов от носика. Если вы измеряете высоту от готового пола, то она будет составлять от 40 до 48 дюймов.

Но для баскетболиста указанные выше размеры неприемлемы. Тогда измерения будут другими. Вы можете установить такую ​​высоту для душевого клапана, чтобы рука могла легко дотянуться, и эта высота удобна. Моэн рекомендует от 45 до 48 дюймов от готового пола.

Для мужчины ростом 6 футов 10 дюймов вы можете установить душевой клапан на 40 дюймов, который располагается на 10–12 дюймов выше края ванны.

Люди тоже хотят знать

Какой высоты должен быть душевой кран в ванне?

Для душевого клапана ванны нет фиксированной высоты, это зависит от сантехника и владельца дома. Хотя для душа в ванне не существует стандартного чернового варианта, большинство сантехников придерживаются одного и того же расстояния для клапана для душа в ванне.

От чистого пола высота душевого клапана составляет от 40 до 48 дюймов. Некоторые рекомендуют 12 дюймов от края ванны.

На какой высоте должен быть излив ванны над ванной?

Для носика важным параметром является воздушный зазор. Что такое воздушный зазор? Воздушный зазор — это расстояние между двумя поверхностями, и между ними не останется ничего абсолютно свободного.

Для носика: пространство между устьем носика и самым высоким уровнем воды в ванне. Минимальное расстояние в 1 дюйм должно быть между изливом и заливной ванной. Но стандартный воздушный зазор для носика составляет 4 дюйма. Когда вы являетесь гражданином Соединенных Штатов, вы должны следовать некоторым правилам.

Другой важной частью является длина носика ванны. Длина носика ванны составляет от 6 до 12 дюймов. Но теперь 12-дюймовый настенный излив для ванны становится все более популярным, и он также работает так же, как и другие.

Если учесть, что большинство опытных людей рекомендует, что стандартная высота от чистого пола для лейки душа составляет от 72” до 78”, излив от 24” до 28”. Но иногда высота излива неприемлема, потому что высота ванны больше, чем высота излива.

Мы надеемся, что вы нашли этот обзор «Как измерить душевой клапан для ванны с грубой высотой» информативным. Пожалуйста, подпишитесь ниже на наши информационные бюллетени и получайте новые статьи прямо на свой почтовый ящик.

Лучший напорный бак 2023 года – нажмите ниже 05 Баллон-дозатор и бак под давлением

СВЯЗАННЫЕ: Вам не нужно звонить профессионалу, чтобы узнать, как заменить сиденье унитаза

ПОДРОБНЕЕ: Это 5 лучших комплектов для ванны и душа 2023 года

СВЯЗАННЫЕ: Как измерить грубый размер туалета?

Глава 6: Туалеты и раковины

В этом руководстве разъясняются требования стандартов ADA для туалетов и раковин.

Ниже приведены советы по обозначениям для пользователей программного обеспечения для чтения с экрана.
В этом документе ″ обозначает дюймы, а ′ обозначает футы.
Некоторые изображения сопровождаются визуально скрытыми заметками.&nbsp
Эти аннотации предваряются примечаниями к началу и концу изображения.

Требуемое соответствие

[§212, §213.3.4]

Стандарты охватывают доступ к раковинам и туалетам, которые используются для мытья рук в туалетах и ​​ванных комнатах. По крайней мере, один туалет, если он предусмотрен, должен соответствовать требованиям в каждом доступном туалете или ванной комнате и располагаться за пределами туалетного отсека.

Если раковины установлены в доступных комнатах или помещениях, должно соответствовать не менее 5%, но не менее одной раковины каждого типа. Это положение распространяется на раковины в комнатах отдыха, кухнях и мини-кухнях, классных комнатах и ​​других помещениях, которые должны быть доступны. Швабра или сервисные раковины, предназначенные для уборки или технического обслуживания, не подлежат уплате. Другие типы моек, используемые только работниками для выполнения работы, не обязаны соответствовать (§203.9), хотя соблюдение желательно.

Не менее 5% раковин, но не менее одной раковины каждого типа, должны соответствовать требованиям в каждой доступной комнате или пространстве, например, в лабораториях (§212.3). По крайней мере, 5% рабочих поверхностей также должны соответствовать требованиям (§226. 1).

Туалеты

[§606]

Спецификации для туалетов касаются свободного пространства на полу для подхода вперед, высоты, кранов и открытых труб и поверхностей. Стандарты также касаются зеркал, если они предусмотрены.

Смесители (§606.4) соответствуют как рабочие части.
Высота зеркала (§603.3) измеряется до нижней части отражающей поверхности (максимум 40 дюймов).
Высота туалета (§606.3) измеряется до края или стойки, в зависимости от того, что выше (максимум 34 дюйма).
Открытая сантехника (§606.5) защищена от прикосновения. Свободное пространство на полу (§606.3) для подхода вперед.

Рекомендация:   Вместо удлиненных приспособлений, которые значительно выступают из стен, следует использовать туалеты стандартного размера. Удлиненные раковины требуют большего доступа к смесителям и органам управления и сокращают доступное пространство для маневра.

Раковины

[§606]

К раковинам применяются те же критерии, что и к туалетам, но к некоторым раковинам допускается параллельный подход вместо переднего. На кухнях, мини-кухнях и комнатах отдыха без варочной панели или обычной плиты допускается параллельный подход к кухонным раковинам (§606.2, пример 1). Параллельный подход также разрешен в мокрых барах (т. е. в барах или стойках с раковинами с проточной водой, которые используются для смешивания напитков). Если предусмотрены раковины с несколькими чашами, только одна чаша должна соответствовать зазору между коленями и пальцами ног (§606.2, пример 7).

Параллельный подход разрешен к кухонным раковинам (то есть раковинам, используемым для приготовления пищи), расположенным в комнатах отдыха, мини-кухнях и подобных помещениях, в которых нет ни варочной панели, ни обычной плиты (§606.2, пример 1).

Рекомендация:  Если к кухонной мойке допускается параллельный подход, рекомендуется предусмотреть передний подход для большего удобства использования. В качестве опции можно установить дверцы шкафа, которые можно открывать, чтобы обеспечить подход вперед. Убедитесь, что раздвижные двери не загораживают необходимое свободное пространство на полу. Однако там, где требуется подход вперед, важно, чтобы пространство между коленями и пальцами ног оставалось свободным.

Туалеты и раковины в жилых помещениях

[§606.2, §606.3]

В жилых помещениях с ограниченными физическими возможностями туалеты и раковины должны соответствовать. Допускаются дополнительные исключения для светильников в этих помещениях.

Исключения для туалетов и раковин в жилых помещениях

Унитаз колен и пальцев ног

Под санузлами разрешается размещать шкафы, если их можно вынуть без удаления или замены сантехники, чистовой пол проходит под ним, а стены за шкафом и вокруг него отделаны (§606.2, исключение 3).

Кухонные раковины, которые регулируются на минимальную высоту 29 дюймов и максимальную высоту 36 дюймов, разрешены, если грубая сантехника позволяет подсоединить подающие и дренажные трубы для раковин, установленных на высоте 29 дюймов (§606. 3, пример 2).

Детские туалеты и раковины

Спецификации, основанные на детских размерах, могут применяться, если туалеты или раковины предназначены в первую очередь для использования детьми в возрасте 12 лет и младше. Эти положения, структурированные как исключения, являются необязательными и служат альтернативой измерениям для взрослых. Стандарты не требуют, чтобы строительные элементы, включая туалеты и раковины, были спроектированы или изготовлены для использования в первую очередь детьми. Это определение зависит от других строительных требований или правил, передовой практики, предпочтений клиента или других факторов. Исключения предусмотрены для двух возрастных групп: дети от 6 до 12 лет и дети 5 лет и младше.

Параллельный подход разрешен к туалетам или раковинам, которыми пользуются в основном дети в возрасте 5 лет и младше (§606.2, пример 5). Для этой возрастной группы стандартная высота приспособления слишком мала, чтобы обеспечить доступ вперед.

Раковина для детей в возрасте 5 лет и младше

Параллельный подход разрешен к раковинам и туалетам для детей в возрасте 5 лет и младше.

В туалетах и ​​раковинах, которые в основном используются детьми в возрасте от 6 до 12 лет, требуется подход вперед. Однако допускается меньший зазор для колен (минимум 24 дюйма), если край или рабочая поверхность не выше 31 дюйма над финишным полом или землей ( §606.2, Пример 4).

Свободное пространство на полу или на земле

[§606.2, §305]

Свободное пространство на полу в туалетах и ​​большинстве раковин должно обеспечивать доступ вперед и включать пространство для коленей и пальцев ног. Желательно, но не обязательно, чтобы свободное пространство пола располагалось по центру под светильником. Пространство для коленей и пальцев ног должно находиться под чашей, элементами управления краном и другими рабочими частями приспособления и должно иметь глубину от 17 до 25 дюймов. Если свободное пространство на полу загромождено с обеих сторон более чем на половину глубины, например, нишами, для маневрирования требуется дополнительное свободное пространство.

Ни один элемент, включая диспенсеры для полотенец, сушилки для рук и т. д., не может перекрывать свободное пространство пола за пределами обозначенного пространства для коленей и пальцев ног.

Туалет и ванные комнаты в частном офисе

В одноместных туалетных комнатах или ванных комнатах, доступ к которым осуществляется только через частный офис, а не для общего или общественного пользования, туалеты не должны соответствовать требованиям по высоте или пространству для коленей и пальцев ног (§606.2, упр. 2, §606.3, упр. 1 ). В тех случаях, когда шкафы располагаются под туалетами, рекомендуется, чтобы шкафы были легкосъемными, с чистовым полом внизу и готовыми стенами за ним, аналогично требованиям, предъявляемым к туалетам в жилых помещениях.

Зазоры между коленями и пальцами ног

Пространство для коленей и пальцев ног должно быть не менее 30 дюймов в ширину и от 17 до 25 дюймов в глубину от переднего края свободного пространства на полу. Эти указанные зазоры обеспечивают пространство для водопровода, корпусов и опор за пределами минимальных зазоров. Никакие предметы не должны выступать в требуемые зазоры, кроме впадины перелива.

Не допускается никаких выступов в минимальное пространство (кроме углубления перелива). Размеры пола для пространства для коленей и пальцев ног составляют минимум 30 дюймов в ширину и максимум 17–25 дюймов в глубину от переднего края свободного пространства на полу.

За пределами глубины 8 дюймов, измеренной от передней кромки, минимальный высокий зазор 27 дюймов может уменьшить высоту 18 дюймов до минимальной высоты 9 дюймов (пространство для пальцев) при пролете 3 дюйма (уклон 6:1). Когда колено и носок глубже 17″, дополнительная глубина должна обеспечивать полный просвет колена не менее 27″ в высоту.

Линия размеров пальцев ног показывает максимальную высоту 9 дюймов и глубину 6 дюймов.
Пространство для колен поднимается на 18 дюймов с высоты 9 дюймов до высоты 27 дюймов при горизонтальном пролете 3 дюйма (соотношение 6: 1).
Пространство для колен составляет 8 дюймов в глубину при полной высоте 27 дюймов (для глубины 11 дюймов для пространства для колен и общей глубины 17 дюймов, включая пространство для пальцев ног 6 дюймов).

Пространство для коленей и пальцев ног и глубина досягаемости

Пространство для коленей и пальцев ног должно быть такой глубины, чтобы дотянуться до органов управления смесителей, дозаторов мыла и других функциональных частей. Это требование необходимо, поскольку вытягивание вперед большинства людей обычно не выходит за пределы пальцев ног. Допускается открытое пространство за пределами требуемого зазора между пальцами ног.

Во избежание проблем с мусоропроводами, выступающими в пространство между коленями и пальцами ног, используйте раковину со сливом, расположенным в задней части чаши, а не в центре. В раковинах с двумя чашами пространство для коленей и пальцев ног требуется только под одной чашей (§606.2, пример 7).

Досягаемость в туалете

Максимальная досягаемость с 48 дюймов уменьшается до 44 дюймов, когда глубина досягаемости вперед над препятствием превышает 20 дюймов.

Рекомендация:  Диспенсеры для полотенец должны быть пригодны для использования в доступных туалетах, чтобы людям не приходилось управлять мобильными устройствами мокрыми руками. Убедитесь, что диспенсеры или любые другие элементы не перекрывают свободное пространство туалета за пределами отведенного места для коленей и пальцев ног.

Рекомендация:   Если к раковине предусмотрен параллельный подход, располагайте приспособление и рабочие части вдали от углов, чтобы они были в пределах досягаемости с свободного пространства на полу.

Смесители и рабочие детали

[§606.4, §205, §309]

Органы управления кранами, дозаторы мыла и другие элементы, требующие ручного управления, должны использоваться одной рукой и не требуют сильного захвата, защемления или скручивания запястье или более пяти фунтов силы (lbf) для работы. Дозирующие краны с ручным или сенсорным управлением должны оставаться открытыми не менее 10 секунд.

Смесители и дозаторы, активируемые движением или бесконтактные, обеспечивают более легкий доступ и подходят для более широкого круга пользователей. Этот тип управления не должен оставаться активным в течение минимального времени.

Открытые трубы и поверхности

[§606.5]

Во избежание травм и ожогов водопроводные и дренажные трубы под туалетами и раковинами должны быть изолированы, закрыты или сконфигурированы так, чтобы предотвратить контакт. Под унитазами и раковинами не должно быть острых или абразивных поверхностей. Ограждение труб и поверхностей должно соответствовать зазору между коленями и пальцами ног.

Рекомендация:  Если предусмотрено несколько туалетов, изолируйте трубы в каждом туалете, поскольку может быть неясно, какое приспособление соответствует требованиям.

Общие вопросы

Какие типы приемников исключены из списка «служебных приемников»?

Используемый в Стандартах термин «сервисные раковины» аналогичен по значению термину «швабры» и относится к раковинам, используемым для уборки или технического обслуживания.

Должны ли раковины для работы соответствовать требованиям?

Раковины и другие элементы, используемые только сотрудниками для работы, не обязаны соответствовать требованиям (§203.9). Примеры включают раковины на кухнях ресторанов и в лабораториях, не используемых для обучения. Желательно обеспечить доступ к умывальникам для работы. Раковины в общественных местах и ​​помещениях общего пользования, которые не используются сотрудниками исключительно для работы, включая классы и лаборатории, используемые для обучения, должны соответствовать требованиям. Там, где предусмотрено несколько приемников, не менее 5%, но не менее одного, каждого типа должны соответствовать требованиям (§212.3).

Должны ли раковины в прачечных соответствовать требованиям?

Раковины в прачечных, которые не используются исключительно сотрудниками для работы, например те, которые предназначены для использования жильцами или гостями в жилых помещениях, общежитиях и других временных помещениях, должны соответствовать. Те, которые расположены в коммерческих прачечных и используются только сотрудниками, а также швабры или служебные раковины, расположенные в прачечных, не обязаны соответствовать требованиям.

Должна ли чистая площадь у туалетов и раковин располагаться по центру?

Нет. Желательно, хотя и не обязательно, чтобы свободное пространство на полу было номинально по центру светильника. Однако свободное пространство пола должно полностью покрывать светильник.

Когда раковины или туалеты должны быть предназначены для использования детьми?

Стандарты не определяют, где раковины или туалеты должны быть разработаны специально для детей. Это решение обычно принимается на основе других строительных норм или правил, передовой практики, предпочтений клиента или других факторов. Вместо этого в Стандартах предусмотрены исключения, которые можно использовать, когда принимается решение о разработке светильников для использования в первую очередь детьми в возрасте 12 лет и младше.

Могут ли трубы, мусоропроводы или другие элементы выступать в пространство между коленями или пальцами ног?

Нет. В пределах необходимого зазора между коленями и пальцами ног допускается только углубление перелива.

Нужно ли ограждать пространство за пределами максимального 6-дюймового пространства для ног?

Нет, вкладывать не нужно. Допускается открытое пространство за пределами максимального расстояния между пальцами 6 дюймов.

Как разместить мусоропроводы у раковин?

Один из вариантов — выбрать раковину со сливом, расположенным в задней части чаши, а не в центре. Другой вариант — раковина с двумя чашами, в которой место для коленей и пальцев ног предусмотрено только под одной чашей.

Исключение, разрешающее боковой доступ к некоторым кухонным мойкам, применимо только к тем, которые расположены на кухнях?

Исключение распространяется на кухонные раковины (т. е. используемые для приготовления пищи), расположенные в комнатах отдыха, мини-кухнях и кухнях, комнатах для вечеринок и подобных помещениях, если они не содержат варочную панель или плиту. Другие типы кухонных приборов, включая микроволновые печи, не влияют на применение этого исключения.

Может ли туалет располагаться за пределами туалетной комнаты?

Да. Стандарты не запрещают размещение туалетов за пределами туалетных комнат, если это разрешено кодексами и другими нормативными актами.

Можно ли предусмотреть туалет в туалете, доступном для инвалидных колясок?

Да. Однако туалетное отделение должно соответствовать требованиям, предъявляемым к туалетным комнатам, включая пространство для разворота (§604.8). Второй доступный туалет должен быть предусмотрен за пределами купе (§213.3.4).

Должны ли бесконтактные смесители (с датчиком движения) оставаться открытыми не менее 10 секунд?

Нет. Элементы управления краном с ручным управлением, которые измеряются и активируются в течение установленного периода времени, должны оставаться открытыми не менее 10 секунд. Элементы управления краном, активируемые движением, не обязаны оставаться открытыми в течение минимального времени.

Можно ли располагать доступные зеркала над туалетами?

Да. Доступные зеркала могут располагаться над унитазами или столешницами, если нижняя часть отражающей поверхности находится не более чем на 40 дюймов над чистовым полом (§603.3). Нижняя часть отражающей поверхности зеркал, не расположенных над унитазами или столешницами, должна находиться не более чем на 35″ над чистовым полом.

Если в туалетной комнате есть зеркало в полный рост и зеркало над столешницей или унитазом, должны ли оба типа соответствовать требованиям?

Нет. Стандартам требуется только одно зеркало в туалетной комнате. Если над туалетами или прилавками и в других местах в туалетной комнате установлены зеркала, желательно, но не обязательно, чтобы по одному зеркалу каждого типа соответствовало требованиям.

Должны ли туалеты и раковины, установленные на открытых площадках, соответствовать Стандартам?

Да. Как в помещении, так и на открытом воздухе, туалеты и раковины, которые обслуживают доступные объекты или пространства, включая, помимо прочего, рыболовные пирсы, места для отдыха на лодках, а также места для пикников и кемпингов, должны соответствовать требованиям.
