Виды соединения профилированного бруса в угол

Углы дома традиционно считаются зонами, где наиболее велик риск теплопотерь, поэтому при строительстве важно добиться того, чтобы зазоры между венцами, образующими угол, отсутствовали. Помочь в этом может соединение бруса шип и паз, представляющее собой особое крепление без гвоздей, при этом брусья настолько точно подогнаны друг под друга, что появление щелей полностью исключено. Именно эта особенность считается важнейшим преимуществом пиломатериала.

Что такое теплый угол

Это герметичный стык, дающий равномерную усадку. Угловое соединение бруса в теплый угол, или шип-паз, позволяет повысить эксплуатационные характеристики постройки, добиться исчезновения «мостиков холода» и сквозняков.

Технология углового соединения бруса:

1.

   Разметка, для точности лучше использовать шаблон.

2.

   В боковой плоскости одного из венцов делается паз, в другом – шип, полностью симметричный.

3.

   Сборка стен по принципу первый брус-шип справа, второй – слева.

4.

   Крепление производится круглыми нагелями.


Пазы делают в производственных условиях на специальном оборудовании. Самостоятельно их можно вырезать бензопилой, ручным станком или лобзиком. Чтобы конструкция в итоге получилась прочная, важно изначально использовать качественный материал с влажностью не более 20%. Для дополнительного утепления могут применяться герметики.

Преимущества теплого угла

Плюсы соединения профилированного бруса в теплый угол:

•

  Отсутствие щелей, промерзания.

•

  Высокая скорость монтажа, с работой справится даже непрофессионал. «Мокрые» работы, в том числе с бетоном, не требуются.

•

  Привлекательность снаружи и изнутри дома.

•

  Облицовка и утепление не потребуется.

•

  Поможет поддерживать комфортный микроклимат: зимой в помещении будет тепло, летом – прохладно.

•

  Устойчивость крепления.

•

  Для соединения элементов угла не требуются гвозди и иные крепления.

•

  Даже после усадки щель между шипом и пазом не превысит 1-3 мм. В некоторых случаях зазоры специально делают большими, до 5 мм – это существенно упрощает конопатку сруба.


Однако соединение деревянного бруса в теплый угол имеет нюансы:

1.

   Точно подогнать шип и паз один под другой могут только мастера.

2.

   Теплый угол дороже, чем соединение встык, но в результате помогает экономить на использовании отопительных приборов и конопатке.


Основные разновидности угловых соединений

Существует несколько видов соединения бруса:

1.

   Ласточкин хвост. Эта технология соответствует ГОСТу 30974-2002. Трапециевидный шип полностью соответствует по размерам и форме паза. Вариант помогает достичь устойчивости каркаса. Очень экономичный метод, позволяющий получить эстетичный угол, попадание влаги внутрь замка невозможно. Относится к холодным типам соединения, поэтому для сохранения тепла нужно использовать утеплитель. Минус – сложность аккуратного вырубания шипов-трапеций.

2.

   В лапу. Простой в исполнении вариант, при котором используется Т-образное соединение торцевых элементов.

3.

   В полдерева. Торцы брусьев скреплены за счет специальных выемок. Крепление очень прочное, но имеет сквозную щель.

4.

   С коренным шипом. Способ походит для небольших домиков, в которых длина постройки равна длине бруса. В результате получается прочный каркас, устойчивый к землетрясениям и ветровой нагрузке.

5.

   Встык с фаской. В двух элементах прорезается паз под фаску. Позволяет добиться прочности и герметичности..


Наиболее распространенные типы соединения бруса для домиков и бань – в лапу и в полдерева. Первый способ более сложен, но позволяет получить надежное крепление. Второй – прост в исполнении, но смотрится менее интересно.

Кроме того, соединение бруса в углах подразделяется на типы. С остатком и без остатка. Первый вариант – прочное крепление, создающее герметичность, при нем брусья, проходя сквозь угол, выходят наружу. Получается красивая постройка, напоминающая старинные русские терема. Однако недостаток этого крепления в том, что возрастут расходы материала.

Соединение бруса в теплый угол с остатком проводится различными способами:

1.

   Односторонний замок. В нижней половине бруса делается выемка для верхнего.

2.

   Двусторонний замок. Пропилы делаются на обоих элементах, такое крепление – профилактика скрещения, однако важно, чтобы скрепляемые венцы были гладкими.

3.

   «В обло», четырехсторонний замок. Самое прочное крепление, не нуждающееся в поддержке нагелями. Запил производится со всех сторон пиломатериала.


При угловом соединении профилированного бруса без остатка компоненты не выходят за границы стен.

Наконец, крепление встык можно использовать только в том случае, если брус как следует просушен. Для его реализации следует поместить венцы в шахматном порядке, скрепив их нагелями.

Варианты соединения встык

Соединение бруса встык считается самым простым креплением. Для его реализации потребуются уголки или пластины из металла, которые крепятся гвоздями или скобками. Для обеспечения плотности прилегания торцы должны быть выровнены. Для защиты от продуваний через зазор снаружи соединение дополнительно утепляют теплоизолирующим материалом, а внутри конопатят.

Преимущество этого способа соединения бруса в углах – простота выполнения. Минус – нельзя использовать для создания теплого угла из бруса, недостаточно эффективно сохраняет тепло. Поэтому такое крепление выбирают не для домиков, а для хозяйственных построек.

Способ соединения бруса встык со шпонкой – предполагает использование усиливающего элемента – шпонки из осины, ясеня, дуба. Для реализации в торцевых и боковых плоскостях делают отверстия в форме шпонки. Форма при этом может быть прямоугольной или хвост ласточки.

Соединения углов для клееного бруса

Виды соединений клееного бруса различны. Классификация угловых соединений такая же, как и у профилированного бруса и бревен, однако вариант «в обло» использовать нельзя, поскольку пиломатериал прямоугольного сечения, поэтому круглую врубку реализовать не получится. Можно выбрать варианты с остатком (в чашу) или без остатка (в лапу). Первый – самый распространенный, позволяет добиться хорошей теплоизоляции угла, эстетичности и устойчивости постройки. Недостаток – повышенный расход материала.

Без остатка или в лапу – вариант соединения клееного бруса, способствующий экономии материала, однако необходима облицовка. В противном случае поверхности будут промокать и промерзать.

Таковы основные варианты соединения бруса между собой. Конечно, добиться полной герметичности можно только в том случае, если работы выполняет мастер с опытом. Поэтому тем, кто не обладает квалификацией, лучше обратиться к специалистам «Уютной дачи», которые выполнят работы качественно и быстро. Дерево не терпит невнимательного отношения, с ним должен заниматься тот, кто умеет это делать.

Собственное производство дает «Уютной даче» возможность идеально точно подогнать элементы домокомплектов один под другой. Готовые к сборке проекты в наличии на складе, поэтому после заказа сотрудники доставят их на участок, где соберут. Вам останется только насладиться комфортом и теплом.

Соединение бруса — типы крепления профилированного и клееного бруса

При строительстве сруба из бруса важным этапом является соединение двух звеньев между собой. Соединить брус нужно в нескольких случаях: угловые соединения, удлинение отдельного звена в длину. Соединения бруса во всех ситуациях требует знаний и навыка. Чтобы правильно сделать соединение бруса, узнать какие варианты бывают в продольном и угловом, т-образном случаях, дочитайте эту статью до конца.

Соединение бруса

Содержание

• 1 Виды соединений
  • 1.1 Крепление в чашу
  • 1.2 Крепление в лапу
  • 1.3 Крепление встык
  • 1.4 Крепление при помощи шпонок
  • 1.5 Крепление при помощи коренного шипа
• 2 Сращивание в замок и простое
• 3 Т-образное сращивание
• 4 Сращивание по длине
• 5 Соединение углов сруба
  • 5.1 Способ соединения с остатком
  • 5.2 Соединение углов без остатка
  • 5.3 Похожие статьи

Виды соединений

Соединения бруса в углах и по длине выполняется по нескольким различным методикам. Каждая из них имеет свои особенности плюсы и минусы.

Сращивание бруса не сильно отличаются от бревенчатых, но имеют ряд своих тонкости. Для углов используют следующие способы узлов: с остатком и без остатка, для т-образного и в длину: замковые и простые. Есть стыковки вертикальные и горизонтальные.

Все варианты — и угловые, и продольные, и вертикальные, по узлам делятся на виды: в чашу, в лапу, в стык, коренным шипом и т.д. Все они подходят под строительство дома из бруса.

Крепление в чашу

Соединение в чашу

Такое соединение материала между собой выполняется при помощи конструкции пазов и только для угловых вариантов. Эти пазы могут быть: двухсторонними, односторонними и четырехсторонними. Для такого крепления в брусе делают вырубки с одной стороны (сверху или снизу). Делается вырубка параллельно сечению материала. Так соединяют не только простой брус, но и клееный и профилированный.

Крепление в лапу

Это крепление подразумевает пропил пазовой системы с двух сторон деревянного пиломатериала на 1/4 от сечения. Эта кропотливая работа требует внимания и точности, поэтому делают ее долго. А брус не должен иметь такие недостатки, как трещины и червоточины.

Если система четырехсторонняя, то пропилы выполняются со всех сторон бруса. Такая стыковка считается одной из самых прочных.

Крепление встык

соединение в стык по углам

По производительности самый быстрый вариант скрепления материала — это встык. Конструкция состоит из двух брусков, которые прикладывают друг к другу и скрепляют при помощи железных пластин. Крепится конструкция строительными скобами или длинными гвоздями. Но такое соединение будет прочным, только если мастер имеет соответствующий навык и работа выполнена тщательно. В противном случае, герметичности у конструкции нет, и потери тепла в доме увеличиваются.

Крепление при помощи шпонок

Соединение при помощи шпонки

Можно скрепить брус при помощи шпонок. Шпонки — это клинышки, которые вколачиваются в специально выпиленное соединение. Прочность узла при помощи шпонок зависит от качества клинышка. Бывают шпонки: поперечная, продольная и косая. Косую используют профессионалы. Несмотря на высокую прочность, выполнить такую связку своими руками непросто.

Крепление при помощи коренного шипа

Узел состоит из выпиленных шипа на одном торце бруса, и паза на другом. Соединить коренной шип просто. При монтаже в пропил укладывается утеплитель из джута или войлока. Выпиливая элементы, нужно быть точным, так как соединение коренной шип должно быть плотным, герметичным. Только так можно избежать больших потерь тепла.

Сращивание в замок и простое

Все узлы стыковки пиломатериала между собой можно разделить на: в замок и простые. Замковые типы считают более прочными, но выполнить их самостоятельно сложно. Используют замковые узлы для скрепления, как в углах, так и по длине.

Типы соединений замками подразделяются на способы:

1. Простой замок (накладной).
2. Накладной замок с шипом.
3. Замок с прирубкой.
4. Накладной замок с углом
5. Сковородник.
6. Замок натяжной.

Замковые узлы снизят усадку сруба из бруса и более прочные, часто используются, например, под строительство дома из клееного бруса.

К простым узлам относятся варианты: в стык (о нем мы уже говорили) и «в пол дерева».

Стык в пол дерева уже названием говорит о своей конструкции. В брусе под 90 градусов выпиливают половину сечения. Собирают это сращивание при помощи шпонок, отверстия под которые делают перед укладкой.

Популярно скрепление «ласточкин хвост», по надежности одно из самых прочных . Его можно отнести к сращиванию в коренной шип, отличие лишь в выступе, который имеет не прямые формы а трапециевидные. Паз тоже выполняется под него.

Еще одна разновидность узла — «ласточкин хвост в лапу». В торце дается сразу несколько трапециевидных выпилок. Но выполнить такое соединение сложно, поэтому применяют его редко.

Т-образное сращивание

Т-образное крепление

Т-образное сращивание применяют ко всем видам пиломатериалов, так как формировать внутренние стены подразумевает любое строительство дома из профилированного бруса. Также т-образное крепление используется для присоединения вертикального деревянного бруса к горизонтальному. Для выполнения такого вида стыковок применяют:

1. Симметричный шип (трапециевидный), глухое и нет.
2. Прямой шип.
3. Замок с пазом.
4. Соединение в коренной шип.
5. Сковороднем
6. Полусковороднем и т.д

Для выполнения такой работы не обязательно приглашать специалистов, так как понадобятся простейшие инструменты: деревянные нагеля, электролобзик, бруски. Особенно популярно такое соединение у профилированного и клееного бруса, так как работать с материалом проще.

Сращивание по длине

Такие варианты характерны для пиломатериала, если стена дома имеет нестандартную длину. Например, ширина дома 3 м, а длина 10 м. Стандартная длина бруса 6 м, выходит нужно нарастить на 4 м.

Для такого сращивания используют узлы: в»пол дерева», косой замок, шип с нагелями продольный, коренной шип. Для укрепления и увеличения жесткости конструкцию прошивают нагелями или другими видами крепежа. О крепеже для бруса можно прочесть ТУТ.

Прошивку осуществляют на этапе монтажа. На торце каждого звена делается паз или шип, в случае с шпонкой два паза. Соединять нужно плотно, предварительно утеплив каждый стык.

Крепить в «пол дерева» несущие стены не рекомендуется. Для таких стен подойдет «коренной шип», «ласточкино гнездо», либо косой замок. Подробнее о этих продольных соединениях бруса мы уже говорили ТУТ.

Соединение углов сруба

Угловые соединения могут быть «с остатком» или «без остатка». Отличие в концах бруса которые либо будут выходить за пределы сруба, либо нет.

Способ соединения с остатком

Соединение бруса углов с остатком более затратное (увеличивается расход материала). Но зато теплоемкость и защитные функции у такого угла выше. Наиболее используемый вариант крепления бруса с остатком это «в курдюк».

Конструкция состоит из выпиленных чаш, в каждой из которых делается выступ, который находится поперек выпила. А в другом бруске делают паз, который соответствуют этим выемкам.

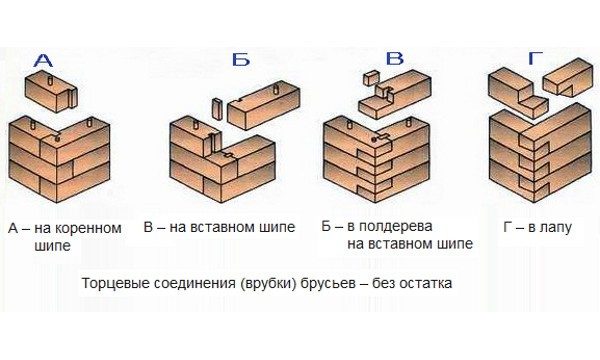

Соединение углов без остатка

Соединение без остатка

Сращивание бруса без остатка выполняется несколькими типами узлов: «в чашу», «в охоп» или «в охряп». Самый распространенный вариант — в чашу.

Чаши в брусе делают на специальном станке чашкорезе, или вручную при помощи пилы. У специалистов есть мобильный чашкорез, им можно выполнять работы прямо на строительной площадке. Брус укладывается одной чашей на другую. Между ними прокладывают утеплитель войлочный или джутовый.

Соединение бруса «в охлоп» похоже на «в чашу», но отличается расположением выпила. Чашу вырезают сверху, а не снизу.

Наиболее сложным считается соединение угла «в охряп». Для формирования такого типа узла в брусе делают выемки в двух сторон.

Если сравнивать с основными видами соединение «в охряп», то оно похоже на «в лапу». Только в данной конструкции убирают торец бруса, тем самым формируя угол без выступа. Соединяют брус в такой угол при помощи нагелей и присек. Такой тип соединения не имеет высокой ветроустойчивости, поэтому зачастую прямой выпил заменяют трапециевидным.

Любое соединение нужно обговорить со специалистами, так как выбирать нужно, отталкиваясь от особенностей конструкции. Для профилированного бруса соединения в длину допускаются только по определенным параметрам, согласна ГОСТу 30974-2002 «Соединение угловых деревянных и бревенчатых малоэтажных сооружений. Размеры, конструкция и классификация.»

Любое соединение нарушает герметичность стен, поэтому перед монтажом нужно проложить специальный утеплитель и обработать стыки антисептиками, так как в дальнейшем это будет сделать сложно, особенно у профилированного бруса.

Типы соединений стальных балок и их детали

🕑 Время чтения: 1 минута

В конструкциях используются различные типы соединений стальных балок. Соединения стальных балок подразделяются на две группы, а именно каркасные и сидячие соединения.
В соединениях рамных стальных балок балка соединяется с опорным стальным элементом через фитинги, тогда как в случае соединений с опорой балка располагается на опоре, как и в случае, когда балка размещается на каменных стенах.
В этой статье обсуждаются различные типы соединений стальных балок.

Рис.1: Различные типы соединений стальных балок

Рис.2: Соединения стальных балок 9000 8

Состав:

• Типы соединений стальных балок
  • Соединение стальной балки с болтовым креплением
  • Соединение стальной балки с опорой на болтах
  • Соединение стальной балки с сварным каркасом
  • Соединение стальной балки со сварным седлом
  • Торцевая пластина Соединение стальной балки
  • Соединения балок из специальной стали
  • Каталожные номера:

Ниже приведены различные типы соединений балок:

• Болтовые соединения
• Резьбовые соединения
• Сварные рамные соединения
• Сварные соединения седла
• Соединения торцевой пластины
• Специальные соединения
• Простые, жесткие и полужесткие соединения

Соединения стальных балок с болтовым креплением

В этом типе соединения стальные балки соединяются с опорными элементами, будь то стальные балки или колонны с углом соединения стенок, как показано на рисунке 3.

Рис. 3: Болтовое соединение стальной балки

Обычно соединение проектируется с учетом нагрузок на конце балки. При проектировании соединения необходимо учитывать прочность, тип и размер крепежных элементов, а также прочность основных материалов.
Минимальная длина соединительного уголка должна быть не менее половины ширины стенки балки в свету. Эта мера предназначена для обеспечения достаточной жесткости и стабильности.
Существуют различные стандартные размеры болтовых рамных соединений, а также их пропускная способность, предусмотренная кодами. Целью такого стандартизированного соединения является увеличение скорости проектирования.
Рекомендуется использовать минимальное соединение, достаточное для того, чтобы выдержать приложенную нагрузку, чтобы сделать конструкцию максимально экономичной.

Стальная балка с болтовым соединением

Существует два основных типа болтовых посадочных соединений, включая неусиленные болтовые посадочные соединения и усиленные болтовые посадочные соединения, как показано на Рисунке 4 и Рисунке 5.

Рис.4: Неподкрепленное болтовое соединение седла

Рис.5: Усиленное болтовое соединение седла

Если реакции на концах балки велики, то рекомендуется рассмотреть усиленные соединения седла, поскольку они имеют достаточную способность противостоять большим усилиям, в то время как способность неусиленного соединения седла ограничена из-за ограниченной способности изгиба опорного уголка, который заедает. выходит горизонтально.
Самым выдающимся преимуществом соединения сиденья является то, что балка может быть изготовлена ​​экономично, а сиденье обеспечивает немедленную поддержку во время монтажа.
Функция верхнего уголка, используемого в соединении сиденья, состоит в том, чтобы предотвратить случайное вращение балки.
Стоит отметить, что данный вид подключения не требует значительной технологической детализации. Болтовые соединения желательны с экологической точки зрения, поскольку конструкцию можно демонтировать, а элементы можно использовать в других проектах. Кроме того, болтовые соединения могут быть легко установлены.

Соединение стальной балки со сварным каркасом

Как и два других типа балочных соединений, сварные рамные соединения различных размеров с их грузоподъемностью доступны и предоставляются кодами.
Сварной шов соединения подвергается прямому сдвиговому напряжению и напряжению, вызванному нагрузками на балку, влияющими на рисунок сварного шва. Поэтому эти напряжения необходимо учитывать.
Очевидно, что часть сварочных работ выполняется в сложных условиях, поскольку трудно добиться высокого качества сварки из-за движений стальных элементов, вызванных ветром или другими факторами.

Сварные соединения стальных балок

Оно похоже на болтовое посадочное соединение, но для крепления используется сварка, а не болты. Нагрузки на балку эксцентрично воздействуют на рисунок сварного шва и создают напряжения. Таким образом, как и сварные рамные соединения, такие напряжения необходимо учитывать.
Типы сварных соединений седла включают неусиленное седло и усиленное седло. Первый используется в случае малых приложенных нагрузок, тогда как последний подходит в случае больших нагрузок.
Рекомендуется использовать болты для соединения нижней полки балки с седлом. Эти болты можно снять или оставить на месте после завершения процесса сварки. Сварное соединение нежелательно с точки зрения окружающей среды и рабочих. Это связано с тем, что такое соединение не может быть легко демонтировано или возведено.

Соединение стальной балки торцевой пластины

Этот тип соединения стал возможен благодаря использованию сварочного искусства. Торцевая пластина соединена со стенкой балки посредством сварного шва, поскольку ее мощность и размер определяются способностью к сдвигу стенки балки, примыкающей к сварному шву.
Нагрузка, приложенная к соединению на конце стержня, не имеет эксцентриситета. Существуют различные типы соединений торцевых пластин, включая гибкие, полужесткие и жесткие соединения торцевых пластин.
Следует знать, что изготовление и раскрой следует проводить с особой тщательностью, чтобы избежать ошибок. Например, обрезка балок по длине должна быть максимально точной.
Наконец, соединения с торцевыми пластинами не подходят для высоких стальных конструкций.

Соединения балок из специальной стали

Этот тип соединений используется в случае, когда расположение конструктивного элемента таково, что стандартные соединения не могут быть использованы.
Например, углы пересечения могут отличаться в определенной степени, а также когда центры балок смещены от центров колонн.
Примеры специальных соединений включают рамку с изогнутой пластиной, одинарную стеновую пластину, одностороннюю рамку, уравновешенную пластину стенки и соединение типа Z.
Способность соединений передавать моменты на колонны зависит от степени жесткости соединений. Чем выше степень жесткости соединения балок, тем больше возможность передачи моментов на колонны.
Если соединение предназначено для передачи моментов, то оно должно выдерживать поперечные усилия от балки и передавать моменты на колонны.
Подробнее: Какие существуют типы каркасных систем из конструкционной стали? Типы систем перекрытий для строительства многоэтажных стальных конструкций Строительство фундаментов, колонн, балок и перекрытий стальных каркасных конструкций Свойства конструкционной стали для проектирования и строительства стальных конструкций

Каталожные номера: 9006 5

1. Д. Г. Браун, Д. С. Айлес, Э. Яндзио. Конструкция стального здания: каркасы средней высоты со связями: в соответствии с Еврокодами и Национальными приложениями Великобритании. Институт стальных конструкций. Беркшир, с. 72-75. 2009 г.. (стр. 365).
2. Фредерик С. Мерритт, Джонатан Т. Рикеттс. Справочник по проектированию и строительству зданий. 6-й. изд. Нью-Йорк: McGraw-Hill, 2001.

.

3. Стальной каркас. 2016. По состоянию на 28 октября 2017 г.

Соединения момента между балками — EngineerExcel

Момент — это сила, которая пытается притянуть балку или другой объект, чтобы повернуть его. Моментное соединение — это тип соединения, которое предотвращает эту вращающую силу, передавая энергию и удерживая две балки на одном месте.

Содержание

• Что такое моментное соединение между балками?
• Типы соединений балки с балкой для моментов
  • Торцевая пластина частичной глубины
  • Концевая пластина полной глубины
  • Удлиненная торцевая пластина
  • Усиленная удлиненная торцевая пластина
  • Соединение двутавровой балки
• Уравнения для силы момента между балками
  • Равномерно распределенная нагрузка на балку, закрепленную на одном конце
  • Сосредоточенная нагрузка на балку, закрепленную на одном конце
  • Равномерно распределенная балка, закрепленная на обоих концах

Что такое моментное соединение между балками?

Моментное соединение представляет собой конструкционное соединение, противодействующее силам изгибающего момента. Хотя эти изгибающие моменты присутствуют во многих предметах повседневного обихода, таких как стулья или кушетки, они чаще всего изучаются в балках. Балка даже под действием силы собственной гравитации будет создавать изгибающий момент, пытаясь повернуть ее по кругу в направлении от исходной точки.

Соединение балки с балкой – это сварное соединение между двумя балками. Как правило, одна балка больше похожа на вертикальную колонну, а другая выступает из нее горизонтально. Это обычная структурная опора, используемая в зданиях и мостах.

Часто их называют «консольными балками». Подумайте о вывеске, висящей на здании, с названием магазина. Этот знак действительно висит на балке, прилагая силу момента к концу, соединенному со зданием, пытаясь вырваться из кирпича и раствора.

Типы соединений балок для моментов

Соединения, устойчивые к моменту, чаще всего используются в одноэтажных или многоэтажных зданиях, часто из металлических балок, которые выдерживают большой вес. Существует несколько способов выполнения этих соединений между балками или между стеной здания и балкой. Здесь мы обсудим некоторые из наиболее распространенных типов. Обратите внимание, что мы говорим «соединения балок», часто мы говорим о конфигурации двутавровой балки, распространенном типе конструкционной балки.

Перед тем, как двигаться дальше, важно определить, что такое «торцевая пластина». Торцевая пластина обычно представляет собой плоскую металлическую пластину, приваренную к тонкой вертикальной части двутавровой балки, а затем прикрученную к стене или другой поверхности. Эта пластина должна быть плотно прижата к допускам по размеру, поскольку она является неотъемлемым конструктивным элементом, который должен входить в двутавровую балку.

Хотя эти тарелки недорогие, у них есть и обратная сторона. После того, как он сделан, нет регулировки его длины или высоты луча. Если торцевая пластина не подходит к двутавровой балке, ее нужно будет переделать.

Часто эти торцевые пластины изготавливаются из стали, хотя они могут быть из разных материалов. Точно так же большинство двутавровых балок изготовлены из конструкционной стали того или иного типа.

Торцевая пластина неполной глубины

Торцевая пластина неполной глубины не растягивает по длине тонкую часть двутавровой балки. Вместо этого он остается в пределах двух горизонтальных расширений, закрывающих двутавровую балку. Этих пластин обычно достаточно для многих применений, поскольку они могут выдерживать до 75% сопротивления сдвигу/моменту, создаваемого балкой.

Торцевая пластина полной глубины

Торцевая пластина полной глубины представляет собой тип стальной торцевой пластины, приваренной по всей длине/высоте двутавровой балки. Преимущество использования торцевой пластины полной глубины по сравнению с частичной заключается в том, что она обеспечивает большее сопротивление внутреннему моменту, создаваемому балкой. Торцевая пластина полной глубины может покрывать до 100% сопротивления балки.

Удлиненная торцевая пластина

Удлиненная торцевая пластина делает именно это: она выходит за пределы высоты двутавровой балки, выступая над или под ней, или и там, и там, чтобы обеспечить большее сопротивление силе момента, создаваемой балкой и воздействующей на нее. Он может компенсировать более 100% моментной силы, создаваемой балкой, что позволяет добавить больший вес поверх балки или иным образом обеспечивает избыточную поддержку в случае разрушения конструкции.

Удлиненная торцевая пластина с усиленной жесткостью

Удлиненная торцевая пластина с усилением позволяет добавить треугольный клин, приваренный к верхней и/или нижней стороне двутавровой балки. Этот стальной треугольный клин равномерно располагается посередине верхней части двутавровой балки, дополнительно расширяя опору момента, сопротивляющегося соединению, за пределы только области двутавровой балки после ее приваривания.

Соединение вальцовочной балки

Соединение вальцовочной балки похоже на удлиненную торцевую пластину с усиленной жесткостью, но приваривается к нижней части балки, а не к верхней. Кроме того, когда под балкой добавляется арматурный вант, балка отклоняется вверх от стены, как это могут быть стропила дома. Веток намного больше, чем расширение ребра жесткости, и почти существует как вторая, меньшая двутавровая балка, поддерживающая снизу. В то время как бедро обеспечивает гораздо большую поддержку (а также вызывает вторую силу момента на себя), не рекомендуется использовать эти соединения без необходимости, поскольку они требуют жестких допусков и дорогого изготовления.

Уравнения для силы момента между балками

Существует ряд ситуаций, в которых сила момента возникает в соединении балка-балка. Используемые формулы варьируются от случая к случаю, особенно с учетом контекста опор балки. Например, балка, подвешенная только с одного конца, как и в случае вывески магазина, свисающей со стены, будет испытывать изгибающий момент, отличный от конструкционной двутавровой балки здания, приваренной к другим балкам с обеих сторон.

Ниже приведено несколько довольно разнообразных уравнений, которые можно использовать для расчета моментных сил на соединениях балок с балками. Обратите внимание, что уравнения будут выглядеть во многом схожими, меняясь в зависимости от расположения приложенной нагрузки (если есть приложенная нагрузка или только внутренняя нагрузка на балку), а также от расположения и типа опор балки (независимо от того, подвешены ли они). от стены или балки, или поддерживается снизу).

Равномерно распределенная нагрузка для балки, закрепленной на одном конце

Соединение одной балки с равномерно распределенной нагрузкой — это случай, когда балка соединена только с одного конца, при результирующей моментной силе только от веса балки, применяется на присоединяемом конце. Подумайте о балке, прикрепленной к стене, но без вывески, свисающей с нее.

где

• M = Момент силы (Н-м)
• w = вес балки (Н)
• l = длина балки (м)
• x = положение вдоль балки, начиная со свободного конца (м)

Здесь сила момента не так велика, как могла бы быть приложенная сила, так как вес балки распределяется по ее длине. Максимальная сила момента возникает, когда мы берем ее по всей длине балки, однако, если вы хотите построить график увеличения силы момента по длине, вы можете использовать x для обозначения положения вдоль луча.
